Картофелесажалка и картофелекопалка для мотоблока своими руками

Для мотоблока

Если у вас есть мотоблок или вы желаете его приобрести, тогда есть смысл отказаться от ручной картофелесажалки и сразу перейти к конструкции устройства, предназначенного специально для мотоблока. Начинать всегда следует с рамы, так как это – основа, на которую будут фиксироваться все дальнейшие компоненты и узлы. Для рамы используются швеллеры (материал – сталь) типа 8 (размерный стандарт).

Перед таким устройством стоит не только задача автоматизации картофельной посадки, но и обеспечение равномерного распределения кустов и закрытие их правильным количеством почвы. Помимо облегчения труда, такая картофелесажалка также поднимает качество посадки.

Поскольку мотоблок проектируется для небольшой техники, значит к бункеру особых требований по прочности нет; можно использовать обычную фанеру толщиной 1 см. Грузоподъемность такого устройства будет около 0,25-0,3 центнеров.

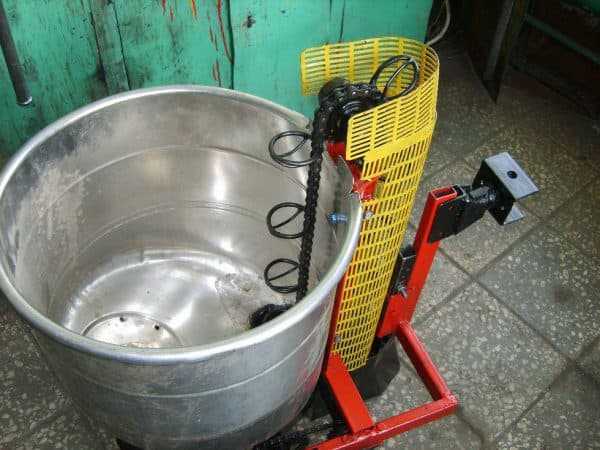

Часть устройства в котором будут перемещаться клубни, называется контейнером. Главным требованием к контейнеру является наличие лифта, который фиксируется вертикально и снабжается специальными чашами диаметров 50-80 мм. Работа всего механизма осуществляется благодаря цепной передачи к ведущему колесу. В контейнер должен быть установлен лифт, он должен быть снабжен чашами. Чтобы механизм работал, его присоединяют к ведущему колесу с участием цепной передачи.

Для того чтобы клубни входили в грунт, используется специальная семяпроводная труба, которая должна размещаться снизу лифта и быть прижата тем компонентом, который выполняет загреб.

В механизм внедряется звездочка 80 мм, которая гарантирует осуществление передачи за счет цепи. На мотоблоке используется при этом звезда в два раза большего диаметра – 160 мм.

Для осуществления такой системы, можно использовать цепь от обычного велосипеда или мопеда. При помощи такой автоматизации, дистанция между будущими кустами картофеля будет составлять около трети метра.

Как сделать самому

Если у вас нет необходимых средств на приобретение новой картофелесажалки, то имеет смысл задуматься об изготовлении данного агрегата своими силами.

Сделать самому

Действительно, картофелесажалка для минитрактора своими руками, чертежи которой широко представлены в интернете, является тем выходом из кризисной ситуации, когда наблюдается постоянная нехватка денег.

К тому же, само приобретение минитрактора – это довольно затратное дело, после которого фактически не остается свободных средств. Куда уж тогда думать о покупке картофелесажалки в магазине, надо стараться окупить ранее сделанные вложения. Поэтому, конструирование самодельного агрегата вполне оправдано.

При этом, порядок действий фактически одинаков, независимо от типа минитрактора:

Самодельная картофелесажалка для минитрактора, размеры которой могут быть самыми различными, изготавливается из тех подручных средств, имеющихся у вас в наличии. Весь смысл в минимальных затратах, поэтому это естественно.

Рама

• На первом этапе будет происходить изготовление конструкции рамы, к которой будут привариваться прочие составляющие. Для этого нам понадобятся швеллеры №8, из которых сваривают два продольных лонжерона, соединенные между собой тремя поперечными стальными полосками.
• Впереди конструкции нужно приварить арку с вилками крепления, направленные к центральной тяге агрегата.
• Усиливание рамы осуществляется двумя стальными наклонными балками, которые нужно закрепить к середине арки, расположенной впереди. Далее нужно закрепить опору, на которой будет располагаться сиденье, сделанного из уголка 50x50x5 мм.
• Крепится оно к лонжерону своими руками. К наклонным балкам нужно приварить кронштейн пластичного типа. Именно к этим балкам будет присоединен бункер для картофеля.
• Бункер будет изготовлен из четырех листов фанеры, толщиной 12 мм. Нужно вырезать равные части, а затем крепим их между собой стальными уголками. Также нужно нанести олифу, а когда она высохнет, покрасить водостойкой краской.
• Внутри бункера можно постелить резиновое покрытие, чтобы клубни не повреждались о стенки резервуара. С помощью пары болтов закрепляем бункер к кронштейну.
• В нижней части рамы будут располагаться рыхлитель и колесная ось.
• Колесную ось придется делать своими силами.
• В качестве основы будет выступать обычная стальная труба, по краям которым установлены цапфы. Их размеры придется подгонять под диаметр используемой трубы, но в этом нет ничего сложного.
• В стальной трубе нужно проделать отверстия, в которые будут установлены специальные штифты, куда будут вставлены шипы. По окончании процесс сборки, их нужно заварить.
• Колесную ось нужно закрепить при помощи прижимов из стали, с помощью четырех болтов М16.

На колеса нужно приварить ступицы, на которых будут располагаться по два подшипника на каждом колесе. Далее насаживаем подшипники на шипы, защищаем прокладкой, состоящей из войлока, которая не позволит попадать лишней грязи.

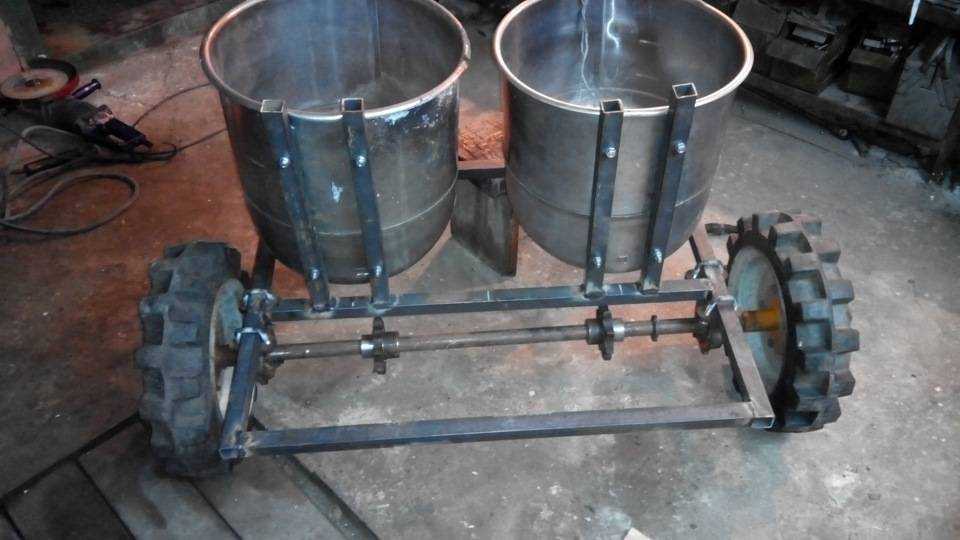

Таким образом, у нас получается картофелесажалка полуавтоматическая для минитрактора, сделанная своими руками. Полуавтоматическая она потому, что на самой картофелесажалке будет сидеть человек, который и будет кидать клубни в соответствующие семенапроводы.

Поэтому, данную конструкцию нужно дополнить сиденьем, на котором можно было бы удобно расположиться. Изготавливается оно из обычных досок, которые потом обтягивают поролоном и обшивают кожзаменителем.

Самодельная картофелесажалка для минитрактора двухрядная будет несколько более сложной конструкцией, ведь придется конструировать больше компонентов и частей агрегата. Но, в интернете довольно много подробных чертежей с указанием точных размеров, что существенно упростит данную задачу.

Как сделать картофелесажалку для минитрактора своими руками – конструкция и чертеж

Навесное оборудование для различной сельскохозяйственной техники позволяет существенно расширить применение этих агрегатов в условиях сельской местности. Наличие мотоблока или минитрактора (например, российского производства) ещё не говорит о том, что вам под силу будет выполнение абсолютно любых задач на земле.

К примеру, стрижка газонов, либо посадка клубней картофеля будет для вас недоступна без применения дополнительного оборудования.

Во многом, земля обрабатывается именно для посадки в неё картошки, ведь не даром её называют «вторым хлебом». Безусловно, многие привыкли делать посадку картофеля мотоблоком (например, дон), вручную или при помощи картофелесажалки для минитрактора, но можно задуматься об изготовлении картофелесажалки своими руками.

Дело это довольно кропотливое, поэтому нужны определенные знания и умения, прежде чем приступать к работе.

Сами картофелесажалки могут различаться между собой по целому ряду отличительных черт и критерий. Рассмотрим каждую градацию в отдельности.

Итак, картофелесажалки могут отличаться по типу технологического процесса:

Агрегаты, осуществляющие посадку пророщенных клубней. Такие плоды имеют развитые ростки, которые могут прорости уже через 20 дней с момента их посадки в почву.

Картофелесажалки, осуществляющие посадку непророщенных клубней. Безусловно, не у всех есть возможность хранить картофель в правильных условиях, когда ростки формируются в нормальном режиме. Для таких случаев и используются подобные агрегаты.

Картофелесажалки смешанного типа.

Картофелесажалки могут отличаться по количеству рядов:

Однорядные картофелесажалки. Такое устройство соединяется с минитрактором (см. тут), имея в наличии один резервуар для картофеля. Вместимость такого бункера для клубней будет достигать, в среднем, 140 кг.

Более подробно о картофелесажалке однорядной смотрите на видео:

• Двухрядные агрегаты. Имеет ту же конструкцию, что и однорядная картофелесажалка.
• Оба типа агрегатов используются для высадки картофеля на относительно небольших площадях территории, развивая достаточно высокую скорость – до 15 км/ч. Ввиду того, что они обладают более компактными габаритами, они намного мобильнее, чем 4-рядные аналоги.

4-рядные картофелесажалки. Подобные агрегаты способны высаживать картофель на площади в 2 гектара, примерно за один час работы. Они имеют в наличии бункер, которые вмещает в себя порядка 550 кг клубней, а также обладают четырьмя элементами высадки.

Кроме того, картофелесажалки могут различаться по типу их присоединения к движущему агрегату:

• прицепные;
• полунавесные;
• навесные.

Дополнительные советы и предупреждения

Вследствие того, что вес самодельной картофелесажалки получается довольно внушительный, необходимо установить на мотоблок дополнительное утяжеление, которое не позволит ему запрокидываться. Кроме того, есть определенные рекомендации, помогающие сделать процесс высадки картофеля более упрощенным.

Контейнер для картофеля

На контейнер, в котором будет располагаться клубни на посадку, можно дополнительно положить пару мешков картофеля, чтобы не терять времени на засыпку новой. Осуществлять движение рекомендуется на невысокой скорости, примерно один километр в час.

Заделывающие диски можно регулировать, для чего их нужно прокрутить по оси вращения. Кроме того, можно отрегулировать межрядное расстояние и расположение клубней картофеля друг от друга.

Для этого нужно:

• Ослабить стремянки, с помощью которых стойки прижаты к опорам.
• Немного отрегулировать угол вхождения высадных элементов в почву.

Сборка самодельной картофелесажалки целесообразно в тех случаях, когда не хватает денежных средств на приобретение готового устройства в специализированных магазинах.

Как сделать картофелесажалку?

Рассматривая вариант изготовления такого устройства самостоятельно нужно вначале продумать все узлы, входящие в ее конструкцию, для этого необходимо выполнить чертеж, указав на нем все основные и вспомогательные размеры.

Рама

Она представляет собой сварную конструкцию, выполненную из двух длинных лонжеронов, для которых могут использоваться несколько кусков швеллера. Между ними привариваются три стальные перемычки. На одном конце лонжеронов приваривается арка – будет передняя часть приспособления. На арке располагается вилка с центральной тягой. К раме приваривается два крепежных пальца, они необходимы для нижней тяги.

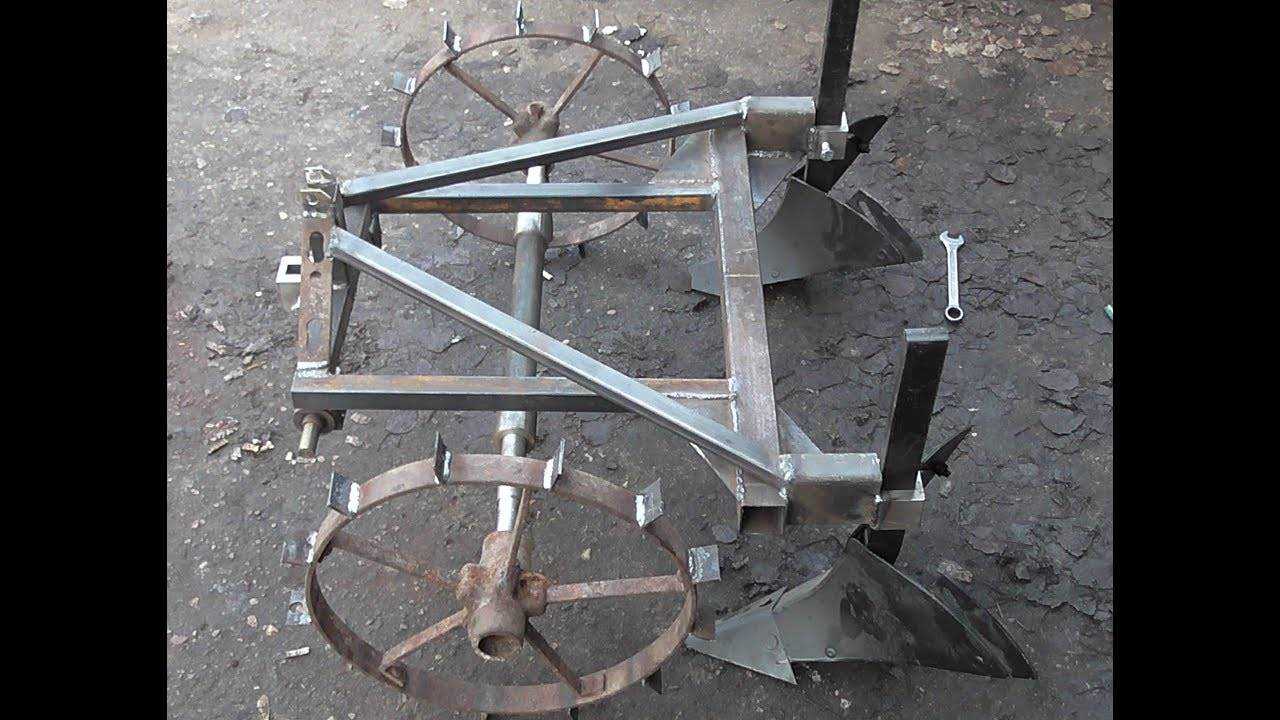

Рама самодельной картофелесажалки для мотоблока

С двух внешних сторон рамы приварены стойки для устройства подачи посевного материала, они выполнены из пластин. Рядом с ними имеются опоры для заделывающих дисков. Для усиления рамы, и придания ей жесткости к ней привариваются накрест две планки, они располагаются ближе к арке, которая также усиливается накладками, выполненными из стали толщиной 4 мм. Из листа, указанной толщины вырезаются прямоугольные треугольники.

Возможно вам также будет интересно узнать о том, можно ли сажать помидоры после картофеля.

Бункер

На расположенных «внахлест» пластинах, укрепляющих раму, установлен бункер, он крепиться к ним болтами.

Бункер можно выполнить из листа фанеры, только он должен быть в толщину не менее 1,2 см. На листе следует разметить отдельные детали, вырезать их ножовкой или электролобзиком, а затем закрепить между собой прибегнув к стальным уголкам.

Бункер

Детали бункера вначале смазывают олифой, а на готовую емкость для картошки наносится водостойкая краска, после ее высыхания внутрь бункера укладывают резиновую прокладку, которая убережет посадочный материал от повреждений.

Рыхлитель и колеса и их ось

На раму при помощи болтов устанавливаются держатели для рыхлителей. Они выполнены сварными в виде штанги, имеющей квадратную форму. Для их изготовления применяются уголки с размерами 500×500×50 мм. Если сэкономить и для этих целей использовать квадрат, то в процессе работы есть вероятность деформировать его.

К полученной из уголков штанге крепятся обоймы, в которые затем монтируются стойки посадочного устройства. Соединения этих деталей должно происходить с соблюдением высокой точности, допустимый зазор между ними не может быть больше 1 мм.

Рыхлитель самодельный

Колеса картофелесажалки крепятся на ось, для нее выбирается чугунная или стальная труба, с толстыми стенками. В два конца труб вставляются цапфы, их нельзя выточить вручную, обязательно потребуется токарный станок. В выбранной для оси трубе просверливаются отверстия, в которые вставляются штифты для удержания шипов. После выполнения полной сборки они завариваются. Ось крепится к раме болтами и двумя стальными прижимами. Также будет интересно узнать о том, какие овощи можно сажать после картофеля.

Ступицы от колес имеют два шарикоподшипника, которые надеты на шипы осей, такое положение убережет их внутренности от грязи и пыли, чтобы предотвратить попадание в них корней и листвы растений целесообразно изготовить для них манжеты или сальники.

Сеялки

Для их изготовления понадобиться чугунная или стальная труба с толщиной стенки не менее 0,3 см, а в диаметре 10 см. От толщины ее стенки будет зависеть надежность работы картофелесажалки, ведь если взять ее меньшей толщины и большего диаметра, то она под напором земли может прогнуться.

Сеялка

В нижней части трубы приваривается бороздорез. Он изготавливается из стального листа толщиной не менее 0,6 см. Для регулировки заглубления сошника, проделывающего борозды необходимо ослабить стремянки и регулируя их вертикальное перемещение вдоль опор рамы, выставить его на нужную глубину.

Если в хозяйстве раньше применялась сеялка СО-4,2, то от нее можно взять диски для выполнения борозд, только их требуется слегка изменить. В стандартной комплектации таких дисков предусмотрен один подшипник, чтобы установить на его место два аналога требуется расточить ступицу до нужных размеров. У подшипников, предназначенных для картофелесажалки, одна сторона закрыта, а вторая имеет диаметр равный ранее встроенному. При таком соединении внутренняя часть подшипников защищена от мусора и пыли.

А вот как применяется зола как удобрение для картофеля, и как осуществляется процедура, указано здесь.

На видео – самодельная картофелесажалка для мотоблока своими руками:

Посадка картошки самодельной картофелесажалкой

Сначала почву нужно вспахать и проборонить, при возможности увлажнить. После формируются гребни. Навес состоит из бороздела для поступления картофеля в грунт и дискового окучника для засыпки лунок. Мотоблок комплектуется грунтозацепными колёсами и картофелесажалкой.

Перед тем, как сажать картошку мотоблоком, нужно настроить соответствующие параметры:

• глубину борозды, которая формируется;
• ширину между картофельными рядами;
• задаются настройки механизма укладки посадочного материала.

С помощью данного приспособления можно выполнить посадку картофеля всего за один подход.

Сажаем картошку мотоблоком:

• нарезать ровные посадочные борозды. Это дополнительное разрыхления грунта;
• пророщенные клубни картошки поместить ростками вверх на дистанции 30-45 сантиметров. Чем меньше посадочный материал, тем короче расстояние;
• борозды закрыть вручную граблями или с помощью мотокультиватора.

Формируя борозды, нужно оставлять расстояние в пределах 55 см. Этого будет достаточно для последующей обработки овоща (прополки, рыхления, окучивания, уборки), колеса смогут беспрепятственно проезжать, не причиняя вреда уже закопанной картошке.

Картофелесажалку можно сделать самостоятельно по готовым размерам, картинкам и чертежам. Данное устройство состоит из следующих элементов:

• Рамы, к которой крепятся основные детали агрегата.
• Контейнера под посадочный материал.
• Механизма, который отвечает за перемещение клубней в лунки.
• Рыхлителей для выкапывания лунок.
• Колёсной базы.
• Деталей, закапывающих лунки, после высадки в них картофеля.

Самодельная картофелесажалка может быть изготовлена из подручных материалов, которые легко раздобыть. Нужно заранее приготовить листы металла различного размера, болты и гайки, болгарку и сварку, колеса, швеллеры.

Сажаю по вспаханному полю при помощи трактора. Плуг имеет предплужник, поэтому все сидераты запахиваются на самую глубину борозд. Далее определяем место на вспаханной почве, где мы будем сажать картошку (рис. 2). Теперь берем картофелесажалку, идем на край вспаханного поля и с ее помощью определяем, сколько получится рядов для посадки картошки на грядке шириной «А».

Это делается следующим образом. От левого или правого края отступаем на расстояние «д» и ставим картофелесажалку с таким расчетом, чтобы клык пирамиды 1 находился на расстоянии «д». После чего наступаем ногой на перекладину 2 (рис. 1) и вдавливаем в землю все три клыка на полную глубину. В итоге получаем сразу три углубления, после чего приподнимаем картофелесажалку, т.е. вынимаем ее из трех пирамидальных отверстий, проделанных в земле. В эти отверстия впоследствии мы и поместим заготовленный посадочный материал.

Очень важно то, чтобы все три пирамидальные четырехугольные пирамиды-клыки 1 крепились к перекладине 2, как показано на рис. 3: одна из диагоналей пластины клыка 1 должна быть направлена перпендикулярно пластине 2. Это очень важно, ведь мы делаем три лунки одновременно, и чтобы при извлечении клыков земля не осыпалась в проделанные лунки, выполняем следующие движения

Это очень важно, ведь мы делаем три лунки одновременно, и чтобы при извлечении клыков земля не осыпалась в проделанные лунки, выполняем следующие движения

1. Быстрота и удобство.
2. Нет надобности копать лопатой лунки, каждый раз при этом нагибаясь.
3. Все работы выполняются в положении стоя.
4. Пророщенную картошку с длинными глазками можно легко опустить в лунки, не обломав при этом ростки.

Изготовление своими руками

Можно выбрать картофелесажалку и другое необходимое навесное оборудование в специализированном магазине, а можно изготовить такое устройство и в домашних условиях. Необходимо лишь обладать некоторыми навыками выполнения слесарных работ и приобрести необходимые материалы для изготовления посадочного устройства для мотоблока.

Инструменты и материалы

Чтобы изготовить картофелесажалку своими руками, потребуется приобрести:

1. Оси, велосипедная цепь (или цепь от двигателя автомобиля), подшипники для движения колёс, изготовления цепного лифта.
2. Металлический лист для изготовления бункера.
3. Квадратный или круглый металлический профиль для монтажа рамки-держателя и других целей.
4. Сварочный аппарат для прочного соединения элементов картофелесажалки между собой.
5. Несколько электродов для осуществления сварки.
6. Болгарка и диски для резки металлического листа на нужные части.
7. Электродрель и свёрла к ней для проведения сверлильных работ.
8. Элементы крепления для придания прочности устройству.
9. Гайки и шурупы для монтажа конструкции.
10. Проволока (несколько метров) для крепления некоторых элементов устройства.
11. Наждачная бумага или напильник для шлифовки и очистки деталей.

Перед тем как начать сборку картофелесажалки, нужно внимательно изучить чертёж, продумать размеры будущего устройства и его внешний вид, способ крепления к мотоблоку. Размеры сажалки не должны быть очень большими, чтобы конструкция не вышла слишком громоздкой.

Объёмы бункера для засыпки клубней определяют исходя из расчёта двойной длины грядки. Объёма ёмкости должно хватить, чтобы пройти мотоблоком с заполненным картофелем бункером, две борозды и вернуться к месту повторной загрузки.

Необходимые материалы

Картофелесажалку можно изготовить в домашних условиях, ведь для этого не требуется наличие каких-либо редких комплектующих и особых инструментов. Самодельные картофелесажалки, чертежи которых можно свободно встретить в интернете, изготавливаются из следующих материалов:

• рама, состоящая из стальных труб и уголков для крепления к ней остальных деталей конструкции;
• резервуар (бункер) для клубней картофеля;
• шестерни, которые будут приводить весь механизм посадки в действие;
• стальные части, формирующие лунки, в которые будет посажен картофель, а также закапывающие их после этого;
• колесная база.

Это все составляющие конструкции самодельной картофелесажалки, которые нужно изготовить, либо взять от старой сельскохозяйственной техники. Естественно, в работе не обойтись без сварочного аппарата, болгарки, а также наличия различных швеллеров, лонжеронов и прочих сопутствующих материалов.

Можно также изготовить дозатор удобрений для картофелесажалки своими руками, при помощи которого будет осуществляться одновременная посадка и удобрение лунок. Это довольно распространенное явление, ведь при ручной посадке нередко используют смесь золы и куриного помета, либо навоза, с добавлением фосфорных удобрений.

Делать это, конечно, необязательно, но дополнительное удобрение поспособствует скорейшему созреванию урожая, что немаловажно в наших регионах, где лето достаточно короткое. О том, для чего нужен снегоуборщик на дачной участке, вы можете узнать из этой статьи.

О том, для чего нужен снегоуборщик на дачной участке, вы можете узнать из этой статьи..

Для примера, прочитайте статью о снегоуборщике Honda – описание модельного ряда, основных характеристик, преимуществ и недостатков моделей.

А в этой статье – представленая подробная инструкция, как самостоятельно сделать снегоуборщик к мотоблоку.

Необходимые материалы

Картофелесажалку можно изготовить в домашних условиях, ведь для этого не требуется наличие каких-либо редких комплектующих и особых инструментов. Самодельные картофелесажалки, чертежи которых можно свободно встретить в интернете, изготавливаются из следующих материалов:

Рама

• рама, состоящая из стальных труб и уголков для крепления к ней остальных деталей конструкции;
• резервуар (бункер) для клубней картофеля;
• шестерни, которые будут приводить весь механизм посадки в действие;
• стальные части, формирующие лунки, в которые будет посажен картофель, а также закапывающие их после этого;
• колесная база.

Это все составляющие конструкции самодельной картофелесажалки, которые нужно изготовить, либо взять от старой сельскохозяйственной техники. Естественно, в работе не обойтись без сварочного аппарата, болгарки, а также наличия различных швеллеров, лонжеронов и прочих сопутствующих материалов.

Можно также изготовить дозатор удобрений для картофелесажалки своими руками, при помощи которого будет осуществляться одновременная посадка и удобрение лунок. Это довольно распространенное явление, ведь при ручной посадке нередко используют смесь золы и куриного помета, либо навоза, с добавлением фосфорных удобрений.

Делать это, конечно, необязательно, но дополнительное удобрение поспособствует скорейшему созреванию урожая, что немаловажно в наших регионах, где лето достаточно короткое

Устройство и принцип работы

Все такие агрегаты имеют практически одинаковую конструкцию. Это обязательно прочная рама, на которую крепятся остальные узлы, состоящие из оси с грунтозацепами, двух шестерён, транспортёра с ячейками для корнеплодов и трубы подачи. К раме ещё крепится небольшой плуг для создания борозды, в которую укладываются клубни на одинаковом расстоянии. А позади рамы устанавливают дисковый окучник для засыпки картофелин землёй. Весь процесс посадки происходит в автоматическом режиме.

Принцип работы прост и заключается в следующем. При движении мотоблока начинают вращаться грунтозацепы сажалки, на оси которых расположена звёздочка. Она соединена с верхней шестерней посредством цепи. Она как раз и является транспортёром для подачи клубней в борозду. Ячейки, приваренные к цепи, захватывают картошку и подают её в направляющую трубу. В самом низу расположен небольшой плуг. Он делает борозду, в которую ложатся картофелины. Позади рамы установлен окучник, который производит засыпку корнеплодов.

Расстояние между клубнями в рядке от 35 до 40 см. Все регулировки делают во время изготовления агрегата. Затем проводят испытания и устраняют недостатки.

Некоторые особенности картофелесажалки

Так как картофелесажалка сама по себе имеет достаточно большой вес, то при установке ее на мотоблок обязательно нужно устанавливать впереди противовес, который не даст возможности агрегату задирать нос и обеспечит хорошую устойчивость.

На картофелесажалке обязательно должно быть установлено сидение и подставки под ноги.

Рама для сидения делается из двух сварных уголков, а само сидение – из досок, а затем обтягивается поролоном и кожзаменителем.

Подседельник крепится к лонжеронам уголками, и еще устанавливается подножка.

Работает это оборудование так: в бункер засыпаются картофелины, сверху укладывается еще несколько мешков, чтобы не бегать за картошкой с одного конца поля на другой.

Затем сеяльщик садится на свое место на картофелесажалке, а шофер – за мотоблок, и начинается движение со скоростью не выше 1 км в час.

Сеяльщик одновременно отправляет по клубню в семяпроводы с обеих сторон, и так производится посадка.

Когда картофелины попадают в землю, их обязательно нужно присыпать землей. Вот для этого и были сконструированы заделывающие диски, которые при вращении сдвигают верхний пласт земли и заваливают картофель.

Диски сконструированы так, что имеют определенный угол к борозде и при движении картофелесажалки вращаются, поэтому происходит засыпка картофеля землёй.

Устройство заделывающих дисков позволяет менять глубину подреза пласта одним из трех вариантов:

1. Достаточно ослабить стремянки, при помощи которых опоры прижаты к стойкам.
2. Можно изменить угол, под которым диски будут входить в почву: для этого достаточно повернуть стойки вокруг оси.
3. Отрегулировать перемещение дисков в нужную сторону по осям вращения. Для этого предусматривается по четыре штифта на ось втулки, передвижением которых можно изменить захватную ширину дисков.

Можно узнать здесь все о самых больших карьерных самосвалах.

По следующему адресу http://spez-tech.com/tehnika/selhoz/dlya-sadovodstva/kak-vyibrat-kultivator-d-dachi.html для вас подготовлена статья, позволяющая определиться с вопросом, какой культиватор выбрать для дачи.

При помощи этих трех вариантов можно отрегулировать движение картофелесажалки так, что действия заделывающих дисков будут практически идеальны. Это подбирается по типу земли, на которой производится посадка.

После того как картофель посажен на одинаковом расстоянии и заглублен при помощи заделывающих дисков, остается еще одна работа, которую обязательно нужно провести.

На поле остаются следы от картофелесажалки и мотоблока, которые нужно убрать. Это делается при помощи разрыхлителей – культиваторных лап на стойках.

Здесь также можно отрегулировать глубину их посадки в землю при помощи передвижения в стойках вертикально. Их фиксацию делают при помощи сквозных пальцев в обоймах.

Вашему вниманию представлено видео, в котором показано, как работает картофелесажалка для мотоблока, сделанная своими руками:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

На чтение: 7 минут Нет времени?

Если вы хотите облегчить процесс выращивания картофеля, обратите внимание, какими возможностями обладает картофелесажалка для мотоблока. Это функциональное приспособление вместе с картофелекопалкой позволяет механизировать процесс посадки и выкапывания столь популярного овоща

Предлагаем познакомиться с конструктивными особенностями подобных устройств и порядком изготовления их своими руками

Предлагаем познакомиться с конструктивными особенностями подобных устройств и порядком изготовления их своими руками.

Читайте в статье

Как сделать самостоятельно сажалку для картофеля

Многие овощеводы и фермеры предпочитают не тратить средства, а изготавливать картофелесажалки своими руками.

Необходимые материалы и инструменты

Для изготовления потребуются:

1. Уголки и металлические трубы, из которых будет создаваться рама. Также они нужны для монтажа других элементов конструкции.
2. Шестерни — элементы, которые обеспечивают работу механизма посадки.
3. Бункер для закладки картофеля. Берут готовую емкость или изготавливают ее из листовой стали.
4. Части, предназначенные для создания лунок и их закапывания после посадки.
5. Колесная база.

Перечисленные элементы — обязательные для домашней картофелесажалки. Их изготавливают самостоятельно или же снимают со старой сельскохозяйственной техники.

Для работы понадобятся:

• болгарка;
• сварочный аппарат;
• лонжероны;
• швеллеры;
• пара осей;
• подшипники;
• цепь от двигателя автомобиля;
• две звездочки для цепи;
• проволока сечением 6 мм;
• листовой металл толщиной 2 мм;
• профильная стальная труба;
• любая конусообразная емкость для бункера.

Чертежи, размеры и основные элементы

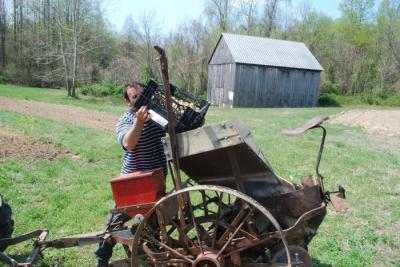

Внешне самодельная картофелесажалка похожа на тележку на колесах, присоединенную к мотоблоку или минитрактору. Рассмотрим, из чего состоит самая простая конструкция.

«Тележку» ставят на раму из швеллеров. К ее передней части монтируют стальную арку и вилку. По бокам рамы устанавливают стойки заделывающих дисков и опоры системы подачи клубней.

Важно! Заделывающие диски — важный элемент. Благодаря им борозды получаются ровными, а картофель не заглубляется больше, чем надо

Раму, в свою очередь, устанавливают на ось с двумя колесами шириной не менее 15 мм, оснащенными грунтозацепами. Простые резиновые колеса не подойдут, так как будут пробуксовывать.

По готовым чертежам с размерами можно своими руками изготовить крутую картофелесажалку практически из металлолома (см. фото 1, 2, 3, 4).

Пошаговая инструкция

Многие умельцы дополняют «базовую сборку», например, дозатором для удобрений. Такое устройство позволяет одновременно с посадкой осуществлять подкормку.

Рассмотрим подробнее процесс сборки сажалки для мотоблока и минитрактора.

Для мотоблока

Сначала изготавливают раму. Для этого используют швеллер (стальной типоразмер 8). К раме крепят продольные лонжероны с тремя поперечинами.

Для бункера обычно берут листовую сталь, но для малой техники подойдет и фанера толщиной 10 мм. На 20 кг картофеля этого будет достаточно.

В бункере устанавливают лифт, который закрепляют в вертикальном положении. На нем располагают чаши диаметром 5-8 см. Чтобы все работало, механизм присоединяют через цепную передачу к ведущему колесу. Для вывода клубней семяпровод закрепляют под лифтом.

Звездочку (8 см) для передачи силы связывают по цепи с мотоблоком. Этот элемент передает движение прокапывающим дискам.

Такая конструкция позволяет использовать обычную велосипедную цепь. Расстояние между клубнями будет составлять 35 см.

Важно! После основного монтажа раму обязательно укрепляют при помощи стальных полос. Арке также требуется усиление. Для этого используют накладки из листовой стали

Для этого используют накладки из листовой стали.

Для минитрактора

Схема такого агрегата представлена на фото:

Алгоритм действий:

1. Изготовление начинается с рамы, на которой будут размещаться остальные элементы. Для этого из швеллеров сваривают продольные лонжероны. Их соединяют между собой стальными полосками.
2. Спереди приваривают арку с вилками, направленными к центральной тяге.
3. Раму усиливают стальными балками. Их закрепляют с другой стороны и к середине арки.
4. Из уголка делают опору подседельника и монтируют на лонжерон.
5. К наклонным балкам приваривают кронштейн, на котором будет размещаться бункер.
6. Резервуар для картофеля сваривают из листовой стали толщиной 2 мм.
7. Бункер закрепляют на кронштейне болтами.
8. Теперь к нижней части рамы монтируют рыхлитель и колесную ось. Для оси в качестве основы берут обычную стальную трубу, на концах которой размещают цапфы. Для колесной базы можно брать колеса от старой техники.
9. Держатели рыхлителя изготавливают в виде квадратов, сделанных из штанг. По концам наваривают обоймы с толщиной стали 6 мм. В них будут располагаться культиваторные стойки.
10. Сеятель делают из стальной трубы с сечением 100 мм. Минимальная толщина стенки должна составлять 3 мм.
11. К нижней части этой трубы приваривают бороздорез. Толщина стали — не менее 6 мм.

Выполнение работ

Создание своими руками приспособления для посадки картофеля начинается с подготовки рамы. Для этого используют металлическую трубу. Далее готовят колеса. Металлические колеса не будут пробуксовывать, если почва будет слишком рыхлой. Их можно изготовить самостоятельно из металлических полос. Удобно использовать газовый баллон. От него нужно отрезать два кольца (шириной примерно 15 см), по наружной стороне которых наваривают грунтозащипы. Внутри из металлической арматуры, труб или пластин делают спицы. Их конструкция не играет роли.

Далее готовится цепной привод, состоящий из двух звездочек и соединяющей их цепи. Шестерни лучше подобрать от старой сельскохозяйственной техники. Варианты от велосипеда не подойдут. На цепи привариваются захваты в виде чашечек с диаметром 5-6 см, которые будут поднимать клубни.

Сверху рамы делается бункер, куда будет засыпаться картофель. Сошку изготовить несложно. Трудности могут возникнуть при изготовлении окучника. Поэтому проще взять диски от старой техники.

Необходимые материалы

Основой корпуса нашей картофелесажалки является труба. Диаметр трубы подбирается таким образом, чтобы внутри нее спокойно и нигде не застревая мог перемещаться клубень картофеля. Как правило, используется труба с диаметром не менее 70 мм.

Картофелесажалка своими руками

Длина трубы подбирается индивидуально и обычно составляет 80-90 см. Трубу желательно использовать тонкостенную. Это нужно для того, чтобы не делать все устройство очень тяжелым. В то же время труба должна быть достаточно прочной, чтобы не деформироваться от частых усилий по введению устройства в землю.

Клапан делается из железа, его толщина не должна быть меньше толщины стенок самой трубы. Для крепления клапана нам понадобиться шарнир, роль которого может с успехом выполнить обычная дверная петля. Для подножки тоже используется прочный металлический лист, или уголок.

Так же понадобится ручка и верхняя корзинка для клубней и механизмом ограничения подачи. Её легко сделать из сетки, или ненужного ведра. Итак, находим и подготавливаем:

• Нетяжелую, но прочную трубу диаметром не менее 70 мм.
• Прочный лист металла для крышки клапана
• Шарнир для клапана
• Две металлические ручки (например, два куска водопроводной трубы в половину дюйма)
• Корзину из сетки, или ведро
