Конусный дровокол своими руками. простая конструкция для облегчения ручного труда

Конструкции с приводом

Несомненно, ручной дровокол делает заготовку поленьев проще. Но требует от пользователя немалых усилий. Поменьше, чем когда приходится размахивать простым топором, но все же. Уменьшить усилия помогут варианты изготовления с электромотором.

Добавление этой детали на дровоколы облегчает работу, но делает сборку самого устройства немного сложнее. Как минимум, требуются знания электрики и хотя бы небольшой опыт с такими вещами. Подключать движок желательно через кнопочный пускатель.

Конусный (винтовой) аппарат

Нельзя сказать, что такие аппараты способны проявить большую производительность. Однако они довольно компактны. Конкретно этот дровокол удобно установить в помещении, где хранятся дрова.

Что потребуется:

• вал;
• два шкива с клиновым ремнем;
• клин;
• конус с конической резьбой по поверхности (расстояние 7 мм);
• редуктор;
• станина хорошей прочности;
• электродвижок достаточной мощности.

Как нужно делать:

1. Станина должна быть не только очень прочной, но также и достаточно устойчивой к любому механическому влиянию. На ней нужно закрепить редуктор и движок.
2. Конус крепится к валу. Разбираясь, как сделать самодельный механический дровокол своими руками, можно увидеть, что конус – базовый действующий элемент. В последовательной инструкции и схеме можно узнать, как он действует, а в чертеже и на наглядных фото процесс описан более наглядно.
3. С разрушением древесины помогает наличие клина.
4. Затем сам вал требуется подключить к редуктору посредством мотора. Поскольку от последнего будет переноситься крутящий момент.
5. Наличие клиноременной передачи поможет повысить крутящий момент, а заодно понизить скорость вращения на базовой детали.

Механизм прост настолько, что для управления им хватит одного человека. В ходе эксплуатации полено требуется подавать на конус.

Вот несколько нюансов, которые требуется обязательно брать в расчет в ходе сборки:

• если у мастера нет опыта работы с электрикой, тогда эту часть процесса лучше доверить профессионалу;
• минимальная скорость вращения конуса – от 300 оборотов за минуту;
• насадку не стоит закреплять прямиком к движку в соответствии с правилами техники безопасности;
• ременные передачи требуется защитить специальным кожухом.

Классификации устройства

Конструкция имеет множество классифицирующих факторов. Дровоколы различают по:

• сфере эксплуатации (частное пользование, большие предприятия);
• методу закладки дерева (вертикальные, горизонтальные, смешанные);
• типу двигателя (электрические, бензиновые, с тракторной тягой, комбинированные);
• способу транспортировки (передвижные и стационарные);
• принципу работы (гидравлические и винтовые(конусные)).

Самодельные дровоколы чаще всего оснащают электрическим или бензиновым двигателем. Остальные параметры индивидуальные и выбираются под личные нужды. Для всех, кто ломает голову вопросом: «Как сделать дровокол своими руками?» мы предоставим инструкции по сборке гидравлического и винтового агрегата.

Гидравлический дровокол своими руками

Чаще всего гидравлическая система для работы приспособления заимствуется у трактора. Также может быть использован электрический двигатель с приводом от трактора или бензиновый. Гидравлический дровокол включает в себя такие комплектующие:

• станина;
• насос;
• емкость для масла;
• мотор;
• гидроцилиндр с упором;
• лезвие;
• распределитель.

Сделать дровокол своими руками с чертежами, фото и инструкциями не составит большого труда для людей, хотя бы немного разбирающихся в механике работы гидравлической установки.

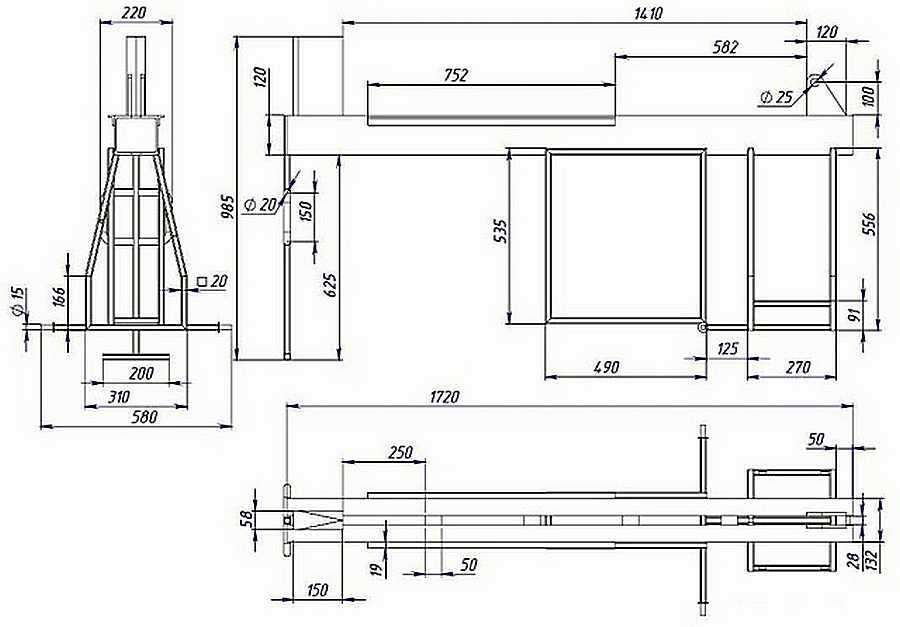

Для удобства мы покажем чертеж механизма и составим краткое пособие по сборке.

Инструкция по сборке гидравлического дровокола:

1. Закрепляем гидравлический домкрат на станине.
2. На другой конец монтируется лезвие клинообразной формы, что позволит работать с разными по объему и длине бревнами.
3. В средине конструкции располагаем платформу для укладки поленьев. При взаимодействии с рукоятью домкрата, упор будет давить древесину в сторону клинового ножа, который успешно расколет её.
4. После раскалывания, пружины вернут упор в стартовую позицию.

Такое приспособление не отличается своей высокой скоростью работы, однако, как ни крути, это гораздо легче, чем колоть дрова топором.

Винтовой (конусный) дровокол своими руками

Принцип работы такого типа дровоколов заключается в свойстве вращающегося металлического конуса раскалывать поленья, за счёт имеющейся резьбы на поверхности.

Для изготовления винтового экземпляра следует воспользоваться этой статьей и посмотреть видео о самодельных дровоколах.

Это один из самых распространенных инструментов для раскалывания древесины. Он прост не только в использовании, но и в сборке своими руками.

Инструкция по сборке винтового дровокола с конусообразным колуном:

1. Определиться с источником питания нашего агрегата. В примере чертежа указан электрический двигатель.
2. Необходимо корректно подобрать конус. В зависимости от размеров устройства и раскалываемых бревен.
3. Составить план расположения всех элементов устройства на рабочем столе.
4. Изготовить основания для всей конструкции. Рабочая площадка имеет вид стального стола с закрепленным валом колуна.
5. Приварить к столу своеобразный киль, чтобы избежать попадания частиц полена под вращающееся устройство.
6. Прикрепить силовые опоры для установки и поместить колун в его рабочее положение.
7. Подключить двигатель. Устройство готово к работе!

Винтовой дровокол

Из двух вышеобозначенных конструкций, самый простой – винтовой дровокольный станок. Если вы посмотрите на рисунок ниже, то вы поймете, из чего его собирают, и как он работает. Это на самом деле простая конструкция без сложных узлов. В его состав входят электродвигатель, конус винтовой, пара подшипников, вал и редуктор. Кстати, последний может быть в виде ременной передачи, цепной, может быть использован заводской редуктор с зубчатой передачей.

Что касается мотора, то оптимальный вариант – это электрический, хотя можно установить и бензиновый, если собирается большая дровокольная установка. Кстати, можно для небольшого станка использовать двигатель от старой стиральной машинки, работающего от напряжения 220 вольт. Он хоть и маломощный, но установив хороший редуктор, можно увеличить его мощность в два-три раза. Здесь главное – правильно подобрать оба элемента. К примеру, можно установить на валу двигателя малый по размерам шкив, а на вал, на который насажен конус, установить большого диаметра шкив. И чем разница между диаметрами шкивов будет больше, тем мощнее будет дровокол.

Теперь о выборе подшипников. В принципе, подойдут любые, главное, чтобы изготавливаемый под них вал соответствовал действующим на него нагрузкам. Для небольших дровоколов можно установить вал диаметром 25-30 мм. Соответственно под него подбираются подшипники с внутренним диаметром, соответствующим внешнему диаметру самого вала.

Сами подшипники устанавливаются на дровокол в специальном корпусе из чугуна или стали. Корпус может быть отдельным для каждого подшипника или единым для двух сразу. Можно заказать корпус токарю, но лучше приобрести б/у конструкции, которые всегда найдутся на любой свалке металлолома.

Крепятся подшипники к станине с помощью болтов. Сама станина в месте установки должна быть очень прочной, поэтому именно в местах крепления под корпуса подшипников устанавливается металлический профиль (уголок, швеллер), который к станине дровокола приваривается электросваркой. Сама основа станка собирается из труб или уголков.

И самый главный элемент дровокола винтового с двигателем 220 вольт – это конус. Начнем с того, что изготавливают его из инструментальной стали, очень прочной. Поэтому самостоятельно его сделать, даже токарю в домашних условиях, непросто. Но этого делать и не надо, потому что винтовые конуса сегодня продаются свободно

Важно – правильно его выбрать по размеру, потому что от этого будет зависеть, какие чурки можно резать. Вот соотношение размеров конуса с размерами разрезаемых бревен, при одинаковой длине инструмента

• Диаметр –70 мм, размер скоса – 1,1. При таких параметрах глубина раскола будет составлять 450 мм.
• Диаметр – 80 мм, скос – 1,2, глубина раскола – 550 мм.
• Диаметр – 100 мм, скос – 1,5, глубина раскола – 750 мм.

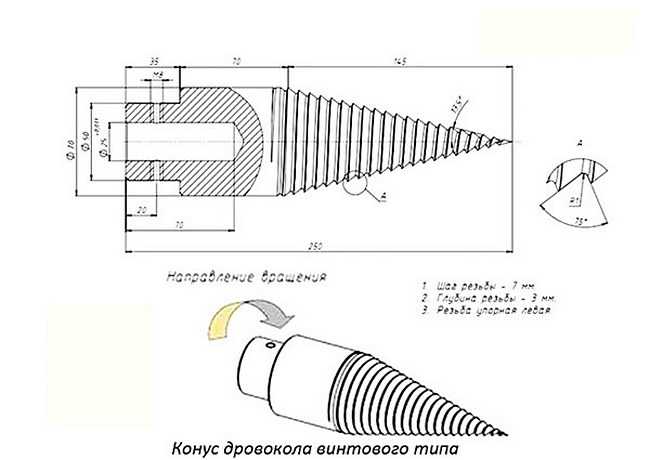

На фото выше показаны размеры конуса, а также описаны показатели винтовой резьбы

Особое внимание направлению нарезки резьбы. Она должна быть левой

То есть, при вкручивании конуса, он должен врезаться в полено, при этом тянуть его на себя. По сути, с помощью резьбы выполняется дополнительное движение заготовки – поступательное. При том, как сам рабочий орган вращается

Это очень важно для конусных дровоколов (220 вольт) бытового типа, потому что у них будет отсутствовать подающий узел. Все будет производиться вручную

Именно этот вариант создаст условия, при которых не нужно будет использовать большое давление на разрезаемую деревянную чурку.

Выбор конуса зависит от его конструкции. Их две: с хвостовиком и с внутренним посадочным отверстием. В первом случае в валу, на который конус будет устанавливаться, сверится с торца отверстие под размер диаметра хвостовика. Последний вставляется в отверстие вала и крепится в нем при помощи стопорного винта, который вкручивается сбоку вала. Во втором случае сам вал вставляется в посадочное отверстие конуса, где закрепляется двумя стопорными винтами (болтами). На фото ниже показана вторая конструкция винтового конуса.

Теоретические основы теплотехники – сгорание твердого топлива

Чтобы легче поджечь дерево, его нужно расщепить на сравнительно небольшие фрагменты. После раскалывания чурбаков на отдельные поленья увеличивают поверхность контакта горючего материала с воздухом. В результате мгновенная теплоотдача внутри топки возрастает пропорционально площади горения. Поэтому процедура колки дров – это прием, позволяющий повысить эффективность использования топлива.

Внимание! Расколотые на поленья дрова укладывают в поленницы. В них происходит их высушивание

Влага, находящаяся внутри древесины, интенсивно испаряется

Видимая теплота сгорания повышается, так как не нужно тратить энергию на испарение жидкости, располагающейся в межклеточном пространстве

Влага, находящаяся внутри древесины, интенсивно испаряется. Видимая теплота сгорания повышается, так как не нужно тратить энергию на испарение жидкости, располагающейся в межклеточном пространстве.

В теплотехнике для характеристики топлива введены понятия:

• Высшая теплота сгорания, подразумевающая суммарную теплоту, выделяемую при сгорании конкретного типа горючего вещества.
• Низшая теплота сгорания – фактическое количество теплоты, в котором учитываются затраты энергии на нагрев топлива, удаления из него в процессе горения ингредиентов, не участвующих в самом процессе.

Поэтому сушка дров – это прием, улучшающий характеристики топливного элемента. Предварительное измельчение повышает эффективность высушивания дров, а в дальнейшем и горения в печи или ином устройстве для сжигания твердого топлива.

Использование других методов

Может возникнуть вопрос : “а почему бы просто не порезать дрова бензопилой”. Это хоть и вариант, но бензопила предназначена для другого. Её устройство не подразумевает точное и качественное исполнение обработки деревянных валунов. Суть вопроса в том , что с помощью бензопилы производят именно поперечное разрезание древесины, а твёрдые и тяжёлые поленья – это из другой области.

Вопрос того хорошо ли использовать тяжёлые молоты и толстые клинья подпадает под ту же категорию ответа. Производительность такого действия, в принципе гораздо выше, нежели у работы с использованием бензопилы, но, тем не менее эффективность данный способ показывает не столь великую и ваши дела, которые вы хотите исполнить помимо колки дров придётся отложить на потом. Потому что исполнение работы с колкой использованием молота и клиньев займёт слишком много времени у вас.

Свежие записи

Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Разновидности дровоколов своими руками: варианты с фото и видео

Варианты

Прежде чем разобраться, как сделать дровокол своими руками, следует рассмотреть существующие разновидности этих устройств. Это позволит определиться с типом конструкции.

По расположению выделяют:

• горизонтальные;
• вертикальные.

Горизонтальные модели предполагают размещение бревна на станине. Есть две схемы работы и изготовления дровоколов своими руками:

1. Подающий механизм перемещает бревно к режущему инструменту.
2. Бревно фиксируется, а перемещается нож.

В вертикальных дровоколах заготовка фиксируется в определенном положении. Нож давит на нее сверху. Такие заводские или самодельные дровоколы характеризуются высокой производительностью, однако требуют периодического участия, для поддержания заготовки.

https://youtube.com/watch?v=9PlkrKEPgVg

По типу привода различают:

• дизельные или бензиновые – полностью автономные модели;
• электрические – стационарные устройства;
• дровоколы механические – для небольших объемов.

Можно реализовать каждый из дровоколов своими руками.

Инструкция по изготовлению реечного дровокола

По понятным причинам, никаких точных размеров никто дать не может. Мы приводим размеры на чертежах только тех устройств, которые прошли испытания и построены для тех условий, в которых они эксплуатируются. Тем не менее есть общие принципы сборки дровокола:

Грамотный чертёж — это половина работы. Необходимо предусмотреть не только сорт древесины, с которым будет преимущественно работать дровокол, но и место установки, желаемую производительность

От этого будет зависеть выбор двигателя.
Стационарная или мобильная рама сваривается из металлопрофиля, уголка, а если устройство будет стационарным, то подойдёт и более тяжёлый и массивный швеллер или двутавр.
При сваривании каркаса необходимо чётко выверять размеры, горизонталь и вертикаль, все это влияет не только на производительность, но и на безопасность работающего.
Особое внимание уделяют устойчивости конструкции, в процессе работы она не должна раскачиваться, а в случае постройки мобильного устройства, колеса должны выдерживать вес устройства с небольшим запасом.
Скорость подачи бревна на нож вычисляется только опытным путём. Если скорость будет высокой, щепки от полена могут поранить работающего, а если слишком низкой, возле дровокола можно будет уснуть.

Собственно, это все, чем можно руководствоваться при постройке дровокола на зубчатой рейке. Удачной всем работы и тепла в ваших домах в самую холодную зиму!

Дровоколы считаются довольно удобным приспособлением, которое существенно облегчает работы по заготовке дров в частных домах и на дачных участках. Дровоколы бывают самых разных конструкций, наиболее простыми считаются реечные. Дадим краткий обзор основных характеристик этого приспособления.

Размеры дровокола

Схема расположения узлов и деталей дровокола может быть произвольной. Здесь нет каких-то строгих ограничений. Главное – удобство его эксплуатации, поэтому высота станка должна соответствовать росту человека. Есть, правда, средне рекомендованные габариты, которые можно взять за основу сборки.

• Длина станка – 85 см.
• Высота – 65 см.
• Ширина – 45 см.

Специалисты еще рекомендуют устанавливать двигатель под столом, на котором будет производиться резка древесины. Во-первых, это уменьшит длину дровокольного станка, во-вторых, стол – это защита мотора от стружек и щепок, которые летят в процессе резки. Если в конструкции оборудования присутствуют открытые вращающиеся детали (ремни, цепи, полумуфты, соединяющие вращательные элементы двух узлов), то их необходимо обязательно закрыть. Таковы требования техники безопасности.

Что касается используемого для изготовления дровокола материала, то лучше всего для этого использовать металлические уголки размером 40х40 мм и листовую сталь толщиною 1 мм.

Кстати, данная конструкция дровокола позволяет не использовать электрический или бензиновый двигатель. Можно вообще отказаться от мотора, использовав силу человека. Для этого к редуктору надо прикрепить рукоятку, которой и надо будет крутить вал. Такой механический дровокол прост, но неудобен в эксплуатации, потому что для рубки дров придется участвовать двум людям: один крутит ручку, второй подает чурки.

Дровокол гидравлического типа

Также своими руками потенциально можно собрать гидравлический высокоэффективный самодельный дровокол. Но финансово он получается очень затратным.

Для сборки потребуется:

• опорная рама;
• электромотор для вращения масляного насоса;
• гидроцилиндр и рукава высокого давления;
• распределитель усилий (дополненный ручным переключателем);
• бак с маслом;
• фильтр;
• железный толкатель, установленный на шток цилиндра;
• лезвие для колуна.

Лезвие обычно делают крестообразной формы для такого вида дровокола.

Агрегат может за счёт гидравлического узла создавать усилие около 4-10 тонн. Поэтому за один заход можно разложить и расколоть порядка 4-5 поленьев. Иногда больше.

Задача оператора заключается в том, чтобы укладывать древесину на станину и запускать в работу привод. Преимущество конструкции в том, что вероятность получить травму минимальная. Руки, как и одежда, находятся на безопасном расстоянии от подвижных частей дровокола.

Какой из представленных вариантов дровоколов выбрать, каждый решает для себя сам. При этом не стоит забывать, что любая конструкция по-своему сложная и имеет ряд нюансов и требований безопасности при сборке.

Приходилось ли работать с дровоколом? Какую конструкцию использовали? Насколько это необходимая вещь в хозяйстве? Собрать или купить готовый заводской агрегат?

Подпишитесь, оставьте комментарий, задайте вопрос и расскажите о проекте друзьям!

Как сделать дровокол гидравлический своими руками?

Принцип действия, преимущества и устройство винтового дровокола

Инструменты и материалы

Для изготовления лезвия потребуется следующее:

1. Болгарка. Подготовка лезвия старого топора или рессоры требует обпила и придания формы. Это можно сделать обычной ножовкой, но трудозатраты будут несоизмеримы. К болгарке потребуется отрезной круг. Так как придется работать с пружинной сталью, лучше взять диск с алмазным напылением.
2. Абразивы. Доводку металла придется делать вручную. Можно воспользоваться гравером с алмазными насадками и камнями. Если его нет, подойдет наждачная бумага, надфили и напильники.
3. Ножовка. Чтобы изготовить топорище, понадобится ручная пила. Расклинивание и подгон легче сделать на станках, но подойдут и обычные ручные инструменты.
4. Сварочный аппарат.

В качестве основы для рубящей части используются:

1. Старый топор. Их можно купить на барахолке или в металлоприемнике. Старые советские топоры изготовлены из хорошей стали, которая не скалывается от промаха по полену.
2. Рессора. Пружинно-рессорная сталь обладает высоким содержанием углерода. Практически не скалывается, способна выдерживать постоянные ударные нагрузки. При этом легко поддается термической обработке. Приспособление для колки дров своими руками из рессоры уместны, так как форму лезвия можно подбирать под собственные требования.

Топорище должно быть изготовлено из твердых пород дерева. Мягкая сосна, ель, пихта и лиственница не подойдет. Возможно выбрать:

1. Дуб. Можно взять то же самое полено, которое будет колоться. Дуб твердый, дешевый и доступный.
2. Бук. Древесина недорогая, но красивая. Обладает пористой структурой, поэтому легко распиливается, но хорошо держит форму.
3. Береза. Береза твердая, но колуны для колки дров обязательно требует пропиткой льняным или тунговым маслом.
4. Орех.

Ручной дровокол лом-колун

Этот дровокол является самым простым в изготовлении. Принцип его работы основан на энергии удара по колуну тяжелым предметом. Эффект получается практически такой же как если поставить топор на полено и ударить по обуху топора кувалдой. Но этот лом-колун удобнее в работе и скорость работы выше.

Дровокол лом-колун

Его преимущество в том, что он безопасен в работе, легок в изготовлении, занимает мало места. Не требует доставки каждого полена к нему. С ним будет удобно переходить от одного полена к другому

Во время работы с ним спина остается прямая, что немаловажно при колке дров большого объема. Не нужно нагибаться над каждым поленом, чтобы его расколоть

Но он требует применения физической силы человека и во время работы издает громкий металлический звук. Для защиты от звука придется работать в наушниках.

Лом-колун состоит всего из двух частей. Первая часть непосредственно колун с направляющей трубой, а вторая часть ударная. Ударная часть может быть наружной, то есть обхватывать собой направляющую трубу или внутренней – входить во внутрь направляющей трубы. Чтобы данный колун был эффективным, при его изготовлении нужно соблюсти одно правило. Часть колуна с направляющей и лезвием должна быть как можно легче, а ударная часть как можно тяжелее, но в разумных пределах, так как подымать ударную часть придется вручную. Чем больше разница по массе между эти двумя частями, тем выше КПД колуна.

Дровокол лом-колун.

Чертеж дровокола лом-колуна.

При изготовлении лом-колуна главное соблюсти правило большой разности масс частей колуна и выдержать достаточную длину хода ударной части для создания сильного удара. Эта длина должна быть примерно 50-60см.

Чтобы первую часть колуна сделать максимально легкой, нужно в качестве направляющей использовать тонкостенную трубу и лезвие колуна сделать узким.

Если во время удара вибрация передается на руки, то можно ее значительно снизить, если сделать ручки деревянными. Если ручки изготавливаются металлические, то их нужно приварить на самую тяжелую и массивную ударную часть, это также будет способствовать снижению вибрации.

Для плавности хода ударной части и снижения звука трущихся друг об друга металлических частей, следует использовать полипропиленовую трубу между этими частями.

Чтобы избежать быстрого расклепывания металла в месте удара двух частей лом-колуна, пятно контакта между ними не должно быть слишком маленьким.

Для удобства работа с лом-колуном поленья следует ставить во внутрь старого автомобильного колеса. Это предотвратит разлет отколотых частей от поленьев, и они всегда будут в одном положении.

Смотрите видео: ручной дровокол лом-колун

https://youtube.com/watch?v=t7QDunX9gTI

Особенности самодельных моделей

Виды ручных дровоколов

Винтовой колун — что это такое?

Простая конструкция конусного дровокола очень эффективна, если требуется переколоть несколько кубометров дров

Колоть дрова, не прилагая при этом больших усилий, можно с помощью винтового колуна. Чтобы понять, как работает это приспособление, достаточно вспомнить, как в процессе неудачного ввинчивания шурупа в деревянную рейку или планку эти предметы раскалывались в месте физического воздействия. Бороться с этим явлением просто — достаточно предварительно засверлить отверстие под саморез, и он пойдёт как по маслу. Принцип раскалывания древесины при вкручивании винта был использован домашними мастерами в рассматриваемой конструкции. Вот только простой шуруп раздвигает волокна недостаточно, поэтому его модифицировали, намного увеличив конусность и уменьшив соотношение глубины резьбы к диаметру инструмента. В результате получили винт, который представляет собой симбиоз клина и самореза. Приспособление легко вворачивается в древесину благодаря резьбовой части и разрывает её по волокнам за счёт многократного увеличения диаметра инструмента.

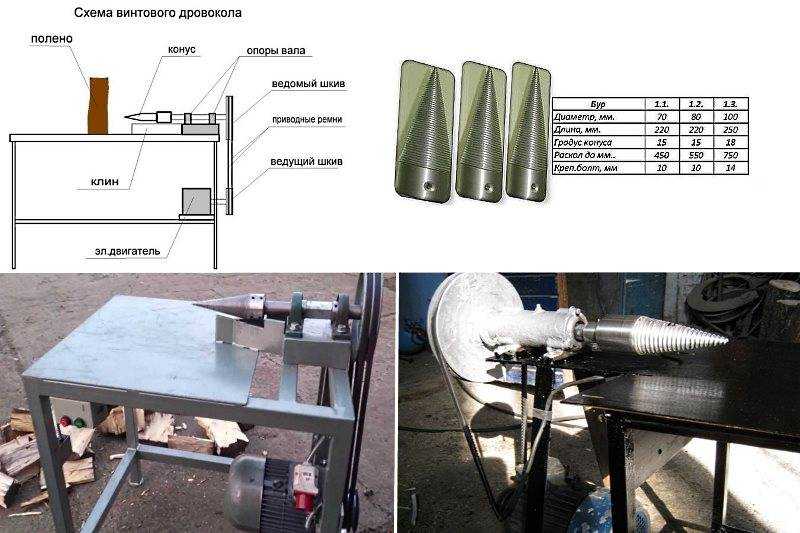

Схема винтового дровокола

В зависимости от конструкции привода существует несколько разновидностей винтовых дровоколов. В одних винт насажен непосредственно на вал электрического двигателя. Требования к силовому агрегату в этом случае выдвигаются довольно жёсткие — электромотор должен быть низкооборотным (не более 500 об/мин), и достаточно мощным (не менее 3 кВт).

Схема, при которой конус устанавливают прямо на вал электродвигателя, подходит только для тихоходных силовых установок

В других схемах винтовых колунов используются электродвигатели любого типа, а снижение оборотов вращения достигается за счёт применения механических редукторов, ремённых и цепных передач. При этом на вал силового агрегата устанавливают шкив (звёздочку) малого диаметра, а на вал дровокольного конуса — большого. Соотношения их размеров подбирают так, чтобы понизить частоту вращения электродвигателя до приемлемых 300 – 500 об/мин. Иногда при использовании высокооборотных моторов достичь этого без существенного увеличения диаметра ведомой звёздочки (шкива) невозможно. В таком случае устанавливают промежуточный вал и двойную (ступенчатую) передачу.

Максимально упростить конструкцию механического колуна при сохранении высокой производительности можно, установив электродвигатель с редуктором

Все детали конструкции монтируют на прочной станине, которую для удобства работы оснащают откидным столиком.

К достоинствам конусных дровоколов можно отнести:

• простоту конструкции;
• возможность изготовления в домашних условиях (практически все комплектующие, кроме конуса, можно найти на собственном подворье);
• высокую производительность оборудования;
• низкую стоимость установки;
• эксплуатация агрегата не требует квалификации оператора.

К сожалению, простая и надёжная конструкция винтовых колунов не лишена недостатков. Огромным минусом конусного дровокола является то, что древесина с переплетающимися волокнами — непреодолимое препятствие для его буравчика, поэтому прикорневые и особо сучковатые чурбаки придётся разделывать другим способом. Второй недостаток заключается в неполном разделении чурок на поленья. Нередко заканчивать разделку большого чурбака на две отдельные части приходится вручную, а это не каждому под силу. Ещё хотелось бы отметить невозможность изготовления конуса дровокола без применения токарного станка. Конечно, занести это в минусы можно лишь частично, поскольку в сети есть множество предложений как по изготовлению, так и по продаже винтов любого размера.

Как сделать дровокол своими руками: инструкция по изготовлению простейшего винтового агрегата

Как работает схема:
