Картофелекопалки для мотоблока

Правила выбора

Наиболее распространенными моделями мотоблоков для огородников являются «Нева», «Агро» и «Зубр». Это агрегаты среднего класса, к которым копалка для огорода подбирается соответствующего типа. Несмотря на свою внешнюю легкость и примитивность конструкции, картофелекопалка отлично справляется со своими функциональными обязанностями, ни в чем не уступая более сложным и тяжелым моделям. Для тех, кто имеет мотоблок повышенной мощности, оптимальной станет картофелекопалка роторная для тяжелых мотоблоков

Важно помнить о том, что при покупке обязательно нужно учитывать соответствие мощности мотоблока классу копалки. Если для тяжелого мотоблока повышенной мощности приобрести копалку простого типа, результат работы будет оставлять желать лучшего

Нельзя ожидать эффективной работы в случае, когда тяжелое навесное оснащение будет установлено на агрегат легкого класса. Только грамотный подход к выбору копалки для картофеля позволит в полной мере добиться желаемого результата.

По своей конструкции картофелекопалка для минитрактора практически не отличается от копалки для картофеля к мотоблоку. Единственное отличие — это наличие транспортерной ленты, которая обеспечивает удобное копание урожая.

Еще одна интересная статья: Как сделать самодельную фрезу на минитрактор своими руками

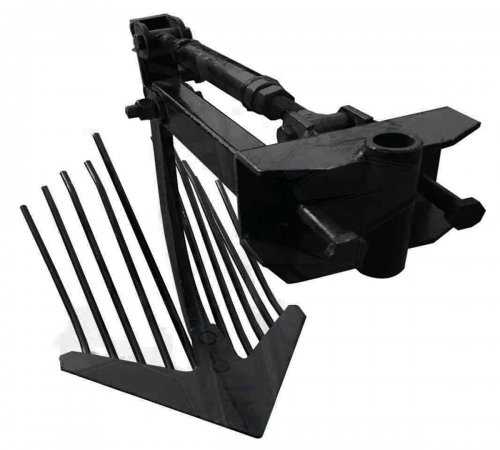

Самостоятельное изготовление стрельчатой копалки

Самодельная картофелекопалка для мотоблока стрельчатого типа является простым видом навесного оборудования. В чём-то она похожа на культиватор. Чтобы её сконструировать, не нужно много материала и сложных инструментов. Операции по сборке просты и при минимальных навыках выполнимы любым хозяйственным дачником.

Необходимые материалы:

швеллер из стали;
соха — её можно вырезать из старой лопаты или пилы от циркулярки, но лучше взять качественную сталь толщиной не менее 5 мм;
уголки из металла на 40 и 63 см;
прутья из стали в количестве 8 штук — можно снять с отслуживших вил или сломанного садового инструмента, заменить арматурой.

Устройство в итоге должно получиться небольшого размера. Нужно сделать так, чтобы его было легко цеплять к мотоблоку «Нева». Подвижные части в стрельчатой копалке отсутствуют, поэтому ломаться нечему. Главное, чтобы сама конструкция выдержала и не треснула.

Порядок изготовления:

Швеллер используется в качестве основания. На него монтируют прицепное устройство.
На основание устанавливают соху.
К сохе приваривают прутья, которые отделяют клубни от песка.

Недостатки устройства:

Небольшая ширина полосы — около 25 см, из-за этого примерно на 15−20% увеличиваются потери урожая.
Велик риск нанесения повреждений клубням от ножа.

Самодельная транспортерная картофелекопалка для мотоблока

Транспортерная модель вполне пригодна для работы в экстремальных условиях, сильной запыленности. Это высокоточное, скоростное устройство, если правильно выполнить сборку и надежно смонтировать узлы. Копалка позволяет механизировать практически весь процесс сборки, если дополнительно к мини-трактору или мотоблоку установить приемный бункер, что позволит сэкономить деньги и ручной труд при уборке картофеля. К тому же подручный материал всегда можно подобрать на свалке либо дома в гараже у умельцев. В работе сгодятся любые старые механизмы. Транспортерная картофелекопалка для мотоблока

Этапы работ для создания конвейерного агрегата:

взять стальной профиль с квадратным сечением, сварить из него каркас;
изготовить лемех-нож из листовой стали;
установить валик в каркас для монтажа транспортерной ленты;
собрать конвейерную ленту из цепи, прутков;
прикрепить к редуктору кронштейны;
установить транспортерную ленту и механизмы в каркас;
монтировать колёса и нож-лемех к каркасу.

Сегодня копка картофеля на участке лопатой практически ушла в историю. Современные картофелекопалки для мотоблока позволяют собирать урожай гораздо быстрее. При этом для изготовления необязательно покупать дорогое оборудование. Достаточно изготовить его из подручных материалов быстро, упростив себе процесс сборки урожая.

Обратите внимание! Чтобы знать, как правильно сделать картофелекопалку своими руками к мотоблоку, важно заранее изучить виды и строение различных моделей, определиться с оптимальными размерами, сделать чертежи, схему и поинтересоваться о плотности земли на участке. Только так можно подобрать оптимальный вариант для изготовления механизированного прибора и без потери урожая

Владельцы земельных наделов охотно пользуются механизированными помощниками при обработке почвы и сборе выращенных овощей

Еще совсем недавно механизированный сбор картофеля и других корнеплодов применяли только крупные частные и государственные сельскохозяйственные предприятия. Сегодня снизить долю ручного труда стремятся даже мелкие фермеры

Владельцы земельных наделов охотно пользуются механизированными помощниками при обработке почвы и сборе выращенных овощей. Еще совсем недавно механизированный сбор картофеля и других корнеплодов применяли только крупные частные и государственные сельскохозяйственные предприятия. Сегодня снизить долю ручного труда стремятся даже мелкие фермеры.

Если участок земли небольшой, то необходимости в тракторе или комбайне нет, поможет собирать урожай мотоблок, оснащенный навесным оборудованием. Особым спросом у небольших хозяйственников пользуется картофелекопалка для мотоблока.

Производители сельхозтехники учитывают все пожелания потребителей и выпускают разные модели картофелекопалок, но покупка для небольшого частного подворья и мотоблока, и навесного оборудования к нему не всегда оправдана (об этом свидетельствуют ежегодные обзоры средних цен). Поэтому частники решаются на изготовление прицепного устройства самостоятельно, используя при этом подручные и недорогие материалы, запчасти от старых механизмов.

Как самому сделать вибрационную картофелекопалку для мотоблока своими руками

Вибрационная картофелекопалка считается одним из самых универсальных устройств подобного типа. Конструкция агрегата позволяет установить его на любом мотоблоке или минитракторе и использовать на всех видах почвы.

Прежде чем приступить к изготовлению картофелекопалки для мотоблока своими руками, стоит запастись следующими материалами:

металлические прутья;
стальной швеллер;
отрезок стали;
сошник от 5 мм;
металлические уголки (40 и 60 мм);
профильная труба;

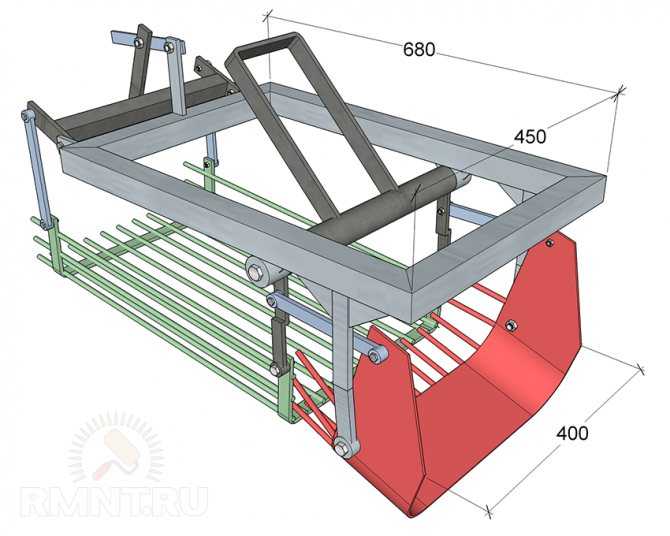

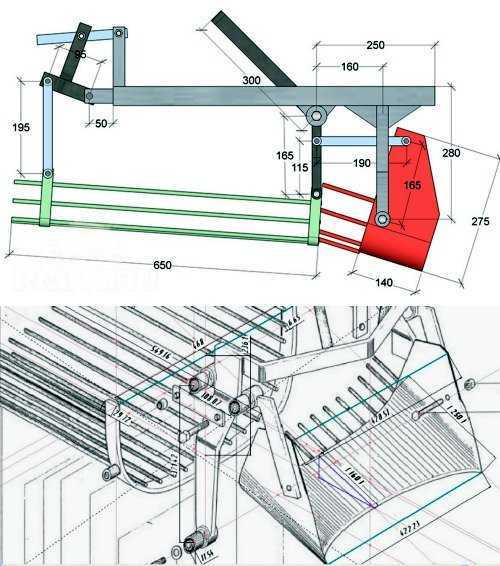

Важно! Первый шаг в сборке картофелекопалки – разработка чертежа. При создании схемы своими руками необходимо указать на ней все параметры, включая габариты мотоблока.Перед изготовлением грохотной картофелекопалки необходимо запастись крепежными элементами и болтами. Алгоритм изготовления грохотной копалки картофеля для мотоблока своими руками:

Алгоритм изготовления грохотной копалки картофеля для мотоблока своими руками:

Первым делом необходимо соорудить раму устройства. Для этого трубу нужно распилить на четыре части. Попарно они должны иметь длину 120 см и 80 см.
Получившиеся отрезки сварить по форме прямоугольника.

Приварить перемычки, их монтируют на четверть длины основания.
Параллельно перемычкам установить заготовки креплений для колес в количестве двух штук. Для этого необходимо использовать трубы длиной 15 см и диаметром 3 см.

Далее нужно приварить вертикальные стойки. На расстоянии 5 мм от края рамы, в месте, где расположены перемычки, закрепить пару листов длиной 50 см.
На расстоянии 20 см необходимо монтировать отрезки длиной 4 см. От них отступить 40 см и установить третью пару стоек длиной 30 см.

Из металлического листа изготовить рало. Его размер должен соответствовать параметрам 40 см на 40 см (толщина от 3 мм). Первую заготовку монтировать к нижней части строек. Вторую часть (размер – 70 см на 70 см, толщина от 4 мм) приварить к первой и с помощью кувалды придать форму конуса.

Решетку из прутьев приварить к ралу, ее концы должны выходить за пределы рамы

Количество отрезков может варьироваться от 10 до 15 штук, в зависимости от вида культур, которые планируется обрабатывать.

Для укрепления решетки поперек нее приваривают еще два отрезка прутьев.
На ранее подготовленные крепления установить колеса.Важно! Необходимо учитывать вес готовой конструкции и стараться не перегружать ее лишними элементами. Чрезмерно громоздкий агрегат будет мешать слаженной работе системы.

Картофелекопалка конная

Их еще довольно много продается в интернете. Они ввозятся в основном из Польши и переделываются под минитрактора и мотоблоки.

При этом, учитывая бо’льшую скорость движения данной техники в сравнении с конем, кроме переделки прицепного устройства, на нее ставят ограничитель-щиток со стороны, на которую выбрасывается вырытый картофель. Иначе собирать его придется на соседних участках. Подкапывает картофель клинообразная лапа, как и в веерных копалках, а привод устройства, вынимающего клубни из земли, осуществляется от колес с грунтозацепами. Чем выше скорость передвижения – тем быстрее вращается этот выниматель картофеля.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

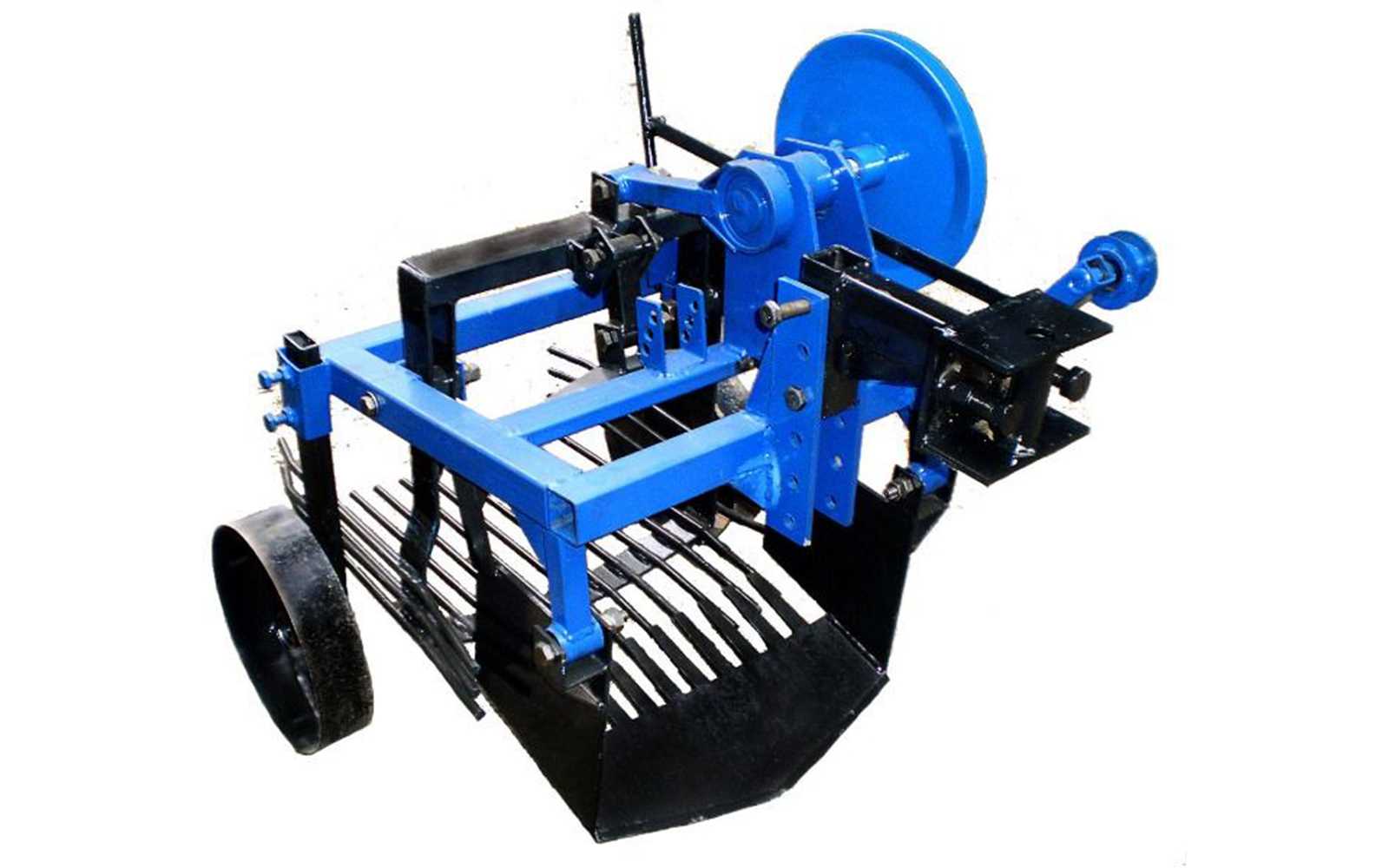

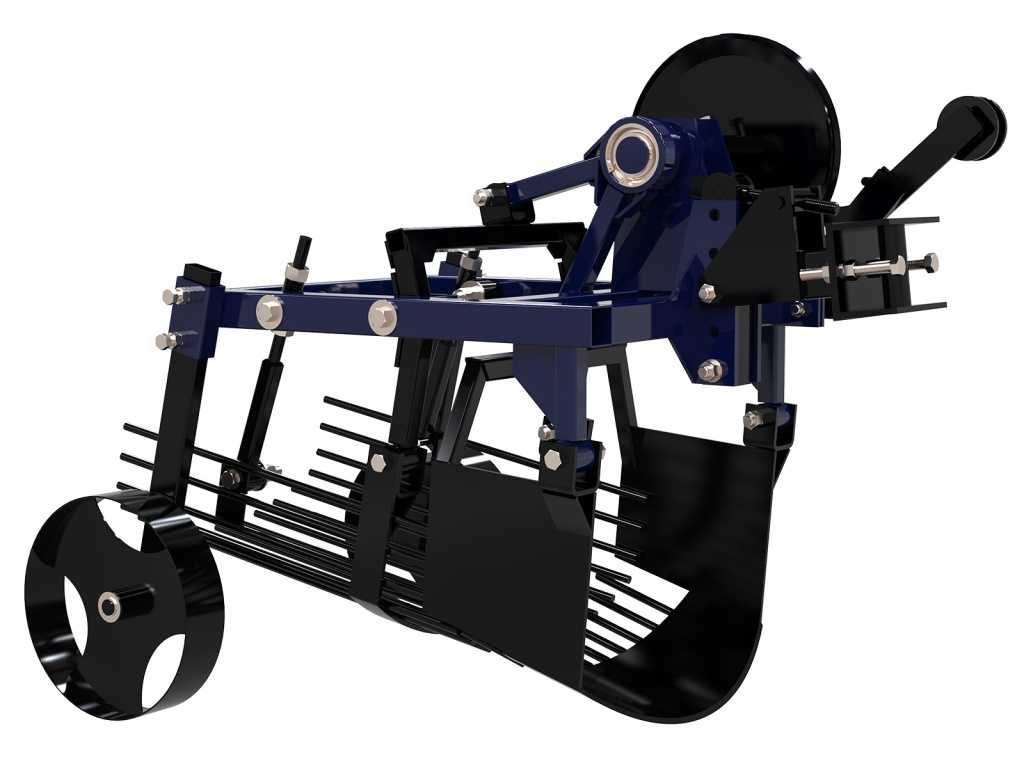

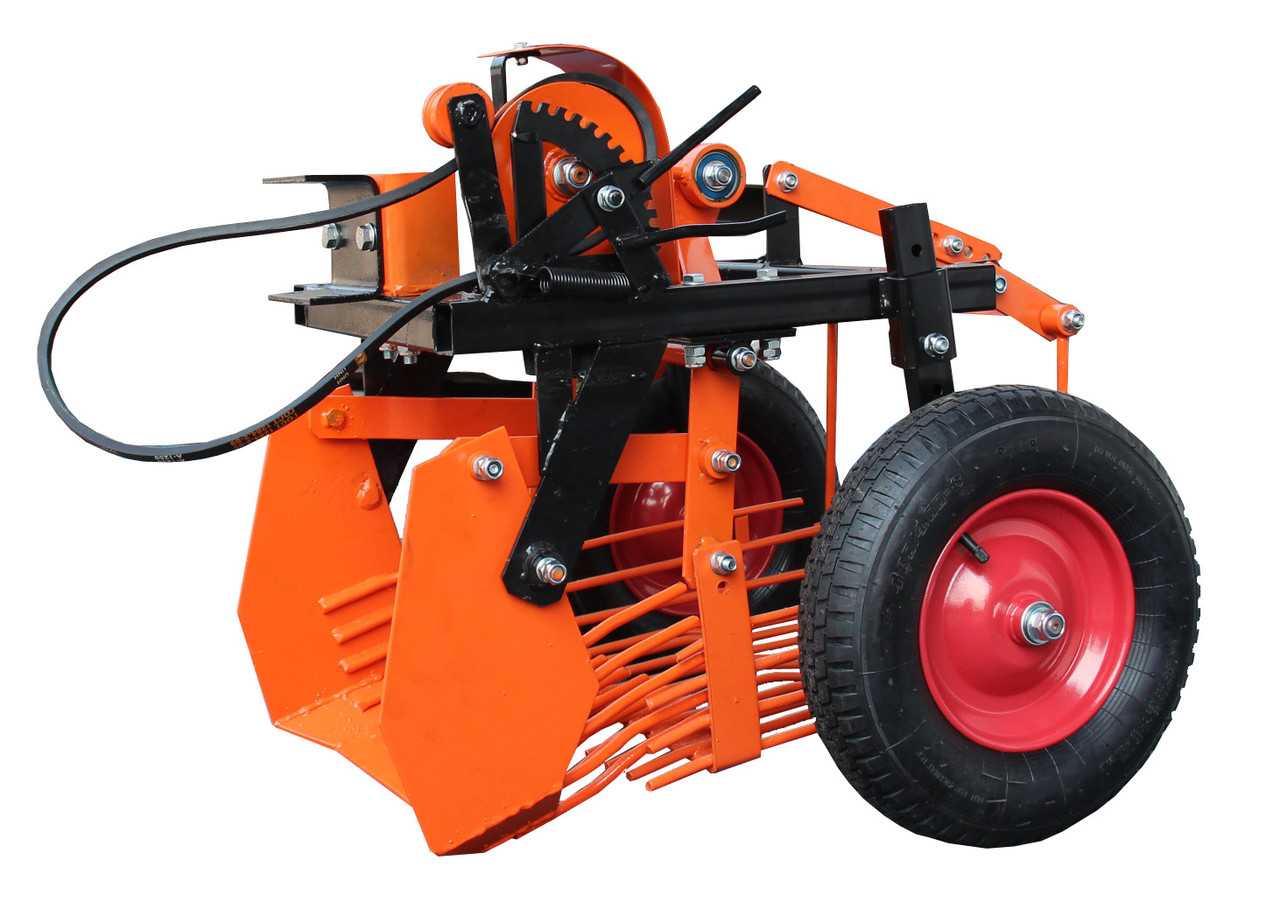

Вибрационные картофелекопалки

Виды

В зависимости от технологических особенностей, картофелекопалки бывают нескольких видов: веерная, грохотная, барабанная, транспортерная, конвейерная, вибрационная. Каждая из них предназначена для определенных типов грунта и объемов обрабатываемой территории.

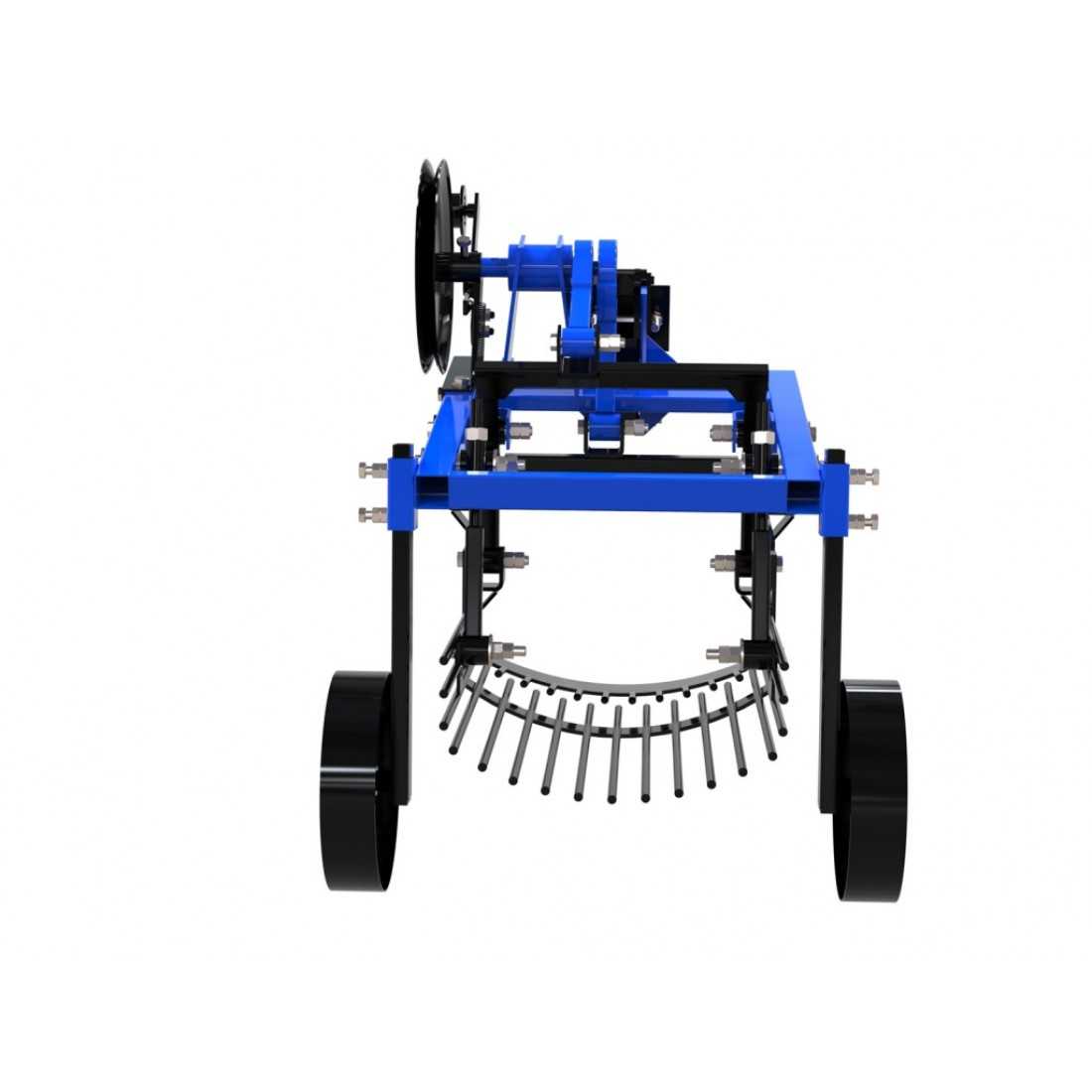

Веерная

Свое название получила благодаря расположению прутьев в виде веера. Рабочий механизм имеет форму плуга, от которого отходят равноудаленные прутья.

Принцип работы прост: плужок погружается в землю, под воздействие тяги мотоблока картофель поднимается с глубины и попадает на прутья, где отряхивается от лишней почвы и ложится ковром на грядку.

Преимуществами является простота в изготовлении и невысокая стоимость. К недостаткам относится быстрая изнашиваемость прутьев и их слом при использовании на твердых грунтах.

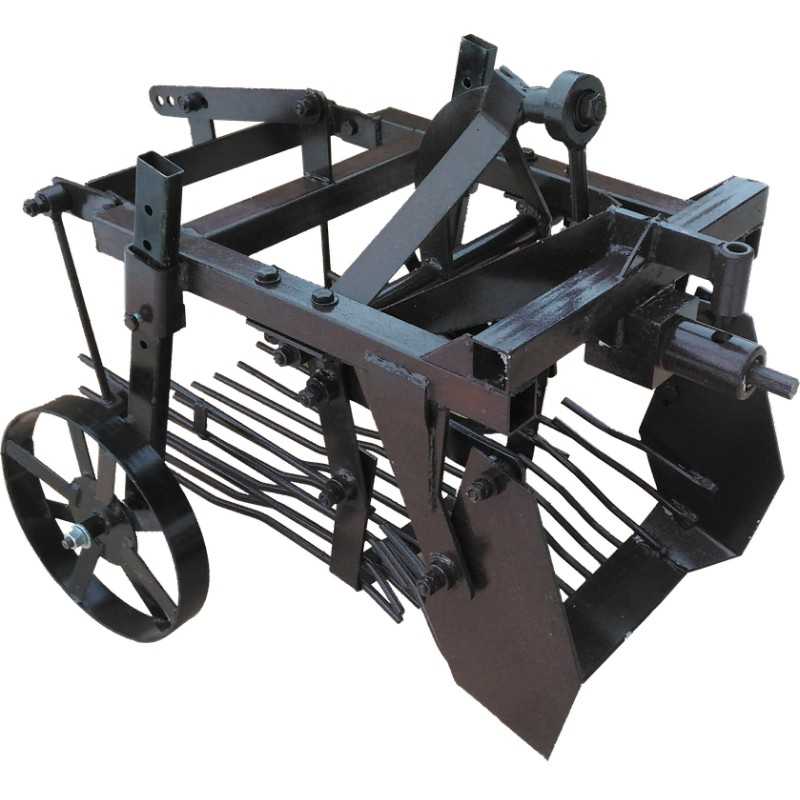

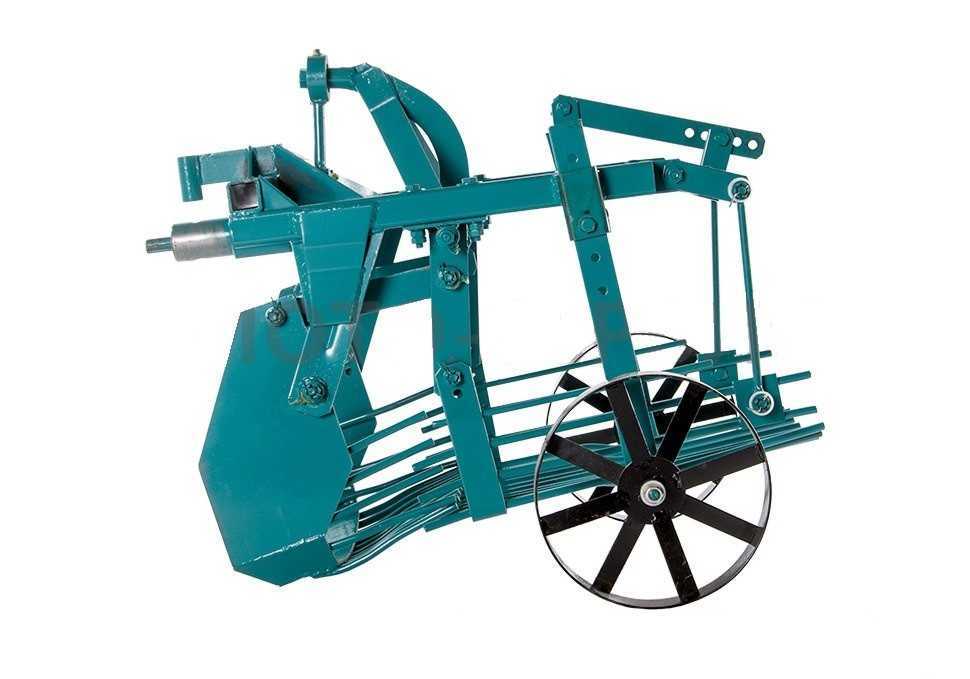

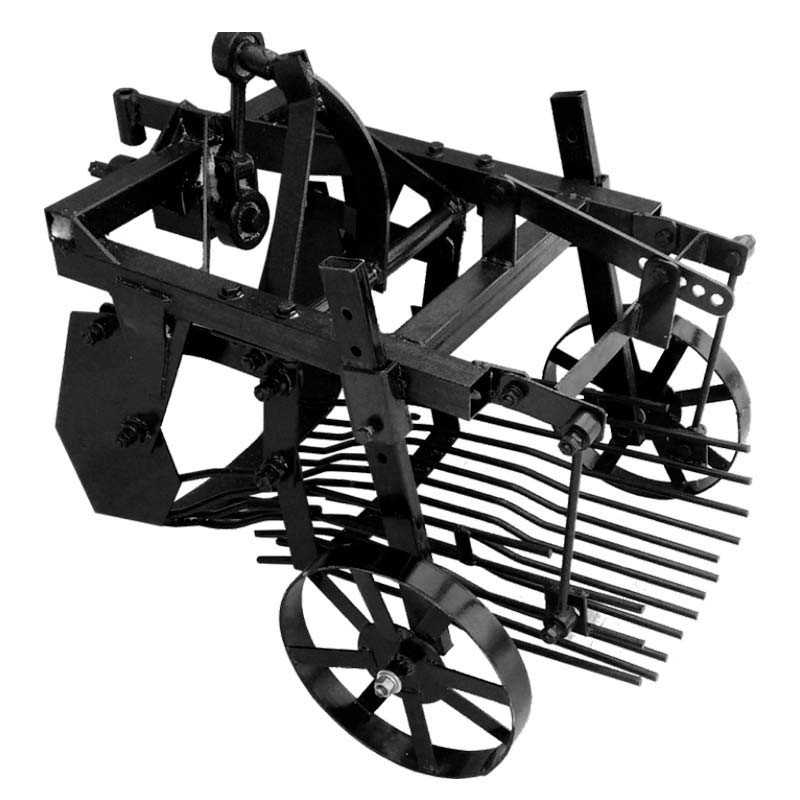

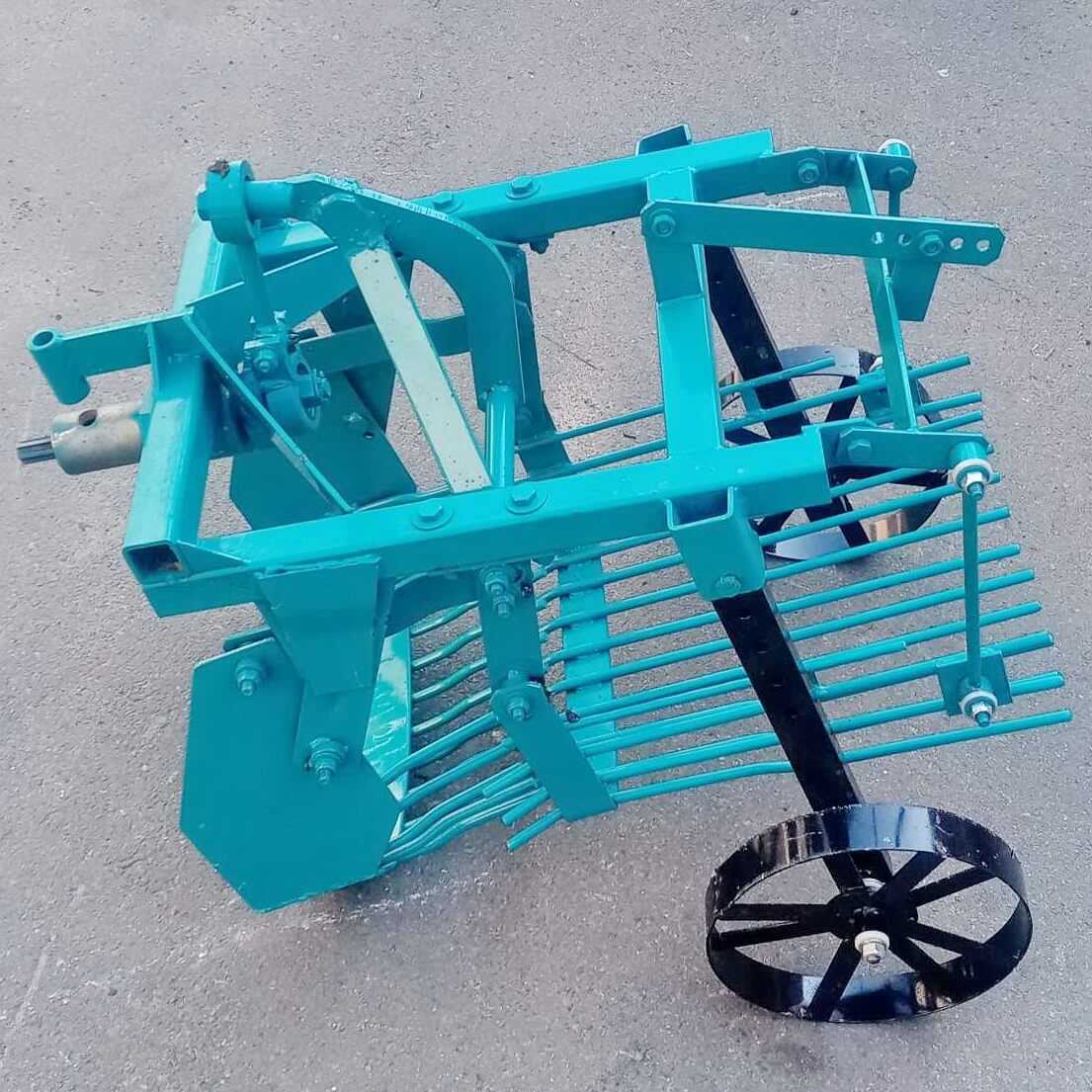

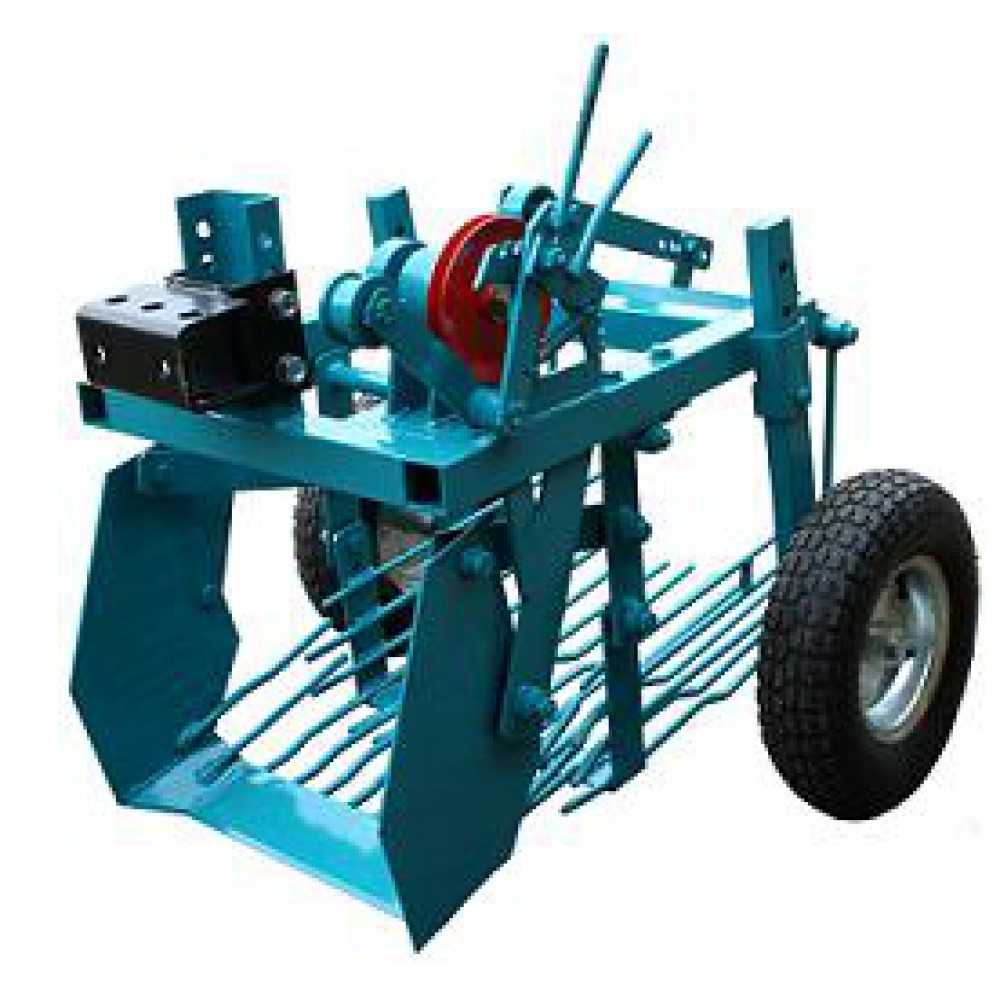

Грохотная

Имеет более сложную конструкцию с дополнительными колесами и точками опоры. Содержит решетку, которая наклонена относительно почвы под углом.

Картофелекопалка заглубляется ниже места расположения картофеля, после чего картофель поднимается на поверхность, удаляется лишняя земля на решетке, а корнеплод располагается на поверхности земли.

К преимуществам относят возможность получения максимально очищенного от земли картофеля. Недостатком является невысокая продуктивность.

Барабанная

Представляет собой сложный механизм, который упрощает работу землевладельца по максимуму. С помощью плужка, который углубляется в слой почвы, картофель поднимается и попадает на решетку, после чего он транспортируется во вращающийся барабан. Далее картофель дополнительно очищается от земли и попадает в ящик.

Есть и другой принцип работы барабанной картофелекопалки: нож подрезает слой земли вместе с картофелем и захватывает его в барабан, где под воздействием постоянного движения лишняя почва отсеивается, а картофель высыпается на землю.

Преимуществом является способность обработки больших площадей, а также транспортировка картофеля непосредственно в тару. Нет необходимости дополнительно собирать картофель с поверхности земли. К недостаткам относят невозможность использования на твердых почвах.

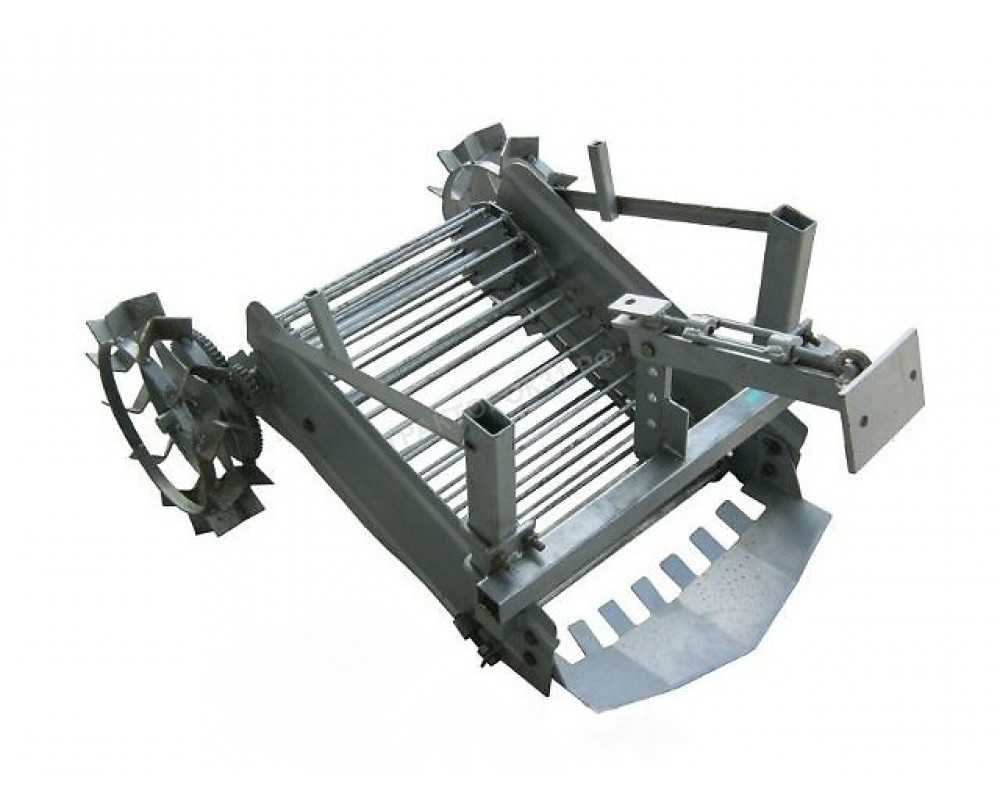

Транспортерная

Состоит из двух основных частей: транспортер, по которой движется картофель и лепеха, с помощью которой поднимается пласт земли с корнеплодом. Не применяется для влажных и вязких грунтов.

Недостатком является невозможность использования на полях, где имеются сорняки. Стебли растений попадают в транспортер, наматываются и тормозят работу картофелекопалки.

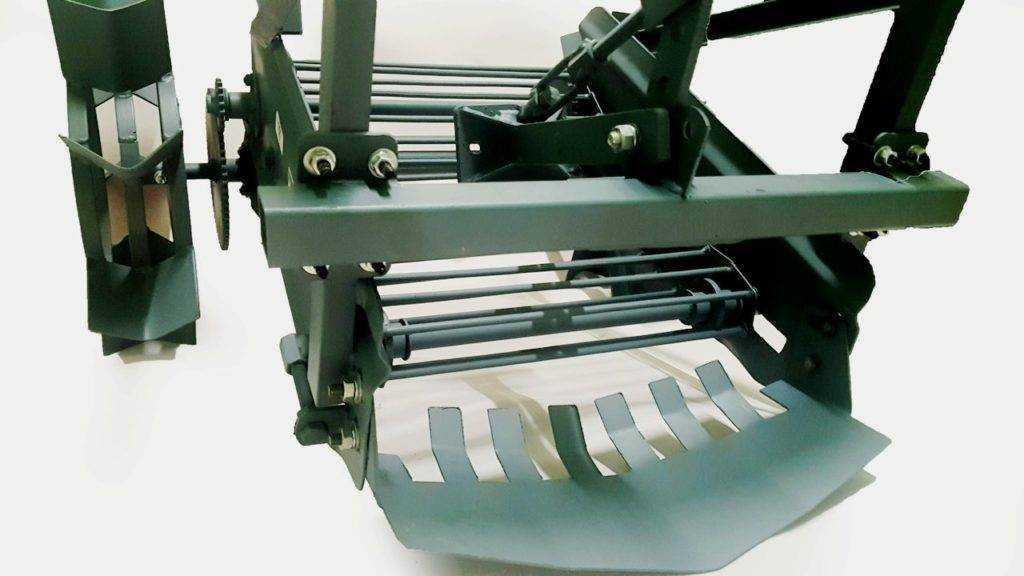

Конвейерная

Картофелекопалка представляет собой ковш с заглублением, по центру которого установлена конвейерная лента.

Корнеплоды поднимают вместе с почвой, перемещают на ленту, где происходит удаление остатков земли. Далее картофель укладывается на поверхность земли.

Преимуществом является возможность обработки сразу нескольких грядок одновременно. Картофель при этом чистый и с минимальными повреждениями.

Самостоятельное изготовление стрельчатой копалки

Необходимые материалы:

швеллер из стали;
соха — её можно вырезать из старой лопаты или пилы от циркулярки, но лучше взять качественную сталь толщиной не менее 5 мм;
уголки из металла на 40 и 63 см;
прутья из стали в количестве 8 штук — можно снять с отслуживших вил или сломанного садового инструмента, заменить арматурой.

Порядок изготовления:

Швеллер используется в качестве основания. На него монтируют прицепное устройство.
На основание устанавливают соху.
К сохе приваривают прутья, которые отделяют клубни от песка.

Недостатки устройства:

Небольшая ширина полосы — около 25 см, из-за этого примерно на 15−20% увеличиваются потери урожая.
Велик риск нанесения повреждений клубням от ножа.

Трава во время работы не должна забивать прутья. В ином случае устройство перестанет выполнять свою функцию и станет мять картофель. Невзирая на недостатки, его можно использовать на небольшом подворье в южных регионах. Чем шире будет изготовлена соха, тем лучше.

Особенности эксплуатации и полезные советы

Устройство и как работают картофелекопалки для мотоблоков

Основной принцип, на котором строится работа картофелекопалки, заключается в выкапывании клубней и рыхлении почвы. Несмотря на то, что эти действия можно повторить вручную, использование оборудования позволяет ускорить процесс в несколько раз.

Классическая конструкция имеет простой вид. Как правило, состоит устройство из зубьев, сошки, наконечника и планки. В зависимости от вида агрегат может быть оснащен вибратором, колесами или редуктором.

Работает картофелекопалка по элементарному принципу. С помощью зубьев устройство погружается в почву на необходимую глубину и выкапывает клубни. Затем плоды перемещаются на верхний слой земли, предварительно просеявшись от излишков грунта.

Классическая картофелекопалка механизирована лишь частично, при сборе урожая выкопанные клубни необходимо собирать вручную Внимание! Устройство применимо не только для картофеля, часто агрегат используют при сборе свеклы, лука, чеснока и прочих корнеплодов. Главное условие, которое нужно учесть при изготовлении копалки для разных видов культур, – расстояние между зубьями

Как установить и подсоединить картофелекопалку на мотоблок

После приобретения устройства трудности может вызвать установка картофелекопалки на мотоблок. Для того чтобы успешно подсоединить конструкцию к агрегату, нужно:

Снять защитный колпачок с вала.
Вынуть палец из прицепного узла на мотоблоке.
С входного вала снять транспортировочную ленту и надеть полукардан.
Закрепить картофелекопалку на прицепном узле с помощью пальца.
Зафиксировать резьбу с помощью контргаек.

Этот способ применим не только для покупных устройств, но и для монтажа простой картофелекопалка с редуктором для мотоблока своими руками.

Как зацепить картофелекопалку к мотоблоку Кайман

Установка устройства от Кайман на мотоблок часто вызывает вопросы. В некоторых случаях мастера даже прибегают к переделыванию картофелекопалки для мотоблока, чтобы сцепка была более простой. Чтобы установить копалку на агрегат Кайман, нужно выполнить следующие действия:

С мотоблока снять защитный колпачок, вынуть фиксирующий палец.

На входной вал картофелекопалки установить кардан.
Картофелекопалку присоединить к переходному узлу и надеть ответную часть кардана на ВОМ мотоблока.
Зафиксировать конструкцию с помощью пальца.
Проверить соосность валов.
Зафиксировать резьбовые соединения с помощью контргаек.Важно! В процессе установки важно учитывать длину частей кардана. Его необходимо устанавливать с учетом зазора длиной 5-10 мм относительно расположения кардана.

Как выбрать картофелекопалку для мотоблока

Выбирать навесное оборудование необходимо с учётом модели мотокультиватора: каротофелекопалка для мотоблока МТЗ может не подойти к Champion или «Неве». Учитывается вид техники, длина и ширина, принцип работы и способ крепления. Только в этом случае можно купить картофелевыкапыватель, который будет соответствовать поставленным задачам и прослужит 10-15 лет.

Вид

Выпускают пассивное и активное навесное оборудование. Пассивное имеет простую конструкцию, которую называют стрельчатой или веерной. Основным рабочим элементом является нож, который крепится к лапе с приваренными стальными прутьями. Нож подрезает слой почвы, направляя картофель с грунтом на веерные прутья. Здесь картофель очищается от земли и осыпается на поверхность. Оператору или его помощнику необходимо после завершения обработки участка пройти и собрать урожай.

Активное оборудование выпускают двух видов – транспортерное и вибрационное. Транспортёрные имеют широкий нож, который после подрезания грунта направляет его на решётчатую ленту. Здесь почва просеивается, а корнелоды остаются на поверхности. Этот тип мототехники очень хорошо перепахивает грунт. Грохотная картофелекопалка для мотоблока работает по вибрационному типу. Подрезанная почва попадает на решётку, которая трясётся, очищая картофель от земли.

Длина и ширина

Узкие и небольшие по ширине катофелекопатели способны обрабатывать одиночные грядки, высаженные рядовым способом. Эта техника отличается манёвренностью, что актуально для садового приусадебного участка, на котором растут плодовые деревья, расположены хозяйственные постройки. Такое навесное оборудование отличается небольшой производительностью. Габаритная техника способна в течение часа обработать участок в 20-30 соток. Для манёвров потребуется запас свободного места, поэтому модели с повышенной производительностью приобретают для полей большой площади.

Принцип работы

В пассивных – очистка от грунта производится за счёт энергии движения: клубни с почвой попадают на прутья, грязь обивается. В активных – процесс ускоряется за счёт транспортерной ленты или вибрационной решётки. При движении эти узлы приводятся приводом мотокультиватора. Подсоединиться к источнику энергии можно с помощью редуктора, ременной передачи, адаптера или вала отбора мощности. Ремень – самое простое решение, не требующее сложного обслуживания. Редуктор и вал отбора мощности требуют регулярного внимания со стороны пользователя.

Метод крепления

Подвесное оборудование фиксируют с помощью болтовых соединений, специальных адаптеров, через сцепку и кронштейны. Пассивные картофелевыкапыватели крепятся с помощью простого болтового соединения. Это позволяет быстро установить или снять устройство. Наличие на крепёжной лапе нескольких отверстий помогает подобрать оптимальную глубину погружению плуга. Активное оборудование может крепиться через приводной вал и сцепку.

Лучшие сорта картофеля

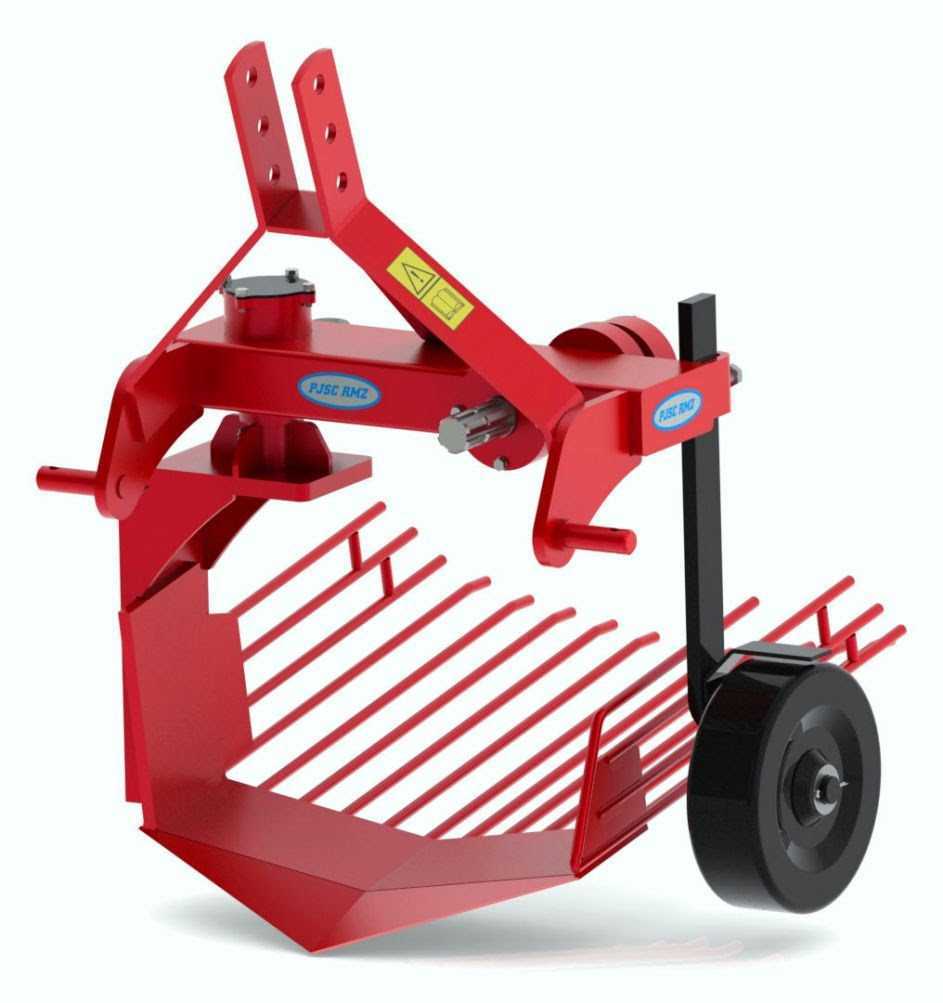

Картофелекопалка для мотоблока тип Нева, Салют ККМ-1

Фото: https://pokupki.market.yandex.ru

Продукция российского производства ценится за высокое качество, надежность и долговечность. Подвешивается к мотоблокам Каскад, Целина, Нева, Форза, Салют и другим аналогичным моделям. Дает возможность механическим способом собрать урожай картофеля, извлекая его из почвы. После потребуются человеческие руки, чтобы сложить ее в мешки. Можно применять для уборки свеклы и лука.

Картофелекопалка для мотоблока тип Нева, Салют ККМ-1

Достоинства:

предоставляется гарантия в один год
быстро и просто крепится к мотоблоку
незамысловатая конструкция
эффективная
комфортная в использовании
помогает быстро собрать урожай
универсальная

Как сделать картофелекопалку для минитрактора своими руками

Рассмотрим изготовление картофелекопалки для минитрактора своими руками. Картофелекопалка транспортерная может быть собрана собственноручно. Для этого необходимо иметь под рукой чертежи, на которых детально будут расчерчены все части агрегата.

Насколько целесообразнее изготовлять такое оборудование самому, решать каждому, но следует учесть, что самодельная картофелекопалка подходит для вспахивания небольшого участка. Большие площади лучше обрабатывать промышленным оборудованием, приобретенным у производителя. При уборке картофеля копалка, своими руками для трактора изготовленная, проходит по участку, выкапывает и собирает клубни.

Для того чтобы собрать орудие пассивного типа, понадобятся материалы. В первую очередь, лист железа из прочной стали, который будет выполнять функцию лопаты. Желательно, чтобы его ширина была не меньше 3-5 мм, в противном случае железо будет быстро затупляться. Многие используют диски циркулярки, из которых вырезают два сектора и сваривают между собой. Такая сталь намного выносливее и служит дольше.

Для отсеивания земли подойдут прутья из арматуры. Их приваривают с тыльной стороны лопаты.

В качестве подвеса можно использовать металлический швеллер, предварительно рассчитав глубину погружения в землю.

Лопаточная часть должна иметь форму треугольника для лучшего погружения в почву. Устройство с помощью крепежей прикрепляется к мотоблоку и требует обычного передвижения по посаженным картофелем рядам.

Может быть изготовлена грохотная картофелекопалка на трактор своими руками. Сборка этой конструкции сложнее предыдущей, поэтому понадобится заранее продуманная схема. Во избежание быстрой поломки самодельная картофелекопалка должна быть изготовлена из добротных материалов. Чтобы создать эффективное сооружение, есть смысл потратить на него чуть больше времени, и оно окупится экономией затраченного времени на вспашку и сбор урожая.

Самодельная картофелекопалка для трактора изготовляется из таких материалов:

металлическая профильная труба для рамы;
железный пласт (3-4 мм) для ковша;
железная арматура;
металлический швеллер для вертикальной тяги;
ступица из передней части любой легковушки;
редуктор;
может пригодиться карданный вал;
шлицевое соединение от КПП;
одно или два колеса (зависит от типа устройства);
элементы крепежа;
инструменты: дрель, болгарка, сварочный аппарат.

От размера колеса будет зависеть высота устройства над почвой. Рама держится на двух точках опоры. Редуктор срабатывает или от колес, или от вала отбора мощности культиватора. Шлицевое соединение нужно для подвижности лемеха и колебательных движений решетки.

От угла наклона решетчатой части будет зависеть способ сбора урожая. Если грохотную часть сильно наклонить вниз, то картофель будет сыпаться на землю. При изменении угла наклона и поднятии решетчатой части вверх клубни будут задерживаться на сетке, и тогда их можно будет собрать сразу в мешок, но для этого нужно будет машину постоянно останавливать.

Картофелекопалка своими руками может иметь любую форму и размеры, все зависит выбора конструктора

Важно сохранить принцип работы, предполагающий загребание земли с клубнями картофеля в решетку, в которой будет происходить их отсеивание. Самодельные картофелекопалки к минитрактору можно изготовить из старых деталей машин и любых подручных средств

Самое главное, чтобы картофелекопатель соответствовал всем нормам безопасности и не наносил травмы в процессе эксплуатации

Самое главное, чтобы картофелекопатель соответствовал всем нормам безопасности и не наносил травмы в процессе эксплуатации.
