О картофелекопалке своими руками: чертежи самодельной копалки для лебедки

Картофелекопалки с грохотом

Это наиболее распространенный вид картофелекопалок, выпускающихся различными машиностроительными заводами в России и за рубежом. Имеет небольшие конструктивные различия, в первую очередь в конструкции привода решетки грохота – колеблющегося во время работы поддона, что позволяет картофелю частично очиститься от земли во время движения картофелекопалки.

Нож такой копалки может иметь разную конфигурацию. Он может быть закреплен неподвижно, а может крепиться шарнирно и незначительно колебаться во время движения, упрощая процесс выкапывания клубней. Ширина ножа составляет 35 – 40 см.

Виды картофелекопалок для мотоблока и какую лучше выбрать

Различные типы картофелекопалок для мотоблоков могут отличаться по ряду признаков. Обычно выделяют пять основных устройств: веерная, грохотная, барабанная, транспортерная, конвейерная.

Веерная

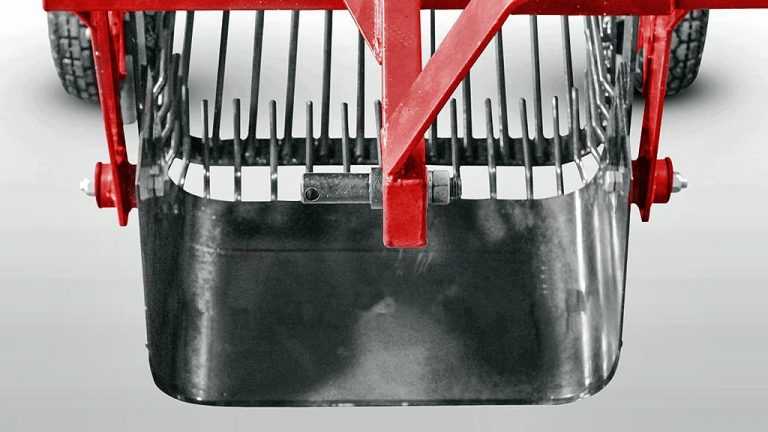

Веерная картофелекопалка – наиболее простой и универсальный агрегат. Название данного устройства объясняется расположением зубьев. Они выполнены из равных по длине отрезков арматуры, соединенных по форме веера.

Строение веерной картофелекопалки схоже с сельскохозяйственным плугом

Принцип работы не имеет весомых различий с остальными видами картофелекопалок: устройство погружается в землю и вылавливает клубни, которые, в свою очередь, просеиваются от грунта за счет большого расстояния между зубьями. В завершение выкопанные и очищенные от почвы плоды оказываются на поверхности грядок, где их удобно собирать вручную.

Грохотная

Основное отличие грохотной картофелекопалки от прочих видов устройств заключается в наличии решетчатого отсека. Относительно земли он расположен под углом, что позволяет с меньшим усилием погружать зубья в почву. Также за счет дополнительной точки опоры и пары колес грохотный агрегат имеет более устойчивую конструкцию, нежели веерная картофелекопалка.

Свое название грохотная картофелекопалка получила благодаря шуму и колебаниям, производимым при работе

Достоинство грохотного устройства заключается именно в решетке. За счет постоянных колебательных движений отсека собранные клубни более качественно и быстро очищаются от земли.

На видео о картофелекопалках для мотоблока в работе чаще всего фигурирует именно грохотный вариант устройства, т. к. он наиболее применим при обработке как небольших, так и крупных участков земли.

Барабанная

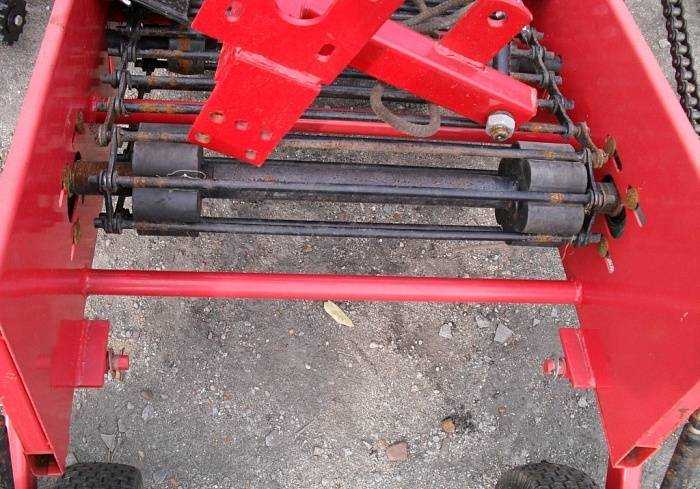

Барабанная картофелекопалка – полностью механизированное устройство, которое способно по максимуму облегчить процесс сбора урожая. Благодаря этому агрегату плоды не только выкапываются и очищаются от земли, но и транспортируются в отдельный ящик.

Конструкция устройства подразумевает наличие решетчатого барабана. В него плоды попадаются непосредственно после выкапывания плугом. За счет непрерывного вращения клубни очищаются от излишков грунта, а затем отправляются в заранее подготовленную тару.

Чаще всего к изготовлению картофелекопалки для мотоблока с барабаном своими руками прибегают с целью облегчить сборку урожая, однако это условие не всегда выполнимо.

Использовать барабанный агрегат можно исключительно на мягкой, взрыхленной почве

Транспортерная

Транспортерная картофелекопалка применяется реже, чем прочие виды устройств. Принцип работы данного агрегата заключается в движении пласта земли с корнеплодами по транспортеру. Процесс очистки плодов от грунта таким способом происходит медленнее, чем в барабанной или грохотной картофелекопалках, потому времени на обработку почвы может уйти больше.

При работе с транспортерной картофелекопалкой важен тип почвы, устройство не применимо на участках с влажной или вязкой землей

Внимание! Использование транспортерной картофелекопалки не рекомендуется в местах роста сорняков. Длинные стебли растений наматываются на перегородки, что может привести к выходу устройства из строя

Конвейерная

Еще один вид устройства, который редко встречается в личном пользовании землевладельцев, – конвейерная картофелекопалка. Она представляет собой конструкцию, состоящую из ковша и ленты. Вместе с отрезком грунта плоды помещаются в емкость, а затем движутся по конвейеру. В процессе клубни очищаются от земли и укладываются на поверхность почвы, где в последующем собираются вручную.

С помощью конвейерной картофелекопалки возможна обработка сразу нескольких грядок

Несмотря на разнообразие агрегатов, наиболее универсальными устройствами считаются веерная и грохотная картофелекопалки. Они подходят для любых типов почв и хорошо справляются с поставленной задачей. Также нередко в пользовании фермеров можно встретить барабанную картофелекопалку, однако для ее работы необходимо учитывать требования по эксплуатации.

Что такое картофелекопалка и для чего она нужна

Во время сбора урожая на крупных сельскохозяйственных предприятиях используют серьезную агротехнику. В небольших хозяйствах чаще всего применяют мотоблок, к которому подсоединяют прицепное или навесное оборудование.

Картофелекопалка имеет простое устройство, но способна значительно ускорить и облегчить сбор урожая.

Описание устройства

Картофелекопалка для мотоблоков – это навесное оборудование, которое предназначено для сбора урожая. Устройство фиксируют непосредственно на машине или с помощью сцепки.

Зубья картофелекопалки углубляются в землю, извлекая из нее картофель, который потом собирают вручную.

Для чего оно нужно

Если сравнить использование копалки с полностью ручным сбором, то устройство в несколько раз ускоряет и упрощает процесс. Оборудование позволяет обработать сравнительно большой участок земли за короткое время.

Какие существую картофелекопалки для мотоблоков

В зависимости от конструкции копалки подразделяют на такие виды:

• конвейерная;
• грохотная;
• вибрационная;
• барабанная;
• веерная;
• транспортерная.

Вибрационные картофелекопалки

Веерную назвали так из-за того, что у нее прутья расположены в виде веера. Основная часть механизма похожа на плуг, от которого отходят эти прутья. Принцип работы веерной копалки прост: плуг входит в землю, во время движения мотоблока картофель поднимается по прутьям из почвы. Основными преимуществами такой конструкции считаются небольшая стоимость и простота в изготовлении. Среди недостатков выделяют невозможность использования на твердых почвах.

У грохотной картофелекопалки более сложная конструкция. Она имеет дополнительные колеса и точки опоры. Также в ней есть решетка, находящаяся под углом к поверхности земли. Решетка предназначена для удаления лишней земли. Главный недостаток – относительно небольшая продуктивность.

Барабанная картофелекопалка – сравнительно сложный механизм, который значительно ускоряет и упрощает процесс сбора клубней. Плуг углубляют в почву, картофель попадает на решетку, после чего отправляется во вращающийся барабан. Там клубни проходят дополнительную очистку от земли, а затем попадают в ящик.

Основная особенность транспортерной картофелекопалки – наличие 2 главных узлов. Она состоит из транспортера, который перемещает картофель, и лемеха, поднимающего пласт грунта.

Конвейерная копалка состоит из ковша, в центре которого находится конвейерная лента. Ковш поднимает картофель вместе с землей, после чего он попадает на ленту. Там клубни очищаются от остатков почвы и укладываются на поверхность земли. Основное достоинство устройства конвейерного типа – возможность обработки нескольких рядов одновременно.

Какие бывают типы транспортерных копалок

Оборудование для мотоблока отличается по конструкции, размерам, ширине рабочей полосы и другим критериям. Но зачастую картофелекопалки подразделяют, исходя из их принципа работы.

Копалки бывают:

• пассивные;
• активные.

Транспортерные картофелекопалки для мотоблоков бывают только активными, так как в них есть движущиеся части. Устройства подключают с помощью вала, редуктора или ремня.

Советы мастеров

Самодельные копалки картофеля пользуются популярностью не только у владельцев тракторов, но, и у тех, кто привык пользоваться мотоблоками. Те люди, которые уже сталкивались с проблемами конструирования таких устройств, утверждают, что сделать все правильно очень сложно. Лучше воспользоваться опытом мастеров-предшественников, которые советуют аграриям:

• Изготавливать устройство только из прочного толстостенного металла. Такое устройство несет на себе большие нагрузки. Все узлы должны быть крепко соединены и надежны.
• Использовать больше болтовых соединений, чем сварки. Сварка, несмотря на свою аккуратность и доступность, уступает по своей надежности болтам и гайкам. К тому же, во время вибрации, сварочный шов может треснуть. А болты – можно всегда подтянуть.
• Иметь несколько комплектов ножей. Изготовленный из листового металла или трубы лемех, не только «тупится», но, и ломается. Особенно часто такие проблемы возникают при работе с твердым грунтом.

Специалисты также отмечают, что все работы лучше проводить с помощником. Одному человеку заниматься сборкой копалки неудобно и сложно, из-за того, что большая часть деталей выполнены из металла и имеют большой вес.

Картофелекопалка для мотоблока, самодельная

В наше время почти никто вручную не вскапывает садовые участки, потому что современная техника по уходу за дачным и приусадебным участком стала доступна. Сейчас широко используются новая техника и часто для них делается картофелекопалка для мотоблока, самодельная, ниже опишем несколько вариантов изготовления.

Многие люди, которые работают в поле, не понаслышке знают, какое это нелегкое дело выращивать и собирать собственный урожай картофеля. Чтобы облегчить уборку урожая картофеля, человек придумал специальное изобретение — картофелекопалка. Наши предки для этого использовали лопату, для нас же специально было создано механическое устройство автоматического сбора картошки. Предназначение картофелекопалки в том, чтобы отделять клубни от почвы и укладывать их на поверхность земли.

Сейчас есть большой выбор заводских вариантов этого устройства. Но если садовод, более или менее опытен, для него будет нетрудно самостоятельно собрать картофелекопалку, не уступающую заводским образцам.

Инструкция по изготовлению веерного варианта

Картофелекопалку веерного типа изготовить проще всего, при этом требуются лишь базовые навыки в обращении со слесарными принадлежностями и электроинструментом. Иногда удается обойтись даже без сварочного аппарата, заменив швы резьбовыми соединениями, однако использование электросварки все же даст более быстрый и предсказуемый результат. Эту методику и возьмем за основу.

Необходимые инструменты и материалы

Чтобы сделать картофелекопалку в домашних условиях, понадобятся следующие инструменты:

• контрольно-измерительные и чертежные принадлежности;
• верстак с тисками или другим фиксирующим устройством;
• ножовка по металлу, электролобзик с мелкозубыми пилками или болгарка с отрезными дисками;
• электродрель с набором сверел;
• набор гаечных ключей;
• кувалда или тяжелый молоток;
• сварочный аппарат и электроды к нему.

Роль материалов играет металлопрокат различных видов (уголок, швеллер, труба, прут) и размерностей, листовая сталь толщиной не менее 6 мм, детали крепежа. Зачастую можно использовать полуфабрикаты, оставшиеся после строительства или ремонта. Кроме того, понадобятся два колеса диаметром 5-20 дюймов, желательно – на резиновом ходу. Их можно найти практически в любом крупном строительном магазине.

Алгоритм изготовления и сборки

Процесс изготовления картофелекопалки начинается с создания подробного чертежа будущего устройства. В нем должны быть учтены параметры имеющихся материалов и требуемые от картофелекопалки свойства, в том числе – ширина и глубина захвата.

Объем поднятой земли должен быть достаточно большим, чтобы захватить всю корневую систему, но при этом соотносится с мощностью мотоблока – маломощные аппараты просто не смогут работать с картофелекопалками больших объемов.

После того, как чертежи будут выполнены и проверены, приступают непосредственно к изготовлению устройства. Эта работа включает такие этапы:

1. Разметка и нарезка заготовок. Из профиля делаются заготовки для рамы и решетки, из листовой стали – для рала.
2. Обработка заготовок: подгонка кромок, формование изогнутых деталей, сверление технологических отверстий и другие подготовительные операции.
3. Сварка неразъемных соединений. Для обеспечения временной фиксации деталей пред сваркой можно использовать проволоку, стяжные хомуты и другие легкосъемные крепежи.
4. Сборка резьбовых креплений, установка подшипников и колес.
5. Контроль точности сборки, при необходимости – внесение изменений в конфигурацию устройства.
6. Повторная механическая обработка (зачистка) поверхностей, подготовка под покраску.
7. Нанесение лакокрасочного покрытия.
8. Настройка картофелекопалки.

Последний пункт предполагает адаптацию собранного устройства к конкретным условиям использования. Для этого еще на этапе проектирования предусматриваются настраиваемые узлы, например, регулировка высоты установки колес, которая, в свою очередь, влияет на глубину копки.

Как самому сделать вибрационную картофелекопалку для мотоблока своими руками

Вибрационная картофелекопалка считается одним из самых универсальных устройств подобного типа. Конструкция агрегата позволяет установить его на любом мотоблоке или минитракторе и использовать на всех видах почвы.

Прежде чем приступить к изготовлению картофелекопалки для мотоблока своими руками, стоит запастись следующими материалами:

• металлические прутья;
• стальной швеллер;
• отрезок стали;
• сошник от 5 мм;
• металлические уголки (40 и 60 мм);
• профильная труба;

Важно! Первый шаг в сборке картофелекопалки – разработка чертежа. При создании схемы своими руками необходимо указать на ней все параметры, включая габариты мотоблока.Перед изготовлением грохотной картофелекопалки необходимо запастись крепежными элементами и болтами. Алгоритм изготовления грохотной копалки картофеля для мотоблока своими руками:

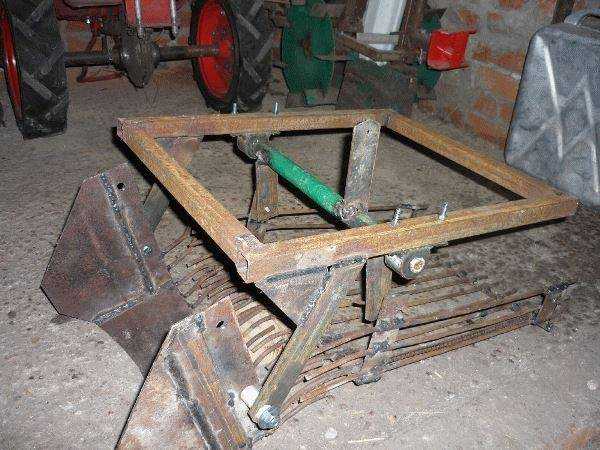

Алгоритм изготовления грохотной копалки картофеля для мотоблока своими руками:

Первым делом необходимо соорудить раму устройства. Для этого трубу нужно распилить на четыре части. Попарно они должны иметь длину 120 см и 80 см.
Получившиеся отрезки сварить по форме прямоугольника.

Приварить перемычки, их монтируют на четверть длины основания.
Параллельно перемычкам установить заготовки креплений для колес в количестве двух штук. Для этого необходимо использовать трубы длиной 15 см и диаметром 3 см.

Далее нужно приварить вертикальные стойки. На расстоянии 5 мм от края рамы, в месте, где расположены перемычки, закрепить пару листов длиной 50 см.
На расстоянии 20 см необходимо монтировать отрезки длиной 4 см. От них отступить 40 см и установить третью пару стоек длиной 30 см.

Из металлического листа изготовить рало. Его размер должен соответствовать параметрам 40 см на 40 см (толщина от 3 мм). Первую заготовку монтировать к нижней части строек. Вторую часть (размер – 70 см на 70 см, толщина от 4 мм) приварить к первой и с помощью кувалды придать форму конуса.

Решетку из прутьев приварить к ралу, ее концы должны выходить за пределы рамы

Количество отрезков может варьироваться от 10 до 15 штук, в зависимости от вида культур, которые планируется обрабатывать.

Для укрепления решетки поперек нее приваривают еще два отрезка прутьев.
На ранее подготовленные крепления установить колеса.Важно! Необходимо учитывать вес готовой конструкции и стараться не перегружать ее лишними элементами. Чрезмерно громоздкий агрегат будет мешать слаженной работе системы.

Устройство и как работают картофелекопалки для мотоблоков

Основной принцип, на котором строится работа картофелекопалки, заключается в выкапывании клубней и рыхлении почвы. Несмотря на то, что эти действия можно повторить вручную, использование оборудования позволяет ускорить процесс в несколько раз.

Классическая конструкция имеет простой вид. Как правило, состоит устройство из зубьев, сошки, наконечника и планки. В зависимости от вида агрегат может быть оснащен вибратором, колесами или редуктором.

Работает картофелекопалка по элементарному принципу. С помощью зубьев устройство погружается в почву на необходимую глубину и выкапывает клубни. Затем плоды перемещаются на верхний слой земли, предварительно просеявшись от излишков грунта.

Классическая картофелекопалка механизирована лишь частично, при сборе урожая выкопанные клубни необходимо собирать вручную Внимание! Устройство применимо не только для картофеля, часто агрегат используют при сборе свеклы, лука, чеснока и прочих корнеплодов. Главное условие, которое нужно учесть при изготовлении копалки для разных видов культур, – расстояние между зубьями

Самодельные картофелекопалки для мотоблока

В первую очередь собираем сварную раму из металлических пластин (8 мм), железного швеллера (№8) и специального уголка (63х40). Используя пластины изготавливаем лемех.  Изготовленных лемех устанавливаем на элеваторный кожух, используя четыре болта, и затягиваем гайками.

Изготавливаем редакционный узел используя два металлических корпуса цилиндрической формы.

Выполнены они в виде стакана и втулки, соединяющим между собой ведомый и ведущий стальные валы. Они должны быть легко вращаемыми. На шпонки призматической формы насаживаются специальные звездочки, с приваренными ступицами. Они изготавливаются из трубы, размер которой 25 мм.

Во избежание разреза картофеля, заточка детали должна быть круглая. Если изменить крепление кожуха к раме, то изменится наклон элеватора и угол копания лунок. Чтобы сделать самодельную картофелекопалку, потребуются определенные навыки. Ни одна картофелекопалка не обойдется без барабана очистителя.

Создать ее достаточно непросто, но если использовать правильный подход, то займет совсем немного времени. Главная конструкция содержит в себе две роликовые цепи, имеющие 94 звена, и одевающиеся на стержни. Из-за своей формы, эта конструкция называется «беличье колесо». Это колесо, для большей прочности, закрепляется на двух согнутых дисках. Вместо дисков, можно использовать обод велосипедного колеса.

После того, как к дискам приварили «беличье колесо», для его вращения оно закрепляется на две приваренные неподвижные оси. Вращение вала происходит на подшипниках, вместе с которым крутятся ведомые звездочки, приводящие в движение барабан.
Для изготовления ползунка лучше всего использовать фторопласт. В этом случае будет легко скользить цепочно-прутковая лента. С виду лента похожа на «беличье колесо», но там прутьев меньше и они значительно короче. В качестве опоры служат ползуны, которые защищают цепь от повреждений.

Самый легкий в изготовлении картофелекопалки — опорно-транспортный узел. Исходя из методики обработки и посадки картофеля, каждый может сделать его. Во время создания подобных узлов особых трудностей возникнуть не должно. Подобные механизмы применяют в картофелеуборочных комбайнах.

Сборка картофелекопалки

Вставляется выходная ось копалки в левое боковое отверстие кожуха. Выглядит оно как болтик с резьбой. После установления оси, начинаем монтаж звездочки с подшипником, кольца для распорки и промежуточной распорной втулки. Затем вставляем входную ось в отверстие кожуха справа.

Самая популярный метод выращивания картофеля — голландский. Он отличается высокой урожайностью и крайней универсальностью. Вы получите хороший урожай картошки, даже если погодные условия были неблагоприятны. Используемые сегодня методы значительно сокращают время, силы и затраты благодаря использованию автоматизированной копалки картофеля для мотоблоков.

Как сделать картофелекопалку для мотоблока своими руками

Перед тем как приступать к изготовлению устройства, облегчающего сбор урожая, необходимо понять его принцип. Самодельная картофелекопалка для мотоблока состоит из двух стальных ножей, использующихся для разрезания пластов грунта. Корнеплоды, собранные лемехом, вместе с землей поступают по решетке в специальный бункер для овощей.

В отличие от сварных швов болтовое соединение является несколько выигрышным вариантом, поскольку дает возможность в случае необходимости разобрать по частям копалку. Здесь не требуется специальных инструментов, достаточно воспользоваться дрелью со сверлом и парой ключей. Самодельная копалка для мини-трактора, мотокультиватора изготавливается из металлических листов толщиной 5-7 мм. Таких размеров вполне хватает для сборки высокопрочностной конструкции.

Подготовительный этап

Для небольших хозяйств лучше изготавливать устройства средних размеров. Их проще навешивать на мотоблок, они не создают трудностей в процессе эксплуатации. Чтобы сделать грохотную картофелекопалку своими руками, потребуется произвести необходимые расчеты и с их учетом создать чертеж, схему. Только при таком подходе можно изготовить агрегат для сбора корнеплодов.

Материалы и инструменты:

• Для изготовления основы устройства – рамы – понадобится несколько металлических уголков размером 63×40 мм. Их нужно приварить друг к другу.
• Железный швеллер №8 или трубы длиной 130 см.
• Листовой металл толщиной 7 мм для ножей и стенок.
• Арматура с сечением 10 мм.
• Метизы в случае крепления деталей при помощи болтов.
• Цепь, способствующая передаче вращательных движений.
• Металлические стойки (фрагменты труб, швеллера).
• Резиновые либо металлические колеса (зависит от типа грунта на участке).
• Барабан из арматуры либо металла.
• Болты №10 для крепления ножей.
• Сварочный агрегат для изготовления основы устройства и соединения его частей.
• Головки на трещотке или набор гаечных ключей.
• Молоток, кувалда.
• Ножовка по металлу, ножницы.
• Дрель и набор сверл для работы с металлом.

Технология изготовления

Чтобы понятнее и проще было изготовить картофелекопатель грохотного типа своими руками, рекомендуется четко придерживаться этапов сборки:

1. Первым делом при помощи сварочного аппарата соединить швеллер (трубу) и металлические уголки. В итоге получится основа самодельного агрегата – рама, на которой будет держаться вся конструкция. Длина основы 120 см.
2. Отступив от рамы вниз 30 см, нужно приварить еще одну трубу (швеллер), которая потребуется для монтажа регулирующих элементов картофелекопалки.
3. Начав с одного из краев, приваривают вертикально к земле металлические стойки, выдерживая шаг длины стоек в 10 см (первая, самая длинная, – 50 см, а потом 40 см, 30 см). К этим стойкам сваркой присоединяют основание, на котором будет крепиться решетка из прутьев.
4. После всех манипуляций необходимо соединить металлические стойки между собой, используя остатки швеллера. В итоге они должны напоминать треугольник.
5. К одному из таких треугольников следует приварить металлическую пластину шириной 30 см. Когда сварочные швы полностью остынут, нужно согнуть ее, используя для этих целей кувалду, затем зафиксировать у второго треугольника. Нож можно изготовить из хорошо заточенных металлических пластин (двух штук), ненужного плуга либо фрагмента трубы (200 мм), изогнутой по форме плуга. Обязательно следует произвести заточку лемеха. Крепить его лучше к элеватору болтами, размер которых 10.
6. Следующим этапом следует приварить арматуру к раме, приступая со стороны металлической пластины. Другая ее сторона должна оставаться в свободном положении. Между арматурой необходимо выдерживать расстояние в 4-4,5 см. Чтобы поднятые клубни из земли не вываливались из решетки, можно по бокам прутьев присоединить сваркой лист толстого металла. Как вариант, вместо элеватора можно использовать барабан-очиститель, выполненный из арматуры с сечением 10 мм в виде полуцилиндра. Его крепят к основанию копалки.
7. На решетку или элеватор нужно установить валы, которые будут реагировать на вращение колес, создавая вибрацию.
8. При помощи подшипников крепят редукционный блок к стержню.
9. В завершение собирается опорно-транспортный узел, в который входят роликовые цепи, колеса, металлические диски, стержень. Благодаря цепям происходит передача вращательных движений на валы. В качестве соединяющего моста выступает стержень, который крепится звездочками. К нему сваркой присоединяются диски, необходимые для установки колес.

Крепление для мини-трактора, мотоблока аналогично крепежу к ним других устройств.
