Про культиваторах для трактора: степняк, кшн, мтз, лемкен, кбм, крн, лідер, поляріс

Междурядный культиватор КРН 5,6

Культиватор навесной для междурядной обработки почвы КРН-5,6 предназначен для междурядной обработки 8-ми рядных посевов кукурузы, подсолнечника, клещевины и других пропашных культур, высеянных с междурядьем 600, 700, 900 мм, с полным подрезанием сорной растительности, качественным рыхлением почвы с одновременным внесением сыпучих минеральных удобрений.

Фото междурядного культиватора КРН-5,6

Обеспечивает качественное рыхление почвы в междурядьях на заданную глубину с уничтожением сорняков, паралелограммная подвеска секций рабочих органов обеспечивает копирование рельефа почвы, шины атмосферного давления и обрезиненные катки культиватора обеспечивают их самоочистку от налипшей грязи, предусмотрен вариант использования культиватора для сплошной культивации с использованием лап плоскорежущих односторонних, наличие транспортного устройства позволяет транспортировать по дорогам общего назначения с габаритом 2,5 м.Основная комплектация: лапы плоскорежущие односторонние (правые и левые), лапы стрельчатые. Иную конструкцию имеет  культиватор КПЭ-3,8.

Технические особенности КРН 5,6

• Крепление секций к брусу рамы производится двумя хомутами и скобой «ласточкин хвост», что повышает надежность крепления и исключает изменение ширины междурядий во время работы. (Аналог – производится Г-образным хомутом и пластиной, что не гарантирует постоянного выдерживания размера междурядий).
•  В обоймах запрессованы металлокерамические втулки с заложенной в них смазкой и установлена дополнительная масленка. (Аналог – в обойме запрессованы чугунные втулки без маслёнки).
•  Установлена двойная защита от попадания пыли и грязи (пыльник и уплотнительное резиновое кольцо). (Аналог – защита отсутствует).
•   В обоймах установлена ось, изготовленная методом механической обработки, с закрепленными на ней по обеим сторонам тяговыми пластинами. (Аналог – в обоймах установлен П – образный круг без обработки, что приводит к смещениям секции во время работы).
•  Установлено широкое копирующее колесо, что позволяет лучше копировать почву независимо от влажности. (Аналог – установлено узкое колесо).
• Конструкция секции

 Рабочие органы закреплены на прямоугольной трубе 60*40мм, что гарантирует надежность крепления и качество выполнения технологического процесса. (Аналог – рабочие органы закреплены на квадрате 25мм).

• полунавесной оборотный плуг для обеспечения высочайшей производительности с гидравлической или ступенчастой регулировкой ширины захвата каждого корпуса в диапазоне от 30 до 55 см
• варианты от пяти- до девятикорпусных для тракторов мощностью от 92 кВт (125 л. с.)
• расстояние между корпусами 100 или 120 см, высота рамы 80 см
• комфортная, не требующая применения инструментов регулировка предплужников
• опорное колесо движется в пределах рамы плуга (начиная с шестикорпусных плугов) для оптимальной вспашки на краю поля и вспашки возле оград или других препятствий
• поставляется также с механической или гидравлической системой защиты от перегрузок непрерывного действия
• поставляется также в Onland -исполнении для вспашки, как в борозде, так и вне борозды.

Для работы на мелких участках лучше выбрать иной агрегат, например, мотоблок Зубр-8.

Технические характеристики навесного культиватора КРН 5,6

Рабочая ширина захвата, м	5.6
Производительность, га/ч (основного времени)	5,6
Глубина обработки, см	6 — 10
Рабочая скорость, км/ч	10
Габаритные размеры в рабочем положении, мм: длина, ширина, высота	1590/6500/1615
Масса, кг	1300
Способ агрегатирования	навесной
Габаритные размеры в транспортном положении, мм: длина, ширина, высота	12280/2240/1725
Агрегатируется с тракторами тягового класса	1,4

Как сделать культиватор для трактора своими руками?

Современные культиваторы для тракторов стоят довольно дорого, в связи с чем многие фермеры предпочитают собирать малогабаритное оборудование этого типа своими руками. Для изготовления небольшой конструкции нужно заранее подготовить следующие инструменты:

• небольшую болгарку;
• диски для резки металла;
• аппарат для сварки с электродами:
• двухстороннюю наждачную бумагу с разными размерами абразива;
• дрель с набором сверл.

С материалов для работы понадобятся:

• квадратные стальные пластины, размерами примерно 15 x 15 см;
• плоские пластины прямоугольной формы – они будут играть роль фрез. Ширина и длина этих деталей зависит от модели трактора. Оптимальными считаются фрезы, шириной 4 и длиной 25 см;
• 16 штук гаек и болтов попарно;
• длинная прочная стальная труба.

Выбирая требуемые для работы материалы, необходимо учесть, что все они должны быть не только максимально прочными, но и устойчивыми к коррозии. Эта необходимость связана с тем, что культиватор на трактор зачастую используется в условиях повышенной влажности, которая является сильным окислителем, и приводит к появлению ржавчины на металлических деталях конструкции.

Для работы также нужно изучить чертежи с размерами и методами крепления деталей в конструкции. От правильности схем во многом зависит конечный результат, поэтому к их выбору следует отнестись с особой тщательностью.

После подготовки можно приступать непосредственно к сборке культиватора для дачи. Алгоритм его изготовления выглядит следующим образом:

1. В самом начале сборки в каждой прямоугольной и квадратной металлической пластине потребуется просверлить по одному отверстию;
2. Далее пластины нужно совместить так, чтобы с каждой стороны квадрата располагалось по одной фрезе. К основанию их можно прикрепить посредством подходящих болтов;
3. Если болты отсутствуют, то детали можно приварить друг к другу. Такого рода соединение будет менее надежным, из-за чего культивация земли трактором будет возможной только на участках с рыхлой почвой. Тем не менее, навесной культиватор должен обладать максимальной прочностью, так как нередко он используется для вспашки твердых пород грунтов, во время которой самым большим нагрузкам поддается фреза и основание конструкции;
4. После совмещения пластин, потребуется проделать в центре оборудования отверстие, сквозь которое нужно просунуть металлическую трубку;
5. Трубку нужно разрезать на две одинаковые части, на каждую из которых потребуется надеть площадку с фрезами. Последняя может крепиться посредством болтов или сварки;
6. Далее необходимо соединить обе части культиватора с валом отбора мощности трактора. Для этого лучше всего воспользоваться сверлом и несколькими подходящими болтами;
7. Вал трактора и трубку с фрезами потребуется просверлить насквозь. Область сверления зависит от модели трактора. К примеру, если в хозяйстве используется трактор Зетор или другие крупногабаритные машины, то сверлить отверстие потребуется ближе к центру ВОМ агрегата. После этого все отверстия нужно совместить, и просунуть сквозь них болт, на который понадобиться надеть гайку и контргайку. В деталях об изготовлении культиватора для трактора расскажет видео.

https://youtube.com/watch?v=hN2c2lj8uxM

перед тем, как тестировать самодельный культиватор, необходимо проверить надежность всех его соединений

Крайне важно, чтобы детали оборудования не болтались, иначе культиватор быстро развалиться под тяжестью грунта. Для начала изготовленный садовый культиватор лучше всего испытывать на рыхлой почве, чтобы убедиться в надежности его соединений

После этого можно постепенно переходить к обработке более твердых пород грунтов.

Культиваторы на трактор

Культиваторы являются одним из самых востребованных видов навесного оборудования. Достаточно вспомнить культиваторы КШУ, Смарагд, Джон Дир, КЛБ. У них есть много различных вариантов использования. С помощью такой навески можно выполнять рыхление почвы, размельчать крупные комья земли.

Смарагд

Культиватор Полярис может выполнять не только разрыхление почвы, но и многое другое. В частности, он способен проводить работы по выравниванию почвы. Использование культиватора КСК по количеству производимых операций можно считать универсальным. Также возможно с его помощью выравнивать грунт, уплотнять землю и делать другие виды работ.

Важно! Обработка земли тракторным культиватором имеет важную особенность: в этом случае не происходит воздействие на грунт без того, чтобы оборачивать его. Основные виды культиваторов, используемых в качестве подвесного оборудования:

Основные виды культиваторов, используемых в качестве подвесного оборудования:

Основные виды культиваторов, используемых в качестве подвесного оборудования:

1. Дисковые устройства. Здесь рабочая часть – это вертикальные острые диски, которые при движении прорезают почву. Они разрыхляет землю, делая её более влагоёмкой, способствуя её аэрации. Такая обработка намного более эффективна, чем ручная с использованием вил.
2. Существуют культиваторы сплошной обработки, использующие стрельчатые ножи. Они установлены таким образом, что при обработке вспарывают задернованную землю, не затрагивая более глубокие слоя. Такая аккуратная обработка на чернозёме не перемешивает плодородного слоя почвы. Данные устройства называют механизмами со стрельчатыми орудиями.
3. Лемешные культиваторы включают в свою конструкцию плуг, однако они не выполняют обычную вспашку. В данном случае лемех в процессе работы не оборачивает почву. Отличительными чертами таких устройств являются широкий охват и возможность присоединения к маломощным тракторам.
4. Обработка грунта, которую проводит культиватор фрезерный, выполняется на 35 см глубину. В результате фрезерования порезанные на части сорняки интенсивно перемешиваются с грунтом.
5. Чизельные механизмы проводят лемешную обработку грунта. При этом в одном устройстве используется несколько режущих инструментов. При обработке такой широкозахватный чизель не выполняет оборачивание грунта.
6. Лесные прицепные культиваторы способны обрабатывать почву, поверхностный слой которой состоит из слежавшихся сухих листьев и старой травы.
7. Культиваторы дискретного микроповышения предназначены для работы на участках, где рельеф неровный. Несмотря на неровности почвы, данный тип устройств обеспечивает выполнение полноценной обработки.

культиватор-на-мтз

Расположение рабочих органов

При подготовке культиватора к работе рабочие органы расставляют по намеченным рядкам так, чтобы кромки лезвий, ближайших к рядку лап, проходили от оси рядка на расстоянии, равном ширине защитной зоны А.

Для полного подрезания сорняков, стрельчатые лапы и бритвы устанавливают в междурядьях с перекрытием 3−7 см. Долотообразные лапы, разрыхляющие полосу почвы шире своего захвата, расставляют без перекрытия.

При установке на секции нескольких рабочих органов, распределяют в шахматном порядке по длине грядиля так, чтобы промежутки между концами крыльев соседних лап составляли не меньше 3 см, для прохода почвы и растительных остатков. Долотообразные лапы закрепляют на грядиле на максимальном расстоянии между собой. На грядиле, ближе к колесу секции, устанавливают окучивающий корпус, что улучшает хорошее копирование рельефа междурядья. На последних секциях монтируют одну-две лапы, так как стыковое междурядье обрабатывают за два прохода.

Что-бы установить рабочие органы на заданную глубину обработки, под колеса секций подкладывают бруски той же толщины, что и под колеса рамы. Длину верхнего звена параллелограммного механизма, грядиль секции, расположить параллельно площадке. Рабочие органы расставляют и закрепляют так, чтобы режущие кромки стрельчатых лап и бритв соприкасались с плитой, а долотообразные лапы опирались на нее носками. В чрезмерно коротком звене, лапы будут опираться на носки.

Соответственно увеличится перемешивание разрыхленного слоя, ухудшится подрезание сорняков, возрастет засыпание растений почвой, дно борозды будет волнистым. При чрезмерном удлинении звена, лапы будут перемещаться «на пятках» и недостаточно заглубляться.

В случае, если на секции устанавливают рабочие органы, для работы на большой или маленькой глубине, то высота подкладок под опорными колесами бруса и колесами секций будет максимальной глубине обработки, уменьшенной на 2−3 см, на глубину погружения колес в почву. Рабочие органы, при работе с наибольшей глубиной, ставят на площадку. Под рабочие органы, работающие на меньшей глубине, устанавливают подкладки высотой, равной разнице глубины обработки первыми и вторыми лапами.

Культиваторы КПС — 4, 5, 6: Технические данные

КПС-4	КПС-5	КПС-6
Тип изделия	полуприцепной	полуприцепной	Полуприцепной/навесной
Агрегатируется (тяговый класс)	1:2	1,4:2	2:3
Рабочая скорость, км/час	до 10	до 10	до 10
Транспортная скорость, км/час	до 15	до 15	до 15
Ширина захвата, м	4	5	6
Производительность, га/час	4	5	6
Глубина обработки, см	6…12	6…12	6…12
Количество рабочих органов, шт	16	20	24
Габаритные размеры без борон, мм
— в рабочем положении
ширина	4100	5050	6080
длина	5000	6780	6780
высота	1050	1050	1050
— транспортном положении
ширина	4100	5050	6080
длина	4570	5780	5780
высота	1730	1730	1730
Масса машины (конструкционная),кг	910	1290	1390
Дорожный просвет, мм	300	300	300
Ширина колеи, мм	2500	2500	2500

Комплекс КРГ-3,6 прицепной

Прицепной культиватор КРГ-3,6 предназначен для работы на сложных грунтах с каменистыми участками и наклонами до 20 градусов. Рекомендуется к использованию в гористой местности. Особенности модели:

• Рекомендуется использовать с тягачами третьего класса мощности;
• Стрельчатые лапы модели имеют ширину режущей поверхности  255 и 355 мм, а также оснащены долотом фронтом захвата 66 мм;
• Обработка до 4,7 Га в час;
• Глубина культивирования — от 5,91 до 13,8 см;
• Изменяемая ширина фронтальной рабочей зоны — от 5,45 до 5,75 м;
• Масса — 0,92 тонны;
• Габариты — 6,6х6,01х1,6 м. при клиренсе 0,3 м;
• Перевод из рабочего в транспортируемое положение осуществляется при помощи гидравлики, подсоединенной к гидросистеме трактора.

Культиватор КРГ-3,6 может использоваться и на равнинной местности при необходимости сплошного рыхления грунта.

Сфера применения и основные функции «КПС-4»

«КПС-4» рыхлит и вспушивает поверхностные слои почвы; эффективно уничтожает сорную растительность и её корни. При установке соответствующего дополнительного оборудования культиватор может также работать не только как паровой, но и как пропашной агрегат, то есть выполнять междурядную обработку полей, без ущерба культурным растениям. А также способен обрабатывать почву с одновременным её питанием, внося удобрения.

Сплошная культивация «КПС-4» разрыхляет поверхностные слои грунта на глубину от 5 до 12 сантиметров, доводя их до состояния мелких комьев, уничтожает всходы и корни сорных трав; выравнивает общую поверхность поля. Разрыхление улучшает воздухо- и влагопроницаемость почвы, способствует качественному питанию культурных растений водой и кислородом, препятствует быстрому испарению воды.

При сплошной культивации ликвидируются сорные травы и предотвращается, на достаточно значительный срок, новое их появление. Поверхностный слой почвы после обработки культиватором получает структуру, наиболее благоприятную для накопления и сохранения влаги и питательных веществ в формах, доступных для усвоения культурными растениями.

Популярни култиватори на трактор

Ако някое от тези устройства (култиватори Stepnyak, Leader, Polaris, Kompaktomat, Neva) се разглежда от гледна точка на тяхното структурно устройство, тогава говорим за конструкция с една рамка или много рамка, включително колела за култиватора, към които са прикрепени работните части на устройството, наречени лапи. В някои случаи те могат да бъдат натоварени с пружина. Последният може да бъде проектиран да изпълнява различни функции. Като работещ инструмент може да се използва например брана, плуг, култиватор, сеялка, мелница или нещо друго..

Култиватор за трактор

Според характеристиките на агрегацията

Култиваторите за непрекъсната обработка на почвата трябва да бъдат свързани към трактора, за да свършат работата. За да направите това, може да се използва един от двата метода:

1. Когато използвате шарнирната версия за тази цел, се използва триточково монтиране.
2. Прикачното устройство за ремарке използва универсален теглич.

В зависимост от дестинацията

Използване на монтирани култиватори KBM, Kompaktomat, Lemken, Salford, KVF, KLZ, KMZ и други се среща за различни цели:

1. За тази цел се използват парни устройства, например, колесен култиватор Leader. Важна част от работата е предсеитбената подготовка на земята.
2. Необходим е редови култиватор за друго приложение. Използва се за грижа за културите. В същото време с негова помощ се извършва следното комбинирано третиране: почвата се бере, плевелите се унищожават, плевелите се унищожават, почвата се разхлабва.
3. Открояват се специални механизми. Те включват, по-специално, култиватори в MTZ, за използване при отглеждането на пъпеши, култиватори, които са предназначени за градинарство и някои други.

Kompaktomat

Според принципа на работа

Обичайно е да се разделят видове култиватори в зависимост от естеството на използваната тяга.. Има две възможности:

1. Понякога трактор, чрез използването на специално задвижване, прехвърля мощност на тяга към механизъм, прикрепен към него.
2. Оборудването на окачването няма собствена сила на издърпване и се движи, защото се дърпа от двигателя на трактора.

Двойная система защиты рамы

В гидросистеме культиватора предусмотрены следующие предохранительные элементы:

Предохранительный клапан

Устанавливается на гидросистему культиватора. Контролирует процесс перевода рамы из транспортного положения в рабочее. Исключает вероятность деформации центральной рамы.

Дроссели с обратным клапаном

Устанавливаются в гидросистеме культиватора для контроля за переводом рамы из рабочего положения в транспортное. Обеспечивают более плавное складывание.

Система отрегулирована на заводе, дополнительная их настройка не требуется.

Устанавливается на все модели КБМ-14,4.

Принцип работы

Поперечный рамный брус опирается на колеса, на нем фиксируются пять рабочих отсеков и высевающие приспособления туковой конфигурации. Для взаимодействия с трактором используется замок автосцепки, который приварен к рамному брусу. Рабочая секция представляет собой параллелограммный механизм с четырьмя звеньями. Он состоит из фронтального кронштейна, звена в виде буквы «П», верхнего регулируемого аналога, грядиля. На последнем элементе зафиксированы: рабочий держатель, рамка опорного колеса, два боковых элемента.

Секции переставляются по раме, что позволяет обрабатывать междурядья шириной 0,6-0,7 м. Основной механизм-параллелограмм на подъемах и спусках колеса, на неровностях грунта гарантирует равномерное перемещение грядиля, сохраняя постоянные углы рабочих органов по глубине и наклону.

Особенности техники

Все модели маленьких экскаваторов на гусеницах или колесной базе созданы для того, чтобы работу больших погрузчиков можно было выполнять в стесненных условиях. Помимо всего данную технику удобно использовать в комбинации с полногабаритными машинами. Гусеничный экскаватор отлично подойдет для задач разной сферы деятельности:

• построение жилищных кварталов;
• создание дорожных полос;
• прокладка новой или демонтаж старой водопроводной системы;
• обустройство садового участка, создание ландшафтного дизайна в парковых зонах;
• высаживание и пересаживание кустарников, небольших деревьев.

Такая техника успешно применяется на производственных территориях, в закрытых цехах, ангарах, промышленных подразделениях. Все перечисленные функции спецтехника может выполнять только благодаря сохранению технических характеристик стандартного экскаватора на колесах или гусенице, но при этом с уменьшенными габаритами.

Рейтинг лучших моделей мини-экскаваторов

Рейтинг лучших моделей определяется исходя из критериев угла разворота стрелы, способности подъема ковша, номинальной глубины копания, эффективности работы, веса и размеров.

Bobcat E32

Экскаватор Бобкэт является представителем класса погрузчиков 3.2-Т с традиционным хвостовым свесом. Весит модель 3219 кг, а ее размеры составляют 466,2х152х242,9 см. В конструкции присутствует силовой агрегат марки Kubota D1803M, который отличается мощностью в 24,2 л.с.

Благодаря данному показателю мини экскаватор может развивать скорость до 4,7 км/ч. Усиление на ковше равняется 31500, а тяговое усилие при этом достигает 34132 Н. При работе на грунте, на него будет происходить давление в объеме 29,2 кПа. Максимальная высота выгрузки в Bobcat E32 – 3,6 м, а глубина вскапывания – 3,4 м. Цена – 2800000 рублей.

ВИДЕО: Обзор работы Bobcat E32

Kubota RX-153S

Японский миниатюрный экскаватор Кубота весит 1,5 т и имеет гусеничную ходовую часть. В конструкции присутствует трехцилиндровый двигатель с мощностью 18 л. с. или 13,2 кВт. Достаточно вместительный ковш способен разгружаться на высоте до 2,9 м, а погружаться в землю на глубину в 1,9 м.

Топливный бак вмещает до 20 л, а гидравлический – 16,2 л. Объем ковша составляет 0,1 м3, его ширина 35-40 см. Сама техника имеет размеры 330х120х220 см. Цена – от 600000 рублей.

ВИДЕО: Обзор работы Kubota RX-153S

https://youtube.com/watch?v=0n3PZutPOCs

Geogid 20G

Данная модель весит немного больше предыдущей – 2,7 т. Мощность силового агрегата составляет 13,5 кВт, при этом скорость передвижения может достигать 5 км/ч. По размерам это достаточно большая спецтехника, они равны следующим показателям – 420х140х240см.

Лучшие модели

Ассортимент мини-экскаваторов уже представлен более 10 производителями и множеством моделей, каждая из которых имеет интересные характеристики и поможет произвести ту или иную работу. Важную роль играет для мини экскаватора размеры, ведь они показывают насколько техника мощная и производительная. В числе наиболее популярных брендов можно выделить: Volvo, Bobcat, Isuzu, Yanmar, Komatsu, Скорпион. Предлагаем три наиболее интересные модели.

Культиваторы для тракторов, минитракторов – виды

Если вы пользуетесь минитрактором для проведения сельскохозяйственных работ, то вам обязательно нужно приобрести культиватор для минитрактора. Этот агрегат просто незаменим при обработке почвы.

Используются культиваторы для тракторов не только на масштабных фермах, но и на мелких небольших земельных участках. С их помощью можно подготовить землю для дальнейшей посадки полевых культур. Разберемся с ними более подробно.

Разновидности

Перед тем, как выбрать культиватор для минитрактора, стоит разобраться с их разновидностями. Сегодня существуют такие типы:

1. Стреловидный. Выполнен в форме согнутых стрел, которые, во время работы, могут покрыть довольно большую площадь земли. В движении разрезают землю, перемалывают сорняковые культуры;

Дисковые. Напоминают тарелки (изготовленные из железа). Преимущество – большой вес, который позволяет получить однородную почву; Зубъеподобрные. Рама такого устройства имеет торчащие спицы, которые, при перетаскивании по земле, перерабатывают почву.

Стрелковидный культиватор для минитрактора

Культиватор на трактор сплошной обработки и пропашной агрегат

Такой культиватор для минитрактора подразделяется на два подтипа:

1. Пропашной. Используется для ухода за посевными культурами, уничтожения сорняковых растений, и окучивания почвы. Принцип работы – прохождение рабочими элементами по земле, но только между рядами посевов. Чтобы растения не повреждались во время работы агрегата, он дополнительно комплектуется специальным защитным оборудованием. Культиватор на минитрактор может иметь массу настроек.
2. Паровой (предпосевной). Применяется при обработке почвы, которая в будущем будет засаживаться. Рабочая глубина этой машина должна иметь параметры, соответствующие глубине посева семени. Рыхление с помощью такого культиватора производится намного быстрее, нежели обычной мотыгой или плугом. «Питается» такая машина от мощности трактора.

Навесной культиватор для минитрактора

Используются такие модели агрегатов только в тех случаях, когда культиватор не оснащен собственной ходовой системой, или же эта система может поддерживать нормальную работу только определенной части агрегата.

Соединительным элементом такого агрегата выступает система «трех точек»

Именно благодаря этой системе агрегат будет двигаться только по строгому маршруту, что предельно важно при обработке уже засеянных участков земли

Прицепной культиватор к минитрактору

Такой культиватор на ИТЗ или любой другой минитрактор применяется только в том случае, когда нет нужды проводить обработку земли с повышенной точностью.

Этот аппарат агрегации для тракторов МТЗ чаще применяется для работы на предпосевной почве большой площади.

Преимущества таких аппаратов заключаются в том, что центры рамы при повороте не зациклены только на одной петле сцепки, а разделяются на горизонтальные и вертикальные. Это снижает нагрузку на машину и делать повороты под узким углом.

Какой агрегат выбрать – зависит от каждого конкретного случая.

Классификация культиваторов для МТЗ 82(80)

Почвообрабатывающие устройства подразделяются на группы с учётом способа агрегатирования и вида выполняемых операций.

По способу присоединения к трактору обрабатывающие машины подразделяются:

• Прицепные — соединяются через прицепное устройство задней навески трактора. Подъём и опускание рабочих органов осуществляется выносным гидроцилиндром в составе прицепного культиватора. Ввиду наличия в конструкции культиватора ходовой части преимуществом прицепного агрегата является сбалансированная нагрузка на оси трактора.
• Навесные – соединяются жёстко с трёхточечной навеской трактора. Перевод положения агрегата производится гидроцилиндром задней навески трактора. Навесной агрегат имеет значительно меньшие габариты, что повышает его манёвренность.

Как правило, производители сельхоз техники выпускают аналоги навесных машин в прицепном варианте в случае оправданного спроса потребителя.

По целевому использованию оборудование подразделяется:

• Культиваторы для сплошной обработки почвы применяются при предпосевной подготовке почвы, обработки пара и послеуборочного лущения стерни. Соединятся с трактором  могут, в зависимости от конструкции устройства как в навесном, так и в прицепном варианте.
• Культиваторы для междурядной обработки посевов применяются для пропашных культур с возможностью одновременной подкормки посевов минеральными удобрениями. Устройства отличаются навесным агрегатированием, так как жёсткое соединение с трактором обеспечивает строгий ход рабочих органов, в обрабатываемой междурядной зоне.
• В группу культиваторов специального назначения входят устройства, применяемые в определённых видах работ, такие как содовые и виноградниковые культиваторы. Устройства отличаются усиленными рабочими органами способными обрабатывать задернелые и поросшие древесной порослью почвы. Дополнительно культиваторы могут оснащаться измельчающими активными органами для мульчирования веток и сорняков.

Популярні культиватори на трактор

Якщо будь-яка з цих пристроїв (культиватори Степняк, Лідер, Поляріс, компактомат, Нева) розглядати з точки зору їх конструктивного пристрою, то мова йде про Однорамна або многорамной конструкції, що включає колеса для культиватора, до якої приєднані робочі органи пристрої, які називаються лапами. У деяких випадках вони можуть бути пружинними. Останні можуть бути призначені для виконання різних функцій. Як робочий інструмент може, наприклад, використовуватися борона, плуг, розпушувач, сівалка, фреза або що-небудь інше.

Культиватор для трактора

За особливостями агрегації

Культиватори для суцільного обробітку грунту для виконання роботи необхідно під’єднати до трактора. Для цього може бути використаний один з двох способів:

1. При застосуванні навісного варіанти для цієї мети використовується кріплення на трьохточкову навішення.
2. При причіпному з’єднанні використовується універсальна зчіпка.

Залежно від призначення

Використання навісних культиваторів КБМ, компактомат, Lemken, Salford, КВФ, КЛЗ, КМЗ і інших відбувається з різними цілями:

1. Для цієї мети використовуються парові пристрої, наприклад, колісний культиватор Лідер. Важлива частина робіт полягає в проведенні передпосівної підготовки землі.
2. Культиватор просапної потрібен для іншого застосування. Він використовується для догляду за посівами. При цьому з його допомогою проводиться наступна комбінована обробка: підгортають земля, знищуються бур’яни, знищується бур’ян, виконується розпушування грунту.
3. Особливо виділяються спеціальні механізми. До них, зокрема, відносять культиватори на МТЗ, для використання при вирощуванні баштанних культур, культиватори, які призначені для роботи в саду і деякі інші.

компактомат

За принципом роботи

Прийнято розділяти види мотокультиваторов за характером використовуваної тяглової сили. Існує два варіанти:

1. Іноді трактор за допомогою використання спеціального приводу передає тяглову силу на приєднаний до нього механізм.
2. Підвісне обладнання не має власної тяглової сили і рухається тому, що його тягне мотор трактора.

Перечень работ по видам технического обслуживания

Для того чтобы составить актуальный перечень работ по видам ТО, обратимся к нормативной документации и инструкции по эксплуатации. В качестве примера, возьмем нормативный документ по эксплуатации широкозахватных универсальных культиваторов ПОЛЯРИС-8, 10, 12 и их модификаций производства Белинсксельмаш.

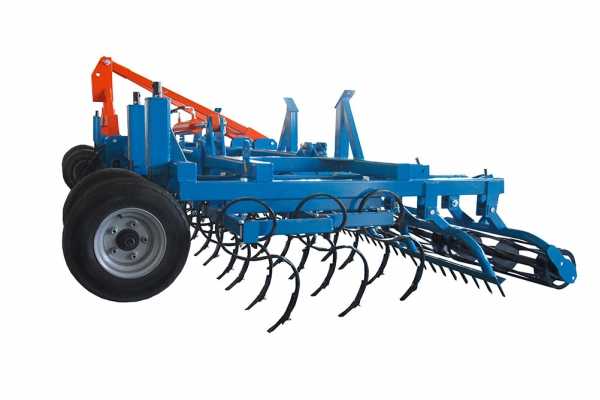

Универсальный культиватор Полярис производства Белинсксельмаш в поле

Техническое обслуживание при эксплуатационной обкатке

1. При подготовке орудия к работе стоит очистить его от пыли, грязи, консервационной смазки, в том числе составные части культиватора. Кроме того требуется осмотреть и при необходимости подтянуть крепления рабочих органов прицепа и опорных колес, проверить регулировку всех механизмов агрегата. Резьбовые соединения должны быть затянуты максимальным крутящим моментом.

2. При проведении эксплуатационной обкатки проверьте правильность агрегатирования культиватора с трактором, надежность крепления составных частей и при необходимости подтяните резьбовые соединения, проверьте надежность и работоспособность всех механизмов.

3. По окончании обкатки следует осмотреть и очистить машину от пыли, грязи и растительных остатков, проверить и при необходимости провести регулировку механизмов и правильность агрегатирования машины, проверить и при необходимости подтянуть крепления рабочих органов, колес и прицепного устройства (колеса должны вращаться свободно), произвести смазку ступиц и кронштейнов колес, ступиц борон, лап и оси рабочих органов, втулки соединения механизмов подъема транспортных колес, втулок (литол-24, в масленку нагнетать до момента появления из зазора свежей смазки, выдавленную смазку с поверхности детали удалить).

Ежесменное ТО и первое ТО-1

1. При проведении данного типа ТО стоит также очистить культиватор от пыли, грязи и растительных остатков и произвести подтяжку резьбовых соединений, а также смазку основных узлов по мере необходимости. В дополнение к данному виду операций подходят все вышеперечисленные действия, что и при эксплуатационной обкатке.

Обязательным условием является смазка ступиц и кронштейнов колес, ступиц борон, лап и оси рабочих органов, втулки соединения механизмов подъема транспортных колес, втулок.

1. При подготовке к длительному хранению стоит, как и при любом другом ТО, очистить культиватор от пыли, грязи и растительных остатков. Затем доставить орудие на место хранение: открытая площадка или крытый навес (этот вариант лучше).

2. Следующим масштабным шагом является подготовка к хранению составных частей культиватора. Для этого следует ослабить пружины рабочих органов, покрыть поверхности шин светозащитным составом, снизить давление в шинах до 70% рабочего давления.

3. Далее по возможности провести консервацию: винтовые и резьбовые поверхности деталей и сборочных единиц протереть щеткой, смоченной в уайт-спирите, затем покрыть консервационной смазкой. Консервационную смазку наносить в расплавленном состоянии при температуре до 80 °C кистью (тампоном).

Слой смазки после нанесения должен быть ровным, без подтеков, воздушных пузырей, инородных включений. Дефекты должны устраняться повторным нанесением смазки.

4. Металлические неокрашенные поверхности рабочих органов культиватора протереть ветошью, смоченной в уайт-спирите, просушить и покрыть лаком, детали и сборочные единицы с поврежденной окраской очистить от ржавчины, грязи и окрасить. Окраску поверхностей культиватора с поврежденным лакокрасочным покрытием производить по ГОСТ 5282 при температуре не ниже 15оС. Краску наносить на сухую поверхность. Подготовку металлических поверхностей перед окраской производить по ГОСТ 9.402 (рекомендательный характер).

5. При обнаружении деталей, пришедших в негодность, заменить их новыми или отремонтировать. Установленные на культиваторе детали должны сохранять кинематику и работоспособность культиватора.

6. Установить культиватор на деревянные подставки. Техника должна опираться рамой и рабочими органами на деревянные подставки, чтобы элементы конструкции не касались земли. Рама культиватора должна иметь устойчивое положение.

При снятии сельхозмашины с хранения стоит выполнить три простых шага: снять орудие с подставок, очистить культиватор от пыли и консервационной смазки, затянув при этом все соединения, и проверить состояние опорных колес с доведением давления в шинах до требуемого.
