Навесное оборудование для мотоблоков - соха, сошник, полольник, видео

Предназначение понижающего редуктора

Ходоуменьшитель является обычным понижающим редуктором, который приумножает вращательный момент благодаря уменьшению оборотов мотора. Эксплуатация ходоуменьшителя рациональна: при возделывании плодородных либо невозделанных земель, большой глубине пахоты, транспортировки тяжёлых грузов, либо применении тяжёлого навесного оснащения. При повседневной работе в подобных условиях необходимо наиболее тщательно контролировать процедуру работы.

Правильным решением стало бы сбавить обороты мотора и трудиться с наименьшей скоростью. Однако в подобной ситуации утрачивается и мощность, что неприемлемо. Тут и приходят на выручку мотоблочные уменьшители хода редуктора. Они дают возможность, не убавляя оборотов мотора, а, следовательно, и не лишаясь мощности, получить оптимальный контроль над процедурой обработки, и даже увеличить мощность.

Какое навесное оборудование для мотоблока можно сделать своими руками?

Здесь все зависит от квалификации домашнего мастера и набора инструмента, которым он располагает. Новичкам мы советуем начинать свои опыты с самых простых конструкций – веерной картофелекопалки или окучника.

Конструкция устройства для копки картофеля представлена на эскизе. Она состоит из широкой гнутой пластины (лапы), приваренной к вертикальной сошке и полевой планке. К задним краям лапы с помощью сварки крепятся зубья из арматуры.

Из окучников проще сделать дисковую модель. Ее главные элементы – диски можно вырезать из торцов старых газовых баллонов. У них подходящая форма, диаметр и толщина металла.

Конструкционных решений самого устройства придумано достаточно много, в этом вы можете убедится посмотрев видео-ролики самодельщиков, а также различные сборочные схемы.

Кроме тарельчатых дисков потребуются:

две стойки из стальной полосы;
два подшипника качения;
болты для крепления стоек к раме и регулировки поворотных секторов;
поперечина из профильной трубы;
Т-образный поводок.

Главное условие качественной работы такого механизма – точность изготовления всех деталей и симметричность установки дисков. В противном случае его будет уводить во время движения с борозды.

Похожих записей нет

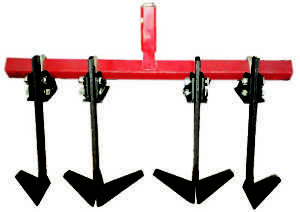

Окучники

Это приспособления, предназначенные для окучивания картофеля и других культур, а также для прополки и распашки междурядий. Различают три вида окучников, которые могут навешиваться на мотоблок.

Зубовые. Эти насадки могут быть однорядными и двухрядными. Зубья жестко закрепляются на раме и располагаются четко на оси колес мотоблока. Во время работы зубья пропалывают междурядья, одновременно окучивая землей кусты картофеля или другой культуры. Обычно ширина между зубьями (для двухрядных моделей) составляет 25 — 30 см. Такими насадками преимущественно оснащаются агрегаты мощностью 4 — 6 л. с.

Дисковые. Здесь диски похожего плана, как на дисковой бороне. Такой окучник отлично справляется с сорняком и окидывает землей кусты. Некоторые окучники имеют зазубрины на дисках. Диски с зазубринами хорошо справляются с густым сорняком. Расстояние между дисками может регулироваться в зависимости от ширины грядки.

Роторные. В отличие от двух предыдущих видов окучников, роторные являются активными, то есть для них не нужна сцепка — они устанавливаются вместо колес мотоблока. Отлично рыхлят землю, окучивают грядки и срезают сорняк. Но, на наш взгляд, они менее удобные, так как для их установки нужно снимать колеса, что занимает время.

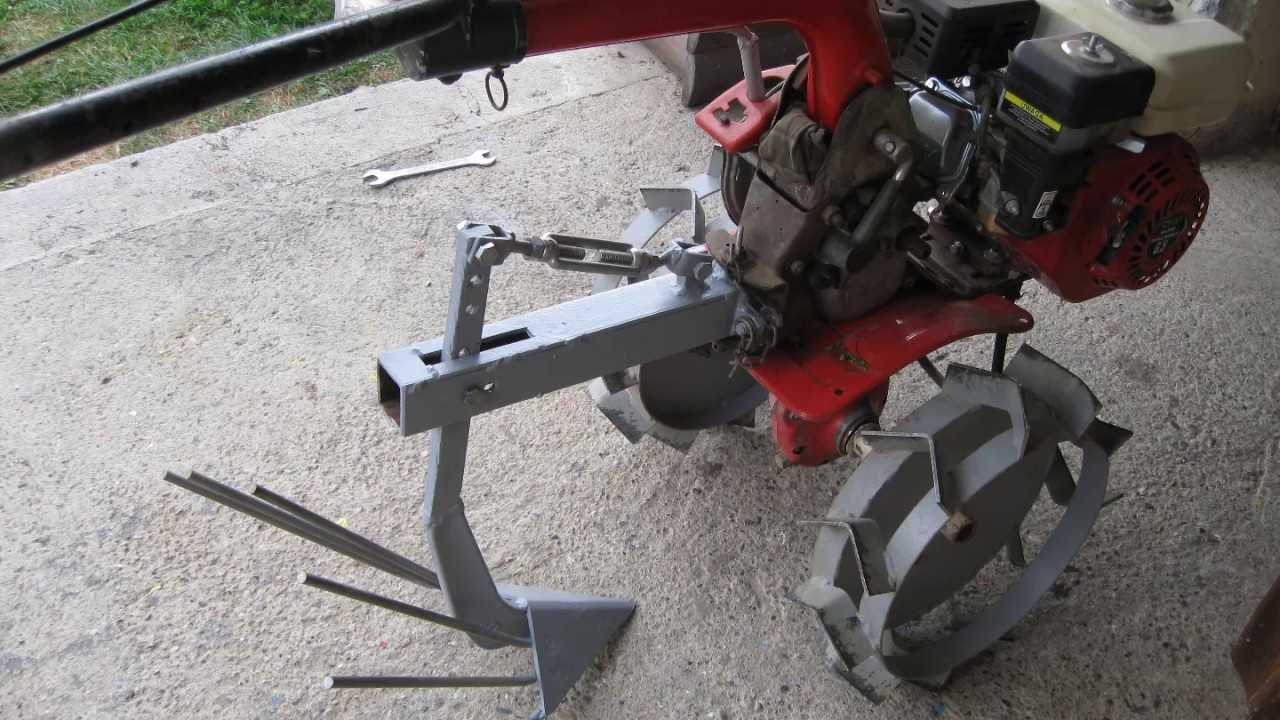

Подробности и нюансы

Важно понимать, что сошник, устанавливаемый на мотоблоки и мотокультиваторы, не способен выполнять ту же работу, что и аналогичные устройства на «больших» тракторах. Бессмысленно ждать от них:

подрезки;
рыхления земли;
формирования канавок.

Есть только две доступные функции: регулировка глубины и темпа обработки земли, а также дополнительная опорная точка при хранении. Оттого могут встречаться различные наименования этой детали:

упор-ограничитель;
регулятор вспашки по глубине;
шпора (в линейках ряда европейских фирм).

Сошники, ставящиеся на отдельные модели мотоблоков (культиваторов), могут иметь всего 2 регулировочных положения. Есть даже такие, у которых заглубление острого конца не регулируется. Пример — фирменный сошник Caiman Eco Max 50S C2. Зато возможно изменение скорости перемещения культиватора путем манипуляций с ручками. К сведению: на мощных культиваторах и мотоблоках сошник обязательно должен свободно перемещаться вправо и влево.

Правильная организация работы при использовании сошника такова:

нажатие рукояток;
остановка культиватора;
ожидание, пока будет разрыхлена земля вокруг фрез;
повторение на следующем участке.

Когда планируется распашка целины, обычно заглубление фрез делают сравнительно небольшим, чтобы оценить результат. Лишь после обработки пробной доли участка можно сказать, нужно ли менять глубину или нет. Если мотор при сокращении глубины обработки начинает разгоняться, приходится заглублять сошник чуть больше. На мотоблоки типа «Нева» регулятор устанавливают для начала в среднем положении. Затем, ориентируясь на плотность земли и легкость ее преодоления, проводят окончательную регулировку.

О том, что такое сошники для мотоблока и как правильно их установить, смотрите в видео ниже.

Оборудование для мотоблока

В качестве дополнительного оборудования часто применяют следующие приспособления для мотоблока:

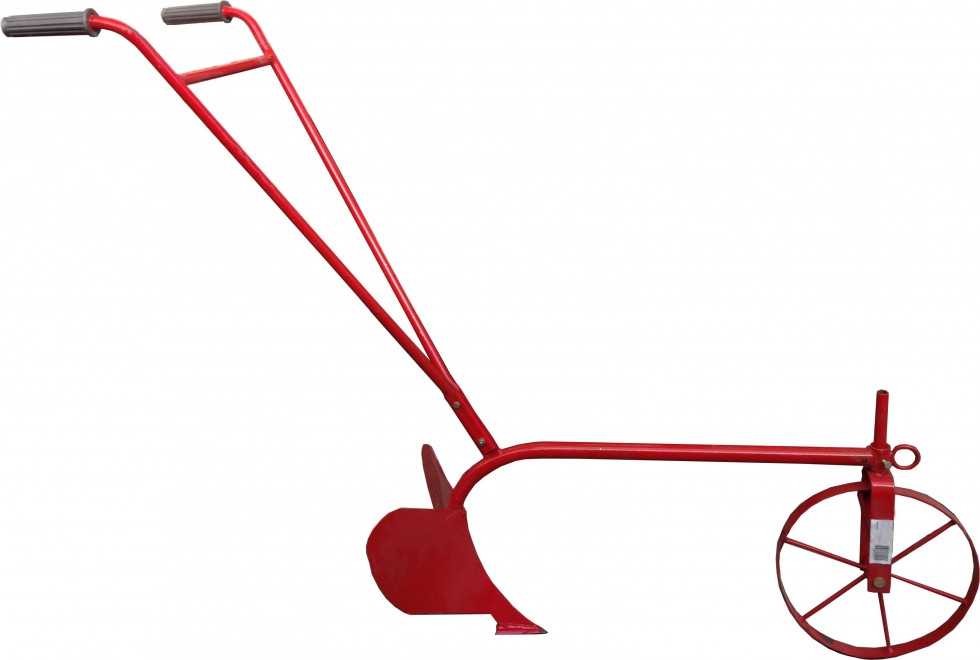

Рисунок 1. Навесной плуг для мотоблока.

фрезы для обработки земли;
грунтозацепы на колеса;
плуг для пахоты (рис. 1);
окучник для выравнивания борозд и для борьбы с сорняками;
разного рода сажалки и сеялки;
картофелекопалка (рис. 2), выкапывающая любые корнеплоды на глубине до 25 см;
косилки для удаления мелкой поросли и травы с газонов;
щетка для подметания;
роторный снегоуборщик;
отвал для уборки снега;
тележка для транспортировки грузов;
мотопомпа для полива растений;
приставка деревообрабатывающая.

Рисунок 2. Картофелекопалка для мотоблока.

Любая приставка к мотоблоку расширяет его функциональные возможности. А если приобрести целый комплект навесного оборудования (рис. 3) — работа на дачном или приусадебном участке значительно упростится. Картофелесажалка помогает посадить клубни в землю. Некоторые модели этого устройства имеют специальный бункер для удобрений. Одновременно с посадкой происходит и подкормка. Осенью приходит на помощь картофелекопалка. Эта приставка к мотоблоку выкапывает клубни и отделяет их от земли. В конечном счете она экономит силы оператора. Она обычно бывает в комплекте навесного оборудования на мотоблок, но при желании можно соорудить своими руками изделие, не уступающее заводскому.

Насадкой для мотоблока часто становится косилка для травы. Она бывает роторная и сегментная. Для обработки больших по площади участков рекомендуется приобретать роторную косилку. Она гораздо проще в обслуживании. Сегментное изделие срезает траву более качественно. Ее потом проще убрать с газона граблями. Но и стоимость сегментной косилки выше роторной.

К мотоблокам и навесному оборудованию относятся плуг для пахоты и почвофреза. Плуг срезает слой почвы и переворачивает его. Крупные комья разбиваются фрезой. Окучник — это разновидность плуга. С его помощью делают борозды перед посевом сельскохозяйственных культур и окучивают взошедшие растения.

Для посадки семян используют навеску для мотоблока — сеялку. С ее применением получаются аккуратные и ровные ряды. Уборка урожая осенью значительно упрощается. К некоторым мотоблокам в комплект навесного оборудования входит подобное устройство.

Рисунок 3. Комплект навесного оборудования для мотоблока.

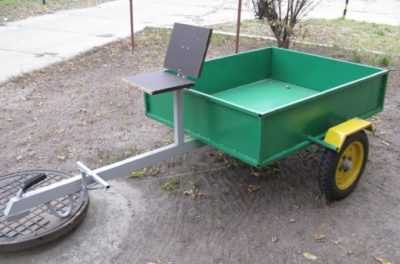

Для перевозки грузов используют насадку на мотоблок в виде кузова. Он может быть самосвальным и бортовым. Перевозить можно удобрения, кирпичи, песок, саженцы, различные инструменты и другие вещи. Такой прицеп обычно подходит к разным моделям мотоблоков. Для удобства пользования приобретают или делают своими руками дополнительное сиденье для оператора (рис. 4). Адаптер с сиденьем не мешает навешивать другое дополнительное оборудование.

Комплект навесного оборудования обычно не включает в себя ямобур, роторную щетку и нож-отвал. Эти приставки для мотоблока присоединяются обычно к мощным образцам. Но фермеры делают их самостоятельно и навешивают на свои блоки. С их помощью убирают свежий снег, подметают дорожки, убирают мусор, бурят ямы для установки столбов и посадки деревьев. Для установки самодельного оборудования заводы-производители выпускают различное дополнительное оборудование:

грунтозацеп на колеса;
сиденье-адаптер;
прицеп-тележка;
упорный рычаг (сошник);
сцепка;
другое оборудование.

Все это можно выполнить самостоятельно, используя профилированные или круглого сечения трубы, листовую сталь разной толщины, крепежные болты и гайки, колеса, сварочный агрегат.

Виды колес

Такой агрегат, как мотоблок, используется в самых разных видах работ, поэтому колеса, устанавливаемые на него, должны быть тоже разными. Рассмотрим предлагаемые производителями модификации:

Пневматического типа.
Тяговые.
Цельнолитые резиновые изделия.
Детали из металла со сцепками.

Пневматические

Необходимы для вспашки почвы или распахивания грядок. Для качественного проведения работ колеса должны иметь ширину больше двадцати сантиметров при диаметре 40 и больше сантиметров. Приветствуется ярко выраженный протектор. Такой агрегат более устойчив, а все дефекты будут заметны на поверхности шин. Как правило, такими деталями укомплектовываются мотоблоки Нева.

Тяговые

В просторечье эти изделия называются елочкой — за своеобразный рисунок на протекторе. Ширина захвата у них универсальная. Этот вариант используется для транспортировки грузов, или навешивания специального оборудования.

С тяговыми колесами ваш агрегат сможет пройти по бездорожью и даже рыхлому снегу. Резина, установленная на нем, отличается высокой прочностью и износостойкостью.

Цельнолитые

Такие детали отличаются повышенной мощностью шин. Их обычно используют на агрегатах дизельных типов, более похожих на небольшие трактора, такие как МТЗ.

Металлические с грунтозацепами

Это тяжелые детали, которые при работе обеспечивают мотоблоку дополнительную мощь. Специальные зубья позволяют технике двигаться даже по очень сложной и вязкой почве

Самая большая нагрузка приходится на опорное колесо, поэтому не его выбор стоит обращать самое пристальное внимание

При выборе прицепа нужно следить, чтобы колеса в нем имели аналогичное строение. Тогда при перевозке тяжелого груза давление на мотоблок и прицеп будет компенсировано.

«Гусиные лапки»

Вторым типом фрез является модель «гусиные лапки», получившая такое оригинальное название за счёт треугольной формы режущих деталей. Аналогично с саблевидным типом устройства, размер и количество режущих компонентов зависит от веса основного агрегата. Например, для мотоблока МТЗ рекомендуется устанавливать четыре и больше деталей, а для других схожих моделей всего три. По сути, вы можете поставить неограниченное количество ножей, как сочтёте нужным, но необходимо учитывать, что мощность мотоблока со слабым двигателем существенно упадёт.

При помощи «гусиных лапок» чаще всего обрабатывают сложные виды грунтов и целинные земли. Но стоит отметить, что в случае, если почва содержит большое количество корней разветвлённой формы, система может забиваться и давать сбои.

Любой тип фрезы требует первичной проверки и дальнейшего бережного отношения

Широкое применение данный тип фрез получил в восьмидесятые годы во времена СССР, когда началось активное развитие самодельных приспособлений в хозяйственном секторе. Фермеры были вынуждены искать способы, как увеличить производительность на своих участках и по этой причине учились создавать фрезы для мотоблоков собственными руками. Следует сказать, что с тех пор конструкция агрегата не изменилась, что ещё раз доказывает его неподвластную времени эффективность.

Как собрать «гусиные лапки»

Основным элементом почвенного устройства является приводная втулка, параметры которой должны быть не меньше пяти мм длины стенки, а оптимальным показателем считается примерно семь мм. Далее необходимо проточить внутренность так, чтобы она легко одевалась на вал, и сделать специальное отверстие под осевую трубу глубиной тридцать или сорок мм.

Что касается самой осевой трубы, то она, как правило, изготавливается на основе стандартной модели АЕ25-32, но допускается применение и других аналогичных деталей. Существует два вида готовой трубы: разборный и неразборный, все зависит от ваших ожиданий. Но если верить отзывам фермеров, то разборный вариант всё же считается наиболее эффективным, так как всегда есть возможность добавить или убрать ножевые установки. Как будет вести себя мотоблок на определённом участке предугадать невозможно, и по этой причине лучше на всякий случай иметь запасной вариант модификации.

Обязательно почитайте: Мотоблок Беларус 09н

Выбрав подходящий тип осевой трубы, необходимо установить на неё специальный фланец для дальнейшего крепежа ножевых установок. Общая длина такого приспособления будет зависеть от ширины ножей и их отдалённости друг от друга. Оптимальная ширина треугольных ножей равняется примерно 60-80 мм, так как более крупные размеры заметно увеличивают сопротивление агрегата земле и ухудшают его работу. Сами ножевые вставки должны быть изготовлены из плотной стали и иметь толщину 3-5 мм. Далее следует собрать стойку режущего элемента, которая состоит из изогнутой полосы и заточенной кромки.

«Гусиные лапки» хорошо обрабатывают каменистые грунты и уничтожают сорняки

Соединив ножевую установку и осевые трубы, вы получите общую конструкцию модульного элемента. Собственно, это и есть финальная стадия создания «гусиных лапок» и вы можете провести первый «обкат» самодельной установки. Также, перед тем как начинать процедуру изготовления фрезы, стоит предварительно сделать небольшой чертёж, чтобы уменьшить риски порчи деталей. Нужный чертёж можно найти во многих автомобильных изданиях или же на просторах интернета, если вы имеете техническое образование и понимаете конструкцию фрезы, можно изготовить примерный план самостоятельно.

Какое дополнительное оборудование для культиваторов необходимо в хозяйстве?

Самые используемое дополнительное оборудование для культиваторов: прицеп, плуг, окучник, сиденье-адаптер, сцепки, грунтозацепы.

Прицепы для культиватора

Прицепы для культиваторов необходимы, чтобы перевозить различные грузы. Вес перевозимых грузов варьируется от 250 до 500 кг, и зависит от модели культиватора. Для удобства водителя прицепы оборудуют сиденьями.

Культиваторные плуги

Культиваторные плуги используют для вспашки на больших участках земли. Также, используя плуг, можно выкапывать и сажать картофель. Если его правильно настроить, во время вспашки плуг самостоятельно будет углубляться на нужную глубину. Для этого не потребуются особые физические усилия.

Окучник для культиватора

Используют окучник для культиватора, чтобы окучивать картофель и создавать борозды во время посева овощей. Окучники выпускаются одно- и двухрядные.

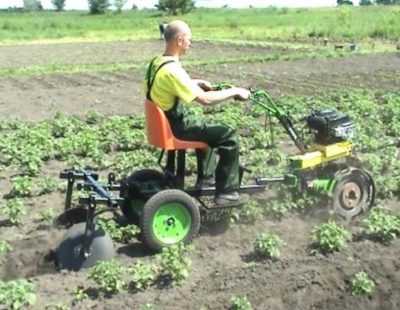

Сиденье-адаптер

Сиденье-адаптер превращает культиватор в минитрактор. Он представляет собой задний мост, с установленным сиденьем для водителя, и сцепкой для прицепного оборудования.

Картофелекопалка для мотокультиватора

К дополнительному навесному оборудованию, также можно отнести картофелекопалку — облегчит уборку картофеля; навесные косилки — это приспособление косит траву; картофелесажалка — облегчит уборку картофеля; полольник — поможет в прополоть междурядья; снегоуборщик — быстро и эффективно уберет снег; механическая щетка — это приспособление уберет мусор; насосы — быстро польет земельные участки.

Обзавестись навесным оборудованием к культиватору — сделать ценное приобретение для своего хозяйства. Специальное оборудование значительно повышает эффективность труда и делает меньше физическую нагрузку на фермеров.

Чтобы работать с навесным оборудованием, не нужно специализированные познания и особые навыки. Высокая производительность и простота в использовании культиваторов позволяет эффективно и быстро решать поставленные задачи на приусадебном участке.

Этапы изготовления

Весь процесс изготовления агрегатов для мотоблока своими руками условно можно разделить на несколько этапов. Для начала необходимо определиться, какое оборудование необходимо и какие функции оно будет выполнять. К примеру, если речь идет о прицепе, то в зависимости от выполняемых видов работ может изменяться конструкция. Самодельная тележка для мотоблока может обладать способностью выгружать грузы самостоятельно. Это очень удобно, если речь идет о перевозке насыпью удобрений, почвы, убранных овощей. В таких случаях поднять кузов и высыпать все гораздо проще, чем разгружать это вручную.

Следующий этап – расчет и изготовление чертежа

На этом этапе важно, чтобы мотоблок и полученное оборудование могли работать «в паре». Это касается мощности, размеров, способа крепления и многих других факторов. После подготовки чертежа, когда известны необходимые материалы и инструменты, можно приступать к их подготовке

Работа будет выполняться быстрее, если все будет подготовлено заранее. В таком случае не нужно будет бросать работу и ехать в магазин за недостающими деталями

После подготовки чертежа, когда известны необходимые материалы и инструменты, можно приступать к их подготовке. Работа будет выполняться быстрее, если все будет подготовлено заранее. В таком случае не нужно будет бросать работу и ехать в магазин за недостающими деталями.

И только когда все этапы подготовки пройдены, можно приступать собственно к изготовлению. На строительство может уйти много времени и сил. Но результат того стоит.
