Как пользоваться рефрактометром: разновидности, настройки, инструкции?

Как выбрать рефрактометр для меда?

Портативные рефрактометры предназначены для исследований разных продуктов, но по внешнему виду они практически ничем не отличаются. Чтобы выяснить, подходит ли конкретный прибор для меда, следует исходить из двух параметров:

• Химического состава исследуемого раствора. Для меда и других сахаросодержащих растворов нужен рефрактометр, который определяет количество сахара и влажность раствора. Приборы, которые измеряют уровень белка и сухого остатка в молочной пробе, пригодны для анализа молока и молочных продуктов. Для исследования меда они не подходят.
• Значений шкалы Brix. Мед относится к высоко насыщенным растворам, поэтому для него подойдут рефрактометры со следующими значениями шкалы Brix – 45-82%, 58-92% или 0–87%.

Рефрактометры, лучше всего подходящие для аптек: рефрактометры типа Аббе, серия NAR/DR-A1, ATAGO.

NAR-1T Liquid

DR-A1 Рефрактометры серии NAR или DR-A1 предназначены для измерения показателя преломления и средней дисперсии неагрессивных жидкостей. Это очень качественный приборы. Простые в обслуживании. Минимальны в содержании. Фактически расходный материал для этих рефрактометров – лампочка (источник света). Рефрактометры ATAGO серии NAR или DR-A1 применяются:

1. В медицинских учреждениях для определения белка в моче, сыворотке крови, плотности мочи, анализ мозговой и суставной жидкости, плотности субретинальной и других жидкостей глаза. Использование рефрактометра позволяет значительно сократить затраты времени при массовых обследованиях пациентов.
2. В фармацевтической промышленности рефрактометры ATAGO могут применяться для исследования водных растворов различных лекарственных препаратов: кальция хлорида (0% и 20%); новокаина (0,5%, 1%, 2%, 10%, 20%, 40%); эфедрина (5%); глюкозы (5%, 25%, 40%); магния сульфата (25%); натрия хлорида (10%); кордиамина и т.д.
3. В пищевой промышленности используют рефрактометры ATAGO на сахарных и хлебных заводах, кондитерских фабриках для анализа продуктов и сырья, полуфабрикатов, кулинарных и мучных изделий, для определения влажности меда (до 30 %). В производстве сахара широкое применение получили поляриметры АТАГО. Поляриметры на сахарном заводе измеряют концентрацию и чистоту сахара в сахарной свекле или сахарном тростнике на этапе приемки сырья.

Для определения доли сухих веществ в различных суслах (ГОСТ 5900-73), сахароагаровом сиропе, сиропе для мармелада, зефира, кремов и пряников.

Для определение массовой доли растворимых сухих веществ по сахарозе (% Brix) в продуктах переработки плодов и овощей, для определения процентного содержания жира в твёрдых продуктах питания (пряниках, вафлях или хлебобулочных изделиях) концентрации солей.

4.При обслуживании техники применяются рефрактометры ATAGO для определения с большей точностью объёмной концентрации противокристаллизационной жидкости «ИМ», которая добавляется в авиационное топливо в количестве от 0,1 до 0,3%. Дальнейшая обработка результатов ведется согласно «Методическим рекомендациям по анализу качества ГСМ в гражданской авиации» Ч. II стр.159. Опыт использования рефрактометров показал, что эти приборы значительно сокращают время и повышают достоверность получения анализов по процентному содержанию жидкости «ИМ» в авиационном топливе.

Использование рефрактометра для проверки меда

Влажность меда имеет очень большое значение при определении его качества. Используя рефрактометр для меда, можно осуществить проверку в любом месте, причем очень быстро. Вместе с тем не потребуется ничего кроме портативного прибора и непосредственно продукта – меда.

Рефрактометр определяет влажность меда

Требования ГОСТа (19792-2001) к меду в достаточной мере строги – содержание воды не должно превышать 21%. Наиболее оптимальным процентным содержанием воды считают от 16 до 19%. Несоблюдение этого показателя говорит о плохом качестве продукта, а также, что в скором времени он потеряет первозданные качества (забродит).

При приобретении портативного прибора особое внимание следует уделять его габаритным размерам, минимальной градуировке и диапазону при измерении

Особенности при использовании

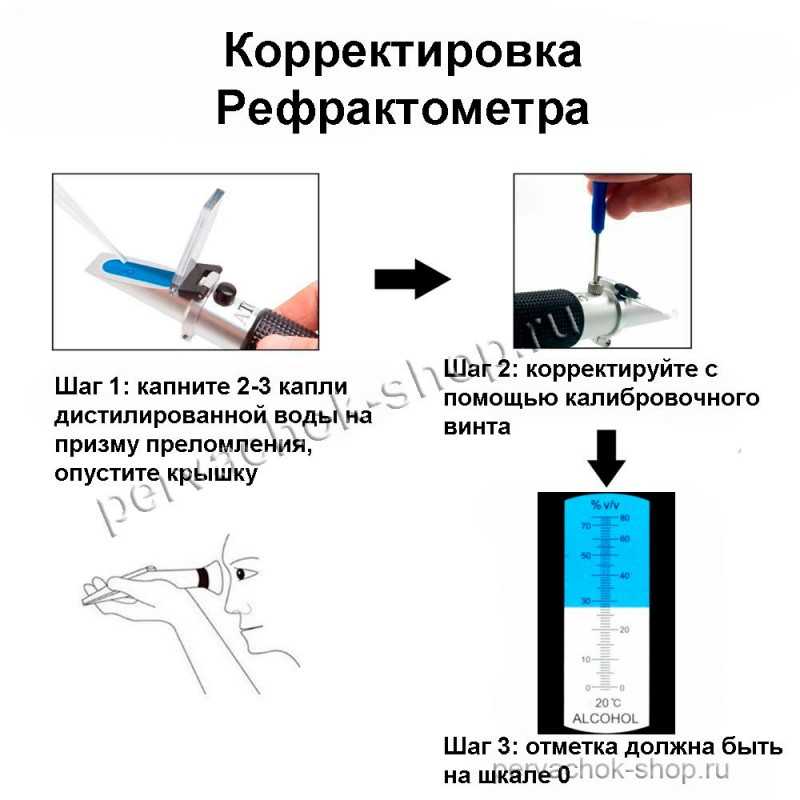

Калибровка рефрактометра необходима для достижения точных показателей влажности

Для достижения точных показателей проверки влажности, обязательно следует внимательно проводить калибровку рефрактометр

Во время осуществления операции следует обращать внимание на температуру призмы (во время и до измерения). Она должна быть комнатной

Калибровка рефрактометра для меда: видео

После каждого использования рефрактометр необходимо протереть влажной тряпкой

Правильный и тщательный уход за рефрактометром продлит его службу. Для этого после каждого использования устройство нужно аккуратно чистить влажной мягкой тряпочкой. Неправильное очищение портативного прибора, а особенно призмы, может привести к неточным показателям измерений и к повреждению непосредственно призмы.

Применение рефрактометра

Инструкция по применению портативного прибора предписывает следующую последовательность действий:

1. При неоднородной консистенции меда с присутствием твердых частиц перед проверкой его следует разогреть (но не выше 40 градусов). Водяная баня больше всего подойдет для разогрева, затем оставить остывать до достижения комнатной температуры.
2. Если мед однороден и чист, то его можно сразу проверять. На призму поместите несколько капель продукта, предварительно открыв пластину. Далее равномерно распределить, не допуская образования пузырьков и сухих фрагментов. Слой меда должен быть очень тонок – результат исследования окажется максимально точным.
3. Затем нужно выждать секунд 10 или немного больше. В этот момент рефрактометр для меда выравнивает свою температуру с температурой меда. По истечение времени можно проверять результат. Для этого необходимо направить прибор в сторону света, затем посмотреть в окуляр. Показатель влажности будет виден на границе бело-синей шкалы. Отметим, что возможно понадобится сфокусировать окуляр, для четкости определяемой градуировки (нанесенного сверху вниз изображения).

Использование рефрактометра способно облегчить жизнь пчеловодам и закупщикам. Ведь, что может быть лучше хорошего меда, за качество которого не придется краснеть.

Как избежать брожения

Каждый пасечник дожидается момента зрелости меда, затем откачивает его. Он долго хранится, не теряя вкуса и аромата, не изменяя вид. Бывают экстренные случаи, когда необходимо быстро собрать пчелиный продукт: предупреждение синоптиков о шторме, переезд, внезапное изменение погоды, иные обстоятельства. Приходится собирать незрелый мед, который будет подвержен брожению.

Чтобы понизить уровень влажности в меде, нужно:

1. Оставить продукт в плотно закрытой емкости на две недели.
2. Поднятый к верху мед собрать в другую посуду.
3. Оставить открытым в сухом помещении, по необходимости включить радиаторы отопления.
4. Определить уровень влаги, используя прибор рефрактометр.

В третьем случае нужно накрыть емкость с медом марлей, чтобы влага испарялась.

Типы рефрактометров

Современные приборы для рефракции подразделяются на:

• Промышленные
• Лабораторные
• Портативные (ручные, цифровые)

Промышленные и лабораторные рефрактометры имеют достаточно большие размеры, поэтому устанавливаются, как правило, стационарно. С их помощью проводят исследования различных веществ и контролируют технологические процессы на производствах. Такие приборы характеризуются высокой точностью и сложностью.

Портативные рефрактометры используются для оперативных измерений в лабораторных, производственных или полевых условиях.

Цифровые приборы оснащены жидкокристаллическими экранами, на которые выводятся результаты измерений. Как правило, они обладаю множеством дополнительных функций, в числе которых возможность измерять коэффициент преломления вместе с плотностью вещества, применение различных единиц измерения, учит температуры и пр.

Ручные рефрактометры – наиболее компактные и простые в эксплуатации устройства. Они не содержат электронных схем и элементов питания, могут использоваться как на производстве, так и в домашних условиях. Благодаря точности, удобству и приемлемой цене ручные приборы приобрели широкую популярность.

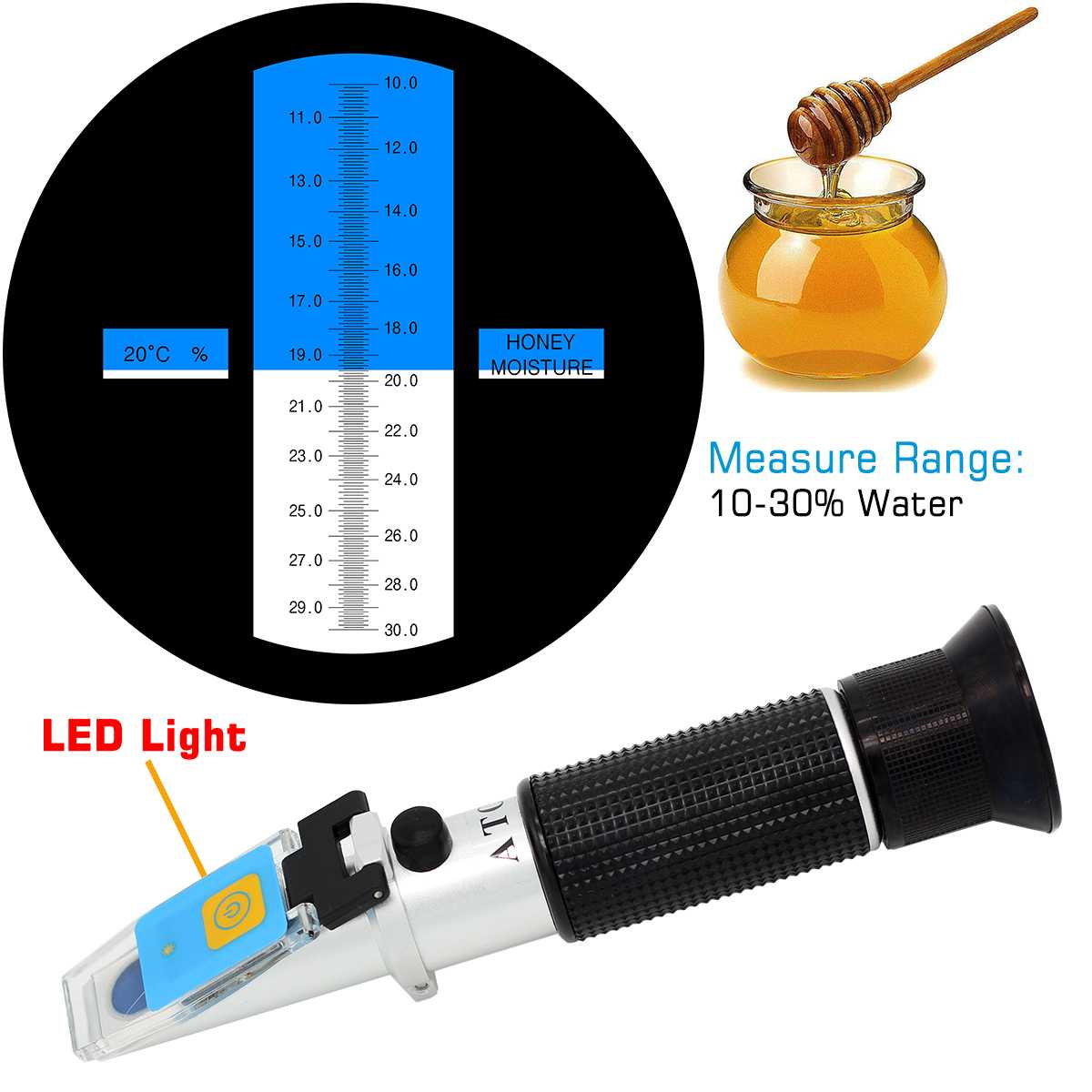

Прибор для измерения влажности мёда

Пчеловодам довольно часто приходиться сталкиваться с трудностью в определении влажности мёда. Им помогает в таких случаях портативный рефрактометр. Этот прибор буквально за одну минуту с высокой точностью определяет влажность мёда. При этом совершенно не имеет значения его консистенция, то есть он может быть, как закристаллизовавшийся, так и свежий и жидкий. Страна производитель этих приборов – Корея. Этот прибор отличается компактностью, его вес около 200-300 г. Этот прибор вполне удобно носить в кармане, он прост в обслуживании и имеет достаточно малую погрешность.

Подготовка к выполнению измерений

Подготовка пробы меда к испытанию

Для проведения измерений используют незакристаллизованный мед. Закристаллизованный мед предварительно размягчают на водяной бане или в сушильном шкафу  при температуре не выше 40°С и продавливают через сито шпателем.

Сотовый мед распечатывают, отделяют от сот при помощи металлического сита без нагревания.

Анализируемую пробу меда тщательно перемешивают не менее 3 мин

При перемешивании обращают внимание на то, чтобы в мед попало меньше воздуха

Мед с примесями после растворения кристаллов процеживают при комнатной температуре через сито.

Около 3 см меда помещают в стеклянную пробирку плотно закрывают резиновой пробкой и выдерживают на водяной бане при температуре (60±0,2)°С до полного растворения кристаллов. Затем пробирку вынимают из водяной бани и охлаждают до комнатной температуры, не открывая пробирку. Воду, сконденсировавшуюся на внутренней поверхности стенок пробирки, тщательно перемешивают с медом.

Проверку и регулировку рефрактометра проводят в соответствии c инструкцией к прибору. Контроль юстировки проводят по дистиллированной воде при одной из температур в интервале от 18°С до 22°С перед каждым определением массовой доли воды.

Средства измерений, вспомогательное оборудование

Баня водяная лабораторная с электрическим или огневым подогревом.

Сушильный шкаф по ГОСТ 14919.

Пробирки стеклянные П 1-7-40 по ГОСТ 25336.

Термометр ртутный стеклянный лабораторный до 100°С с ценой деления 1°С по ГОСТ 28498.

Сито лабораторное из металлической сетки, диаметр отверстий 0,5 мм по *.________________ Шпатель лабораторный.

Допускается использование других средств измерений и вспомогательного оборудования по метрологическим, техническим характеристикам и качеству не ниже указанных в настоящем стандарте.

Проведение измерения

На чистую и сухую поверхность измерительной рефрактометрической призмы осторожно, не касаясь призмы, наносят ровный слой меда, подготовленного по 5.1.4, опускают осветительною призму и прижимают ее. Через 2 мин определяют показатель преломления. Отмечают температуру по 6.5, при которой проводят измерение

Для каждого образца меда делают не менее двух измерений показателя преломления.

Отмечают температуру по 6.5, при которой проводят измерение. Для каждого образца меда делают не менее двух измерений показателя преломления.

По показателю преломления определяют массовую долю воды в меде.

Как пользоваться прибором: описание

Полезные свойства меда

Применение прибора возможно после окончательной его настройки. Для этого его сначала нужно откалибровать

Настраивать устройство важно, так как только в этом случае получится получить в ходе эксплуатации точные показатели плотности, содержания сахара и влаги

Чтобы понять, как пользоваться прибором, следует взять инструкцию или руководство пользователя. Там можно прочесть, как откалибровать изделие. Такая помощь позволит безошибочно определять плотность меда и содержание в нем сахара и влаги.

Чем выше плотность продукта, тем лучше. Это гарантирует, что в нем меньше влаги и сахара. Это хорошо видно, когда на призму капается одна или две капли, после чего дается возможность ей растечься. Затем, прикрыв крышкой призму, нужно навести устройство на свет. Только так можно увидеть, каково содержание влаги в продукте. Это покажет рефрактометр на своей шкале, которая обычно синего цвета.

Таким образом, только благодаря описанному выше изделию можно гарантировать качество поставляемого продукта на рынок, так как любой знающий человек, особенно скупщик, обязательно проверит процент влаги в нем. Пригодится устройство и в хозяйстве, если пасечник не планирует продажу меда, чтобы точно знать состав собранного нектара. Чем меньше воды будет в нем, тем лучше и дольше будет храниться пчелопродукт.

Преимущества рефрактометра для меда RHB-90ATC:

1. Прибор имеет сразу три шкалы для определения параметров меда:

• 58-90% (Brix) – шкала Брикса для измерения содержания сахара в меде. Шкала Brix отображает меру массового отношения растворённой в воде сахарозы к жидкости. Раствор в Brix 80% означает 80 граммов сахара/сахарозы в 100 граммах жидкости.
• 38-43 (be°, Baume) – шкала Боме, показывающая плотность, это шкала с условными градусами Боме, являющимися мерой плотности жидкости. Нулю градусов этой шкалы соответствует плотность чистой (дистиллированной) воды при 15°С, а значение 15Be° соответствует плотности 15% раствора поваренной соли.
• 12-27% (Water) – водяная шкала, показывает водность (влажность) меда.

2. Прибор прост в обращении и проведении измерений. Обязательными требованиями эксплуатации карманного рефрактометра является протирание мягкой тряпочкой призмы и прозрачной пластины после каждого применения, а также предохранение от попадания воды внутрь прибора.

3. Кроме того, рефрактометр не требует никаких источников питания – он абсолютно автономен. Для работы используется только окружающий свет.

4. Автоматическая компенсация температуры (АТС). Устройство не требует перекалибровки при изменениях температуры, поскольку снабжено устройством автоматической температурной компенсацией. Преимущество АТС в том, что биметаллическая пластина, находящаяся внутри корпуса и соединенная с оптической системой рефрактометра, сжимается или растягивается в зависимости от перепада температур, тем самым плавно подвигая оптическую систему при изменениях температуры. Величина сдвигов рассчитана так, что влияние температуры на коэффициент преломления вещества полностью компенсируется.

• 1. Наносим мед на призму
• 2. Равномерно распределяем
• 3. Получаем результат

Полезные советы по эксплуатации Рефрактометра RHB-90АТС

Существуют определённые правила обращения с прибором, это касается соблюдения осторожности. Прежде всего вы должны избегать вибрации и ударов при работе с рефрактометром, в результате которых может произойти нарушение настроек. Старайтесь не касаться оптических поверхностей чтобы не поцарапать призму

После окончания работы с прибором необходимо с особой тщательностью очищать поверхность призмы с помощью мягкой салфетки

Старайтесь не касаться оптических поверхностей чтобы не поцарапать призму. После окончания работы с прибором необходимо с особой тщательностью очищать поверхность призмы с помощью мягкой салфетки

Перед снятием образца необходимо нанесение небольшого количества воды на призму, что важно для нарушения контакта между самой призмой и исследуемым образцом

Полный контакт с водой запрещён. Вытирая полированные грани призмы, надо проявлять особую аккуратность, чтобы избежать повреждения полировки. Вслед за этим призма протирается мягкой салфеткой, пока её поверхность не будет блестеть.

После того как чистка завершена, рефрактометрический блок некоторое время должен находиться в открытом состоянии – это необходимо для окончательного испарения жидкости. В заключение избегайте длительного попадания на прибор прямых солнечных лучей и после использования убирайте его в кейс.

Рефрактометр Хартингера

Выделяют два типа рефлектометров. Прибор первого типа базируется на получении четкого изображения на глазном дне. Измерении рефракции производится наводкой резкости, изменением конвергенции лучей. К подобным рефрактометрам относятся: Роденшток, Топкон, Оптон и другие.

Прибор 2 типа основан на эффекте Шейнера — раздвоении изображения, которое проецируется через разные участки среды. На этом же принципе основан прибор Хартингера. он также носит название рефрактометра сообщения.

Изображение проецируется на дно глаза через разные участки, которые отдалены друг от друга на 2,5 мм. Оно содержит по две горизонтальные и вертикальные полосы. Оба изображения врач наблюдает в окуляр.

При эмметропии картина симметрична: полоски располагаются друг напротив друга, при аметропии они расходятся. Причем могут расходится только горизонтальные или только вертикальные полосы, или все сразу. Для их совмещения используется компенсирующая оптическая система. Рефракция измеряется отдельно в двух основных меридианах. Сбоку на панели находятся рукоятки градусов и диоптрий.

Для отчёта имеется две шкалы:

• градусная — показывает на каком меридиане расположено изображение;
• диоптрийная — указывает на рефракцию глаза в нем.

использование

Четыре шкалы часто используются как взаимозаменяемые, поскольку различия незначительны.

• Брикс в основном используется в фруктовых соков, виноделии , газированных напитков промышленности, крахмала и сахарной промышленности.
• Платон в основном используется в пивоварении .
• Баллинг встречается на более старых сахариметрах и до сих пор используется в винодельческой промышленности Южной Африки и на некоторых пивоварнях.
• Oechsle, как прямое определение содержания сахара, в основном используется в виноделии в Германии , Швейцарии и Люксембурге .

Брикс используется в пищевой промышленности для измерения приблизительного количества сахаров во фруктах , овощах , соках, вине , безалкогольных напитках, а также в производстве крахмала и сахара. В разных странах весы используются в разных отраслях промышленности: в пивоварении Великобритания использует удельный вес X 1000; Европа использует степени Платона ; а в США используется сочетание удельного веса, градусов Брикса, градусов Боме и градусов Платона. Для фруктовых соков 1,0 градус Брикса обозначается как 1,0% сахара по массе. Обычно это хорошо коррелирует с воспринимаемой сладостью.

Современные оптические измерители Brix делятся на две категории. К первым относятся инструменты на основе Аббе, в которых капля раствора образца помещается на призму; результат наблюдается через окуляр. Критический угол (угол, за которым свет полностью отражается обратно в образец) является функцией показателя преломления, и оператор определяет этот критический угол, отмечая, где на гравированной шкале падает граница темного и светлого. Шкала может быть откалибрована по шкале Брикса или по показателю преломления. Часто призменное крепление содержит термометр, который можно использовать для корректировки до 20 ° C в ситуациях, когда измерение не может быть выполнено при точно такой температуре. Эти инструменты доступны в настольной и портативной версиях.

Цифровые рефрактометры также определяют критический угол, но световой путь полностью проходит внутри призмы. На его поверхность помещается капля образца, поэтому критический световой луч никогда не проникает в образец. Это облегчает считывание мутных образцов. Граница света / темноты, положение которой пропорционально критическому углу, воспринимается матрицей ПЗС . Эти счетчики также доступны в настольном (лабораторном) и портативном (карманном) вариантах. Эта способность легко измерять Brix в полевых условиях позволяет определять идеальное время сбора фруктов и овощей, чтобы продукты поступали к потребителю в идеальном состоянии или были идеальными для последующих этапов обработки, таких как винификация.

Из-за более высокой точности и возможности сочетать ее с другими методами измерения (% CO2 и% алкоголя), большинство производителей безалкогольных напитков и пивоварен используют колеблющиеся U-образные плотномеры. Рефрактометры все еще широко используются для фруктовых соков.

Густота меда как показатель зрелости

Находясь на пасеке, вы наверняка наблюдали за тем, что пчеловод постоянно проверяет состояние ульев, осматривает рамки и определяет период созревания меда. Это необходимый процесс, так как если мед не дозрел, то довольно сильно сокращаются сроки хранения и он может быстро закиснуть.

При сборе нектара пчела имеет продукт, влажность которого около 92% , что, как вы понимаете, практически вода. Так как же он превращается в тот густой, тянущийся, пахучий продукт, который мы так любим наблюдать на своем столе. Пчела-сборщица не имеет никакого отношения к переработке нектара.

В улье существует своя градация пчел. Самая главная пчела, которую весь остальной улей лелеет – это матка. Она отвечает за засев молодой пчелы, осуществляет общее руководство ульем. Самые бесполезные пчелы — это трутни. После того как они окрепнут — пчелы изгоняют их из улья.

Есть пчелы-охранницы. Молодая пчела, которая до первого вылета занимается переработкой нектара и перги, и основная масса пчелок – это сборщицы. Процент их составляет порядка 90%.

Итак, собрав нектар, пчела приносит в улей и отдает на переработку другим пчелам. После переработки, которая заключается в отделении влаги различными путями, в том числе отделение через тело (ректальные отходы), процент жидкости снижается и пчелка скидывает образовавшийся нектар, который представляет уже загустевшую, водянистую консистенцию, в соту, где и будет проходить период дозревания.

Самый зрелый мед получается тогда, когда пчелка запечатывает соту тонким слоем воска. Для пчеловода это означает, что мед готов к сбору и можно начинать процесс выкачки. При выкачке такая рамка перед установкой в медогонку должна пройти необходимую обработку, заключающуюся в том, что необходимо снять специальным ножом этот верхний слой воска, который удерживает мед внутри сот.

Снятый воск с медом называется забрус, и используется в народной медицине для лечения разнообразных недугов. Однако его не принимают нигде, поэтому основная масса такого забруса впоследствии используется пчеловодом для переработки в чистый воск методом вытапливания.

Если вы попали на пасеку в период выкачки нектара, обязательно попросите мастера дать вам пожевать свежий забрус. Помимо лечения вы получите великолепный вкусовой бум свежего меда и пчелиного воска в перемешку с пергой.

Затем рамка со снятым забрусом устанавливается в медогонку.

После того как медогонка заполнится, раскручивается барабан. Мед под действием центробежной силы вылетает из сот и стекает по стенкам устройства в нижнее основание.

А уже после наполнения сливается через специальное отверстие в подставленные ёмкости.

Если говорить о медогонках, то они бывают

1. Трехрамочные;
2. Пятирамочные;
3. Многорамочные;
4. Промышленные;
5. Тепловые;
6. Хордиальные.

Внимание! На большинстве пасек, численность которых не превышает два-три десятка ульев, используются стандартные медогонки на три и пять рамок, остальные используются на больших промышленных хозяйствах.

Когда рамка запечатана, легко определить время выкачки. Но что делать, если в вашем распоряжении несколько десятков ульев, ведь снятие забруса — довольно долгий процесс, и на откачку у вас может уйти очень много времени. Если в вашем распоряжении нет достаточного количества пустых рамок, которые можно подставить вместо взятых из улья, то это довольно плохо.

Для этого пчеловоду необходимо определить именно тот момент, когда пчела вот-вот начнет запечатывать продукт. Ведь выкачай на несколько дней раньше, и мед будет недозрелым, что не очень сказывается ни на качестве, ни на хранении. Для этого и используется в современном хозяйстве рефрактометр.

План исследования рефракции

Пациентам, не находящимся на стационарном лечении, рефрактометрию проводят амбулаторно. Испытуемый устраивается на стуле перед аппаратом, расположив подбородок на специальной подставке, обеспечивающей фиксацию головы. Во время процедуры она должна быть неподвижной, моргать глазами больному не запрещено, но зажмуриваться нельзя.

Далее врач предлагает обследуемому сосредоточить взор на марке, расположенной перед глазами. Современные рефрактометры оснащены набором картинок различной сложности, разглядывание которых превращает рефрактометрию в увлекательный процесс, особенно для детей. По ходу диагностического процесса, позволяющего отдельно исследовать каждый глаз, четкость изображения марки меняется.

Чтобы гарантировать точность результатов, врачу может потребоваться коррекция положения головы. При помощи джойстика сенсоры рефлектометра направляют в середину зрачка, затем офтальмолог приступает к замерам показателей, режим которых зависит от используемого аппарата – ручной либо автоматический.

Рефрактометрия детям

Методику инструментального исследования рефракции считать объективной оценкой преломляющей способности глаза. Диагностика позволяет провести коррекцию зрения благодаря выявлению рефракционных сбоев. Своевременно проведенное тестирование преломляющих свойств зрительной оптики в детском возрасте путем применения рефрактора автоматического типа способствуют исправлению дефектов зрения.

Детям до возраста 4 лет назначают не рефрактометрию, а исследование методом скиаскопии. В основе диагностической процедуры анализ реакции на движение теней, осуществляемое в зоне зрачка. Рефрактометрию малышам обычно не назначают по причине повышенной непоседливости, невозможности сидеть неподвижно, а особенно переносить фиксацию головы. Эта процедура у детей сопровождается расширением зрачков, искажающим результаты диагностики. Для новорожденных практикуют медикаментозную остановку аккомодации.

Применение рефрактометров рекомендуется начинать со школьного возраста при условии использования специальных корректирующих насадок. Аналогично обследованию взрослого, рефрактометрию ребенку проводят с предварительной атропинизацией.
