Как сделать копалку для огорода

Евросамоделки – только самые лучшие самоделки рунета! Как сделать самому, мастер-классы, фото, чертежи, инструкции, книги, видео.

7 дачных чудо-помощников!

Необычный ручной садово-огородный инструмент (фото, видео, чертежи)

1. Плоскорез Фокина

Плоскорез – великое достижение земледельческого ума. Это первый поистине универсальный садовый инструмент. Не просто для обработки почвы, а инструмент всестороннего сожительства с культурным растительным сообществом и почвой.

Плоскорез Фокина чертеж:

Плоскорез Фокина “Стриж”

2. Рыхлитель Чудо-лопата “Пахарь”

Рыхлитель Чудо-лопата “Пахарь” чертежи:

Лопата, которую можно отнести к разряду рыхлителей-культиваторов – “Пахарь”. Механизм рыхлителя Пахарь прост и достаточно эффективен. Поднятие земли осуществляется работой несложного по устройству рычага. Основная нагрузка приходится на ноги, которыми вдавливаются рабочие вилы в грунт. Поднятие почвы происходит от усилия рук, что разгружает спину и поэтому привлекательно для пожилых людей и садоводов, страдающих болями в пояснице. Две встречные вилы, проходя одна сквозь другую разрыхляют землю без ее оборачивания, обеспечивая глубину рыхления 15-20 см.

Чудо-лопата Прокопенко

Достоинства конструкции лопаты или рыхлителя почвы или картофелекопателя

1.Глубокая обработка почвы без оборота пласта.

2.Высокая производительность труда.

3.Не требуется значительных физических усилий при обработке пласта.

4.Доступна в изготовлении.

Особенностью обработки почвы чудо-лопатой является то, что огород копается не поперек, а вдоль. Обеими, вытянутыми руками берем чудо-лопату за края верхней планки, наступаем на платформу (подножку) и она легко входит в землю. Легким движением (можно в сочетании с легким потряхиванием), отступив два шага назад, переводим лопату из вертикального положения в почти горизонтальное. После этого делаем шаг вперед, оттаскиваем лопату назад на 30 см, придаем лопате вертикальное положение, вгоняем ее в землю и циклы повторяем пока не закончится ряд. Затем преступаем к обработке следующего ряда.

Материалы: полдюймовая труда, кругляк (или шестигранник) диметром 15 мм.

Для удобства транспортировки можно изготовить разборную конструкцию.

Чудо-лопата Прокопенко чертежи:

3. Чудо-вилы поворотные

Чудо-вилы позволяют вскапывать землю совершенно не нагружая спину за счет уникального поворотного способа работы. Чудо-вилы не требуют нагибаться или приседать. Усилия прикладываются только к “рулю”. При этом в 3-4 раза возрастает производительность перекопки.

Чудо-вилы регулируются по высоте в широких пределах, что позволяет идеально подогнать инструмент под рост.

Чудо-вилы поворотные фото:

4. Чудо-лопата монаха – отца Геннадия

Чудо-лопата монаха – отца Геннадия фото и чертежи:

5. Чудо-колун

Чудо-колун— это инструмент для легкой и безопасной колки дров. Вы сможете наколоть в три раза больше дров, затратив то же самое время и те же усилия, что при работе обычным колуном. При этом колоть дрова смогут даже женщины и дети, потому что основная работа состоит лишь в поднятии и опускании гири весом 3,3 кг.

Один Чудо-колун заменяет четыре инструмента: колун, топор, молоток и зубило. При соблюдении инструкции по применению инструмент абсолютно безопасен.

Чудо-колун позволяет колоть даже очень толстые полена. При этом он не требует никаких специальных навыков и очень прост в эксплуатации.

Чудо-колун фото:

6. Чудо-окучник картофеля

Чудо-окучник предназначен для рыхления почвы на картофельных грядах и окучивания взошедшего картофеля.

Благодаря оптимально рассчитанной конструкции новое изобретение способствует качественной обработке почвы (рыхлению и окучиванию) и правильному формированию гребня картофельной гряды. Расстояние между дисками регулируется, что позволяет и рыхлить почву вблизи кустов, и окучивать кусты.

Чудо-окучник позволит Вам без особых усилий и в кратчайшие сроки провести окучивание картофеля, избежав трудоемкой и утомительной работы по обработке почвы ручной тяпкой. Работать картофелеокучником нужно вдвоем.

Чудо-окучник картофеля фото и чертежи:

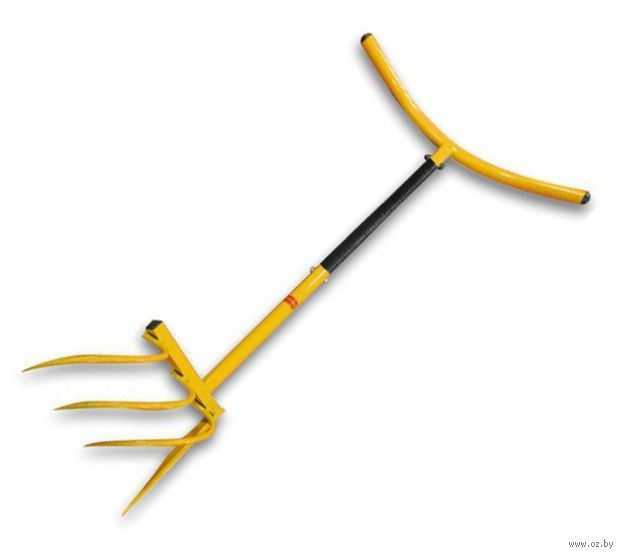

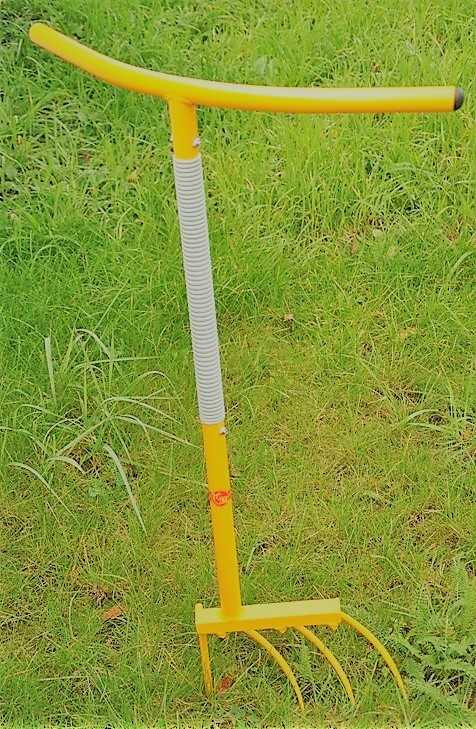

7. Рыхлитель грунта «Торнадо»

Рыхлитель грунта «Торнадо» и землю рыхлит, и с многолетними сорняками типа пырея или вьюнка полевого с легкостью справляется.

Рыхлитель грунта «Торнадо» фото и чертежи:

Легкокоп своими руками: чертежи. Чудо лопата для копки земли своими руками

Чудо лопата своими руками чертежи ее вы найдете у нас в статье. Вы наверное слышали уже о таком приспособлении для дачников как чудо лопата. Если не слышали, или не совсем поняли что это рассказываем. Это такое изобретение которое призвано существенно облегчить труд на огороде. Конечно же с возрастом легче работать не становится, после работы начинает болеть спина, руки, и ноги, и хочется отдохнуть, но что если работы много, а желания или возможностей поменьше? В таких случаях на помощь и приходит чудо лопата, давайте разберемся с чертежами и сделаем ее своими руками дома.

И так, что же из себя представляет данное приспособление? Это опорная рамка к которой крепятся два рыхлителя, главный и второстепенный. Главный рыхлитель это некое подобие наконечника вил, а второстепенный рамка, с штырями, штыри эти должны проходить между наконечников вил. И также имеется опора, с помощью которой вам будет легче копать, ибо вы будете использовать лопату как рычаг, и часть усилий перейдет на эту опору.

Принцип работы лопаты для ленивых прост и гениален. Когда вы начинаете работать лопатой, вы вставляете рамку опоры в землю, таким образом фиксируя ее с помощью ноги. Далее острия похожие на виллы вгоняем в землю, а при помощи вспомогательной рамки поднимающаяся земля сама разбивается на мелкие грудки. И таким образом мы продвигаемся по участку все дальше и дальше, не затрачивая особых усилий.

Какие же еще преимущества вы испытаете при работе с такой ленивой лопатой.

• Вам не нужно нагибаться, что существенно снимает напряжение со спины.
• Не требуется применять силу, чтобы поднять грунт на штыке лопаты, так как она стоит на опоре.
• Не нужно разбивать крупные куски земли, этим займется дополнительная рамка.
• Широкая линия лопаты позволяет быстрее вскопать участок.

Чудо лопата фото

Конечно же, купить такую лопату для ленивых можно в магазине, она будет стоять дороже нежели обычная, оно и понятно. Поэтому если вы умеете работать со сварочным аппаратом, или имеете знакомых или друзей, которые вам могут помочь, попробуйте сделать чудо лопату своими руками, чертежи мы вам предоставим.

Как сделать чудо лопату своими руками

1. Пилка для метала.
2. Дрель для метала.
3. Сварка.
4. Стальной каркас или труб, уголок.
5. Арматура.
6. Металлический черенок.

• Первым делом нужно выгнуть уголок, или трубу, чтобы сделать раму для опоры. Выгнуть нужно буквой П. Ножки должны быть длиной около 80 сантиметров, а перекладина около 38 сантиметров.
• Теперь нужно сделать планку которая будет стоять поперек. В этой планке каждые пять сантиметров с помощью дрели нужно сверлить отверстия,и в них монтируем арматурины, примерно в 20 сантиметров в длину, и с помощью сварочного аппарата нужно их приварить.
• Теперь нужно сделать главный рыхлитель, для этого нам нужна труба которая будет меньше поперечной на 5 сантиметров, и также как и в прошлом случае, сверлим дырки и вставляем в них арматуру.
• Теперь нам нужно сделать ушки чтобы на них крепить шарниры которые будут держать конструкцию, сделать ее мы сможем из трубы.

Такая конструкция будет надежной, но не следует во все работы бросаться с чудо лопатой, иначе вы сможете ее сломать, не стоит вспахивать слишком сухой грунт, поберегите инструмент и он вам отплатит долгой службой. Далее предлагаем вашему вниманию обещанные чертежи чудо лопаты которую вы сделаете своими руками .

Чертежи для изготовления своими руками

Именно этот вид картофелекопалок, несмотря на достаточную сложность в изготовлении, делается домашними умельцами своими руками чаще других. Предлагаем ориентировочные чертежи с основными размерами такой картофелекопалки для мотоблока.

Большое количество узлов сочленения подвижных деталей делает это устройство регулярно обслуживаемым, но результат ее работы более качественный, чем у веерных картофелекопалок:

Картофель очищается лучше от земли и находится на ее поверхности.

Величина и частота колебаний грохота может быть разной и зависит от конструкции привода, но даже при незначительных колебаниях очистка происходит довольно хорошо:

ручная картофелекопалка Лучшее видео смотреть онлайн

1 г. назад

Обзор картофелекопалки и копалочки на моем земельном участке.

6 г. назад

Простая механическая самодельная ручная копалка для картофеля. Обычный дачный огород. Почва не песчаная,…

1 г. назад

Сварил своими руками ручную картофелекопалку и решил провести полевые испытание, должно было все пройти…

6 мес. назад

Владельцы огородов, у которых, кроме лопаты и граблей нет ни каких других инструментов и механизмов, на…

8 г. назад

2 г. назад

ТРИ В ОДНОМ !!! RUSSIAN BROADFORK И КАРТОФЕЛЕКОПАЛКА, И КОПАЛКА, И ТЕЛЕЖКА.

10 мес. назад

Ручная самодельная картофелекопалка, ускоряющая процесс выкапывания картошки в несколько раз.

1 г. назад

Супер картофелекопалка изготовлена своими руками. Картофелекопалка с прицепом для сборки картофеля. Копа…

3 г. назад

Крутая самоделка для огорода.Сделай и себе это классное приспособление! instagram.com/terafox80/ Экономь при покупках…

4 г. назад

Очень простая и лёгкая в изготовлении конструкция. После окучивания можно регулярно удалять сорняки, без…

3 г. назад

Картофелекопалка изготовлена из подручных материалов под мотоблок «Нева»,без использования грохота. Легка…

3 г. назад

Картофелекопалка.

9 мес. назад

Под лопату и под рало…раньше было так.

3 г. назад

Картофелекопалка в работе .

Картофелекопатель Торнадо купить в Украине. Компания Электромотор Киев. Контактный телефон 5000888.

5 г. назад

Приобрести готовую лопату Вы можете на сайте — http://sadovnik33.ru/arhimedovalopata/ или по телефону +7 (904) 038-11-52.

2 г. назад

Представляю вашій увазі мій варіант копачки картоплі. Я її робив нашвидкоруч, але вийшла вона ефективною….

3 г. назад

Ручная бетономешалка своими руками — видео 2015. Самодельная ручная бетономешалка, с которой на видео справил…

6 г. назад

Простая механическая самодельная ручная копалка для картофеля. Обычный дачный огород. Почва не песчаная….

Изготовление копалки грохотного типа

Грамотно и детально составленные чертежи картофелекопалки позволят самоделке легко агрегатироваться с мотоблоками Нева, МТЗ и др.

Поэтапно грохотная картофелекопалка собирается следующим образом:

1. Изготовление рамы. Профильная труба 40х40 распиливается на отрезки 1200 (2 шт.) и 800 мм (2 шт.). Части сваривают предельно аккуратно. Должен получиться прямоугольник.
2. Перемычки для установки вертикальных регулировочных тяг. Крепят на четверть длины рамы.
3. Элементы (длиной 150 мм) для крепления колес крепят с другого конца.
4. Вертикальные стойки. Отступив 5 см от края, крепят 2 квадратных элемента (50х50 и 30х30 см) со стороны перемычек. Затем, отмерив 40 см, приваривают профиль. Стойки соединяют.
5. Изготовление рала. Лопасти выкраивают по чертежу и вырезают из металла толщиной 0,3 мм. Из 2 полученных деталей сваривают плуг.
6. Конструирование решетки. Из прутьев 10-миллиметровой арматуры нарезают отрезки длиной 1,2 м, приваривают с шагом 5 см.
7. Готовую конструкцию оснащают колесами.

В качестве образца перед изготовлением механизма в домашней мастерской можно ознакомиться с моделями, выпускаемыми на заводах сельхозмашин. Например, модульная картофелекопалка грохотного типа КВМ-3 оснащена статическим ножом и столом-вытряхивателем, двигающимся по эллипсной траектории.

Грохотная копалка Полтавчанка имеет небольшие размеры и может работать с любыми мотоблоками, в комплектации есть штифт и ремень. Роликовый переходник позволяет монтировать агрегат на мотоблоки с задним валом отбора мощности. Шкив устанавливают с левой и правой сторон, перемещаются и все рабочие элементы.

Что лучше: «Торнадо» или «американка»

«Американка» — это усовершенствованная, но все же лопата, ей свойственны все недостатки обыкновенной штыковой лопаты. Они усугубляются большей нагрузкой, которая создается за счет углубления в полотне. Кроме напряжения рук, ног и спины, приходится постоянно наклоняться к земле, чтобы извлечь из земляного кома картофельные клубни.

От большинства этих недостатков избавлен ручной картофелекопатель «Торнадо». С ним не требуется наклоняться ни во время работы, ни для извлечения из грунта картофелин, поскольку почва удаляется через зубья.

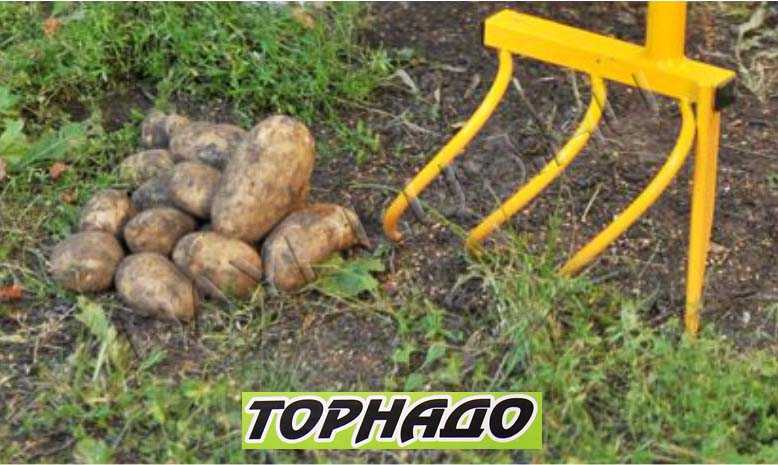

Картофелекопалка «Торнадо»

https://youtube.com/watch?v=oBNbIxILePU

Что такое картофелекопалка

Разные варианты этого устройства позволяют, разгружая одни части тела, нагружать другие, более сильные и выносливые. Это облегчает работу и повышает производительность. Практически все конструкции ручных картофелекопалок доступны для изготовления в домашних условиях.

Виды устройства

Эти приспособления, основанные на рациональном использовании мускульной силы рук, ног и спины овощевода, бывают в виде:

• «американки» — комбинации штыковой лопаты с совковой;
• инструмента «Торнадо», основанного на вращательных действиях рук человека;
• поворотных вил, когда подобно рычагу основные усилия перекладывают с рук и спины человека на его ноги.

Внутри этих основных видов ручных картофелекопалок есть много модификаций, зависящих от конструкторских способностей огородника, его технических и материальных возможностей.

Описание

Ручная картофелекопалка в виде лопаты («американка») похожа на обычную штыковую лопату с той лишь разницей, что ее полотно несколько углублено наподобие совковой. В результате инструмент не только режет землю, но и захватывает своей поверхностью большой объем почвы с картофельными клубнями.

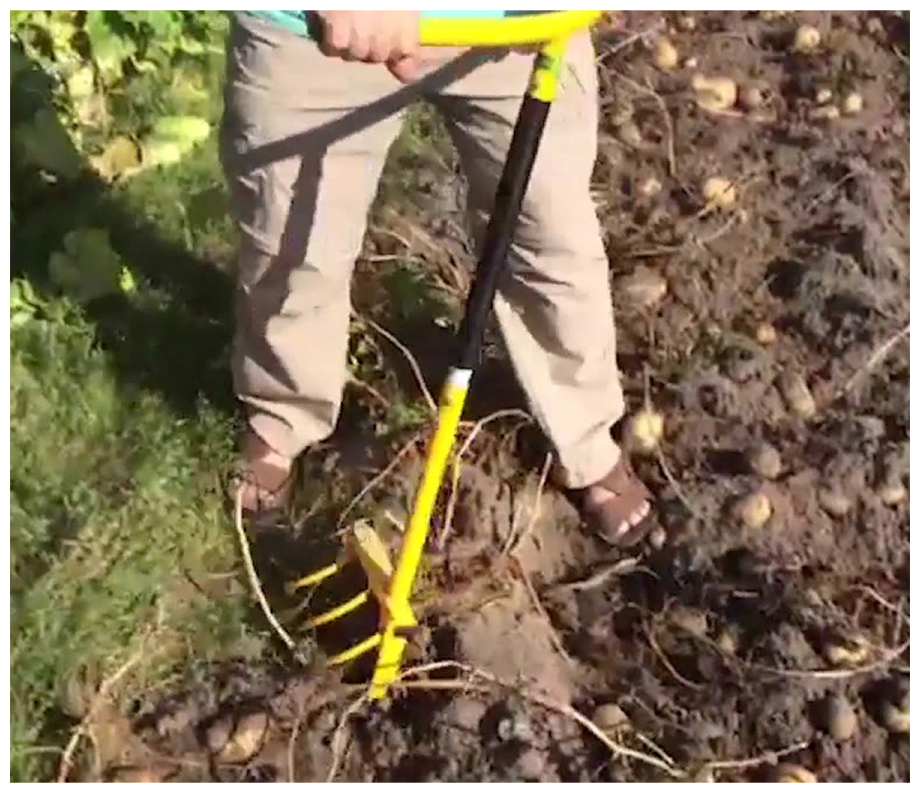

Популярный у фермеров ручной картофелекопатель «Торнадо» не похож на лопату. Он представляет собой острый штырь на конце ручки, рядом с которым закреплены изогнутые длинные и острые зубья. Штырь вонзается в землю, а горизонтальная Т-образная рукоятка с изогнутыми ручками поворачивается на 90°. Зубья уходят в почву и выносят на поверхность клубни. При работе устройство позволяет не наклоняться и не напрягать поясницу.

Еще более востребованы у овощеводов различные модификации поворотных вил. Благодаря рычажному принципу они перераспределяют основные усилия при копке картофеля с рук и спины на ноги. Зубья устройства вонзают в землю и поднимают клубни на поверхность.

Алгоритм работы с помощью подобной картофелекопалки прост:

1. Инструмент вонзают в почву рядом с картофельным кустом.
2. Одной из ног давят на дугу, полностью заглубляя зубья в грунт.
3. Рукоятку справа или слева наклоняют как можно ниже.
4. Черенок возвращают в вертикальное положение.
5. Одной из ног давят на образовавшийся рычаг.
6. В результате вилы поднимаются вверх, извлекая из земли клубни. Грунт при этом осыпается между зубьями.

Кроме того, что такая картофелекопалка уменьшает нагрузку на руки и спину, она бережно относится и к самим овощам, поскольку подкапывает их сбоку и снизу.

Картофелекопалка «Американка»

Основные параметры

Параметры ручной картофелекопалки напрямую зависят от ее конструкции. Наиболее простая из них, представляющая собой популярные поворотные вилы, имеет диапазон захвата 0,3 м и средний вес около 3 кг. Для ее изготовления используют высокопрочную сталь. Зубья делают из металлических прутьев диаметром 15–20 мм круглого, квадратного или шестигранного сечения, черенок — из дерева.

Грохотная картофелекопалка для мотоблока

Грохотная картофелекопалка – одна из самых популярных. Она отличается сравнительно простой конструкцией, легко крепится к мотоблоку, но при этом позволяет быстро и без особых физических усилий собрать урожай.

Принцип работы грохотного устройства следующий: почва вместе с клубнями и ботвой с помощью лемеха подается на ствол. Он начинает вибрировать и земля просто просыпается сквозь щели решетки, а клубни падают на грядку ровными рядами. Все, что остается сделать – собрать урожай.

При изготовлении важно сразу делать все составляющие элементы качественно, так как от этого будет зависеть продолжительность эксплуатации устройства

Изготовление рамы

Первый этап изготовления – производство рамы. Для этого нужно взять металлическую трубу (размер 40*40 мм) и распилить ее на четыре части. Длина двух частей составляет 1200 мм, и еще двух – 800 мм.

Чертеж рамы грохотной картофелекопалки

Трубы нужно сварить между собой так, чтобы они образовали прямоугольник. Именно эта рамка и будет основой для будущего устройства. Дополнительно на раму нужно установить перемычки для установки вертикальных тяг управления (длина элемента соответствует четверти длины рамы) и еще два элемента – для установки колес. Крепежи для колес также делают из металлической трубы диаметром 30 мм и длиной 150 мм

Как сделать скатную доску и рало

Чтобы конструкция нормально функционировала, на раме нужно установить решетку (скатную доску), а под ней – рало. Начинать лучше именно с рала. Его изготавливают так:

• Подготавливают металлический лист размером 400*400 мм и толщиной 0,3 мм;
• Под стойками решетки делают два отверстия для крепления;
• Заготовку из металлического листа надежно фиксируют к стойкам с двух сторон;
• Еще один лист металла размером 700*700 мм и толщиной 0,4 мм приваривают к первом элементу (встык) и помощью кувалды придают ему необходимый изгиб и форму.

Скатная доска и рало картофелекопалки

Когда рало готово и установлено, к нему крепят решетку. Для этого берут металлический прут диаметром 10 мм и крепят одну его сторону к ралу, а другую выводят за пределы рамы, в направлении мотоблока.

Выбор колес для конструкции

Поскольку подобная конструкция не очень тяжелая, использовать можно практически любые колеса: тракторные, металлические или резиновые.

Преимущество следует отдавать небольшим колесам с тракторным протектором, так как они обладают самой высокой устойчивостью и проходимостью даже на влажном грунте.

Изготовление крепления

Соединять элементы рамы и решетки проще всего путем сварки. Но, выполняя подобные работы, следует учитывать несколько нюансов. Во-первых, приваривать перемычки к раме следует не посередине, а отступив примерно на четверть длины конструкции.

Во-вторых, для крепления стоек используют небольшую полоску металла длиной 0,4-0,5 мм. Ее крепят к стойкам сваркой под углом 45 градусов. Подвижные элементы конструкции проще всего крепить с помощью швелеров.

Как сделать плоскорез из косы

Владимир Фокин изобрел свой плоскорез после того, как не смог работать лопатой. Этот садовый инструмент способен выполнять множество операций: рыхлить, пропалывать, окучивать, косить, формировать грядки и т.п.

Главное его назначение – удалять сорняки и одновременно рыхлить почву на глубине 2-5 см, но без оборота верхнего пласта грунта. Сторонники органического земледелия знают, что этот способ рыхления не уничтожает полезные микроорганизмы, живущие в почве, а значит, повышает ее плодородие.Плоскорез Фокина – это скоба, которая в нескольких местах изогнута под определенными углами, три ее режущих поверхности остро заточены. Скобу закрепляют на черенке

Важно научиться правильно работать с плоскорезом, тогда этому инструменту не будет цены

Проверить себя можно еще вот как: если спина при работе прямая, корпус наклонен совсем немного, большие пальцы рук на черенке смотрят вверх, то все правильно. Если держать инструмент правильно, то физическая нагрузка при работе с ним сокращается в несколько раз.

Фокин мой тесть. Письма с благодарностями, особенно от пожилых людей или людей с ослабленным здоровьем мешками стояли у него дома.

Участник FORUMHOUSE с ником Антол13 по мотивам плоскореза Фокина изготовил собственный инструмент – суперплоскорез Косарь. Этот суперэффективный инструмент сделан из косы Соболь, которая валялась в хозяйстве без надобности.

Вот как сделать плосокрез из косы:

Плоскорез превзошел все ожидания. Такого наслаждения в работе не испытывал никогда. Две рабочие кромки позволяют, не нагибаясь, выполнить работу быстро и с хорошим качеством.

Особенности конструкций и виды

Перед тем как сделать картофелекопалку для мотоблока своими руками, надо изучить устройство, конструктивные особенности и подготовить необходимые для работы инструменты и материалы. Принцип работы для всех моделей един: зубья механизма вонзаются в землю и выгребают земляной ком вместе с корнеплодами. Урожай при этом может собираться в бункер или оставаться на грядке. Зависеть это будет от конструктивного решения модели. Картофелекопалки бывают:

• веерные (стрельчатые);
• вибрационные (грохотные);
• транспортерные.

Опытные мастера проявляют инженерную смекалку и создают самостоятельно многофункциональные агрегаты, которые используются и для посадки корнеплодов, и для окучивания, и для сбора урожая.

Оптимальная толщина металла

Навесная конструкция собирается из металлических деталей. Толщина листовой стали должна подбираться с учетом предполагаемой нагрузки: чем больше она будет, тем толще должен быть и материал. Специалисты рекомендуют использовать листы толщиной не меньше 8 мм.

Колеса для копалки

Конструкция оснащается подвижными колесами. При изготовлении копалки в домашней мастерской их можно позаимствовать от старой садовой тачки. Широкие шины облегчат передвижение по грядкам. Лучший вариант — оснащенные осью. К оси крепятся стойки, в которых делают стопорные отверстия.

Как вариант, можно использовать металлические. Они сделают конструкцию тяжелее, что улучшит работу рала на твердых почвах. Резиновые будут хуже передвигаться по влажному грунту, лучше в такой ситуации будут себя показывать резиновые, но с тракторным протектором.

Способы соединения

Все элементы агрегата соединены методом контактной сварки (электро- или газовой), а также при помощи классических крепежей (болты, гайки). Причем преимущество болтового соединения состоит в том, что при необходимости агрегат можно разобрать и собрать.

Какая картофелекопалка лучше?

Если не хочется тратить деньги на покупку картофелекопалки заводского производства, можно сделать этот агрегат самостоятельно. Для небольших участков достаточно сделать простую веерную копалку. Если картофель ежегодно выращивается на больших площадях, не только для себя, но и на продажу, лучше выбрать грохотную либо транспортерную картофелекопалку.

Механические устройства для копки картофеля позволяют быстро собрать урожай и очистить его от земли. В то же время, при механизированной уборке всегда будут потери урожая, так как стальной лемех не извлекает клубни из разросшихся в стороны картофельных кустов. Картофелекопалки не выкапывают клубни, сидящие глубоко в грунте. Такое случается, если земля слишком рыхлая и плодородная.

Как копать картошку мотоблоком

При выборе мотоблока для личного подсобного хозяйства предпочтение следует отдавать тем моделям, которые рассчитаны на эксплуатацию с дополнительным оборудованием разных типов. А сами прицепные агрегаты (плуг, окучник, картофелекопалка, косилка) можно изготовить в домашней мастерской.

Уборка картофеля мотоблоком проводится не только на больших площадях, механизированный помощник будет востребован и на дачном участке. Надо только оснастить его навесным оборудованием (купленным или изготовленным самостоятельно). Принцип действия у всех агрегатов похож. Лемех вонзается в грядку, поднимает пласт земли вместе с корнеплодами, оставляя их на поверхности. Человеку остается только собрать выкорчеванный картофель в мешки.

При выборе мотоблока учитывают мощность агрегата и тип почвы, на которой он будет применяться. С помощью мотоблока средней мощности за час можно собрать урожай с 20 соток земли. Для уборки урожая с большого картофельного участка подойдет мотоблок, мощность которого больше 5 л. с., для меньших участков можно выбрать агрегат полегче и с меньшей мощностью.

К тому же механизированной может быть и прополка картошки мотоблоком, и окучивание.
