Обзор картофелекопалок для мотоблока нева: как выбрать лучшую, настроить

Виды

Наиболее популярными марками среди современных производителей навесных моделей для сбора урожая картофеля в нашей стране являются Нева, АГРО и МТЗ. Оборудование данных брендов радует потребителя высоким качеством и долговечностью.

• Особой популярностью обладает картофелекопалка грохотного типа для мотоблока. Ее конструкция состоит из активного ножа или лемеха, а также вибрационного стола. Технология выкапывания корнеплодов при помощи такого аппарата заключается в следующем: сначала при помощи ножа срезается та часть грунта, в которой находится клубни растения, а затем при помощи вибрационного стола картофель очищается от остатков почвы и падает на землю. Что касается остатков грунта, но он поступает на решетку грохоты и также падает на землю. Очень популярна на отечественном рынке картофелекопалка для мотоблока МТЗ Беларусь 09Н вибрационно-грохотного типа, которая агрегатируется с мотоблоком МТЗ Беларусь 09H. Навесное оборудования для выкапывания картофеля при помощи мотоблока грохотного типа обладает привод от ВОМа и шкива. Именно по этим причинам специалисты рекомендуют перед приобретением картофелекопалки грохотного типа убедиться в том, что ваш мотоблок оснащен ВОМ или в его случае есть возможность присоединить аппарат к шкиву. Также вам понадобиться удостовериться в том, что выбранная грохотная картофелекопалка к мотоблоку действительно подходит. Дело в том, то фабричные модели не универсальны и могут не подойти. К примеру, для аппарата Зубр подойдет только навесное оборудование марки Зубр. А, к примеру, картофелекопалка КК-1А малогабаритная однорядная агрегируется к мотоблоку Агро с помощью редуктора-переходника ПМБ-1, идущего в комплекте к аппарату;
• Вибрационная картофелекопалка для тяжелых мотоблоков может подойти абсолютно любому аппарату и с воздушной системой охлаждения, и с водной. Она устанавливается на мотоблок при помощи особого узла. Согласно отзывам опытных дачников прекрасным вариантом подобного оборудования является вибрационная картофелекопалка Нева однорядная. Она предназначается для механизированного выкапывания корнеплодов картофеля, а также используется при сборе лука или чеснока. Такое навесное оборудование агрегатируется исключительно на мотоблок Нева;

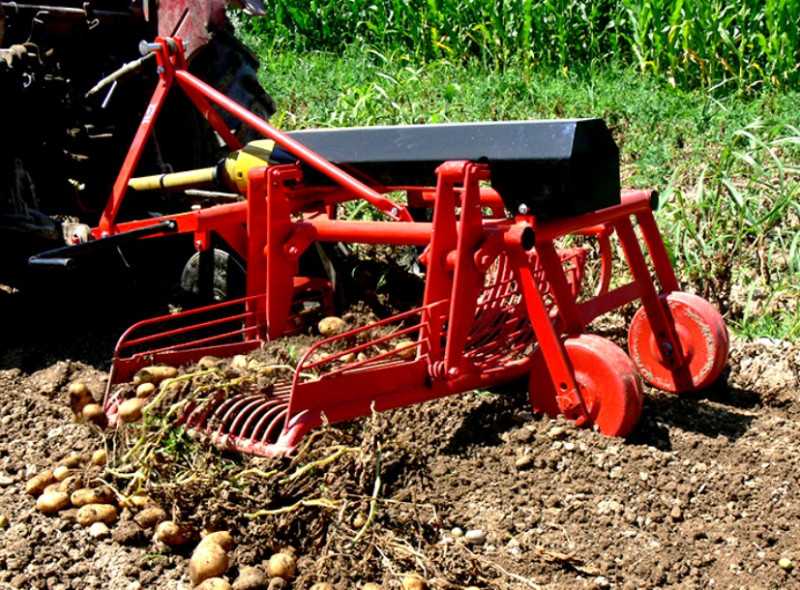

• Картофелекопалка транспортерная для мотоблока по своим особенностям похожа на грохотную. Основным отличием между транспортерным типом моделей заключается в том, что этот вариант оснащен транспортеной лентой, а не вибрационным столом. Проезжая по такой ленте, клубни картофеля эффективно очищаются от остатков грунта. Посмотрите на следующее фото, оно продемонстрирует оборудования транспортерного типа. Ширина захвата таких транспортерных моделей равна 530 мм, глубина выкапывания корнеплодов достигает 200 мм, а глубина копки – 150 мм;

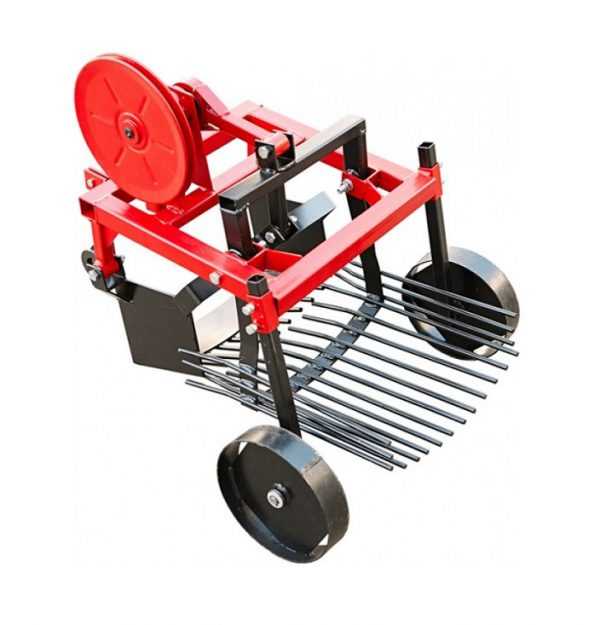

• Также доступной в нашей стране является картофелекопалка стрельчатая для мотоблока. Стрельчатые модели демонстрируют высокую эффективность выкапывания корнеплодов растений;
• Современные производители садовой техники изготовили и универсальную картофелекопалку, для которой не обязательно иметь ВОМ. Такое оборудование включает простую стойку, вытряхиватель и лемех. Конечно, ощутимым преимуществом аппаратов такой конструкции является его низкая стоимость по сравнению с техникой аналогичного назначения, но иной конструкции. Но при этом эффективность работы картофелекопалки для мотоблока универсального типа довольно низкая, что в ряде случаев вынуждает дачников отказаться от приобретения подобных моделей.

Модель КВМ-3

Данная модель относится к вибрационным модульным машинам грохотного типа и отличается конструкцией. Картофелекопалка имеет статический нож и стол вытряхивателя, двигающийся по специальной эллипсной подъемно-толкающей траектории. Нож присоединяют к ведущей раме через переходник, который обеспечивает дополнительную вибрацию. Поэтому агрегат может работать на особо тяжелых грунтах. Вибрация сильно встряхивает землю, клубни легко очищаются, выпадают на поверхность. Универсальный механизм вибратора позволяет работать с мотоблоками, у которых шкив установлен как слева, так и справа.

КВМ-3 агрегатируется с мотоблоками «Нева», МТ3, «Салют», «Заря», «Агат».

Вибрационная модульная картофелекопалка имеет следующие характеристики:

• габаритные размеры — 900х670х560 мм;
• вес — 34 кг;
• рабочая ширина — 39 см;
• глубина обработки — 20 см;
• продуктивность — 0,1 га/ч.

Аппарат по эффективности сбора урожая корнеплодов уступает ККМ-1, но стоимость его ниже.

Технические характеристики

Оптимальные условия для работы картофелекопалки: легкие и средней твердости (<20 кг/м²) почвы при влажности меньше 27%, засоренность участка камнями — до 800–900 г/м².

Показатели ККМ-1:

• скорость движения сцепки тягача с копалкой — 1–2,1 км/ч;
• производительность обработки площади — 5–20 соток/ч;
• глубина погружения/ширина захвата лемеха — 12–20/37 см;
• шаг прутьев просевной решетки/Ø — 35/10 мм;
• габариты машины (ДхШхВ) — 0,7х0,7х0,6 м;
• колея — 600 мм;
• размеры шасси: на шинах — 330х90 мм, металлические ободы — 270х45 мм;
• вес — 40–45 кг в зависимости от исполнения колес и комплектации.

Машина работает на картофельных полях с междурядьями 60–70 см. Для управления мотоблоком с подключенным агрегатом ККМ-1 достаточно одного оператора.

Комплектация

При поставке картофелекопалки в торговую сеть прилагают детали, необходимые для подключения навесного (прицепного) оборудования к тягачу:

• ремень клиновой марки А-1180;
• шкив ведущий малый — устанавливается на ступицу большого шкива двигателя мотоблока;
• крепежные болты, втулки;
• руководство по эксплуатации.

Метизы в комплекте поставки могут отсутствовать. Нет во вложении и сцепного устройства.

Разновидности картофелекопалок для мотоблока «Нева»

В продаже, как уже говорилось выше, вы можете найти разные картофелекопалки к мотоблоку «Нева». При этом все они имеют некие отличия и, соответственно, стоимость тоже будет разниться. Рассмотрим самые востребованные и практичные модели.

Модель ККМ-1. Относится к вибрационным изделиям. Подходит не только для сбора урожая картофеля, но и для других растений, как морковь, чеснок. Состоит из лемеха и решетки для просева. Глубина врезания в землю регулируется опорными колесами, а мягкость сепарирования настраивается регулировкой оборотов двигателя. Предпочтительно использовать только на легких и средних типах почвы. Стоимость при этом такого устройства достаточно приемлема и доступна каждому.

Модель «Картофелекопатель вибрационный». Данное изделие было специально разработано для мотоблока «Нева». Весит оно всего 34 килограмма, ширина обработки земли — 36 сантиметров, а глубина врезания — 20 сантиметров. Стоимость очень демократичная, и в соотношении цена-качество показывает очень хорошие результаты.

Модель КВМ-3. Агрегат грохотного типа. Отличается тем, что к ней можно подсоединять специальный нож к ведущей раме. Благодаря этому вы можете выкапывать урожай даже на тяжелых почвах, когда вибрация решетки становится сильнее и клубни лучше очищаются. Имеет вес 39 килограмм, обрабатывает землю шириной в 37 сантиметров и на глубину около двадцати сантиметров.

Модель «Полтавчанка». Это вибрационное изделие. Оно рассчитано на работы в земле среднего типа тяжести. Имеет вес 34 килограмма, скорость — 2-3 километра в час, обрабатывает почву на глубину в 18 сантиметров. В комплекте также имеется штифт и ремень. Благодаря этому устройство может быть присоединено к «Неве».

Вибрационные картофелекопалки

ККМ-1

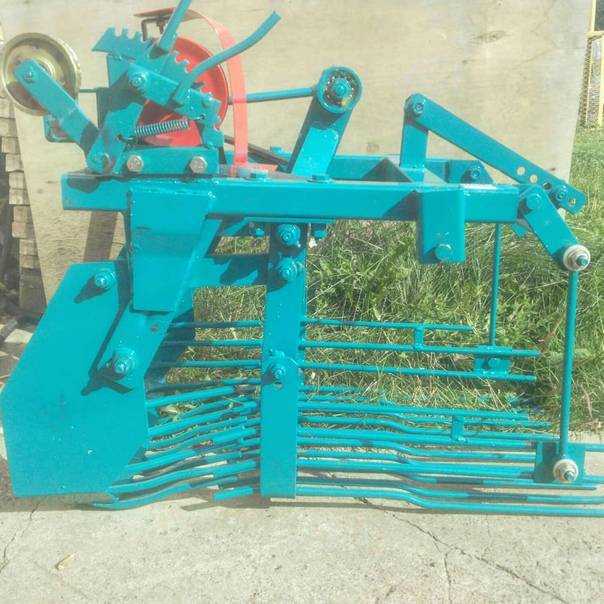

В конструкции вибрационной картофелекопалки ККМ-1 для мотоблока Нева есть активный лемех и грохот-решетка, приводимая в движение ремнем. С помощью лемеха подрезается пласт земли на нужную глубину, далее он поступает на решетку, где за счет вибрации земля просеивается и остается собственно сам картофель и крупные куски земли, после чего все это сбрасывается по ходу движения мотоблока. Картофелекопалки такого типа работают при ширине междурядий 60-70 см. Так же с помощью такой конструкции собирают лук, чеснок, свеклу и т.п.

Технические характеристики

• Габаритные размеры: 70*70*60 см.
• Масса: 45 кг.
• Ширинка захвата: 39 см.
• Производительность: до 0,2 га/час.
• Глубина выкапывания: 20 см.
• Привод от мотоблока: шкив, клиновидный ремень.
• Совместима с мотоблоками: Нева, Каскад, Ока, Фаворит.
• Цена: 12000 руб.

Модели ККМ-2 и ККМ-3 характеристиками особо не отличаются, единственное, привод от мотоблока идет через ВОМ, а не через ремень и устанавливаются они на мотоблоки МТЗ, Агро и минитрактор МТЗ 132Н соответственно.

Плюсы

• Может работать на тяжелых грунтах,
• Хорошие ширина захвата и глубина выкапывания,
• Хорошо очищает картофель от земли,
• Удобна в использовании,
• Эффективность на больших участках земли,
• Небольшой расход топлива у мотоблока.

Минусы

• Цена,
• Нет смысла использовать на небольших дачных участках.

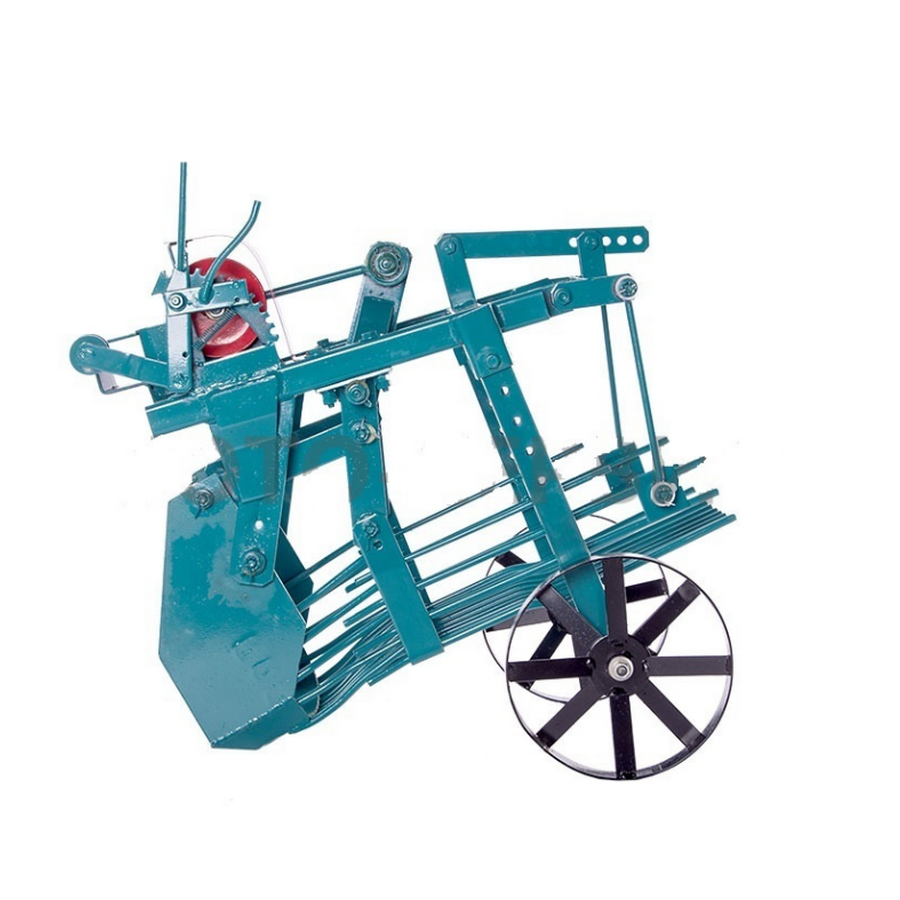

КВМ-3

Еще одна вибрационная, грохотная картофелекопалка. Универсальная навеска, которая подойдет для мотоблока, как с правым, так и с левым шкивом. Выкапывает картошку даже на тяжелых грунтах. Для этого к ней цепляется дополнительный нож. Минимальная требуемая мощность – 6 л.с. Совместима со всеми типами мотоблоков, как с китайскими и российскими, так и с японскими.

Технические характеристики

• Габаритные размеры: 90*67*56 см.
• Масса: 34 кг.
• Ширинка захвата: 39 см.
• Производительность: до 0,2 га/час.
• Глубина выкапывания: 20 см.
• Привод от мотоблока: шкив, клиновидный ремень.
• Совместима с мотоблоками: Нева, МТЗ, Агат, Салют.
• Цена: 9000 руб.

Плюсы

• Подойдет практически к любому мотоблоку,
• Работает на тяжелом грунте,
• Стоимость.

Минусы

Эффективность несколько ниже чем у ККМ-1.

Полтавчанка

Картофелекопалка для мотоблока вибрационного (грохотного) типа. Может работать как от приводного ремня (с левым и правым расположением) так и от заднего вала отбора мощности. Заглубление можно регулировать с помощью пневматических колес. Отличная универсальность и высокая производительность делают эту картофелекопалку одной из лучших для эффективного сбора урожая картофели и других корнеплодов.

Технические характеристики

• Габаритные размеры: 95*79*80 см.
• Масса: 34 кг.
• Ширинка захвата: 40 см.
• Производительность: до 0,25 га/час.
• Глубина выкапывания: 25 см.
• Привод от мотоблока: шкив, клиновидный ремень, ВОМ.
• Совместима с мотоблоками: Нева, МТЗ, Вейма, Салют, Булат, Мотор Сич, Форте, Зубра, Фаворит, Кентавр, Каскад.
• Цена: 9600 руб.

Плюсы

• Агрегируется с любым мотоблоком с ременным приводом или ВОМ,
• Отличная производительность,
• Высокое качество изготовления,
• Работает, в том числе и на тяжелых почвах.

Минусы

Громоздкая.

КМ-1 для мотоблока МТЗ

Вибрационная картофелекопалка КМ-1 агрегируется с мотоблоком МТЗ-09Н через его задний вал отбора мощности. Штатный колеса металлические. Все шарнирные соединения выполнены через сайлент блоки (резиновые втулки).

Технические характеристики

• Габаритные размеры: 85*68*58 см.
• Масса: 35 кг.
• Ширинка захвата: 38 см.
• Производительность: до 0,2 га/час.
• Глубина выкапывания: 18 см.
• Привод от мотоблока: ВОМ.
• Совместима с мотоблоками: МТЗ.
• Цена: 14500 руб.

Как сделать своими руками картофелекопалку?

Вы можете, конечно, купить мотоблок «Нева» с заводской картофелекопалкой. Она имеет очень простую конструкцию, которую вы с легкостью можете повторить собственноручно. Это достаточно простой и быстрый процесс.

Многие не согласятся, что сделанная вручную техника будет лучше. И тут нельзя не согласиться. На заводе инструмент сделают прочным, надежным, с учетом всех требований и норм. Но есть масса «но».

Во-первых, вы сделаете инструмент именно под тип почвы вашего участка. Во-вторых, вы сделаете прибор таким, который будет идеально подходить лично вам. То есть, вам будет невероятно удобно за ним работать. В-третьих, картофелекопалки к мотоблоку стоят относительно дорого и все же не все могут себе такое позволить. А вот сделать инструмент из подручных материалов — очень выгодно.

Перед тем, как приступить к работе, следует отметить то, что вы будете делать инструмент, который подойдет для легких и средней тяжести земли. Если у вас земля тяжелая, то здесь не обойтись без глубоких познаний механики и физики.

Рассмотрим пример того, как сделать картофелекопалку вибрационного типа. Она состоит из следующих элементов:

• ходовой части;
• регулировочной тяги, которая имеет вертикальный тип;
• подвесных элементов;
• рамы.

Для начала вам нужно составить четкие чертежи, где будут указаны все составляющие элементы. Без данного этапа у вас может попросту ничего не получиться. То есть, агрегат не будет подходить к мотоблоку или будет неэффективным в работе.

• конструирование рамы. Для этого труба подходящего диаметра разрезается на определенные части и сваривается;
• установка перемычек. Они нужны для монтажа вертикальных тяг управления. Он устанавливается на около одной четвертой длины рамы. С противоположной стороны крепятся колеса;
• установка стоек вертикальных. Со стороны, где находятся перемычки, устанавливаются два металлических квадрата. Еще дальше устанавливаются стойки и соединяются между собой полосой металла;
• изготовление рала. Заготовка монтируется к стойкам. Еще одна крепится с противоположного края. Вторая деталь приваривается к первой заготовке и изгибается в подходящую форму;
• изготовление решетки. Прут крепится к ралу, а его свободный конец выходит в сторону тяговой системы.

Завершающим этапом является установка колес и регулировочных тяг, которые крепятся в специально подготовленные отверстия.

Виды картофелекопалок

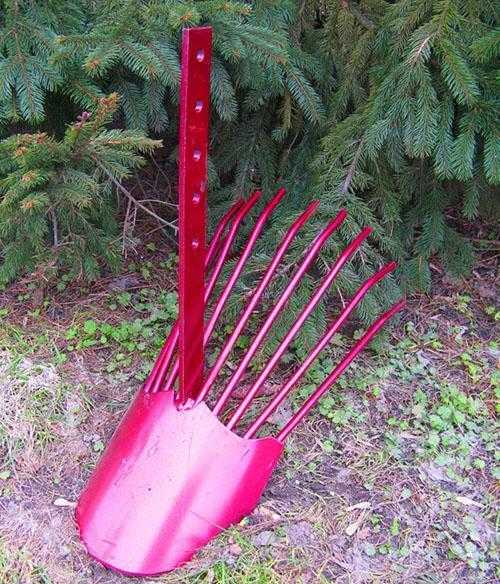

1. Простая картофелекопалка. Обычное навесное оборудование по типу лопаты или плуга с приваренными стержнями или зубцами. Плуг — лопата врезаются в почву, поднимая созревшие плоды наружу по зубцам. Получается, что лишняя земля отсеивается от корнеплодов в процессе рыхления и подъема почвы. Наверху остаются все клубни из гнезда. Особенность простой картофелекопалки в том, что устанавливают на любой по мощности мотоблок или небольшой трактор.

1. Вибрационная картофелекопалка. Это транспортерная картофелекопалка для мотоблока. Оснащена просевной решеткой или решетками, которые помещаются на опорные колеса. Также в конструкции предусмотрен лемех. В процессе обработки лемехом прорезается почва, затем поднимается вместе с корнеплодами на решетку. На решетке картофель отсеивается от земли и ботвы. Дальше корнеплоды по решетке падают на поверхность участка. В конце легко собрать урожай в мешки из-под картофелекопалки.

Сельхозоборудование такого типа выпускают под разными марками, оно имеет несколько видов креплений. Перед приобретением лучше убедится в том, что устройство подойдет для вашей модели культиватора.

Несколько основных популярных моделей для культиваторов:

1. Обычная «ККМ-1».
2. Обычная «КВМ-3».
3. Обычная «Garden Scout».
4. Вибрационная «Нева».
5. Вибрационная «Полтавчанка».

Цена на картофелекопалку для мотоблока из этого списка варьируется от 7000 до 12500 рублей. В дачный сезон цены, конечно, могут увеличиваться.

Важно, перечисленные модели картофелекопалок точно подойдут по типу крепления к мотоблокам:

Функциональность и механизм действия копалки

Задача картофелекопалки — заглубиться зубцами в почву, чтобы вытолкнуть клубни на поверхность. С земли их собирают вручную.

Навесное оборудование ККМ-1 относится к активному виду техники вибрационного или грохотного действия. Модель однорядная: за проход обрабатывает 1 посадочный ряд картошки.

Устройство и составные части конструкции

Каркас механизма — пространственная несущая рама, сваренная из труб, прокатных профилей. Вся сборка крепится к мотоблоку. Основные узлы

• нож-лемех;
• грохот, или просевная решетка;
• шасси из 2 колес: цельнометаллических или с надувными шинами.

К мини-тягачу картофелекопалку подсоединяют с помощью ремня от шкива двигателя. Если ременная передача отсутствует, предусматривают специальный адаптер. ККМ-1 совмещается с мотоблоками Нева, Салют, Фаворит, МТЗ, Агат и другими.

Принцип работы

Перемещается механизм на опорных колесах, повторяя рельеф поля. Глубину погружения лемеха регулируют манипулированием кронштейном сцепки и стойками колесных опор.

Как выкапываются клубни:

1. Нож срезает пласт почвы с овощами, которые поступают на грохот для отсева мелкого материала.
2. Просевная решетка вибрациями разбивает комья земли, мелочь просыпается между прутьями. Горизонтальные колебания создаются эксцентриком вала, вращаемого ремнем от шкива двигателя.
3. Надрешетный материал грохота скатывается на грунт позади картофелекопалки.

Остается только собрать с земли излеченные из глубины клубни размером ≥25 мм.

Параметры выбора

Картофелекопалки отличаются по таким параметрам:

1. Размеры – чем больше длина и ширина рабочего механизма, тем больше продуктивность работы картофелекопалки. Узкие приспособления больше подходят для одиночных грядок в домашнем хозяйстве, тогда как более широкие аналоги с захватом применяются для уборки картофеля более, чем с гектара земли.
2. Способ очистки картофеля от грунта – этот фактор учитывается, в зависимости от особенностей почвы региона, где планируется использовать картофелекопалку. Если рыхлый чернозем легко поддается пушению, то суглинистые и песчаные почвы нуждаются в дополнительной чистке.
3. Принцип работы – учитывая этот показатель, определяется продуктивность работы приспособления.
4. Наличие/отсутствие дополнительных колес – крупные агрегаты должны иметь дополнительную точку опоры, иначе мотоблоку будет сложно выполнять свою основную работу.
5. Способы крепления – оптимальным вариантом считается винтовой способ присоединения картофелекопалки к мотоблоку. Это позволяет отсоединить приспособление в любой момент времени. Некоторые модели крепятся исключительно с помощью сварки.

Многие фермеры также обращают внимание на торговую марку и цену. Эти два показателя не являются ключевыми, но во многом определяют продуктивность работы агрегата.

Как сделать самостоятельно?

Каждый человек может купить картофелекопалку к мотоблоку «Нева». Любая из них имеет совсем простую конструкцию и разные преимущества. Чтобы немного облегчить свой выбор, можно сделать ее своими руками. Тем более что особых затрат и усилий не понадобится. Для изготовления самой простой модели достаточно будет взять обычную старую лопату и несколько арматурных прутьев. Если прутьев нет, то сгодятся зубчики из ненужных вил.

А вот самодельная вибрационная картофелекопалка потребует не только изучения мотоблока, но также и грамотно сделанных чертежей. Кроме этого, необходимо помнить, что такая конструкция сможет в итоге справиться с разными грунтами: и легкими, и тяжелыми.

Чтобы приступить к работе над копалкой, необходимо знать, из каких элементов она состоит. В первую очередь – это ходовая часть, затем самой рамы, некоторых подвесных элементов, а также регулировочной тяги. Ознакомившись с ними, можно приступать к разработке чертежей, где нужно подробно указать все размеры будущей конструкции.

После этого начинается сама работа над моделью. Ее можно сделать в несколько этапов.

• Первое, что надо сделать – это сконструировать раму. Для этого понадобится любая имеющаяся дома труба с подходящим размером. После этого ее нужно разрезать на части, а затем сварить.
• Далее необходимо установить перемычки, которые нужны для того, чтобы можно было установить тяги для управления всей конструкции. Их надо закрепить на четвертую часть всей длинны рамы. Со стороны, которая находится напротив, прикрепляются колеса.

• После этого можно заняться установкой вертикальных стоек. Для этого в том месте, где уже есть перемычки, необходимо прикрепить два небольших квадрата, причем металлических. Далее ставятся стойки, которые в итоге должны быть соединены небольшой полоской, сделанной из металла.
• Затем можно приступать к изготовлению рала. Одна заготовка прикрепляется к стойкам, а вторая – с другой их стороны. После этого их надо сварить вместе и изогнуть в нужную форму.
• Далее делается решетка. Для этого к ралу необходимо прикрепить прут, а вторую его часть вывести и прикрепить к тягам.
• В завершение всего нужно установить колеса, после чего заняться регулировкой тяговой системы.

Конечно, для многих огородников, сделать такую нестандартную самодельную конструкцию будет тяжело. К тому же возможно, заводской агрегат будет и прочнее, и лучше. Однако, сделав копалку дома, ее можно подогнать именно под те грунты, которые находятся на данном участке.

Выбор в любом случае остается всегда открытым. Сделать его в сторону покупной копалки, или сконструировать из подручных средств, немного сэкономив деньги.

Обзор картофелекопателей

Лучшие производители выпускают две категории данного товара:

• пассивные;
• активные.

Остановимся на каждом типе более подробно.

Пассивные

Представляет собой навесное оборудование, отличающееся элементарной конструкцией и бюджетной стоимостью. У него несколько названий: стрельчатая, простая или веерная. Рабочие элементы: лапа с закрепленной «лопатой», к которой приварены пруты. Относится к категории универсальных. Функционирует следующим образом:

1. Посредством лопаты происходит подрезание слоя земли, где располагается картофель.
2. Проходя над прутьями, клубни очищаются от грунта, и остаются на поверхности.
3. Потом следует ручная работа – идет помощник и собирает урожай.

По отзывам собственников — надежная продукция, но высокой производительностью похвастаться нельзя. К тому же 1/6 часть урожая может остаться в почве. К отрицательным моментам также стоит отнести значительный расход топлива, а также незначительную глубину копки, которая не превышает 15 сантиметров. Ширина захвата — всего 20 сантиметров. Данная техника крепится к культиватору или мотоблоку посредством сцепки.

Кроме картофельных, их используют для луковых, морковных, чесночных и свекольных посевов. В процессе уборки овощи сохраняют товарный вид. Аппараты осиливают средние и легкие грунты. Ознакомимся с сильными и слабыми сторонами:

Достоинства	Недостатки
Легко крепится	Небольшая глубина копки и незначительный захват
Может применяться с маломощными агрегатами	Сбор урожая происходит вручную, что существенно замедляет процесс
Недорогая	КПД на уровне 85 – 90%
Выпускается разных видов	Если поля существенной площади, то будет большой расход топлива
Копание осуществляется на второй и третьей передаче	Копка происходит через рядок
Надежная и долговечная	Используется только в средних и легких почвах

Активные

Бывают двух видов:

• транспортерные;
• вибрационные.

Предназначены для подобных конструкций, и крепятся к ним посредством:

• редуктора;
• вала отбора мощности;
• ремня;
• специального адаптера.

Вибрационные модели еще называются грохотными. В народе часто используется слово «трясучка». Работает при помощи лемеха и вибрирующего стола. Происходит это следующим образом:

1. Ножом подрезается грунт, где растет картофель (около 20 сантиметров). Ширина захвата – 39 сантиметров.
2. Попадая на трясущуюся решетку, корнеплоды очищаются от земли.

Можно конструкцию усовершенствовать, подсоединив к ней сетку. Устройство оснащается двумя или одним эксцентриком. Первый вариант считается более продуктивным, так как имеет КПД до 98%.

Достоинства	Недостатки
Осилит тяжелые грунты	Средняя цена значительная
Корнеплоды поднимаются на поверхность	Неэффективна на маленьких наделах
Экономия времени	Чувствуется вибрация
Быстрота выкопки
КПД практически 100%
Клубни очищены от земли
Низкий расход топлива
Комфортная
Отсутствие поврежденных овощей

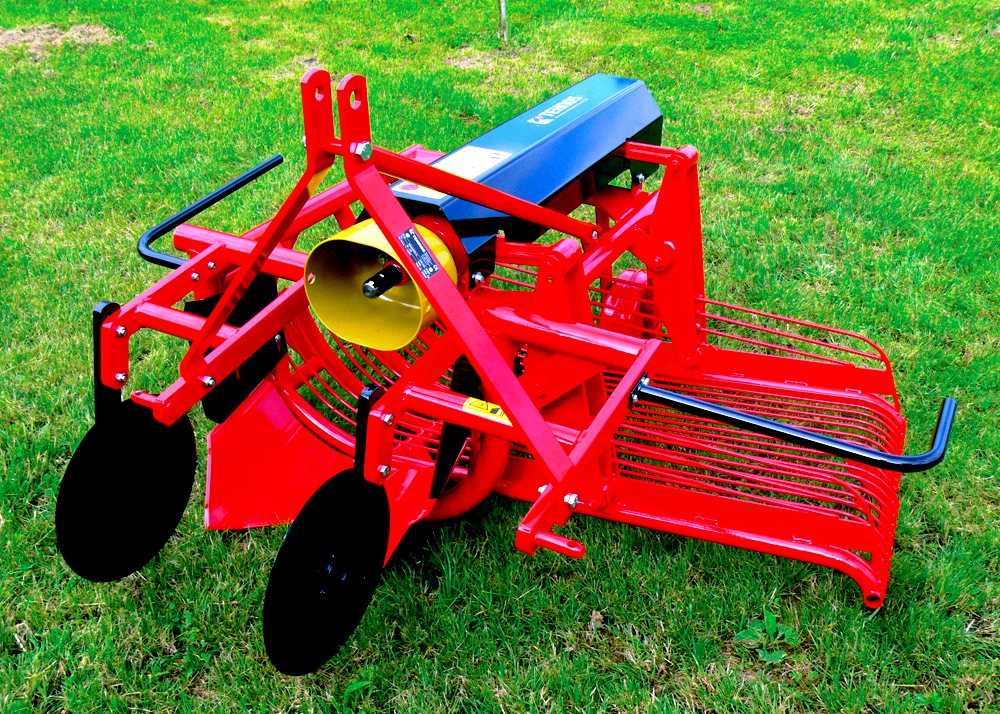

Транспортерные модели, в свою очередь, разделяются на ленточные и конвейерные. Они от вышеуказанного товара отличаются  тем, что имеют ленту (решетчатый транспортер), через который просеивается земля с картофелем. Особенность заключается  том, что изобретение хорошо вспахивает почву, оставляя бульбу неповрежденной. Работает с большой скоростью, топлива расходуется минимальное количество, урожайность сохраняется на уровне 98%, не вредит внешнему виду клубней.

Подходит для всех типов почв, невзирая на капризы погоды. Относится к категории усовершенствованных моделей, так как в состоянии просеивать картофель, отделяя его от земли и оставляя на поверхности. Присутствуют и незначительные недостатки, как то существенная цена, но агрегат того стоит.

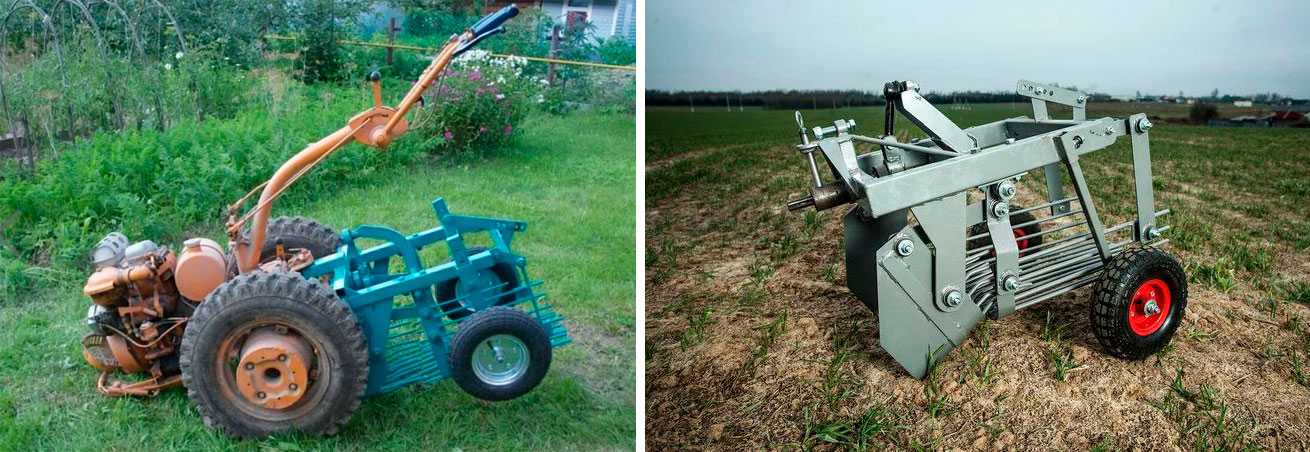

Самодельная картофелекопалка для мотоблока

Изготавливать ручную картофелекопалку стоит для компактных участков. Промышленные типы оборудования для больших площадей лучше покупать у производителей.

Простое вибрационное оборудование легко изготовить из следующих материалов:

1. Железного швеллера.
2. Куска стали не тоньше 5 миллиметров. Прочная сталь потребуется для лемеха. Отлично подойдет отработанное полотно от циркулярки или любая другая быстрорежущая сталь.
3. Железных уголков из металлопроката.
4. Стальных или железных прутьев. Лучше использовать и арматуру небольшого диаметра.

Вибрационную модель нужно делать с основы или рамы. В конструкцию обязательно включают:

• основу (вышеупомянутая рама);
• подвесную систему;
• тяги для регулировки;
• подвижные элементы (колеса или грунтозацепы).

Чертеж вибрационной картофелекопалки для мотоблока:

Описание картофелекопалки для мотоблока Нева, можно ли сделать своими руками

Принцип работы представленного агрегата основан на том, что его зубцы, как только погрузились в почву, изымают из земли клубни. А затем их сбор уже осуществляется вручную.

Благодаря картофелекопалки удается значительно снизить время копки корнеплодов и потраченные усилия.

Сегодня купить картофелекопалку для мотобола Нева можно различных видов. Каждая из них имеет свои отличительные особенности и стоимость. Итак, остановимся подробнее на самых востребованных и практичных моделях.

Модель ККМ-1

Эта модель считается вибрационной. Ее можно задействовать для сбора урожая картофеля или для других культур, среди которых морковь, чеснок. Вибрационная картофелекопалка данной модели рассчитана именно для мотоблоков Нева.

Но если у нее предусмотрены дополнительные ремни и приспособления, то можно уставить и на другие приборы с аналогичным креплением. Конструкция подобного прибора предполагает наличие лемеха и решетки для просева. Глубина погружения в почву регулируется при помощи опорных колес. А вот настроить мягкость сепарирования можно регулировкой оборотов мотора. Использовать эту модель вибрационной картофелекопалки стоит только для обработки легких и средних грунтов. Возможно вам также будет полезно узнать о том, какие культуры можно сажать после картофеля.

Модель «Картофелекопатель вибрационный»

Масса картофелекопалки составляет 34 кг. Ширина захвата – 360 мм, а обработка ведется на глубину 200 мм.

Если скорость мотоблока составляет 12- км/час, то за час картофелекопалка данной модели сможет обработать 0,15-0,2 га участка.

Цена у прибора довольно демократичная, но это никак не отразилось на качестве конструкции. Как стоит применять средство Престиж для обработки картофеля, а также какова его цена узнайте тут.

Грохотная копалка Модель КВМ-3

Этот вариант картофелекопалки относится к агрегатам грохотного типа. Особенность модели в том, то к ней можно монтировать специальный нож к ведущей раме. Таким образом, можно собирать урожай картофеля даже на тяжелых грунтах, когда вибрация решетки увеличивается, а клубни лучше очищаются. Масса агрегата составляет 39 кг. При помощи этой модели грохотной картофелекопалки удается внедрить зубья на глубину 20 см, а вот ширина захвата составляет 37 см.

Модель «Полтавчанка»

Это еще один вариант вибрационного изделия. Рассчитан он на то, чтобы выполнять работы на участке со средним типом тяжести. Вес конструкции составляет 34 кг, а скорость – 2-3 км/час. Обработка грунта может вестись на глубину в 18 см. В комплекте с картофелекопалкой идет штифт и ремень. За счет такого устройства и осуществляется крепление к мотоблоку Нева. А вот как происходит борьба с проволочником на картофельном участке, и какие средства стоит использовать, подробно изложено в данном материале.

Транспортерная

Этот вариант картофелекопалки для мотоблока Нева по своим особенностям схож с грохотной. Отличие между ними в том, что транспортерный агрегат оснащен транспортерной лентой, а не вибрационным столом. Возможно вам также будет интересно узнать о том, как выглядит и как собирается самодельная картофелесажалка для мотоблока.

У подобного оборудования ширина обхвата составляет 530 мм, а глубина обработки составляет 200 мм.

Как только клубни картофеля проезжают по этой ленте, то они эффективно очищаются от остатков земли.

Особенности эксплуатации и полезные советы

Каким способом выкапываете картофель Вы?

КартофелекопалкойВ ручную

Первым делом картофелекопалку следует установить на мотоблок. С помощью длинного центрального винта можно отрегулировать максимально удобное положение агрегата относительно мотоблока. Именно этот фактор позволит регулировать глубину возделывания почвы. Винт затягивают ключом, после чего закрепляют приводной ремень, пропуская его ровно над натяжным роликом.

Для полноценного взаимодействия картофелекопалки и мотоблока необходимо отрегулировать все имеющиеся болты на прицепном узле. Делается это эмпирическим способом, каждый раз проверяя все необходимые качества.

Только после того, как картофелекопалка работает в нужном режиме, ее можно эксплуатировать по назначению.

• Какой мотокультиватор выбрать: обзор популярных моделей электрических и бензиновых культиваторов от легких до тяжелых, их характеристики, плюсы и минусы
• Как выбрать надежную мотолебедку для дачи и огорода: какие бывают, как работают, подойдут ли для вспашки, обзор 8 популярных моделей лебедок для сехозработ, их плюсы и минусы
• Лучшие минитракторы для дачи и дома: как выбрать лучший вариант, ТОП-10 с подробным обзором популярных моделей
