Конусный винтовой дровокол для разделки чурок на дрова

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

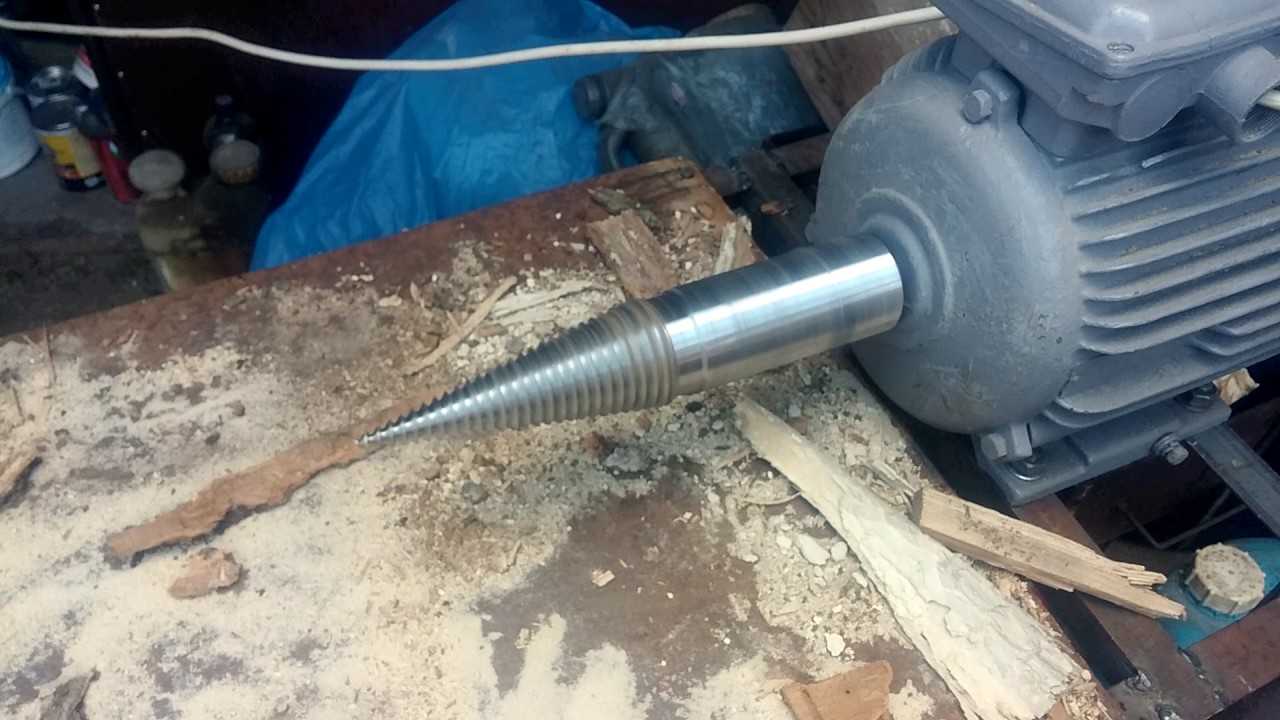

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Принцип действия, преимущества и устройство винтового дровокола

Традиции или технологии?

Наши предки, и не только наши, предпочитали дрова рубить топором. Пилы появились в обиходе сравнительно недавно, и распространение имели меньшее, чем топоры. Это связано как с большими потерями материала – до 5% дерева уходит в опилки, не пригодные для растопки – так и с тем, что расколотые по волокнам поленья лучше горят и хранятся.

Традиционный топор для рубки дров называется колуном, от слова «колоть», «кол». Это массивное изделие весом обычно в 2…3 кг, со слабо выраженным лезвием и длинной рукоятью. Такая конструкция обусловлена тем, что вся сила должна уходить в удар, не отдаваясь в руках и плечах рубщика.

Однако такая работа требует достаточной физической силы и выносливости, но в большей степени – навыков. Опытные рубщики утверждают, что на любом полене есть особые точки, удар по которым способен расколоть даже самое твердое дерево без большого приложения силы.

Более современный вариант – это так называемые дровоколы.

Это механическое устройство с ручным, гидравлическим или электрическим приводом, которое позволяет раскалывать кругляк на отдельные поленья.

Поскольку изготовление обычного колуна, то есть массивного топора, в домашних условиях доступно только практикующим кузнецам с достаточным опытом и соответствующим оборудованием, поговорим о приспособлении для механизированной расколки чурбаков, которое также в просторечии называется колуном, а не только древоколом.

Требуемые для изготовления детали

В процессе создания установки по расколу дров не потребуется искать дорогостоящие детали. Большинство компонентов найдутся у многих умельцев в гараже или сарае. Ниже приведен список необходимых инструментов, деталей и узлов:

• винтовой конус (можно купить или изготовить, ниже будет более подробно написано о нем);
• вал;
• шкивы разных диаметров;
• цепь или ремень;
• подшипники в корпусе;
• металлические трубы или уголки для каркаса станины;
• стальной лист для стола;
• двигатель;
• провода;
• винты;
• выключатель;
• болт и гайки;
• сварочный аппарат;
• электродрель;
• сверла по металлу;
• болгарка;
• рулетка;
• маркер;
• чертеж;
• набор гаечных ключей.

С таким набором легко можно будет сконструировать и собрать простой дровокол. Если планируется сделать его мобильным, то стоит приготовить крепкие колесики, способные выдержать вес установки. Также рекомендуется покрыть конструкцию краской или эмалью для защиты от коррозии.

Лучшие ручные дровоколы

Ручные модели подходят для работы дома или на даче. Такой колун исключает отскок чурок в сторону, минимизирует возможность травм пользователя. В отличие от топора он требует меньших физических затрат. Команда ВыборЭксперта проанализировала предложения производителей, среди которых выбрала 2 самые надежные модели.

Kolundrov «Стандартный»

Безопасный бюджетный прибор для колки дров. Кольцо удерживает полено на кромке в любом положении. Расколотая древесина не разлетается, а остается в дровоколе, что уменьшает риск травмироваться при работе. В модель влезают дрова диаметром до 18 см. Прибор легко раскалывает даже не высохшие и сучковатые поленья в щепки. Колун полностью сделан из высококачественной стали, которая покрыта 8 слоями порошковой краски с защитой от ржавчины.

Достоинства

• Комплектный колпачок для лезвия;
• Не разбрасывает мусор;
• Небольшой вес;
• Компактный.

Недостатки

• Не справится с толстым бревном;
• Начинает гнуться со временем.

Greenween GW-DR5-T

Ручной дровокол для дома, который позволяет работать с толстыми поленьями. Он вмещает колоды до 40 см в диаметре и длиной до 45 см. Простое компактное устройство удобно хранить дома возле камина или возить с собой в машине на дачу. Оно безопасно нарубит дрова на мелкие щепки и поможет разжечь огонь для камина, печи, мангала или любого другого очага. Продается колун в удобном красивом тубусе. Качественная сталь Ст3 защищена надежно защищена. Устойчивую к износу краска и фирменная технология нанесения не стирается при регулярных сильных механических воздействиях.

Достоинства

• Удобный футляр-упаковка;
• Легко пользоваться;
• Антикоррозийное покрытие;
• Есть в черном и сером цветах.

Недостатки

Не везде продается.

Залог надежности механического дровокола от Greenween – простота конструкции. В ней просто нечему ломаться. Такой колун станет надежным помощником при колке с дровами дома или на даче на много лет.

Виды гидравлических дровоколов

Рассмотрим подробнее устройство данных механизмов, чтобы понять принцип их работы и выбрать для себя подходящий вариант.

По количеству выполняемых операций все дровоколы делятся на бытовые и профессиональные. Первые только раскалывают дрова, а вторые снабжаются дополнительными устройствами для их подачи, торцовки и выгрузки.

В зависимости от положения раскалываемого бревна гидравлические дровоколы делятся на три типа:

• Горизонтальные. Полено укладывают на горизонтальный желоб. Существуют две схемы работы таких устройств. В первом случае нож фиксируется на станине, а толкатель двигает к нему отрезок бревна. Во втором варианте полено неподвижно стоит на упоре, а гидропривод подает к нему нож.
• Вертикальные. Полено стоит вертикально, а нож подается сверху и раскалывает его. Преимуществом данной схемы является более высокая производительность и компактность установки. Недостаток – необходимость придерживать бревно руками, что повышает риск травмирования.
• Смешанные. Такие механизмы могут работать как в вертикальном, так и горизонтальном режиме. Применяются в промышленной сфере деревообработки.

Другим отличительным признаком дровоколов с гидроприводом является вид двигателя.

Бытовой гидравлический колун оснащается электромотором, который вращает гидронасос. Данный привод имеет три важных преимущества: надежность, простоту  обслуживания и экологичность. Недостатком является жесткая зависимость от сети электроснабжения.

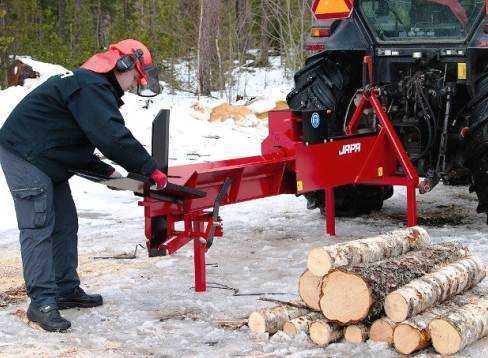

Более мощные мобильные дровоколы оснащают бензиновыми или дизельными моторами. Ими пользуются профессиональные лесозаготовители.

Для лесных хозяйств, фермеров и коммерческих предприятий созданы мобильные модели, работающие от гидравлической системы трактора или от его вала отбора мощности.

Существуют универсальные механизмы, которые могут работать от электродвигателя и тракторного привода или от бензинового мотора и тракторной гидравлики.

Цена бытового гидравлического дровокола, в зависимости от бренда, мощности двигателя и конструкции станины, находится в диапазоне от 9 000 до 32 000 рублей. Мощные модели, предназначенные для колки дров в больших объемах стоят гораздо дороже 70 000 — 120 000 рублей и больше.

Винтовой колун — что это такое и как им пользоваться

Дровокол придуман, чтобы облегчить труд человека, вынужденного раскалывать древесину для отопления. Особенности строения и используемой энергии в таких устройствах отличаются разнообразием и целенаправленностью. Нередко выбор подходящего инструмента осуществляется с учетом вида древесины. Твердые сорта деревьев лучше обрабатывать станком, который работает на электричестве, менее сложные виды дерева легко поддаются механическому устройству.

Дровокол винтовой конусный

Обратите внимание! В домашних условиях, когда количество материала для переработки ограничивается только ежедневными надобностями, не имеет смысла покупать промышленное оборудование. Оно рассчитано на большое потребление мощности и позволяет перерабатывать большой объем. Для подсобного хозяйства вполне достаточно бытового дровокола, который можно изготовить своими руками

Для подсобного хозяйства вполне достаточно бытового дровокола, который можно изготовить своими руками.

Неважно, к какой разновидности относится инструмент, к бытовой или промышленной, основное деление происходит по принципу работы. Это три распространенных вида:

• Самый дешевый из всех (от 6 тыс. руб*.) — механический. Простое устройство, к которому не требуется особенная инструкция. Полено для обработки размещается на металлическом каркасе, после чего к нему применяется сила с использованием ударного инструмента. Размещенное на станке острое лезвие позволяет раскалывать древесину в несколько раз быстрее, чем это делается топором. При этом энергии тратится в разы меньше. Положительные моменты — стоимость и простота сборки, но к отрицательным относят самую низкую производительность из всех имеющихся разновидностей.
• Самый популярный вид — винтовой конусный дровокол. Принцип работы отличается от гидравлического или механического наличием основной рабочей детали, от которой станок получил название. Конусный дровокол «морковка», как его называют на промышленном сленге, работает от конуса, получившего свое название от формы рабочей части. Шарнирная шпилька, управляющая основной рабочей деталью, получает энергию от источника электричества. Это может быть самый простой электродвигатель, в поисках которого народные умельцы особенно не заморачиваются. Часто используют старый от стиральной машины или другого функционального устройства, пришедшего в негодность, но сохранившего мотор в исправности.

На заметку! Винтовой колун, собранный собственноручно, пользуется огромной популярностью. Этому в немалой степени способствует его дешевизна, простота изготовления и существенное облегчение бремени ежедневных работ по колке дров. А в них неизменно наступает необходимость, если отопление производится древесиной.

Принцип работы гидравлического устройства прост, при его работе энергия направлена на гидроцилиндр. Цилиндр перенаправляет ее на шток, а шток заставляет работать упор. Мощность такого устройства зависит от объема цилиндра, но даже небольшой по объему может создать достаточно мощное усилие, чтобы расколоть деревянную чурку. Двигаться может или дерево, или нож, но создаваемого усилия давления все равно хватает, чтобы произвести раскол.

Важно! Чурки или поленья все равно приходится подставлять к устройству вручную, поэтому считается, что у дровокола низкий уровень безопасности. Если заготавливается большой объем, физической работы все равно приходится делать много, но это все же не колка топором вручную. Дровокол конусный своими руками

Дровокол конусный своими руками

Винтовой колун — что это такое?

Простая конструкция конусного дровокола очень эффективна, если требуется переколоть несколько кубометров дров

Колоть дрова, не прилагая при этом больших усилий, можно с помощью винтового колуна. Чтобы понять, как работает это приспособление, достаточно вспомнить, как в процессе неудачного ввинчивания шурупа в деревянную рейку или планку эти предметы раскалывались в месте физического воздействия. Бороться с этим явлением просто — достаточно предварительно засверлить отверстие под саморез, и он пойдёт как по маслу. Принцип раскалывания древесины при вкручивании винта был использован домашними мастерами в рассматриваемой конструкции. Вот только простой шуруп раздвигает волокна недостаточно, поэтому его модифицировали, намного увеличив конусность и уменьшив соотношение глубины резьбы к диаметру инструмента. В результате получили винт, который представляет собой симбиоз клина и самореза. Приспособление легко вворачивается в древесину благодаря резьбовой части и разрывает её по волокнам за счёт многократного увеличения диаметра инструмента.

Схема винтового дровокола

В зависимости от конструкции привода существует несколько разновидностей винтовых дровоколов. В одних винт насажен непосредственно на вал электрического двигателя. Требования к силовому агрегату в этом случае выдвигаются довольно жёсткие — электромотор должен быть низкооборотным (не более 500 об/мин), и достаточно мощным (не менее 3 кВт).

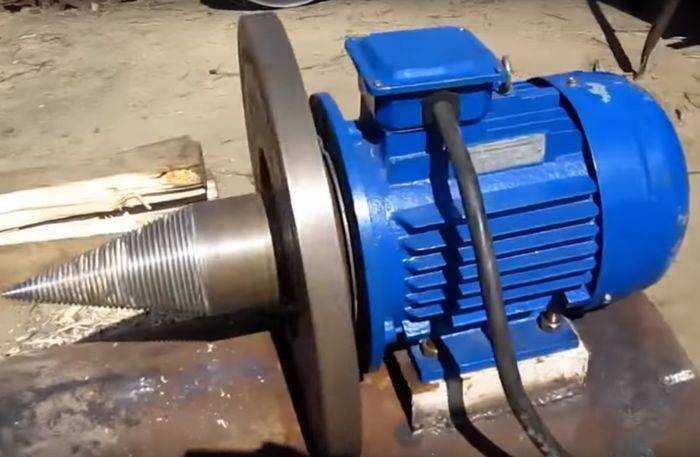

Схема, при которой конус устанавливают прямо на вал электродвигателя, подходит только для тихоходных силовых установок

В других схемах винтовых колунов используются электродвигатели любого типа, а снижение оборотов вращения достигается за счёт применения механических редукторов, ремённых и цепных передач. При этом на вал силового агрегата устанавливают шкив (звёздочку) малого диаметра, а на вал дровокольного конуса — большого. Соотношения их размеров подбирают так, чтобы понизить частоту вращения электродвигателя до приемлемых 300 – 500 об/мин. Иногда при использовании высокооборотных моторов достичь этого без существенного увеличения диаметра ведомой звёздочки (шкива) невозможно. В таком случае устанавливают промежуточный вал и двойную (ступенчатую) передачу.

Максимально упростить конструкцию механического колуна при сохранении высокой производительности можно, установив электродвигатель с редуктором

Все детали конструкции монтируют на прочной станине, которую для удобства работы оснащают откидным столиком.

К достоинствам конусных дровоколов можно отнести:

• простоту конструкции;
• возможность изготовления в домашних условиях (практически все комплектующие, кроме конуса, можно найти на собственном подворье);
• высокую производительность оборудования;
• низкую стоимость установки;
• эксплуатация агрегата не требует квалификации оператора.

К сожалению, простая и надёжная конструкция винтовых колунов не лишена недостатков. Огромным минусом конусного дровокола является то, что древесина с переплетающимися волокнами — непреодолимое препятствие для его буравчика, поэтому прикорневые и особо сучковатые чурбаки придётся разделывать другим способом. Второй недостаток заключается в неполном разделении чурок на поленья. Нередко заканчивать разделку большого чурбака на две отдельные части приходится вручную, а это не каждому под силу. Ещё хотелось бы отметить невозможность изготовления конуса дровокола без применения токарного станка. Конечно, занести это в минусы можно лишь частично, поскольку в сети есть множество предложений как по изготовлению, так и по продаже винтов любого размера.

Электрический винтовой дровокол

Данный механизм является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.

Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.

Винтовой конус дровоколаЧертеж конусного винта.

У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и механизмом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный

При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента

Выбираем двигатель и увеличиваем крутящий момент.

Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:

поставить мощный электродвигатель 5-7квт.

Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.

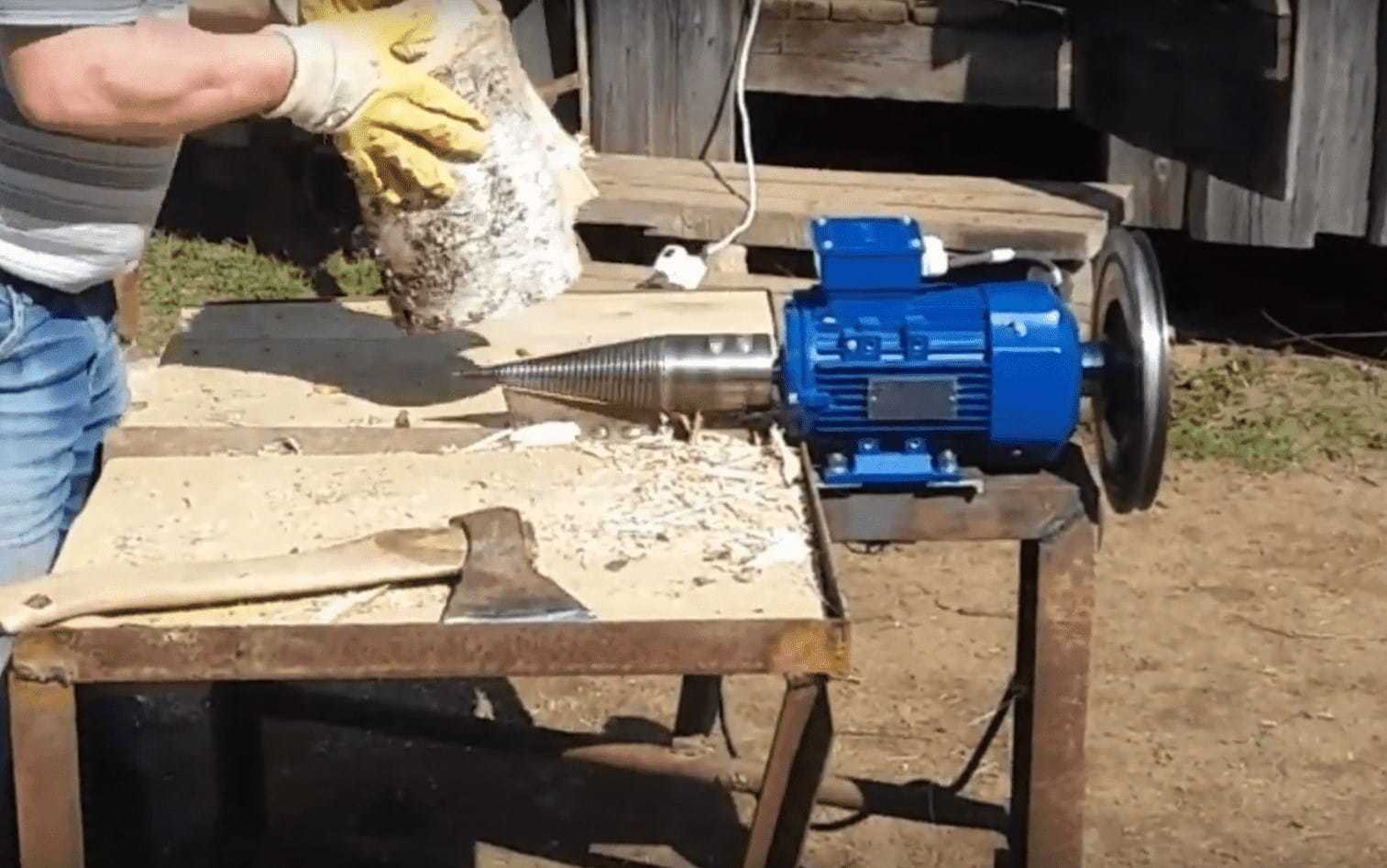

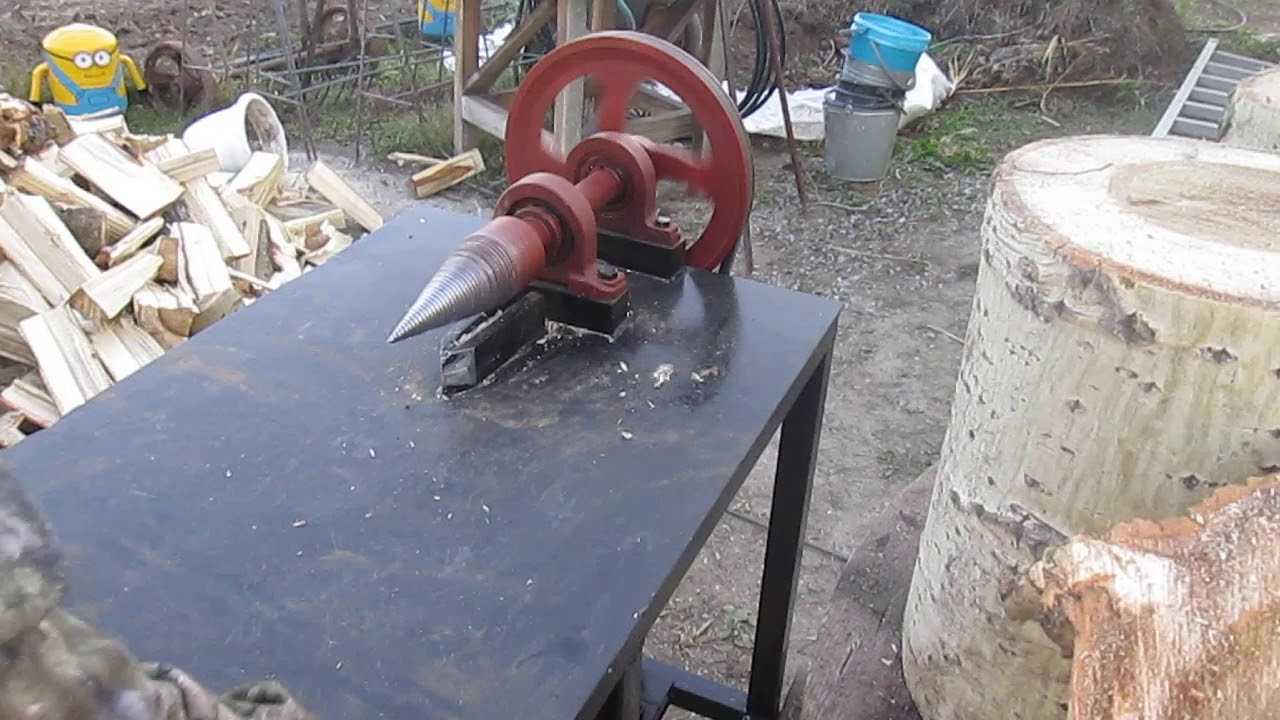

Винтовой дровокол с маховиком.

Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.

Цепную или ременную передачу нужно подобрать таким образом, чтобы число оборотов на конусном винте было примерно 500-700 об\мин. На слишком больших оборотах полено может вырвать из рук.

Высота от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то поленья будут тяжело колоться.

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.

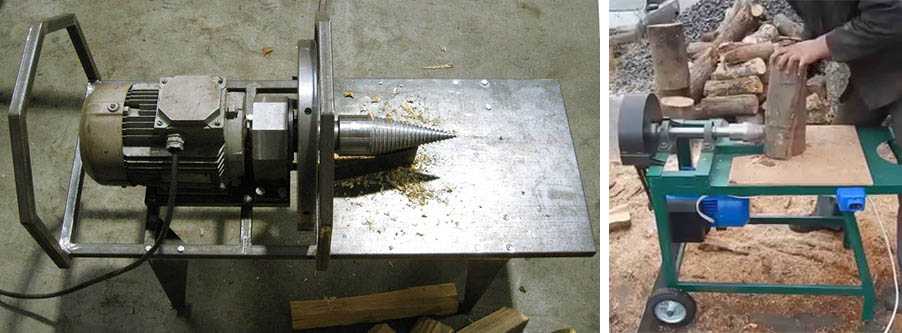

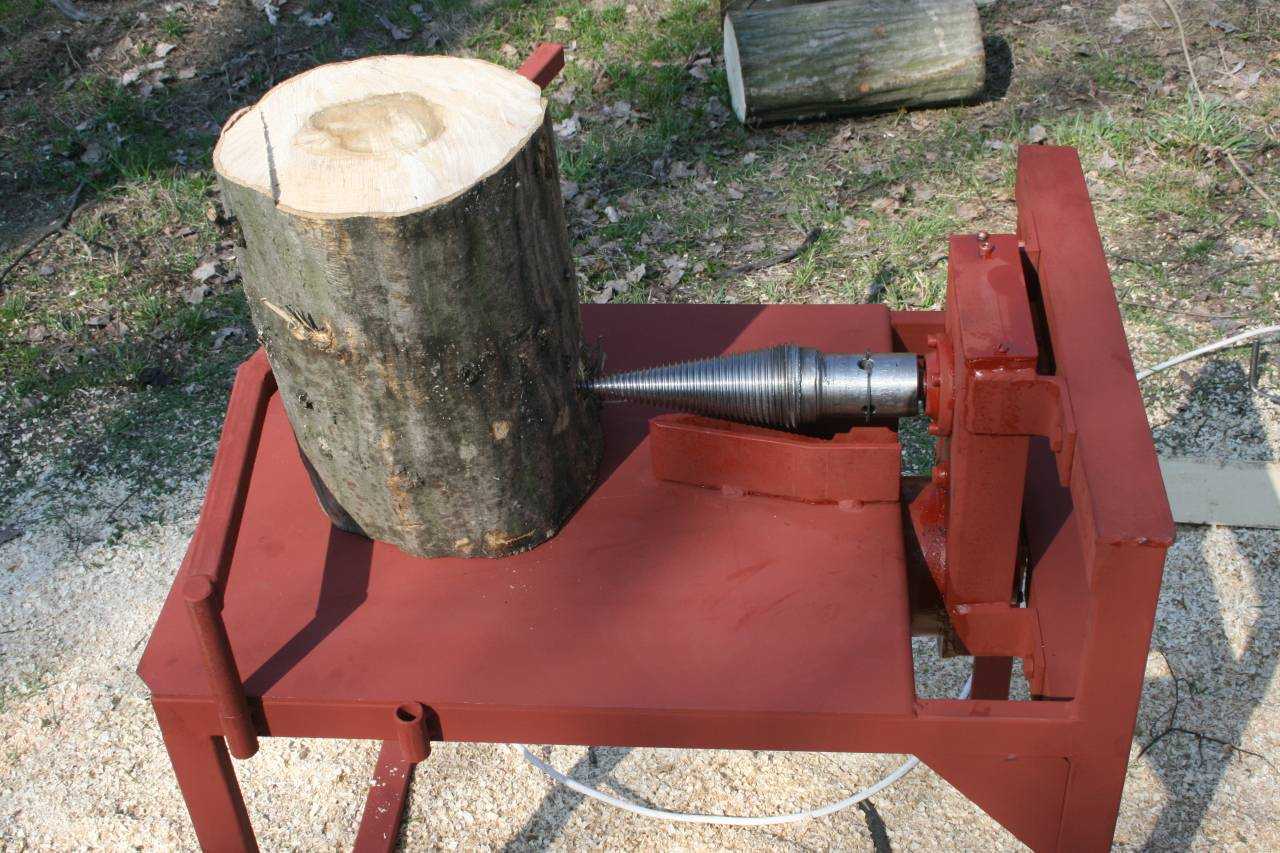

Конусный дровокол с ременной передачей.

Техника безопасности при работе с электрическим винтовым дровоколом.

Работать с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких ремней и шнурков, которые могут попасть на винт.

Для аварийной остановки нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.

Поленья к конусному клину следует подавать только вертикально.

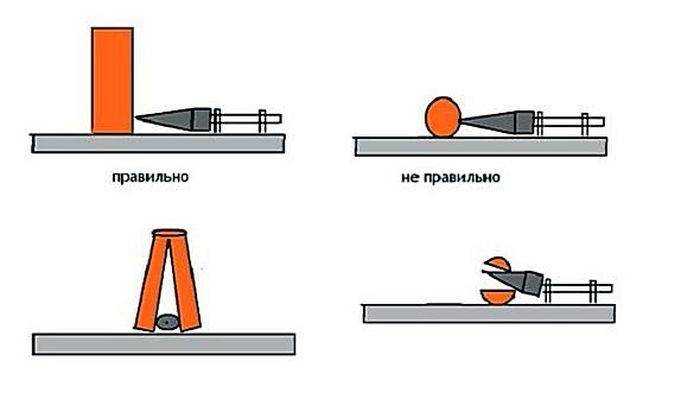

Схема демонстрирует почему поленья нельзя подавать горизонтально.

Лучшие дровоколы с горизонтальным расположением бревна

Подобные модели предусматривают размещение заготовки в специальном желобе. Они считаются более безопасными и простыми в использовании. Рекомендованы для регулярной эксплуатации.

Belmash LSG-500 S115A

4.9

★★★★★оценка редакции

97%
покупателей рекомендуют этот товар

Крупные колеса и специальные рукояти модели упрощают ее перевозку. Цикл колки осуществляется всего за 1,5 секунды, что обеспечивает высокую производительность. Широкий стол дает возможность размещать бревна большого диаметра.

Максимальное усилие станка составляет 20 тонн при мощности 4,8 кВт. В комплектацию входят все необходимые элементы для быстрого начала эксплуатации. Ударопрочный корпус не боится механических повреждений. Надежная опорная балка исключает вероятность вибрации при работе под большой нагрузкой.

Достоинства:

• высокая производительность;
• мощный двигатель;
• богатая комплектация;
• вибростойкость;
• прочный корпус.

Недостатки:

крупные габариты.

Belmash LSG-500 S115A предназначен для промышленной эксплуатации и раскалывания бревен длиной до 510 мм.

Champion LSH5001H

4.9

★★★★★оценка редакции

95%
покупателей рекомендуют этот товар

Корпус модели выполнен из высококачественной стали и защищен антикоррозийным покрытием. Для быстрого и удобного перемещения конструкции по рабочей площадке предусмотрены специальные колеса. Широкая опора гарантирует устойчивость при парковке и во время колки дров.

Максимальное усилие машины составляет 5 тонн, допустимая длина полена — 52 см. Насадка сразу раскалывает заготовку на четыре части. Мощный асинхронный двигатель обусловливает высокую производительность устройства.

Достоинства:

• увеличенная производительность и большая мощность;
• крепкий, защищенный корпус;
• мобильность.

Недостатки:

большой вес.

Дровокол Champion LSH5001H имеет повышенный рабочий ресурс, поэтому подойдет для работы с крепкой древесиной.

RedVerg RD-LS 25-37E

4.8

★★★★★оценка редакции

91%
покупателей рекомендуют этот товар

Модель оснащена системой управления ZHB, предполагающей использование обеих рук для контроля работы дровокола. Автоматическое отключение при отпускании рычага или переключателя обеспечивает высокий уровень безопасности. Удобная для захвата рукоять и крупные колеса облегчают транспортировку станка. Допустимые размеры бревна — 25х37 сантиметров.

Для большего удобства можно отрегулировать положение опорного элемента. Размещение двигателя в нижней части конструкции снижает вероятность механических повреждений и загрязнения. Мощность агрегата составляет 1,5 кВт.

Достоинства:

• прочная конструкция;
• вибростойкость;
• удобное управление;
• безопасность оператора.

Недостатки:

высокая цена.

RedVerg подойдет для заготовки дров в небольших объемах — подходящее оборудование для бытовой эксплуатации или малого бизнеса.

AL-KO LSH 370/4

4.8

★★★★★оценка редакции

88%
покупателей рекомендуют этот товар

Одной из особенностей модели стало наличие защитного кожуха. Он исключает вероятность попадания щепок в оператора и ограничивает доступ к рабочим элементам для большей безопасности. Дополнительная подставка для древесины делает работу с дровоколом удобной.

Максимальная длина бревна — 37 см. Небольшие габариты упрощают размещение устройства в выбранном месте, а для удобства транспортировки предусмотрены колеса и специальные рукояти. Высокая прочность конструкции и антикоррозийное покрытие обеспечивают продолжительный срок службы станка. Мощность двигателя — 1,5 кВт.

Достоинства:

• защитный кожух;
• коррозионная стойкость;
• малые габариты и удобство перевозки;
• высокий уровень защиты;
• устойчивая парковка.

Недостатки:

шумный.

AL-KO LSH 370/4 будет полезен при заготовке дров для камина. Прекрасное решение для частной эксплуатации.

Patriot CE 5215

4.7

★★★★★оценка редакции

86%
покупателей рекомендуют этот товар

Гидравлический толкатель дровокола обеспечивает давление до 4 тонн, что дает возможность раскалывать даже древесину твердых пород при максимальной длине бревна 52 сантиметра. Конструкция представляет собой раму из сваренных между собой металлических труб. Для устойчивости во время работы предусмотрена опорная стойка, а для перемещения – транспортировочные колеса.

Мощность оборудования — 1,5 кВт. Длинный кабель с плотной изоляцией позволяет подключить устройство к удаленной розетке и гарантирует высокую электробезопасность. Небольшие размеры и вес самого станка упрощают его хранение.

Достоинства:

• компактность и малый вес;
• устойчивость на поверхности;
• низкий уровень шума;
• длинный кабель.

Недостатки:

быстрое нагревание.

Patriot CE 5215 подойдет для нерегулярного использования на даче или в загородном доме.

Устройство дровокольного станка

Основным узлом станка для колки дров на основе конусного дровокола является винтовой конус, которому требуется создать вращательный момент. В качестве источника вращательного момента может выступать вал отбора мощности трактора, двигатель внутреннего сгорания, электромотор. Последний вариант для изготовления дровокольного станка наиболее доступен, поскольку электродвигатель, даже бывший в употреблении достаточно легко найти либо в собственном хозяйстве, либо у рачительных друзей.

Приведем простую схему станка

На рисунке видно, что основу агрегата составляет надежная станина, на которой смонтированы все узлы дровокола:

• винтовой конус;
• опоры вала конуса;
• электродвигатель;
• клин рассекателя.

Вращательный момент вала электродвигателя передается на вал конуса ременной передачей. Соотношение диаметров шкивов определяет скорость вращения винтового дровокола, которая должна лежать в оптимальных пределах – 300 – 1000 об/мин.

Простейшим вариантом будет использование тихоходного электродвигателя мощностью от 3 кВт и выше. В этом случае морковка (так часто называют винтовой конус) закрепляется непосредственно на валу электромотора, правда скорость вращения последнего должна лежать в вышеуказанных пределах.

В этом случае количество узлов приведенных на схеме сведено к минимуму, остается только подготовить надежную станину.

Для двигателя внутреннего сгорания вместо ременной передачи можно использовать подходящую цепную.

Где искать комплектующие для самодельного дровокола?

Главным узлом будущего станка, безусловно, считается винтовой конус (морковка) изготовить который в домашних условиях невозможно, ведь при его изготовлении потребуется:

• высокоточное технологическое оборудование;
• высокопрофессиональный токарь;
• специальные сорта стали;
• дополнительное оборудование для закалки.

Это официальный магазин единственного в России производителя винтовых дровоколов с двухзаходной упорной резьбой из высокопрочной инструментальной стали, выполненных на японских автоматах с дополнительной закалкой ТВЧ.

Но главное их преимущество – доступная цена. Даже если Вы найдете человека, который согласится воспроизвести нечто подобное, вряд ли сможете уложиться в сумму, без особых проблем потраченную на фирменное изделие.

Все остальное можно найти самостоятельно. Возможно, Вам понадобятся:

• вал для морковки;
• опорные подшипники с креплением;
• шкивы (звездочки);
• ремни передачи.

Что-то можно заказать токарю, что-то подыскать на барахолках или у друзей, но это опять же требует затрат времени и материальных. При этом не факт, что таким образом Вы сможете подготовиться к изготовлению станка.

На сайте oDrova.ru Вы найдете все, что необходимо для создания ременной или цепной передачи от любого источника вращательного момента, вплоть до двухручейных шкивов и клиновидных ремней. Приобретая морковку в одном из комплектов, Вы сможете выполнить ответственные узлы будущего станка на профессиональном уровне.

Важно! При подготовке конструкции станка следует учитывать, что все узлы должны иметь надежное крепление. Кстати, в ассортименте магазина oDrova.ru имеется специальная морковка для дрели, но предназначена такая всего лишь для колки щепы и небольших дровишек

Ручной дровокол лом-колун

Этот дровокол является самым простым в изготовлении. Принцип его работы основан на энергии удара по колуну тяжелым предметом. Эффект получается практически такой же как если поставить топор на полено и ударить по обуху топора кувалдой. Но этот лом-колун удобнее в работе и скорость работы выше.

Дровокол лом-колун

Его преимущество в том, что он безопасен в работе, легок в изготовлении, занимает мало места. Не требует доставки каждого полена к нему. С ним будет удобно переходить от одного полена к другому

Во время работы с ним спина остается прямая, что немаловажно при колке дров большого объема. Не нужно нагибаться над каждым поленом, чтобы его расколоть

Но он требует применения физической силы человека и во время работы издает громкий металлический звук. Для защиты от звука придется работать в наушниках.

Лом-колун состоит всего из двух частей. Первая часть непосредственно колун с направляющей трубой, а вторая часть ударная. Ударная часть может быть наружной, то есть обхватывать собой направляющую трубу или внутренней – входить во внутрь направляющей трубы. Чтобы данный колун был эффективным, при его изготовлении нужно соблюсти одно правило. Часть колуна с направляющей и лезвием должна быть как можно легче, а ударная часть как можно тяжелее, но в разумных пределах, так как подымать ударную часть придется вручную. Чем больше разница по массе между эти двумя частями, тем выше КПД колуна.

Дровокол лом-колун.

Чертеж дровокола лом-колуна.

При изготовлении лом-колуна главное соблюсти правило большой разности масс частей колуна и выдержать достаточную длину хода ударной части для создания сильного удара. Эта длина должна быть примерно 50-60см.

Чтобы первую часть колуна сделать максимально легкой, нужно в качестве направляющей использовать тонкостенную трубу и лезвие колуна сделать узким.

Если во время удара вибрация передается на руки, то можно ее значительно снизить, если сделать ручки деревянными. Если ручки изготавливаются металлические, то их нужно приварить на самую тяжелую и массивную ударную часть, это также будет способствовать снижению вибрации.

Для плавности хода ударной части и снижения звука трущихся друг об друга металлических частей, следует использовать полипропиленовую трубу между этими частями.

Чтобы избежать быстрого расклепывания металла в месте удара двух частей лом-колуна, пятно контакта между ними не должно быть слишком маленьким.

Для удобства работа с лом-колуном поленья следует ставить во внутрь старого автомобильного колеса. Это предотвратит разлет отколотых частей от поленьев, и они всегда будут в одном положении.

Смотрите видео: ручной дровокол лом-колун

https://youtube.com/watch?v=t7QDunX9gTI
