Как сделать триммер своими руками

Подготовка

Итак, до начала сборки газонокосилки потребуется иметь под рукой следующие элементы:

• материалы для каркаса;
• колеса;
• ручки;
• защитный кожух;
• двигатель;
• каркас, куда будут прикреплены все детали;
• ножи;
• управляющие элементы – УЗО, выключатель, кабель с вилкой для подключения в розетку.

Кроме того, важным подготовительным этапом будет создание чертежей и схемы будущей конструкции. Это поможет соблюсти правильное расположение всех элементов будущей конструкции и создать правильный каркас, который сможет выдержать вес всех элементов и будет красиво смотреться с эстетической точки зрения.

Также к указанному списку можно добавлять различные детали, такие как цепь или переходник, если самоходная косилка делается из дрели или бензопилы.

Как сделать газонокосилку своими руками?

Двигатель можно использовать практически от любой старой бытовой техники: бензопилы, стиральной машины с центрифугой, болгарки, дрели. Идеальным вариантом считается мотор асинхронного типа, мощность которого стартует от 500 кВт (при 3000 об/мин).

Кроме мотора, используются два шкива и ремень для передачи вращения с двигателя на привод ножей. Мотор закрепляют на платформе и подключают на одну фазу.

Такой агрегат может легко справиться с большой по размеру площадью территории. Маломощное устройство чаще собирают для обработки незначительных участков с непродолжительным режимом работы. Подбор мощности зависит от общих параметров косилки и диаметра ножа (больше площадь захвата – выше мощность).

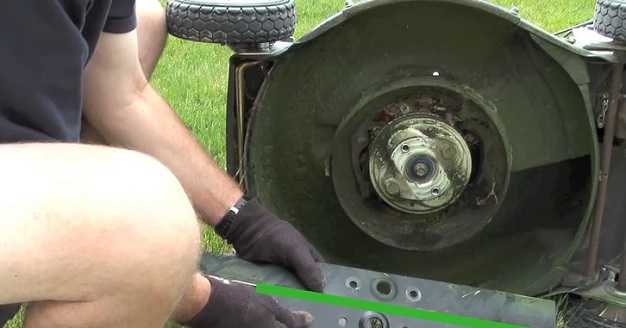

Косильные ножи и рукоятка

От параметров и конфигурации ножей зависит результат покоса. В качестве режущего элемента рекомендуется использовать высококачественную твёрдую сталь (2-3 мм). Нож может состоять из одной полосы (≈ 50 см) с отверстием под крепление по центру или двух фрагментов, соединённых между собой болтами либо сваркой. Лучше, если резец будет в форме трапеции, что предотвратит наматывание травы на нож.

Косильный нож для газонокосилки

В качестве режущей части также используют:

• полотна для пилы по металлу;
• цельный круглый диск.

Если к противоположному краю относительно режущей части ножа приварить лопасти или просто его подогнуть, то при рабочем режиме образуется эффект вентилятора. Срезанная трава будет, приподнимаясь кружиться под защитным кожухом. Это даст возможность осуществлять сбор обрезки в сетчатый мешок, который фиксируется на предварительно сделанном отверстии в квадранте.

Колеса

Колёса подбираются с учётом расположения ножей относительно поверхности грунта. Оптимальной считается высота 5-6 см. Чем больше диаметр колеса, тем удобнее перемещать агрегат по участку. Количество движущих элементов зависит от конструктивных особенностей и предпочтения мастера.

Двухколёсный вариант является более маневренным, но корпус при этом должен иметь дополнительную опору для удобства изменения траектории движения.
Газонокосилка-велосипед

Оправка

В качестве рамы можно использовать шасси от тачки или детской коляски. Также можно изготовить её самостоятельно, используя металлические трубочки и уголки. Поверх рамы приваривается цельнометаллический лист (3 мм), в котором по центру следует сделать отверстие под вал двигателя.

Некоторые мастера в качестве оправы используют неглубокий металлический таз, сковороду большого диаметра или полоску металла с фланцем. Двигатель нужно зафиксировать болтами для обеспечения безопасности во время работы.

Вариант газонокосилки, собранный своими руками

Принцип сборки

Чтобы при сборке учесть все нюансы и соблюсти правила монтажа, стоит придерживаться такой последовательности.

1. Используя металлический уголок 25х25 мм, сварить раму. По краям прикрепить фрагменты такого же уголка под установку колёс.
2. Из листа металла изготовить каркас под мотор. Для этого нужно вырезать заготовку со сторонами 50х60 см, сделав по центру отверстие, равное диаметру вала. Приварить платформу на раму. К её нижнему краю по периметру приварить защитную полоску от ножей.
3. В зависимости от используемого двигателя следует определить способ его крепления. Если на нём имеются ушки, то к каркасу приваривают дополнительные крепежи. В других случаях фиксация выполняется с помощью болтов, проходящих через металлический лист и корпус двигателя.
4. На вал прикрепить ножи, проверить отсутствие перекосов.
5. К платформе агрегата прикрепить ручку.
6. К двигателю подсоединить кабель.

Схема бензиновой газонокосилки

Из бензопилы

Для бензопилы уже придумано много разных насадок, расширяющих возможности данного агрегата, к примеру, культиватор, бур, лодочный мотор, а также насадка коса. Как она выглядит, можно посмотреть в этом видео. В случае, если вы захотите из бензопилы сделать триммер, то максимум, что вы сможете сделать – это газонокосилку на колесиках, поскольку двигатель агрегата достаточно тяжелый, и применить вышеописанные варианты изготовления триммеров (с нижним расположением привода) к нему не получится.

Поэтому сначала изготавливается тележка. Ее можно сварить из уголка 25х25 мм. Размеры рамки должны быть 500х600 мм. Колеса крепятся по углам рамки.

Далее, от агрегата необходимо открутить “штурвал” и шину. Ручку тележки можно изготовить из водопроводных труб. К ней прикручивается “штурвал”. Также необходимо удлинить топливный шланг и тросик газа.

Бензиновый двигатель устанавливается (прикручивается через отверстия для закрепления шины) на раму таким образом, чтобы редуктор был повернут на 90 градусов и вал находился снизу.

Теперь остается только закрепить на вал агрегата режущий инструмент. Делается это следующим образом.

1. К “звездочке” аппарата необходимо приварить небольшой отрезок трубы, длиной 80 мм и диаметром 50 мм. Трубу лучше резать на токарном станке, чтобы торцы были идеально ровные.
2. Далее найдите трубу с немного большим диаметром — равным 58 мм. Ее нужно также отрезать длиной 80 мм. Таким образом, вы получите телескопический вал, который соединен с помощью 2-х болтов (м6), расположенных друг напротив друга. На болтах обязательно должны быть контргайки. Ниже показана схема, по которой изготавливается головка триммера, служащая для закрепления режущего инструмента.

В телескопических трубах нужно проделать несколько отверстий, чтобы можно было регулировать высоту ножей над землей.

Нож лучше изготавливать такой конструкции, как на следующем рисунке.

Благодаря тому, что на диске закреплены подвижные ножи на заклепках, они при встрече с камнем или сухой веткой просто будут отскакивать. Это убережет вал и редуктор от повреждений, которые могут возникнуть при заклинивании инструмента.

Диаметр диска (изготавливается из листовой стали 4 мм) должен быть 180 мм. Ножи изготавливаются из полосок шириной 30 мм и длиной 120 мм, вырезанных болгаркой с полотна ножовки по дереву.

Как сделать газонокосилку своими руками?

Покос травы на загородном участке позволяет придать территории ухоженный и приятный вид. Но постоянно делать это ручной косой очень неудобно, не говоря уже о серьезной потере времени и затратах сил. Но не всегда есть возможность приобрести газонокосилку. Тогда можно сделать ее своими руками. Попробуем разобраться в тонкостях и особенностях этого процесса.

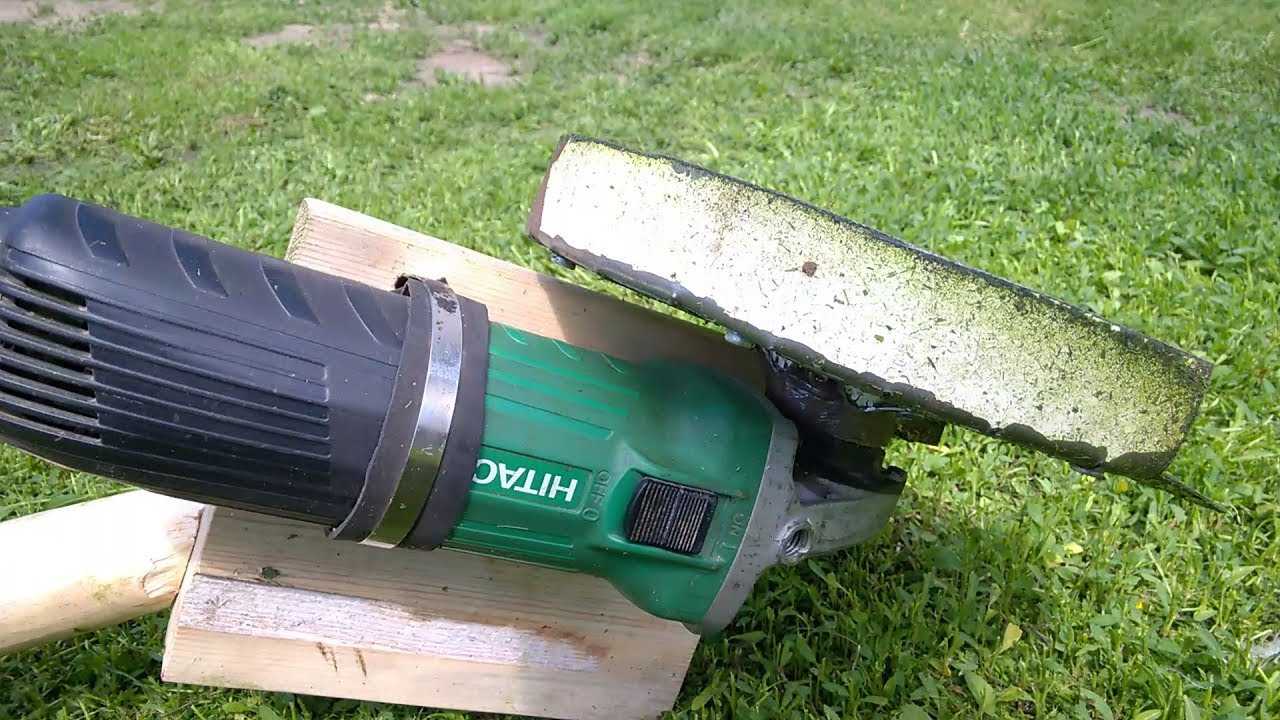

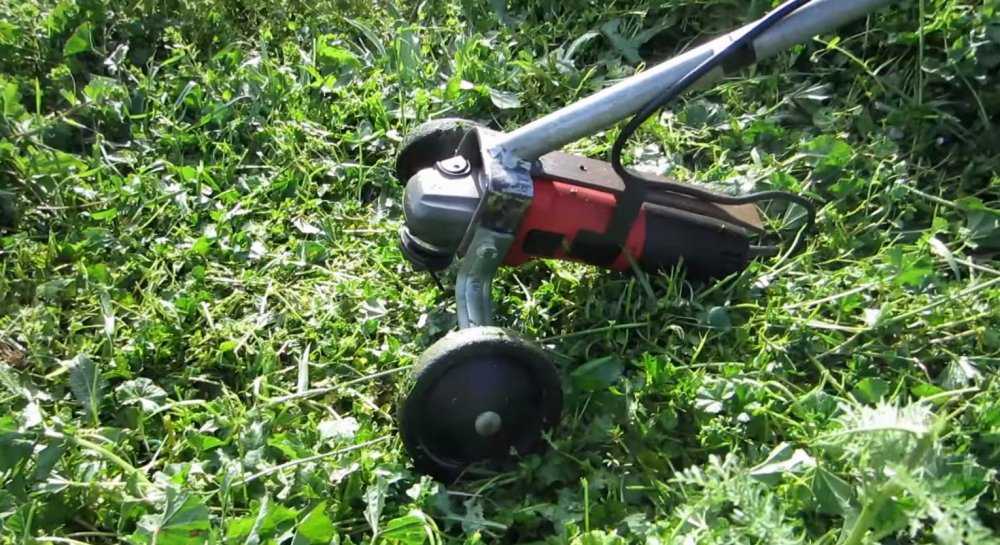

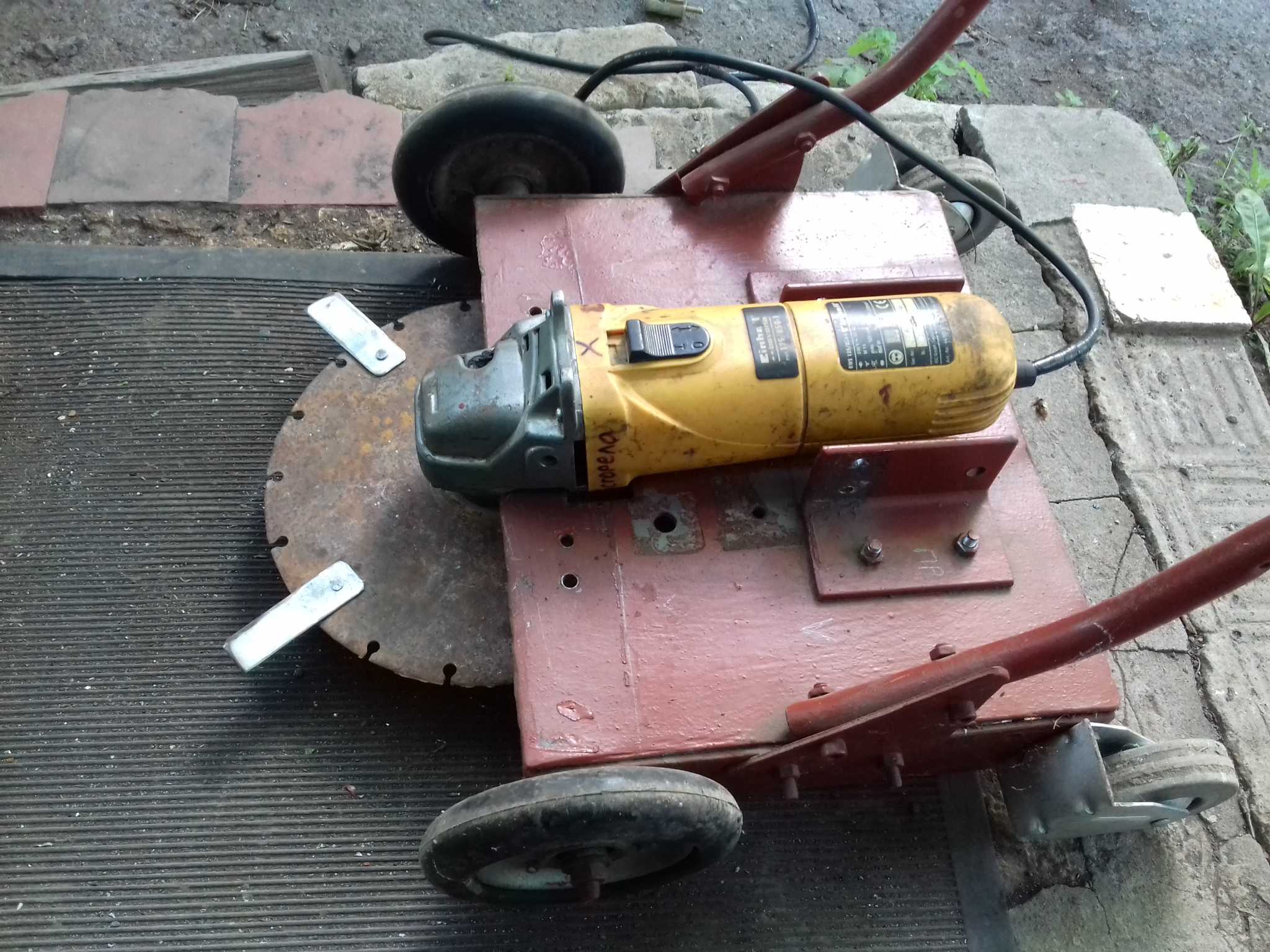

Из болгарки

Создать неплохую косилку для газона легко, если использовать обычную болгарку. Корпус устройства делается из автомобильного диска. Его следует распилить на пару частей. К одной из них осуществляется приваривание крышки. Сбоку делается дырка, где будет располагаться передняя часть косилки. На корпусе закрепляются ручка, а также колеса. В кожухе или проделываются дырки. Прибор закрепляется на корпусе с использованием болтов. Также из стали следует сделать нож. Его края следует хорошо заточить и установить его, как пропеллер.

Нож крепят к болгарочному валу, после чего закручивают гайку. На финальном этапе его прикручивают при помощи шурупа, установленного в гайку. Выключатель на устройстве фиксируется благодаря брусу. На ручку ставим выключатель и штекер, дабы к нему легко было присоединить удлинитель при необходимости.

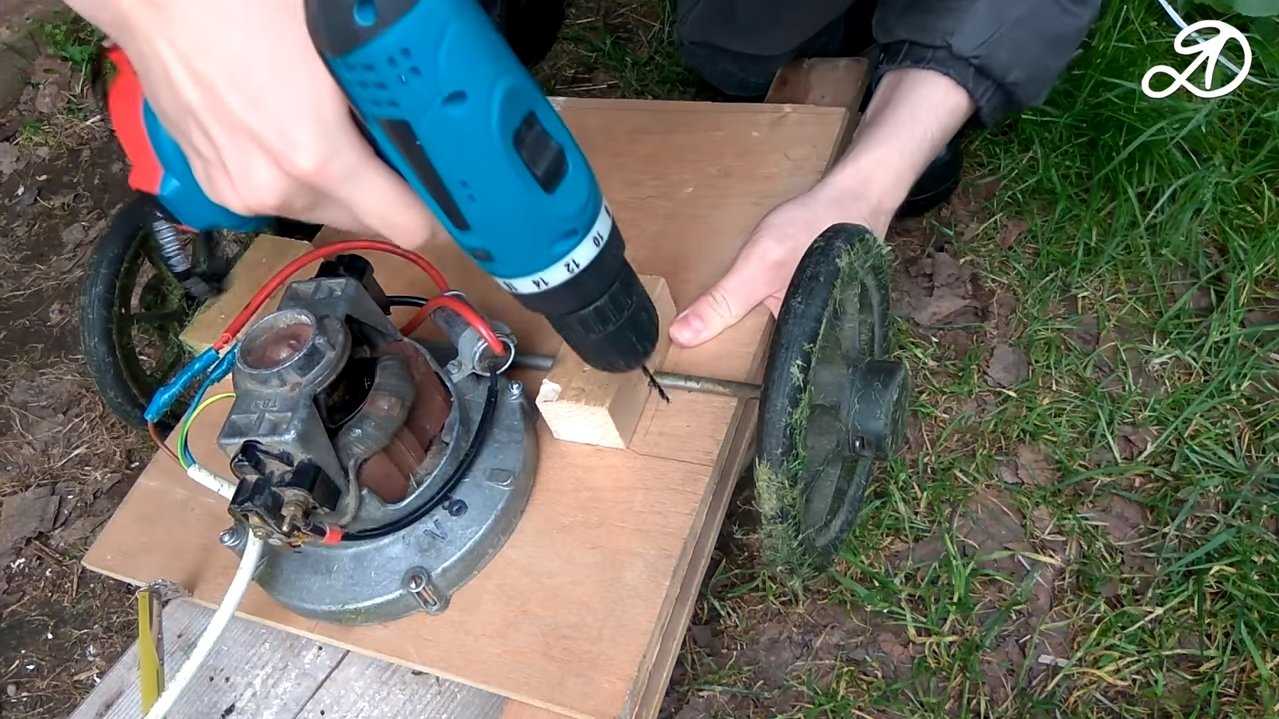

Из стиральной машины

Чтобы создать газонокосилку из старой стиральной машины, потребуются:

• двигатель от нее;
• ножи из стали;
• колесики;
• труба, что станет основой для ручки;
• электрический привод;
• вилка;
• выключатель.

Если косилка будет делаться из двигателя от машинки, то лучше взять модель мощностью 170-190 Вт, оснащенную стартовым реле с конденсатором. Также требуется подобрать колеса.

Ножи должны быть изготовлены из стали, имеющей 2- или 3-хмиллиметровую толщину и полуметровую длину. Режущая часть немного гнется вниз, что позволяет уберечь вал от попадания в него различных предметов. Ручку создают из трубки, дабы устройство было удобно держать. К раме ее крепят сваркой.

На шасси от тележки монтируют платформу, выполненную ранее из листа. Потом делается отверстие для моторного вала. На передней части устанавливают стальную решетку в качестве защиты. Верхняя и нижняя ее части прикручиваются болтами, к которым приделывают проволоку.

Решетка устройства позволяет создать зазор для ножа. Мотор прикрепляется так, чтобы вал прошел в отверстие. На него монтируется заточенный ранее нож, а посредине проделывается дырка.

Нож следует сбалансировать и провести центрирование. Мотор прикрывается кожухом для защиты. Учитывая, что он должен охлаждаться, когда работает, в кожухе также должны быть дырки. К нему присоединяется проводка, закрепляющаяся на корпусе. Металлическую ручку следует обернуть чехлом из резины, дабы защититься от возможного удара током.

Из бензопилы

Можно переделать в косилку бензопилу. Берем мотор, который нужно поставить на тележку. Она делается по типу рамы из профильных уголков 2,5 на 2,5 сантиметра. Ее размеры будут примерно 50 на 60 сантиметров. По углам устанавливаются колеса. Также туда следует установить штурвал и шину.

Из трубы делается ручка, высоту которой можно регулировать. К ней прикрепляют штурвал, шланг и трос. Теперь двигатель прикручивается на раму. Шину закрепляют с использованием дырки в редукторе. Снизу ставят кожуховые крепежи. Это будущая основа косилки. Теперь остается установить ножи с использованием сварки. Это осуществляется на звезду пилы на предварительно установленный отрезок трубы.

Технология сборки газонокосилки

Как сделать газонокосилку своими руками? В первую очередь изготавливается металлический каркас. В него устанавливается двигатель, который крепится с помощью болтов. В нижней части каркаса крепится режущий механизм, соединенный с двигателем. Нормальное расстояние между ножами и грунтом – 7 см. Мешок для сборки травы крепится сразу за режущим механизмом, по образцу промышленного варианта.

Вокруг ножей нужно приварить защитный кожух. Двигатель и соединение с ножом должны быть прикрыты от попадания травы, при этом сохраняются вентиляционные отверстия

Наличие вентиляции особо важно для двигателей маленькой мощности

Ручка должна быть приварена в удобном положении под правильным углом и нормальной длины. Применение сварки самый надежный метод изготовления каркаса и крепления деталей. Но при отсутствии аппарата или навыков в работе, допустима сборка из готовых элементов, присоединением болтами.

Как сделать газонокосилку из пылесоса

Для того, что собрать самодельную газонокосилку из пылесоса потребуется сварочный аппарат, немного листовой стали, и старая детская коляска, и ненужная пила или ножовка.

От детской коляски нужны только шасси, которые хорошо подойдут по размеру для изготовления газонокосилки своими руками из пылесоса. Крупные колеса хорошо двигаются по неровной почве и траве, не застревая в ней. Поэтому можно обрезать все лишнее, либо оставить ручки (в зависимости от самой коляски) за которые будем держаться при стрижке травы. Газонокосилка делается для удобства работ на участке, потому и ручки для нее можно сделать отдельно, подрегулировав свой рост.

Той же листовой сталью и уголками создаем площадку для установки двигателя, на которой и располагаем двигатель пылесоса. Делаем это таким образом, чтобы его вал был направлен вниз, к земле. Для его защиты вырезается кожух, толщиной в 1,2 мм, в котором прорезается отверстие с диаметром на 4 мм большим диаметра вала. Регулируем высоту установки двигателя, определяя расстояние от конца вала до земли. Не рекомендуется оставлять его меньшим, чем 2-3 сантиметра во избежание повреждения аппарата.

Затем из стали, толщиной в 3-4 мм вырезается диск, с диаметром в 38-40 сантиметров. Диск можно сделать как больше, так и меньше – тут учитывается сила, которую нужно приложить к нему для раскрутки. Соответственно, более мощный двигатель может быть использован и с более крупным диском. Но так как сделать газонокосилку из пылесоса удобнее всего с применением диска именно такого размера, то лучше воспользоваться опытом людей, которые не первый год создают такие агрегаты. В центре диска просверливается отверстие, в которое продевается конец вала двигателя. Он должен быть вровень с плоскостью диска, после чего их необходимо приварить друг к другу. Диск будет несъемным, а в случае неисправности двигателя он будет разбираться со стороны кожуха, поэтому никаких сложностей с тем, чтобы разобрать газонокосилку из пылесоса, не возникнет. На расстоянии в 2 сантиметр от краев диска прорезаем два отверстия для ножей. Размер их должен был достаточен для того, чтобы закрепить впоследствии ножи двумя болтами М6. Ножи вырезаются из полотна от пилы или ножовки. Их длина должна составить 6 см, ширина – 3 см. Болты закрепляются так, чтобы ножи могли проворачиваться по своей оси при давлении на них. Это пригодится при попадании в траве камня или другого твердого предмета – встретившись с ним, нож просто повернется в другое положение, и не сломается. В принципе, их в любом случае придется периодически менять, но, по крайней мере, они не будут расходоваться при каждой стрижке травы.

Остается только сделать кнопку или рычаг включения, проведя от стандартного тумблера провод к мотору, и можно пользоваться новой газонокосилкой. Она вполне подойдет для небольшого объема работ у дома, и поможет с толком использовать старый пылесос, который стоял раньше без дела. Также хотелось отметить, что в настоящее время можно сделать газонокосилку из бензопилы.

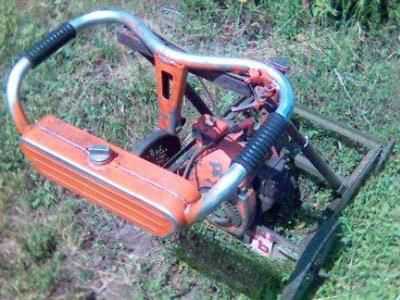

Из бензопилы дружба

Первый способ заключается в том, что мы будем использовать старую и давно ненужную бензопилу под всемирно известным названием «Дружба», о технических характеристиках бензопилы дружба вы узнаете здесь. Но если вы не располагаете наличием данной модели, то вы вполне благополучно можете взять бензопилу «Урал» к примеру, или иную другую модель, существенной разницы в этом нет. Почему именно отечественные бензопилы, а не скажем импортные модели?

Косилка из бензопилы

Так, прежде чем начинать разбираться в аспектах «создания» газонокосилки, стоит уточнить собственно с каких основных деталей и так называемых узлов она будет у нас состоять, итак:

• основным и действенным механизмом у нас послужит двигатель;
• каркас будет представлять собой своеобразную опору для установки всех необходимых узлов устройства;
• кожух защитного характера;
• ножи;
• колеса;
• детали и ручки, сходящие в спектр системы управления.

Итак, приступим. В данной газонокосилке сам двигатель мы возьмем из старой бензопилы, именно в сборе. Однако если устройство не рабочее, то в таком случае она нам не подойдет. Вы должны помнить о том, что изменять в его механизме ни в коем случае ничего ненужно.Просто достали из бензопилы и установили в тележку подвижного характера.

Теперь разберемся, как же можно сделать эту такую необходимую нам тележку? Для этого необходимо взять уголки 25х25, которые будут располагать размерными показателями равными 500 мм и 600 мм. Сварить их между собой в виде рамы.

Инструкция по сборке

После этого вы должны открутить от старой бензопилы «штурвал» и шину. Что касается ручки нашей тележки то изготовить ее можно из труб водопроводного направления именно с непосредственной возможностью высотной регулировки

Естественно данная регулировка не является такой важной необходимостью, но стоит отметить, что так на много удобнее будет работать с устройством, в особенности, если его эксплуатировать будут разные люди с разным коэффициентом роста

К изготовленной ручке вам необходимо прикрутить так называемый «штурвал», после этого проведите удлинение газового троса, а также шланга топливного

Важно то, что редуктор совместно с самим двигателем должен быть повернут на девяноста градусов. Это делается для того чтобы сам вал располагался в нижней части, а для этого его необходимо ко всему еще прокрутить на раму. Сделать это можно посредством использования специального отверстия, которое находится на редукторе, но в бензопиле оно используется для шинного закрепления, а также используйте две крепительные шпильки кожуха маховика, который располагается в нижней части

По сути, основу для нашего устройства мы выполнили, осталось совсем немного, а именно установить инструмент режущего направления

Сделать это можно посредством использования специального отверстия, которое находится на редукторе, но в бензопиле оно используется для шинного закрепления, а также используйте две крепительные шпильки кожуха маховика, который располагается в нижней части. По сути, основу для нашего устройства мы выполнили, осталось совсем немного, а именно установить инструмент режущего направления.

Косилка из бензопилы на видео.

Для того чтобы его изготовить вам понадобится бензопильная «звездочка» на которую собственно необходимо установить в соосном положении небольшой кусок трубы с размером: длина – 80 мм, диаметр – 50 мм. После этого необходимо провести обработку этого отрезка на станке токарного характера.

Посредством выполнения данных манипуляций вы получите своеобразный вал телескопический из труб, которые нужно соединить специальными болтами М6 которые собственно располагают контргайками. Они же должны находится в положении диаметрального направления параллельно друг к другу. Что касается отверстий, то их нужно несколько, так как таким образом вы с легкостью сможете производить регулировку высотного среза самой травы.

Посредством работы труд движение которых будет проводиться относительно друг друга, тем самым они в определенном коэффициенте смогут, скажем так, компенсировать сам дисбаланс.

А теперь последнее что вы должны сделать, так это изготовить, ножевое основание. Для этого нужно приварить к другой трубе специальный диск, изготовленный из метала, и который, располагает размерным показателем равным 180 мм в диаметре именно из стали листовой 4 мм.

Как сделать электрическую газонокосилку из стиральной машинки

Чтобы сделать мотокосу своими руками, понадобится:

• двигатель стиральной машины;
• колеса (2–4);
• металлический лист (30х50 см, толщина не более 4 мм);
• стальные ножи/диски;
• профильные трубы;
• электрический кабель;
• вилка;
• включатель/выключатель.

Электрический двигатель желательно использовать асинхронный, он издает меньше шума. Достаточно, чтобы мощность достигала 180 Вт. Чем мощнее мотор, тем эффективнее процесс.

Колеса можно снять с тележки или старой детской коляски. Можно изготовить и самому. Рекомендуется брать 4 колеса. Это позволит эффективно косить траву на неровных участках. Устройство с двумя колесами будет более маневренным и подвижным, но не таким эффективным. Высота колес должна на 5–6 см превышать уровень земли. Такой длины останется трава после выкашивания.

В качестве платформы можно использовать старые миски или небольшие кастрюли/тазики. Главное, чтобы они не были слишком глубокими и имели высокую прочность.

Профильную трубу можно заменить на водопроводную либо использовать ручки от тележки. Это не имеет значения. Труба используется для изготовления рукоятки.

Нож может быть как цельным, так и составным. Цельные ножи изготавливают в виде пластины, заточенной по всей длине. Посередине необходимо проделать отверстие. В качестве материала подойдет твердая сталь. Затачивать пластину необходимо под углом в 60 градусов. Так она не будет быстро затупляться. Тыльная сторона должна быть слегка изогнута, как у пропеллера. Это необходимо для равномерного скашивания сорняков.

Чтобы сорняки не наматывались на вал с вращающимися лопастями, на него нужно установить так называемый «кожух». В качестве защитного элемента подойдет обычная консервная банка.

Такой нож может прослужить долго. Но если ему на пути попадется огромный камень, он тут же сломается. Более надежные — складные ножи.

Для составных ножей подойдет менее твердая сталь. Пластины затачиваются не по всей длине, а только на небольших участках в 5 см. Поэтому в случае удара лопасти не сломаются, а лишь загнутся, а приводной вал останется невредимым.

По такому же принципу работают двигатели моторных лодок. Фигурные ножи защищают приводной вал от скопления на нем сорняков. Их длина должна быть в пределах 50 см. Специалисты рекомендуют использовать ножи в форме диска. Они более прочные и надежные.

Изготовление

Первая необходимая деталь — это каркас. Чтобы сократить время, используют старые шасси от повозок или колясок. В комплекте сразу идут колеса и ручка. Сверху каркаса просто кладется лист металла и закрепляется сваркой.

Если готовой детали под рукой нет, изготовляем самостоятельно. Для этого потребуется металлический уголок (25х25 мм), из которого делаем раму. Затем из него же делаем стойки, к которым будут крепиться колеса. Количество стоек равно количеству колес. После этого делаем ручку и прикрепляем к каркасу. Форма зависит от ваших предпочтений — П-образная, дугой или просто 2 рукоятки. На ручке необходимо расположить крючки, на которые будет наматываться кабель.

В центре шасси делаем отверстие для вала электродвигателя. Устанавливаем мотор на шасси валом вниз. К валу болтами прикрепляем ножи. Двигатель желательно защитить коробкой. Если ее нет, можно заменить на пластиковую бутылку.

На рукоятке размещаем выключатель и вилку. Кнопку включения/выключения можно позаимствовать у старой стиралки.

Электрический кабель присоединяем к мотору. С помощью изоленты соединяем провод с вилкой и выключателем. Для безопасности рукоятки нужно укрыть резиновым покрытием.

Ну вот и все. Газонокосилка готова к использованию.

Как сделать газонокосилку своими руками

Устройство

Чтобы собственноручно сделать газонокосилку для травы, требуется иметь в наличии определенный набор элементов. Главным из них станет электрический двигатель от любого устройства, которое на данный момент не используют по разным причинам. Моторы от маленьких электроприборов вряд ли смогут выдерживать ощутимые нагрузки, которые 100% появятся при скашивании травы. Они чересчур быстро перегреваются и даже ломаются, а производить их ремонт попросту нет смысла.

Более того, нам потребуется каркас из металла, на который будут прикреплены все элементы устройства

Важно, чтобы на нем не осталось следов коррозионного воздействия, а все части были в целом виде и не имели повреждений. Если нет возможности отыскать подходящий каркас, то можно сделать его своими руками из металлических труб. Кроме того, для собственноручного изготовления газонокосилки нужен шнур электропитания, как можно длиннее

Но это будет лишь в том случае, если вам интересен вариант самодельной электрической косилки. Более того, нужны колеса с малым диаметром. Для передвижения без препятствий самоходной косилки по всей площадки участки хватит и радиуса колес не меньше 0.1 метра. Еще нужен будет специализированный защитный чехол, который будет закреплен вокруг резаков

Кроме того, для собственноручного изготовления газонокосилки нужен шнур электропитания, как можно длиннее. Но это будет лишь в том случае, если вам интересен вариант самодельной электрической косилки. Более того, нужны колеса с малым диаметром. Для передвижения без препятствий самоходной косилки по всей площадки участки хватит и радиуса колес не меньше 0.1 метра. Еще нужен будет специализированный защитный чехол, который будет закреплен вокруг резаков.

Его можно изготовить из листа металла или выбрать по размеру готовое решение, которое идеально подходит. Кроме того, нужен защитный чехол, который будет в полной мере обеспечивать человеческую безопасность при управлении газонокосилки. Более того, он будет беречь резаки от камней. В зависимости от тех особенностей конструкции, которые вам требуются, к газонокосилке можно добавить и иные элементы. К примеру, травосборник даст возможность не оставлять скошенную траву на всей территории, а собирать ее в особую емкость. Она может быть пластиковой, тканевой или комбинированной.

Решения из ткани довольно легкие и компактные, но их нужно время от времени стирать. Когда в сетке начинают забиваться ячейки, то получается своеобразная воздушная пробка, что может стать вполне реальной причиной перегревания электромотора. Аналоги из пластика делают с использованием материалов высокого качества.

Если в них случайно попадет необычный предмет, то это никоим образом не нарушит функционирование устройства. Емкость из пластика несложно очищать. Комбинированные варианты чаще всего поставляют с дорогостоящими типами газонокосилок, из-за чего будут обладать достоинствами обеих типов емкостей. Еще устройство может быть укомплектовано элементами триммера бензинового типа, а еси вам интересует косилка с бензобаком или ее делают из триммера.

Подготовительный этап

Более того, очень важным этапом в подготовке до того, как изготовить электрическую газонокосилку своими руками, будет создание схемы чертежей для будущей конструкции. Это поможет вам соблюсти правильное размещение всех компонентов для будущей конструкции и изготовить правильный по форме каркас, который будет способен выдерживать массу всех элементов и будет выглядеть красиво в точки зрения эстетики. Кроме того, у указанному списку можно добавить всевозможные элементы такие как переходник или цепь, если самоходное устройство для скашивания травы будет выполнен из бензопилы или дрели.
