Узнай, как просто сделать картофелекопалку на мотоблок своими руками

Как сделать самодельное приспособление своими руками

Сделать картофелекопалку для мотоблока своими руками сумеет даже начинающий мастер. Изготовление агрегата не требует значительных финансовых затрат. Агрегат получается простым, поэтому для его ремонта и обслуживания не потребуется привлекать специалистов.

Устройство для копки картофеля делают из гнутого металлического листа и прутьев. Детали сваривают и крепят к корпусу. Мотоблок перемещается, зубья выгребают картофель, а земля просыпается между прутьями.

Составляя чертёж для картофелекопалки своими руками, размеры и тип конструкции выбирают исходя из ширины междурядий и глубины посадки.

Необходимые инструменты и материалы

Мотоблок оснащают навесной картофелекопалкой собственноручного изготовления, если площадь участка измеряется в сотках, а не десятках гектаров. В промышленных масштабах уборку целесообразно проводить с применением покупного устройства.

Материалы, инструменты и составляющие конструкции:

• стальные или железные прутки (арматура);
• швеллер;
• уголок;
• сталь толщиной 5-8 мм;
• лазерный уровень или угольник;
• пластины для крепежа;
• гайки, болты;
• дрель, гравёр;
• сварочный аппарат;
• болгарка;
• регулировочная тяга;
• подвесная система;
• рама;
• грунтозацепы (колёса).

Не обязательно покупать все детали — сделать картофелекопалку для мотоблока своими руками несложно из тех, что были в употреблении.

Из трубы прямоугольного или квадратного сечения изготавливают основу

Пошаговый процесс сборки и монтажа

Особенность отечественного климата такова, что во время уборки картофеля грунт бывает влажным. Простейшая копалка здесь не поможет — потребуется более эффективное устройство. Сборку выполняют в определённой последовательности.

Основу изготавливают из трубы прямоугольного или квадратного сечения со сторонами 4 см или более. Опорные балки делают из 4-метровой металлической заготовки. Её разрезают на отрезки длиной 80 и 120 см, из которых сваривают прямоугольную раму. Углы соединяют газо- или электросваркой.

Тяги и их крепления

Перемычки приваривают к раме, но не посередине сторон, а на расстоянии четверти длины от края. С обратной стороны рамы вертикально приваривают опорные трубки, а к ним крепят основу для оси.

Для крепления используют гайки и болты, отверстия проделывают дрелью или гравёром. На ось устанавливают колёса.

Вертикальные стойки

Всего делают 3 вертикальных стойки с каждой стороны рамы. Первая — длиной 50 см, на расстоянии 5 см от края прямоугольника. Вторая имеет размер 40 см и отстоит от первого профиля на 40 см. Третья стойка — на расстоянии 40 см от второй, длиной 30 см. В результате получается убывающая лесенка.

Для того, чтобы агрегат не разрушился от сильных нагрузок, нужна жёсткость для стоек

Усиление жёсткости

Стойки усиливают полосой металла толщиной 0,5 мм. В нижней части элементы соединяют между собой под углом 45 градусов. Жёсткость для стоек нужна для того, чтобы агрегат не разрушился от сильных нагрузок.

Лемех или рало

Рало делают из металлического листа толщиной 0,3 мм. По чертежу вырезают лопасти, а к ним с помощью сварки присоединяют плуг. Чтобы лопасти лучше захватывали землю, нужно придать им выпуклую форму.

Изготовление скатной доски

Доска, по которой клубни будут скатываться, очищаясь от грунта, тоже входит в конструкцию агрегата. Чтобы не утяжелять конструкцию, скат делают из тонких металлических прутьев. Подойдёт арматура длиной 1,2 м и диаметром 1 см. Отрезки приваривают на расстоянии 4-5 см друг от друга.

Тяги для регулировки

Тяги не относятся к обязательным элементам, но они облегчают использование картофелекопалки для мотоблока на сыром и тяжёлом грунте. Как вариант, регулируемую конструкцию крепят к отдельной раме, а её присоединяют к основной. Крепления затягивают болтами и гайками.

Легкость передвижения по рядам зависит от ширины шин

Опорные колёса

Колёса — обязательная часть картофелекопалки. От ширины шин зависит легкость передвижения по рядам: узкие колёса при движении проваливаются в грунт, особенно если он сырой. Подойдут шины от садовой тачки или другого ненужного устройства.

Самодельные картофелекопалки

Приобретение картофелекопалки – недешевая покупка. При небольших затратах данный агрегат домашний мастер может сделать самостоятельно.

Необходимые инструменты

• Сварочный аппарат;
• Угловая Шлифовальная Машинка (болгарка) с дисками;
• Дрель, сверла
• Штангенциркуль, угольник, чертилка, рулетка;
• Набор ключей;
• Кувалда;
• Газовая горелка;
• Крепежные элементы.

Изготовление веерной копалки

Для лемеха берут листовое железо толщиной 5 миллиметров, либо старые диски от циркулярной пилы. Металл отрезают по контуру, далее его либо загибают, либо соединяют куски с помощью сварки по форме культиватора «Ласточкин хвост». Для того, чтобы согнуть металл, его предварительно нагревают газовой горелкой. После придания формы данному элементу конструкции, его надо закалить. Для закаливания металл разогревают до вишневого цвета газовой горелкой и опускают в отработанное машинное масло.

Для зубьев копалки берут арматурные прутья или стальную проволоку диаметром 8-10 мм. Зубья приваривают на тыльную сторону лемеха так, чтобы, расходясь, они образовывали веер.

Для стойки используется стальная полоса длиной 400 мм. толщиной 8 мм и шириной 50 мм. Одним концом стойка приваривается к лемеху, на втором конце через 50 мм. сверлятся 4 отверстия диаметром 10 мм. Используя эти отверстия осуществляется наклон и погружение копалки в грунт.

Для полевой планки используют полосу металла длиной 300 мм., шириной 50 мм, толщиной 6мм. Ее приваривают так, чтобы она была параллельна подошве лемеха.

Веерная картофелекопалка присоединяется к мотоблоку через универсальную сцепку.

Изготовление вибрационной копалки

Аппарат вибрационного типа, в отличии от веерного, более качественно выбирает картофель из грунта, работает с более высокой производительностью и, поэтому, является наилучшим выбором при уборке урожая. Конструкция его более сложная, но полученный результат окупает потраченные усилия.

1. Для изготовления рамы из квадратной трубы сечением 40*40 мм. отрезают два куска по 60 мм. и два куска по 400 мм. Из этих четырех кусков трубы сваривают прямоугольник.
2. Сверху рамы приваривают две направляющие для эксцентрикового механизма, сделанные из трубы квадратного сечения 30*30 мм.
3. Спереди рамы из уголка, а так же П-образного профиля делают прицепное устройство. В устройстве соосно просверливают три отверстия диаметром 14 мм для соединения штифтами мотоблока и копалки.
4. Для установки вертикальных тяг управления на расстоянии 70 мм. от края рамы снизу привариваются косынки, сделанные из полос металла шириной 50 мм, толщиной 5 мм. С другого конца рамы вертикально приваривают направляющие для стоек колес. Направляющие делают из квадратной трубы 30*30 мм. длиной 150 мм. На концах направляющих просверливают отверстия диаметром 9 мм., напротив которых приваривают гайки. В данные отверстия вкручивают болты регулировки стоек колес диаметром 8 мм.
5. Для изготовления рала два металлических прямоугольника 200 на 150 мм с помощью болтов крепят к стойкам вертикально. Снизу к прямоугольникам приваривают полосу шириной 150 мм, длиной 400 мм толщиной 5 мм, которая и будет поддевать пласт земли и подавать клубни на решетку. Наружный край полосы надо чуть закруглить, чтобы при движении клубни не разрезались.
6. Для изготовления решетки к ралу приваривают на равномерном расстоянии 10 прутьев диаметром 10 мм, длиной 400 мм.
7. Стойки для колес делают из квадратной трубы 25*25 мм, к которым с нижнего конца привариваются шпильки, на которые одеваются колеса. Колеса подбирают от садовой техники диаметром 150мм. Стойки между собой соединяются снизу квадратной трубой 30*30мм, на которую приварены 10 прутьев диаметром 10 мм, длиной 40 мм. Сверху в стойках сверлят через 50 мм отверстия диаметром 8.5 мм для вкручивания стопорного регулировочного болта.
8. Эксцентриковый механизм, приводы и ремень применяют от промышленных копалок. Узел ставят сверху на направляющие, регулируя натяжение ремня перемещением механизма по направляющим. К приводам на болтах прикручивают рало. При необходимости приводы болтовыми соединениями удлиняют полосой металла шириной 50 мм и толщиной 4 мм.
9. Всю конструкцию красят от ржавчины нитрокраской.
10. При применении эксцентрикового механизма не со шкивом (под ремень), а с шлицами под вал отбора мощности данный механизм можно использовать за минитрктором.

Грохотная

Этот агрегат для копки картофеля также называют вибрационной картофелекопалкой, копалкой-трясучкой. Грохотная картофелекопалка состоит из трех частей — ножа, движущейся решетки с механизмами, обеспечивающими ее вибрацию, и металлического каркаса (рамы).

Картофелекопалка изготавливается в течение нескольких часов, работа требует опыта и навыка работы с сельхозтехникой. Для изготовления агрегата понадобятся:

• болгарка;
• сварочный аппарат;
• дрель, сверла по металлу;
• металлический профиль со стороной квадрата 2,5 см;
• стальной лист толщиной 3-5 мм;
• проволока стальная диаметром 8 мм (или арматура не рифленая того же диаметра);
• колеса;
• болты, шарниры, рычаги, эксцентрик, мерная лента, расходные материалы.

Также понадобится линейка и карандаш для разметки. Порядок работы при изготовлении грохотной картофелекопалки:

• отмеряют и нарезают металлический профиль для рамы (каркаса);
• сваривают каркас;
• в нижней части каркаса приваривают стойки для колес;
• внутри каркаса приваривают держатели для шарниров, на которые будет подвешиваться грохот;
• приваривают к каркасу кронштейны для установки редуктора и механизмов, которые будут создавать в агрегате возвратно-поступательные движения (вибрацию);
• из металлических прутьев сваривают короб-просеиватель (грохот);
• грохот на шарнирах подвешивают внутри каркаса;
• на кронштейны крепят редуктор, другое оборудование для создания вибрации, соединяют их с грохотом. При работе вращение вала мотоблока передается через механизмы (рычаг и шатун) на грохот, колебания создают вращение эксцентрика;
• из стального листа вырезается и изгибается до нужной формы нож картофелекопалки;
• нож-лемех на шарнирах крепится к нижней части рамы и грохоту;
• на агрегат надевают и закрепляют колеса.

Лемех-нож для гравитационной картофелекопалки делают разной формы. Он может быть согнутым и заостренным, выпуклым и вогнутым.

Копка картофеля происходит следующим образом:

• Лемех заглубляется в грунт и срезает его вместе с клубнями.
• Нож постоянно колеблется в соответствии с колебаниями грохота, срезает грунт с картофелем и немного подкидывает клубни вверх, в грохот. Грохот совершает вибрационные, возвратно-поступательные движения в раме.
• Очищенные клубни скатываются с решетки и падают на пашню за картофелекопалкой (или сбоку от полосы, в зависимости от конструкции агрегата).

Вибрационная картофелекопалка используется для уборки картофеля на больших площадях. Этот агрегат имеет ряд достоинств:

• Захват полосы составляет 38-40 см.
• Глубина проникновения ножа в почву — 20-25 см.
• Потеря урожая составляет, в зависимости от сорта картофеля и сыпучести грунта, от 2 до 10%.
• Вибрационная картофелекопалка имеет и ряд недостатков. Они обусловлены особенностями конструкции.
• Вибрации грохота-просеивателя передаются на рычаги управления мотоблоком, что делает длительную работу утомительной.

При копке участок нужно полностью очищать от сорняков и картофельной ботвы. В противном случае трава и ботва будут набиваться под решетку грохота и в крепления колес.

В улучшенных картофелекопалках грохотного типа вибрацию гасят, устанавливая два эксцентрика вместо одного.

Как окучивать картошку мотоблоком

Окучивание — необходимая, но нелюбимая огородниками процедура. Кусты необходимо время от времени приваливать грунтом, иначе в рост пойдут корни, а сами картофелины получатся мелкими. Пласт грунта дает защиту от вредителей и мешает расти сорным растениям. Вручную работа занимает много времени и сил, поэтому вполне можно ее механизировать.

Окучивание с помощью мотоблока лучше проводить после дождя, чтобы земля впитала воду. Есть специальное приспособление — окучник, он может быть листерным или дисковым. Удобно, когда этот инструмент оборудован регулировочным механизмом, который дает возможность применять его при разной ширине междурядий.

Навесное устройство может иметь одну или несколько пар дисков, изготовленных из листовой стали толщиной не менее 2 мм. Диски скрепляются под углом друг к другу. Вращение обеспечивают втулки.

Перед тем, как начать обрабатывать картофельные гряды, надо уделить время настройке. Важные параметры — угол наклона и глубина задела. Скорость работы должна быть небольшой. Первая процедура проводится сразу же после того, как появились ростки. Вторая — после достижения побегами высоты в 40 см.

Описание

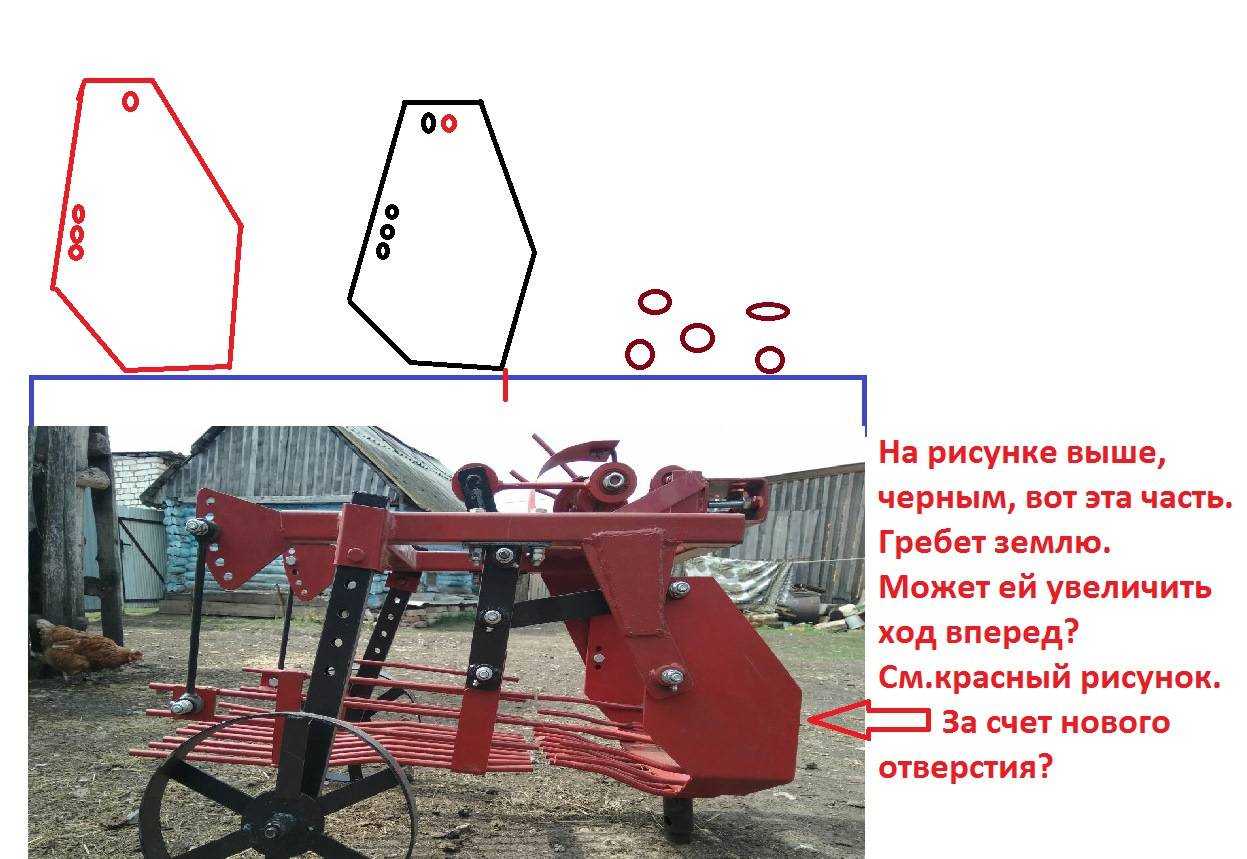

Особенность картофелекопалки грохотного типа «Салют» и прочих в том, что к ней монтируется нож к раме, приводимой в движение мотоблоком. Она позволяет собирать урожай на всех видах почвы, даже на тяжелых. Эта копалка хорошо очищает клубни, повышает результативность труда.

Масса агрегатов колеблется от 30 до 50 кг. Они позволяют внедрять в землю зубья на глубину около 20 см. Ширина захвата картофелекопалок составляет 32-37 см, что позволяет значительно ускорить процесс сбора урожая.

Эта машина конструктивно похожа на транспортерную. Ее отличие в том, что в ней нет транспортера. Ею можно выкапывать клубни в каждом ряду, что очень удобно, если на поле всажен картофель различных сортов.

Грохотная картофелекопалка для мотоблока

Самодельная картофелекопалка для мотоблока

Изготавливать ручную картофелекопалку стоит для компактных участков. Промышленные типы оборудования для больших площадей лучше покупать у производителей.

Простое вибрационное оборудование легко изготовить из следующих материалов:

1. Железного швеллера.
2. Куска стали не тоньше 5 миллиметров. Прочная сталь потребуется для лемеха. Отлично подойдет отработанное полотно от циркулярки или любая другая быстрорежущая сталь.
3. Железных уголков из металлопроката.
4. Стальных или железных прутьев. Лучше использовать и арматуру небольшого диаметра.

Вибрационную модель нужно делать с основы или рамы. В конструкцию обязательно включают:

• основу (вышеупомянутая рама);
• подвесную систему;
• тяги для регулировки;
• подвижные элементы (колеса или грунтозацепы).

Чертеж вибрационной картофелекопалки для мотоблока:

Производители

Картофелекопалка для мотоблока МТЗ

Данные устройства производят на многих предприятиях России и стран СНГ. Ниже приводится перечень наиболее известных предприятий, производящих картофелекопалки:

1. , расположенный в Староконстантинове (Украина) производит картофелекопалку КМ-1П. Это устройство признано одним из лучших на рынке России и СНГ. Оно сертифицировано, согласно всем требованиям стандарта ISO 9001:2009.
2. ИП Акимов (г. Чебоксары, Россия) производит картофелекопалку ККМ-2. Она широко используется фермерскими хозяйствами России.
3. ООО «Механический завод», расположенный в г. Молодечно, Беларусь, производит качественную и надежную картофелекопалку КМ и ее разновидность КМ-2.
4. ООО «САЗ» (г. Сморгонь, Беларусь) производит копалку КФТ-2. Это мощная и надежная копалка, работает на основе мотоблока Беларус.
5. ООО «Белтрактора» (г. Брест, Беларусь) производит картофелекопалку КТ-5. Ее конструкторы постоянно работают над усовершенствованием модели и улучшением ее показателей.

Картофелесажалка двухрядная – незаменимый агрегат

Весна, пора, когда все наслаждаются первыми теплыми солнечными лучами и цветущими деревьями. Но не стоит забывать, что это время года у многих ассоциируется с началом посевных работ. Посадка картофеля нелегкий процесс, который требует много сил, времени и энергии. Можно сажать картофель с помощью мотоблока. Об этом – в этой статье.

Многие фермеры в помощь себе приобретают двухрядную картофелесажалку. Но это оборудование стоит немалых денег, поэтому можно использовать в этих целях мотоблок (см. тут) или трактор (см. тут), а к нему, собственноручно, соорудить картофелесажалку.

При этом собирается такой агрегат очень просто. Он может работать в автоматическом режиме или при воздействии оператора (ручная картофелесажалка). Двухрядные самодельные картофелесажалки, что сделаны собственноручно, облегчат посадку картофеля.

К тому же такое оборудование может равномерно распределить картофельные клубни в грунте, в результате чего урожай становится не только более качественным, его становится больше чем обычно.

Картофелесажалка просто незаменимый агрегат, который должен быть у каждого фермера.

Виды

В зависимости от технологических особенностей, картофелекопалки бывают нескольких видов: веерная, грохотная, барабанная, транспортерная, конвейерная, вибрационная. Каждая из них предназначена для определенных типов грунта и объемов обрабатываемой территории.

Веерная

Свое название получила благодаря расположению прутьев в виде веера. Рабочий механизм имеет форму плуга, от которого отходят равноудаленные прутья.

Принцип работы прост: плужок погружается в землю, под воздействие тяги мотоблока картофель поднимается с глубины и попадает на прутья, где отряхивается от лишней почвы и ложится ковром на грядку.

Преимуществами является простота в изготовлении и невысокая стоимость. К недостаткам относится быстрая изнашиваемость прутьев и их слом при использовании на твердых грунтах.

Грохотная

Имеет более сложную конструкцию с дополнительными колесами и точками опоры. Содержит решетку, которая наклонена относительно почвы под углом.

Картофелекопалка заглубляется ниже места расположения картофеля, после чего картофель поднимается на поверхность, удаляется лишняя земля на решетке, а корнеплод располагается на поверхности земли.

К преимуществам относят возможность получения максимально очищенного от земли картофеля. Недостатком является невысокая продуктивность.

Барабанная

Представляет собой сложный механизм, который упрощает работу землевладельца по максимуму. С помощью плужка, который углубляется в слой почвы, картофель поднимается и попадает на решетку, после чего он транспортируется во вращающийся барабан. Далее картофель дополнительно очищается от земли и попадает в ящик.

Есть и другой принцип работы барабанной картофелекопалки: нож подрезает слой земли вместе с картофелем и захватывает его в барабан, где под воздействием постоянного движения лишняя почва отсеивается, а картофель высыпается на землю.

Преимуществом является способность обработки больших площадей, а также транспортировка картофеля непосредственно в тару. Нет необходимости дополнительно собирать картофель с поверхности земли. К недостаткам относят невозможность использования на твердых почвах.

Транспортерная

Состоит из двух основных частей: транспортер, по которой движется картофель и лепеха, с помощью которой поднимается пласт земли с корнеплодом. Не применяется для влажных и вязких грунтов.

Недостатком является невозможность использования на полях, где имеются сорняки. Стебли растений попадают в транспортер, наматываются и тормозят работу картофелекопалки.

Конвейерная

Картофелекопалка представляет собой ковш с заглублением, по центру которого установлена конвейерная лента.

Корнеплоды поднимают вместе с почвой, перемещают на ленту, где происходит удаление остатков земли. Далее картофель укладывается на поверхность земли.

Преимуществом является возможность обработки сразу нескольких грядок одновременно. Картофель при этом чистый и с минимальными повреждениями.

Технические возможности

Для того чтобы использовать копалку, нужно правильно высадить семенной картофель. Глубина посадки в борозды – не более 12 см, на 5-7 см – при создании гребня. Во время вегетации следует постоянно рыхлить почву и окучивать растения, бороться с сорняками. Перед уборкой все оставшиеся сорняки и ботву скашивают. Грунт должен быть без камней. Средняя глубина рыхления во время сбора урожая – 20 см.

Важно! Ряды растений на обрабатываемых с помощью механизмов полях должны быть ровными. Между ними должно быть место для колес

Навесная картофелекопалка вибролапа может быть использована для уборки и других корнеплодов. Она очень надежна. В устройство входят: виброредуктор, усиленные крепления и стойки виброножа. Опорное колесо оснащают грязесъемной планкой, оно позволяет регулировать глубину рыхления. Принцип работы – картофелекопатель активным ножом подрывает рядок на нужную глубину, разбивает почву и отсеивает ее. В результате вибрации корнеплоды перемещаются из устройства на поверхность.

Картофелекопалка для мотоблока

Технические характеристики:

• скорость во время работы – 1,1-2, 1 км/ч;
• продуктивность – от 0, 5 га/час и выше;
• ширина захвата – 40-50 см.

Для такой копалки требуется немного топлива, ее хорошо использовать при обработке больших площадей.

Как копать и окучивать картошку мотоблоком

Чтобы окучивать или выкапывать картошку мотоблоком, применяют навесное оборудование. Техника небольшой мощности подходит для использования на дачных и приусадебных участках площадью от 1 сотки и даже менее.

Принцип работы всех самодельных картофелекопалок для мотоблока примерно одинаков:

• лемех врезается в почву;
• земля вместе с корнеплодами или клубнями поднимается в виде пласта;
• грунт осыпается, а картофель или другой овощ остаётся на поверхности или скатывается в бункер.

С пашни плоды убирают сразу после копки, иначе они позеленеют и будут непригодны в пищу. Средняя скорость уборки — 20 соток в час. Мотоблоком и окучивают, и пропалывают картофель. Суть окучивания в том, что землю приваливают к кустам с обеих сторон. Без этого клубни сформируются мелкими, уродливыми, и их будет мало.

Преимущества механического окучивания по сравнению с ручным:

• быстрота;
• минимум трудозатрат;
• высокое качество обработки почвы.

Картофель удобно окучивать листерным или самодельным дисковым агрегатом. Регулировочный механизм позволяет настраивать окучник под разную ширину междурядий. Посадки обрабатывают на малой скорости, продвигаясь ряд за рядом. Первый раз окучивают, когда ростки достигают 5-10 см в высоту, второй — по достижении 30-40 см. Также полезно подвалить землю к кустам вечером, накануне возвратных заморозков.

Как вам статья?

Мне нравитсяНе нравится

Разновидности приспособлений для уборки картофеля

Различаются два основных вида навесного оборудования:

1. Пассивного типа. Модернизированная лопата особой вогнутой формы, углубляется в почву на 5-10 см ниже уровня залегания клубней, и достает их на поверхность вместе с землей. Благодаря правильно подобранному углу наклона, комель грунта вместе с урожаем получается разрыхленным.Качество разделения земли и картофеля в такой конструкции не слишком высокое, поэтому на окончательный сбор урожая тратится определенное количество физических усилий. Разумеется, такой труд не идет ни в какое сравнение с копанием картофеля обычной лопатой, но все же за мотоблоком идет семейная бригада, которая собирает с поверхности урожай.Все неудобства компенсируются простотой изготовления и низкой стоимостью приспособления (в случае покупки);
2. Активные приспособления. Картофелекопалка для мотоблока такого типа имеет собственную раму, на которой размещены лопаты для извлечения урожая, и приспособления вибрационного отсева земля (так называемые грохоты).

Нож поднимает грунт с клубнями, который под давлением следующих порций перемещается на решетку, соединенную с вибрационным механизмом. Это может быть отдельный привод от вала отбора мощности мотоблока, или просто шатунная тяга от колеса.

Из-за постоянной тряски, комья земли отделяются от картофеля и просыпаются вниз. Клубни могут накапливаться в сетке или высыпаться позади колеи. Уборка урожая таким способом происходит существенно легче, но и навесное оборудование сложнее в изготовлении и дороже при покупке.

Важно! Если вы во время созревания картофеля производили окучивание – выставлять глубину погружения лемеха надо с учетом двух ярусов урожая.

Что необходимо для сборки самодельной картофелекопалки?

В качестве основы данного вида навесного оборудования обычно выступает сварная рама из металлических уголков.
Толщина металла выбирается с учетом нагрузки, которую он будет испытывать.

Чем она больше, тем толще должен быть лист металла. Чаще всего применяют уголки, которые имеют габаритные размеры 63×40 мм. Также потребуется железный швеллер из прочного металла.

Идеально для данного случая подойдёт деталь, маркирующаяся номером 8. Помимо этого требуются листы металла различного размера, толщиной не меньше, чем 8 мм.

Если все будет соединяться при помощи болтов, следует приобрести необходимое количество метизов.

Также потребуются:

• цепь, которая будет передавать вращающий момент;
• колеса – металлические или резиновые, в зависимости от типа почвы, на которой придется работать;
• металлический барабан;
• газовая труба диаметром ¼.

Принцип работы и виды

Картофелекопалки, использующиеся на дачных участках и фермах, представляют собой уменьшенную и значительно упрощенную версию картофелеуборочного оборудования комбайнов. Источником энергии для них обычно служит мотоблок, а потому основной акцент делается на небольших габаритах и массе устройства.

При проектировании картофелекопалки необходимо учитывать целый ряд аспектов, в том числе: тип и состояние почвы, ширину между рядами, примерную глубину залегания урожая, мощность мотоблока и другие.

Основным рабочим органом любой картофелекопалки является нож (рало), проникающий в толщу почвы и срезающий ее верхний слой вместе с урожаем. На следующем этапе особое устройство отделяет землю от картофеля и сбрасывает ее. От того, как именно осуществляется этот процесс, и зависит вид картофелекопалки. Краткий обзор основных разновидностей дан в таблице ниже.

Название	Устройство	Принцип работы	Преимущества	Недостатки
Веерная, стрельчатая, «дельфин»	Представляет собой плуг с приваренными продольными прутьями	Срезанный ком земли просеивается через решетку из прутьев, картофель задерживается на них, а земля под действием силы тяжести сбрасывается вниз	Проста, дешева и надежна (имеет минимум подвижных частей), подходит для любых типов почв, не склонна собирать сорняки и посторонние предметы	Часто разрезает картофелины из-за неравномерной глубины копки, требует значительной физической силы, может использоваться только с мощным мотоблоком
Вибрационная, грохотная	Плуг с просеивающей решеткой и вращающимся маховиком, создающим вибрацию	Напоминает принцип действия веерных картофелекопалок, однако за счет вибромеханизма ускоряется сброс земли	Относительно проста, эффективна, не требовательна к почве и глубине залегания урожая, практически не требует применения физической силы, не склонна повреждать картофелины	Сборка и настройка требуют определенных навыков в области слесарно-механических работ, при сборе урожая возможно попадание ботвы и сорняков в механизм, а потому их лучше удалять заранее
Транспортерная	Плуг с перфорированной транспортерной лентой из металлических пластин, прутьев, сетки или резиновых звеньев; приводится в действие через редуктор, соединенный с валом отбора мощности тягового аппарата	При протягивании через транспортерную ленту крупные комья земли сбрасываются вниз, а картофелины мягко очищаются и подаются дальше по транспортеру, в некоторых моделях – сразу в сборочную емкость	Очень эффективна, работает в щадящем режиме как при сборе, так и при очистке урожая, может работать с любыми почвами (в том числе – влажными и пересушенными), участие человека в уборочном процессе минимально	Сборка, настройка и обслуживание устройства требуют высоких навыков в области слесарно-механических работ, для работы желателен мини-трактор или мотоблок повышенной мощности, оборудованной валом отбора крутящего момента

Кроме того, существуют универсальные аппараты, совмещающие в себе транспортерную ленту с вибромеханизмом или другими устройствами. Их использование целесообразно в тех случаях, когда из-за особо сложных условий (тяжелая почва, неблагоприятные погодно-климатические условия, множество сорняков) использование классических решений затруднено или невозможно.

Заключение по теме

Картофелеуборочный комбайн давно используется на полях. На частных участках можно применять картофелекопалку, которая прицепляется к мотоблоку. Ее можно приобрести в магазине или сделать своими руками.

Самодельная конструкция обойдется намного дешевле, примерно в 17 раз.

Для ее изготовления нужно приобрести несколько труб, стальных стержней, колеса от старой сельскохозяйственной техники, цепи, болты и гайки. При работе нужно просто передвигать агрегат вдоль рядов картошки, сзади будет оставаться убранный участок. Если клубни не собираются в емкость, придется поднять их с земли вручную.

Чертежи и схемы данного аппарата даны выше. Если участок под картофелем составляет несколько соток, стоит потрудиться и сделать такой агрегат своими руками. Он позволит сэкономить много времени осенью и убрать урожай в самые короткие сроки. Можно предусмотреть изменение глубины погружения в грунт лемеха, используя винтовые соединения. Конструкция дает много простора для инженерной мысли. Эксплуатация данной картофелекопалки требует выполнения некоторых элементарных правил безопасности.

голоса

Рейтинг статьи
