Всё что надо знать о картофелекопалках для мотоблока: чертеж для самоделки, видео

Особенности грохотных конструкций

Любой мотоблок с картофелекопалкой имеет свои особенности, в том числе грохотная конструкция.

Создание вибрационной конструкции потребует наличие следующих инструментов:

• шлифовальное устройство углового типа;
• сварка;
• дрель или гравер.

Также необходимы будут крепежные элементы.

Как при любом варианте первоначально создается рама, которая будет нести всю конструкцию и элементы.

На раму уже осуществляется крепление дополнительных и основных элементов. Особенности:

• весь процесс создания регламентирован чертежом со всеми расчетами;
• крепления любого типа необходимо подготовить заранее;
• любое отклонение от проекта приводит к неправильной или неполноценной работе;
• после создания устройства нужна регулировка.

При самодельном изготовлении механизм может иметь значительные отличия от конвейерного варианта. Все зависит только от модели мотоблока, а также от возможностей создателя самодельного механизма.

Как правильно ее выбрать

Выбор картофелекопалки — довольно ответственное мероприятие

Важно учесть все факторы, от которых будет зависеть работоспособность и производительность оборудования

Что необходимо учесть

При выборе учитывают следующие моменты:

1. Тип почвы. Например, на легких и средней тяжести грунтах хорошо себя зарекомендовали грохотные картофелекопалки. Но если почвы заросшая или лето было засушливым, такие модели не справятся с задачей.
2. Качество сборки и производительность. В плане производительности и качества извлечения клубней лучше всего показали себя транспортерные устройства.
3. Стоимость. Если нет необходимости обрабатывать большие площади, то оптимальным вариантом будет вибрационная модель.

Как сделать веерную копалку для культиватора своими руками

Простая копалка, она же стрела или веер, станет самым оптимальным вариантом, т.к. проста в изготовлении, эффективна и подходит к любому типу мотокультиваторов: мотоблок, культиватор.

Принцип работы веерной копалки на культиваторе

Для изготовления копалки для мотоблока своими руками веерного типа потребуется немного черного металла, вечер свободного времени и несколько электродов.

При изготовлении главное выдержать правильный угол атаки – это угол под которым копалка врезается в пашню. При неправильно выдержанном угле работа копалки невозможна. При маленьком, мотокультиватор просто не поедет, даже с грунтозацепами (их тоже можно сделать своими руками), забуксует. При маленьком, его тяжело будет заглубить, получится много поврежденной или оставленной в земле, картошки.

В качестве ножа плуга лучше всего использовать обычный заводской нож от культиватора сельхозтехники, т.к. у нее и качество стали высокое и на кромке нанесен специальный сплав, который придает повышенную прочность. Самое главное, такой нож будет иметь нужный угол.

Гребенку (сам веер) можно сделать из обычных металлических прутов диаметров 8-10 мм. Количество прутов нужно делать исходя из размера самого ножа, с шагом в 7-10 см. Слишком частое расположение также тормозит мотоблок, т.к. земля плохо проходит через них. Особенно этим страдают варианты из магазина, такое ощущение, что их проектируют для работы с песком.

Алгоритм изготовления:

1. Взять нож от промышленного культиватора.
2. В соответствии с размерами и рекомендациями, приварить прутья длиной 30 см с расстоянием между ними 8-10 см.
3. Сделать сцепку и стойку. Из металла толщиной 4 мм сварить конструкцию, которая будет держать копалку под нужным углом и крепиться к мотоблоку.
4. Зачистить от ржавчины и покрасить.

Рекомендуем посмотреть интересное видео, автор которого демонстрирует работу самодельной картофелекопалки для мотоблока, которую сделал своими руками и пользуется уже 4 сезон. Стоит отметить, что у автора получилось интересное изделие, с правильно выдержанными углами. Клубни достает из земли очень просто, при том, что на культиваторе обычная лысая резина.

Сперва автор показывает самоделку в работе, а потом рассказывает про особенности конструкции и подробно про изготовление, приводит чертежи с размерами картофелекопалки для мотоблока. Получилось целое руководство.

Чертежи с размерами

В продаже встречается много технических решений с разными решениями: закругленный нож, регулируемая глубина плуга специальным винтом и т.д.

В следующей подборке приведем примеры чертежей с размерами веерных картофелекопалок для мотоблоков заводских решений. Возможно, в них вы почерпнете для себя что-то новое.

Виды картофелекопалок для мотоблока и какую лучше выбрать

Различные типы картофелекопалок для мотоблоков могут отличаться по ряду признаков. Обычно выделяют пять основных устройств: веерная, грохотная, барабанная, транспортерная, конвейерная.

Веерная

Веерная картофелекопалка – наиболее простой и универсальный агрегат. Название данного устройства объясняется расположением зубьев. Они выполнены из равных по длине отрезков арматуры, соединенных по форме веера.

Строение веерной картофелекопалки схоже с сельскохозяйственным плугом

Принцип работы не имеет весомых различий с остальными видами картофелекопалок: устройство погружается в землю и вылавливает клубни, которые, в свою очередь, просеиваются от грунта за счет большого расстояния между зубьями. В завершение выкопанные и очищенные от почвы плоды оказываются на поверхности грядок, где их удобно собирать вручную.

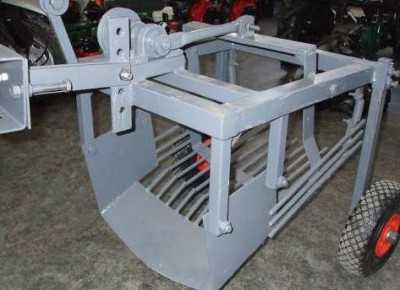

Грохотная

Основное отличие грохотной картофелекопалки от прочих видов устройств заключается в наличии решетчатого отсека. Относительно земли он расположен под углом, что позволяет с меньшим усилием погружать зубья в почву. Также за счет дополнительной точки опоры и пары колес грохотный агрегат имеет более устойчивую конструкцию, нежели веерная картофелекопалка.

Свое название грохотная картофелекопалка получила благодаря шуму и колебаниям, производимым при работе

Достоинство грохотного устройства заключается именно в решетке. За счет постоянных колебательных движений отсека собранные клубни более качественно и быстро очищаются от земли.

На видео о картофелекопалках для мотоблока в работе чаще всего фигурирует именно грохотный вариант устройства, т. к. он наиболее применим при обработке как небольших, так и крупных участков земли.

Барабанная

Барабанная картофелекопалка – полностью механизированное устройство, которое способно по максимуму облегчить процесс сбора урожая. Благодаря этому агрегату плоды не только выкапываются и очищаются от земли, но и транспортируются в отдельный ящик.

Конструкция устройства подразумевает наличие решетчатого барабана. В него плоды попадаются непосредственно после выкапывания плугом. За счет непрерывного вращения клубни очищаются от излишков грунта, а затем отправляются в заранее подготовленную тару.

Чаще всего к изготовлению картофелекопалки для мотоблока с барабаном своими руками прибегают с целью облегчить сборку урожая, однако это условие не всегда выполнимо.

Использовать барабанный агрегат можно исключительно на мягкой, взрыхленной почве

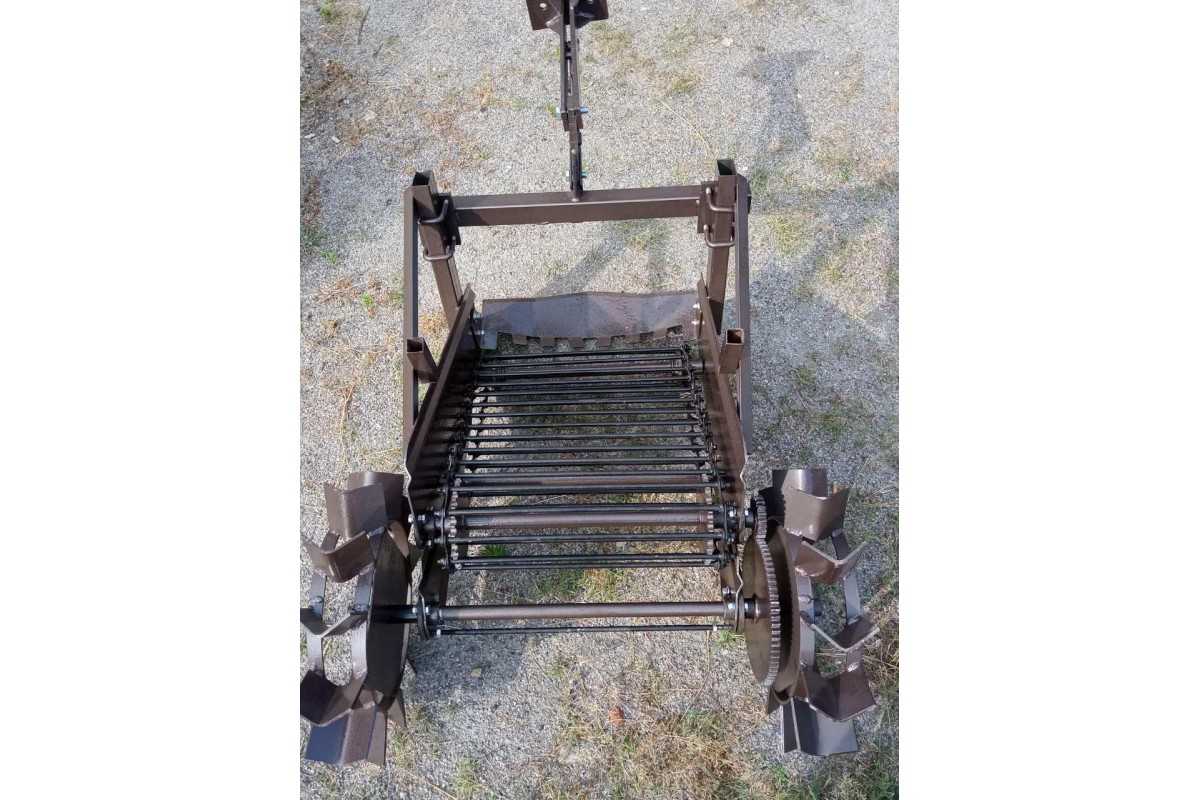

Транспортерная

Транспортерная картофелекопалка применяется реже, чем прочие виды устройств. Принцип работы данного агрегата заключается в движении пласта земли с корнеплодами по транспортеру. Процесс очистки плодов от грунта таким способом происходит медленнее, чем в барабанной или грохотной картофелекопалках, потому времени на обработку почвы может уйти больше.

При работе с транспортерной картофелекопалкой важен тип почвы, устройство не применимо на участках с влажной или вязкой землей

Внимание! Использование транспортерной картофелекопалки не рекомендуется в местах роста сорняков. Длинные стебли растений наматываются на перегородки, что может привести к выходу устройства из строя

Конвейерная

Еще один вид устройства, который редко встречается в личном пользовании землевладельцев, – конвейерная картофелекопалка. Она представляет собой конструкцию, состоящую из ковша и ленты. Вместе с отрезком грунта плоды помещаются в емкость, а затем движутся по конвейеру. В процессе клубни очищаются от земли и укладываются на поверхность почвы, где в последующем собираются вручную.

С помощью конвейерной картофелекопалки возможна обработка сразу нескольких грядок

Несмотря на разнообразие агрегатов, наиболее универсальными устройствами считаются веерная и грохотная картофелекопалки. Они подходят для любых типов почв и хорошо справляются с поставленной задачей. Также нередко в пользовании фермеров можно встретить барабанную картофелекопалку, однако для ее работы необходимо учитывать требования по эксплуатации.

Самодельная механизм должен состоять из нескольких основных элементов

Любой самодельный вариант имеет основной набор элементов, которые потребуются при изготовлении. Список:

• швеллер из металла, желательно нержавеющего типа, с толщиной около 1 см;
• уголки металлического типа в 3 и 4 см по сечению;
• арматура из стали с диаметральным сечением в 1 см;
• листовой металл в 0,5 см;
• набор гаек и болтов.

Дополнительно всегда необходимы инструменты, в том числе стандартные, например, гаечный ключ под размер болтов и гаек.

Также необходима рулетка и болгарка. Часто используется сварочный аппарат любого типа. Это может быть как газоэлектросварка, так и портативный электросварочный аппарат. Для создания креплений и отверстий потребуется не только дрель, но и набор сверл, подходящих по размеру.

Все материалы должны быть подготовлены до начала работы. Список составляется на основе созданного проекта, то есть если чертеж составляется по индивидуальному плану, то набор материалов будет также специфичен.

Указанный стандартный набор материалов понадобится для стандартного создания устройства.

Как сделать самодельное приспособление своими руками

Сделать картофелекопалку для мотоблока своими руками сумеет даже начинающий мастер. Изготовление агрегата не требует значительных финансовых затрат. Агрегат получается простым, поэтому для его ремонта и обслуживания не потребуется привлекать специалистов.

Устройство для копки картофеля делают из гнутого металлического листа и прутьев. Детали сваривают и крепят к корпусу. Мотоблок перемещается, зубья выгребают картофель, а земля просыпается между прутьями.

Составляя чертёж для картофелекопалки своими руками, размеры и тип конструкции выбирают исходя из ширины междурядий и глубины посадки.

Необходимые инструменты и материалы

Мотоблок оснащают навесной картофелекопалкой собственноручного изготовления, если площадь участка измеряется в сотках, а не десятках гектаров. В промышленных масштабах уборку целесообразно проводить с применением покупного устройства.

Материалы, инструменты и составляющие конструкции:

• стальные или железные прутки (арматура);
• швеллер;
• уголок;
• сталь толщиной 5-8 мм;
• лазерный уровень или угольник;
• пластины для крепежа;
• гайки, болты;
• дрель, гравёр;
• сварочный аппарат;
• болгарка;
• регулировочная тяга;
• подвесная система;
• рама;
• грунтозацепы (колёса).

Не обязательно покупать все детали — сделать картофелекопалку для мотоблока своими руками несложно из тех, что были в употреблении.

Из трубы прямоугольного или квадратного сечения изготавливают основу

Пошаговый процесс сборки и монтажа

Особенность отечественного климата такова, что во время уборки картофеля грунт бывает влажным. Простейшая копалка здесь не поможет — потребуется более эффективное устройство. Сборку выполняют в определённой последовательности.

Основу изготавливают из трубы прямоугольного или квадратного сечения со сторонами 4 см или более. Опорные балки делают из 4-метровой металлической заготовки. Её разрезают на отрезки длиной 80 и 120 см, из которых сваривают прямоугольную раму. Углы соединяют газо- или электросваркой.

Тяги и их крепления

Перемычки приваривают к раме, но не посередине сторон, а на расстоянии четверти длины от края. С обратной стороны рамы вертикально приваривают опорные трубки, а к ним крепят основу для оси.

Для крепления используют гайки и болты, отверстия проделывают дрелью или гравёром. На ось устанавливают колёса.

Вертикальные стойки

Всего делают 3 вертикальных стойки с каждой стороны рамы. Первая — длиной 50 см, на расстоянии 5 см от края прямоугольника. Вторая имеет размер 40 см и отстоит от первого профиля на 40 см. Третья стойка — на расстоянии 40 см от второй, длиной 30 см. В результате получается убывающая лесенка.

Для того, чтобы агрегат не разрушился от сильных нагрузок, нужна жёсткость для стоек

Усиление жёсткости

Стойки усиливают полосой металла толщиной 0,5 мм. В нижней части элементы соединяют между собой под углом 45 градусов. Жёсткость для стоек нужна для того, чтобы агрегат не разрушился от сильных нагрузок.

Лемех или рало

Рало делают из металлического листа толщиной 0,3 мм. По чертежу вырезают лопасти, а к ним с помощью сварки присоединяют плуг. Чтобы лопасти лучше захватывали землю, нужно придать им выпуклую форму.

Изготовление скатной доски

Доска, по которой клубни будут скатываться, очищаясь от грунта, тоже входит в конструкцию агрегата. Чтобы не утяжелять конструкцию, скат делают из тонких металлических прутьев. Подойдёт арматура длиной 1,2 м и диаметром 1 см. Отрезки приваривают на расстоянии 4-5 см друг от друга.

Тяги для регулировки

Тяги не относятся к обязательным элементам, но они облегчают использование картофелекопалки для мотоблока на сыром и тяжёлом грунте. Как вариант, регулируемую конструкцию крепят к отдельной раме, а её присоединяют к основной. Крепления затягивают болтами и гайками.

Легкость передвижения по рядам зависит от ширины шин

Опорные колёса

Колёса — обязательная часть картофелекопалки. От ширины шин зависит легкость передвижения по рядам: узкие колёса при движении проваливаются в грунт, особенно если он сырой. Подойдут шины от садовой тачки или другого ненужного устройства.

Специфика конструкции

Прежде чем приступать к сооружению копалки для мотоблока, нужно изучить её строение, понять принцип работы, подготовить материалы и инструменты. Все устройства для копки картошки функционируют по одному принципу: зубья врезаются в почву, подхватывают её вместе с картофелем и поднимают. Земля осыпается, а картофель перекатывается в бункер или падает на пашню.

Оптимальная толщина металла

Ножи и другие металлические детали изготавливают из стальных листов толщиной 8 мм. Допускаются и другие размеры, в зависимости от предполагаемой нагрузки.

Колёса для копалки

Колёса картофелекопателя делают подвижными. Подходят те, что остались от старых изделий, например, от садовой тачки. Хорошо, если они будут с широкими шинами: так механизму будет легче ехать по междурядьям. Колёса могут быть резиновыми, в том числе с протектором, или металлическими. Первый вариант затруднит движение на влажном грунте, второй облегчает перемещение на твёрдой почве. Шины с протектором универсальны — они подходят для всех типов почв.

Из стальных листов изготавливают ножи и другие металлические детали копалки

Способы соединения

Детали соединяют крепежом, электрической или газовой сваркой. Болтовые соединения предпочтительнее, потому что они дают возможность разобрать и снова собрать агрегат.

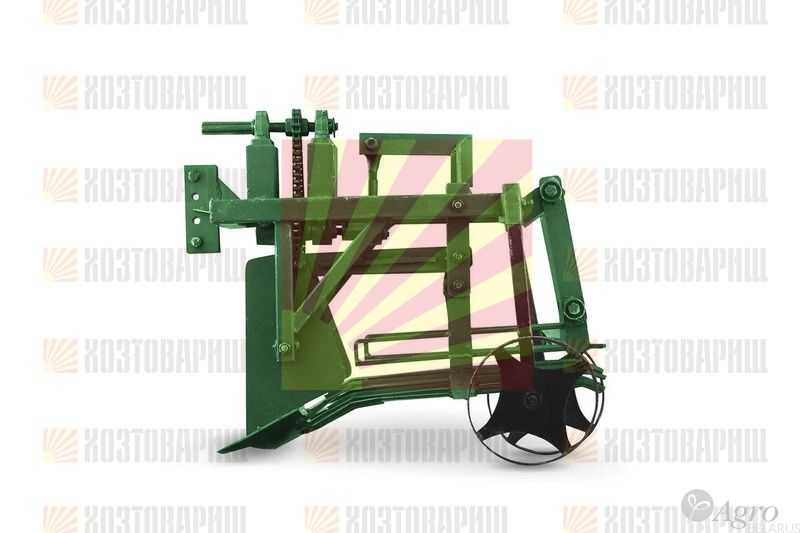

Транспортерная картофелекопалка

Копалки для картофеля такого типа устанавливают на средние и тяжёлые тяговые устройства. Внешне конструкция похожа на вибрационный агрегат. Различие заключается в очистке клубней от грунта: после извлечения из земли картошка попадает на подвижное полотно, которое удаляет землю и перемещает овощи к накопителю. Транспортный механизм состоит из приводных и холостых звёздочек, гибкой сетки.

Самостоятельное изготовление возможно в условиях хорошо оснащённых мастерских. Порядок действий:

1. Собирают раму (из профильной трубы или швеллера) с опорами и лемехом.
2. На каркас монтируют систему привода транспортёра (валы, шкивы, звёздочки, зубчатые передачи).
3. Собирают гибкое полотно из отдельных звеньев диаметром 6 мм, устанавливают его на опорные поверхности.
4. Крепят колёса и приёмный бункер.

Принцип действия грохотной картофелекопалки и как работает грохот

Грохотная кратофелекопалка работает за счет передачи движения лопате с мотоблока или ДВС через привод (удлинитель или цепная передача). Для копки картошки используют лемех, который устанавливают горизонтально. Он взрезается в почву и поднимает клубни, смешанные с грунтом.

Эта «масса» поступает на горизонтальную решетку, которая постоянно вибрирует. Благодаря этому почва стряхивается вниз, а клубни медленно двигаются назад и, достигнув края поверхности, падают на землю (на саму борону или в сторону).

Как правило, в самодельных устройствах невозможно отрегулировать глубину погружения или силу вибрации. Однако при желании эти функции можно предусмотреть, после чего менять параметры во время работы.

Внимание! Грохотные картофелекопалки применяются для копки легких и средних по плотности почв (показатель твердости не более 20 кг/см2). Инструмент может быстро выйти из строя из-за копки глинистой, каменистой почвы

Веерная картофелекопалка для мотоблока

Веерная картофелекопалка имеет несколько названий. Ее также называют стрельчатой копалкой и лапой. Производители сельхозтехники называют эту модель «Дельфин» из-за характерной формы плуга (лемеха). Агрегат прост по конструкции и хорошо извлекает клубни из земли.

• Копалку прицепляют к мотоблоку.
• Лемех острым концом взрыхляет землю.
• Картофель извлекается из земли, попадает на наклонную поверхность лемеха и продвигается на металлические прутья.
• Земля отделяется от клубней и сыплется на пашню сквозь прутья.
• Картофель, продвигаясь вверх по приподнятым прутьям, падает на землю, где его можно собрать.

Для работы понадобится болгарка, сварочный аппарат, дрель и сверла по металлу, болты. Также понадобятся материалы:

• листовая сталь толщиной 3-4 мм для изготовления ножа (лемеха);
• болты диаметром 10-12 или более мм;
• стальной профиль прямоугольного сечения или толстый стальной лист для изготовления стойки-держателя и кронштейна.
• круглый стальной прут или арматура (не рифленая) диаметром 8-10 мм.

Кроме этого, понадобится мерная лента, карандаш для черчения по металлу. Порядок работы по изготовлению веерной картофелекопалки:

• В средней части лемеха сверлят два отверстия для крепления к стойке.
• К расширенной части ножа (слева и справа от выпуклой части) приваривают куски стальных прутов (так, чтобы они расходились вверх и в стороны «веером»). Длина прутов — 47-50 см. Иногда прутья гнут в виде маршевой ступеньки.
• К лемеху болтами крепят стойку-держатель. Высота стойки зависит от конструкции мотоблока. Стойку-держатель можно приварить непосредственно к плугу, не используя болты.
• К верхней части стойки приваривают кронштейн с заранее просверленными отверстиями (для соединения картофелекопалки с мотоблоком).
• Для прочности конструкции нижнюю часть лемеха, направленную к земле, усиливают приваренной полоской металла.

Преимуществом веерной картофелекопалки перед другими агрегатами является ее надежность. Этот агрегат может использоваться не один год. В нем нет вращающихся частей, которые при больших нагрузках приходят в негодность. Подкапывание картофеля осуществляется быстро и качественно.

Способ соединения – сварка или болт-гайка?

Существует два способа соединения отдельных деталей металлических конструкций (листов, уголков и других), которые вам придется использовать при конструировании картофелекопалки.

Способ контактной сварки при помощи электричества или газа – более эстетичный, но менее надежный в большинстве случаев.

При большой нагрузке на конструкцию, которая может возникнуть при использовании на твердой и каменистой почве, есть вероятность разрыва шва между металлическими конструкциями.

Другой способ – при помощи болта, контргаек и гаек. Используя такие крепежные элементы, можно достаточно прочно соединить металлическую конструкцию.

Болтовое соединение имеет и другие преимущества перед сварным швом.

При необходимости конструкцию можно легко разобрать – например, если вам потребовалось перевезти картофелекопалку на дальнее расстояние.

Для соединения отдельных частей не потребуется специальное оборудование: достаточно дрели, сверла и пары ключей.

Общая информация о механизме

Картофелекопалка представляет собой специальное прицепное устройство для мотоблока или мини-трактора, которое позволяет отделить клубни от грунта и произвести их отвал на поверхность. После остаётся лишь собрать клубни в подходящую тару. Картофельный бизнес будет успешно развиваться с таким устройством благодаря механизации.

Типы устройства:

• стрельчатый;
• грохотный или вибрационный;
• транспортёрный.

Стрельчатая картофелекопалка отличается простой конструкцией и легко подходит для любого мини-трактора. Движимые части в устройстве отсутствуют, что упрощает изготовление. Копалка подрезает грунт ножом. Далее земля попадает на стальные прутья, откуда ссыпается виз. Плоды картофеля задерживаются прутьями и падают поверх грунта в чистом виде. Подобное устройство эффективно только на мягкой и сухой почве. Влажный грунт будет подрезаться комками, что не позволит отделить от него картофель. Для этого потребуются дополнительные усилия. Простота конструкции не должна подкупать фермеров северных регионов — устройство попросту не будет работать. Однако самодельная картофелекопалка для мини-трактора стрельчатого типа делается быстро, даже без чертежей — это весомое преимущество.

Механизм вибрационного типа (его ещё называют грохотным) состоит из лемеха, ствола и привода. Это производительное устройство, но сложное в изготовлении. Движущиеся детали добавляют проблем при сборке. Принцип действия:

1. Лемех подрывает землю вместе с плодами.
2. Материал попадает на стол из прутьев, где земля разрыхляется и просыпается вниз сквозь сито.
3. С противоположной стороны поверх земли ссыпаются клубни.

Вибрационный стол усложняет конструкцию, но позволяет работать на твёрдом и влажном грунте. Благодаря вибрации комки земли разбиваются, а плоды становятся относительно чистыми. Установка с транспортёром позволяет работать на любом типе мотоблока или мини-трактора. Конструкция похожа на грохотную копалку, но сразу за лемехом стоит транспортёр. Его назначение — поддержать клубни на платформе для их лучшей очистки от налипшей земли. Устройство практичнее вибрационной копалки и подходит для любых типов земли. На мягкой сыпучей почве применять копалку с транспортёром нецелесообразно.

Выбор конструкции необходимо делать в зависимости от типа почвы, на которой предстоит работать. Правило простое: чем легче почва, тем проще нужен картофелекопатель. Можно изготовить и транспортёр, но он не пригодится на сухом песке. Это будут лишние затраты. Однако, если необходимо изготовить картофелекопалку к мини-трактору своими руками, чертежи и размеры следует подбирать так, чтобы механизм гармонично подходил к тяговому устройству.

Изготовление копалки грохотного типа

Сделанная своими руками картофелекопалка для мотоблока должна сопрягаться со всеми устройствами. В этом особенность конструкции. Грохотную (вибрационную) картофелекопалку оснащают приводом от ВОМ или ременной передачи. Вращение выходного вала преобразуется в маятниковое качание решётки посредством кривошипного механизма. За основу в качестве образца можно взять одну из серийно выпускаемых моделей.

Перед началом изготовления следует внимательно изучить номенклатуру деталей. Возможно, тела вращения, полученные методом токарной обработки, придётся заказать отдельно. Последовательность сборки:

1. Изготавливают раму из профильной трубы со сторонами 40 мм и толщиной стенки 3 мм. Размер основы – 80 х 120 мм.
2. Делают рало из листа толщиной 3 мм. Передний край загибают и затачивают.
3. Приваривают с четырёх сторон к раме опоры длиной 40 см.
4. К передним стойкам крепят рало.
5. Собирают решётку из круга диаметром 8 мм размером 100 х 800 мм.
6. На шарнирах грохот крепят к задней части лемеха.
7. Заднюю часть решётки соединяют с кривошипным механизмом.
8. На опоры устанавливают колёса.

К сведению! Все металлические поверхности очищают, обезжиривают, покрывают грунтовкой и двумя слоями краски.

Самодельные картофелекопалки для мотоблока

В первую очередь собираем сварную раму из металлических пластин (8 мм), железного швеллера (№8) и специального уголка (63х40). Используя пластины изготавливаем лемех.  Изготовленных лемех устанавливаем на элеваторный кожух, используя четыре болта, и затягиваем гайками.

Изготавливаем редакционный узел используя два металлических корпуса цилиндрической формы.

Выполнены они в виде стакана и втулки, соединяющим между собой ведомый и ведущий стальные валы. Они должны быть легко вращаемыми. На шпонки призматической формы насаживаются специальные звездочки, с приваренными ступицами. Они изготавливаются из трубы, размер которой 25 мм.

Во избежание разреза картофеля, заточка детали должна быть круглая. Если изменить крепление кожуха к раме, то изменится наклон элеватора и угол копания лунок. Чтобы сделать самодельную картофелекопалку, потребуются определенные навыки. Ни одна картофелекопалка не обойдется без барабана очистителя.

Создать ее достаточно непросто, но если использовать правильный подход, то займет совсем немного времени. Главная конструкция содержит в себе две роликовые цепи, имеющие 94 звена, и одевающиеся на стержни. Из-за своей формы, эта конструкция называется «беличье колесо». Это колесо, для большей прочности, закрепляется на двух согнутых дисках. Вместо дисков, можно использовать обод велосипедного колеса.

После того, как к дискам приварили «беличье колесо», для его вращения оно закрепляется на две приваренные неподвижные оси. Вращение вала происходит на подшипниках, вместе с которым крутятся ведомые звездочки, приводящие в движение барабан.
Для изготовления ползунка лучше всего использовать фторопласт. В этом случае будет легко скользить цепочно-прутковая лента. С виду лента похожа на «беличье колесо», но там прутьев меньше и они значительно короче. В качестве опоры служат ползуны, которые защищают цепь от повреждений.

Самый легкий в изготовлении картофелекопалки — опорно-транспортный узел. Исходя из методики обработки и посадки картофеля, каждый может сделать его. Во время создания подобных узлов особых трудностей возникнуть не должно. Подобные механизмы применяют в картофелеуборочных комбайнах.

Сборка картофелекопалки

Вставляется выходная ось копалки в левое боковое отверстие кожуха. Выглядит оно как болтик с резьбой. После установления оси, начинаем монтаж звездочки с подшипником, кольца для распорки и промежуточной распорной втулки. Затем вставляем входную ось в отверстие кожуха справа.

Самая популярный метод выращивания картофеля — голландский. Он отличается высокой урожайностью и крайней универсальностью. Вы получите хороший урожай картошки, даже если погодные условия были неблагоприятны. Используемые сегодня методы значительно сокращают время, силы и затраты благодаря использованию автоматизированной копалки картофеля для мотоблоков.

Вибрационные картофелекопалки

Создание веерной картофель-копалки для мотоблока своими руками

Чтобы создать КК для мотоблока собственноручно потребуются инструменты: резак, аппарат д/сварки, крепежи-расходники (метизы), дрель/сверла.

Материал для создания КК каждого из видов отличается.

Материалы необходимые для создания веерной копалки:

• стальной лист, толщина — 3-4мм, из него будет сделан нож;
• болты с диаметром от 10мм и больше;
• прямоугольный профиль из стали, из него будет изготовлена стойка-держатель и кронштейн;
• округлый прут из стали или обрезок арматуры, диаметр — от 8-ми до 10 мм;
• крепежные расходники (болты/гайки/шайбы).

Обратите внимание! Сборку конструкции нужно обязательно проводить на основе готовых чертежей. Их можно срисовать с уже готовой заводской модели либо найти и распечатать из интернета.. Процесс изготовления и сборки:

Процесс изготовления и сборки:

1. Из стального листа с помощью болгарки вырезать лемех.
2. Посередине лемеха дрелью со сверлом по металлу сделать два отверстия для закрепления ножа на стойке.
3. На широкую часть ножа-лемеха приварить обрезки прутьев из стали, таким образом чтобы они конусом-веером смотрели вверх.
4. Прутья длиной — 47-50см. Можно их дополнительно изогнуть в виде ступеньки.
5. На лемех болтовым креплением присоединить держатель-стойку. Ее размеры зависят от размеров используемого мотоблока. Вместо болтового крепления можно использовать сварку.
6. Сверху на стойку приварить кронштейн с предварительно рассверленными в нем отверстиями. Это будет место крепления копалки к мотоблоку.
7. Чтобы конструкция была прочнее и надежней, к части ножа-лемеха, смотрящей вниз, можно дополнительно приварить металлическую полоску.

Основа урожайности картофеля — правильная посадка

Заключение

Те, кто является счастливым обладателем существенных наделов и высаживает там картофель, в том числе для продажи, знают, как это долго и физически сложно собирать богатый урожай, даже если помощниками выступают все взрослые члены семьи. Этот процесс может затянуться на несколько дней, а то и месяцев, в зависимости от погодных условий. А как некстати проливные дожди, когда картофель остался лежать на земле. Можно сразу подсчитывать убытки, так как ее качество и внешний вид ухудшатся.

Фермеры понимают, как важно совмещать механизированную уборку с ручным трудом. Это в разы ускорит процесс сбора урожая и минимизирует потери, сохранит силы для последующих шагов

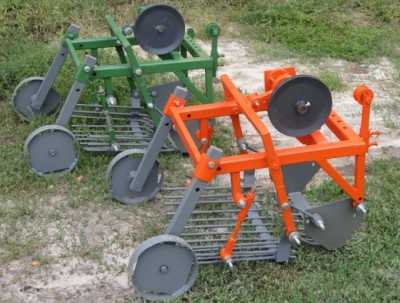

На помощь пришли производители картофелекопалок – универсального навесного оборудования к мотоблокам, которые станут вашими помощниками при сборе картофеля и других корнеплодов.

Это приспособление пользуется огромной популярностью и среди дачников, которым выделили под огород около шести соток. Данный агрегат считается универсальным, так как его можно использовать для:

• механизированной посадки картофеля;
• нарезки борозд;
• заделки корнеплодов;
• окучивания кустиков;
• сбора урожая.

За приемлемую цену существует возможность приобрести качественный, надежный и долговечный товар, который в разы сократит использование физического труда, заменив его механизированным.
