Создаем картофелекопалку для мотоблока своими руками

Барабанные картофелекопалки

Это довольно редкий вариант оборудования для минитехники, поэтому в основном самодельный. Очистка картофеля от грунта в таких устройствах происходит довольно качественно, как и укладка его на грунт, но сама конструкция довольно спорна, да и клубни больше повреждаются, чем при копке вышеперечисленными картофелекопалками, а значит и хуже сохраняются.

Что в них проще, так это прямой привод вращения от вала отбора мощности. Все остальное: изготовление барабана, упорные ролики и подшипники – явно сложнее. Конструкция же ножа особых примет не имеет, разве что предпочтительнее ему иметь более скругленную форму в задней части, чтобы картофель дополнительно не повреждался при попадании в барабан.

Изготовление копалки грохотного типа

Сконструировать подобный аппарат не так трудно, но иногда, сделанная самостоятельно картофелекопалка для трактора своими руками, оставляет желать лучшего. Необходимы расчеты, точная схема, чертежи деталей и знания порядка сборки, без которых не обойтись.

Для начала необходимо приобрести следующие материалы и инструменты:

• профильные (квадратные) трубы 40х40 и 30х30 для рамы;
• трубы калибром 30 мм;
• металлические листы 100х100 см толщиной 3 и 4 мм;
• 10 мм прутья;
• болты, саморезы, гайки;
• болгарка (УШМ);
• дрель;
• аппарат сварочный;
• гравер.

Чтобы самодельная картофелекопалка грохотного типа работала надежно, надо выполнять все работы последовательно:

1. Рама — основной элемент. Для ее выполнения надо разделить квадратную 40х40 трубу на 4 куска. 2 части -120 см, а 2 другие по 80 см. Из всех отпиленных кусков необходимо сварить большой прямоугольник.
2. Перемычки необходимы, чтобы установить на них тяги вертикальные для управления. Их укрепляют примерно на расстоянии 20 см от одного конца рамы. С другой стороны приваривают 15 см трубы калибра 30 мм для укрепления на них оси и колес.
3. Вертикальные стойки. От края вашей новой рамы (со стороны крепления перемычек) отмеряется 5 см. В этом месте приваривают или привинчивают два 50 см квадрата, сваренных из труб 30х30. Отступив от них на 40 см, необходимо установить вторые стойки по 30 см из этого же материала. Обязательно соединить их полосой из металла 4 мм.
4. Рало изготавливают из 3 мм листов. Берут две заготовки 40х40 см и укрепляют их на стойках внизу (сварка или винты) по одной с каждой стороны. Затем подготавливают 70 см квадрат из 4 мм листа, приваривают встык с первым и выгибают кувалдой или молотком.
5. Решетка выполняется из 10 мм прутьев. Они привариваются одним концом снизу рала так, чтобы вторые концы выступали немного (примерно на 10-15 см) за основание рамы в направлении мотоагрегата.

На сделанный аппарат устанавливают колеса, тяги и другие элементы. Грохотная картофелекопалка к мотоблоку готова.

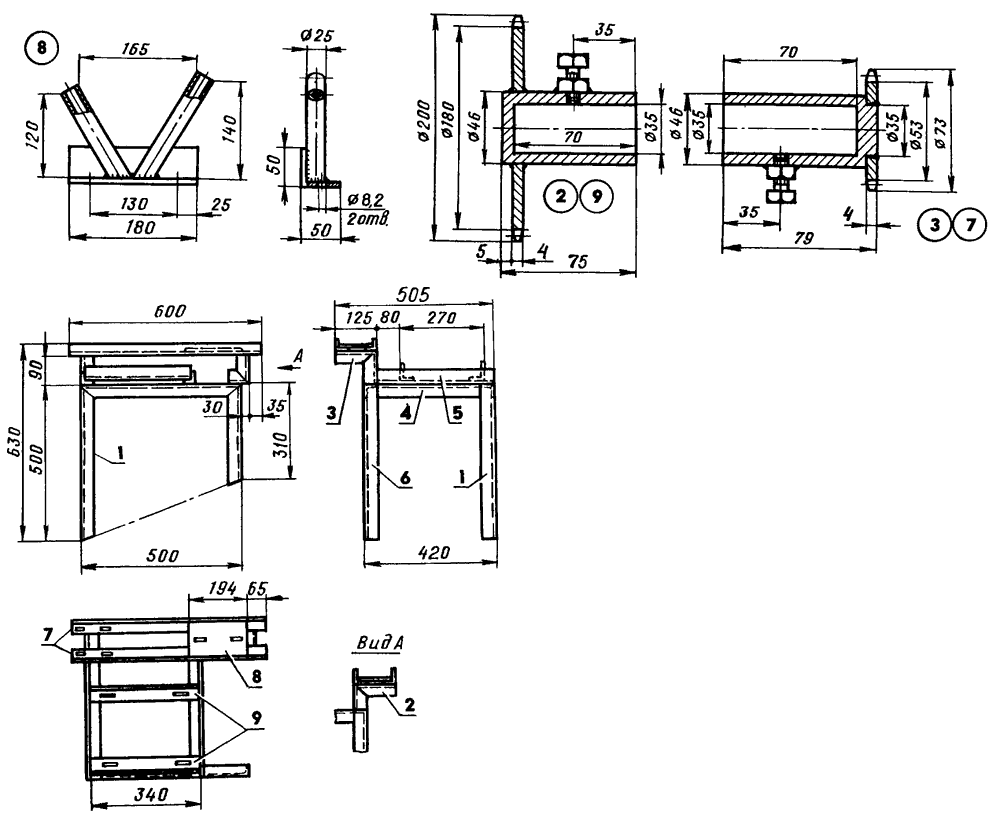

Чертежи, схемы, размеры картофелекопалок для мотоблоков Нева, Крот, Каскад, МТЗ-09Н, Салют, Агат

Самым востребованным среди фермеров и владельцев земельных участков считается мотоблок «Нева». Он имеет удобную в пользовании конструкцию и мощные технические характеристики. Наиболее подходящей самодельной картофелекопалкой для мотоблока «Нева» является устройство грохотного типа.

Из-за специфики своей работы грохотная картофелекопалка для мотоблока «Нева» получила второе название – вибрационная

Универсальный вариант для всех типов мотоблоков – картофелекопалка модели «Полтавчанка». Параметры такого устройства составляют 950×790×800 мм, глубина обработки – 25 см. Эти характеристики позволяют использовать агрегат в любых условиях, независимо от почвы и типа посевов. «Полтавчанка» ценится за высокую производительность при относительно небольших габаритах.

«Полтавчанка» пользуется популярностью у владельцев мотоблоков «Крот» и «Агат»

Мотоблоки «Салют» и «МТЗ-09Н» схожи по своему строению, потому при изготовлении картофелекопалок для этой техники зачастую используют тождественные чертежи. Копалки для данных устройств имеют одинаковую систему крепления, что позволяет применять один и тот же агрегат для обеих моделей.

«Салют» и «МТЗ-09Н» имеют оригинальную конструкцию, потому чертеж картофелекопалки для этих устройств отличается особенностями

Для мотоблока «Каскад» также рекомендуется вибрационная картофелекопалка, однако из-за более массивных колес устройство для сбора урожая может иметь отличные от подобного оборудования параметры.

Зачастую при изготовлении вибрационной копалки для мотоблока «Каскад» изменения вносят в расположения лемеха и размер колес

Вибрационные картофелекопалки

Оборудование с транспортером

Конвейерная картофелекопалка транспортерная имеет стандартный вид, при котором главными элементами является лемех и платформа с транспортером. Особенности:

• на платформу устанавливается транспортер, вид которого регламентируется требованиями;
• простая конструкция позволяет совершать установку на почти любой вариант мотоблоков, в том числе отечественного производителя;
• часто используется в местах с твердой или суглинистой почвой;
• картофелевыкапыватель для мотоблока создается строго по заданным параметрам транспортера и платформы, так как это необходимо для нормального выкапывания клубней.

При самостоятельном создании стоит учесть два фактора, которые повлияют на установку и эксплуатацию. Первым фактором являются размеры устройства, позволяющие закрепить механизм на мотоблоке. Расчет всегда должен производиться с учетом параметров техники. Другой фактор – проявление универсальности. Большую часть самодельных устройств транспортерного типа можно дополнить вторичными элементами.

Плюсы и минусы самодельных агрегатов

Сейчас трудоемкий процесс обработки грунта и выемки клубней не ведется вручную, ведь промышленность уже давно выпускает механизированные устройства, которые помогают справиться с задачей довольно быстро и качественно. Но стоят они дорого, и не всякий сможет их приобрести.

Приобретая такой аппарат, нельзя предугадать, как он поведет себя на поле, ведь он разрабатывался инженерами, а проверялся на экспериментальном полигоне. Поэтому, чем переплачивать, стоит задуматься о постройке копалки для мотоблока своими руками.

Плюсы таких устройств:

1. Низкая цена, ведь их можно сделать из любого бросового материала, который валяется в сарае.
2. Можно сделать чертежи и конструкцию, полностью отвечающую необходимым параметрам, подходящим для определенного участка земли.
3. Агрегат делается «под себя», так как расчет идет на собственную силу (касается в основном устройств, где необходимо применять силу рук).
4. Можно придумать различные элементы, облегчающие работу, но о которых даже не подумает инженер.

Описание и возможности картофелесажалки

При посадке картофеля своими руками тоже затрачивается большое количество времени и сил. В то время как картофелесажалка простая в использовании, и ее несложно прикрепить к мотоблоку, что в свою очередь очень упростит весь процесс посадки.

Каждая сажалка картофеля для минитрактора способна выполнить одновременно несколько функций:

1. Благодаря плугу она способна создать в земле лунки необходимого размера всего за один проход.
2. Картофелесажалка для мотоблока МТЗ размещает в борозде по одному клубню на расстоянии шесть штук на метр.
3. Может сделать комфортные для ухода рядки и грядки.
4. Устройство обладает функцией окучивания грядок, т.е посадка при помощи данного агрегата является полностью завершенной. Не нужно после этого дополнительно закапывать или же выравнивать лунки.
5. Картофелесажалка для мотоблока может использоваться и для высадки любых других культур, например, чеснока.

Применяя сажалку можно за минимальное количество времени посадить большое количество картошки на необходимую глубину. Устройства для таких агрегатов, как МТЗ, Нева либо же Салют, способны избавить от тяжелого физического труда и обеспечить возможность легкой посадки агрокультур. Устройство обладает маленьким весом и компактными габаритами, благодаря чему его легко использовать и можно самостоятельно перевозить.

Эксплуатирование данных видов навесного оборудования уже давно продемонстрировало свой результат. С их помощью посадочные и сборочные работы проходят легко и быстро.

https://fb.ru/article/289631/kartofelekopalka-k-motobloku-mtz-opisanie-ustroystvo-i-otzyivyi

https://7ogorod.ru/prochee/kartofelekopalka-dla-motobloka-mtz.html

Типы картофелекопалок

Для того чтобы вспахать картошку, использовать можно и самоделку для мотоблоков. Но среди основных типов механизмов выделяется несколько вариантов, которые имеют разные характеристики, в том числе и по конструкции картофелекопалки.

• вибрационный (грохотный). Основные детали – лемех и сит вибрационного типа. Принцип действия – лемех подрывает почву, которая просеивается сквозь сито, оставляя клубни в своеобразном решете;
• транспортерный. Устанавливается на большинство видов мотоблоков. Конструкция – транспортер, лемех. На платформе транспортера имеется устройство зацепного типа, которое используется для удержания и очистки от грунта клубней. В почвах легкого типа практически не используется;
• стрельчатый. Может быть установлен на любой тип мотоблока. Отсутствуют узлы движущего характера. При работе землю подрывают специальными режущими ножами, после того грунт попадает на прутья и просеивается, оставляя картофель. Наибольшая эффективность у устройства в грунте с небольшой плотностью.

В этом видео вы узнаете, как сделать картофелекопалку:

Три стандартных варианта ложатся в основу простейшей картофелекопалки для мотоблока своими руками.

Важно! До выбора конструкции необходимо проверить плотность почвы, которая будет обрабатываться. По плотности и модели мотоблока уже выбирается вариант устройства

В отношении видов копалок, грохотная картофелекопалка для мотоблока своими руками создается очень редко. Это связано с тем, что размеры требуется тщательно подгонять, так как в противоположном случае процедура копки будет неправильной. В основном культиватор делают на основе двух других вариантов.

Самодельная конструкция должна состоять из нескольких основных элементов

Любой самодельный вариант имеет основной набор элементов, которые потребуются при изготовлении. Список:

• швеллер из металла, желательно нержавеющего типа, с толщиной около 1 см;
• уголки металлического типа в 3 и 4 см по сечению;
• арматура из стали с диаметральным сечением в 1 см;
• листовой металл в 0,5 см;
• набор гаек и болтов.

Дополнительно всегда необходимы инструменты, в том числе стандартные, например, гаечный ключ под размер болтов и гаек.

Также необходима рулетка и болгарка. Часто используется сварочный аппарат любого типа. Это может быть как газоэлектросварка, так и портативный электросварочный аппарат. Для создания креплений и отверстий потребуется не только дрель, но и набор сверл, подходящих по размеру.

Все материалы должны быть подготовлены до начала работы. Список составляется на основе созданного проекта, то есть если чертеж составляется по индивидуальному плану, то набор материалов будет также специфичен.

Указанный стандартный набор материалов понадобится для стандартного создания устройства.

Важно! Копка картофеля мотоблоком может осуществляться только после полноценной сборки устройства и подгонки всех деталей. Также потребуется предварительный запуск и проверка процесса работы в требуемых условиях

Вибрационный вариант своими руками

Копалка грохотного (или вибрационного) типа имеет движущиеся части, что существенно усложняет конструкцию, поэтому механизм требует точного изготовления. Однако устройство такого типа неплохо показывает себя на твёрдом и влажном грунте, хорошо его подрезая. Нужно знать, как сделать картофелекопалку своими руками без применения посторонней помощи, чтобы сэкономить.

Порядок изготовления:

1. Формируют раму. Распиливают трубу на 4 части. Желательно использовать заготовки с квадратным сечением — такие легче стыковать. Нужно два отрезка длиной 120 см, и два — длиной 80 см. Сечение трубы — 4 на 4 см. Части соединяют сваркой в прямоугольник.

2. Устанавливают перемычки, которые будут служить основанием тяг управления. С одной стороны монтируют элементы на четверть длины основания рамы, а с другой — две заготовки для крепления колёс. Для этого понадобятся две трубки диаметром 3 см и длиной 15 см.

3. Устанавливают стойки по вертикали. Со стороны, где находятся перемычки, на расстоянии 5 мм от края рамы закрепляют 2 листа длиной 50 см. На расстоянии 20 см от них устанавливают стойки длиной 4 см. Затем отступают ещё 40 см и ставят стойки длиной 30 см.

4. Рало выполняют из металлического листа. Он должен быть размером 40 на 40 см и толщиной не менее 3 мм. Заготовку жёстко крепят к стойкам снизу. Вторую заготовку размером 70 на 70 см и толщиной 4 мм сваривают встык с первой, потом кувалдой выгибают форму в виде конуса.
5. Решётку делают из металлических прутьев диаметром 1 см. Внизу они крепятся к ралу, а второй конец выходит за периметр рамы. Понадобится от 10 до 15 прутьев. Для дополнительной жёсткости следует приварить два прута поперёк конструкции.
6. Колёса устанавливают в заранее подготовленное место.

Работы по изготовлению несложные. Из того что требует специальных навыков, нужно только уметь работать со сваркой. Чертежи и размеры грохотной самодельной копалки могут отличаться в зависимости от модели мини-трактора МТЗ или мотоблока. Для последнего следует делать такое устройство, которое не будет мешать управлению. Не стоит забывать о весе — управление громоздким механизмом будет сильно утомлять.

Виды картофелекопалок

Прежде чем выяснить, как может быть изготовлена грохотная картофелекопалка своими руками, целесообразно более подробно ознакомиться со всеми существующими разновидностями оборудования и их особенностями. Данные устройства могут использоваться на рыхлых грунтах или на земле средней плотности, что делает их оптимальным вариантом для проведения работ в большинстве фермерских хозяйств.

Картофелекопалки могут различаться между собой по принципу работы. Особой популярностью пользуются следующие виды оборудования:

• веерный;
• грохотный;
• транспортерный;
• барабанный.

Картофелекопалка позволяет с легкостью собирать урожай Каждый из них обладает внушительным перечнем преимуществ и недостатков, которые целесообразно изучить подробнее.

Одним из самых популярных вариантов являются веерные устройства, которые отличаются высокой эффективностью и способностью работать в условиях наличия небольшого количества сорняков. Такие копалки очень надежны, однако обладают сравнительно малой шириной вспашки, что приводит к повреждению некоторых клубней.

Грохотные агрегаты также нередко называют вибрационными, отлично подойдут для уборки картофеля в условиях крупных по площади фермерских хозяйств. Среди характерных особенностей устройств следует упомянуть широкий захват полосы, небольшой процент поврежденных при сборе клубней, однако вибрации при работе делают её менее удобной.

Транспортерные устройства могут обладать как крупными, так и компактными размерами. Их конструкция предусматривает, что для извлечения картофеля используется своеобразный нож-плуг. К числу преимуществ устройства можно отнести высокую производительность и надежность, а основным его недостатком является сложность самостоятельного изготовления.

Широкое распространение получили устройства барабанного типа, которые демонстрируют превосходную эффективность при обработке посевов большой площади, а также отличается высокой надежностью. Это компенсируется довольно сложным процессом изготовления подобных копалок.

Также существующие изделия отличаются между собой по количеству обрабатываемых рядов. Однорядная картофелекопалка считается самым распространенным вариантом и позволяет одновременно собирать урожай с одного ряда посевов. Многорядные аналоги целесообразно использовать на больших полях, где возникает необходимость в одновременной обработке нескольких рядов.

Общая информация о механизме

Картофелекопалка представляет собой специальное прицепное устройство для мотоблока или мини-трактора, которое позволяет отделить клубни от грунта и произвести их отвал на поверхность. После остаётся лишь собрать клубни в подходящую тару. Картофельный бизнес будет успешно развиваться с таким устройством благодаря механизации.

Типы устройства:

• стрельчатый;
• грохотный или вибрационный;
• транспортёрный.

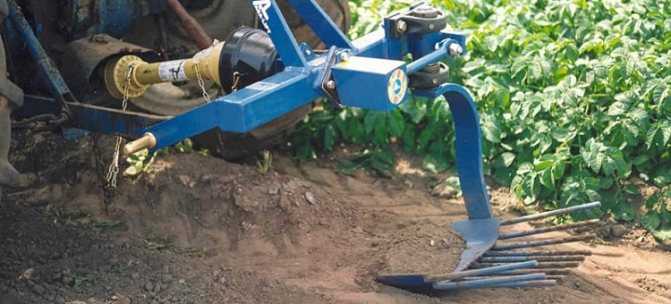

Стрельчатая картофелекопалка отличается простой конструкцией и легко подходит для любого мини-трактора. Движимые части в устройстве отсутствуют, что упрощает изготовление. Копалка подрезает грунт ножом. Далее земля попадает на стальные прутья, откуда ссыпается виз. Плоды картофеля задерживаются прутьями и падают поверх грунта в чистом виде.

Подобное устройство эффективно только на мягкой и сухой почве. Влажный грунт будет подрезаться комками, что не позволит отделить от него картофель. Для этого потребуются дополнительные усилия. Простота конструкции не должна подкупать фермеров северных регионов — устройство попросту не будет работать. Однако самодельная картофелекопалка для мини-трактора стрельчатого типа делается быстро, даже без чертежей — это весомое преимущество.

Механизм вибрационного типа (его ещё называют грохотным) состоит из лемеха, ствола и привода. Это производительное устройство, но сложное в изготовлении. Движущиеся детали добавляют проблем при сборке. Принцип действия:

1. Лемех подрывает землю вместе с плодами.
2. Материал попадает на стол из прутьев, где земля разрыхляется и просыпается вниз сквозь сито.
3. С противоположной стороны поверх земли ссыпаются клубни.

Вибрационный стол усложняет конструкцию, но позволяет работать на твёрдом и влажном грунте. Благодаря вибрации комки земли разбиваются, а плоды становятся относительно чистыми.

Установка с транспортёром позволяет работать на любом типе мотоблока или мини-трактора. Конструкция похожа на грохотную копалку, но сразу за лемехом стоит транспортёр. Его назначение — поддержать клубни на платформе для их лучшей очистки от налипшей земли. Устройство практичнее вибрационной копалки и подходит для любых типов земли. На мягкой сыпучей почве применять копалку с транспортёром нецелесообразно.

Выбор конструкции необходимо делать в зависимости от типа почвы, на которой предстоит работать. Правило простое: чем легче почва, тем проще нужен картофелекопатель. Можно изготовить и транспортёр, но он не пригодится на сухом песке. Это будут лишние затраты. Однако, если необходимо изготовить картофелекопалку к мини-трактору своими руками, чертежи и размеры следует подбирать так, чтобы механизм гармонично подходил к тяговому устройству.

Как выбрать агрегат

Популярных моделей много. Все они предназначены для огорода, дачи, для индивидуального или коллективного пользования. Но прежде, чем принять окончательное решение и не допустить ошибки при выборе, необходимо определиться с такими параметрами:

1. Площадь обрабатываемого участка. Чем она больше, тем мощнее должна на ней работать техника.
2. Качество почвы. При жестких грунтах самое простое оборудование не даст возможности добиться желаемого результата.
3. Влажность. Самые дешевые аппараты не в состоянии справиться с мокрой землей.
4. Материальное состояние пользователя.
5. Габариты рабочего механизма агрегата, которые оказывают влияние на его продуктивность. Узкие приспособления лучше всего использовать для сада. Они в состоянии справиться с одиночными грядками. Широкие виды стоит использовать на существенных плантациях.
6. Способ очистки клубней от земли. Разные модели по-разному реагируют на чернозем, глину, песчаники, суглинки.
7. Принцип работы устройства.
8. Наличие дополнительных аксессуаров (колес) в качестве дополнительной опоры для тяжелой техники.
9. Виды крепежных элементов. Есть винтовой способ или с использованием сварки.
10. Ценовая политика, надежность компании — производителя и рейтинг товара.
11. Состояние основного оборудования. Устаревшие модели могут не справиться с современными навесками.

По мнению покупателей, выбирать модель необходимо, исходя их индивидуальных критериев. Можно ознакомиться с советами и рекомендациями специалистов. Желательно посетить специализированные магазины и воочию увидеть представленный товар, пощупать его, проанализировать особенности, узнать, сколько что стоит. Для улучшения восприятия можно самостоятельно составить сравнительную таблицу. Хотите заказать товар онлайн, хотя бы просмотрите прилагаемые фото и убедитесь, что именно такой агрегат вам нужен.

Как самому сделать вибрационную картофелекопалку для мотоблока своими руками

Вибрационная картофелекопалка считается одним из самых универсальных устройств подобного типа. Конструкция агрегата позволяет установить его на любом мотоблоке или минитракторе и использовать на всех видах почвы.

Прежде чем приступить к изготовлению картофелекопалки для мотоблока своими руками, стоит запастись следующими материалами:

• металлические прутья;
• стальной швеллер;
• отрезок стали;
• сошник от 5 мм;
• металлические уголки (40 и 60 мм);
• профильная труба;

Важно! Первый шаг в сборке картофелекопалки – разработка чертежа. При создании схемы своими руками необходимо указать на ней все параметры, включая габариты мотоблока.Перед изготовлением грохотной картофелекопалки необходимо запастись крепежными элементами и болтами. Алгоритм изготовления грохотной копалки картофеля для мотоблока своими руками:

Алгоритм изготовления грохотной копалки картофеля для мотоблока своими руками:

Первым делом необходимо соорудить раму устройства. Для этого трубу нужно распилить на четыре части. Попарно они должны иметь длину 120 см и 80 см.
Получившиеся отрезки сварить по форме прямоугольника.

Приварить перемычки, их монтируют на четверть длины основания.
Параллельно перемычкам установить заготовки креплений для колес в количестве двух штук. Для этого необходимо использовать трубы длиной 15 см и диаметром 3 см.

Далее нужно приварить вертикальные стойки. На расстоянии 5 мм от края рамы, в месте, где расположены перемычки, закрепить пару листов длиной 50 см.
На расстоянии 20 см необходимо монтировать отрезки длиной 4 см. От них отступить 40 см и установить третью пару стоек длиной 30 см.

Из металлического листа изготовить рало. Его размер должен соответствовать параметрам 40 см на 40 см (толщина от 3 мм). Первую заготовку монтировать к нижней части строек. Вторую часть (размер – 70 см на 70 см, толщина от 4 мм) приварить к первой и с помощью кувалды придать форму конуса.

Решетку из прутьев приварить к ралу, ее концы должны выходить за пределы рамы

Количество отрезков может варьироваться от 10 до 15 штук, в зависимости от вида культур, которые планируется обрабатывать.

Для укрепления решетки поперек нее приваривают еще два отрезка прутьев.
На ранее подготовленные крепления установить колеса.Важно! Необходимо учитывать вес готовой конструкции и стараться не перегружать ее лишними элементами. Чрезмерно громоздкий агрегат будет мешать слаженной работе системы.

Какие бывают виды картофелекопалок для мотоблока и какие лучше

Оборудование бывает нескольких видов, в зависимости от особенностей конструкции. Каждый вид предназначен для разных площадей обрабатываемой территории для различных грунтов.

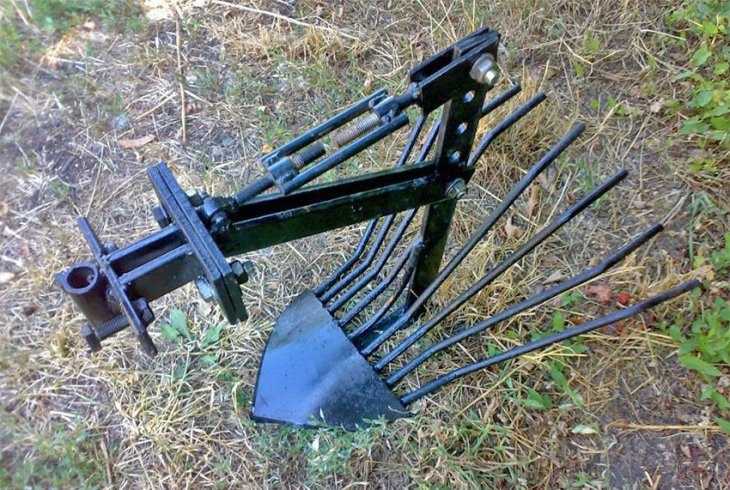

Веерные

Рабочий механизм выполнен в виде плуга, от которого отходят прутья. Принцип работы достаточно простой. Плуг погружают в землю, и под действием тяги мотоблока картофель по прутьям поднимается на поверхность почвы.

К преимуществом такой конструкции относят простоту механизма и небольшую стоимость. Среди недостатков выделяют быстрый износ и невозможность длительного использования на твердых грунтах.

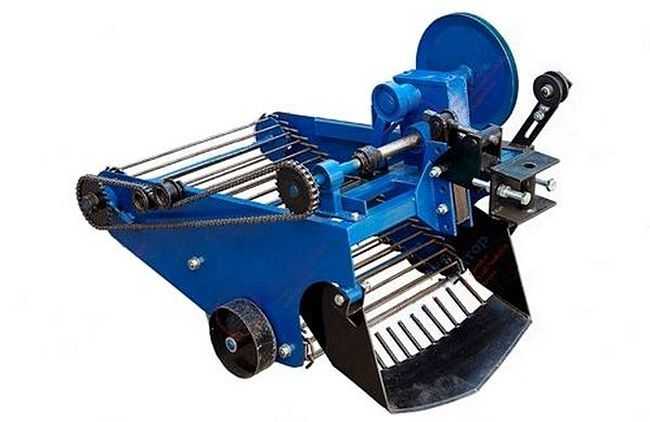

Транспортерные

Транспортерные картофелекопалки состоят из двух основных частей: транспортера и лепехи. Такой тип оборудования нельзя использовать на вязких и влажных грунтах.

Главный недостаток — невозможность применения на участках, где есть сорняки. Стебли попадают на транспортер, наматываются и снижают производительность устройства.

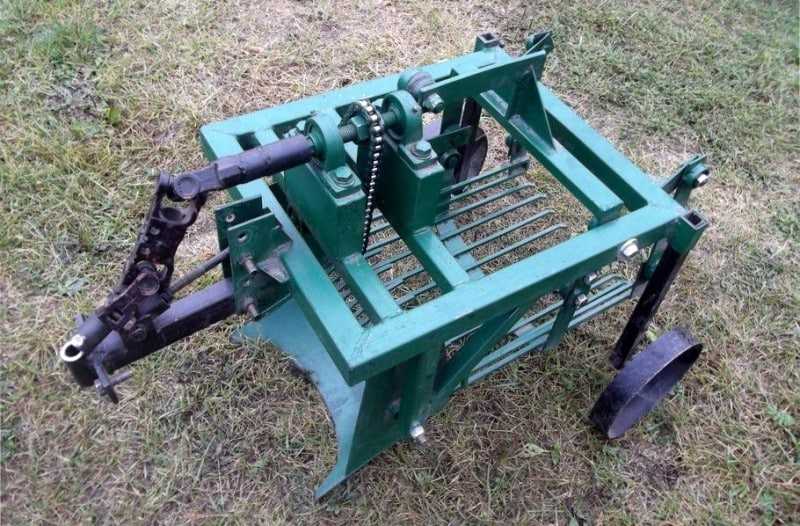

Грохотные или вибрационные

Вибрационные картофелекопалки

Такие устройства имеют более сложную конструкцию. В них есть дополнительные точки опоры, колеса и решетка, наклоненная под углом к поверхности почвы.

Агрегат заглубляется под картофель, поднимая клубни на поверхность. На решетке удаляется лишняя земля.

Главным преимуществом считают получение максимально чистого картофеля.

Роторные

Во время работы роторная картофелекопалка подкапывает ряд картофеля на определенной глубине. После этого с помощью железных вращающихся прутов разбивает груды земли, и клубни ложатся рядом с устройством.

Барабанного типа

Это достаточно сложный механизм. При помощи плуга картофель поднимается на поверхность и попадает на решетку. Затем клубни проходят по вращающемуся барабану и попадают в бункер.

К достоинствам такой модели относят возможность обработки больших площадей. Среди недостатков выделяют невозможность использования на твердых грунтах.

Описание картофелекопалки для мотоблока Нева, можно ли сделать своими руками

Как установить и подсоединить картофелекопалку на мотоблок

После приобретения устройства трудности может вызвать установка картофелекопалки на мотоблок. Для того чтобы успешно подсоединить конструкцию к агрегату, нужно:

1. Снять защитный колпачок с вала.
2. Вынуть палец из прицепного узла на мотоблоке.
3. С входного вала снять транспортировочную ленту и надеть полукардан.
4. Закрепить картофелекопалку на прицепном узле с помощью пальца.
5. Зафиксировать резьбу с помощью контргаек.

Этот способ применим не только для покупных устройств, но и для монтажа простой картофелекопалка с редуктором для мотоблока своими руками.

Как зацепить картофелекопалку к мотоблоку Кайман

Установка устройства от Кайман на мотоблок часто вызывает вопросы. В некоторых случаях мастера даже прибегают к переделыванию картофелекопалки для мотоблока, чтобы сцепка была более простой. Чтобы установить копалку на агрегат Кайман, нужно выполнить следующие действия:

С мотоблока снять защитный колпачок, вынуть фиксирующий палец.

На входной вал картофелекопалки установить кардан.
Картофелекопалку присоединить к переходному узлу и надеть ответную часть кардана на ВОМ мотоблока.
Зафиксировать конструкцию с помощью пальца.
Проверить соосность валов.
Зафиксировать резьбовые соединения с помощью контргаек.Важно! В процессе установки важно учитывать длину частей кардана. Его необходимо устанавливать с учетом зазора длиной 5-10 мм относительно расположения кардана.

Особенности эксплуатации и полезные советы

Как сделать картофелекопалку самостоятельно

Для многих фермеров самодельная копалка картофеля для трактора является оптимальным решением, позволяющим получить в распоряжение необходимое устройство и при этом существенно сэкономить на его приобретении. Для самостоятельного изготовления больше всего подходят веерные устройства благодаря простой и надежной конструкции, которую можно изготовить из подручных материалов.

Необходимые инструменты и материалы

Планируя собрать подобное устройство самостоятельно, необходимо предварительно подготовить инструменты. Помимо стандартного набора, мастеру потребуется наличие болгарки, сварочного аппарата, дрели и набор сверл, а также крепежные элементы. Для изготовления нужны следующие материалы:

• листовая сталь, толщина которой должна быть не менее 0,3-0,4 см;
• болты, диаметр которых не менее 1-1,2 см;
• стальной профиль с сечением прямоугольной формы либо толстая листовая сталь;
• прут или арматура из стали, диаметр которой не менее 0,8-1 см.

Листовая сталь используется для изготовления ножа, выступающего в роли основного рабочего элемента, а профиль отлично подойдет для сборки кронштейна и держателя.

Порядок сборки

После того как все необходимые материалы и инструменты были подготовлены, целесообразно приступать непосредственно к сборке подобного устройства. В средней части ножа потребуется просверлить 2 отверстия, которые в дальнейшем будут использоваться для его крепления к стойке агрегата.

Далее нужно придерживаться простейшей инструкции:

1. Используя сварочный аппарат, приварить куски стальных прутов к широкой части ножа таким образом, чтобы они напоминали веер. Длина подобных элементов должна быть не более 50 см.
2. Закрепить на ноже держатель с помощью болтов либо воспользовавшись аппаратом для сварки. Второй вариант является предпочтительным, поскольку он позволит сделать конструкцию устройства значительно прочнее, надежнее.
3. Просверлить в кронштейне отверстия для крепления к мотоблоку, после чего приварить его к верхней части стойки.
4. Усилить нижнюю часть ножа с помощью стальной полосы, которую также необходимо приварить.

Подобное устройство при условии качественного изготовления способно прослужить много лет без необходимости выполнения ремонта или обслуживания, что обусловлено отсутствием вращающихся частей.

Материалы и решения для стельчатых и вибрационных устройств

Для изготовления подобных приспособлений, необходимо достать:

• швеллера стальные
• сошник, отлитый из 5мм металла (высококачественного). А можно изготовить его из какого-либо инструмента, например из циркуляционной пилы от деревообрабатывающего станка
• уголки металлические 40х40 и 63х63 мм.
• прутья стальные 8-20 шт. (в зависимости от сложности конструкции)

Некоторые элементы зависят от применяемого мотоблока. Например, картофелекопалка вибрационная состоит из рамы с узлом сопряжения с бензоагрегатом и элементов:

• подвески:
• ходовая часть;
• различные вертикальные тяги для регулировки вибратора.

А чтобы создать конструкцию под определенный картофельный агрегат, необходимо знать точные размеры переходника. Например, картофелекопалка к мотоблоку мтз (посадочное отверстие узла сопряжения) может не состыковаться с мини-блоком Нева.

Как правильно ее выбрать

Выбор картофелекопалки — довольно ответственное мероприятие

Важно учесть все факторы, от которых будет зависеть работоспособность и производительность оборудования

Что необходимо учесть

При выборе учитывают следующие моменты:

1. Тип почвы. Например, на легких и средней тяжести грунтах хорошо себя зарекомендовали грохотные картофелекопалки. Но если почвы заросшая или лето было засушливым, такие модели не справятся с задачей.
2. Качество сборки и производительность. В плане производительности и качества извлечения клубней лучше всего показали себя транспортерные устройства.
3. Стоимость. Если нет необходимости обрабатывать большие площади, то оптимальным вариантом будет вибрационная модель.

Как копать и окучивать картошку мотоблоком

Чтобы окучивать или выкапывать картошку мотоблоком, применяют навесное оборудование. Техника небольшой мощности подходит для использования на дачных и приусадебных участках площадью от 1 сотки и даже менее.

Принцип работы всех самодельных картофелекопалок для мотоблока примерно одинаков:

• лемех врезается в почву;
• земля вместе с корнеплодами или клубнями поднимается в виде пласта;
• грунт осыпается, а картофель или другой овощ остаётся на поверхности или скатывается в бункер.

С пашни плоды убирают сразу после копки, иначе они позеленеют и будут непригодны в пищу. Средняя скорость уборки — 20 соток в час. Мотоблоком и окучивают, и пропалывают картофель. Суть окучивания в том, что землю приваливают к кустам с обеих сторон. Без этого клубни сформируются мелкими, уродливыми, и их будет мало.

Преимущества механического окучивания по сравнению с ручным:

• быстрота;
• минимум трудозатрат;
• высокое качество обработки почвы.

Картофель удобно окучивать листерным или самодельным дисковым агрегатом. Регулировочный механизм позволяет настраивать окучник под разную ширину междурядий. Посадки обрабатывают на малой скорости, продвигаясь ряд за рядом. Первый раз окучивают, когда ростки достигают 5-10 см в высоту, второй — по достижении 30-40 см. Также полезно подвалить землю к кустам вечером, накануне возвратных заморозков.

Как вам статья?

Мне нравитсяНе нравится

Самодельная картофелекопалка для мотоблока

Изготавливать ручную картофелекопалку стоит для компактных участков. Промышленные типы оборудования для больших площадей лучше покупать у производителей.

Простое вибрационное оборудование легко изготовить из следующих материалов:

1. Железного швеллера.
2. Куска стали не тоньше 5 миллиметров. Прочная сталь потребуется для лемеха. Отлично подойдет отработанное полотно от циркулярки или любая другая быстрорежущая сталь.
3. Железных уголков из металлопроката.
4. Стальных или железных прутьев. Лучше использовать и арматуру небольшого диаметра.

Вибрационную модель нужно делать с основы или рамы. В конструкцию обязательно включают:

• основу (вышеупомянутая рама);
• подвесную систему;
• тяги для регулировки;
• подвижные элементы (колеса или грунтозацепы).

Чертеж вибрационной картофелекопалки для мотоблока:
