Как сделать самодельную грохотную картофелекопалку для мотоблока

Как сделать простую картофелекопалку для мотоблока

Обзор лучших моделей картофелесажалок

КС 1А — это отечественная модель, помогающая упростить посадку клубней и сократить время. Агрегат весит 33 кг. Ширина колес равна 60 см. На 1 м машина высаживает пять клубней. Клубни опускаются в землю по одной штуке, а специальные диски их зарывают и выравнивают почву. Данная модель подходит к мотоблокам: Нева, Ока, Кадви, Салют и Фаворит. Стоимость КС-1А варьируется между 14500 и 15500 руб. Агрегат можно приобрести в любом специализированном магазине сельхозтехники.

КС 1 — российская модель, которая подходит как к отечественным мотоблокам, так и к импортным. За час засеивает 0,2 га земли. Расстояние между колесами — 70 см. Высаживает по 5-6 картофелин на 1 м. Цена этой модели от 12000 руб до 14000 руб.

При выборе картофелесажалки обращают внимание на объем бункера, габариты, возможность работать с другой техникой. Для небольшого участка подойдет устройство с малым объемом чаши, и обойдется оно дешевле

Единственным неудобством такого приспособления является частая остановка работы для заполнения чаши посадочными клубнями

Единственным неудобством такого приспособления является частая остановка работы для заполнения чаши посадочными клубнями.

Для совмещения с другими мотоблоками есть всевозможные переходники, которые в случае надобности подстраиваются под любую имеющуюся технику. Легкие модели подходят для участков с небольшой площадью. Для обработки больших земель подходит тяжелая техника.

Дополнительные функции

Картофелекопалка для мотоблока

Лопата картофелекопалка – это многофункциональный садово-огородный инструмент, упрощающий многие задачи. Заменить устаревшую лопату и вилы можно при помощи картофелекопалки «Урожай». Она позволяет не только выкапывать корнеплоды, но и вскапывать грядки, рыхлить почву. Конструкционные особенности:

  • вилы из инструментальной стали с частыми зубьями (7 штук);
  • педаль на шарнирах, выполняющая роль рычага.

Ширина борозды составляет 28 см, глубина рыхления – 25 см, вес агрегата – 3 кг.

Длинные штыри не просто перекапывают грунт, но и разбивают земляные комья, делая почву однородной. Куст растения легко вынимается из земли, картофелины не прокалываются и не режутся. При перемещении к следующему кусту картошки не нужно поднимать инструмент, достаточно просто отшагнуть и подтянуть его к себе.

Еще один современный агрегат – «Земледелец», объединяющий в себе 5 инструментов. Им можно копать картошку, бороновать, рыхлить и вскапывать землю. Кроме того, он используется для распределения навоза. Для активизации функции «картофелекопалка» нужно закрепить пластины по дугообразному рычагу. Нажатие на рычаг поднимает вилы кверху. Встряхивание инструмента за рычаг освобождает картофель от земли.

Параметры конструкции:

  • длина зубьев, рабочих лезвий – 25 см;
  • глубина проникновения в землю – 20 см;
  • размер – 120 см;
  • вес агрегата – 3 кг.

Существуют также картофелекопалки, работающие по другому принципу. Они представляют собой универсальную альтернативу лопате. Весь агрегат опирается на один металлический штырь, воткнутый в грунт. Вращение ручек по часовой стрелке приводит в движение изогнутые зубья из каленой стали. Происходит подбирание клубней вместе с землей и выворачивание их на сторону.

Классификация моделей картофелеуборочных машин

В ряде устройств для выкапывания картофеля трактором МТЗ по характеру работы механизмов можно различить два типа машин:

  • Безприводные
  • Приводные

Безприводные – примитивные навесные устройства в виде подкапывающего лемеха одно или двухрядного вида. Работа копателя заключается в подкапывании клубненосного слоя, после прохода которого выбор клубней из грунта осуществляют вручную.

Приводные машины подразумевают не только подкапывание клубней, но и попутное отделение их от грунта, ботвы и других примесей. Рабочие органы таких машин работают не только за счёт движения агрегата, но и с помощью привода рабочих органов от ВОМ трактора.

По способу агрегатирования для трактора МТЗ существуют модели картофелеуборочных машин:

  • Навесные
  • Полуприцепные

По функциональности приводных устройств машины делятся на :

  • Копатели
  • Комбайны

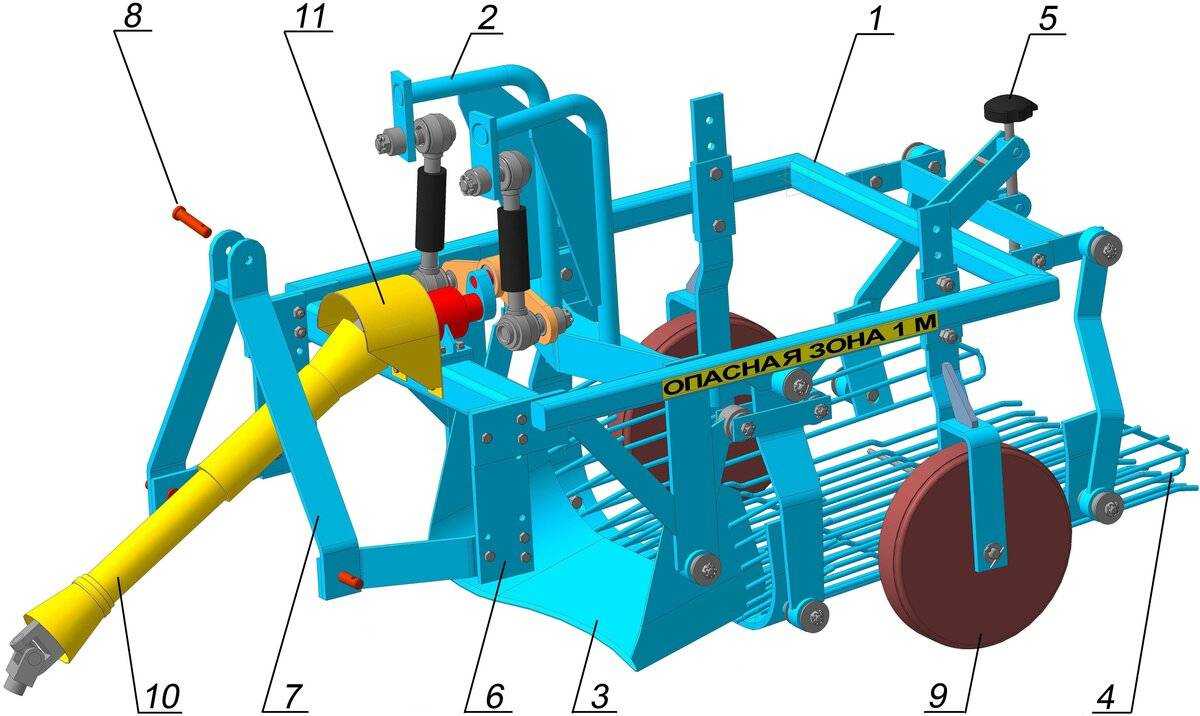

Навесные и полуприцепные картофелекопалки

Машины выполняющие функцию выкапывания с отделением клубней от грунта и ботвы с укладкой их в валок. Машины данного типа применяют при двухфазном методе уборки, где данные машины выполняет только первый этап – выкапывание клубней. После, вторым этапом, сбор выкопанного картофеля очищенного от грунта и ботвы осуществляют вручную, либо для механизированного подбора, образованного копателем валка клубней, используют прицепной картофелеуборочный комбайн.

Для осуществления этапа выкапывания картофеля при двухфазном методе уборки существуют следующие модели навесных и полуприцепных машин агрегатируемых с трактором Беларус МТЗ 82(80):

  • КТН 2 – картофелекопатель навесной двухрядный
  • УКВ 2 – полуприцепной универсальный картофелекопатель валкоукладчик  двухрядный

КТН-2

Картофелекопатель универсальный УКВ-2

Данные модели являются самыми распространёнными на рынке сельхоз. техники и имеют массу аналогов схожих по конструкции.

Прицепные картофелеуборочные комбайны

Такие машины выполняют полный цикл уборки, включая: выкапывание, отделение клубней от грунта и ботвы, сбор картошки в бункер, выгрузку собранного урожая в транспорт. Данный тип машин можно применять при уборке в один этап, либо в качестве подборщика уже предварительно выкопанного картофеля копателем. Представителем данного вида уборочных машин является – двухрядный универсальный картофелеуборочный комбайн ККУ 2.

ККУ-2

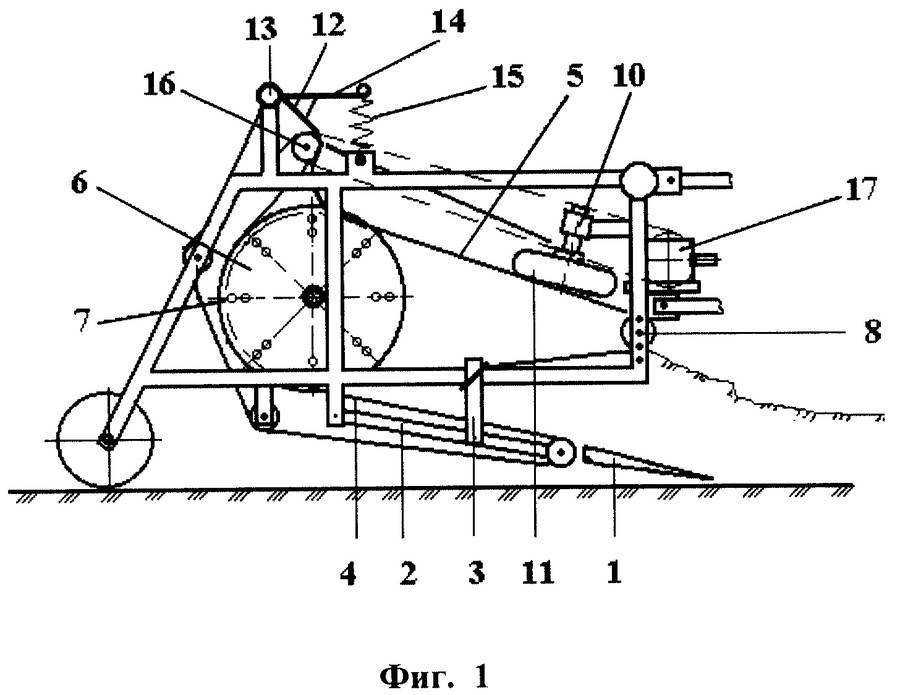

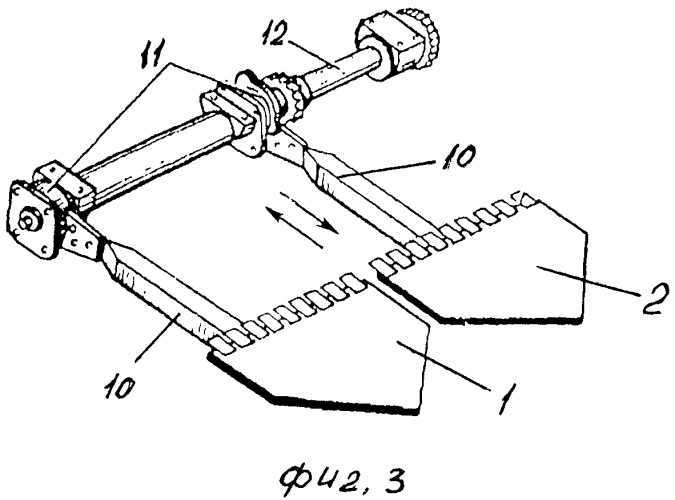

Копающий орган картофелекопателей

Все уборочные машины имеют лемешный тип копающего аппарата, представляющий собой плоский лемех, подрывающий слой почвы вместе с клубнями. В зависимости от конструкции и функциональности картофелеуборочные машины имеют как пассивные, так и активные капающие органы.

Пассивный копатель работает только за счёт движения агрегата. Работа активного копающего ножа-лемеха заключается в его дополнительной малоамплитудной возвратно-поступательной вибрации, облегчающей выкапывание слоя почвы с клубнями. Вибрацию копающего аппарата может обеспечивать, включённый в конструкцию кривошип, который, как и все активные механизмы оборудования, получает привод с общего потока мощности от ВОМ трактора.

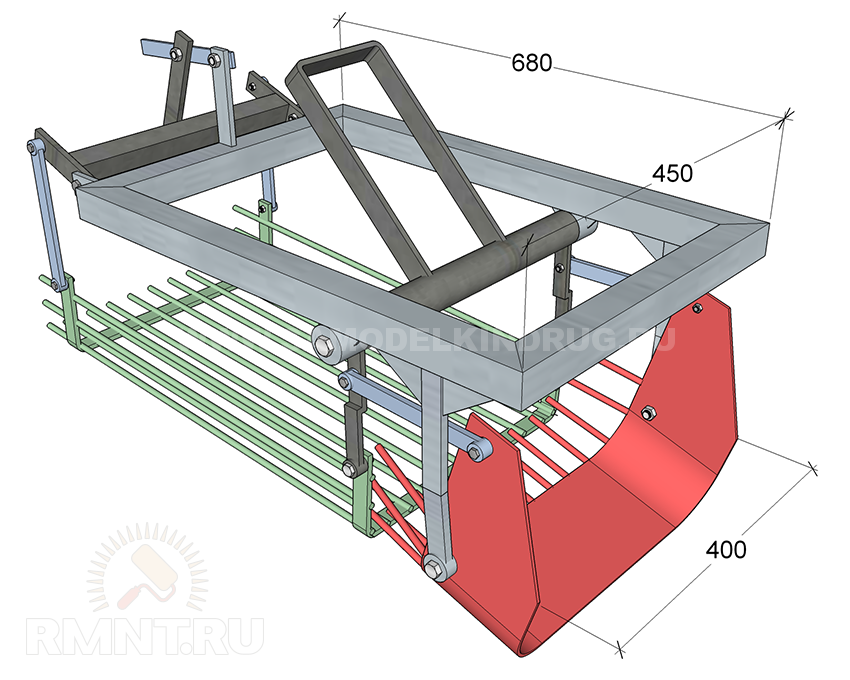

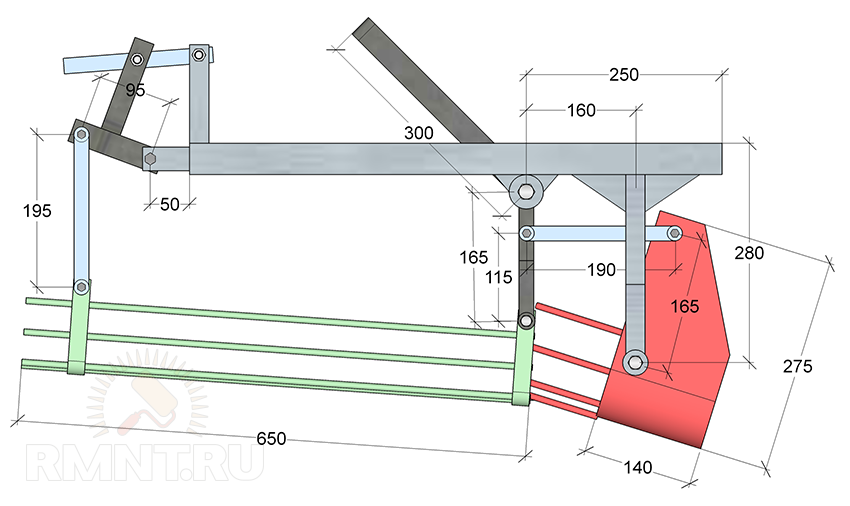

Грохотная картофелекопалка

Этот агрегат для копки картофеля также называют вибрационной картофелекопалкой, копалкой-трясучкой. Грохотная картофелекопалка состоит из трех частей — ножа, движущейся решетки с механизмами, обеспечивающими ее вибрацию, и металлического каркаса (рамы).

Картофелекопалка изготавливается в течение нескольких часов, работа требует опыта и навыка работы с сельхозтехникой. Для изготовления агрегата понадобятся:

  • болгарка;
  • сварочный аппарат;
  • дрель, сверла по металлу;
  • металлический профиль со стороной квадрата 2,5 см;
  • стальной лист толщиной 3-5 мм;
  • проволока стальная диаметром 8 мм (или арматура не рифленая того же диаметра);
  • колеса;
  • болты, шарниры, рычаги, эксцентрик, мерная лента, расходные материалы.

Также понадобится линейка и карандаш для разметки. Порядок работы при изготовлении грохотной картофелекопалки:

  • отмеряют и нарезают металлический профиль для рамы (каркаса);
  • сваривают каркас;
  • в нижней части каркаса приваривают стойки для колес;
  • внутри каркаса приваривают держатели для шарниров, на которые будет подвешиваться грохот;
  • приваривают к каркасу кронштейны для установки редуктора и механизмов, которые будут создавать в агрегате возвратно-поступательные движения (вибрацию);
  • из металлических прутьев сваривают короб-просеиватель (грохот);
  • грохот на шарнирах подвешивают внутри каркаса;
  • на кронштейны крепят редуктор, другое оборудование для создания вибрации, соединяют их с грохотом. При работе вращение вала мотоблока передается через механизмы (рычаг и шатун) на грохот, колебания создают вращение эксцентрика;
  • из стального листа вырезается и изгибается до нужной формы нож картофелекопалки;
  • нож-лемех на шарнирах крепится к нижней части рамы и грохоту;
  • на агрегат надевают и закрепляют колеса.

Лемех-нож для гравитационной картофелекопалки делают разной формы. Он может быть согнутым и заостренным, выпуклым и вогнутым. Копка картофеля происходит следующим образом:

  • Лемех заглубляется в грунт и срезает его вместе с клубнями.
  • Нож постоянно колеблется в соответствии с колебаниями грохота, срезает грунт с картофелем и немного подкидывает клубни вверх, в грохот. Грохот совершает вибрационные, возвратно-поступательные движения в раме.
  • Очищенные клубни скатываются с решетки и падают на пашню за картофелекопалкой (или сбоку от полосы, в зависимости от конструкции агрегата).

Вибрационная картофелекопалка используется для уборки картофеля на больших площадях. Этот агрегат имеет ряд достоинств:

  • Захват полосы составляет 38-40 см.
  • Глубина проникновения ножа в почву — 20-25 см.
  • Потеря урожая составляет, в зависимости от сорта картофеля и сыпучести грунта, от 2 до 10%.
  • Вибрационная картофелекопалка имеет и ряд недостатков. Они обусловлены особенностями конструкции.
  • Вибрации грохота-просеивателя передаются на рычаги управления мотоблоком, что делает длительную работу утомительной.

При копке участок нужно полностью очищать от сорняков и картофельной ботвы. В противном случае трава и ботва будут набиваться под решетку грохота и в крепления колес.

В улучшенных картофелекопалках грохотного типа вибрацию гасят, устанавливая два эксцентрика вместо одного.

Как копать картошку мотоблоком

При выборе мотоблока для личного подсобного хозяйства предпочтение следует отдавать тем моделям, которые рассчитаны на эксплуатацию с дополнительным оборудованием разных типов. А сами прицепные агрегаты (плуг, окучник, картофелекопалка, косилка) можно изготовить в домашней мастерской.

Уборка картофеля мотоблоком проводится не только на больших площадях, механизированный помощник будет востребован и на дачном участке. Надо только оснастить его навесным оборудованием (купленным или изготовленным самостоятельно). Принцип действия у всех агрегатов похож. Лемех вонзается в грядку, поднимает пласт земли вместе с корнеплодами, оставляя их на поверхности. Человеку остается только собрать выкорчеванный картофель в мешки.

При выборе мотоблока учитывают мощность агрегата и тип почвы, на которой он будет применяться. С помощью мотоблока средней мощности за час можно собрать урожай с 20 соток земли. Для уборки урожая с большого картофельного участка подойдет мотоблок, мощность которого больше 5 л. с., для меньших участков можно выбрать агрегат полегче и с меньшей мощностью.

К тому же механизированной может быть и прополка картошки мотоблоком, и окучивание.

Двухрядная картофелесажалка Gemini от Bomet с 3 точками.

Двухрядная картофелесажалка Gemini от Bomet с 3 точками. Навесное устройство для трактора

Картофелесажалка Gemini Двухрядная устанавливается на CAT 1/II 3 Pt. заминка. В течение одного цикла картофелесажалка Gemini делает борозды, автоматически высевает картофель и окучивает картофель почвой! Все одним махом!

Обратите внимание: поставки ограничены

На двухрядной картофелесажалке Bomet Gemini борозды, посев и гребнеобразование с почвой выполняются за один проход. Картофель можно сажать на 3 разных расстояниях подряд внутри металлических колес.

С емкостью бункера 661#!

Двухрядная картофелесажалка Gemini от Bomet поставляется с «ковшами» на цепном приводе для посадки картофеля.

В качестве дополнения к покупке вы можете заказать набор ведер для посадки мелкого картофеля, например, мальков.

Минимальный hp — 43 HP

Вместимость бункера — 661 #’S

Глубина посадки — 4 ″ — 6 ″

Семя и 13,7″

https://youtube.com/watch?v=5hwCCRE_bec

Символ С239/1 С239/1
Расстояние между рядами 27,5″ – 29,5″” 70/75 (см)
Расстояние между окучивающими телами 27,5″/ 28,5″ 69/73 (см)
Емкость бака 661 фунт. 300 (кг)
Вес машины 485 фунтов. 220 (кг)
Потребляемая мощность 43 л. с. 32/43 (кВт)

Предварительно звоните, чтобы узнать о наличии

Лучшие цены на доставку двухрядной картофелесажалки Gemini от Bomet являются коммерческими предложениями. Мы не можем отправлять грузовые перевозки в Канаду.

НАЖМИТЕ ЗДЕСЬ, чтобы узнать стоимость перевозки

Если вы знаете служебный адрес для доставки, это будет более рентабельно. Он должен быть зонирован коммерческим, иметь часы работы, деловые вывески, оборот для 55-футового тракторного прицепа и вилочного погрузчика. Возможно, вы знаете местный хозяйственный магазин, склад пиломатериалов, комбикормовый завод, ландшафтный магазин, сварочный цех, магазин автозапчастей и т. д., которые могли бы принять вашу доставку.

Вам будет предложено указать ЦЕНУ НА ПЕРЕВОЗКУ при оформлении заказа.

Мы добавим его к вашей общей сумме, когда получим заказ и отправим вам по электронной почте счет, отражающий добавленную ЦЕНУ НА ПЕРЕВОЗКУ.

Чтобы претендовать на участие в программе «Business to Business Shipping», адрес должен быть коммерческим, иметь часы работы, деловые вывески, 55-футовый тягач с прицепом и вилочный погрузчик.

Есть вопросы по заказу или доставке? Пожалуйста, не стесняйтесь звонить или писать нам по электронной почте!

Напишите нам по электронной почте

814-349-4484

Двухрядные картофелесажалки Gemini от Bomet рассчитаны на продажу и рассчитаны на длительный срок службы!

Для уборки картофеля воспользуйтесь нашими картофелекопалками!

Также вы можете ознакомиться с другими продуктами Bomet:

Двухрядная картофелесажалка Gemini от Bomet с 3 точками. Крепление к трактору

Вибрационный картофелекопатель Ursa с задней разгрузкой от Bomet, 3 точки. Сцепка, категория I

Картофелекопатель Upus с однорядным конвейером, 3 шт. Сцепка, категория I/II от Bomet

Картофелекопатель Upus с двухрядным конвейером, 3 точки. Hitch, Cat II/III от Bomet

Gemma Чесночная сажалка, 4-рядная сажалка для овощей от Bomet также сажает зеленый лук и бобы АгроЕвро

Картофелесажалка Bomet Gemini двухрядная с резиновыми колесами

Двухрядная картофелесажалка Bomet Gemini оснащена 3-точечной навеской для трактора и совместима с тракторами, оснащенными 2° категории 3-точечной навеской.

Картофелесажалка делает борозды, автоматически высевает картофель и формирует гребни за одну операцию.

Регулируемый по высоте двойной окучник, позволяющий выбирать глубину посева, регулируемый по высоте задний окучник, позволяющий делать более широкие борозды.

Машина оснащена резиновыми колесами, и картофель можно сажать на расстоянии 32 см друг от друга.

Держатели на небольшой цепи транспортера поднимают картофель из бункера и кладут его на землю; эта цепь приводится в движение цепными передачами, приводимыми в движение боковыми колесами, так что скорость конвейера прямо пропорциональна скорости движения машины вперед.

Требуемая мощность трактора: 43 — 85 л.с.

Глубина строгания ок. 10-15 см .

Вместимость бункера 300 кг .

Технические характеристики

Технические характеристики картофелесажалки :

  • Расстояние между посадками: 32 см стандарт ;
  • Рабочая глубина: 10–15 см ;
  • 3-точечная сцепка категория: 2° кат. ;
  • Емкость бункера: 30 0 кг ;
  • Вес машины: 220 кг ;
  • Расстояние между гребнями: 69 — 73 см ;
  • Наружный диаметр штифта: 28 мм ;
  • Внутренний диаметр штифта: 22 мм ;
  • Диаметр отверстия для трехточечной сцепки: 25 мм ;
Детали машины

Скорость высева определяется скоростью самого трактора, так как цепь, подбирающая картофель, напрямую связана с движением колес.

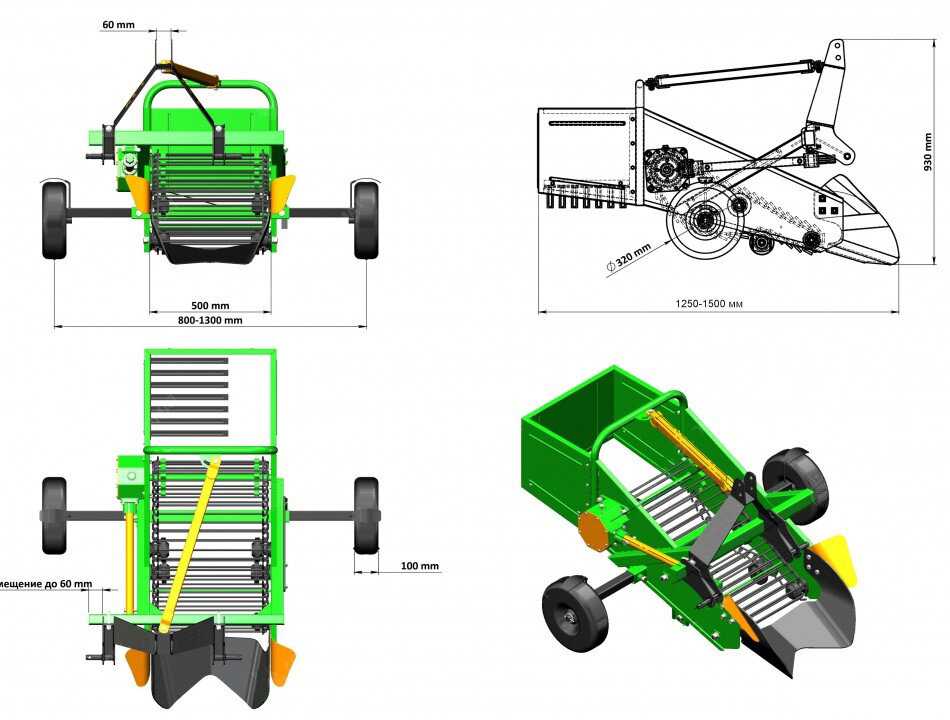

Транспортерные картофелекопалки

Конструкция этого оборудования немного похожа на предыдущий вид таких агрегатов. Единственным отличием является наличие транспортной ленты, на которой картофель отряхивается от земли и без повреждений остается на поверхности полностью готовым к ручной сборке. В среднем глубина вскопки агрегата достигает 20 см, а максимальная ширина захвата – 53 см. Сделать такую копалку сложнее чем к примеру универсальную. Поэтому если вы не владеете особыми навыками и умениями в пользованиями сварки, то лучше не браться за такой сложный вид агрегата. Но если вы умеете мастерить и знаете, как обращаться с чертежом, тогда вот вам пример транспортерной копалки.

Преимущества картофелекопалок:

  1. Универсальность. С помощью такого оборудования можно успешно собрать урожай не только картофеля, но и других овощей: моркови, свеклы, лука, чеснока и пр.
  2. Отменная продуктивность.
  3. Высокий уровень эффективности работы.
  4. Удобное управление: картофелекопалку легко регулировать под нужную глубину и ширину захвата.
  5. Легкость в сборе урожая.

Если вам надоело тратить недельный отпуск на сбор картофеля и проводить все выходные за сбором урожая, тогда обзаведитесь таким оборудованием и собирайте овощи легко, быстро и просто.

Виды копалок

Покупные

Производственные копалки картофеля для минитрактора отличаются по конструкции от самодельных устройств. Наиболее распространенные типы покупных аппаратов:

Грохотные (вибрационные). После захвата картофеля он попадает на стол, который поддается вибрации, оттряхивая частицы грунта.
Транспортерные. Конструкция устройства такая же, как и у грохотной копалки, но на таком аппарате установлена решетка вместо стола.
Веерные. По принципу работы имеют схожие черты с вибрационным аналогом. Используется чаще не на минитракторах, а на мотоблоках. В ее конструкции нет подвижных элементов.

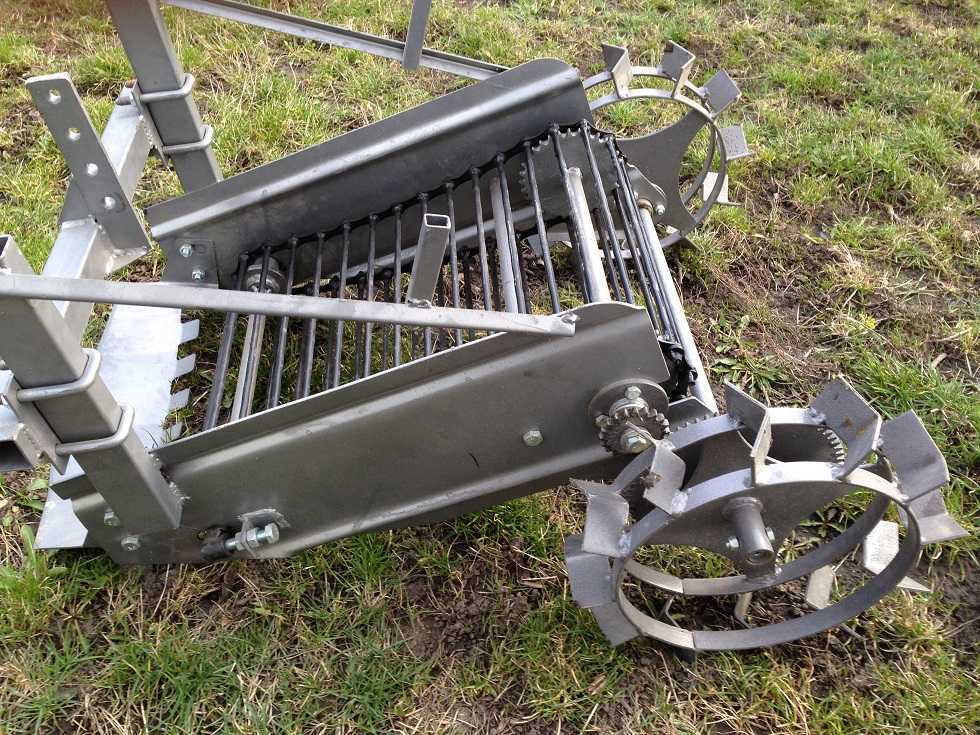

Самодельные

Самодельная копалка по функциональности хоть и уступает оригинальной продукции тракторных заводов, для частной собственности ее будет достаточно. Главное — раздобыть чертежи и подобрать необходимые материалы. Сам же процесс сборки аппарата не займет много времени. Самый простой вариант — сделать стрельчатую копалку. По конструкции она представляет собой вогнутую лопату с длинными прутьями.

Недостаток уборки картофеля таким устройством — это неудобство. Человеку приходится делать меньше движений, чем при работе с обычной лопатой. Для минитрактора такое устройство не подходит. Это обычная переделка инструмента, которая подойдет для работы на небольших огородах. 1-2 км засаженных грядок перекопать ею сложно.

Однорядная навесная копалка картофеля для минитрактора, которую можно сделать своими руками, должна быть максимально прочной и надежной. Легче всего сборке поддается вибрационная установка, рама которой сделана из металлических уголков 60 х 40 или 50 х 50. В качестве стола для картофеля можно использовать решетку.

Какая картофелекопалка лучше?

Если не хочется тратить деньги на покупку картофелекопалки заводского производства, можно сделать этот агрегат самостоятельно. Для небольших участков достаточно сделать простую веерную копалку. Если картофель ежегодно выращивается на больших площадях, не только для себя, но и на продажу, лучше выбрать грохотную либо транспортерную картофелекопалку.

Механические устройства для копки картофеля позволяют быстро собрать урожай и очистить его от земли. В то же время, при механизированной уборке всегда будут потери урожая, так как стальной лемех не извлекает клубни из разросшихся в стороны картофельных кустов. Картофелекопалки не выкапывают клубни, сидящие глубоко в грунте. Такое случается, если земля слишком рыхлая и плодородная.
