Медогонка

Уход за медогонкой

Очистка медогонки

Учтите, что не только лишь переделка медогонки может быть важным шагом для улучшения её качеств. Не забывайте также и о том, что это устройство является очень требовательным к уходу, потому настоятельно рекомендуется регулярно устраивать её чистку и уборку. Если вы не будете этого делать, то постепенно устройство будет портиться, работать хуже, а потом и вовсе выйдет целиком из строя, тогда никакие улучшения его не спасут. Подумайте, может быть вам не то чтобы не подходит текущий вид медогонки, а вы просто недостаточно хорошо за ней следили – и обычный ремонт с капитальной её очисткой – это то, что больше всего нужно в данной ситуации?

Описание аппарата и его необходимость

Медогонка — необходимое приспособление на пасеке. Эта конструкция даёт возможность извлечь свежий мед из сот.

Медогонка важна для каждого пасечника, ведь собранный пчелами мед надлежит получить из замкнутых сот. Агрегат представляет из себя центрифугу, которая складывается из неподвижного бака, в центре которого крутится барабан. В нем располагаются несколько сменных кассет, куда вставляют рамы с сотами. Данные кассеты крутятся вокруг собственной оси на 180°. Соты достаются из улья, раскрываются специальным прибором (можно заменить ножиком либо вилкой) и вмещаются в барабан. После этого его раскручивают с использованием рукоятки, в связи с этим мед стекает вниз.

Скорость движения кассет составляет до 80 оборотов за минуту. После этого собранный мед сквозь специальное отверстие пчеловод перекачивает в заранее приготовленные емкости для дальнейшего содержания или использования. Одним из ключевых принципов функционирования подобного устройства является оставление сот целостными. После завершения выкачки продукта ими можно пользоваться снова.

Сверхприбыль дает уникальную возможность пасечнику вкладывать денежные средства в развитие производства. Казалось бы, всего лишь один процесс сбора меда автоматизирован, а результат превышает все ожидания. Имеется несколько видов медогонок, если определиться с предпочтенной конструкцией устройства.

Как разобрать и собрать медогонку Грановского

Сборка медогонки осуществляется по приложенной инструкции. Аппарат с завода поступает в упаковке из реек. Деревянная обрешетка защищает корпус от механических повреждений при транспортировке. Электропривод с блоком управления поставляются в отдельной коробке. После распаковки их устанавливают на медогонку. Привод крепят болтами под корпусом снизу. Шкивы соединяют ременной передачей.

По отзывам пасечников, сложность может возникнуть во время установки блока управления. Если его просто болтами прикрутить к корпусу, монтажная пластина прижимает углы крышек медогонки, и они не открываются.

Проблема решается спиливанием уголков крышек. Материал легко режется полотном ножовки по металлу.

Как вариант, блок крепежной пластиной можно зафиксировать под поперечной планкой. Крышки будут свободно открываться без спиленных углов. Однако такой монтаж невозможен, если происходит смещение оси ротора.

Разборка аппарата Грановского происходит в обратной последовательности

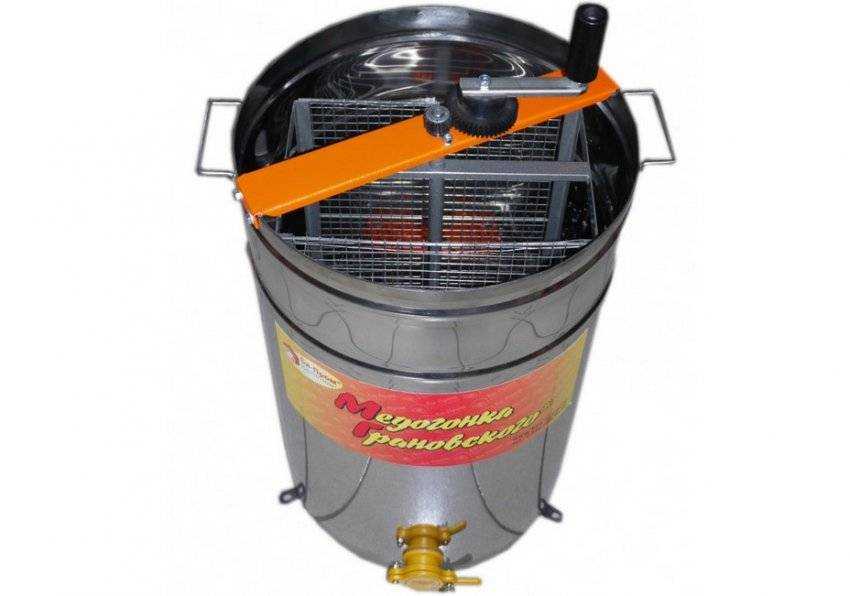

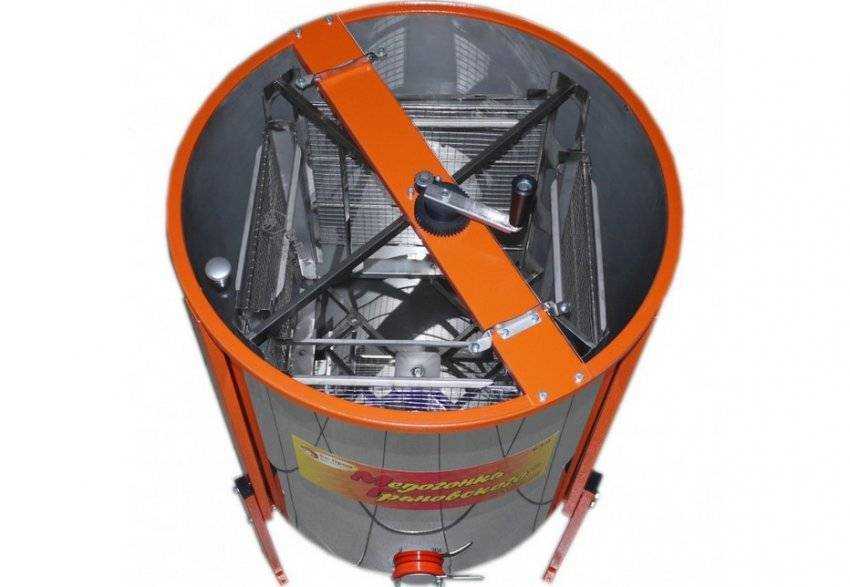

Разбираем особенности медогонки Грановского

В жизни любого пасечника каждый год наступает долгожданный момент откачки мёда. Для этого у каждого имеется своё приспособление, которым кто-то доволен, а кто-то и не очень. В любом случае, и тем, и другим будет интересна медогонка грановского, о которой мы сейчас детально поговорим.

Медогонка данного типа имеет удобную конструкцию, предусматривающую наличие вращающихся вручную кассет для откачки мёда. Они рассчитаны на рамки типа Дадан. К верхней или нижней части бака прикрепляется ручной привод, состоящий из электродвигателя с ременной передачей. Очень удобно, что приводом можно управлять с помощью пульта. Вся конструкция изготовлена из пищевой нержавеющей стали.

Кассеты внутри данного устройства располагаются традиционно. В них устанавливаются рамки и процесс запускается. До заданной скорости аппарат грановского доходит примерно за 15 секунд. Важным моментом является то, что в процессе откачки мёда кассеты переходят в хордиальное положение, что позволяет сократить процесс в 4 раза. На заключительном этапе происходит плавное торможение.

Раз медогонка грановского носит название своего разработчика, то вполне логично, что она имеет определённые особенности, отличающие её от других устройств. Справедливости ради, стоит заметить, что присутствуют как положительные, так и отрицательные отличия. Чтобы оставаться максимально объективными, мы покажем обе стороны.

1. Безусловно, положительным моментом является небольшой вес и компактные габариты. Это позволяет без проблем переносить медогонку в любую часть участка. Также она легко поместится в салоне автомобиля, поэтому не составит труда доставить её на отдалённую пасеку.
2. Неоспоримым достоинством является материал, из которого сделана медогонка. Нержавеющая сталь полностью соответствует санитарным нормам. Конструкция выполнена таким образом, что в ней нет закрытых полостей, и все детали можно снять и помыть.
3. Нельзя не отметить высокую производительность и вместительность бака, которая составляет 40 литров.
4. Конструкция кассет даёт возможность сохранить в целости даже свежие соты.
5. Благодаря автоматическому управлению, рабочие параметры достаточно задать один раз, что в последующем позволяет сразу же приступить к работе.

Как это не странно, но и медогонка грановского, которая кажется совершенной, имеет свои недостатки. В первую очередь это касается толщины металла. Из-за этого крепление крана становится проблематичным, и может даже стать причиной деформации бака. Эту проблему решить достаточно просто, заменив тяжёлый металлический на кран на более лёгкий пластиковый.

Ещё одним недостатком является недостаточно крепкое крепление ножей. При продолжительной работе они слегка ослабляются, что в конечном итоге снижает производительность.

Поговорив со знакомыми пасечниками, напрашивается вполне закономерный вывод, что модель грановского на порядок превосходит схожие модели. Несмотря на технологические новшества, она достаточно проста и удобна в эксплуатации, а это и является главным критерием. Имеющиеся недочёты блекнут на фоне ощутимых преимуществ, поэтому эта медогонка заработала безупречную репутацию.

Также, многие отзывы отмечают, что при обнаружении заводского брака или мелких недочётов, изготовитель без проблем выполняет их замену

Это говорит о том, что разработчик дорожит положительной репутацией своего товара и принимает во внимание замечания коллег по медовому делу

В видеоролике детально рассказывают о конструктивных особенностях различных моделей устройства Грановского.

Самодельная медогонка и подставка под нее

Изготавливаем сами привод для электрической медогонки

Изготовление поилки для пчел

Поделись информацией в соц сетях:

Нуждаетесь в консультации?

Отзывы о радиальных медогонках только положительные! Такие устройства очень просты в эксплуатации, а также надежны.

• Расходов и доходов по курицам-несушкам
• Рациона мясных кур
• Рациона продуктивных гусей
• Рациона племенных индеек
• Рациона цесарок
• Рациона перепелок
• Рациона фазанят на мясо
• Дохода от продажи яиц
• Окрола крольчихи
• Опороса свиноматки
• Окота овцы
• Отела коровы
• Выжеребки кобылы
• Окота козы

Виды

В зависимости от требований пасеки и её вместительности существует несколько модификаций медогонок. Несмотря на наличие особенностей каждой конструкции, все они обладают и общими достоинствами, такими как:

• высокая скорость производительности;
• компактность и надёжный электропривод, который обеспечивает длительную и плодотворную работу аппаратов.

Читайте о полезных приспособлениях для пчеловодства.

2- и 3-рамочные

Характеризуются компактностью, малыми габаритами и небольшим весом аппарата. Медогонки такой версии оборудованы необоротными кассетами и предназначены, в первую очередь, для владельцев малых пасек или начинающих любителей-пчеловодов, владеющих не более чем 10 пчелиными семействами.

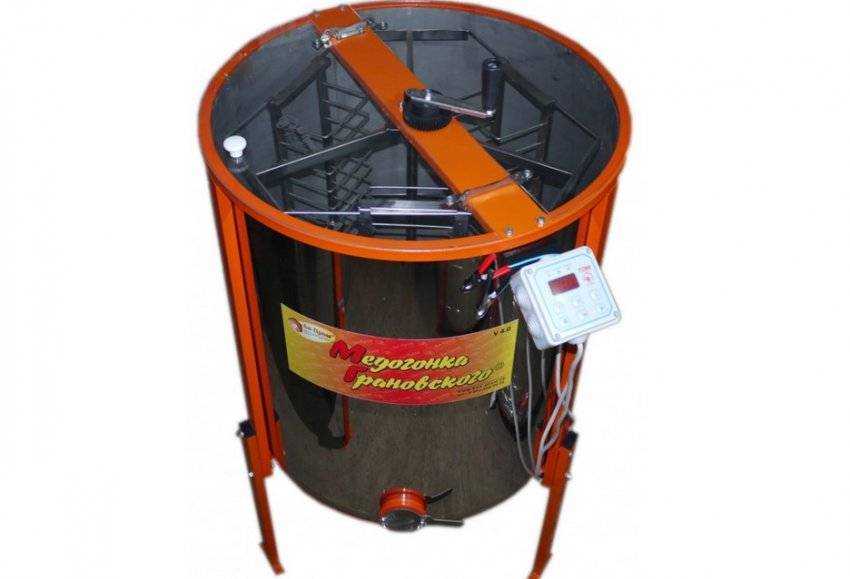

4-рамочные

Аппараты этого класса оснащены электроприводом и оборачиваемыми кассетами. В составе комплектующих предусмотрен пульт управления. Основным предназначением этого аппарата является обслуживание полупрофессиональных пасек (также подойдёт для начинающих пчеловодов), вмещающих в себя не более 30–40 пчелиных семейств.

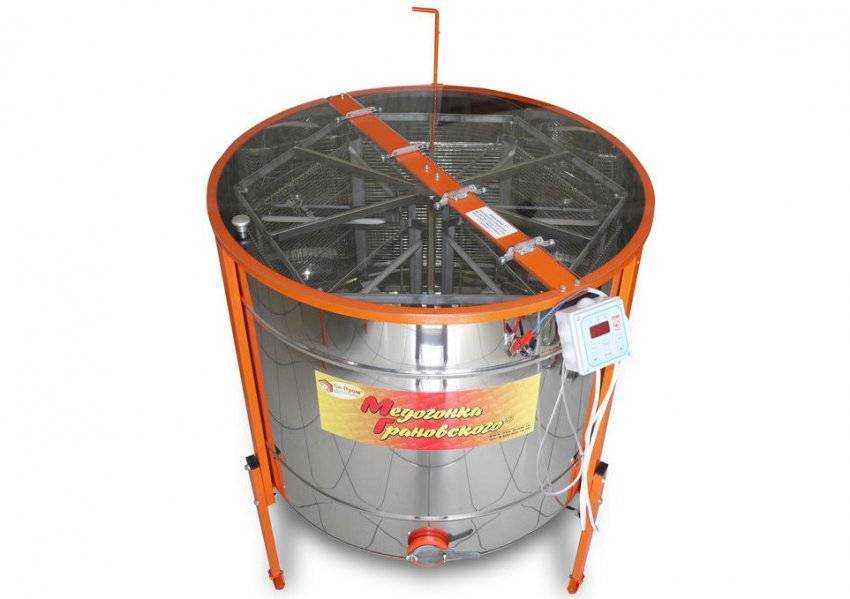

6- и 8-рамочные

Эта модификация медогонки оборудована оборачиваемыми кассетами и электродвигателем, а также возможностью автоматизированной откачки и большим карманом, в который и проводится сбор мёда. 6- и 8-рамочные медогонки подходят для больших профессиональных пасек, которые вмещают в себя более 100 семей пчёл.

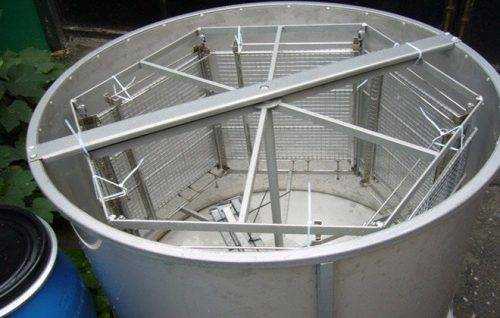

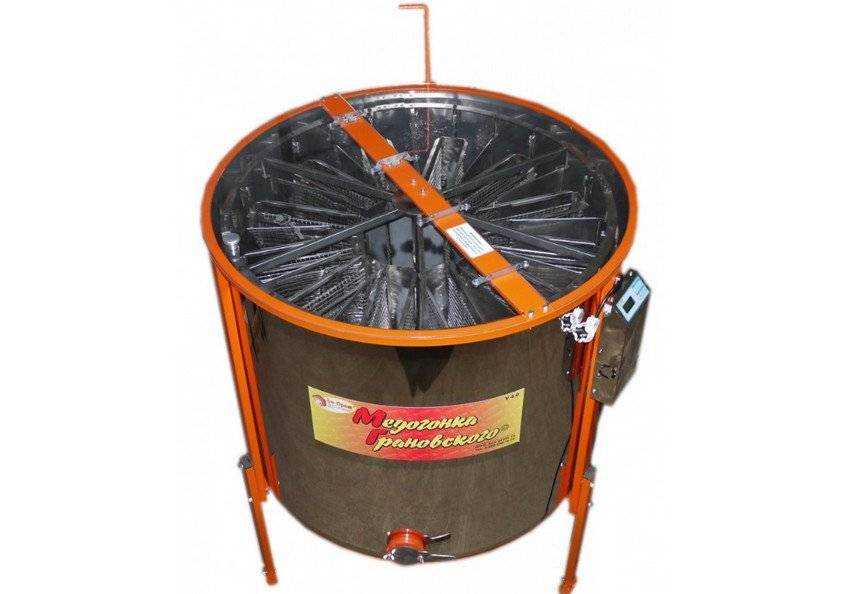

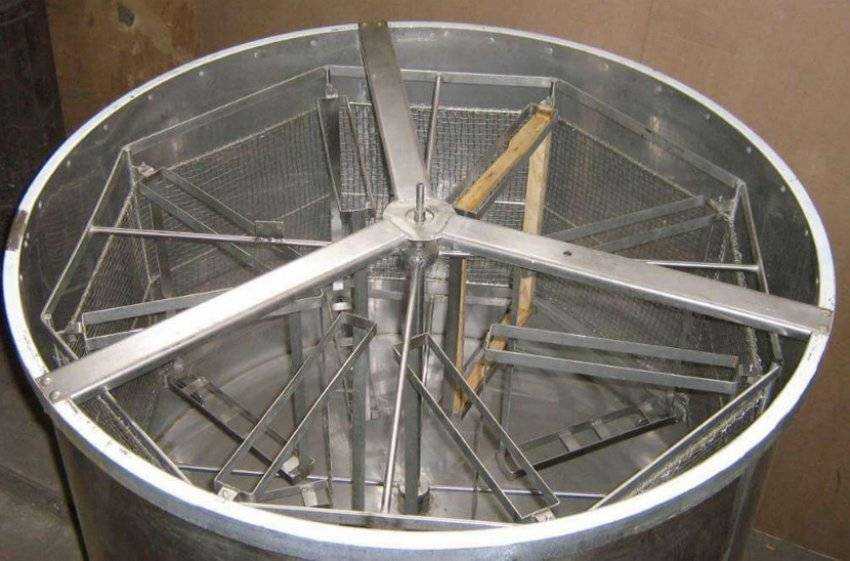

Радиальные

Функционирование радиальной медогонки обеспечивается с помощью электроники, количество кассет может варьироваться от 6 до 8 штук. В процессе изготовления корпуса и рабочих элементов также используется нержавеющая сталь, тогда как в качестве основного материала вращающегося барабана применяется сплав из стали и полимерное напыление.

Конструкция медогонки спроектирована таким образом, что залипание рамок с мёдом исключено, а пружина обеспечивает одновременное разворачивание всех кассет. Аппарат может работать в двух режимах — автоматическом, при котором устройство прекращает работу после откачки мёда с обеих сторон рамок, и ручном, предусматривающем откачку только с одной стороны кассет — для продолжения работы их нужно перевернуть и ещё раз запустить устройство.

Тангенциальные

Медогонка подобной модификации по сути является гибридом нескольких видов устройств — благодаря расположению кассет под углом практически 35°, период до полной откачки мёда существенно сокращается.

Все основные и вспомогательные детали аппарата выполнены из нержавеющей стали высокого качества. В комплекте предусмотрены привод ПЭМ–180М, прозрачная двустворчатая крышка, шкивы, ремни и комплект креплений. У каждой тангенциальной медогонки также имеется паспорт.

Знаете ли вы? Мёд имеет свойство выводить из организма алкоголь, а потому для лечения похмелья рекомендуется использовать продукт в пищу.

Медогонки на рамку «РУТ»

Аппараты под рамки «Рут» имеют несколько модификаций, которые отличаются наличием электропривода или его отсутствием. В остальном характеристики медогонок схожи: высокая производительность, использование нержавеющей стали при изготовлении корпуса и основных деталей, возможность быстрого слива за счёт широкого крана-задвижки и простота управления посредством пульта.

Универсальная медогонка

Медогонки этого типа имеют возможность функционирования в двух режимах:

• хордиальный — в ротор устанавливаются оборотные кассеты на рамку Дадан в количестве 6 шт., в каждую из которых может быть помещена одна рамка Дадан (300 мм) либо одна рамка «РУТ» (230 мм), либо две полурамки (145 мм);
• радиальный — рамки устанавливаются в гнёзда, и можно проводить откачку 36 полурамок (с размерами — 435×145 мм), либо 36 рамок «РУТ» (435×230 мм), либо 18 рамок Дадан (435×300 мм).

Важно! Благодаря плотной стыковке элементов медогонки, протечки в конструкции исключены.

Помимо преимуществ, которыми обладают все медогонки Грановского (высокой производительности, простоты работы, плавного разгона ротора и быстрого слива мёда), данная модификация выгодно отличается возможностью фиксации в наклонном положении аппарата, что обеспечивает полный слив мёда, а также регулируемость ножек по высоте.

«Альпийская»

Вид рассчитан на 24 альпийских рамки, а в её роторе может поместиться 3 кассеты по 8 рамок. Бак аппарата, а также ротор и кассеты выполнены из качественной нержавеющей стали. Комплектация устройства предусматривает широкий кран-задвижку, усиленные ножки, а также электрический привод ПЭМ–90М (от 12 В). Медогонка характеризуется плавным разгоном ротора и быстрым торможением.

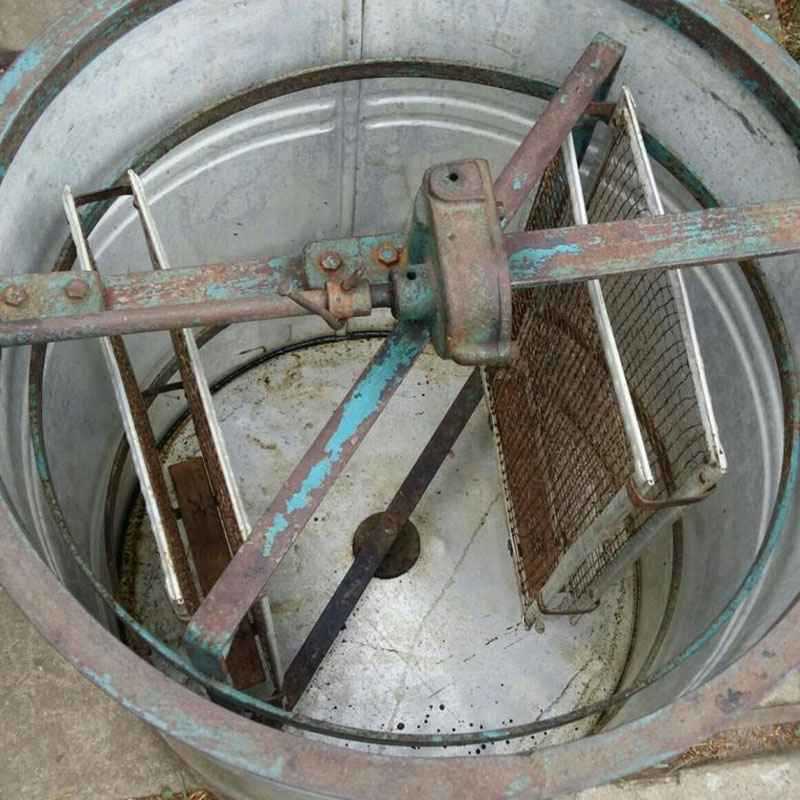

Как сделать медогонку своими руками

Медогонку можно купить, но можно и сделать своими руками. Если имеются все нужные материалы, итоговый аппарат порадует надежностью и качеством.

Медогонка состоит из нескольких основных деталей.

1. Бак, в котором располагается ротор и кассеты.
2. Ротор – механизм, что вращает кассеты с рамками.
3. Кассеты – куда вставляются рамки с сотами.
4. Привод – ручка для вращения ротора.
5. Кран для выхода меда.

В любом типе медогонки есть все эти составляющие. Что до размеров, то тут все зависит от личных нужд. Если делается медогонка на 2 рамки, то она будет небольшой, если на 8-10 или более рамок, то это уже габаритная конструкция, тут и бак нужен огромный, и ротор.

Чертеж для изготовления медогонки своими руками

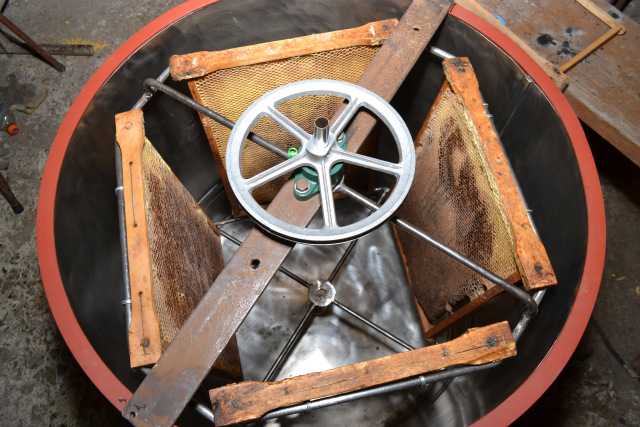

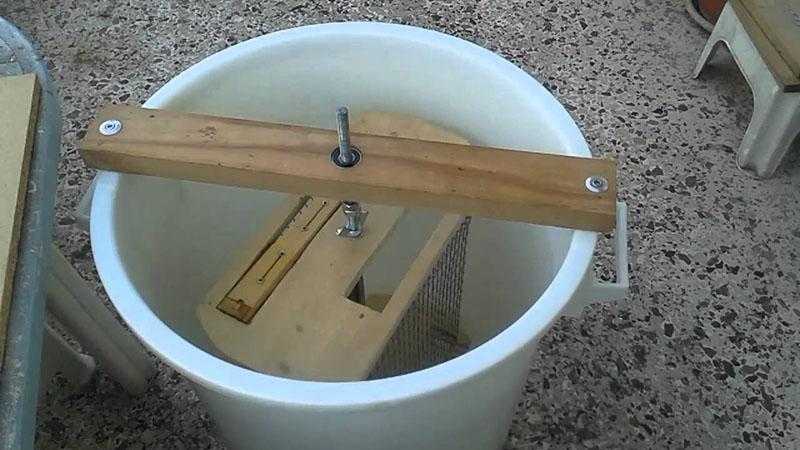

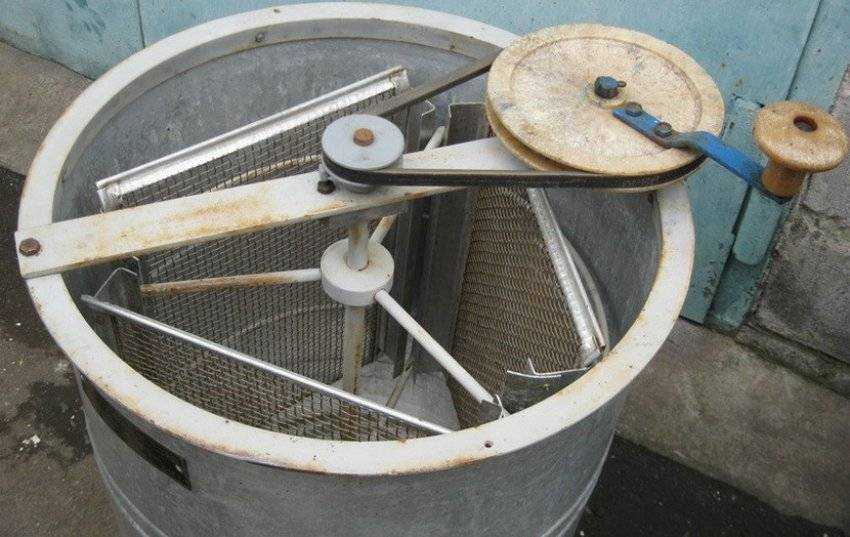

Самый дешевый вариант медогонки делается из пластикового или металлического бака. В последнем случае берется нержавеющий бак, потому как простой, окрашенный, со временем будет ржаветь, а краска облупится. В центре бочки закрепляется вращательный элемент – ротор. Проще всего купить его отдельно, потому как делать самостоятельно довольно долго, но для умельцев ниже имеется чертеж на 2 рамки, по этому образцу можно сделать ротор на необходимое количество рамок.

Поперек бака, сверху прикрепляется планка, удерживающая вращающий ротор. Ее прикрепляют с противоположных сторон бака, и сквозь нее пропускают верхнюю часть ротора. Сверху устанавливают привод. Он должен крепиться к ротору, иначе механизм не будет вращаться. В качестве привода можно взять, например педальное устройство велосипеда с прикрепленной ручкой или что-то подобное.

Важно!
Качественные медогонки большинство пасечников делают с известных моделей, что ранее ими же и использовались. Только создавая аппарат самостоятельно, они его совершенствуют и делают из тех материалов, которые кажутся им наиболее надежными.. Теперь делаются кассеты

Для каркаса кассеты берутся сетки из нержавеющей стали и прутья металла. Прутьями обваривают сетку, чтобы не гнулась. Теперь скрепляются по 2 сеточных заготовки. Для этого используют специальные металлические скобы и заклепки к ним. Скобы прикрепляют, как на картинке ниже, чтобы между сеточками было достаточно места для рамки с сотами. Скоб нужно на одну рамку 6 штук – по 2 штуки на 3 стороны, а верхняя часть остается открытой

Теперь делаются кассеты. Для каркаса кассеты берутся сетки из нержавеющей стали и прутья металла. Прутьями обваривают сетку, чтобы не гнулась. Теперь скрепляются по 2 сеточных заготовки. Для этого используют специальные металлические скобы и заклепки к ним. Скобы прикрепляют, как на картинке ниже, чтобы между сеточками было достаточно места для рамки с сотами. Скоб нужно на одну рамку 6 штук – по 2 штуки на 3 стороны, а верхняя часть остается открытой.

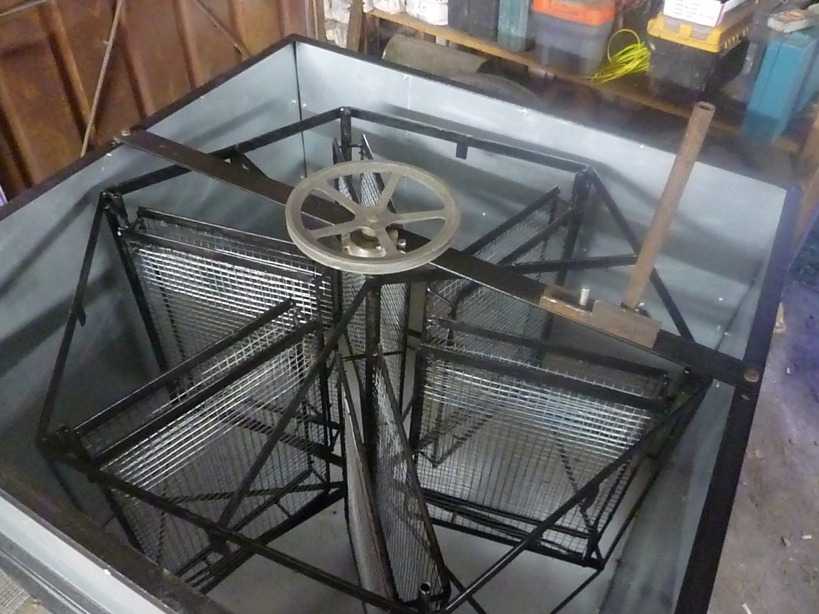

Кассеты для медогонки своими руками

Размеры сеток, расстояния между ними зависят от того, какие рамки используют на пасеке. Так что измеряют сначала рамки и затем уже делают кассеты. Они должны быть на 2-4 см длиннее и на 0,5-1 см шире рамки, чтобы было легко их ставить и доставать. После изготовления кассет нужно поставить их в ротор и покрутить механизм, чтобы опробовать.

Внизу бака просверливается небольшое отверстие для сливного крана. Кран приобретается в любом строительном магазине, диаметр 60 мм в среднем, но можно взять любой другой. После того, как отверстие сделали, в него устанавливается кран.

Чтобы медогонка не шаталась во время работы, можно снизу бака приделать ножки или просто поставить ее на толстые брусья и закрепить. Все, медогонка готова и можно ее опробовать. Если все сделано правильно, то должно получиться примерно как на картинке, представленной ниже.

Порядок работы прибора

Работа с самодельным прибором состоит из нескольких шагов:

1. При помощи специальной вилки мёд распечатывают.
2. Продукт помещают в кассеты.
3. С помощью рукоятки, которой оснащён аппарат, происходит вращение.
4. Центробежные силы, оказывая воздействие на мёд, перемещают его из сот в бак.
5. Через кран в дне устройства мёд поступает в подготовленные ёмкости.

Процесс изготовления самодельной медогонки не отличается простотой — для этого потребуются не только специальные схемы и чертежи, но и достаточное количество материалов и вспомогательных деталей. Однако, разобравшись с нюансами и выполнив все работы, вы получите аппарат, качественно и быстро откачивающий мёд, который станет незаменимым в пчеловодстве.

Типы медогонок

По принципу расположения кассет

1. Радиальная медогонка. Кассеты расположены по радиусу бака. Их наполняют полными рамкам доверху. Закрытый бак начинают раскручивать и беспрерывно вращают на протяжении 15 минут, после чего открывают и извлекают рамки с пустыми сотами.

Преимущества: высокая продуктивность; сохранность сот в рамке; удобство в использовании; подходит для крупных хозяйств.

Новый Youtube-канал «Honey Money»! Проект о деньгах в медовом бизнесеПроект для пчеловодов, экспортеров и участников медового рынка.

• Интервью с интересными экспертами
• Полезные материалы по пчеловодству
• Аналитика рынка
• Современные подходы и новинки

Подписаться сейчас »

Недостатки: высокая стоимость.

2. Хордиальная медогонка. Кассеты устанавливают по хордам окружности аппарата. В медогонки такого типа помещается меньше рамок.

Разделяют:

• Оборотные. Кассеты внутри бака устанавливаются на шарниры поворотного механизма, благодаря чему их можно переворачивать руками;
• Необоротные. Кассеты не поворачиваются, мёд собирается только с внешней стороны сот. Необходимо доставать все рамки в процессе медосбора, переворачивать и устанавливать снова, чтобы извлечь мёд с противоположной стороны сотов;
• Реверсивные. Механизм автоматически поворачивает рамки.

Преимущества: невысокая стоимость, подходит для небольших домашних хозяйств; простота в обслуживании.

Недостатки: опасность повредить соты под воздействием центробежной силы при полной выкачке мёда. Для того, чтобы избежать повреждений, соты опустошают наполовину, после чего переворачивают рамки и повторяют процедуру. За один раз можно откачивать мёд максимум с четырёх рамок, при продолжительности вращения от двух до четырёх минут с каждой стороны. Не подходит для большой пасеки.

По типу привода

1. Ручная. Барабан приводится в движение при помощи рукояти. Из преимуществ отметим относительно низкую стоимость аппарата, возможность использовать в любых условиях, без подключения к электросети; из недостатков — необходимость прикладывать физическую силу для откачки мёда, сложность в контроле интенсивности вращения и продолжительности манипуляций, а также вероятность повреждения сот.

Ручные медогонки в свою очередь делятся по типу привода на:

• Цепной или ременной. Рукоять установлена над рабочим барабаном. Из недостатков отметим низкий коэффициент ускорения и вероятность получить травму, если рука соскользнет с рукояти вниз, а бак будет без крышки;

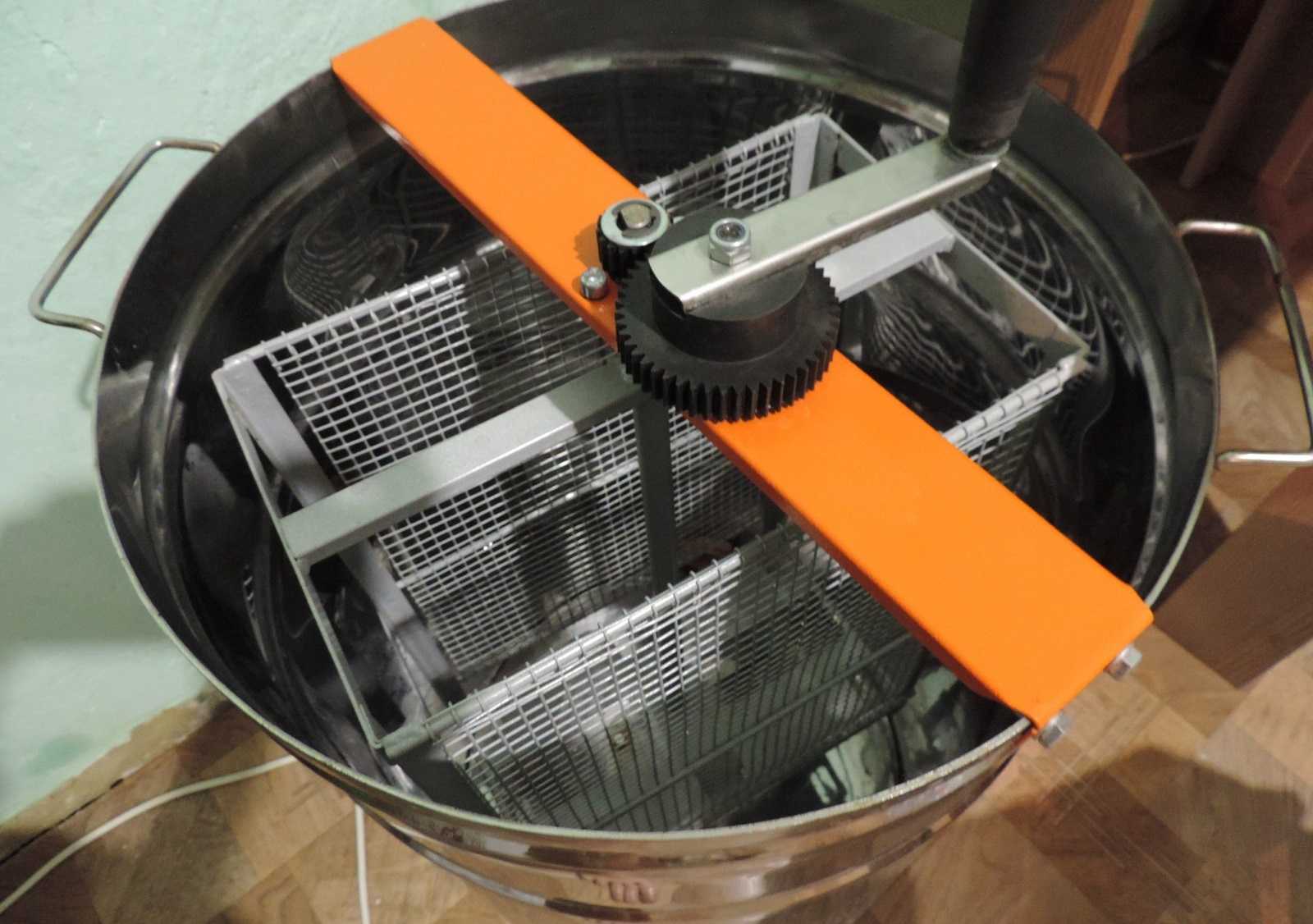

• Боковой редукторный. Имеет большой коэффициент ускорения, ручка расположена сбоку, по аналогии с рукоятью мясорубки. Это безопасная и удобная конструкция;
• Планетарный. Из трех указанных типов планетарный имеет наибольшую передаточную частоту. Из недостатков отметим шумность работающего устройства.

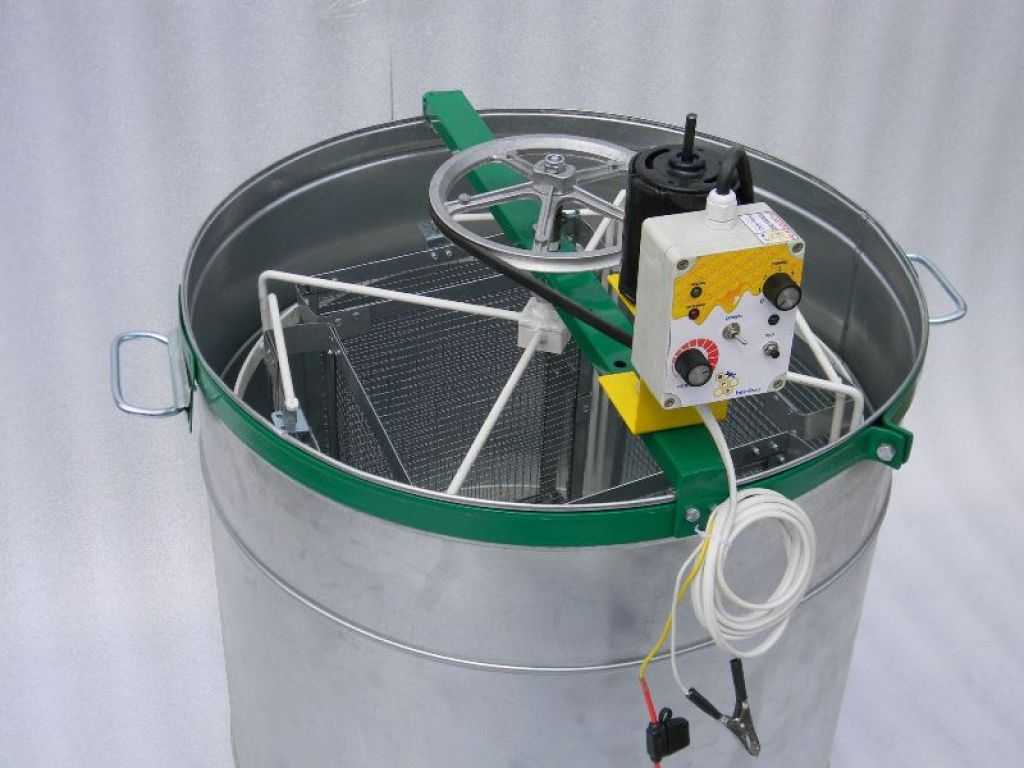

2. Электрическая или моторная. Оснащена двигателем, которые приводится в действие электрическим током. Среди преимуществ электрической медогонки отметим высокую скорость работы, контроль скорости вращения и гарантированная сохранность сотов. Недостатки — высокая стоимость аппарата, невозможность его использовать при отсутствии электричества, а также сложность в обслуживании.

Может получать питание от:

• Электросети;
• Аккумулятора;
• Солнечной батареи.

По количеству рамок

• Небольшое количество — от двух до шести рамок. Оптимальный вариант для любительской пасеки и домашнего небольшого хозяйства. Как правило, это хордиальные медогонки;
• Большое количество — от восьми до шестнадцати рамок. Подходит для масштабных пасек;
• Профессиональные — на двадцать и более рамок. Предназначены для крупных медовых производственных хозяйств.

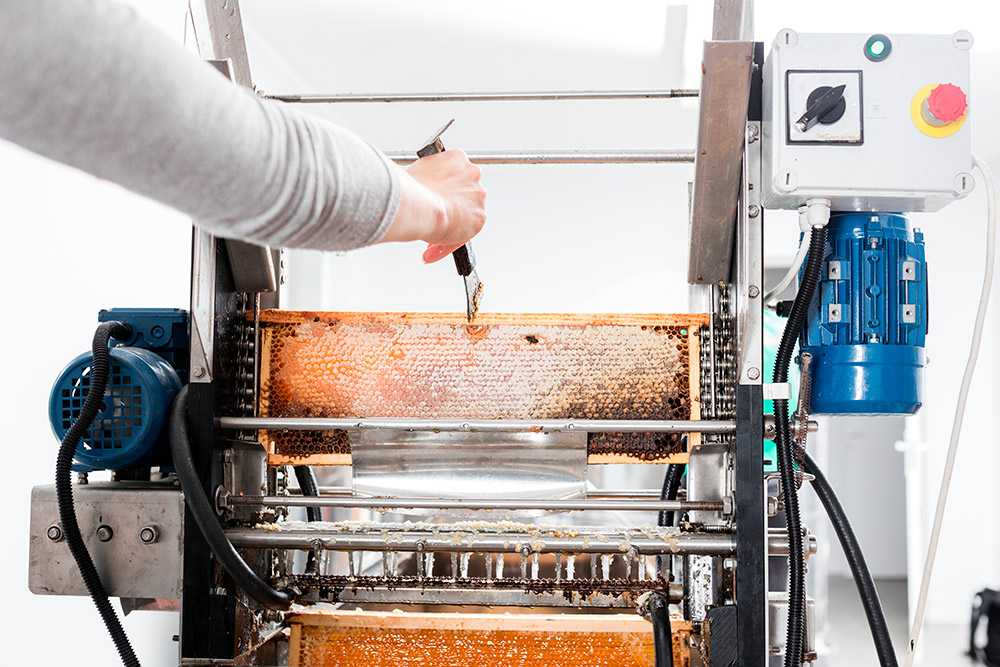

Медогонка на промышленной пасеке

Можно ли сделать медогонку Грановского своими руками

Для самостоятельной сборки медогонки Грановского оптимально выбрать модель на 2, 3 или 4 рамки. Корпусом послужит старая стиральная машина. Бак должен быть не алюминиевый, а с нержавейки и накрываться крышкой. Сливное отверстие снизу используют для фиксации крана, через который отбирают мед. Бак устанавливают на ножки. Высоту определяют индивидуально, чтобы под кран подлезла емкость для слива меда. С противоположной стороны от крана крепят противовес.

Привод используют родной от стиральной машинки. Для изготовления ротора и кассет оптимально ознакомиться с конструкцией заводской медогонки у знакомого пасечника. Размеры элементов придется рассчитывать индивидуально под имеющийся в наличии бак.

Самодельная медогонка по производительности сильно уступает заводскому аппарату Грановского. Неправильные расчеты ротора и размеров кассет приведут к дисбалансу. Работающая медогонка будет греметь, ломать соты.

Технология изготовления медогонок своими руками

Пчеловоду легче всего сделать устройство трех или четырех рамочное. Для этого рамка помещается в специальный короб, который будет крутиться, так мед будет выходить из сот.

Можно выбрать разные материалы для изготовления медогонки, но важно учитывать их стойкость, также можно в них осуществлять работы с медом. Раньше пользовалось популярностью деревянное устройство, затем алюминиевой, фанерное, сейчас наилучшим является нержавеющая сталь, это материал является дорогими, потому что высококачественный. Этапы изготовления медогонки своими руками:

Этапы изготовления медогонки своими руками:

1. Подойдет старая стиральная машинка, обязательно она должна быть с нержавеющей стали – это ящик для рамок.
2. Сверху должна быть обязательно крышка, снизу оставьте небольшое отверстие, откуда будет выходить мед.
3. На другую стенку необходимо прикрепить трубу, которая имеет грузик, он будет служить противовесом.

Можно выбрать разный материал и емкость, просто изготовить деревянную, для нее нужно подобрать шкивы, оси и подшипники. Она в виде барабана, имеет восемь граней. Рамы с ротором обеспечивают вращение. Чтобы можно поставить под мед емкость, нужно обязательно к устройству ножки. Подойдет любое дерево, оно должно быть сухим и не иметь смол. В итоге должная получиться легкая конструкция, ее несложно разобрать и помыть. Можно сразу работать с сотами, с разных сторон, таким способом мед откачивается быстро.

Таким образом, несмотря на все негативные качества, устройство является одним из лучших по качеству. Ее можно применять в разных целях – для любительской пасеки или больших. Работать с конструкцией Грановского можно в полевом режиме или стационарном, ее всегда можно перевезти. Преимуществами является то, что всегда можно подобрать оптимальную скорость, с которой будет вращаться аппарат и время, сколько будет осуществляться откачка меда.

Работа проводит в ручном или автоматическом режиме. Кассеты самостоятельно могут ворочаться в разные стороны. Можно соорудить конструкцию Грановского своими руками, но все точно рассчитать довольно сложно, она будет отличаться своею производительнос тью и качеством. Автоматический электрический привод самостоятельно пчеловод не сможет соорудить. Готовые медогонки Грановского позволяют осуществлять работу быстро, не прилаживая для этого дополнительных усилий.

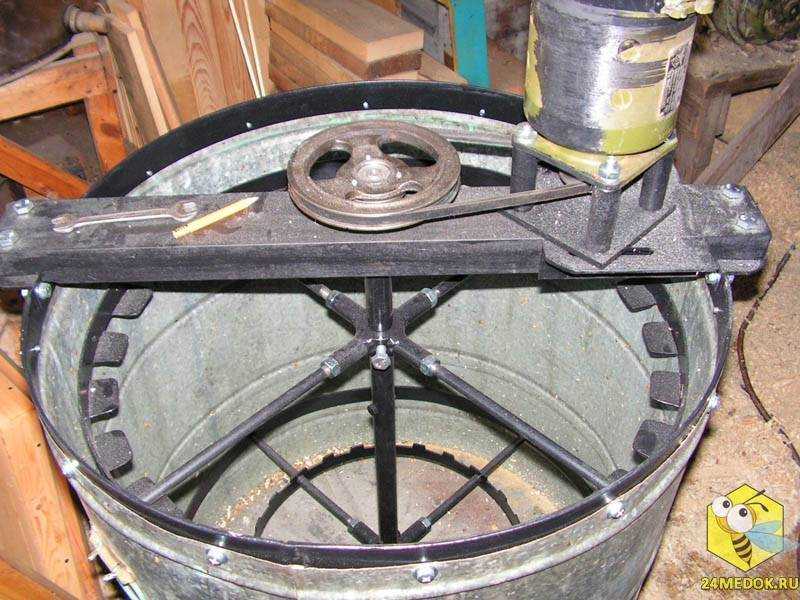

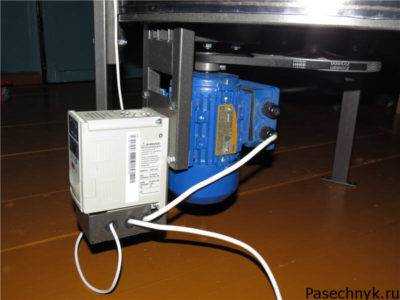

Создание привода

Чтобы обеспечить полноценное функционирование медогонки, понадобится специальный привод. Для создания электропривода нужны такие материалы, инструменты:

• шкивы, имеющие различный диаметр;
• ремень от стиральной машины;
• крепежи и электрическая дрель;
• ключи гаечные, молоток, напильники;
• генератор тока;
• выключатель, оснащенный часовым механизмом.

Чтобы собрать привод, необходимо выполнить следующие последовательные манипуляции:

• просверлить шкив больших размеров, чтобы он соответствовал диаметру вала устройства, а затем поместить его на вал;
• шпильку м8 закрепить на пластинку;
• на генераторе расположить маленький шкив;
• генератор поместить на шпильку и закрепить, чтобы провести электрическое подключение;
• на уступе шкива сделать клиновидную канавку, глубина которой восемь миллиметров;
• на шкивы закрепить ремень, произвести натяжение с помощью пружины;
• запуск возможен благодаря выключателю, оснащенному часовым механизмом;
• для регулировки оборотов подключить клемму Ш сквозь блок сопротивления.

Таким образом, можно сделать привод для данного устройства.

Аппарат Грановского – это одна из лучших конструкций, отличающаяся высоким качеством, надежностью, продуктивностью, прочностью и удобством в эксплуатации.
