Устройство карбюратора

Бензокоса (мотокоса) содержит основу – корпус из алюминия, в котором размещаются остальные детали, слаженно работающие как единое целое. В корпусе карбюратора имеется диффузор – ход с внутренними каналами, через который закачивается воздух.

Каналы, ответвляющиеся от хода диффузора, доставляют топливо, с которым и смешивается нагнетаемый воздух, увлекающий за собой пары бензина. Вне главного отсека карбюратора размещены:

жиклеры;
топливный мини-насос;
узел, регулирующий смешение топлива с воздухом.

Последний и формирует ту самую гремучую смесь, воспламеняемую в камере сгорания карбюратора.

Какие бывают поломки и как их распознать?

Одной из проблем выхода из строя движка триммера может быть сетчатый фильтр. К этому элементу можно отнести только лишь две поломки:

Накопление пыли и грязи.
Частичная или полная поломка.

Для выявления точной причины нужно проделать ряд следующих действий:

Открутить крышку топливного воздушного шлюза для вынимания сетчатого фильтра. В случае обнаружения на детали грязи следует промыть ее в топливе или тщательно продуть. Если вы увидите серьезные повреждения корпуса сетчатого фильтра, без раздумий нужно установить новый.
Если сломался патрубок для подвода топлива компрессора, то следует произвести проверку этой детали. Чаще всего она требует периодической замены из-за своей невысокой прочности.
Для чистки пусковой части карбюратора от засоров нужно использовать ацетон или же бензин. Также можно продуть составляющие устройства сжатым воздухом – это самый простой и удобный способ ремонта.

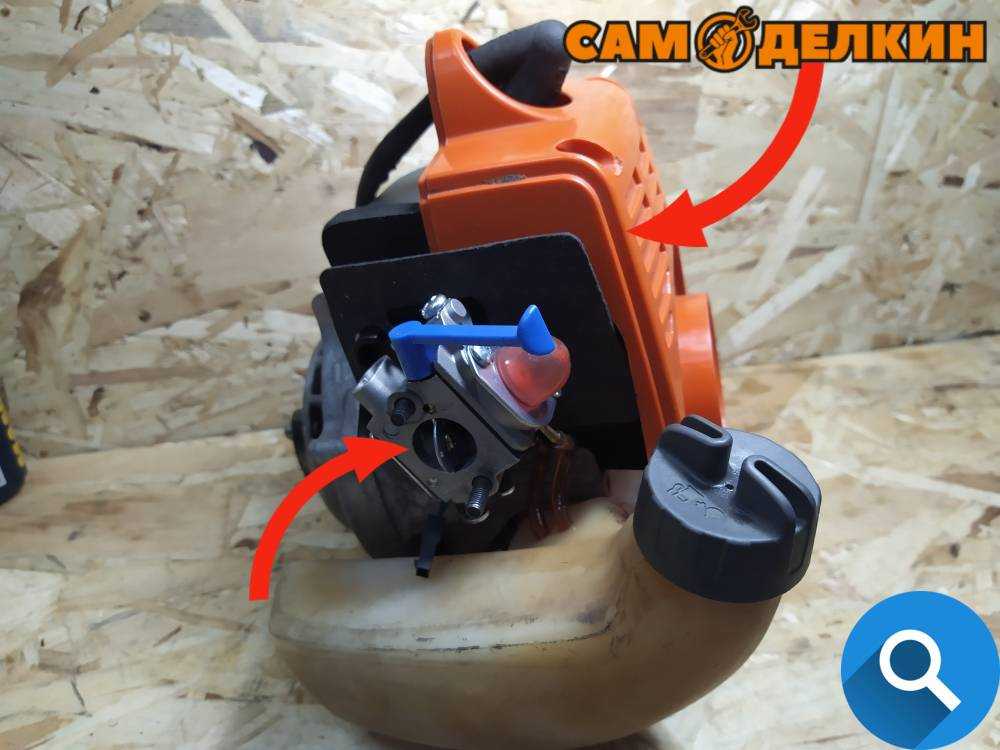

Карбюратор для триммера — настройка, регулировка своими руками

Карбюратор для триммера – один из самых важных узлов агрегата, который отвечает за топливную смесь. При некорректном обращении с техникой элемент может повредиться, из-за чего эксплуатировать мотокосу без починки невозможно. Для ремонта садового инструмента нужно знать о его устройстве, принципе функционирования и правилах регулировки.

Особенности конструкции и принцип работы карбюратора бензокосы

Конструкционно карбюраторы от известных марок и китайских производителей практически не отличается.

Устройство карбюратора мотокосы состоит из таких элементов:

Подкачивающего насоса;
Системы настройки с атмосферной мембраной;
Праймера, облегчающего старт мотора;
Системы холодного хода;
Эластичной двухклапанной пластины;
Дозированной системы с вращающим ротором;
Дроссельной заслонки.

Функционирует модель следующим образом:

С воздушной заслонки воздух переходит в трубку, которой усиливается или уменьшается его поток;
На участке с отверстием под топливную смесь суженная зона – диффузор. В этой зоне воздух движется быстрее;
Топливная смесь из поплавкового отсека через жиклёр попадает в трубку. По поплавку определяется количество горючего;
Усиленным воздушным потоком топливо подхватывается и распыляется. Создаётся воздушно-топливная смесь с достаточной плотностью;
Всасывает смесь цилиндром через трубопровод.

От того, насколько приоткрыта аэрозаслонка зависит концентрация воздушного потока, соответственно, в цилиндр подаётся больше горючего. Регулирование карбюратора мотокосы заключается в установке правильного соотношения заслонок для достижения оптимальной консистенции топливной смеси.

Когда требуется настройка карбюратора?

Оператору нужно подкорректировать работу рабочего узла в определённых случаях:

Новый мотор обкатали, использовав 4-5 литров горючего;
Изменили состав топлива – марку моторного масла и бензина;
Изменились погодные условия (в зимнее, летнее время);
Изменился уровень разрежения воздуха;
Усилилась нагрузка на силовую установку;
После продолжительного хранения агрегата;
Образование стойкого нагара на свече зажигания;
Мотор после старта сразу глохнет или не развивает нужные обороты;
При вибрировании винты настройки раскрутились;
Увеличилось количество потребляемого топлива;
В цилиндр не подкачивается бензин;
Выходит много выхлопов.

Как выполнить регулировку карбюратора мотокосы своими руками?

Перед настройкой карбюраторного узла выполняется определённый алгоритм действий:

Промывается мотор;
Заменяется или прочищается свеча зажигания;
Сменяется или очищается аэрофильтр. Его можно опустить в тёплую мыльную воду, после фильтр полностью высушивается;
В катушку тримммера устанавливается корд или ножи для повышения нагрузки на силовую установку во время настройки. Бензиновый двигатель должен проработать на холостую не меньше десяти минут.

Если на холостом ходу режущая гарнитура продолжает вращаться, стоит снизить число оборотов силовой установки. Корректируется работа винтом Т, на некоторых моделях он маркируется LA. Регулятор холостого хода выкручивается против часовой стрелки до прекращения движения режущего элемента.

Регулировка карбюратора триммера зависит от трёх винтов:

L отвечает за уровень подкачки топливной смеси на пониженных оборотах. Его настраивают первым. Нужно добиться максимум оборотов, откручивая винт до нужной точки. После регулятор поворачивается на четверть оборота влево;
T (LA) – настраивает работу на холостую. При прокручивании винта влево обороты мотора снижаются, вправо – увеличиваются;
H позволяет обогащать горючее на максимальных оборотах. Винтом настраиваются высокие обороты, экономичность расходуемого горючего и уровень мощности силовой установки.

Нельзя, чтобы мотор работал на полных оборотах больше 10 секунд, поскольку он может сломаться.

Исключает поломку двигателя грамотная настройка:

При работающем двигателе нужно дать полный газ;
Винт Н выкручивается за часовой стрелкой, пока агрегат не начнёт снижать обороты;
Регулятор Н прокручивается влево до стабильного функционирования мотора.

Если выполнить все указания, карбюратор для бензокосы считается настроенным: мотор работает на требуемых оборотах, немного четверит при повышенных оборотах, режущие элементы не вращаются без нагрузки.

Правила настройки карбюратора

Следует знать, что карбюратор можно правильно настроить только при условии, если:

фильтры очистки (бензиновый и воздушный) не загрязнены;
жиклеры и подходящие к ним каналы чисты;
мембраны не имеют повреждений;
игольчатый клапан исправен и в поплавковую камеру поступает необходимый объем топливной смеси.

Чтобы отрегулировать карбюратор импортных бензопил, необходимо придерживаться следующих правил.

Перед регулировкой, по возможности, следует прогреть двигатель на холостых или минимальных оборотах около 10-15 мин. Вращением регулятора “L” добиваются такой работы двигателя, чтобы он выдавал на холостом ходу полторы-две тысячи оборотов в минуту

Но следует обратить внимание на то, как двигатель набирает обороты. При нажиме на рычаг акселератора разгон должен идти быстро и равномерно. При обнаружении “провала” оборотов, винт следует слегка выкрутить до устранения этого явления, поскольку оно вызывается недостаточным обогащением топливной смеси

Когда будет отрегулирована подача смеси на низких оборотах, следует начать закручивать винт “T” до тех пор, пока вы не заметите вращение пильной цепи. После этого, винт следует выкрутить наполовину или треть оборота, наблюдая за поведением механизма сцепления. В норме, на холостых оборотах пила не должна вращаться

При обнаружении “провала” оборотов, винт следует слегка выкрутить до устранения этого явления, поскольку оно вызывается недостаточным обогащением топливной смеси. Когда будет отрегулирована подача смеси на низких оборотах, следует начать закручивать винт “T” до тех пор, пока вы не заметите вращение пильной цепи. После этого, винт следует выкрутить наполовину или треть оборота, наблюдая за поведением механизма сцепления. В норме, на холостых оборотах пила не должна вращаться.

Винтом “H” компенсируются заниженные или завышенные обороты по причине замены типа топлива, изменения концентрации масла или влажности окружающего воздуха.

Винт “H”, не имея достаточно опыта, лучше не регулировать. Если настройка карбюратора бензопилы будет производиться некомпетентным человеком, велика опасность того, что на высоких оборотах в камеру сгорания будет поступать слишком обедненная смесь, особенно при нагрузке. Такая работа двигателя неизбежно приведет к быстрому износу его поршневой системы и к сбою в системе зажигания.

Приступать к регулировке высоких оборотов можно, если человек, который будет выполнять настройку, имеет знания и навыки по регулировке карбюраторных двигателей. В распоряжении мастера-настройщика должен иметься специальный прибор — тахометр или мультиметр с функцией осциллографа.

Настройка карбюратора бензопилы, а именно, высоких оборотов двигателя, происходит по простой схеме.

Необходимо закручивать или выкручивать винт “H” до тех пор, пока на максимальном газу двигатель не разовьет около 15 тысяч оборотов в минуту (по тахометру) или то значение, которое указывается в мануале к данному агрегату.
При использовании осциллографа частота искрового разряда должна быть в пределах от 230 до 250 Гц. Следует учитывать, что под нагрузкой частота может уменьшаться приблизительно на 10-15%.

Карбюратор китайской бензопилы следует настраивать по такому же принципу, как было описано выше. На ее корпусе имеются отверстия, в которые, чтобы регулировать обороты двигателя, нужно вставлять плоскую отвертку. Каждое отверстие подписано какой-либо одной буквой из трех. Как правило, возле верхнего отверстия можно увидеть букву “Т”, а возле нижних (показаны стрелками) – буквы “L” и “H”.

Такое же расположение винтов имеет и китайская бензопила Карвер (CARVER). На следующем рисунке показано как выглядит карбюратор от китайской бензопилы вне корпуса агрегата.

Причины поломок карбюратора

При эксплуатации мотокосы (например, «Патриот» или «Союз») карбюратор может повредиться, и пользователю потребуется провести его ремонт своими силами или с привлечением специалистов. Это может произойти по ряду причин. Одна из наиболее распространенных – несоблюдение правил использования прибора. Если при продолжительной работе триммера не проводилось обслуживание и регулировка карбюратора — устройство ломается.

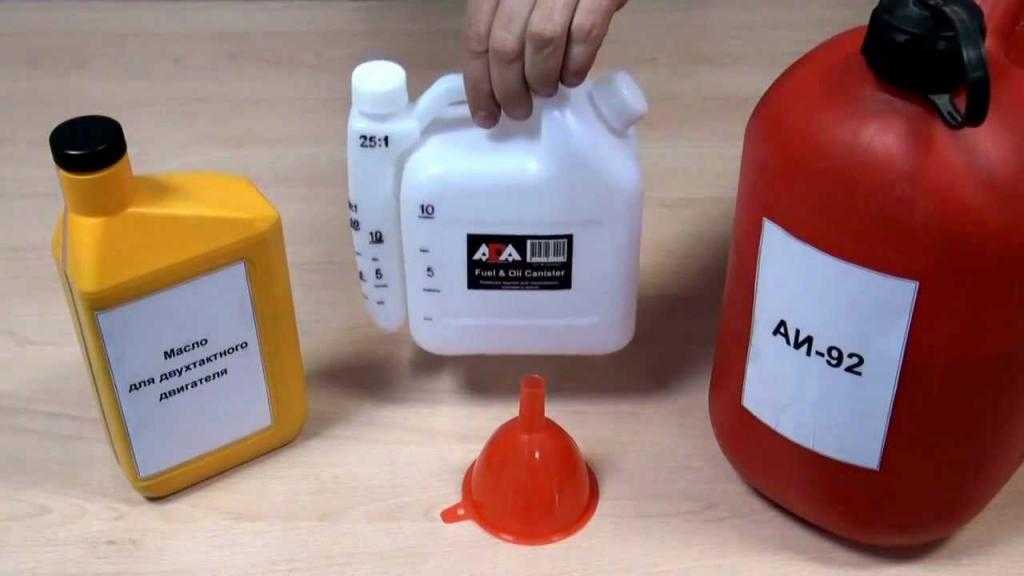

Другая причина поломки – неправильно приготовленная топливная смесь. Часто владельцы техники покупают масло и готовят горючее по рекомендациям, написанным на упаковке ГСМ, что неверно. При подготовке топлива нужно учитывать инструкцию по эксплуатации самой мотокосы. Кроме того, не следует делать смесь «на глаз», так как неправильные пропорции также приводят к поломке техники.

Большая часть поломок карбюраторов одинаково характерна для мотокос разных марок, будь то Echo, «Кедр», Homelite или устройство другого производителя.

https://sadovaja-tehnika.com/benzokosy/karbyurator-benzokosy/
https://smotri-dtp.ru/obsluzhivanie/video-remonta-karbjuratora-trimmera-svoimi-rukami.html
https://glav-dacha.ru/regulirovku-karbyuratora-benzokosy/
http://yotools.ru/trimmeri/regulirovka-karbyuratora-benzokosy-osnovnye-momenty.html
http://tehnika.expert/dlya-sada/trimmer/regulirovka-karbyuratora.html
https://7ogorod.ru/prochee/regulirovka-karburatora-motokosy.html
https://serviceyard.net/gadgets/regulirovka-karbyuratora-trimmera-benzokosyi.html
https://tehnika4sad.ru/trimmery-motokosy/karbyuratory.html
http://landshaftdizajn.ru/remont-benzokosy/
https://moiinstrumentu.ru/ustrojstvo-i-regulirovka-karbjuratora-na-benzokosah-i-trimmerah.html
https://hitech-online.ru/tehnika-dlya-sada/trimmer/regulirovka-i-remont-karbyuratora.html

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

алюминиевый корпус (цельный, литой);
жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
поплавковая камера;
диффузор;
распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

когда запускается двигатель, открывается воздушная заслонка;
из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
такие же действия проделайте с винтом Н;
бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).

ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
не отрегулировано зажигание.

Регулировка карбюратора бензокосы, триммера

Проверьте, включена ли кнопка Пуск, достаточно ли подкачано масла кнопкой подачи, залит ли бензин в бак. Если мотор по-прежнему не заводится, промойте бензофильтр (иногда следует заменить, если обнаружен большой засор), проверьте свечу на работоспособность, очистите воздухофильтр.

Это не помогло? Настройте воздушную заслонку карбюратора в положение С, это решает проблему переливания топлива. В случае «упорства» мотора просто слейте все топливо из системы и залейте новое, убедившись, что оно имеет надлежащее качество. Проделывание всех этих процессов решает проблему запуска мотора в 80-90% случаев.

Нож бензиновой газонокосилки

Если мотор отказывается работать на холостых оборотах, в первую очередь отрегулируйте карбюратор и промойте воздушный фильтр устройства – это в большинстве случаев решает проблему. Если же ситуация повторяется, то скорей всего вы залили плохое горючее в топливный бак, тогда слейте его и наполните бак новым.

Как завести бензокосу и заставить её работать, если обороты двигателя не набираются, и он глохнет? Для начала проверьте, не засорен ли режущий вал отходами травы и сорняка. Если с валом все в порядке, выстирайте фильтр воздуха или поменяйте его на новый, если первый вам показался слишком загрязненным. Кстати, мыть воздухоподающий фильтр следует моющим средством и бензином, что делает прокладку более эластичной и предотвращает высыхание материала.

Если, проделав эти процедуры и нажав на стартер для бензокосы, бензокоса глохнет снова, то дело кроется в неправильно отрегулированном карбюраторном устройстве. Прочтите последний раздел данной статьи, в нем рассказывается, как производится регулировка карбюратора на бензокосе.

Если нет искры, поставьте запасную свечу, чтобы проверить, в чем конкретно дело. Когда запасная свеча при установке правильного зазора также не выдает искру, значит дело в оборудовании косы. Ремонт бензокосы в случае неисправности начинается с проверки провода, ведущего к свече.

Мотокоса Урал БК-3650

Регулировка карбюратора

Этот аспект нужен всегда, когда происходит настройка бензокосы. Правильно настроенный карбюратор – это залог успешной работы двигателей для бензокосы.

Невзирая, что вопрос, как отрегулировать карбюратор на бензокосе, кажется, новичкам непонятным, но ремонт бензокосы часто заканчивается этой процедурой, так как причины кроются в неправильной регулировке, а ремонт бензокосы и способы их устранения в процедурах по настройке. Кстати, обкатка бензокосы также предусматривает регулировку карбюраторной части.

Чтобы понять, как правильно настроить бензиновый карбюратор для мотокосы, нужно знать:

Устройство содержит три винта: правый (L), нижний (T), левый (H).
Правильно настроенный карбюратор работает на холостом ходе равномерно и без перепадов при холодном и горячем моторе, а также при резком спуске или наборе оборотов. За холостой ход отвечает винт T.
Винт L ответственен за то, сколько топливной смеси будет поступать в камеру сгорания на низких оборотах. При регулировке винт поворачивается против часовой стрелки на четверть оборота.
Регулировка топлива на высоких оборотах происходит посредством винта H. Для настройки выдайте полный газ, открыв дроссель. Вертите винт по часовой стрелке, пока не услышите падение оборотов. Затем, прокрутите винт в обратную сторону, чтобы движок работал неровно, после чего начинайте медленно вертеть винт снова по часовой стрелке до момента, пока не начнете слышать ровную и бесперебойную работу мотора.

Очистка ножей косилки

Правильность регулировки определяют даже по цвету рабочей части свечи. Если настройка карбюратора произведена корректно, то свеча будет чистой, без нагара.

Как заточить нож или диск для бензокосилки?

Чтобы заточить нож или диск для покосного оборудования, знайте, что хороший диск или нож необходимо затачивать так, чтобы грани стали острыми, но металл не был при этом перегрет. Заточенный режущий элемент обеспечит более легкое удаление травяной поверхности. Также острота диска или ножа влияет на количество растений, которые будут устраняться одним захватом.

В целом обслуживание бензиновой косы предусматривает постоянную очистку оборудования после работы, проверку качества масел и бензина, а также правильно настроенный карбюратор. В бензокосу не заливайте сомнительные добавки и тому подобное. Регулярно проводите смазку редуктора и смазку движущих элементов, чтобы предотвратить неполадки. Смазку рекомендуется обновлять, по меньшей мере, каждые 1000 часов работы.

Признаки разбалансировки

Отладка карбюратора обязательно производится при изготовлении аппарата. Как правило, о необходимости отрегулировать подачу топлива своими руками, владельцы узнают только после достаточно серьезных поломок, в процессе исправления которых, модуль снимался и, например, чистился.

Признаками сбоя в настройках служит следующее:

заводится, но тут же глохнет мотор – поскольку двигатель может работать только при подаче определенного количества бензина, при слишком «бедном» топливе, то есть, перекрытии канала подачи, мотор будет останавливаться;
слишком большой расход топлива, много выхлопных газов – результат неполного сгорания смеси. В этом случае топлива, наоборот, слишком много и смесь получается чрезмерно плотной.

Карбюратор бензокосы Штиль, Макита, Хускварна и других настраивается с помощью регулировочных винтов. Порой причиной разладки работы является нарушение фиксации – из-за вибрации или повреждения защитного колпака. Такую поломку можно обнаружить, просто попробовав чуть повернуть винт: если фиксация не жесткая, стоит проверить настройку.

Регулировка карбюратора бензокосы своими руками

Настройка модуля не относится к ремонту и смены запчастей не требуется. В этом случае ремкоплект карбюратора бензокосы не понадобится.

Для отладки предусмотрены три винта:

L – регулируется первым, так как он отвечает за подачу топлива на низких оборотах;
H – он отвечает за подачу бензина при высоких оборотах, а также за расход топлива и температуру;
T – с его помощью проводят отладку холостого хода.

Встречаются варианты, как правило, это карбюратор китайской бензокосы, когда для отладки на корпусе остается только один винт – для настройки холостого хода. Это не означает, что модуль настраивается автоматически – это означает, что провести даже такой вид ремонта, как отладка, будет затруднительно. На фото – регулировка карбюратора китайской бензокосы.

Настройка модуля проводится только при прогретом двигателе: для этого аппарат предварительно включают на 10 минут. Если на холостом ходу косильная головка вращается, то к отладке приступают сразу: поворачивают винт T против часовой стрелки, пока вращение не прекратится.
Регулировка начинается с винта L. Винт проворачивается вправо и влево, пока не находят такое его положение, при котором обороты холостого хода не становятся максимальными.
Затем винт проворачивают на ¼ оборота против часовой. Это и будет его рабочим положением.
Холостой ход нужно настроить поворотами против часовой для увеличения чисел оборотов и по часовой – для уменьшения. Его отладка заключается в достижении такого режима, при котором до начала вращения косильной головки совершается достаточное количество оборотов. При этом двигатель должен работать устойчиво при разных положениях.
Положение винта L определяется последним – на максимальных оборотах триммер не должен работать более 10 секунд. Открывается дроссель, винт проворачивается по часовой, очень медленно, пока на слух не будет установлено уменьшение числа оборотов.
Затем также медленно винт вращается против часовой до тех пор, пока мотор не начинает работать со сбоями. После чего винт доворачивается назад по часовой, пока двигатель вновь не заработает нормально.

Если есть танометр, и если в паспорте изделия указаны рекомендуемые величины оборотов, коорекцию можно провести более точную, ориентируясь не на слух, а на показания прибора.

Регулировка карбюратора бензокосы на видео проведена на слух.

7 комментариев на запись “Регулировка и ремонт карбюратора бензокосы”

Дмитрий Павлович 04.07.2016

Просьба уточнить. В разделе регулировка п.5, винт L — ошибка? Следует читать винт А? Благодарю.

подскажите начальное положение винтов H L LA

ПОДСКАЖИТЕ НАЧАЛЬНОЕ ПОЛОЖЕНИЕ

подскажите начальное положение винтов H L LA

большое спасибо за видео про ускоритель и незнал а дефект очень важный и создает огромную проблему о которой почти все умалчивают. БРАВО….

Может все таки тахометр измеритель оборотов, а не тонометр измеритель артериального давления

а у меня идет L,H,LA, это LA вместо T?

Сердцем любой бензопилы является двухтактный двигатель внутреннего сгорания.

Возникла необходимость в приобретении надежного и верного механического пом.

Триммер к сложной бытовой технике не относится, поэтому большинство его пол.

Ушли в прошлое времена советской агропромышленной гигантомании. Сгинули гиг.

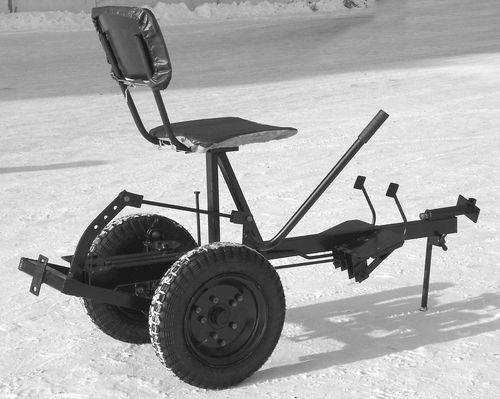

Мотоблок – это экономичный вариант трактора для небольших по объему работ. .

Мотоблок Нева сегодня выпускается в разных модификациях, этот специализиров.

Устройство триммер

Запчасти для мотокультиваторов

Поплавковый карбюратор состоит из алюминиевого корпуса с отверстием (диффузором). Нагнетание воздуха осуществляется через его проходное отверстие, а через топливные каналы вместе с потоком воздуха втягивается бензин. Это и есть основа устройства — топливная камера. Установленные сверху жиклеры, насос и система регулировки смеси обеспечивают не только ее насыщение, но и равномерную подачу.

К сведению! Поплавковый карбюратор использовался на протяжении десятилетий, и основные неполадки у всех типов схожи. Принцип функционирования устройства зависит от качества смеси, и настройка направлена на его обеспечение.

Регулировка карбюратора бензокосы своими руками. Карбюратор для триммера

Современный триммер, работающий на бензине, представляет собой сложный агрегат, в состав, которого входит и карбюратор. Именно от его надежной и правильной работы будет зависеть производительность работы. Регулировка карбюратора триммера должна выполняться в следующих случаях:

после обкатки двигателя (как правило, для этого необходимо израсходовать 4-5 литров бензина);
перед началом сезона покоса;
если в процессе работы от вибрации регулировочные винты произвольно раскрутились.

Беря во внимание тот факт, что триммер не относится к разряду сложных агрегатов, регулировку карбюратора можно производить своими руками

Функции и принцип работы

Для того, чтобы понять как устроен карбюратор бензокосы, стоит познакомиться с его принципов работы. К главным элементам карбюратора стоит отнести дроссельную заслонку, функция, которой состоит в том, чтобы выполнять контроль за подачей воздуха. Работу такого устройства как карбюратор можно рассмотреть поэтапно.

Подача воздушной смеси в отделение, где расположена дроссельная заслонка.
Движущийся воздушный поток способствует перемещению и распылению топлива через жиклер.
Образовавшаяся смесь (воздух + топливо) подается в цилиндр двигателя.

Познакомившись с этими основными этапами можно сделать вывод: чем больше открыта дроссельная заслонка, тем больше расход бензина в процессе покоса.

Регулировка карбюратора для мотокосы

Перед тем как приступить к регулировке, вам необходимо очень тщательно почистить фильтры. Эта работа должна выполняться в соответствии с инструкцией от завода-изготовителя. Дальнейшая работа с карбюратором выполняется путем регулировки трех винтов.

Правый винт – регулировка воздушно-топливной смеси. Поворот винта вправо-влево выполняется на холостом ходу. Необходимо определить максимальные обороты.
Левый винт – регулировка воздушно-топливной смеси. Работы выполняются на высоких оборотах. Винт регулируется в последнюю очередь, от правильной его настройки будет зависеть мощность двигателя и расход бензина.
Винт нижний – регулировка работы двигателя. Работа выполняется на холостом ходу. Вращение по часовой стрелке обозначает увеличение, против – уменьшение.

Регулировку последнего левого винта выполняется по следующей схеме:

полностью открывается дроссельная заслонка и выжимается полный газ;
винт вращается по часовой стрелке, пока обороты не уменьшатся (ориентировка на слух);
поворачиваем винт против часовой стрелки до тех пор, пока работа двигателя не станет не ровной — прерывистой;
поворачиваем винт в то положение в котором он обеспечивал стабильную и ровную работу двигателя.

comments powered by HyperComments

sadovij-pomoshnik.ru
