Самодельные трактора с двигателем от ваз с фото и видео инструкциями

Дополнительные советы и предупреждения по изготовлению трактора своими руками

Перед началом полноценного эксплуатирования самодельным минитрактором, нужно поставить его на учет в ГИБДД.

Это является не простой формальностью, а объяснимой необходимостью, ведь при движении на дорогах общего пользования, на вас могут наложить штрафные санкции, а сам агрегат транспортировать на штрафную стоянку.

Двигатель самодельного минитрактора

Что касается технических аспектов, то и тут есть своя специфика. Чтобы двигатель самодельного агрегата выдавал нужные параметры, т.е. порядка 2 тысяч оборотов при 3 км/ч, нужно немного подкорректировать схему трансмиссии. Вообще, в идеале, каждое колесо заднего моста должно быть оснащено редуктором.

Если основой для минитрактора выступает мотоблок, например Кайман, Патриот, Техас, Прораб, Викинг, Форза или какой-нибудь другой, то лучше, чтобы он обладал специальной сцепкой, позволяющей присоединять к нему дополнительное оборудование. Вообще, следует тщательным образом выбирать модель мотоблока, которую вы хотите переделать под минитрактор.

Для этих целей может прекрасно подойти мотоблок «Кентавр», обладающий мощностью 9 л.с., а также имеющий нужные технические данные, необходимые для переделки.

Читайте более подробно как сделать минитрактор из мотоблока своими руками.

Основные компоненты самодельного минитрактора

Компонент	Описание	Преимущества	Недостатки
Шасси	Металлический каркас, на который устанавливаются другие компоненты	Жесткость, надежность, простота в изготовлении	Требует сварки и обработки металла
Двигатель	Источник энергии, обеспечивающий вращение колес	Разнообразие типов, относительно прост в обслуживании	Требуется знание принципов работы и техническое обслуживание
Трансмиссия	Механизм передачи крутящего момента от двигателя к колесам	Позволяет изменять скорость и направление движения	Требуется установка и настройка
Передняя ось	Ось, которая поддерживает переднюю часть трактора	Повышает управляемость и маневренность	Требуется установка и подключение
Задняя ось	Ось, которая поддерживает заднюю часть трактора	Обеспечивает передачу крутящего момента на задние колеса	Требуется установка и подключение
Кабина	Закрытое помещение, предназначенное для водителя и пассажиров	Защищает от погодных условий и обеспечивает комфорт при работе	Требует изготовления и установки
Сиденье	Место для сидения водителя	Повышает комфорт при работе	Требует установки
Рулевое управление	Механизм, позволяющий управлять направлением движения	Повышает управляемость	Требуется установка и подключение
Колеса	Круглые диски, которые позволяют трактору двигаться	Разнообразие типов, устойчивость на различных поверхностях	Требуется установка и подключение
Рама	Конструкция, которая соединяет все компоненты в единое целое	Обеспечивает жесткость и надежность	Требует сварки и обработки металла

Минитрактор своими руками состоит из ряда основных компонентов, которые обеспечивают его работоспособность и эффективность. Ниже перечислены основные компоненты, которые нужны для создания минитрактора своими руками.

Шасси

Шасси — это основа минитрактора, на которой устанавливаются все остальные компоненты. Шасси можно сделать из стальных профилей или алюминиевых профилей.

Двигатель

Двигатель — это основной компонент минитрактора, который обеспечивает его работу. Двигатель должен соответствовать потребностям конкретной задачи, иметь достаточную мощность и надежность.

Трансмиссия

Трансмиссия — это система передачи движения от двигателя к колесам или гусеницам. Трансмиссия должна быть выбрана в зависимости от конкретной задачи, которую должен выполнять минитрактор.

Колеса или гусеницы

Колеса или гусеницы — это компоненты, которые обеспечивают движение минитрактора. Колеса или гусеницы должны соответствовать конкретной задаче и обеспечивать надежное и эффективное передвижение.

Рулевое управление

Рулевое управление — это система, которая обеспечивает управление движением минитрактора. Рулевое управление должно быть выбрано с учетом потребностей конкретной задачи и обеспечивать комфортное и безопасное управление минитрактором.

Электрическая система

Электрическая система — это компонент, который обеспечивает питание и управление электрическими устройствами, такими как фары, световые сигналы и т.д. Электрическая система должна быть спроектирована и установлена с учетом всех требований безопасности и надежности.

Гидравлическая система

Гидравлическая система — это система, которая обеспечивает управление различными механизмами, такими как подъемник, ножовка и т.д. Гидравлическая система должна быть спроектирована и установлена с учетом конкретной задачи и обеспечивать безопасное и эффективное управление механизмами.

Операторская кабина

Операторская кабина — это место, где находится оператор минитрактора. Кабина должна быть комфортной и обеспечивать хорошую видимость, а также соответствовать стандартам безопасности.

Опциональные компоненты

Опциональные компоненты могут включать в себя различные устройства и механизмы, которые могут быть необходимы для конкретной задачи. Например, плуг для пахоты земли или металлический каркас для перевозки грузов. Опциональные компоненты могут устанавливаться в зависимости от потребностей конкретной задачи, которую должен выполнять минитрактор.

Создание минитрактора своими руками — это увлекательный проект, который может быть выполнен в домашних условиях с использованием простых инструментов и материалов.

Необходимые инструменты

Невозможно обойтись без отвертки и гаечных ключей. Они будут нужны на всех этапах: от разборки старого автомобиля до закрепления деталей на новой раме. Даже при использовании готовых конструкций нельзя забывать о болгарке и дисках для резки металла. Спецтранспорт получится ненадежным, если хотя бы один элемент не будет соответствовать размерам, указанным в чертежах. Большинство запчастей крепится на гайки и болты, которых также должно быть с запасом. Электродрель нужна вне зависимости от используемых элементов.

Большинство людей, которые решили сделать мини-трактор из мотоблока или Оки, приобретают все инструменты по-отдельности. Однако в специализированных магазинах можно найти КИТ-наборы, в которые входят необходимые для сборки такой техники приспособления. Они подбираются в зависимости от имеющихся деталей. Дополнительно можно приобрести:

емкости для тормозной жидкости;
спинки и сиденья;
рычаги блокировки полуосей;
барабаны для тормозов;
шкворени прицепного устройства;
механизмы для косилки или лопаты-отвала;
подъемные оси;
цепь ведомой и ведущей звездочки;
вал подъемного механизма;
промежуточный натяжной ролик.

Внимание!

При покупке дополнительных элементов важно проверять качество металла, иначе деталь придется менять уже через год эксплуатации трактора

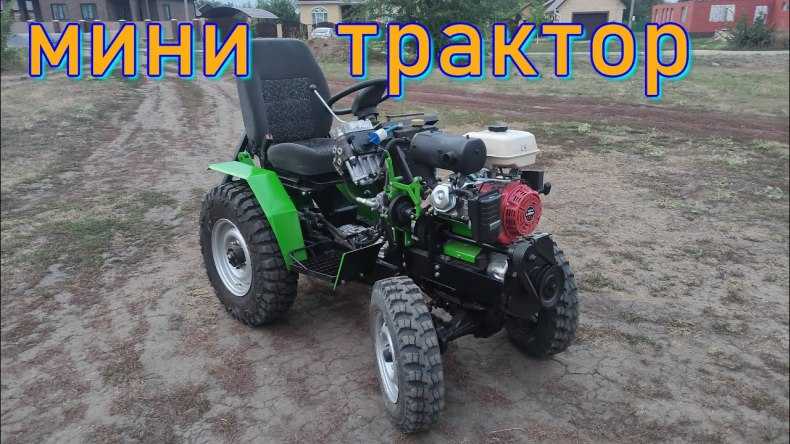

Минитрактор своими руками с мотоблока. Минитрактор из мотоблока своими руками

Для обработки небольших участков земли нет лучшего решения, чем минитрактор из мотоблока, сделанный своими руками. Не каждый владелец участка может приобрести модель, изготовленную на заводе, поэтому приходится искать другие решения. Проще, например, купить обычный мотоблок и переделать его только собственными силами.

Необходимые инструменты и материалы

Первый этап работы состоит в оформлении чертежа и подготовке оборудования. Схему узлов и механизмов при наличии соответствующих навыков можно разработать самостоятельно или воспользоваться теми, что представлены ниже.

Что касается комплектующих, то подойдут готовые заводские комплекты для переделки – они в любом случае стоят дешевле, чем сам минитрактор. Но такой вариант подойдет только для тех, кто не хочет экономить абсолютно на всем.

Создание трактора самоделки станет невозможным без:

Болгарки и дисков.
Крепежей и метизов (болтов и гаек).
Швеллеров и труб с металлической основой.
Дрели, идущей с комплектами сверл.
Оборудования для сварки.
Набора с инструментами.

Не обойтись без двух подходящих колес вместе с навеской и водительским креслом, рулевым механизмом, педалями, самим мотоблоком. Он должен обладать достаточным уровнем мощности.

Тяжелый класс мотоблока с дизельным топливом – идеальный вариант для самодельного минитрактора.

Габаритные размеры мини-трактора

Чертеж компоновки мини-трактора «Муравей»

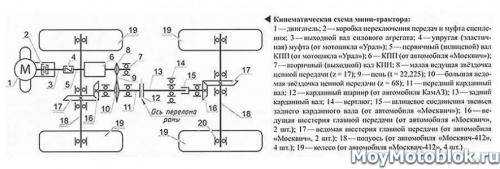

Кинематическая схема минитрактора

Выбор мотоблока

Из важных параметров для этих устройств стоит выделить:

Стоимость и фирма-производитель.
Размер плуга (если минитрактор будет использоваться для вспашки земли ).
Разновидность применяемого двигателя.
Вес.
Уровень мощности.

Мощность. Один из самых главных параметров, так как производительность и сила минитрактора напрямую зависит от мощности двигателя. Чем агрессивнее и тяжелее будет нагрузка на транспорт, тем мощнее нужно брать мотоблок.

Вес. Если самодельный минитрактор будет использоваться для пахоты земли, то вес мотоблока будет критичным параметром. Определяющим моментом является вид обрабатываемой земли: для твердых сортов почвы не стоит выбирать слишком легкие мотоблоки, иначе минитрактор не справятся со своим назначением.

Хотя бензиновые мотоблоки работают гораздо тише, дизель выигрывает по экономичности своего применения: у него есть стабильные обороты и увеличенная тяга. С тяжелыми грунтами и большими площадями лучше справится именно двигатель на дизеле.

В любом случае, для любых целей, чем тяжелее мотоблок, тем лучше рабочие данные будущего минитрактора.

Цена и производитель. По возможности лучше выбирать изделия от фирм, которые уже давно находятся на рынке. Если финансовые возможности ограничены, можно обойтись и более дешевыми аналогами. Российские изделия также станут оптимальным вариантом для большинства.

Китайские мотоблоки

В основном это копии российских моделей. Стоимость у них ниже за счет заниженных ресурсов на производство и экономии на материалах. Это несколько негативно сказывается на конечном качестве продукции.

При этом функционал не отличается от российских мотоблоков. В последнее время появляются изделия приемлемого качества, хотя до аналогов из России им все еще далеко. К популярным китайским мотоблокам можно отнести модели Зубр, Фермер, Кентавр, Форте, Аврора, Зирка и другие.

Российские изделия

Оптимальное решение с приемлемой ценой. Популярность среди покупателей приобрели мотоблоки с ременной передачей либо с трансмиссией с возможностью передачи крутящего момента на,или. В любом случае процесс не обходится без участия специального ремня.

Особенность наших разработок – простое устройство системы сцепления. Из процедур по обслуживанию остается только замена ремня. Еще советские инженеры спроектировали редуктор, который признан одним из самых удачных на рынке. Используются профессиональные двигатели зарубежных производителей. Агрегаты получаются функциональными, надежными.

Преимущества и недостатки ручной сборки

Пожалуй, главным преимуществом самодельного минитрактора является безусловная экономия денежных средств, по сравнению с приобретением полноценных агрегатов в магазине, таких как Уралец, Кубота, Булат 120, Янмар, Беларусь 132н, Скаут.

При этом, его рабочие показатели будут ненамного отличаться от заводских вариантов, потому что в конструкции используется достаточно мощный мотор, которого вполне хватает для обработки земельных владений, площадью до десяти гектар.

Преимущества

Затраты на изготовление на минитрактора окупаются практически за один календарный год, ведь большинство комплектующих берется от старой технике, либо затраты на их приобретение минимальны. Многие приспосабливают под минитрактор прочую технику, такую, как мотоблок, что ещё более упрощает процесс сборки.

Кроме того, у самодельных агрегатов есть и другие плюсы:

Относительно большая степень погружения в почву. Если все грамотно предусмотреть, глубина вскапывания будет идентична той, что показывают покупные аналоги. Как бы то ни было, это все равно лучше, чем перекапывать огород вручную.
Достаточно высокая мобильность, в следствие достаточно скромных габаритов. Использование подобных агрегатов целесообразно именно на небольших огородах и дачных участках, где крупногабаритным тракторам не развернуться.
В силу того, что вы изготавливаете минитрактор сами, существует возможность дополнительной модернизации агрегата. Можно снимать комплектующие, меняя их на другие, более мощные, либо добавлять новые устройства.
В продаваемых минитракторах такая возможность отсутствует, более того, в инструкциях по эксплуатации прямо написано, что внесение каких-либо изменений в конфигурацию строго запрещено.

Недостатки

В числе недостатков можно отметить следующие моменты:

Относительно сложный процесс сборки. Здесь речь идет не только о непосредственной работе, но и об определенных сложностях в подборке нужных комплектующих. Многие из них приходится подгонять на токарном станке, что само по себе представляет дополнительную сложность.
Вероятность поломок, ведь самодельный вариант изготавливается, в основном, из старых деталей и запчастей.

В принципе, плюсы и минусы примерно равны по степени их важности, но тут есть одно маленькое отступление. Сегодняшние реалии таковы, что вопрос цены становится главенствующим, затмевающим прочие аргументы

Проектирование

Логичнее всего начинать поиск деталей с мостов и двигателя. От возможностей мотора и габаритов трансмиссии будет зависть рама, подвеска и пр. В простейшем варианте все детали просто укладываются на ровной поверхности, и рама варится исходя из расстояния между мостами. Рекомендуется использовать стандартные рамы от ГАЗ-53, которые легко можно укоротить или снабдить дополнительными поперечинами, форкопами, стойками амортизаторов, ограничителями хода подрессорников, лонжероном и пр.

Лучше, конечно, использовать предварительные схемы и чертежи. Самодельные грузовики собираются из заводских деталей, поэтому все размеры должны быть известны, и нет ничего невероятного в том, чтобы заранее расписать все выкладки на бумаге. Штатному двигателю может потребоваться доработка из-за необходимости соединения с неродной коробкой, коробка не всегда позволяет свободно работать с имеющимися под рукой колёсами и мотором, но оптимизм и предварительное планирование помогают российским мастерам справляться с любыми трудностями.

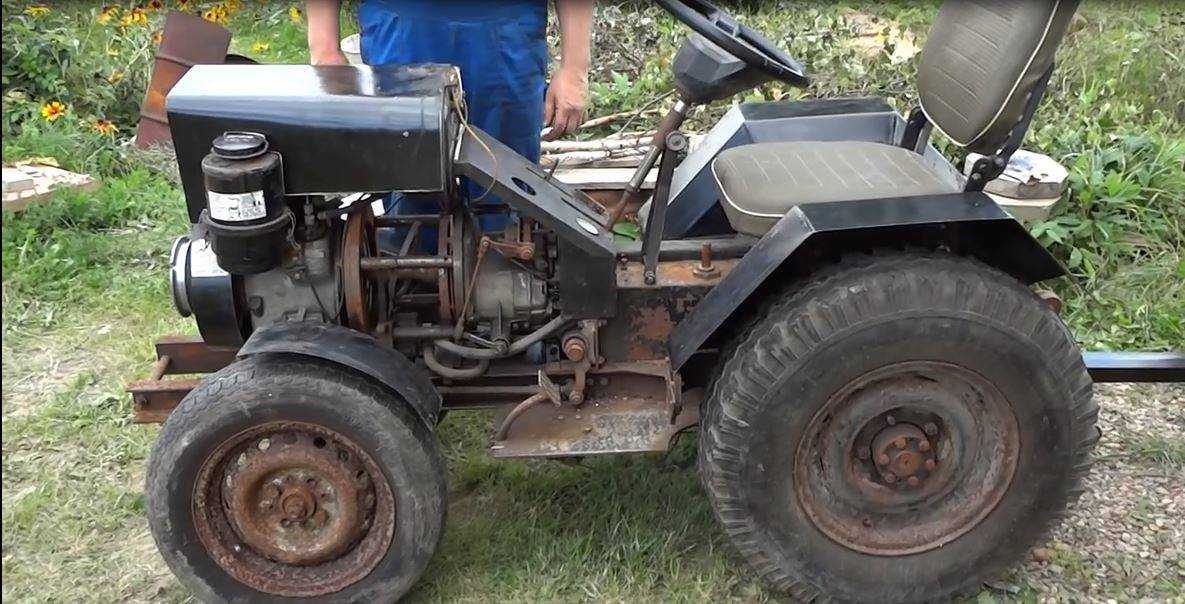

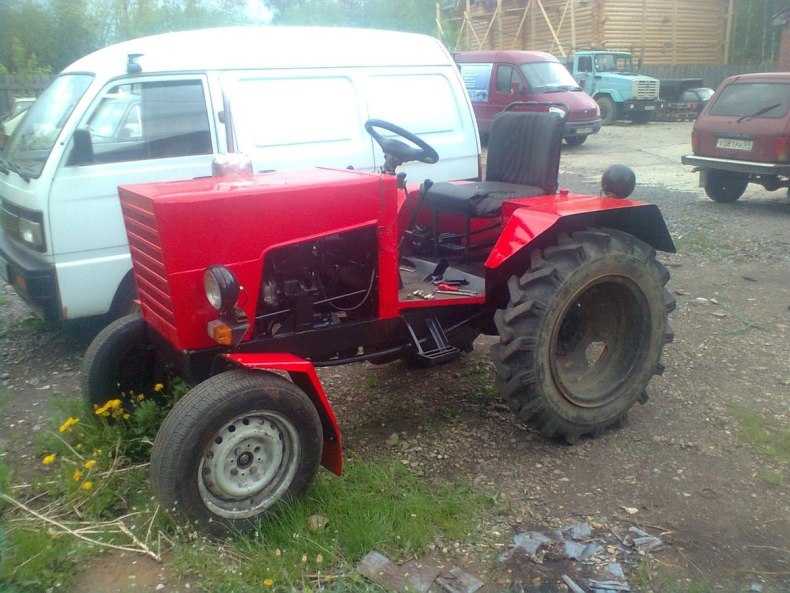

Самодельный трактор из «Жигулей», из комплектующих ВАЗа

В нынешнее время как сделать трактор из Жигулей может узнать даже школьник. Просторы интернета, для всех и обо всем, поведают всем жаждущим информации. Самодельный трактор из «Жигулей» станет универсальным инструментом. Чем же хорош подобный агрегат, сделанный из ВАЗовских комплектующих? Такой трактор может решать массу задач и быть фактически универсальным инструментом, который требуется в сельскохозяйственных работах.

Запчасти к нему можно найти в любом уголке необъятной страны. Есть недостатки, которые заключаются в том, что топливо для такого устройства будет бензин, который стоит немалых денег. Тогда, как все заводские трактора работают исключительно на дизеле. Чаще всего делают самодельные трактора из Нивы-2121 или ВАЗА. Также используют движки от различных модификаций Жигулей. Иногда покупают движки от последних модификаций, чтобы уменьшить расход топлива.

Особенности конструкции

Что же такое мини трактор? Какое есть определение этому полезному агрегату? Прежде всего, это многофункциональный механизм, который может не только обрабатывать землю, но и перевозить всевозможные грузы.

Мини трактор на небольших участках может делать:

боронование;
обрабатывать посевы;
удобрять площадь;
убирать снег;
скашивать траву;
разравнивать участок;
перевозить самые разные грузы.

Движок на таких устройствах бывает не более 50 лошадиных сил, если мощность будет больше, то такой транспорт обязательно уже надо регистрировать в ГИБДД. Достаточно набрать запрос в поисковой системе Яндекса, например: трактор своими руками из ваз 2107, как перед глазами предстанет огромное количество материала. Все это говорит о том, что данная тема в народе пользуется огромной популярностью. Каждый трактор бесполезен без вспомогательных инструментов, которые тоже надо изготавливать и переделывать из уже существующих. В первую очередь необходимо сделать раму и ходовую от «Жигули».

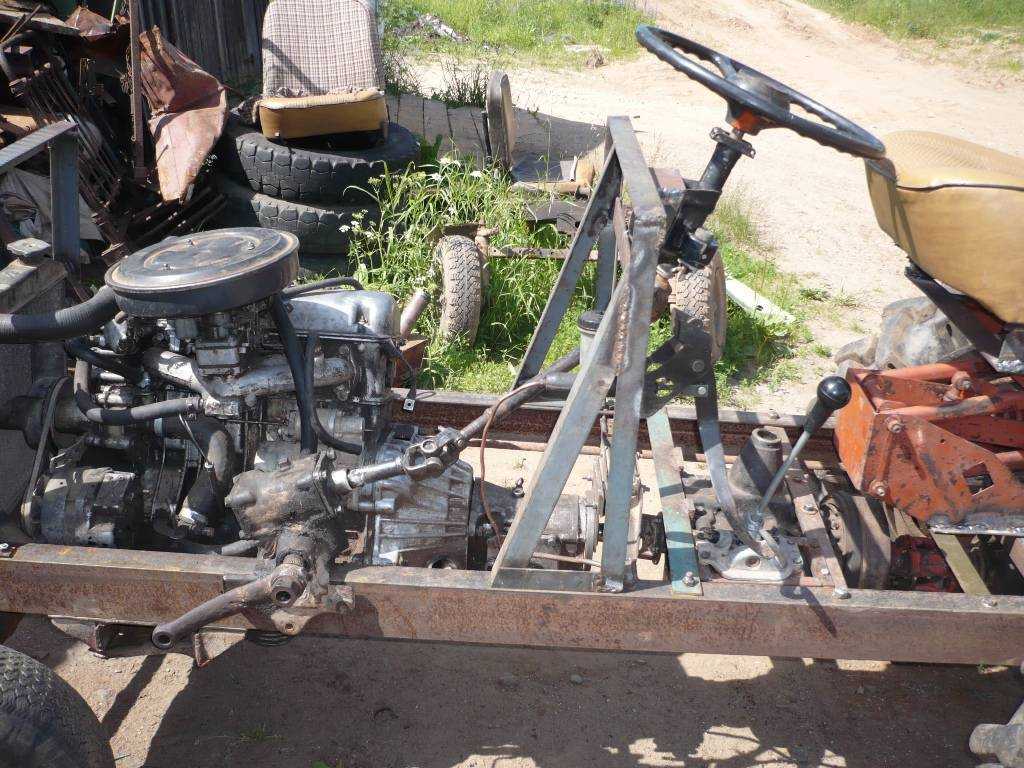

Начало работ

Сначала снимается движок и перебирается. Если все сделать по уму, то двигатель ВАЗ и с двумя КПП будет служить очень долго. Затем черед настает трансмиссии и ходовой части. После того как все узлы почищены и отремонтированы, следует подготовить подробную схему компоновки будущего аппарата с двигателем ВАЗ. Двигатель надо располагать впереди водителя, так как это бывает на заводских тракторах.

Кожух можно «позаимствовать» у старого трактора, соответственно переделав его под необходимый формат. Ради уменьшения веса и размеров можно подрезать раму, тогда, возможно, придется переместить и мост. Очень важный вопрос – компоновка баков для бензина.

Чаще всего они располагаются за сиденьем водителя. В обязательном порядке усиливается подвеска спереди, потому что на нее будет приходиться большая нагрузка. Колеса ставятся большего диаметра, тогда будет легче перемещаться по пашне и проселочной дороге.

Ну и конечно, следует почистить все запчасти от налета ржавчины, потом покрыть их грунтовкой.

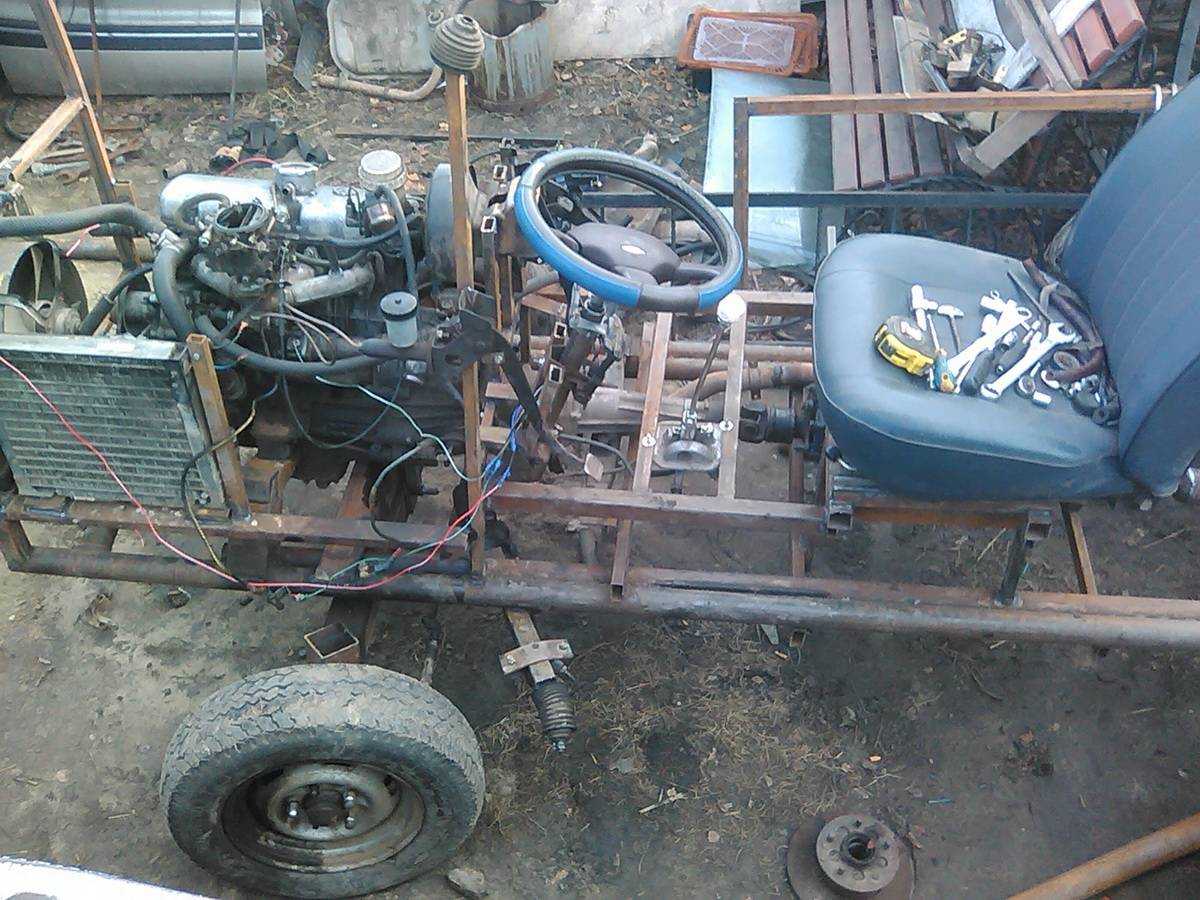

Сборка основных узлов

При желании, сделать самодельный трактор из ваз 2106 не составит огромного труда. Главный момент — сборка узлов. Рама делается под намеченный формат. Чаще всего обрезается, и к ней навариваются дополнительные металлические ребра, которые укрепляют конструкцию. Если не подходит по каким-либо причинам рама от ВАЗ, то можно из швеллеров сделать раму самому.

Затем делается ходовая часть, ее можно взять от Жигулей, предварительно проверив их на функциональность и, где надо, укрепив. Нельзя упускать такую важную составляющую, как тормоза. Тонкость заключается в том, что стандартные тормоза от Жигуленка не подойдут, так как колеса будут большего диаметра.

Вполне допустимо, что придется менять и мост, потому что колеса будут тяжелее.

Двигатель должен быть открыт с правого и левого боков, тогда будет дополнительная вентиляция, и он не будет перегреваться. Делается отдельная кабина для водителя, для этого подойдут такие материалы, как фанера, листы нержавейки и уголки. Кресло можно использовать от Жигулей, дополнительно монтируются спереди и сзади крепления для специализированных приспособлений.

Завершающий этап

Помимо всех тонкостей, самое основное – это, конечно, рама, которая должна выдерживать нагрузку с хорошим запасом. После создания агрегата его надо будет зарегистрировать в государственных органах и получить номерной знак. Необходимо добавить, что если сделать трактор из ваз 2109 своими руками, то меньше будет расхода на топливо, потому что двигатели на этой модели более экономичные.

Мини-трактора: типы и особенности

Как всегда, к данной категории техники относят 3 типа, со
своими собственными характеристиками:

1. Устройства, которые могут осилить любые задачи: окучивание,
рыхление и прополка земельных участков, а также уборка мусора и скашивание
травы. В большинстве случаев такая техника снабжается средним по мощности
двигателем и может справиться с обработкой пяти или даже шести гектаров земельных
угодий. Помогает в выполнение поставленных перед мини трактором задач и
различное навесное оборудование (см. Минитрактор с ломающейся рамой).

2. Трактора небольших размеров, собранные исключительно для
скоса травы и уборки, прилегающих к дому или сельскохозяйственным угодьям
территории, способны легко справиться даже с площадью около двух гектаров.
Такую технику довольно часто используют для создания газонов.

3. Райдер – техника, созданная для обслуживания небольшого
участка земли, и используется в основном для удобрения земли, а также обработки
территории ядохимикатами. Применяется и для уборки площадок из бетона и других
подобных территорий.

Плюсы и минусы такой техники

В большинстве случаев самодельный мини трактор применяется в
частных сельских хозяйствах: с мини тракторами не только вывозят различный
мусор от деревьев и кустарников, но и обслуживают огороды, а также
облагораживают прилегающие территории. К плюсам данной техники можно отнести
следующее:

— тщательная обработка любой почвы. Самостоятельно обработать
землю, тем более большие объемы чрезвычайно сложно, а тем более сделать это
качественно. Ведь в некоторых местах грунт может быть не только твердый, но и
каменистый, поэтому произвести все необходимые работы, вручную довольно тяжело.
Самодельные мини трактора справляются с любой из вышеперечисленных задач не
хуже, чем обычная заводская техника;

— легко обрабатывать даже малые площади сельскохозяйственных
угодий. Для малых территорий просто нецелесообразно производить затраты на
приобретение крупной заводской техники, так как мини трактор обходится
значительно дешевле и вполне справляется с поставленными задачами;

— привлекательная стоимость самодельной техники, так как
собирается минитрактор в основном из подручных средств и недорогих деталей;

— можно всегда, при необходимости, сменить дополнительное
оборудование, в зависимости от того, какие необходимо производить работы. Ну и,
конечно же, простой и довольно доступный в финансовом плане ремонт.

К недостаткам можно отнести лишь то, что необходимо
самостоятельно подбирать все комплектующие и уделять этому свое драгоценное
время, которого нужно довольно много, особенно если в технике будут попадаться
отдельные редкие составляющие.

Но, необходимо отметить, что в большинстве
случаев в сборке используют наиболее распространенные и доступные детали,
которые можно отыскать в любой момент. Помогает собрать самодельный минитрактор
своими руками видео людей, которые уже обладают определенным опытом в данном
вопросе.

Как обрезать задний мост ВАЗ для минитрактора?

При самостоятельном конструировании агрегата из Жигулей, мы сталкиваемся с необходимостью укоротить мост ВАЗ для минитрактора. Это достаточно ответственный и сложный этап работы. Чтобы правильно провести укорачивание, для начала ознакомьтесь со схемой, на которой указаны все размеры будущей конструкции:

Последующие работы следует выполнять по такому алгоритму:

Отрезается чашка пружины и вынимается концевой фланец.
Часть вынутой полуоси отрезается, с краю делается проточка.
Сверлится отверстие внутри чашки.
Состыковываем и центрируем полуоси, привариваем их по чертежам.
Вставляем в мост готовую деталь.
Завариваем мост с обеих сторон.
Сварочные швы должны быть качественными. По окончанию сварочных работ швы накаляют и остужают несколько раз.
Крепим мост к раме с помощью V-подобной конструкции.

Важно Особенности эксплуатации и обслуживания гидравлики на тракторе МТЗ-82 ??: устройство, схема, что делать если сломалась

Для наглядности также предлагаем ознакомиться с видео, на котором подробно показано процесс укорачивания моста ВАЗ:

Для укорачивания переднего моста можно воспользоваться схемой, приведенной ниже:

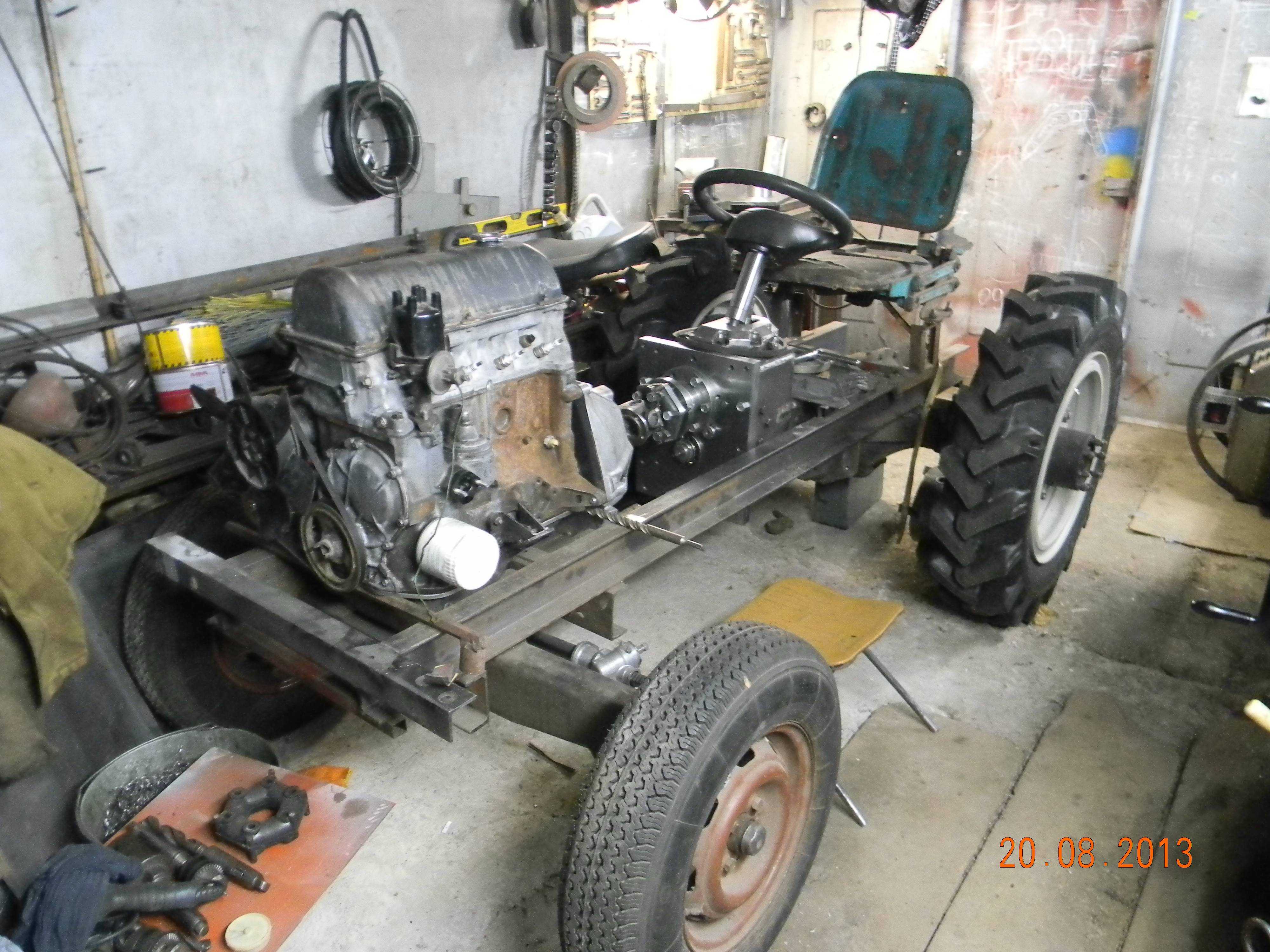

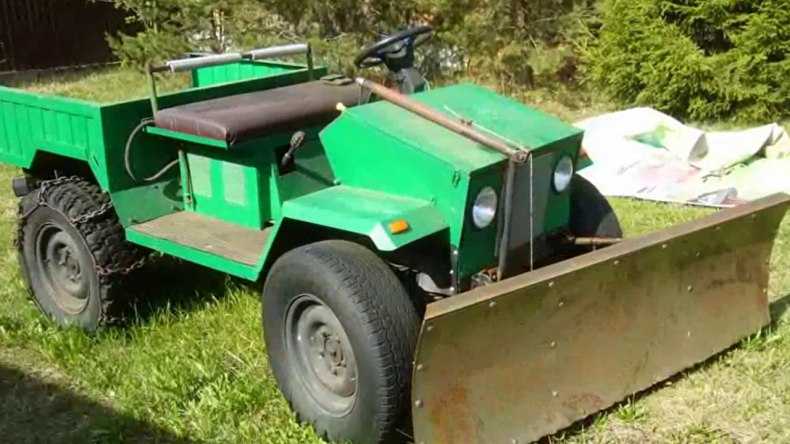

Самостоятельная сборка трактора из элементов транспортных средств

Минитрактор, собранный своими руками из автомобильных деталей, представляет собой уже более серьезное транспортное средство с мощным двигателем, гидравликой, полноценной системой управления и подвеской, и даже возможен вариант полноприводного исполнения. Поскольку это уже серьезная техника с большим весом деталей, необходимо выполнить всю конструкцию основательно.

Важно Как легко сделать и отрегулировать плуг для мотоблока своими руками: чертежи с размерами, видео

В домашних условиях не получится рассчитать пределы прочности и допустимые нагрузки, поэтому вся конструкция в целом должна иметь запасы прочности.

Первым делом изготавливается рама из швеллеров. Швеллер разрезают согласно подготовленной схеме, далее нарезанные части сваривают друг с другом. Рама подбирается с учетом веса двигателя и других нагрузок. Лонжероны и ступицы изготавливаются из прочных профильных труб. Средства крепления мотора должны в точности совпадать с его основной конструкцией. У полноприводных тракторов мост устанавливают на раме. Место для установки трансмиссии подбирается таким образом, чтобы она находилась с коленчатым валом на одной оси и смотрела прямо в центр вала.

Под рулевую колонку приваривается специальный остов в фронтальной части рамы. Защитой электропроводки и гидравлики и топливной системы служат полости швеллеров. Их крепят туда с помощью монтажных колец или жгутиками. И в последнюю очередь размечают и готовят место для седушки.

переломная или двойная с шарнирами;
цельная.

Первый вариант больше подходит для полноприводных тракторов. Он сложен в изготовлении. Потребуется дополнительная блокировочная коробка от Нивы. И еще некоторые доработки ходовой части. Крепятся две рамы с помощью автомобильных шарниров. Для передачи силы задним колесам используют обычно укороченный коленчатый вал.

Цельная рама имеет лучшие показатели прочности. Для соблюдения необходимой геометрии ее изготавливают трапециевидной формы. Это позволит установить балку с последующим увеличением колеи колес. Такая система позволяет устанавливать трактор вместе с погрузчиком. Но с учетом нагрузок рама должна обладать высокой прочностью.

После полной подготовки рамы начинается пошаговая сборка остальных компонентов. Сначала устанавливается мост и оси колес.

Необходимо организовать гусеничный ход. Самый простой вариант это каток с шинами и колесами. Мост заимствуют от любого заднеприводного автомобиля. Колеса подбираются в соответствии с предполагаемыми работами, которые трактор будет выполнять. Для рыхлых пахотных земель нужны широкие колеса с большим радиусом. Это даст большой клиренс подвеске агрегата. Его желательно доводить до 40 сантиметров и больше. Так в поле он не будет мешать грязь коленовалом. Мост лучше позаимствовать от УАЗа. Он имеет боковые редукторы с большим передаточным числом.

Выбор двигателя зависит от назначения трактора. Для пахоты земель и перевозки небольших грузов подойдет маломощный моторчик от мотоцикла с 15-20 лошадиным силами. Для более серьезной работы необходим мощный двигатель около 50 лошадиных сил.

Обычно в качестве тяговой силы устанавливают двигатели от «копейки» или других моделей ВАЗа. Купить их не представляет труда. Однако расход топлива у таких двигателей составляет более 10 литров.

После двигателя устанавливается трансмиссия. Подойдет от ГАЗ или УАЗ. Она имеет хорошее передаточное число. Для передачи момента вращения используется укороченный вал. Последними ставятся рулевое управление и седушка. Для установки рулевого управления шкворни ставятся на переднюю ось минитрактора. К верхней части шкворней крепятся цапфы, а к нижней ‑ рычажное управление. Они соединяются друг с другом поворотной тягой. Рулевой редуктор соединяется с поперечной тягой с помощью сошки. Осталось соединить гидравлику, электропроводку и топливную систему и трактор готов к первым испытаниям. Требуется кузов трактору или нет, каждый владелец решает для себя сам.

Из чего сделать раму

Сборка минитрактора всегда начинается с изготовления рамы. Рама минитрактора выполняет роль основания, на котором закрепляются все узлы и детали данного агрегата. Рама должна быть достаточно прочной и в то же время не очень тяжелой. Обычно ее изготавливают из металлического уголка, профильной трубы или из швеллера. Соединяются детали методом сварки. Рама может быть цельной или состоять из двух частей.

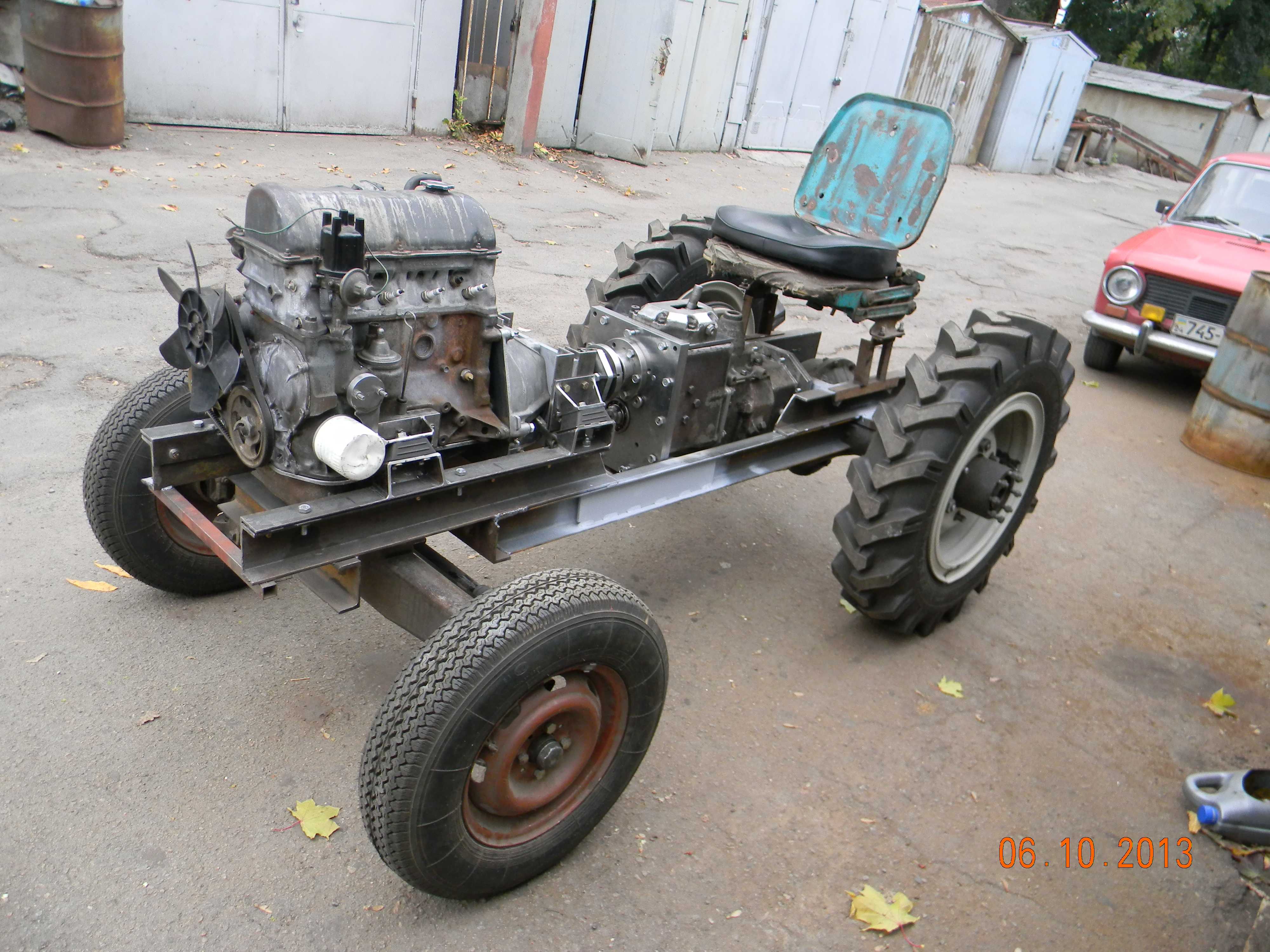

Цельную раму изготовить проще всего. Достаточно сварить прямоугольник из швеллера или уголка. Размеры рамы вычисляются исходя из габаритов двигателя, коробки передач и других узлов.

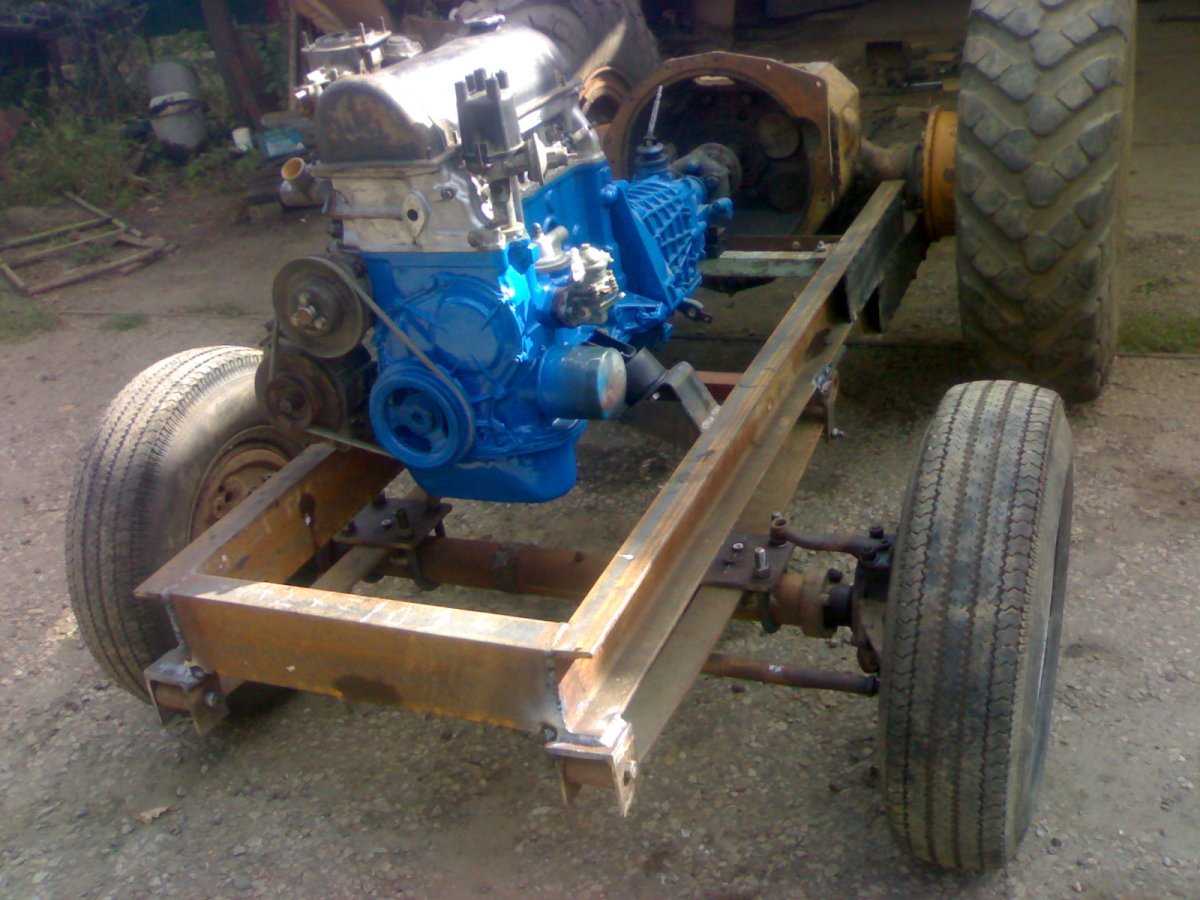

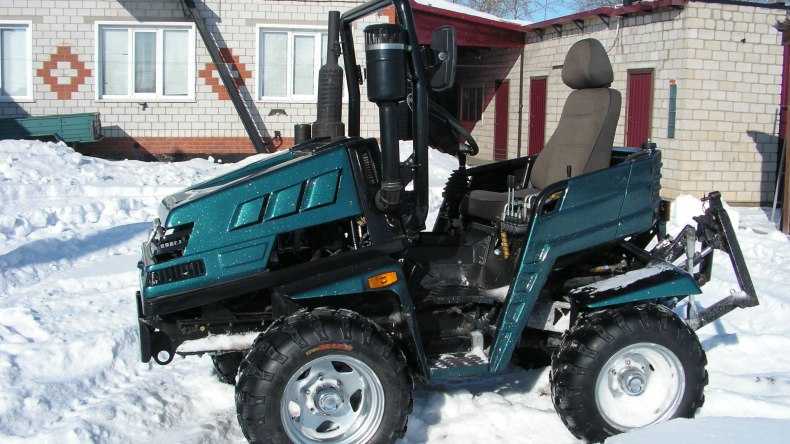

Также среди владельцев приусадебных участков пользуются большой популярностью минитрактора 4х4. Это полноприводные минитрактора с ломающейся рамой. Слово “полноприводные” означает, что у агрегата ведущими являются оба моста, передний и задний. Пример такой рамы, изготовленной из швеллера № 10, приведен на следующем фото.

Узел перелома рамы чаще всего делают из карданного вала автомобиля, например, от ГАЗ-52.

Основное преимущество самодельного трактора с ломающейся рамой – это небольшой радиус разворота агрегата. Благодаря высокой маневренности минитрактор переломка с успехом используется на небольших участках, где разворот минитрактора с цельной рамой будет затруднен.

Ниже показаны чертежи рамы, соединенной шарниром.

Подготовка чертежей и деталей

Нельзя приступать к работе без готового плана. Переделка Оки в мини-трактор пройдет успешно, если делать все по чертежам. Для рамной конструкции нужно запастись двумя лонжеронами — правым и левым. Траверсов понадобится столько же: по 1 на каждую сторону. Первые делают из швеллеров №10, для вторых подойдет профиль конструктивных элементов №12 и №16. Подойдут элементы, произведенные из поперечной балки.

Главная деталь, которую нужно снять с автомобиля Ока, — двигатель. Он должен соответствовать нормам, прописанным в законодательстве РФ

Особенно важно это учесть, если мини-трактор будет использоваться на ДОП. От мощности двигателя зависит, какие права на такой спецтранспорт придется получать

Лучше всего, если в старой машине использовался 4-цилиндровый мотор.

Сборка сложных механизмов начинается с изготовления чертежей. Опираясь на свои знания техники, необходимо детально изложить свои идеи на бумагу, либо использовать уже готовые решения, размещенные в сети Интернет.

Имея готовый чертеж, будет очень просто подготовить все детали, а в дальнейшем – собрать всё в единое устройство.

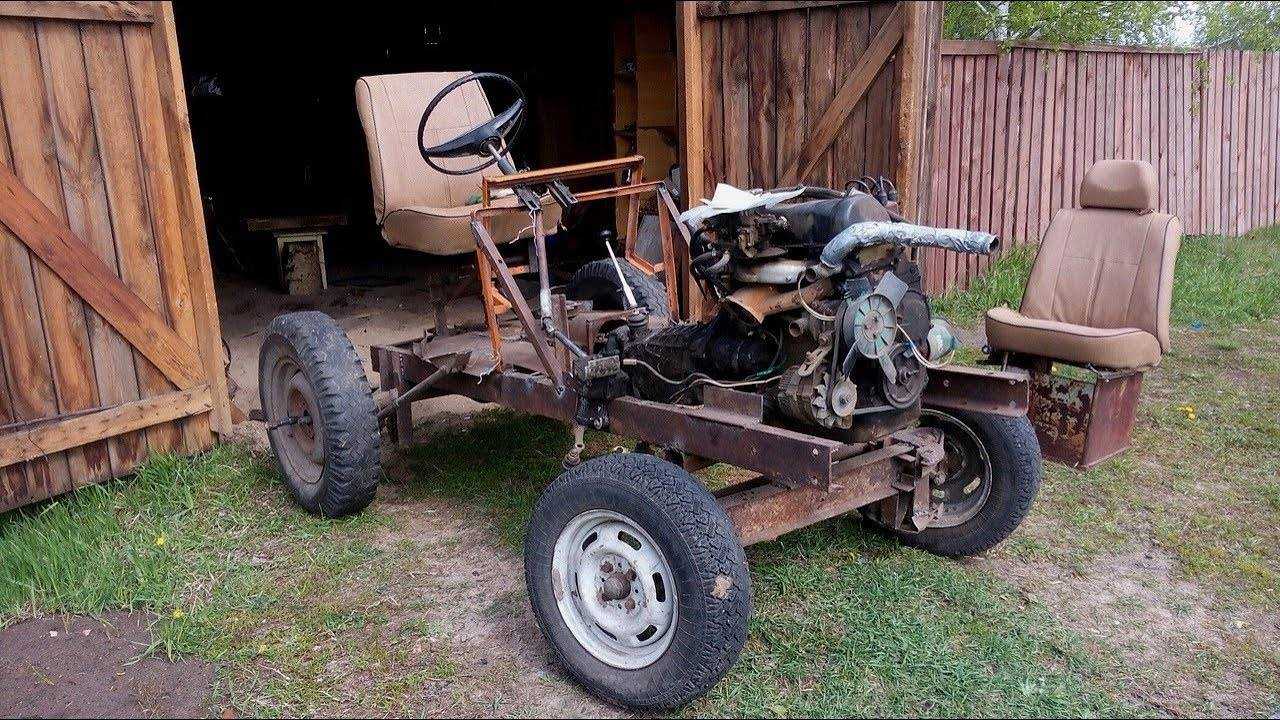

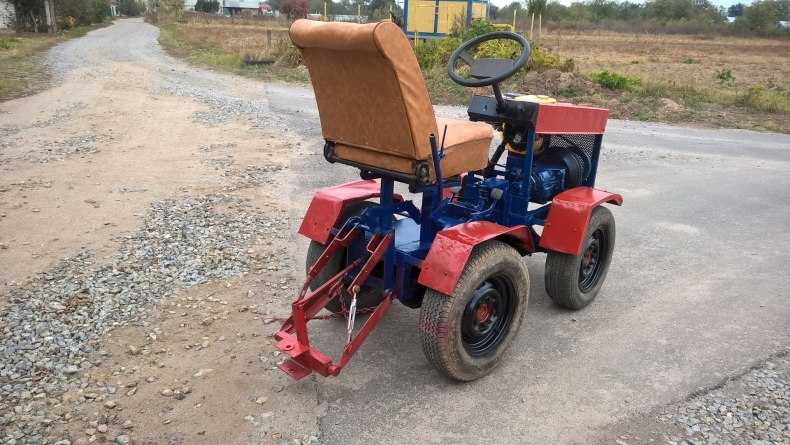

Как сделать самодельный трактор из Жигулей?

Не менее важную роль, чем подготовка чертежей и комплектующих, играет правильный порядок действий во время сборки самодельного трактора из Жигулей. Допустив малейшую ошибку при монтаже, изготовителю потребуется переделывать половину конструкции – на это уйдет немало времени и сил.

Чтобы исключить это, нужно действовать в таком порядке:

Сначала нужно создать кинетическую схему. Она подскажет изготовителю лучший способ для передачи создаваемого мотором усилия на рабочие органы самоделки. Для этого в схеме потребуется указать тип передаточного механизма и последовательность его работы;
После этого нужно подготовить несущую конструкцию для самоделки с мотором от ВАЗ . Рама должна быть максимально надежной, чтобы выдерживать удары и сильную вибрацию мотора при его работе на повышенных оборотах. Как правило, для сборки конструкции используются швеллера и уголки из металла. Их поверхности нужно предварительно покрыть средством, которое защитит железо от ржавчины. Лучше всего нанести на детали рамы несколько слоев грунтовки, а после ее высыхания – покрасить конструкцию. После этого составляющие рамы потребуется сварить между собой, придерживаясь указаний чертежей;
Затем нужно переходить к изготовлению ходовой части для трактора из Жигулей. Для нее нужно собрать 2 моста, которые будут крепиться друг к другу при помощи шарниров. В итоге получится своеобразная переломка , которая сделает агрегат более маневренным и позволит ему свободно разворачиваться на сравнительно небольшом участке. Чтобы переломка не заклинивала при повороте под острым углом, ее нужно обильно смазать солидолом;
Далее мини-трактор потребуется оборудовать тормозной системой. Ее вместе с механизмом стояночного тормоза лучше всего взять в уже готовом виде от автомобиля Жигули;
После этого на готовые мосты необходимо установить колеса. Если самоделка должна оборудоваться крупными по своему диаметру колесами, то изготовитель должен заранее переделать мосты и тормозную систему. Колеса должны быть накачанными воздухом с давлением не ниже 2 атм на каждое;

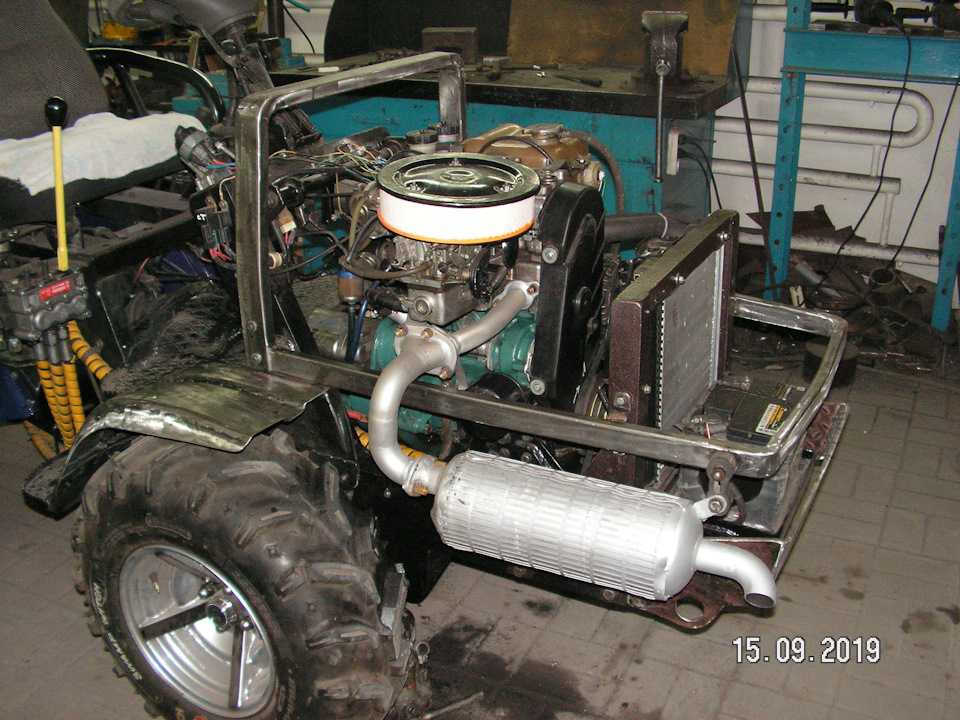

Затем нужно обустроить место для монтажа двигателя. Чтобы снизить его вибрацию, между мотором и несущей конструкцией потребуется положить лист плотной резины. Ее нужно закрепить саморезами. Затем поверх мотора устанавливается защитный кожух, а также выхлопная система. Основная труба выхлопа должна быть направлена в сторону от оператора;
Далее оператор может переходить к установке сиденья. Лучше всего поставить под него старые автомобильные рессоры – они будут сглаживать неровности дороги. Трактор с жигулевским двигателем также должен быть оборудован органами рулевого управления;
На последнем этапе самоделку потребуется укомплектовать механизмом навески. Изготовить его достаточно сложно, поэтому можно взять уже готовый узел от старого трактора. Для стабильной работы навески ее нужно оборудовать цилиндрами и насосом, которые будут перекачивать готовую жидкость. В результате у изготовителя получится простая гидравлическая система. Дополнив ее ВОМ, работающим на скорости 540 об/мин, на самоделку можно будет устанавливать широкий спектр активных и пассивных навесных орудий. Еще один не лишний элемент – это крюк для установки прицепа. Более детально о сборке трактора из Жигулей можно узнать из видео .

Прежде чем начать активную эксплуатацию агрегата из Жигулей, его нужно протестировать. Некоторые взятые для его создания узлы могли простоять по несколько месяцев. Чтобы они снова заработали, их потребуется обкатать. Для этого нужно залить в трактор свежее топливо и масло, заправить систему охлаждения, а также залить свежую жидкость в гидравлику. После этого нужно проехаться на самоделке по ровной поверхности. Если во время движения трактор не издает посторонних шумов и быстро набирает скорость, значит он полностью готов к работе.
