Минитрактор своими руками: как сделать, лучшие варианты самоделок

Как сделать минитрактор-переломку 4х4 своими руками

До того как начинать создавать своими руками любой тип техники, требуется разобраться в самой конструкции устройства. Следует подготовить все необходимые материалы и инструменты (к примеру, дрель, болгарка, а также сварочный аппарат). Дополнительно необходимо найти готовую либо составить самостоятельно схему и чертежи, по которым будет собираться минитрактор 4х4 переломка своими руками.

Устройства трактора с ломающейся рамой

Следует изучить конструкцию и чертежи рамы. В ней все узлы, отвечающие за подключение различных деталей, должны быть распределены максимально рационально. Так, основными элементами рамы считаются:

Лонжероны. Подобные элементы должны иметь трехступенчатую конструкцию, где передние ступени будут сделаны из швеллеров, а вот последняя уже из квадратной трубы, имеющей сечение порядка 80х80. Раздаточная коробка, а также КПП. Их можно использовать со старого автомобиля ГАЗ-53 либо ГАЗ-52. С целью стыкования сцепления к двигателю рекомендуется повторно сделать маховик мотора, а также соорудить новый кожух корзины. Это позволит подогнать размеры

Колесная база Этому элементу требуется уделить отдельное внимание

Важно подгадать с размерами колес, которые будут устанавливаться на передний мост Лучше всего для этого подойдут варианты, имеющие диаметр 14 дюймов. А что касается покрышек, то для лучшего сцепления с землей рекомендуется делать минитрактор на ободрышах

ГУР

Он позволит повысить маневренность вне зависимости от того, какие размеры переломки. В этих целях потребуется старая гидравлика, а также масляный насос. Последний в работу будет приводить в действие силовая установка, создавая тем самым нужный уровень давления в подобной системе. Сидение. Его устанавливают зачастую уже после оборудования ходовой части вместе с инструментами управления. По завершении монтажа ходовой части можно приступать к силовой установке. Ее требуется надежно смонтировать на раму. С этой целью рекомендуется использовать плиту, на которой предусмотрены специальные пазы. Это позволит придать большую жесткость всей ходовой части. А дальше требуется проложить все механические и электронные цепи управления к силовой установке. Последним этапом является обшивка кузова, которая делается по личным предпочтениям и обстоятельствам для защиты основных узлов и элементов.

При сооружении конструкции из мотоблока переломка будет собираться несколько иначе. Создав переднюю часть конструкции, требуется оборудовать узел переломки для полноприводного минитрактора. Для этого требуется оборудовать передачу крутящего момента на заднюю колесную пару посредством карданного вала.

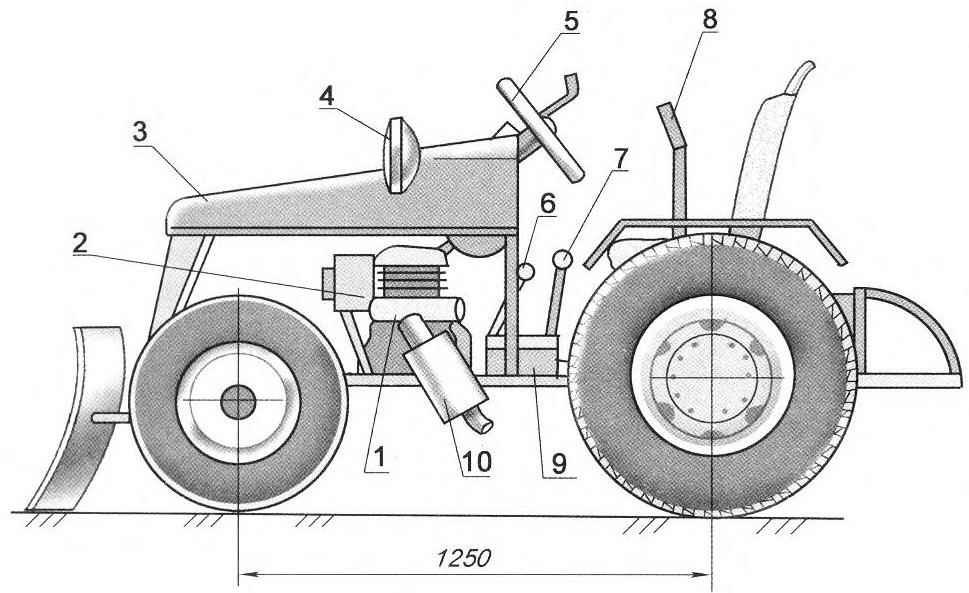

Чертеж минитрактора

Чертежи

Отдельно стоит сказать про чертежи. Они являются важным для всех этапов создания самодельного минитрактора с переломным соединением. От качества рисунка зависит точность размеров изделия, а также качество получившейся конструкции. Это обусловлено спецификой подгонки многих деталей для достижения нужных параметров готового трактора. Последовательность работ можно посмотреть по видео.

Рекомендации специалистов по сборке агрегатов

Если в качестве основы будущего минитрактора применяется мотоблок «Нева», рекомендуется использовать модели, оборудованные сцепкой. Это позволит перевозить различные грузы и прицепы. Наиболее долговечным будет тот агрегат, который создавался на базе высококачественного мотоблока. Благодаря этому повышается эффективность и ресурс будущего минитрактора-переломки. В этой связи стоит применять мотоблок «Кентавр», чей уровень мощности составляет 9 л. с. Поэтому в процессе выбора подобного узла, следует основываться на его параметрах и долговечности.

Создание своими руками полноприводного минитрактора-переломки позволяет за относительно небольшие деньги получить многофункциональный аппарат. Большинство его узлов можно собрать самостоятельно, а можно использовать для этого готовые агрегаты

Важно выполнять все работы в строгом соответствии с чертежами и схемами

Читайте еще:

Как сделать гидравлику на минитрактор

Гусеничные самодельные минитрактора

Прицеп для минитрактора своими руками

Как сделать подъемник в гараже своими руками

Прицепной мини-экскаватор своими руками

Адаптер для мотоблока Нева: чертежи самодельного устройства

Навесное оборудование

Навесное оборудование позволяет сделать любую модель минитрактора многофункциональной.

Существует два вида крепежа оборудования на трактор – одной точкой и тремя точками:

• Одноточечное крепление используется в одноцилиндровых моделях и является упрощенной версией.
• Классическим крепежом приспособлений к компактному трактору является трехточечный вариант. В его состав входит гидравлическая подъемная система, ВОМ и три крепежа. Данный вид крепления позволяет значительно расширить возможности аппарата.

А вам приходилось работать на минитракторе?

Было дело!Не довелось

Из чего сделать раму

Сборка минитрактора всегда начинается с изготовления рамы. Рама минитрактора выполняет роль основания, на котором закрепляются все узлы и детали данного агрегата. Рама должна быть достаточно прочной и в то же время не очень тяжелой. Обычно ее изготавливают из металлического уголка, профильной трубы или из швеллера. Соединяются детали методом сварки. Рама может быть цельной или состоять из двух частей.

Цельную раму изготовить проще всего. Достаточно сварить прямоугольник из швеллера или уголка. Размеры рамы вычисляются исходя из габаритов двигателя, коробки передач и других узлов.

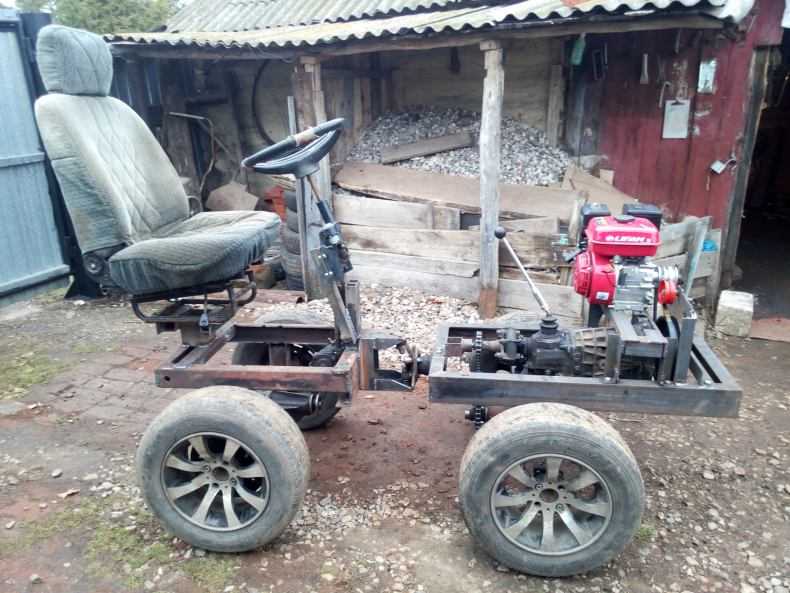

Также среди владельцев приусадебных участков пользуются большой популярностью минитрактора 4х4. Это полноприводные минитрактора с ломающейся рамой. Слово “полноприводные” означает, что у агрегата ведущими являются оба моста, передний и задний. Пример такой рамы, изготовленной из швеллера № 10, приведен на следующем фото.

Узел перелома рамы чаще всего делают из карданного вала автомобиля, например, от ГАЗ-52.

Основное преимущество самодельного трактора с ломающейся рамой – это небольшой радиус разворота агрегата. Благодаря высокой маневренности минитрактор переломка с успехом используется на небольших участках, где разворот минитрактора с цельной рамой будет затруднен.

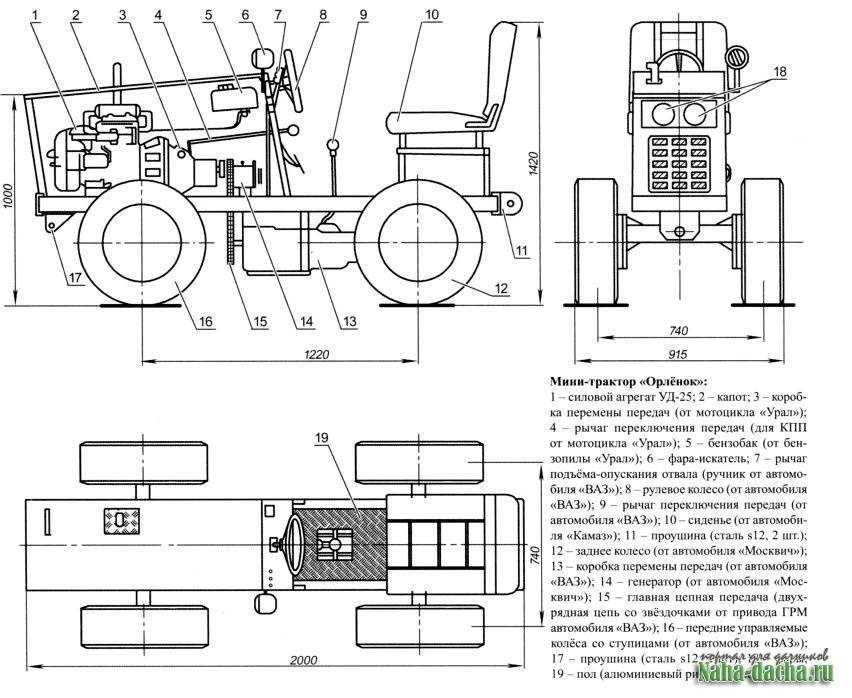

Ниже показаны чертежи рамы, соединенной шарниром.

Материалы, из которых можно изготовить раму для минитрактора

С изготовления рамы собственно и начинается сама сборка. Ей отводится, при этом, функция основания. Здесь затем закрепляется каждый из узлов наряду с деталью.

Характеристики рамы по прочности должны быть соответствующими. Но вот ее тяжесть не должна быть чрезмерной. В процессе ее изготовления потребуется не только швеллер или профильная труба, но и уголок из металла. Детали фиксируются посредством сварки. Раму можно выполнить из двух частей или сделать цельной.

Изготовление цельной рамы

Более просто обойтись цельным вариантом. При этом, предлагается осуществить сварку прямоугольной фигуры. Здесь помимо уголка можно также использовать швеллер.

Размеры предстоит вычислять с учетом двигательных габаритов. Кроме того, также учитывается коробка передач наряду с прочими узлами.

Изготовление ломающейся рамы

Немалой популярностью стали пользоваться минитрактора четыре на четыре. Полноприводное транспортное средство, где установлена ломающаяся рама.

Для узла перелома обычно на практике предпочитают пользоваться автомобильным карданным валом. К примеру, вполне подойдет агрегат с ГАЗ-52.

В качестве главного преимущества рассматривается относительно малый радиус, рисуемый при развороте. Большая маневренность оптимальна на участках небольших размеров.

Модель трактора 4х4

Она просто создана для того, кому интересно и приятно для себя самостоятельно готовить минитрактор с полным приводом. Размеры предлагается выбирать с учетом личных предпочтений. Не стоит после построения чертежа их потом менять. Это неосмотрительно.

Подобная модель во многом считается классической. Схема может быть реализована одним из трех способов:

• Установить раму с завода на готовый мотоблок;
• Полностью собирать изделие, воспользовавшись запасными элементами;
• За основу взять мотоблок. Затем просто дополнить его посредством специального набора для переделывания.

На практике предпочитают устанавливать силовой агрегат с передней части. При выполнении рамы потребуется швеллер. Его размер выбирают от девяти до шестнадцати. Если он пятого размера, его дополнительно укрепляют посредством балок в поперечном направлении.

Для трансмиссии пригодятся детали с грузовых машин:

• Коробка передач;
• Вал, которым снимают мощность;
• Система для сцепления.

Все эти составляющие обязательно потребуют дальнейшего усовершенствования.

Примеры разработок мастеров-самодельщиков

Обратимся к известным самодельным минитракторам, которые получили достойные отзывы в мире сельскохозяйственной техники собственного изготовления.

Минитрактор «Волчок» с ломающейся рамой

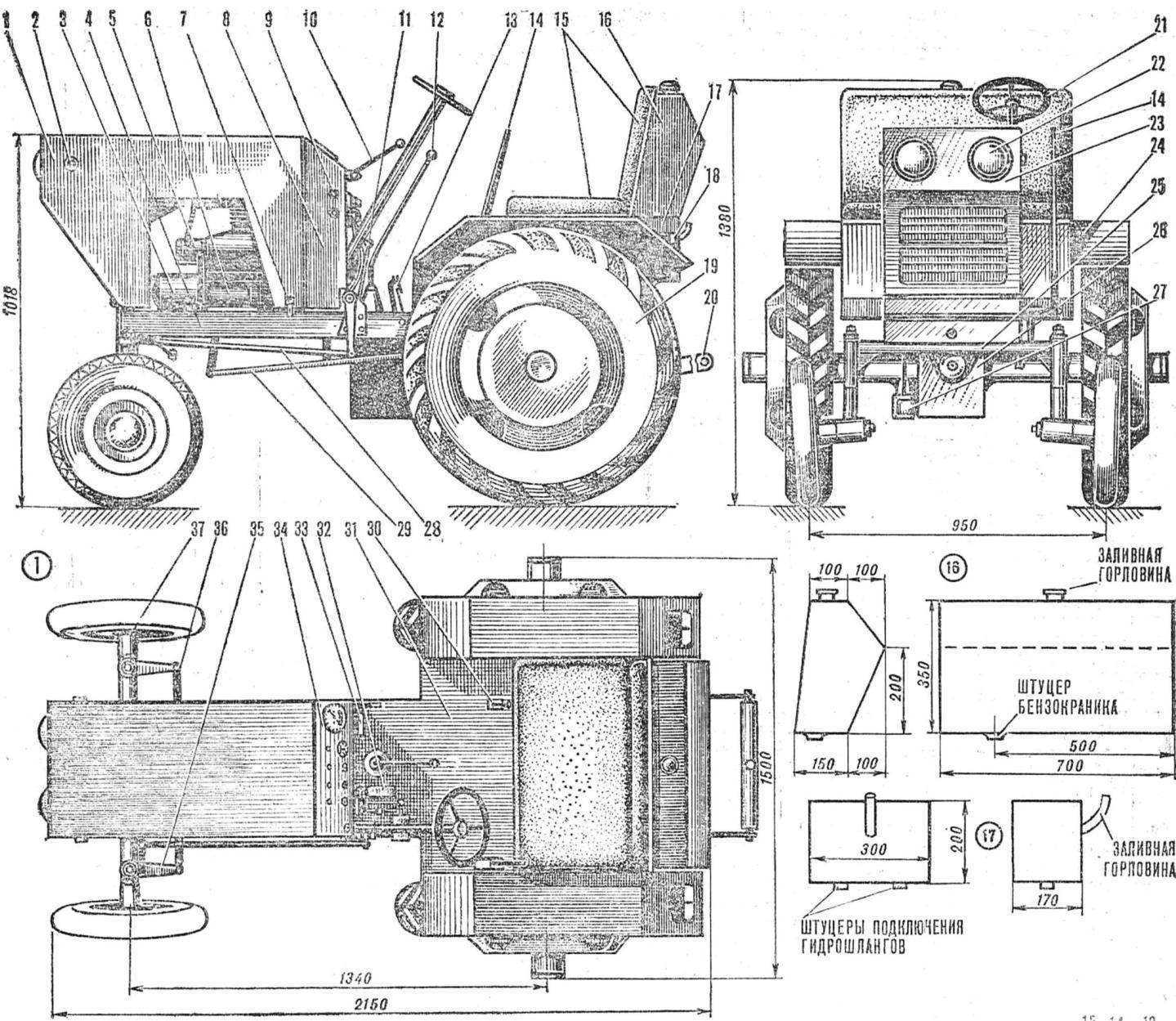

Рекомендуемые к применению чертежи и размеры

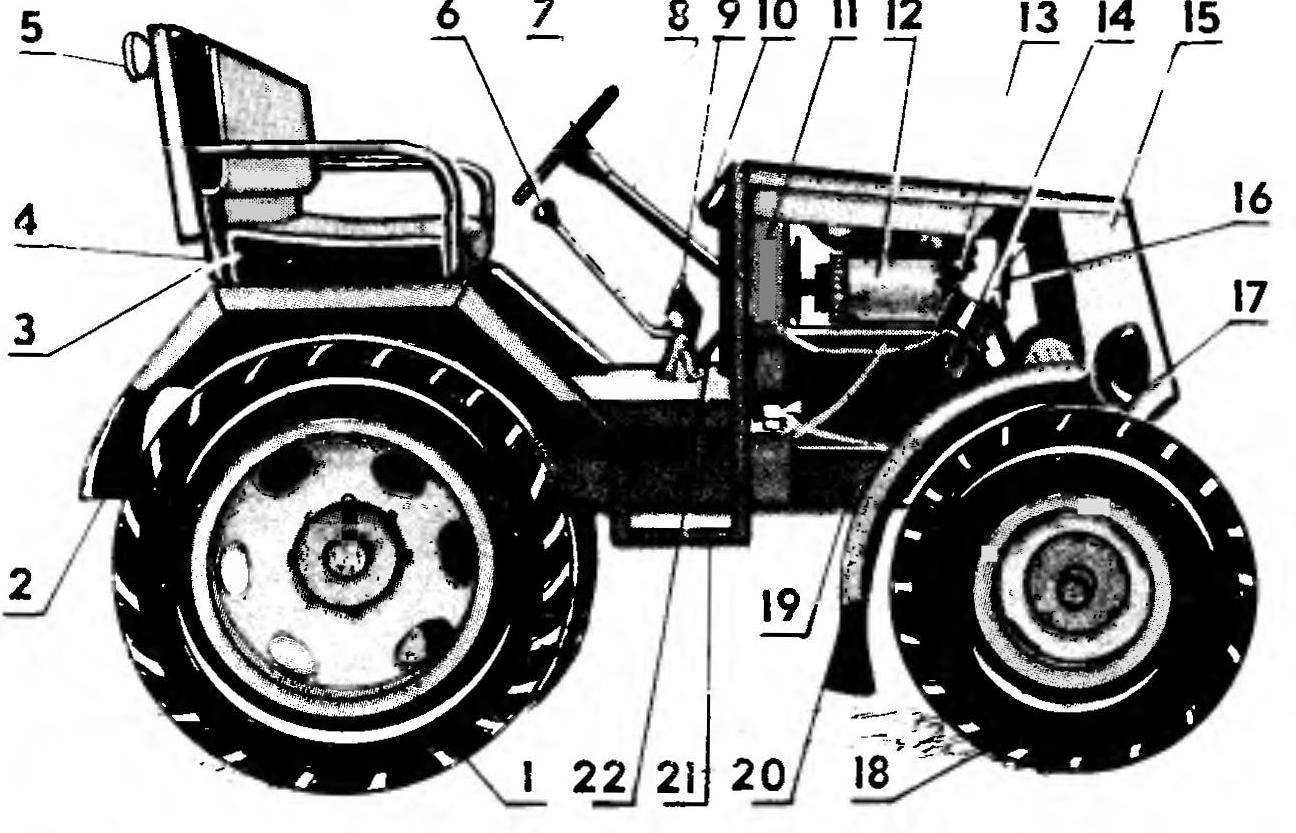

Компоновка узлов (рисунок 1)

Компоновка узлов (рисунок 2)

• 1 – шарнирный механизм рамы сочлененного типа (карданная крестовина автомобиля МАЗ);
• 2 – механизм торможения барабанного типа (ГАЗ-51);
• 3 — педальный привод механизма сцепления;
• 4 – узел подвески колес передней оси (ЗАЗ-968);
• 5 –двухцилиндровый дизель 20 л. с.;
• 6 – стартерный пускатель (ГАЗ-51);
• 7- узел глушения выхлопа (ЗАЗ-968);
• 8 – электрогенератор (ГАЗ-53);
• 9 – вентилятор системы охлаждения;
• 10 – насос системы охлаждения;
• 11 – корпус фильтра воздуха;
• 12 – бачок под горючее;
• 13 — привод ручного тормоза;
• 14 – крестовик гидравлической системы;
• 15 – бокс аккумулятора;
• 16 – бак гидросистемы и насос НШ-10;
• 17 – коробка отбора мощности;
• 18 – КПП (ГАЗ-51);
• 19 – колесо (Белорус);
• 20 – шланги гидравлической системы;
• 21 – гидрораспределитель;
• 22 – узел навески (Белорус);
• 23 – место оператора;
• 24 – рычаг КПП;
• 25 – рулевое устройство с усилителем (электрокара);
• 26 – панель приборов (Белорус);
• 27 – радиатор системы охлаждения (Жигули);
• 28 – фильтр масла;
• 29 – насос подачи топлива;
• 30 – педаль газа;
• 31 – колесо (электрокара).

Схема управления

a – поворот налево; b — поворот направо.

1 — рулевое колесо с узлом управления гидравлическим цилиндром поворота; 2 —стойка полурамы; 3 — узел крепления штока гидроцилиндра; 4 — гидроцилиндр руля; 5 —полурама задняя; 6 — силовой шарнир ломающейся рамы; 7 — гибкие шланги гидросистемы

Дополнительные советы и предупреждения по изготовлению трактора своими руками

Перед началом полноценного эксплуатирования самодельным минитрактором, нужно поставить его на учет в ГИБДД.

Это является не простой формальностью, а объяснимой необходимостью, ведь при движении на дорогах общего пользования, на вас могут наложить штрафные санкции, а сам агрегат транспортировать на штрафную стоянку.

Двигатель самодельного минитрактора

Что касается технических аспектов, то и тут есть своя специфика. Чтобы двигатель самодельного агрегата выдавал нужные параметры, т.е. порядка 2 тысяч оборотов при 3 км/ч, нужно немного подкорректировать схему трансмиссии. Вообще, в идеале, каждое колесо заднего моста должно быть оснащено редуктором.

Если основой для минитрактора выступает мотоблок, например Кайман, Патриот, Техас, Прораб, Викинг, Форза или какой-нибудь другой, то лучше, чтобы он обладал специальной сцепкой, позволяющей присоединять к нему дополнительное оборудование. Вообще, следует тщательным образом выбирать модель мотоблока, которую вы хотите переделать под минитрактор.

Для этих целей может прекрасно подойти мотоблок «Кентавр», обладающий мощностью 9 л.с., а также имеющий нужные технические данные, необходимые для переделки.

Читайте более подробно как сделать минитрактор из мотоблока своими руками.

Пошаговое изготовление

Процесс изготовления самодельного минитрактора на гусеничном ходу не является сложным. Часто мастера делают его на основе старого мотоблока посредством установки специального адаптера. Существуют и такие конструкции, узлы которых полностью собраны своими руками.

Перед началом работ следует подготовить необходимые материалы и инструменты, рассчитать тяговое усилие, размеры, по ним составить кинематическую схему агрегата и спроектировать чертежи.

Чтобы повысить теоретические навыки и знания по инженерной механике, специалисты рекомендуют почитать техническую литературу, воспользоваться интернетом, ознакомиться с руководством по эксплуатации сварочного оборудования.

Рабочие показатели самодельного гусеничного минитрактора мало отличаются от заводских моделей, затраты на их создание минимальны, особенно в случаях использования готовых узлов, гидроразъемов и адаптеров с неисправной техники.

Набор механизмов, материалов и необходимых инструментов имеет следующий вид:

• сварочный аппарат;
• расходные материалы — электроды, проволока, газ, кислород;
• электродрель со сверлами;
• гаечные ключи и отвертка;
• болгарка;
• диски для нарезания металла;
• крепежные элементы;
• металлопрокат для рамы;
• смазочные материалы;
• грунтовка и краска.

Рабочие узлы делаются по отдельности и собираются. При сборке чертежи каждой детали необходимо сверить с изготовленными механизмами.

Рама и кабина

От прочности и жесткости рамы зависит устойчивость всей конструкции, т.к. на основу устанавливаются все механизмы и узлы.

Рама представляет собой сварную базу, состоящую из поперечных траверсов и продольных лонжеронов. Профессионалы выполняют лонжероны 3-ступенчатыми и сваривают их из отрезков стального облегченного швеллера №10. Передние траверсы делают из швеллеров №12, задние — №16.

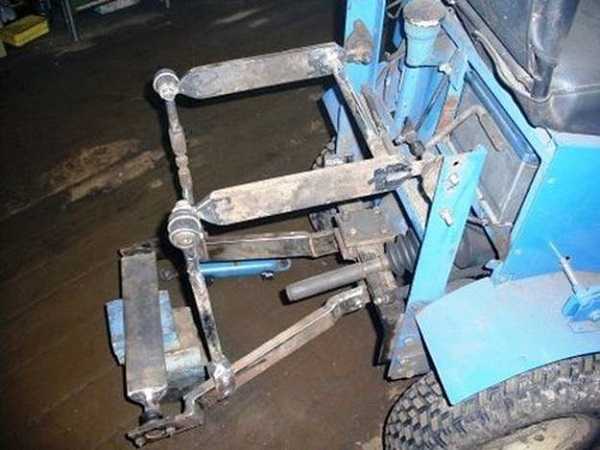

Изготовление трехточечной навески

Навеска используется для подсоединения к трактору дополнительного оборудования, например, плуга.

Навеска должна быть подвижной как в горизонтальной плоскости, так и в вертикальной. В первом случае подвижность помогает уменьшить вылет насадки при подруливании. Вертикальное движение подвески требуется для опускания оборудования в рабочее состояние или поднятия его в позицию транспортировки.

Навеска на минитрактор делается из различных деталей, снятых из старой сельхозтехники. Сделать описание того, как изготовить трехточечную навеску в домашних условиях, достаточно сложно. Поэтому правильнее будет воспользоваться следующим видео, в котором указаны размеры всех деталей приспособления.

Навесное оборудование

Большую часть дополнительного оборудования можно также изготовить самостоятельно. Рассмотрим, как собирается самодельная фреза на мини-трактор.

Изготавливаем раму. Для этого подойдут куски профтрубы или швеллер

Обратите внимание, что размеры рамы зависят от мощности трактора: маломощный двигатель не сможет работать с широкоохватным оборудованием. Сразу устанавливаем кронштейны для колесной пары

Монтируем вал, который будет соединяться с ВОМ мини-трактора

Для этого подойдёт труба диаметром 5 сантиметров, закреплённая к раме посредством опорных подшипников.

Для изготовления фрез подойдут металлические пластины, толщиной не менее 12 мм. Каждая фреза оснащается тремя ножами изогнутой формы. Режущие элементы крепятся к пластинам резьбовыми соединениями.

Навесное оборудование

При работе с такой фрезой, транспортная скорость не должна превышать 4 км/час.

РАССКАЖИ ДРУЗЬЯМ

Гусеницы

На самом деле есть всего два варианта: либо металлические, тяговитые и тяжелые. Либо резиновые

Щадящие по отношению к асфальту и земле, если для вас важно не утаптывать ее до состояния все того же асфальта. Резиновые гусеницы не уступают металлическим по надежности, хотя с точки зрения проходимости по откровенному бездорожью они могут продемонстрировать меньшую степень сцепления с поверхностью почвы. Как сделать самодельные гусеницы? На самом деле в сети есть подробные инструкции и, разумеется, чертежи

Но здесь мы можем сказать, что простейший вариант – использовать конструкцию с колесами-катками. Размер этих колес следует соотносить с размерами самого минитрактора

Как сделать самодельные гусеницы? На самом деле в сети есть подробные инструкции и, разумеется, чертежи. Но здесь мы можем сказать, что простейший вариант – использовать конструкцию с колесами-катками. Размер этих колес следует соотносить с размерами самого минитрактора.

Минитрактор из Оки — изготовление своими руками, чертежи, видео

Предварительный этап конструирования

Из автомобиля Ока при конструировании берутся такие детали:

• Мотор;
• Трансмиссия;
• Колёсные полуоси;
• Рулевое управление.

Нужно обзавестись следующими инструментами и материалами:

• Болгаркой;
• Сварочным аппаратом;
• Отвёртками и ключами;
• Листовым металлом;
• Покрышками и дисками с диаметром 13-24 дюйма;
• Сиденьем для оператора. Можно использовать не только автомобильное кресло, но офисный стул. Его закрепляют на раме агрегата.

Этапы изготовления миниагрегата из Оки

Самодельный минитрактор собирается с ключевых узлов:

Рама. Нужны два лонжерона (правый, левый) и два траверса (задний, передний). Для изготовления лонжеронов нужны швеллеры № 10, а траверсов — № 12 и № 16. Металлический брус понадобиться для поперечной балки; Мотор

Важно учитывать показатели мощности и крутящего момента. Оптимальный вариант – четырёхцилиндровый двигатель на дизеле с мощностью 40 л. с

и системой воздушного охлаждения. Для агрегата 4*4 увеличивается передаточное число трансмиссии; Мост. Не нуждается в модернизации. Его прикрепляют к раме четырьмя стремянками. Можно использовать карданный вал практически любой машины; Трансмиссия. КПП крепится на раме. Для синхронизации её сцепления с мотором с помощью сварочного аппарата делается новая корзина. В маховике двигателя укорачивается задняя плоскость, проделывается отверстие в центре; Рулевое управление. Для гидравлики нужен масляной насос, отвечающий за давление. Он должен располагаться у ведущего вала. Оптимальное решение – каждое колесо ведущего вала управляется редуктором. Система рулевого с Ока полностью подходит для переделанной конструкции; Колёса. Диаметр колёс определяется в зависимости от целей используемого агрегата. Если техника будет использоваться для транспортировки грузов, радиус колёс должен быть в пределах 13-16 дюймов. Для выполнения сельскохозяйственных работ нужны колёса с радиусом 18-24 дюйма

с. и системой воздушного охлаждения. Для агрегата 4*4 увеличивается передаточное число трансмиссии; Мост. Не нуждается в модернизации. Его прикрепляют к раме четырьмя стремянками. Можно использовать карданный вал практически любой машины; Трансмиссия. КПП крепится на раме. Для синхронизации её сцепления с мотором с помощью сварочного аппарата делается новая корзина. В маховике двигателя укорачивается задняя плоскость, проделывается отверстие в центре; Рулевое управление. Для гидравлики нужен масляной насос, отвечающий за давление. Он должен располагаться у ведущего вала. Оптимальное решение – каждое колесо ведущего вала управляется редуктором. Система рулевого с Ока полностью подходит для переделанной конструкции; Колёса. Диаметр колёс определяется в зависимости от целей используемого агрегата. Если техника будет использоваться для транспортировки грузов, радиус колёс должен быть в пределах 13-16 дюймов. Для выполнения сельскохозяйственных работ нужны колёса с радиусом 18-24 дюйма.

Переломка с ДВС Ока изготовляется по определённой схеме:

1. Изготовляется рама. Со швеллера или листового железа должна получиться стандартная прямоугольная конструкция. Укрепляется металлическими уголками, приваренными вертикально. За межрамный шарнир можно взять кулак УАЗа;
2. Спаиваются передний и задний мост с ключевыми частями автомобиля Ока. Самодельный миниагрегат зачастую безрессорный, поэтому толчки при движении весьма ощутимые;

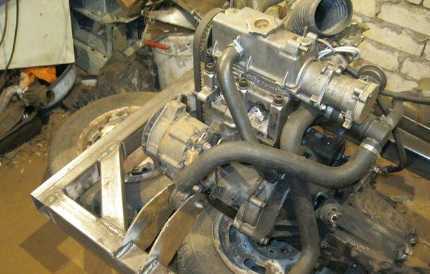

3. Устанавливается мотор. Мощности половинчатого двигателя хватит для выполнения стандартных работ минитрактором. Улучшить проходимость можно увеличенным колёсным просветом. Нужно разработать схему крепления механизма для сцепления с навесным оборудованием. Передние и задние лонжероны усиливаются. Более мощные двигатели, к примеру, от УД 2, позволяют не только обрабатывать участки, но и транспортировать грузы;
4. В составе сцепления двухклиновые ремни, от которых передаётся вращение шкиву. Последний закрепляется на валу КПП. Коробка передач также подходит от Ока. При монтировании её разворачивают к оператору;
5. Устанавливается система рулевого управления;
6. Монтируется топливный бак и тормозная система;
7. Обеспечивается освещение агрегата. Осветительные приборы включают необходимую электропроводку и фары. При их наличии малогабаритный трактор можно использовать в тёмное время суток;
8. Устанавливается сиденье оператора. Вибрационные нагрузки уменьшаются, продолжительность работы увеличивается благодаря установке мягких рессор под креслом.

Что представляет собой мини-трактор переломка

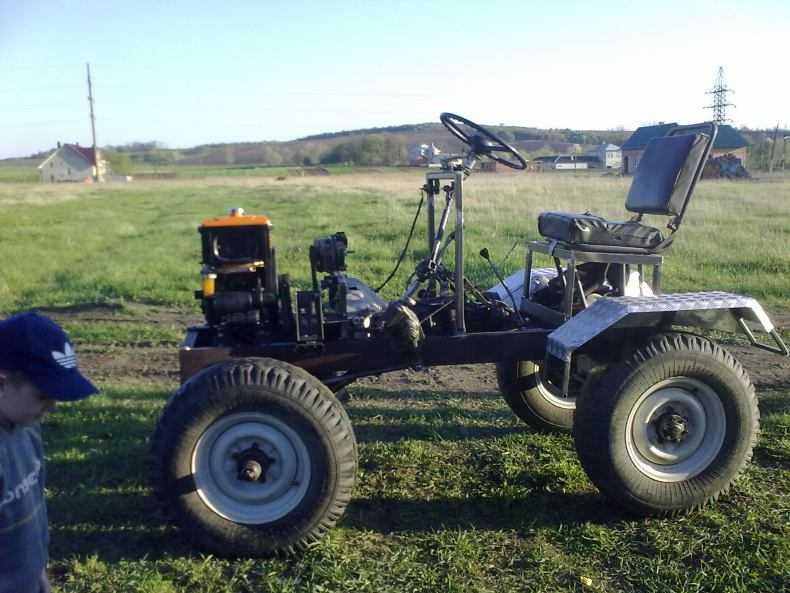

Внешне такой самодельный минитрактор переломка 4х4 представляет собой обычный механизм. Работа такой машины обеспечивается мотоблоком, лежащим в ее основе.

Условно минитрактор с переломной рамой можно разделить на 3 категории:

1. Самоделка — трактор 4х4, своими руками собранный.
2. Заводская модель — классика для тех, кто не рискует делать переломку своими руками.
3. 50/50 — заводской трактор, модифицированный трактористом до нужного результата самостоятельно.

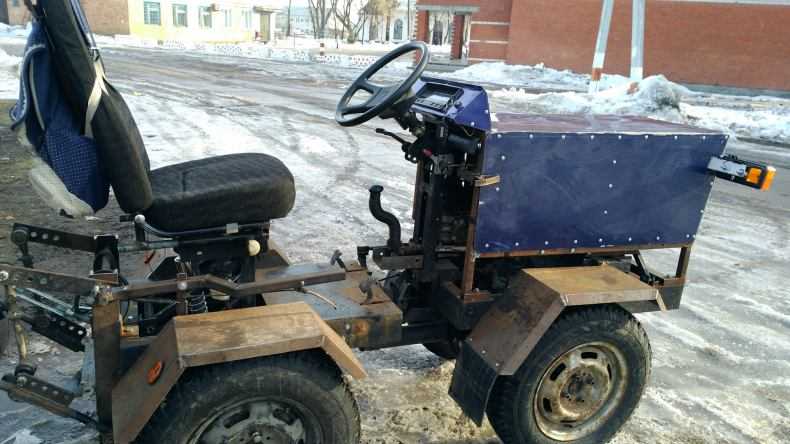

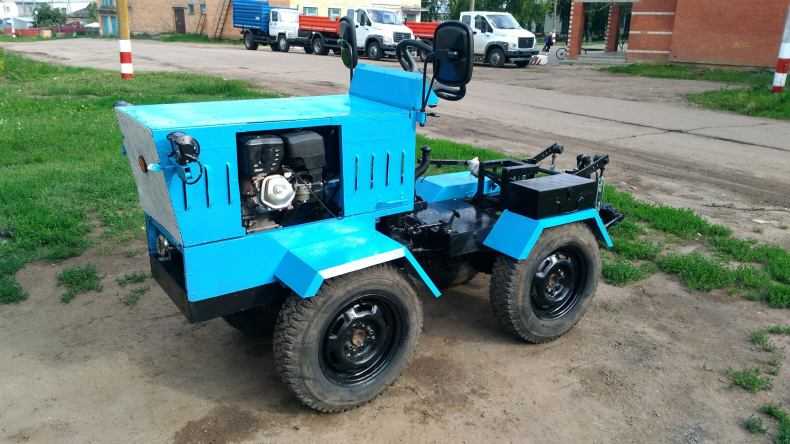

Представим обзор минитрактора переломки, сделанного своими руками. Рассмотрим, как сделать минитрактор самостоятельно из простейших элементов.

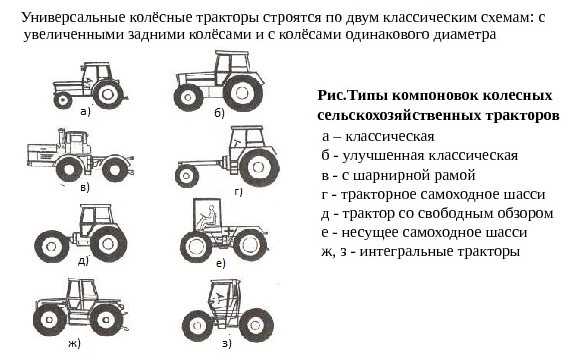

Компоновка

Относительное расположение агрегатов любого трактора исторически сложилось давно. Классическая компоновка самоходной машины следующая: двигатель расположен спереди, продольно, над передней осью. К нему через сцепление подсоединяется коробка передач, далее следует раздаточная коробка и за ней – ведущий мост. Между собой валы агрегатов соединяются при помощи карданов и (или) муфт.

Соблюдение этой схемы будет оптимальным вариантом при создании мини трактора, т.к. позволит применить существующие агрегаты без их изменения. По опыту многих создателей самодельных тракторов, лучше компоновать агрегаты «по месту», не занимаясь излишними черчением и расчетами. Лучший вариант – на готовой раме разместить все основные узлы и механизмы самоделки, установив их на временные опоры (удобно – на деревянные бруски), и, найдя наилучшее взаимное положение, изготавливать кронштейны крепления. Но нельзя забывать, что все узлы на самособранные тракторы необходимо крепить через опоры, гасящие вибрации (резиновые подушки). Лучше всего их заимствовать от той же техники, от которой взят агрегат. Еще один важный фактор необходимо учесть. Это развесовка, т.е. распределение полного веса минитрактора по передней и задней осям. Самый приемлемый вариант — 60% веса приходится на ведущие колеса, 40% — на управляемые.

Регистрация трактора

Самодельную технику следует регистрировать в Гостехнадзоре РФ. Для этого понадобятся:

• удостоверение личности (гражданину должно быть от 18 лет);
• документы о месте жительства;
• копии или оригиналы документов на все узлы и агрегаты, использованные в процессе постройки.

Бумаги вместе с заявлением о регистрации «самоделки» отдаются в территориальный орган Гостехнадзора. Далее специальная комиссия осматривает технику и составляет акт. По результатам осмотра, если трактор соответствует нормам безопасности, экологичности и требованиям для конструкции данного класса ТС, инспекция выдает техпаспорт и присваивает номерной знак.

Чтобы избежать проблем, можно:

• перевозить агрегат к месту работы в прицепе;
• не выезжать на дороги, ограничиваясь в перемещениях «полями, огородами» и прочими техническими проездами, лежащими вне сферы компетенции ГИБДД.

Автомобиль «Ока» или вездеход своими руками

Компактная модель «Ока» сошла с конвейера АвтоВАЗа в 1989 году и ее производство длилось до 2008 года. Те, кто успел обзавестись этой миниатюрной легковушкой, теперь пробуют ее модернизировать и порой получаются очень любопытные экземпляры.

Что делают из «Оки»

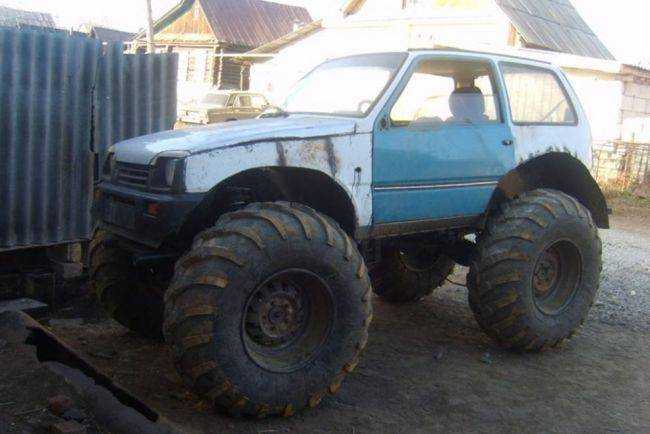

Наиболее распространенный вид усовершенствования «Оки» это установка огромных шин низкого давления, что повышает проходимость авто.

Также при этом изменяется ходовая часть, которую берут от других ТС. Чтобы удобнее было монтировать громадные колеса, мастера подрезают крылья. При этом значительно меняется экстерьер «вездехода».

Есть примеры, когда автолюбители устанавливают защиту дна, что понижает нагрузку.

Подвергаются изменениям и силовые характеристики «Оки». Изначально под капотом экономного компакта устанавливали маломощные моторы, но если есть возможность оснастить «вездеход» более сильным агрегатом, то мастеров не пугает даже трудоемкий процесс.

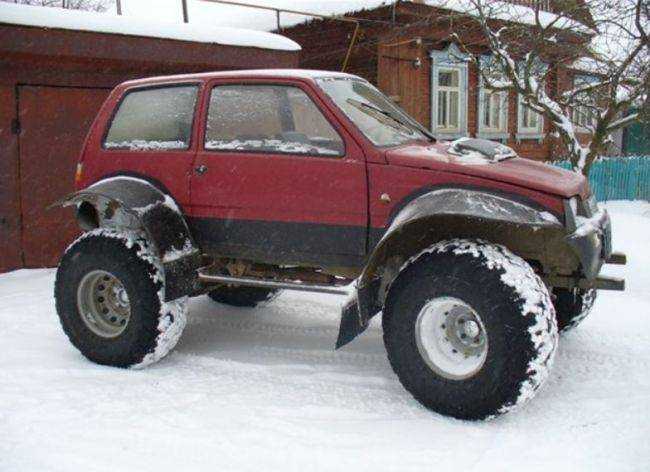

Есть умельцы, которые так преображают кузов и общий экстерьер «Оки», что их можно показывать на выставках.

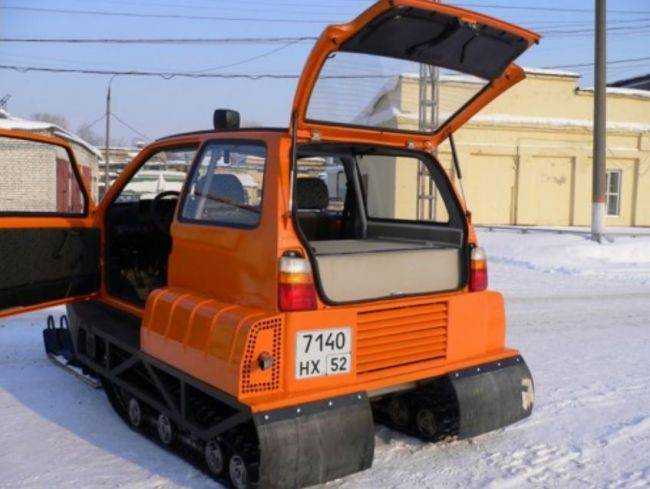

Вездеход из «Оки»

Чтобы сотворить из компактной малолитражки гусеничный вездеход лучше приобрести готовые гусеницы и приводные валы от «Бурана». С первыми отлично сочетается КПП с тормозами от «Оки».

Шлицевая часть приводных валов удаляется и монтируется на «Оку». ШРУСы годятся «родные», так же как и тормозные диски которые удобно подключать к разным системам. Подобную работу выполняют и с передними валами, после чего монтируются тормозные механизмы. Тормоза рекомендуется устанавливать в передней части.

Как вариант существуют самодельные модели «Оки» с гусеницами на каждом колесе, что снижает общую массу авто.

Недостатки вездеходов «Ока»

Переделанная в вездеход «Ока» активно «пожирает» моторное масло и быстро изнашивает «обувку».

Все сварные швы рамы требуют постоянного контроля, а механизмы и детали доставляют меньше хлопот, если покрыты специальным материалом. Поддон картера требует специальной защиты.

Если пружины не заменены на рессоры, то они очень быстро изнашиваются, что вызывает дискомфорт для пассажиров во время передвижения.

Некоторые мастера прикрепляют листы пенопласта, что повышает водоходные свойства авто.

«Ока» вездеход своими руками

В общих чертах переделка «Оки» в вездеход происходит по следующей схеме.

• Разрабатывается подробная схема рамы из профильных труб
• Устанавливается и подключается раздаточная коробка
• Устанавливаются рессоры, наделенные повышенными вездеходными свойствами
• Подрезают крылья авто для установки шин большого диаметра
• Ходовую лучше брать от «Нивы»
• Оптимальный двигатель от ВАЗ-1111
• Рулевое управление подойдет от ВАЗ-2109

Когда все усовершенствования произведены, остается только обкатать новую «Оку» по бездорожью.

Дополнительные советы

Изготовление самодельного гусеничного минитрактора является достаточно сложным процессом, поэтому не лишним будет следование определенным советам, которые помогут в сборке.

Среди основных рекомендаций можно отметить:

• На первоначальном этапе, еще до сборки агрегата, лучше всего отразить будущий минитрактор на бумаге, сделав подробный чертеж с указанием точным параметров и размеров.
• Нужно удостовериться, что у вас в наличии есть необходимый инструмент – болгарка, сварочный аппарат, дрель и т.д.
• При сборке гусеничного минитрактора нужно аккуратно затягивать все крепежные соединения. Хоть конструкция и выглядит довольно громоздко, но она требует к себе определенной бережливости, ведь сборка своими руками является достаточно специфическим процессом.

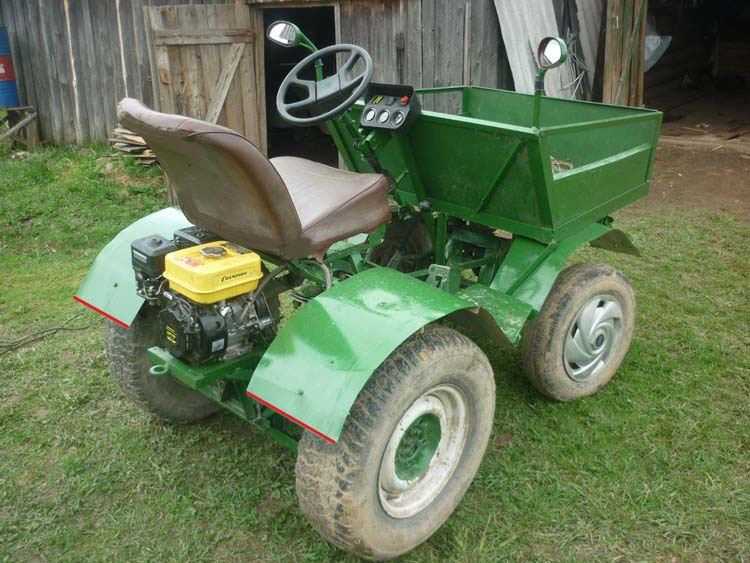

Сборка минитрактора своими руками

Особенности сбора устройства

Сборка такого сложного устройства, как трактор, потребует значительных временных и финансовых вложений.

Помимо приобретения деталей и узлов агрегата, надо учесть, что вам понадобятся некоторые инструменты. Если их у вас нет, то можно обратиться за помощью к друзьям или воспользоваться прокатом.

Какие инструменты понадобятся

Так как многие части придется подгонять друг к другу, а некоторые даже изготавливать самостоятельно, то инструментов понадобится много:

Необходимые материалы для конструирования

Устройство состоит из нескольких узлов, некоторые можно целиком взять от другой техники, некоторые придется переделывать:

• составная рама;
• двигатель;
• ходовая часть, включая подвеску, оси и колеса;
• сборка с тормозными дисками;
• механизм рулевого управления;
• сиденье;
• механизм для крепления навесного оборудования.

Важно! Для создания самодельной переломки нецелесообразно использовать новые материалы и детали, лучше воспользоваться «машинным секонд-хендом». Идеальным вариантом будет приобретение старой легковушки: «Запорожца», «Москвича» или «Жигулей», тогда отпадет необходимость стыковать двигатель с ходовой частью и трансмиссией

Как обрезать задний мост ВАЗ для минитрактора?

При самостоятельном конструировании агрегата из Жигулей, мы сталкиваемся с необходимостью укоротить мост ВАЗ для минитрактора. Это достаточно ответственный и сложный этап работы. Чтобы правильно провести укорачивание, для начала ознакомьтесь со схемой, на которой указаны все размеры будущей конструкции:

Последующие работы следует выполнять по такому алгоритму:

1. Отрезается чашка пружины и вынимается концевой фланец.
2. Часть вынутой полуоси отрезается, с краю делается проточка.
3. Сверлится отверстие внутри чашки.
4. Состыковываем и центрируем полуоси, привариваем их по чертежам.
5. Вставляем в мост готовую деталь.
6. Завариваем мост с обеих сторон.
7. Сварочные швы должны быть качественными. По окончанию сварочных работ швы накаляют и остужают несколько раз.
8. Крепим мост к раме с помощью V-подобной конструкции.

Важно  Особенности эксплуатации и обслуживания гидравлики на тракторе МТЗ-82 ??: устройство, схема, что делать если сломалась

Для наглядности также предлагаем ознакомиться с видео, на котором подробно показано процесс укорачивания моста ВАЗ:

Для укорачивания переднего моста можно воспользоваться схемой, приведенной ниже:

Плюсы установки гидравлики

Гидравлика на минитрактор устанавливается для того, чтобы обеспечить работу некоторым его механизмам и облегчить управление данным агрегатом. Агрегат с установленной гидравликой, имеет свои преимущества.

1. Машина становится легкоуправляемой. Руль можно крутить, практически не прилагая усилий, одной рукой.
2. Гидравлика дает возможность применять различное навесное оборудование.
3. Применение гидравлики позволяет модернизировать тормозную систему. Благодаря гидроцилиндрам, установленным на агрегате, торможение агрегата происходит мгновенно.

Сделать гидравлику на минитракторе можно, если заранее приобрести готовую систему в магазине или использовать детали от старой сельхозтехники.

Выводы

В заключение стоит выделить несколько наиболее важных тезисов:

• Подбирая минитрактор, руководствуйтесь целями, для которых он необходим.
• Заранее подумайте, понадобится ли в будущем вам навесное оборудование.
• При покупке трактора учитывайте его габариты и размеры место его хранения.

• Перед покупкой проверяйте доступность деталей и наличие сервисных центров для выбранной модели трактора в вашем регионе.
• Учитывайте сезон и условия, в которых вы будете работать на минитракторе.
  Для зимы подбирайте модели с кабиной, а для лета будет достаточно вариантов с солнцезащитным козырьком.

• Как выбрать мотоблок? Советы, рейтинг, обзор моделей
• Снегоуборочный аппарат (снегоуборщик для дачи) — как выбрать лучший
• Какой мотокультиватор выбрать? Обзор моделей и характеристик
• Бензиновая самоходная газонокосилка. Как выбрать, рейтинг лучших
