Как переоборудовать мотоблок в мини-трактор

Чертежи, схемы, деталировка, сборка

Прежде всего следует понять, для чего в основном будет применяться мотоблок. Для сельскохозяйственных работ с грунтом или для перевозки различных объектов. Чаще всего выбирают универсальную модель чтоб и на огороде работал и по хозяйству грузы таскал. Сзади минитрактора добавляется ещё фаркоп для сцепки с прицепом. Который при желании также можно собрать по готовым схемам, ведь материалы для изготовления минитрактора и прицепа схожи и можно сделать две модели сразу.

Для того, чтобы всё работало быстро и правильно следует составить кинематическую схему.

В этом чертеже отображаются места соединения колёсной оси и редукторного вала. Рекомендуется устанавливать задний привод. Это придаст минитрактору дополнительную устойчивость и проходимость.

Все детали следует выбирать тщательно. Они должны подходить одна к другой. При необходимости их можно подогнать при помощи токарного станка. От того, насколько хорошо будут подходить детали одна к другой, будет зависеть длительность эксплуатации всего минитрактора.

Когда составляется чертёж, необходимо учесть поворотное устройство. Оно может быть двух вариантов:

• Поворот при помощи перелома кузова — это прочная, надёжная и проверенная временем схема. Но при этом не особо манёвренная при проведении поворотов. И рулевая колонка устанавливается чётко над узлом их соединения.
• Рулевая тяга — это более маневрённая версия управления минитрактором. Она позволяет совершать повороты под большим углом. Но и деталей для этой версии необходимо так же больше. Лучше всего использовать заводские запчасти от других автомобилей. Плюсом этого варианта является ещё и тот факт, что ведущими могут быть как задние, так и передние колёса минитрактора.

После выбора поворотного устройства можно приступать к переоборудованию мотоблока в минитрактор.

Процесс создания каркаса

Для самостоятельного создания рамы необходимо небольшое количество материалов, если каких-либо комплектующих нет в наличии, то их можно заменить аналогами. Но при этом они должны иметь похожие размеры и свойства:

• Металл для рамы — понадобятся уголки, швеллера и квадратная труба. Для обшивки корпуса необходимо использовать сталь, у которой толщина более 1,5 мм.
• Поворотное устройства
• Пара колёс и оси для них
• Набор подшипников
• Инструменты (рулетка, сварка, дрель и болгарка)

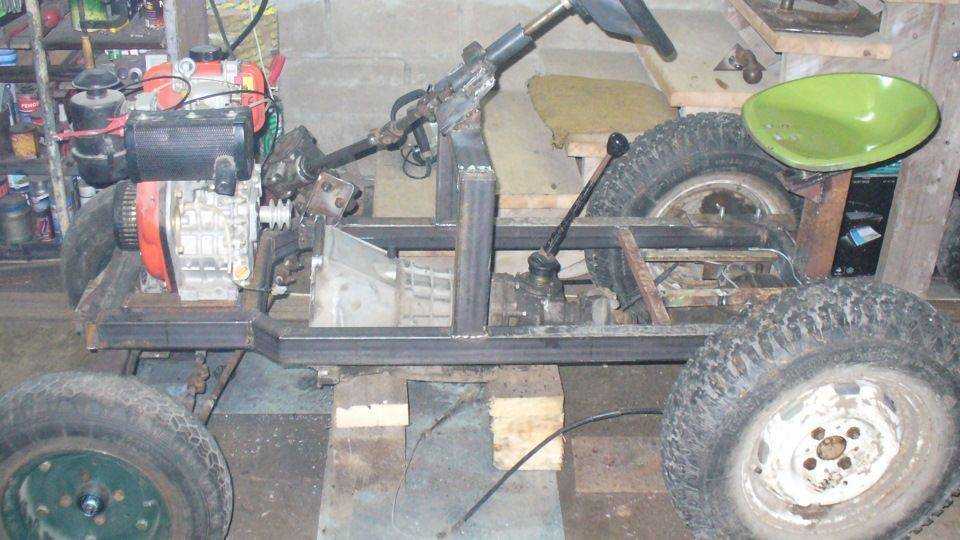

Тщательно соблюдая начальную схему, собирается рама. По размерам, углам соединений и кинематической схеме.

После соединения всех элементов следует проверить правильность монтажа. Для этого необходимо установить раму на мотоблок. Если всё стало на свои места, начинаем следующий этап, если что-либо не устанавливается, то поправляется и устанавливается снова.

Рулевое управление

Далее ставятся готовые элементы: рулевая тяга (которую лучше всего устанавливать на заднюю ось), ступицы и ось. На ось крепятся колёса при помощи болтов.

И в конце устанавливается сиденье.

На этом процесс сборки завершён. И можно приступать к пробным заездам. Здесь необходимо обкатать минитрактор по ровной поверхности.

Зачастую необходимо дополнительно настроить управление или расположение колёс.

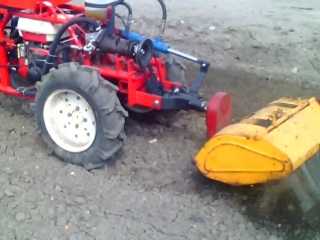

Если всё хорошо, то затем можно подсоединить навесное оборудование и приняться к полевым испытаниям. По желанию можно ещё провести косметические работы с краской или грунтовкой. Это защитит минитрактор от воздействия коррозии.

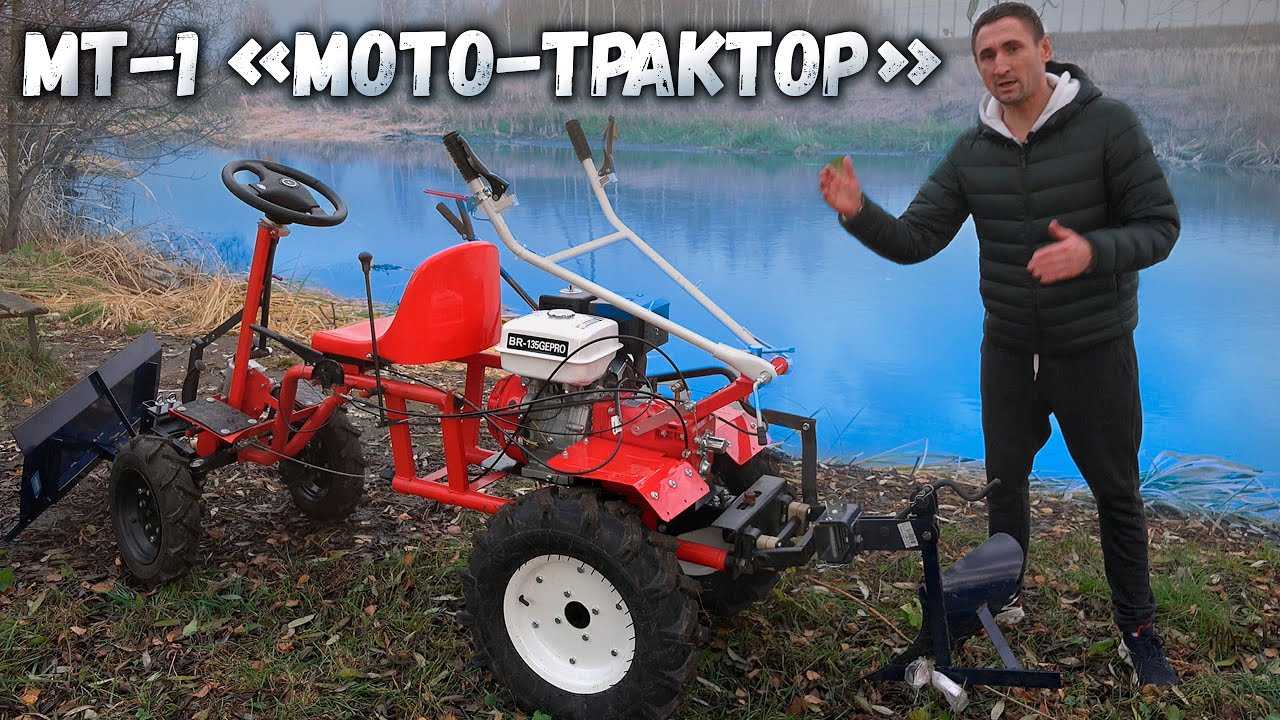

На видео представлено слайд шоу — как изготовить минитрактор из мотоблока:

Самостоятельный процесс переоборудования мотоблока в минитрактор — работа довольно кропотливая, смысла в которой многие не видят.

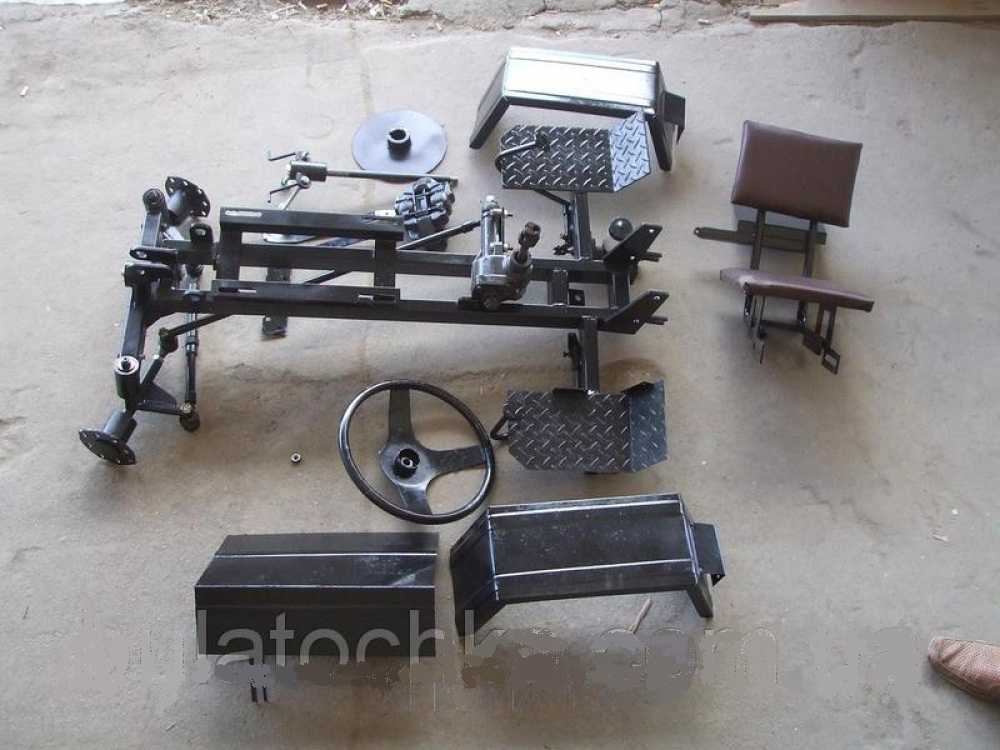

Тем более что для мотоблоков Нева «Красный Октябрь» предлагает уже готовую конструкцию – адаптер. И нет необходимости в проведении всех этих манипуляций.

Но не всё так просто. Адаптер хорош лишь при необходимости провести мелкие работы. У него не предусмотрены надёжные грунтозацепляющие механизмы. И при неровных поверхностях или вязкой почве он будет постоянно буксовать. С минитрактором таких проблем не возникает, поэтому мотоблок Нева с адаптеров минитрактор нам не заменят.

Виды сменных насадок для культиватора

Культиватор для мототрактора можно оборудовать различными насадками.

Они делятся на несколько видов:

лапы – необходимы для вспашки грунта с одновременным удалением сорняков. Существует несколько видов этих насадок. Долотообразные приспособления предназначены для рыхления почвы на глубину до 15 см. Стрельчатые универсальные лапы используются для сплошной или междурядной вспашки грунта на глубину до 14 см. Приспособления этого типа хорошо справляются с измельчением земли и срезанием сорняков. Односторонние плоскорежущие лапы предназначены исключительно для срезания крупных сорных растений;

• боронки – насадки этого типа используются для обработки грунта между рядами и в защитных зонах;
• подкормочные ножи – применяются для рыхления грунта в междурядьях и одновременной заделки в грунт удобрений. Максимальная рабочая глубина составляет 16 см;
• игольчатые диски – предназначены для разрушения земляной корки и уничтожения сорняков. Глубина обработки составляет 4 см, а сдвиг грунта – 1–2 см;

• окучники – эти насадки применяются для нарезки гребней и уничтожения сорняков в междурядьях. Максимальная глубина обработки – 16 см:
• арычники-бороздорезы – используются в целях подготовки борозд для дальнейшего полива. Глубина борозд не превышает 20 см.

Все сменные насадки фиксируются на стойках культиватора посредством болтового соединения. Для продления сроков эксплуатации оборудования следует регулярно очищать его от сорняков и избегать контакта со слишком влажной почвой.

Самодельные минитрактора

Идеально подходят для обработки небольших площадей. Собрать их может практически каждый, кто разбирается в технике даже на минимальном уровне.

Как сделать минитрактор из мотоблока Нева

Сначала приобретаем сам мотоблок, на который уже заранее смонтирована зацепка, заводская или в виде самоделки. Тогда можно будет присоединить прицепы с кузовом, на которых легко транспортируется груз, вне зависимости от размеров. Есть и другие дополнительные детали, придающие комфорта при использовании:

1. Педали тормоза и газа.
2. Сиденье.
3. Автомобильный руль.

Объем мотоблоков «Нева» обычно находится в пределах 6-8 литров. Потому мини-трактор с такой основой требует минимального количества доработок.

Если есть электросварка и болгарка вместе с дополнительными инструментами, самосвал можно создать собственными силами. Главное – придать специальную конструкцию креплению рамы, и сделать так, чтобы минитрактор из мотоблока мог наклонять прицеп, поворачивать его. Органы управления у данных устройств дублируют друг друга, потому мотоблок можно использовать отдельно, просто разобрав маленький трактор.

Самодельный минитрактор из мотоблока «Зубр»

Из необходимых деталей:

• Рама.
• Цилиндр с тормозом.
• Подножные механизмы, педали.
• Колонка руля, в комплекте с тягами.
• Балка впереди, соединяется со ступицами и дисками для тормоза.
• Крылья в задней части.
• Задняя навеска с ручным подъемником.

Последний шаг – совместная сборка, при использовании молотка и дрели, гаечных ключей с аппаратом для сварки. Дополнительно впереди устанавливаются колеса. Двигатель крепится к раме во фронтовой части, поэтому во время работы минитрактор сохраняет баланс. На одной оси со шкивом на заднем мосту техники располагается вал отбора мощности. Ременная передача помогает передавать усилие от одной части к другой. Натяжение ремней и регулировка облегчатся, если крепление мотора будет плавающим.

Минитрактор на базе мотоблока МТЗ

Данный мотоблок имеет одно отличие от других стандартных моделей – оснащение двухцилиндровым дизельным двигателем. Это приводит к тому, что центр с тяжестью оказывается впереди, когда устройство активно работает. Из-за чего рабочий процесс заметно усложняется. Но можно устранить проблему, действуя следующим образом:

1. Используем режим работы с косилками.
2. Площадка впереди демонтируется в полном объеме.
3. Ее заменяет колесо из передней части мотоцикла, для чего используем болты. В это же время ставится руль управления.
4. В верхней части рамы располагается ниша, куда устанавливается рулевая тяга. Сюда надо закрепить и тягу регулировочную, тогда конструкция получит прибавку к прочности и твердости.
5. Электросваркой соединяем площадку и крепление для места водителя.
6. У двигателя должна находиться дополнительная площадка, куда ставится гидрораспределитель с аккумулятором.
7. Заднюю часть соединяем с дополнительной рамой из металла, для системы гидравлики.
8. Переднее мотоциклетное место идеально для расположения ручного тормоза.

Получим компактный мини-трактор с тремя колесами.

Минитрактор из мотоблока Агро

Как и всегда, заранее готовим несколько основных деталей — это рулевое управление и тормозная система, дополнительные колеса, гидравлическая система. Гидравлика нужна, чтобы система нормально работала в комплексе с навесным оборудованием. Дополнительные колеса легко взять у обычного автомобиля.

В случае с мотоблоком Агро понадобятся дополнительные действия по усилению ведущей полуоси вместе с колесными редукторами. Допустим вариант, когда двигатель у устройства располагается позади. Тогда нагрузка будет распределяться максимально равномерно.

Минитрактор с мотоблока Кентавр своими руками

Мотоблоки Кентавр относятся к разновидностям профессионального оборудования, предназначенного для выполнения сельскохозяйственных работ. Потому в итоге мини-трактор будет обладать высокой производительностью.

Ключевым узлом становится двигатель, с мощностью до 9 лошадиных сил. Надо использовать металлический профиль, чтобы изготовить раму для этой конструкции. Устанавливаем сиденье вместе с колесной парой. Допустимо дополнительное оснащение в виде прицепа, который помогает перевозить малогабаритные грузы. Другими полезными дополнениями можно назвать однолемеховые плуги и отвалы.

Инструкция по сборке минитрактора

После тщательного изучения схем и чертежей нужно подготовить комплект материалов и оборудования для работы. В него входят:

• сварочный аппарат;
• набор ключей и отвёрток, гаек и болтов;
• болгарка и диски к ней;
• электородрель с комплектующими свёрлами.

Монтаж минитрактора можно начинать. Без соответствующих чертежей этого делать не стоит, потому что в них описан не только порядок сборки, но и указаны индивидуальные особенности креплений, соединения деталей на выбранной модели. Общая схема реконструкции такова:

1. изготовление рамы, которая должна будет впоследствии выдержать саму конструкцию и перевозимый груз;
2. закрепление на тракторе навески для дополнительных приспособлений (если не планируется в модели прицеп, то можно устанавливать её как впереди, так и в задней части; для прицепа сзади каркаса надо приварить фаркоп – крюк для сцепки с прицепом);
3. установка передних колес с тормозной системой и рулевым управлением;
4. оснащение минитрактора двигателем от мотоплуга в передней части конструкции для надёжного баланса при перевозке грузов.

Важно! Диаметр передних колёс должен быть равен 38-40 сантиметрам. При меньшем размере трактор будет наклоняться вперёд, при большем – уменьшится его маневренность

Это общая схема сборки и реконструкции миниатюрного трактора с использованием двигателя от мотоблока

У каждого из них есть свои особенности комплектования, они обязательно должны быть использованы в процессе самостоятельной переделки моделей

Это общая схема сборки и реконструкции миниатюрного трактора с использованием двигателя от мотоблока. У каждого из них есть свои особенности комплектования, они обязательно должны быть использованы в процессе самостоятельной переделки моделей.

Основные рекомендации

Вначале необходимо сориентироваться с выбором подходящей модификации агрегата. Он должен обладать необходимым резервом ресурса, чтобы обеспечить требуемую тягу для возделывания почвы посредством навесных приспособлений – окучника, плуга и тому подобное.

Чтобы узнать, что потребуется для сотворения полновесного мини-трактора, необходимо для начала рассмотреть его базовые составляющие.

1. Шасси. Выполняется из подручного металлического проката.
2. Поворотное устройство.
3. Простые дисковые тормоза.
4. Сиденье и детали кузова.
5. Сцепное устройство для монтажа навесного снаряжения, система рычагов для контроля за ним.

Выбор мотоблока

Очень важным аспектом в начале конструирования является выбор нужного типа мотоблока.

Существует несколько критериев выбора:

• мощность;
• масса;
• тип топлива;
• стоимость;
• фирма-изготовитель.

Все эти нюансы нужно учитывать. Главное ‒ нужно знать, какую площадь земли вы будете им обрабатывать: если большой участок, тогда мотор должен быть мощный. Масса агрегата тоже играет важную роль. Зависимо от того, какой тип почвы и сложность обработки, приобретается мотоблок с весом больше.

Оптимально будет выбрать модель мотоблока, который работает на дизельном топливе. Такие двигатели без проблем справятся со всеми поставленными задачами. И расход горючего в разы меньше, чем в бензиновом.

Не у всех есть возможность купить мотоблок от хорошего производителя, но и не нужно этого делать, ведь вы мастерите минитрактор на базе мотоблока самостоятельно, чтобы сэкономить.

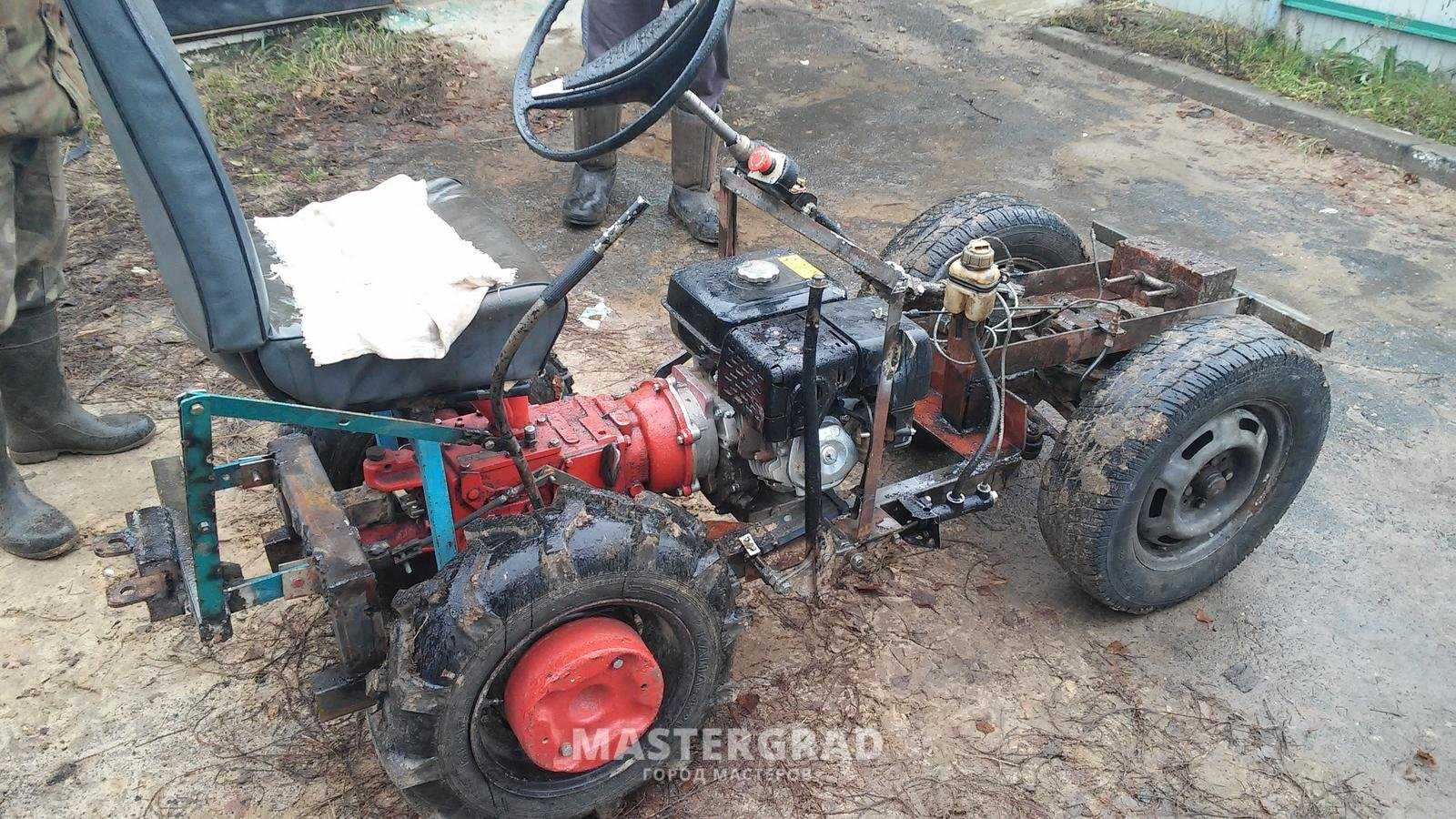

Как сделать минитрактор из мотоблока своими руками

Каждый фермер знает, что обрабатывать дачные, приусадебные земельные участки легче и удобнее с помощью небольшого трактора. И не беда, если не хватает средств на покупку заводского «железного коня» – его можно самому смастерить из недорогого мотоблока. Тем более, когда есть интерес к технике, инженерные способности, нужное оборудование и инструменты, сделать это будет совершенно не сложно. Главное разобраться в технических аспектах, подготовиться к трансформации и правильно выбрать сам мотоблок. Тогда можно начать переоборудование. Кстати, инструкция мотоблока может содержать чертеж, который поможет понять, как лучше сделать самоделку.

Общая инструкция по сборке

Процесс переоборудования мини-трактора из мотоблока одинаков для всех перечисленных выше моделей. Чтобы каждый раз не повторять одну и ту же информацию, мы решили выделить её в отдельный блок. Исключение составляет самодельный мини-трактор на базе мотоблока МТЗ, но о нём мы поговорим чуть позже.

Перед началом работ нужно подготовить необходимые детали и инструмент. Для удобства можно приобрести уже готовый комплект для переоборудования мотоблока в мини-трактор. Покупка вам обойдётся примерно в 30 000 рублей. Из инструмента вам может понадобиться:

• сварочный аппарат;
• электродрель с набором свёрл;
• гаечные ключи и отвёртка;
• болгарка и диски для резки металла;
• крепёжный элемент (болты и гайки).

Перед тем как приступить к работе, рекомендуется заранее рассчитать кинематическую схему будущего мини-трактора и сделать соответствующий чертёж. Подготовив всё необходимое, можно приступать к сборке.

Адаптер к мотоблоку Нева

Для начала необходимо дополнить несущую конструкцию, ведь вам понадобится установить дополнительную пару колёс. Для этого вам понадобятся металлические уголки или труба.

Сечение трубы большой роли не играет, главное, чтобы она выдерживала предполагаемые нагрузки. К толщине стенок тоже можно подойти творчески, ведь лишний вес только усилит сцепление трактора с дорогой и послужит хорошим подспорьем при выполнении пахотных работ.

Заготовки для изготовления рамы нарезаются болгаркой и скрепляются между собой болтами или электросваркой. Можно комбинировать соединение. Например, соединить элементы между собой болтами и дополнительно проварить швы.

Чтобы рама стала по настоящему надёжной конструкцией, можно установить поперечную балку, которая будет выполнять функцию дополнительного ребра жёсткости.

Рекомендуется сразу смонтировать к раме навесное устройство для работы с дополнительным оборудованием. Навеска может крепиться как к передней, так и к задней части рамы. Если самодельный минитрактор будет работать с прицепным оборудование, к задней части рамы приваривают фаркоп.

Ходовая часть

Для передних колёс можно купить две готовые ступицы с тормозами. Крепится передняя колёсная пара следующим образом: берётся кусок металлической трубы, который подходит по ширине к передней оси. К этой трубе крепятся колёсные ступицы.

По центру высверливается сквозное отверстие, через которое осуществляется крепёж к передней раме. После этого монтируются рулевые тяги, которые через червячный редуктор сопоставляются к раме. После закрепления редуктора устанавливается рулевая колонка.

Задняя ось устанавливается на запрессованные во втулки подшипники. На ось устанавливается шкив для передачи крутящего момента от двигателя. Колёса можно использовать от старого легкового автомобиля или оставить «родные», дополнив их ещё одной колёсной парой с другого мотоблока.

Стоит отметить, что рекомендуемый радиус колёс составляет 12-14 дюймов. Если поставить колёса меньшего радиуса, мини-трактор из мотоблока будет зарываться носом. Установка больших колёс отрицательно повлияет на управляемость и манёвренность машины.

Мини-трактор из мотоблока «Агро»

Обычно силовой агрегат устанавливают на переднюю часть рамы. Таким образом, мини-трактор поддерживает необходимый баланс при работе с прицепным оборудованием. На месте установки двигателя делается система крепления.

Помните, что вал отбора мощности должен располагаться соосно шкива на заднем мосту машины. Передача усилия проходит через ременную передачу. Чтобы облегчить регулировку и натяжение ремней, крепление двигателя рекомендуется делать плавающим.

Дополнительное оборудование

Собрав основную конструкцию, устанавливают тормозную систему и гидрораспределитель для работы с навесным оборудованием. Если самодельный мини-трактор будет передвигаться по дорогам, имеет смысл установить фары и габаритные огни. Это позволит избежать проблем с сотрудниками ДПС и облегчит работу в тёмное время суток.

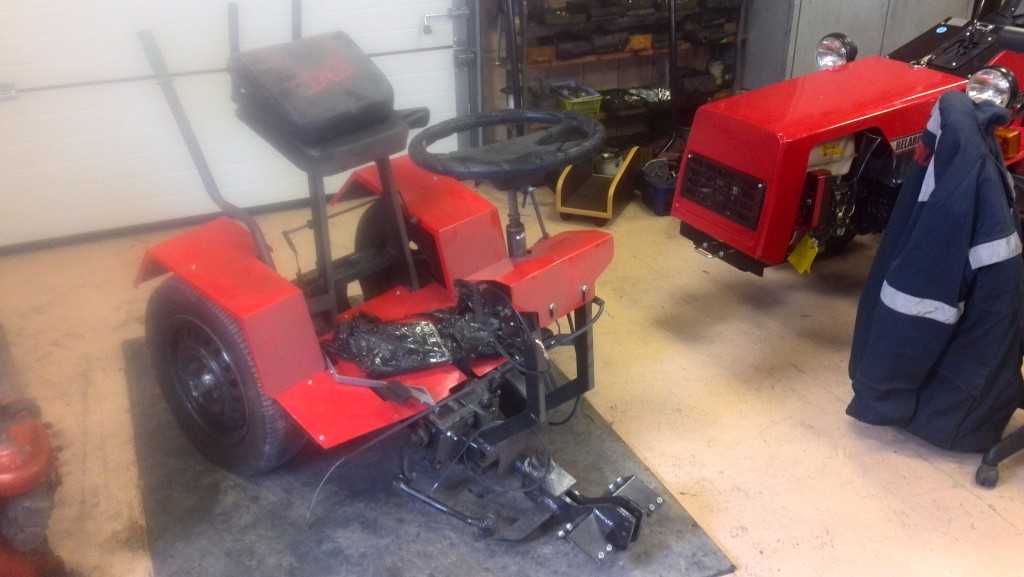

Чтобы придать мини-трактору более привлекательный вид, можно оснастить технику элементами обшивки и навесом от солнца. Дополнительный тюнинг делается исходя из личных предпочтений.

После сборки, мини-трактор должен пройти обкатку и можно приступать к работе.

Мини-трактор из мотоблока «МТЗ-05»

Как сделать минитрактор из мотоблока МТЗ?

Чтобы переделать мотоблоки данной марки также следует учитывать их конструкцию и возможности. Агрегаты МТЗ обладают достаточно высокой мощностью, что дает возможность сделать из них полноценный гусеничный мини-трактор. Он будет отличаться высокой проходимостью и отличным сцеплением с почвой, благодаря чему качество вспашки грунта у такой машины будет в разы выше, чем у колесных мини-тракторов.

Перед тем, как приступить к работе, обязательно изучите чертежи, в которых вы найдете всю требуемую для переделки информацию. Порядок действий при сборке минитрактора выглядит следующим образом:

1. Вначале переведите мотоблок в режим эксплуатации с косилкой;
2. После этого полностью демонтируйте переднюю площадку агрегата;
3. В передней части изготавливаемого мини-трактора установите гусеничный привод;
4. В нише, предназначенной для монтажа рулевой тяги, установите регулировочную тягу. Данный элемент увеличит жесткость всей конструкции;
5. К верхней части рамы приварите сиденье для водителя;
6. Рядом с мотором обустройте площадку для монтажа аккумулятора и гидрораспределителя.

Такой способ изготовления подойдет для переделки в маленькие тракторы мотоблоков МТЗ 05, МТЗ 09 и МТЗ 12. Каждый из них обладает достаточным запасом мощности, чтобы работать вместе с прицепом и навесным оборудованием одновременно.

Особенности конструкций

Перед началом выполнения работ необходимо подготовить все необходимые инструменты и создать чертеж. При самостоятельном изготовлении конструкций потребуются электрические инструменты. При отсутствии электроинструментов можно приобрести готовые комплектующие для модернизации. В таком случае потребуется только соединить комплектующие при помощи инструкции по сборке.

В зависимости от сферы применения модернизированный техники, определяют тип рамы. Если техника изготавливается для вспашки почвы повышенной твердости, то изготавливают цельнометаллическую раму. Такая конструкция позволяет выдерживать большой вес дополнительного оборудования. Недостатком конструкции является необходимость установки рулевой колонки и поворотных колесных механизмов.

При использовании трактора в ограниченных пространствах в садах, виноградниках и т.д. изготавливают составную раму. Переломка состоит из двух полурам.  Между собой рамы соединены шарнирным способом. Благодаря установленному шарниру, полурамы смещаются как в вертикальной, так и горизонтальной плоскости по отношению друг к другу. Это позволяет повысить маневренность машины и использовать ее в ограниченных пространствах.

Владельцы изготавливают модели как с передним, так и с задним расположением силового агрегата.  Установка двигателя в задней части минитрактора позволяет увеличить нагрузку на заднюю ось. Переднее расположение мотора  облегчает подключение рычагов управления.

Инструкция изготовления минитрактора

Чтобы вся работа прошла наилучшим образом и в короткие сроки, вам нужно четко следовать инструкции и чертежам. Первым делом необходимо из профилей сделать раму — это и будет основа для будущего агрегата. После этого на нее крепятся другие составляющие, как мотор, трансмиссия, ходовая часть.

Сам мотоблок «Агро» имеет один существенный недостаток — слабые надосевые дуги. Для мотоблока это не проблема, а вот для минитрактора — это достаточно критично. Особенно, если вы хотите перевозить в будущем большие тяжести.

Более подробно о каждой переделанной детали:

Ходовая часть. Для того, чтобы сделать передние колеса, вы можете купить уже готовые ступицы с тормозами. Чтобы прикрепить их, необходимо взять металлическую трубу, диаметр которой подходит к передней оси. К ней прикрепить ступицы. В центре высверлить отверстие, с помощью которого конструкция крепится к передней раме. Затем крепятся рулевые тяги с помощью червячного редуктора. Устанавливается рулевая колонка. Задняя ось устанавливается на запрессованные во втулки подшипники. Стоит отметить тот факт, что диаметр колес должен быть около 30 сантиметров. Если их взять меньшими, минитрактор будет попросту зарываться передней частью, а если большего —
агрегат станет неуправляемым;
Мотор. Обычно мотор устанавливается на переднюю часть конструкции, таким образом создавая правильное распределение тяжести во время работы с груженными прицепами. Для этого необходимо сделать грамотное крепление;
Рама. Рама необходима для того, чтобы установить дополнительные колеса. Для этого нужен кусок трубы

Ее диаметр особой роли не играет, важно лишь, чтобы труба выдерживала нагрузки, которые будут на нее оказываться. Еще один совет — если вы возьмете тяжелую трубу, это создаст лучшее сцепление минитрактора с поверхностью во время работы на земле;
Дополнительное оборудование

В последнюю очередь устанавливается тормозная система и гидрораспределитель для работы с навесным оборудованием.

После того, как вы соберете свой минитрактор, для завершения образа, чтобы сделать его более интересным, вы можете покрасить всю конструкцию. Краска к тому же защитит все части от коррозии. Затем проводится обкатка и агрегат готов к активному использованию.

Как видно, собрать минитрактор из мотоблока достаточно сложно, но все же сделать это своими руками сможет каждый. Возможно, у вас даже получится оборудование, которое по своим характеристикам превзойдет заводные экземпляры.

Минитрактор из мотоблока Нева

Переделка мотоблока в маленький трактор может немного отличаться. Все зависит от конструктивных особенностей мотоблока и его способностей. Рассмотрим принцип изготовления мини-трактора из мотоблоков марки Нева.

Как и в первом случае перед изготовлением минитрактора нужно изучить схемы. В них подробно указаны размеры элементов и порядок их монтажа при сборке. Порядок действий при переделке будет следующим:

1. Изготовление рамы осуществляется тем же образом, что и в первом случае. Для ее создания используйте трубы различного сечения. Крепление элементов каркаса осуществляется посредством болтов и сварки;
2. Далее переходите к изготовлению и монтажу ходовой части. Для установки задних колес используйте дополнительную ось, которую можно сделать из стальной трубы. В оба концы последней запрессуйте подшипники и втулки, которые будут оборудоваться задними колесами;
3. Далее трактор из мотоблока Нева нужно оборудовать мотором. При чем, установить двигатель можно, как в передней, так и в задней части рамы. Во втором случае переднюю и заднюю колесную базу минитрактора потребуется расширить;

В конце сделанный своими руками агрегат останется оснастить водительским сиденьем, приборами освещения и габаритными огнями. Благодаря небольшим размерам, готовый трактор будет обладать высокой маневренностью, что позволит эффективно использовать его в труднодоступных местах.

Как собрать минитрактор своими руками на базе мотоблока Нева — чертежи и схемы

Наличие мотоблока значительно упрощает обработку земли. Но не всегда удобно ходить за ним во время работы. Учитывая, что многие модели обладают достаточной мощностью – их собственники стараются улучшить конструкцию. Даже для профессионалов будет полезно знать, что собрать минитрактор не так уж сложно из мотоблока Нева. Чертежи и схемы для этого послужат основой, позволяющей сделать надежный и многофункциональный агрегат.

Общие рекомендации

На первом этапе нужно определиться с оптимальной моделью силового агрегата. Он должен иметь достаточный запас мощности, чтобы приводить в движение самодельную раму. Лучше всего для этого использовать модель Нева МБ-23С 9.0 PRO . Ее четырехтактный двигатель мощность 9 л.с. обеспечит требуемую тягу для обработки земли с помощью навесных инструментов – культиватора, плуга и т.д.

Мотоблок Нева МБ-23С 9.0 PRO

Если же в наличии есть модель с меньшей мощностью – можно вместо полноценной рамы сделать адаптер, как описано здесь. Он будет менее функционален, но зато улучшит комфорт эксплуатации мотоблока.

Что нужно для создания полноценного минитрактора? Сначала рассмотрим его основные компоненты.

• Рама. Изготавливается из подручного металлопроката. Поворотный механизм. Дисковая простейшая тормозная система. Сиденье и элементы кузова. Сцепка для установки навесного оборудования, система рычагов для управления ею.

Большую часть комплектующих можно приобрести в пунктах приема металлолома или на разборках автомобилей

При этом нужно обращать внимание на качество и отсутствие дефектов

Сначала определяются с функциями, которые должен выполнять минитрактор из мотоблока. Чаще всего выбирают универсальную схему, предусматривающую обработку земли и перевозку грузов. Для второго варианта потребуется прицеп, который можно изготовить самостоятельно или приобрести уже готовую модель.

Чертежи

Общая кинематическая схема

Для правильного сопряжения всех компонентов конструкции составляется кинематическая схема. В ней обязательно подробно описываются места соединения вала мотоблока с колесной парой. Желательно, чтобы привод был на заднюю ось – так трактор будет обладать лучшей проходимостью.

Важно, чтобы все детали минитрактора были правильно подобраны. В случае надобности можно выполнить их модернизацию – обработку на токарном станке

Нужно помнить, что от качества компонентов напрямую будет зависеть рабочих ресурс и эксплуатационные характеристики будущего трактора.

При выборе чертежной схемы следует обращать внимание на поворотный механизм. Этот узел может быть двух видов

• Перелом кузова. Отличается надежностью, но при этом рулевая колонка должна располагаться точно над узлом. Минитрактор, изготовленный по такому принципу, будет иметь малую маневренность на поворотах. Установка рулевых тяг. Для их монтажа потребуется больше времени и заводские комплектующие. Но при этом появиться возможность выбора места установки мотоблока (на передней или задней оси), а также значительно увеличится угол поворота.

Выбрав оптимальную схему можно приступать непосредственно к изготовлению агрегата.

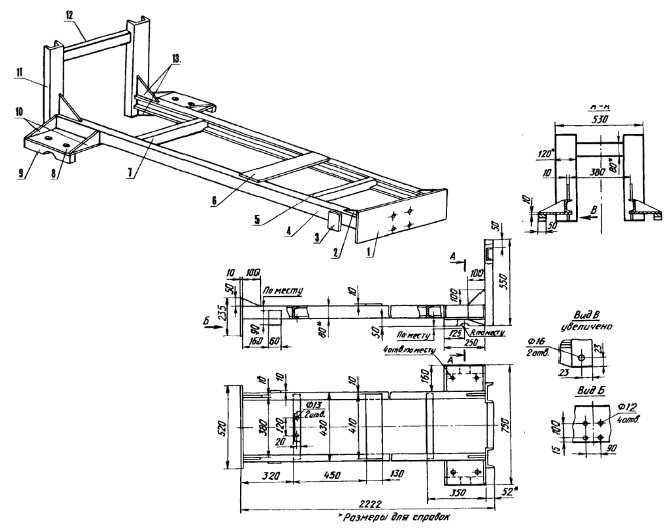

Чертеж рамы минитрактора

Делаем раму

Для самостоятельной сборки конструкции потребуется минимальный набор инструментов и комплектующих. Последние лучше всего выбирать по схеме, а в случае отсутствия каких-либо компонентов – вносить изменения в чертеж с учетом параметров комплектующих на замену.

• Металлопрокат для изготовления рамы. Используется труба квадратного сечения, уголки и швеллера. Для изготовления кузова рекомендуется применять стальной лист толщиной от 1,5 мм. Готовые компоненты подвески и поворотного механизма. Сварочный аппарат, электроды, «болгарка», дрель, измерительный инструмент.
