Сила в простоте

Лучшие фирмы опрыскивателей

Каждая из компаний производит технику для отдельной местности, особого климата и т.д. Например, для российских полей хорошо подходят машины отечественного разработчика «Заря». От зарубежных аналогов они отличаются бюджетностью, долговечностью. Среди других преимуществ можно выделить наличие:

1. Системы стабилизации, что позволяет работать на высокой скорости.
2. 4-ступенчатой системы фильтрации веществ.
3. Технологии окраски, защищающей металл от появления ржавчины.
4. Механизма для постоянного перемешивания жидкости.

Еще одной хорошей и разрекламированной в СМИ компанией является Jarmet. Она находится в Польше. Выпускает машины для химической обработки грядок и распыления жидких удобрений. Они снабжаются системой фильтрации (property protection), дополнительной емкостью для мытья рук, регулятором штанги оборудования с ручным или гидравлическим механизмом.

Из фирм, занимающихся самоходными опрыскивателями, выделяются:

1. Buhler-Versatile. Модель SX280 обладает вспомогательными штангами, имеет собственное программное обеспечение для упрощения обработки полей, а также автопилот. В машине используется мощный двигатель, соответствующий американскому стандарту по выбросу опасных веществ Tier 4. Транспорт поставляется с железными и полиуретановыми баками.
2. Case IH. Популярностью пользуется модель «Патриот», оборудованная системой стабилизации. Применяется подвеска, подстраивающаяся под изменения рельефа. Максимальная скорость достигает 48 км в час, а бак вмещает не больше 4500 тыс. л.

Оборудование в данных фирмах продается в розницу и оптом. В последнем случае предлагается скидка (10-30%).

Опрыскиватели на базе тракторов BELARUS

Навесные и прицепные опрыскивающие комплексы приводятся в движение базовыми шасси и используют в качестве привода насоса, формирующего воздушно-капельную смесь, устройство отбора мощности трактора.

При агрегировании оборудования с базовым трактором принципиальным является соответствие скорости вращения вала отбора мощности базовой машины скоростным показателям редуктора прицепного или навесного опрыскивателя.

Надежные, экономичные и простые в обслуживании машины производства торгового бренда BELARUS используются в качестве базовых агрегатов различных агротехнических комплексов, в том числе и устройств для химической обработки растений.

Среди предлагаемых рынками стран СНГ комплексов для химической обработки растений наиболее известными являются модели ЗУБР НШ и ПВ, ОВС-2000К/600/600С, ОП-2500-12/12К/18К и 24К, Р329 и Р329/10.

Навесные опрыскиватели штангового типа ЗУБР НШ «Фермер»

Адресованная владельцам небольших и средних аграрных предприятий серия механизированных навесных комплексов ЗУБР НШ включает в себя модификации, рассчитанные на работу с тракторами тягового уровня от 0,6 до 2.

Вошедшие в линейку модели НШ04.31.21/ 06.31.21/ 08.31.2 и 10.31.21 оснащены итальянскими, создающими давление 20 атмосфер, насосными агрегатами ZETA UDOR со скоростью перекачки жидкости от 85 до 100 литров в минуту и системой горизонтальной стабилизации штанги, повторяющей очертания рельефа обрабатываемой поверхности.

Двенадцати метровая раскладывающаяся вручную и с помощью механической лебедки штанга, поднимающаяся на высоту от 0,5 до 1,3 метра, устройство регулирования давления SZF “MOBI” и емкости для воды объемом от 400 до 1 тысячи литров позволяют агрегатам выполнять химическую обработку посевов на скорости от 2,5 до 6 км в час, разбрызгивая за смену активные вещества на площади 29 га.

По желанию заказчика агрегат комплектуется поднимаемой гидравлическими приводами штангой, оснащенной амортизаторами.

Основные эксплуатационно-технические характеристики агрегатов модельного ряда ЗУБР НШ:

голоса

Рейтинг статьи

Виды конструкций и принцип действия

Конструкция состоит из нескольких основных деталей — рамы, шасси, гидравлики и бака, содержащего жидкости. Последний всегда ставят в задней части машины. Распыление бывает струйным или в виде дождя. Есть 3 типа конструкций:

1. Опрыскиватель, поставленный на тракторную навеску. Его ставят на саму машину, однако из-за этого ограничен рабочий объем (не больше 800 л). Устройство может обработать линии шириной до 18 м. Данный вариант пользуется спросом в небольших или труднодоступных хозяйствах, потому что основными преимуществами являются компактность и подвижность. А из недостатков можно выделить только низкую производительность из-за того, что приходится часто пополнять бак.
2. Прицепное приспособление. Область применения — поля больше 1 тыс. га. Оно отличается от предыдущего вида тем, что здесь опрыскиватель нужно прицеплять к трактору. Рабочий объем достигает 2-3 тыс. л, однако водителю необходимо постоянно контролировать машину, т.к. она легко застревает в грязи и с трудом перемещается по неровному рельефу.
3. Самоходная машина. Это профессиональное и дорогое оборудование, специализирующееся на разбрызгивании пестицидов и воды. Используется только на больших плантациях (площадью от 1,5 тыс. га). Имеет максимальную производительность, но своими руками сделать прибор почти невозможно из-за сложности конструкции.

Разновидности опрыскивателей

Современная промышленность предлагает тракторные опрыскиватели самых разных модификаций с различными эксплуатационными характеристиками. Один из наиболее важных параметров для классификации оборудования – это способ установки на трактор. По этому основанию выделяют различные варианты разбрызгивателей.

Штанговые модели, фиксирующиеся на навеску шасси. Подобные установки обычно имеют баки объемом от 500 до 900 л и могут эффективно обрабатывать полосу шириной 10-20 м. Достоинство подобных агрегатов заключается в их маневренности, подвижности и компактности, а к числу минусов стоит отнести сравнительно малую производительность.

Модели, которые крепятся на трактор через прицепные приспособления. Эти разновидности распылителей обычно применяют для обработки растений инсектицидными и фунгицидными растворами на участках размером до 1 тысячи гектаров земли. Ширина обрабатываемой полосы при работе может достигать 36 метров. Объем бака, как правило, варьируется от 2 до 5 кубических метров. Такие приспособления популярны в странах Восточной Европы, особенно – в Польше (для обработки крупных сельскохозяйственных угодий).

Самоходные модели – к этой категории относят довольно габаритные изделия, которые получили широкое распространение на плантациях Америки и в странах Западной Европы. Это оборудование предназначено для обработки посевных площадей от 1 га, а его стоимость в разы превышает цены на другие типы опрыскивателей.

По размеру встроенного резервуара выделяют следующие виды опрыскивателей:

• ультрамалые – оборудованы баками объемом, не превышающим 5 кубических метров;
• малые – в таких моделях баки чуть объемнее, их емкость варьируется от 75 до 100 кубических метров;
• средние – соответствуют 100-200 кубическим метрам;
• большие – оснащаются емкостями более 200 кубических метров.

Чаще всего для тракторов используют две последние разновидности, реже применяется оборудование с меньшими габаритами – оно оптимальны в тех случаях, когда ширина междурядий на участке невелика (или для минитрактора).

По механизму работы тракторные опрыскиватели делятся на несколько видов.

Вентиляторные. В этом случае распыление воды происходит как результат действия струи воздуха, нагнетаемой встроенным вентилятором. Обычно они предназначены для обработки полей и высоких садовых культур.

Насосные. Работа начинается под действием нагнетаемого в бак давления, результатом таких процессов становится распространение пестицидов, удобрения и других типов жидкостей. Установки предназначены для опрыскивания овощных и злаковых культур. Стоит отдать предпочтение именно насосным модификациям, поскольку они более равномерно и эффективно распределяют жидкость, при этом отклонение довольно минимально (даже при сильном ветре).

С ЮГА ЕВРОПЫ

Прицепные опрыскиватели компании Nardi были разработаны с учетом текущих и будущих требований современного сельского хозяйства. Модели серии Rio оснащены передовыми технологиями, которые соответствуют строгим условиям и нормам защиты растений в сельском хозяйстве. В данную линейку включены машины с емкостью бака от 2500 до 5200 л на армированной стальной раме. В комплектацию входят полнодренажный полиэтиленовый бак с откидной крышкой и сетчатым фильтром под ней. Пропорциональный распределитель с пятью электроклапанами управляется бортовым компьютером. Стрелы штанг открываются гидравлически, ось агрегата регулируется по ширине, гидравлика также обеспечивает параллелограммный подъем стрелы. Смешивание раствора производится гидравлической мешалкой. Мембранный насос с предохранительным клапаном имеет рабочее давление 0–20 бар, обеспечивая давление распыления форсунки 0–20 бар. В качестве дополнительных опций на модели Rio Plus устанавливаются подвеска моста, комплект промывочного бака, механический маятниковый балансир с гидравлическим корректором дифферента и ось с газовыми амортизаторами.

Прицепные опрыскиватели серии Wonder являются флагманами модельного ряда компании Toselli. Они оснащены автоматической электронной рулевой осью, активными подвесками, несколькими высокотехнологичными инновационными решениями и предназначены для самых требовательных профессиональных пользователей. Раствор для бака объемом 4200 л с электронным регулированием количества смешивается многоточечным миксером и подается мембранным насосом со скоростью 400 л/мин. Ширина стрел с боковым складыванием составляет от 21 до 28 м. Они имеют автоматическую гидравлическую блокировку и индукционные противодрейфовые форсунки. Ходовая часть состоит из автоматической управляемой оси, разрывной системы и самовыравнивающейся активной подвески.

Опрыскиватель SprayMax компании Bargam в максимальной комплектации имеет бак объемом 6500 л, где внутреннее перемешивание происходит за счет работы 10 мешалок, расположенных на разной высоте. Электронный индикатор уровня бака видим со стороны машины и на мониторе в кабине. Внутренняя мойка имеет три мощные вращающиеся форсунки. Гидравлическая система состоит из девятифункционального блока электромагнитного клапана с компенсированным напором и подготовкой для измерения нагрузки для тракторов с насосом изменяемого потока и быстрых гидравлических шлангов с тракторным распределителем. Компьютер с цветным дисплеем на 5,7 дюйма обеспечивает семь функций для воды, девять — для масла и подготовлен для автоматического закрывания секций.

Таким образом, можно отметить, что одними из наиболее распространенных видов машин для внесения СЗР сегодня являются самоходные и прицепные опрыскиватели, которые имеют как преимущества, так и недостатки. В данном обзоре были рассмотрены основные представители сегмента прицепных штанговых машин. К их основным преимуществам, по сравнению с самоходными агрегатами, относятся конструктивная простота, более низкие эксплуатационные затраты и возможность сцепки с практически любым современным трактором. К тому же стоимость такого универсального орудия порой оказывается существенно меньше, чем самоходного собрата.

Как сделать самодельный опрыскиватель?

Навесное оборудование для минитрактора имеет огромное значение в возможностях данной техники. Именно благодаря инструментам аграрии могут выполнять все виды работ в садах, огородах и даже в процессе ухода за животными. Однако оборудование стоит немалых денег. Поэтому, если у вас есть необходимые инструменты, желание и умелые руки, вы с легкостью сможете сделать самодельный опрыскиватель своими руками из подручных материалов.

Любая конструкция опрыскивателя должна соответствовать определенным требованиям:

1. Объем бочки для жидкости должен соответствовать расходу удобрения по длине прогонов. В итоге вам не придется постоянно доливать удобрение;
2. Конструкция должна быть легкой в использовании и в хранении;
3. Распыление жидкостей должно быть мелким, однородным и точным, чтобы растения не получили ожог химическими веществами;
4. Распределение жидкостей должно быть равномерным вне зависимости от ширины междурядий, частоты посадки, и другое.

Вам понадобится:

• емкость из пластика. Можно даже взять в виде бочки;
• электрический насос;
• поливинилхлоридная трубка;
• уголки из стали;
• трубы с прямоугольным и круглым сечением.

Первым делом необходимо сварить раму, на которой крепятся трубки с распылителями. Здесь же располагается и бак для жидкостей. Внутри бака монтируется насос. Конструкция крепится к трактору таким образом, чтобы привод на насос шел через вал отбора мощности машины.

В продаже также можно найти все необходимое для самодельного опрыскивателя. Однако эти материалы будут стоить уже на порядок выше. В конструкции нет ничего сложного, с этой работой справится каждый мастер. Тут хоть и мотоблок, но он переделанный в минитрактор, а конструкция опрыскивателя подходит для обоих вариантов машин.

Создание своими руками

Изготовление техники своими руками для защиты полей от вредителей не требует специальных знаний и приспособлений. Хватит стандартных инструментов. Процесс займет 2-3 дня.

Расходники и инструменты

Мастеру понадобится ряд деталей:

1. Емкость. Ею может выступить пластиковая или деревянная бочка, но лучше выбрать металлический бак.
2. Толстые трубы с прямоугольным сечением.
3. Маленькая трубка из поливинилхлорида.
4. Железные уголки для монтажа.
5. Электрический насос.

Схема и сборка

Схемам и чертежам из интернета не стоит доверять, потому что неизвестен автор, его компетентность. Рекомендуется ознакомиться с документами профессионального оборудования.

Процесс сборки выглядит следующим образом:

1. Сначала сваривается рама из стальных уголков. Конструкцию необходимо дополнить трубками со сделанными в них отверстиями для разбрызгивания жидкости.
2. Устанавливается емкость для веществ. Ее необходимо прикрепить толстыми болтами, чтобы бак держался крепко.
3. Внутри резервуара остается подсоединить электрический насос.

При желании можно сделать штангу самодельного оборудования подвижной, что позволит проще и быстрее настраивать полив. Для ее производства необходимо взять винт, который используется в домкрате легкового автомобиля.

Монтаж на тракторе

Монтаж готового инструмента на сельхозтехнику не займет больше 5 минут. К площадке в задней части трактора болтами или путем сварки прикрепляется бак. Рекомендуется использовать первый вариант, т.к. в таком случае будет проще ремонтировать агрегат.

Навесной опрыскиватель на трактор. Разновидности, особенности конструкции

В сельскохозяйственной деятельности навесной опрыскиватель для трактора чаще всего используется для быстрой и действенной обработки полевых культур. С его помощью можно в самые сжатые сроки и с рациональным использованием химикатов выполнить удобрение растений или их защиту от разного рода вредителей.

Если говорить о разновидностях данного навесного оборудования, то в зависимости от принципа действия опрыскиватели для минитрактора делятся на вентиляторные (распыление жидкости под воздействием давления воздушной струи, которую создает специальный вентилятор) и насосные (распыление химикатов и удобрений под воздействием нагнетаемого давления).

Вентиляторные опрыскиватели тракторные в настоящее время широко используются для обработки, как полевых культур, так и многолетних растений, таких как виноград и плодовые деревья. Что касается насосных устройств, то они применяются для опрыскивания и удобрения овощей, а также всевозможных зерновых культур. Если говорить об основных требованиях, выдвигаемых к работе опрыскивателей, то тут стоит выделить следующее:

Максимально тонкое распыление жидкости для экономичного расхода химикатов и недопущения образования ожогов на листьях обрабатываемых культур.

• Опрыскиватель садовый тракторный должен обеспечивать качественную обработку раствором всего растения или той его части, которую необходимо защитить в момент выполнения обработки.
• Захват распыления должен быть равномерным и не подвергаться изменениям даже при порывистом ветре.
• Во время передвижения устройства растения не должны подвергаться повреждению.

Кроме того качественно изготовленный навесной опрыскиватель на трактор должен иметь удобную конструкцию, простую и понятную инструкцию по эксплуатации, а также удобную транспортировку.

Опрыскиватели навесные предназначены для работы с тракторами класса от 0,6 до 1,4 с силой тяги не менее 6 — 14 кН. Перед началом работ данное оборудование крепится к сцепке трактора в соответствии с инструкцией производителя. Для обеспечения бесперебойной работы вал опрыскивателя соединяется с валом отбора мощности трактора.

Самодельные опрыскиватели на трактор так и устройства производства известных компаний, благодаря большим габаритным размерам штанги и вместительному баку позволяют осуществлять обработку больших земляных участков предельно быстро и качественно без чрезмерного расхода растворов.

Если говорить о конструкции опрыскивателей, то здесь стоит выделить следующее:

• Емкость, оборудованная ребрами жесткости для предотвращения гидроударов;
• Стальная рама, на которую крепится бочка и остальное оснащение;
• Гидравлическая штанга;
• Дуги-предохранители (на флангах штанги);
• Амортизаторы;
• Гидравлический корректор;
• Насос или вентилятор;
• Распылитель с вмонтированными форсунками.

Контроль работы навесных опрыскивателей осуществляется посредством специального тумблера, установленного в кабине трактора, что исключает существенное вмешательство пользователя в процесс обработки растений. Стоит отметить, что в зависимости от модификации садовый опрыскиватель на трактор может оснащаться бочками, емкость которых составляет от двухсот до нескольких тысяч литров. Данная особенность позволяет выбрать устройство для оперативной и качественной обработки как относительно небольшого земельного участка, так и огромного поля.

Конструкция и принцип работы

Основные элементы машины:

• бак для раствора с откидной крышкой и сетчатым фильтром;
• душевой распылитель;
• гидравлическая мешалка;
• мембранный насос;
• блок ручного управления с регулирующим клапаном;
• манометр;
• распределительная штанга.

Для контроля уровня раствора в баке установлены поплавковый датчик, также проверку можно вести по показаниям шкалы уровнемера. Для очистки бака после работы предусмотрен душевой распылитель. Однородность раствора обеспечивается гидравлическим миксером (мешалкой). За подачу раствора отвечает насос ВП-280. Он обеспечивает скорость подачи до 240 л/мин и давление до 20 бар. Для приготовления концентрированного раствора из слаборастворимых в воде препаратов предусмотрен небольшой бак-смеситель.

Блок управления включает в себя регулирующий клапан, двухпозиционный кран, манометр и секционные клапаны, число которых соответствует числу секций штанги. С помощью клапанов корректируется давление раствора в общей системе в каждой секции штанги. Включение секций в работу и отключение обеспечивается специальными рычажками. Кран регулирует интенсивность перемешивания раствора в баке.

Насос – шестицилиндровый мембранного типа. Работает от вала отбора мощности трактора (частота ВОМ 540 мин-1) через привод.

Основа конструкции – металлическая сварная рама. На ней смонтирована рама держателя штанги с распределительными трубопроводами. Штанга складная, состоит из пяти секций (одна средняя и четыре боковых). Управлять раскладыванием штанги можно вручную с блока управления. На трубопроводах расположены форсунки с интервалом в 50 см, к которым подаётся раствор.

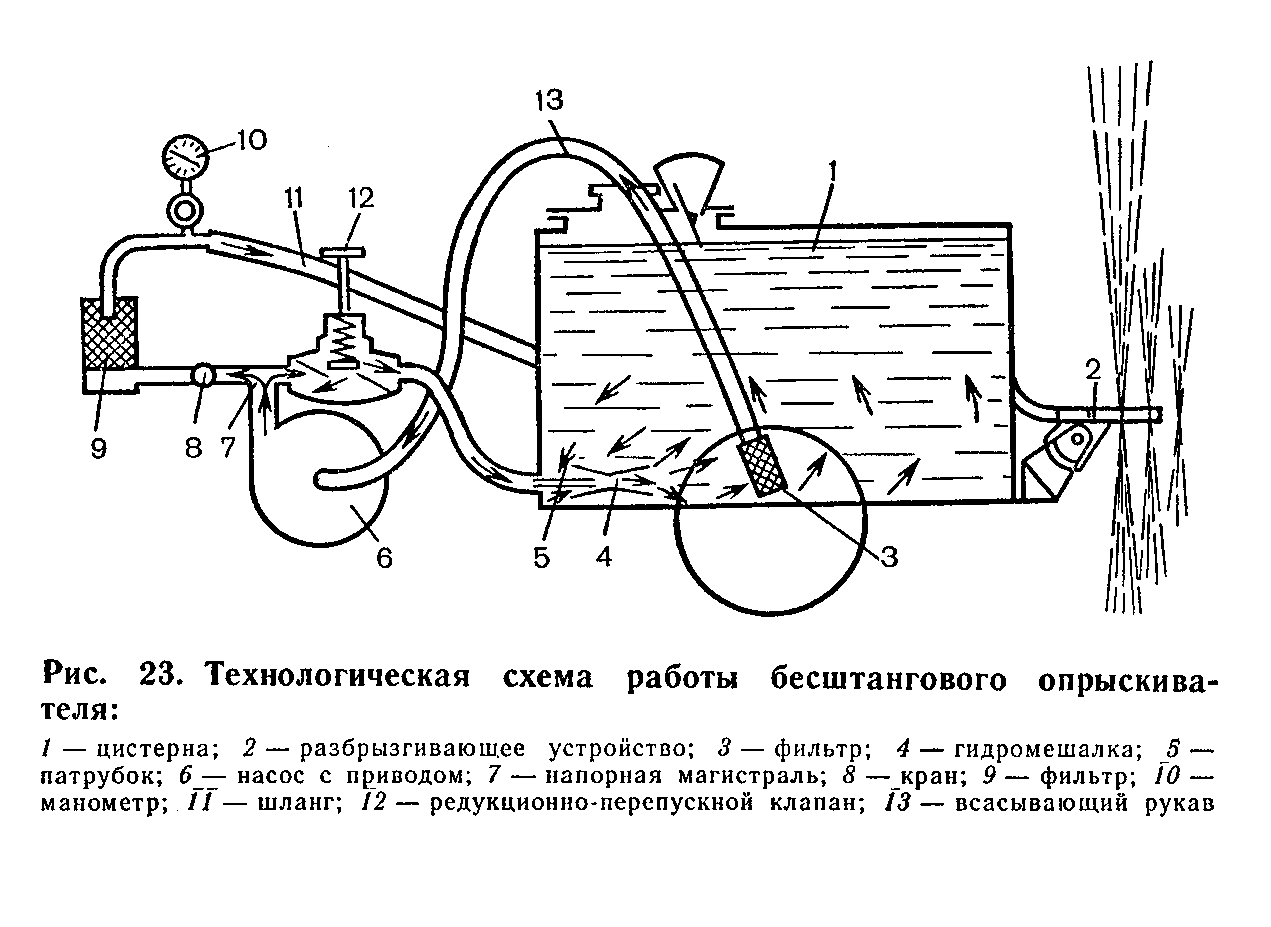

Принцип работы:

1. Раствор из бака всасывается насосом через бесступенчатый переключатель и всасывающий фильтр.
2. Насос под напором подает раствор через бесступенчатый переключатель и самоочищающийся фильтр к пневматическому блоку, на котором расположен регулирующий клапан.
3. От пневматического блока раствор подается на расходомер и далее к секционным клапанам блока управления, где распределяется по отдельным трубопроводам секций штанги.
4. Форсунки распыляют раствор на обрабатываемую поверхность (растения).

Правильно собранный навесной тракторный опрыскиватель обеспечивает:

• полное и равномерное опрыскивание растения или его части;
• равномерное распределение раствора по всей ширине захвата;
• тонкое распыление раствора (т. е. небольшой размер капель) для экономии пестицидов и предотвращения химических ожогов растений;
• постоянный расход раствора и стабильную концентрацию;
• удобство в работе.

Опрыскиватель прицепной Amazone UX 11 200: технические данные

Опрыскиватели с баком более 10 м3 уже ни для кого не являются чем-то нео­бычным — достаточное основание для фирмы Amazone, чтобы расширить свою линейку машин. Если прежде самой большой моделью была модель UX 6200 с емкостью бака 6 600 л, то теперь ею станет новый опрыскиватель UX 11200 с баком на 12 000 л. Разумеется, для этого понадобилась совершенно новая конструкция рамы с ходовым механизмом.

Поскольку специалисты компании, расположенной в Нижней Саксонии, не хотели идти ни на какие ком­промиссы, новый прицепной опрыскиватель Amazone UX 11 200 посажен на тандемное шасси BPW на гидравлической подвеске с механизмом выравнивания и стабилизации колебаний. Эта конструкция с расстоянием между осями  в 2,15 м выдерживает осевую нагрузку до 20 т (и опорную нагрузку в 3 т) и позволяет устанавливать колеса высотой 1,95 м. Поэтому при ширине колеи 2,25 м можно использовать колеса размером 650/75 R 38. В качестве альтернативы при оснащении „узкими” колесами (520/85 R 42) и колеей 2 м можно получить разрешение двигаться со скоростью 40 км/ч.

Помимо этого, благодаря высоким колесам нет необходимости в специальных шинах — по данным Amazone, достаточно установить обычные шины с „елочным” рисунком протектора и коэффициентом нагрузки „159 B”, чтобы иметь допуск езды по дороге с полностью заполненном баком. И тогда, залив в бак даже 11,5 м3 жидкого нитрата аммония, это не приведет к перегрузке — очень хорошо! Поскольку, несмотря на порожний вес, равный 7,8 т (при ширине захвата 36 м), нагрузка на отдельные оси у опрыскивателя UX 11200 меньше, чем у модели UX 6200 (порожний вес — 4,5 т).

Новое рулевое управление с поворотными кулаками всех колес в модели UX 11200 инженеры Amazone назвали Double-Trail. Принудительное управление, соединенное с гидравлической системой Loadsensing, регулируется посредством датчика поворота, спрятанного в дышле. Он соединен через прочную штангу с шаровым тягово-сцепным устройством диаметром 50 мм и сцепным шаром „K80“.

Навесной опрыскиватель для трактора своими руками

Для того чтобы существенно сэкономить и получить в свое распоряжение опрыскиватель с оптимально подходящими характеристиками можно попробовать смастерить подобное устройство самостоятельно. Для того чтобы сделать самодельные опрыскиватели картофеля на трактора вам не понадобятся дорогостоящие запчасти или большой набор инструментов.

Чтобы создать опрыскиватель своими руками на трактор от компрессора вам понадобится:

• емкость из пластика с необходимым объемом;
• уголки стальные с круглым типом сечения;
• уголки стальные с прямоугольным сечением;
• твердая трубка из ПВХ;
• гибкая трубка из ПВХ;
• электрический насос.

Узнать о том, как сделать опрыскиватель своими руками на трактор вы можете в сети интернет. Сегодня большое количество сайтов предлагает понятные и простые пошаговые инструкции, разобраться в которых может даже человек без соответствующих навыков.
