Как сделать мини-трактор и навесное оборудование своими руками: виды плугов и изготовление навески на трактор

Виды навесок

Навеска на минитрактор своими руками изготавливается из профиля из стали. Лучшие метод изготовления – сварка. Должно получиться оборудование для подсоединения любого рабочего оборудования.

Чаще всего применяется трехточечная насадка. Она обеспечивает легкое движение оборудования в различных геометрических плоскостях. Практически все сельскохозяйственное оборудование разработано так, чтобы к нему можно было подсоединить трехточечные насадки.

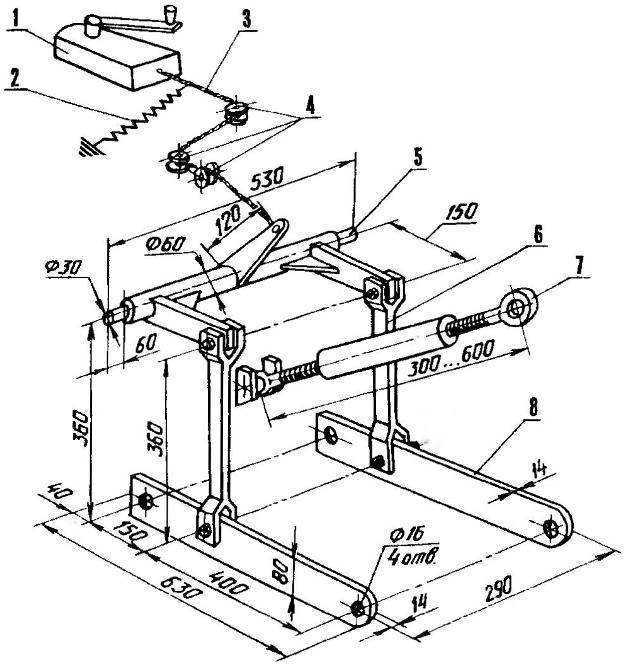

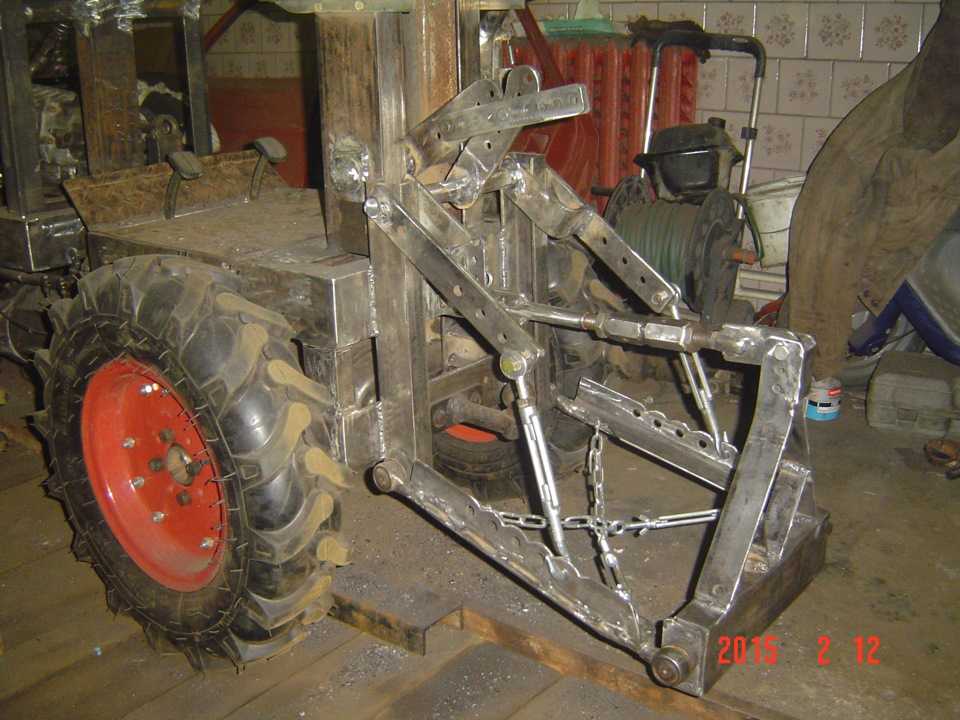

Трехточечная навеска на минитрактор

Исключением является мини-трактор, у которого есть гусеничный ход. Для такого агрегата обычно применяют универсальную насадку, которая в случае необходимости может легко трансформироваться в двухточечную.

Самодельное навесное оборудование для минитракторов помогает увеличить производительность и расширить спектр возможностей тракторной техники при выполнении сельскохозяйственных, строительных и коммунальных работ.

Для присоединения дополнительного оборудования минитракторы оборудованы задней навеской (МТЗ 82, 595, 05, 330 и т.д.). Данное устройство состоит из:

наружного рычага;
кронштейна поворотного вала;
верхней тяги;
раскоса;
нижней тяги;
проушины;
стяжки и оси.

По типу дополнительное оборудование можно разделить на следующие группы:

для подготовки почвы к посадке;
для ухода за урожаем;
для сбора урожая.

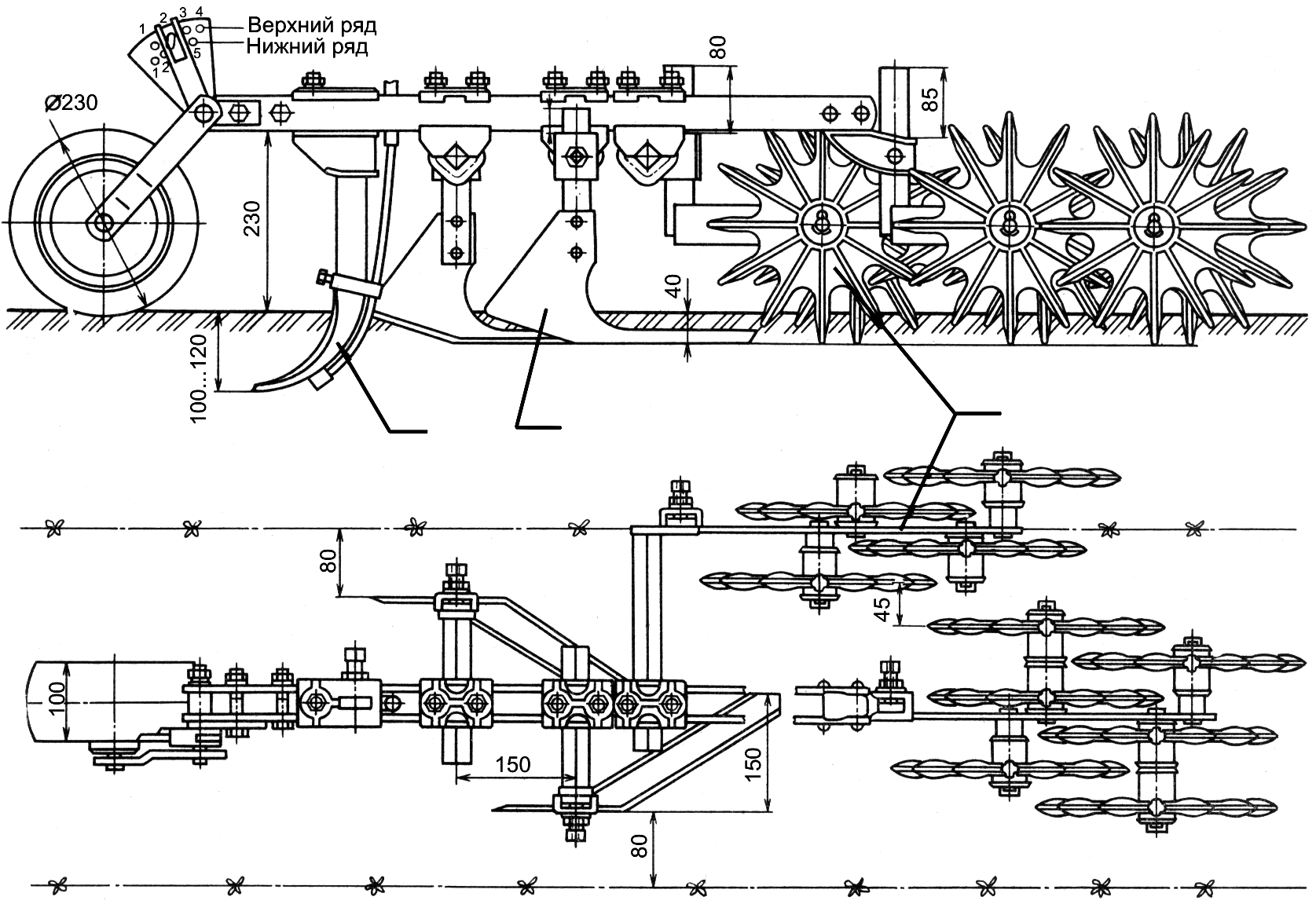

Для подготовки почвы к посадке семян и корнеплодов используют дискатор, почвофрезы, культиваторы и бороны. Для их установки на технику необходима трехточечная навеска.

Данные приспособления помогают разрыхлить почву, избавиться от сорняков и предотвратить ветровую эрозию земли.

При изготовлении таких навесок соблюдайте следующие рекомендации:

Для увеличения срока эксплуатации дополнительного оборудования и минитрактора используемые материалы подвергаются антикоррозийной обработке.
Рекомендуется установить прополочную или рыхлительную лапу. Это поможет выровнять борозды, которые остаются после ножа.

Оборудование, которое упрощает посадку зерновых и овощных культур:

Сеялка. Состоит из устройств, формирующих борозды, резервуара для семян и механизма, который разбрасывает эти семена и присыпает их землей.
Картофелесажалка. С ее помощью формируют глубокую ровную борозду, в которую при помощи труб прямоугольного сечения подаются семенные овощи, а установленный механизм присыпает их грунтом.
Скомбинировав навесной бур и резервуар для саженцев, можно упростить формирование рядов. Размеры зависят от предполагаемого объема работ.

Навески для ухода за урожаем:

Грабли-ворошилки. Используются для сгребания травы из прокосов, ворошения скошенной массы, сдваивания валов. Они состоят из колес, зубьев и каркаса, на котором все это крепится.
Гидравлические грабли. Сгребают скошенную массу при высокой влажности (до 80%). Состоят из металлической рамы, зубьев и ротора. Уровень производительности будет зависеть от мощности двигателя технического средства.
Прополочный культиватор. Рабочий узел этого агрегата — рама опорного типа, которая с одной стороны крепится к трактору, а с другой — опирается на широкие колеса.
Измельчители скашиваемой травы, например мульчер.

Для этих целей рекомендуется использовать следующее оборудование:

Опрыскиватель. Состоит из двух колес, основы (на которой находится бак и помпа), бака (в него заливается вода), помпы, складных штанг, форсунок. Данное оборудование бывает двух типов: которое будет разбрызгивать жидкость в виде тумана (мелкие капли, равномерно покрывающие растение) или в виде струи (используется для питания корней).
Навесной бункер для внесения удобрений. Предназначен для внутрипочвенного внесения сыпучих минеральных удобрений. Состоит из поворотных осей, каркаса конусообразной формы, механизма подачи удобрений.

Для сбора урожая используется картофелекопалка. Она бывает нескольких видов:

Транспортерная. Зарывается зубьями в грунт, выталкивая корнеплоды на поверхность, после чего урожай собирается вручную. Отличается от других моделей наличием транспортерной ленты. Проходя по конвейеру, корнеплоды хорошо очищаются от остатков грунта.
Барабанная. Данный тип картофелекопалки повреждает клубни во время сбора, но хорошо очищает их от грунта. Конструкция состоит из зубьев, каркаса в виде барабана и механизма сбора картофеля.
Вибрационная (грохотная). Активный нож подрезает пласт почвы с клубнями, который поступает на вибрационный стол, где корнеплоды очищаются от земли.

Что такое навеска и можно ли ее сделать самостоятельно?

Навесной механизм для мототрактора — это узел, с помощью которого к технике крепится навесное оборудование. Некоторые виды данной конструкции также могут обеспечивать передачу мощности от мотора к сложному инструменту, как, например, сеялка.

Навеска на мототрактор должна обладать подвижностью, позволяющей инструментам в полной мере справляться с поставленными задачи, но при этом она должна быть надежной. Подвижность может быть обеспечена в двух плоскостях:

в вертикальной. Необходима для перестраивания оборудования из рабочего состояния в транспортное, и наоборот;
в горизонтальной. Необходима для сокращения выноса при подруливании.

Задняя навеска не имеет гидравлический привод, хотя и можно встретить подобные экземпляры. Подъем осуществляется за счет зубчатой передачи и электричества. Можно переделать навеску на минитрактор своими руками из мотоблока по трехточечной схеме. Трехточка отличается достаточно жестким креплением навесного оборудования для мототрактора. Ее применяют при работе трактора с широкозахватными инструментами.

Навеска для минитрактора состоит из множества элементов, как подъемный вал, подъемные рычаги, два раскоса, упорный рычаг, две ограничительные цепи, три тяги (центральный винт навески, нижняя, верхняя).

Сделать самодельную навеску на минитрактор не составит большого труда. По схеме вы сможете понять все ее устройство, подобрать необходимые инструменты и материалы

Важно, чтобы размер навески подходил под ваш мототрактор, чтобы в будущем не возникло проблем в процессе обработки земли

Как сделать отвал для минитрактора своими руками?

Прежде чем приступить к изготовлению отвала, необходимо обзавестись такими инструментами:

Плоскогубцами;
Дрелью и болгаркой;
Сваркой;
Ключами и отвёртками;
Крепёжными элементами: гайками, болтами, винтами и заклёпками.

Также понадобится стальная бочка на 200 литров и полосы из стали и резины.

Лопата на минитрактор изготовляется по следующей схеме:

Бочка разрезается на три части для получения деталей для лопаты;
Две части свариваются по контуру. Получается изделие с толщиной три миллиметра;
Нижняя часть отвала усиливается ножом;
Нож изготовляется из стальной полосы толщиной пять миллиметров, длиной в соответствии с захватом отвала;
В ноже просверливаются отверстия с диаметром 5-6 миллиметров и на расстоянии в 10-12 сантиметров. На них будет закреплена предохранительная резиновая полоса;
Ширина лопаты напрямую зависит от мощности и размеров минитрактора. Готовый отвал не должен выходить за границы агрегата более чем на 40 сантиметров с каждой стороны;
Специальные продольные упоры используются для укрепления устройства. Нужны квадратные стальные трубы с сечением 40*40. Трубы привариваются ниже середины отвала;
По низу отвала закрепляется кожух из резины для предотвращения трения устройства с поверхностью.

Чертежи с указанными размерами позволят изготовить самодельный отвал на минитрактор корректно и быстро.

Самодельное оборудование любого типа должно крепиться максимально надёжно. С помощью специального механизма навес поднимается на необходимую высоту.

Конструкция крепления лопаты-отвала:

Продольные элементы свариваются в А-образную конструкцию;
Около средней перемычки закрепляется кронштейн;
В качестве гидравлики больше всего подойдёт гидравлический цилиндр од тракторного прицепного 2ПТС-4.

Сборка всей конструкции воедино:

Отвал присоединяется в нижней части через переднее соединение подшипников в двух сквозных втулках;
Отвал в верхней части соединяется через гидравлический узел;
Управление выводится в кабину и фиксируется пультом или рычагом.

Если следовать несложным схемам изготовления, самодельный отвал по параметрам и качеству будет практически идентичный заводским аналогам.

Ковш универсальный навесной

Самодельный КУН на минитрактор – это один из видов фронтальных погрузчиков. Он незаменим в том случае, когда требуется перевезти или куда-то загрузить большие объемы сыпучих (и не только) материалов, например, песок, щебенку или зерно.

Сам по себе минитрактор отличается размерами от полноценного трактора. Использование ковша позволяет сделать из простого тягача универсальную технику для самых разных типов работ.

Фронтальные погрузчики имеют целый ряд достоинств:

легкое техническое обслуживание;
надежность;
легкость монтажа и демонтажа оборудования;
серьезная грузоподъемность для небольшого по размерам трактора;
простота управления за счет усиленной гидравлики.

Изготовление ковша

Купить ковш для минитрактора можно в любом магазине техники, однако это не самое дешевое удовольствие, поэтому проще сделать его своими руками. Особых знаний или материалов здесь не понадобится. Для работы необходимо запастись чертежами, болгаркой, сварочным аппаратом и самим материалом.

Совет! Лучше всего для этих целей подойдет металлический лист с толщиной от 6 мм и трубы различного диаметра.

Для начала следует сделать крепеж. Он приваривается к коробке и двигателю, снизу для усиления приваривается металлический уголок.
Сам КУН делается из кусков листового металла. Гнуть лист под форму ковша не имеет смысла. Гораздо проще отрезать прямоугольники нужного размера и сварить их между собой так, чтобы получился ковш. От качества швов зависит долговечность изделия. В качестве стоек лучше воспользоваться трубами диаметром 100 мм, а для тяг — 50 мм.
Следующий этап – установка гидроусилителя. Для большей подвижности рекомендуется использовать трубу диаметром 30 мм (он не должен быть больше 50 мм, иначе трубы будут плохо двигаться внутри друг друга).
Теперь опору приваривают к передней части трактора и объединяют со стойками, для усиления используют «косынки».
Для контроля поворота ковша используется цилиндр. Его обычно устанавливают справа от ковша.

Техника безопасности при работе с ковшом

Сделать ковш для минитрактора не очень тяжело, главное, обладать знаниями и опытом в работе со сваркой, уметь работать с чертежами. Чтобы навесное оборудование работало правильно, нужно ответственно подойти к работе и сделать все строго по плану, в противном случае результат может не соответствовать ожиданиям, а сам минитрактор с КУНом будет представлять опасность для оператора.

Совет! При возникновении сомнений в успехе мероприятия следует воздержаться от самостоятельного изготовления КУНа и приобрести его в магазине.

Для обеспечения безопасности во время работы стоит соблюдать правила эксплуатации:

использовать КУН можно только по прямому назначению;
при работе следует внимательно следить за ковшом;
во время движения с нагруженным ковшом держать его нужно в опущенном состоянии, то есть около земли.

Изготовление навесного оборудования

Покупать навесы для мотоблока для небольшого дачника будет очень неудобно. Все оборудование дачник или фермер может сделать самостоятельно в домашних условиях, применив немного смекалки. Большинство оборудования достаточно простое, и его делают практически из того, что есть под рукой.

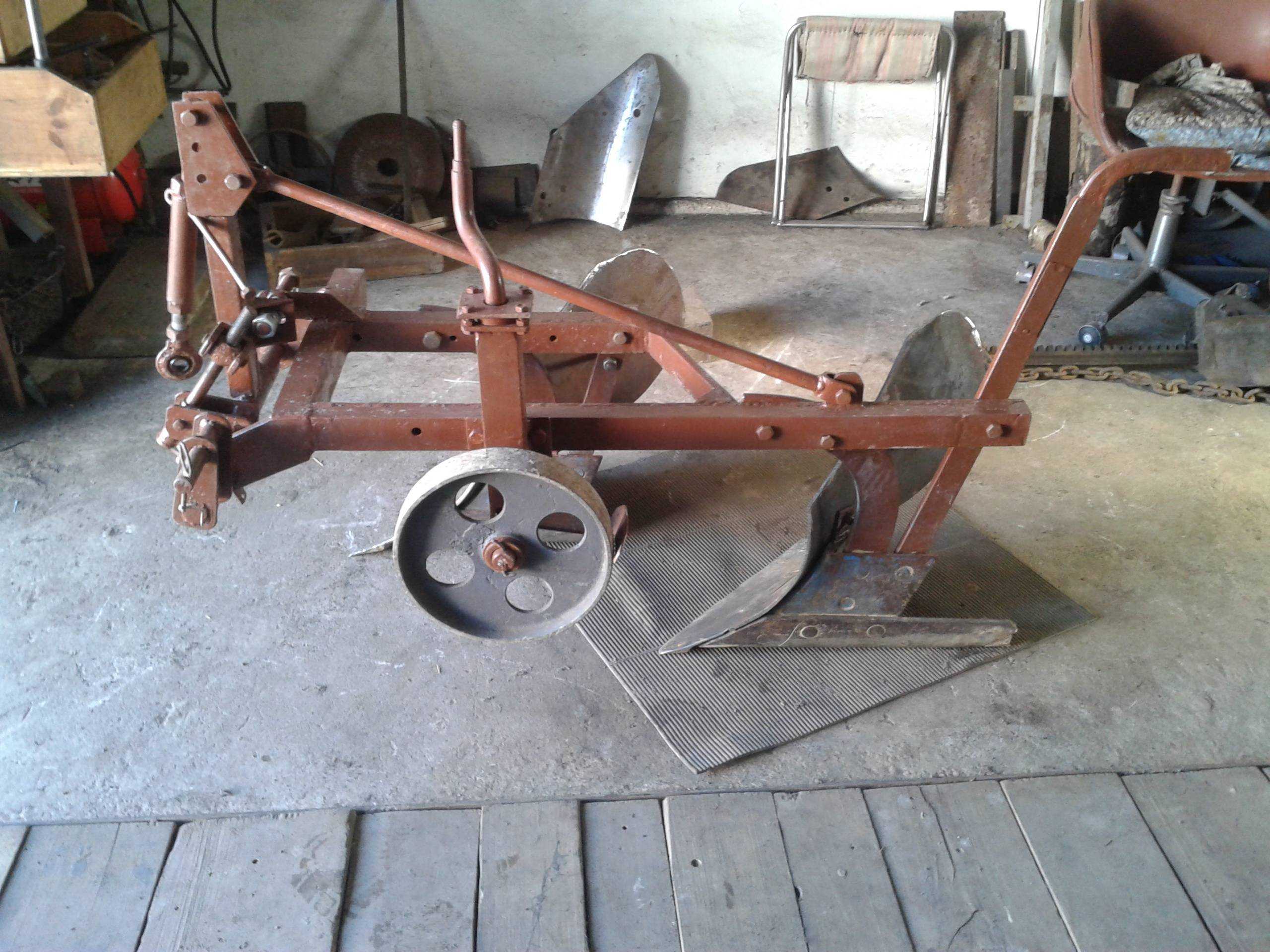

Перед тем, как сделать плуг на минитрактор своими руками чертежи и размеры нужно внимательно выучить и подобрать наиболее оптимальный. Смастерить оборудование будет легче при наличии готовой заводской схемы.

Изготовление окучника

Для этого надо взять 2 диска из металла с толщиной в 2 мм и расположить их так, чтобы они открывались наружу. Когда угол будет подобран, их закрепляют болтами или просто заваривают. Дальше его просто закрепляют на сцепке.

Картофелесажалка

Устройство этого агрегата напоминает окучник. Сверху у него есть чаша, в которую засыпаются картофельные клубни. Из специального отверстия они попадают в землю.

Для изготовления домашней картофелесажалки нужно собрать колеса, ось, штифты, бункер, звездочки, механизм для регулировки. Все это крепится на раму.

Спереди колеса закрываются пластиной из металла, иначе картофель будет выпадать из бункера в то время, когда этого не нужно. Снизу бункер затягивается резиной, чтобы картофель не выпадал.

Как сделать ковш на минитрактор? Для этого нужны жесть и внутренние стойки. 2 боковые и внутренние стойки образуют ковш. К ним привинчивают штанги.

Фрезы, плуг

Это одно из главнейших оборудований. Фрезы применяют для обработки мягкой и постоянно обрабатываемой почвы. Самодельный плуг для минитрактора больше подходит для работы с жесткими почвами. Чтобы сделать самодельный плуг, нужно взять пластину толщиной от 3 до 5 мм и трубу с пятимиллиметровыми стенками.

Пластина затачивается ножом, наподобие косы. Далее болгаркой вытачивается отвал. Режущая часть – это рабочий элемент косы, отбиваемой на наковальне.

Фрезы применяют для обработки мягкой и постоянно обрабатываемой почвы

Все детали склеиваются между собой с обязательным соблюдением углов. Лемех накладывают на стальной лист. Приваривать эти элементы надо точечно с двух сторон.

Важно! Лемех с валом надо стыковать очень плотно. Между ними не должно быть никаких зазоров

Изготовление адаптера-прицепа

Конструкция этого аппарата включает в себя:

раму из металла;
сцепку;
штангу поперечную;
раскосы;
стойки, ось, колеса;
инструменты для управления;
прицеп или тележку;
место для оператора и подключения дополнительных механизмов.

Рама делается из трубы (длина – от 1,5 до 1,7 м). С одного конца приваривается сцепка, с другого – штанга. К штанге прикрепляются стойки для колес, раскос.

Для управления устройствами применяют рычаги. Переключая их, можно установить оптимальное положение навесного оборудования. Дополнительный рычаг устанавливается для регулировки прилагаемого усилия.

Длина дышла зависит от мощности мотоблока. Мощность двигателя влияет на размер колес. Дополнительно монтируется гидравлик.

Навеска для мини трактора ДВС и иных агрегатов легко делается самостоятельно. Она подходит практически ко всему сельскохозяйственному оборудованию, существенно облегчает и удешевляет все работы на даче или на ферме. Правильное использование оборудования продлевает срок службы мотоблока.

http://stroy-podskazka.ru/minitraktory/navesnoe-oborudovanie/i-naveska-svoimi-rukami/http://traktoramira.ru/traktora/minitraktora/naveska-na-minitraktor-svoimi-rukami-chertezhi-i-razmery.htmlhttp://specmahina.ru/traktor/naveska-svoimi-rukami.htmlhttp://7ogorod.ru/prochee/naveska-na-minitraktor-svoimi-rukami.html

голоса

Рейтинг статьи

1 Особенности навесного оборудования

Навеска для минитрактора служит вспомогательным средством, чтобы машина могла использоваться не только в поле, но и выполнять различные задачи. Навесное оборудование на МТЗ лишает необходимости арендовать или закупать дополнительные машины, а следовательно, навеска на минитрактор размеры капитальных затрат снижает в значительной степени, что выручает многих сельхозпроизводителей.

Благодаря широкому спектру агрегатов белорусского производителя одна машина может использоваться для совершения:

заготовки кормов;
обработки земли;
уборки и чистки территорий;
ухода за овощными культурами, клубневыми;
транспортировки грузов и т.п.

Навесной плуг МТЗ для минитрактора

Более мощные модели оснащаются приборами для рытья траншей, котлованов, а также планировки территории. Для трактора МТЗ созданы следующие механизмы заводского изготовления:

бороны, окучники;
культиватор;
обычные и поворотные плуги;
сеялки с функциями рыхления и окучивания почвы;
картофелекопалки;
сенокосилки, кусторезы;
прицепы;
разбрасыватели удобрений;
картофелесажалки и подобные.

Навесное оборудование не входит в комплект поставки, поэтому, исходя из нужд конкретного хозяйства и специализации, навески МТЗ заказываются отдельно покупателем техники. Оно активируется с помощью гидравлической системы минитрактора или от ВОМ. Функционал и разнообразие подобных изделий определяет область применения сельхозмашин. Например, наличие следующих рабочих органов в линейке позволяет применять технику и навесное оборудование к ним в строительных целях, коммунальном хозяйстве:

бульдозерный отвал;
фронтальный и вилочный погрузчики;
ковш для рытья траншей;
снегоочиститель;
коммунальная щетка.

Рабочие механизмы для МТЗ разрабатываются с учетом техособенностей той или иной модели: скорости движения, мощности мотора, числа ведущих колес, массы, габаритов. Именно поэтому комплектация трактора заводскими приборами делает его более комфортабельным, многофункциональным, практичным транспортным средством.

Варианты навесного оборудования для минитрактора МТЗ

Приобретая ту или иную модель минитрактора и навесное оборудование для него, учтите такие параметры:

Тип крепления. Большую распространенность получила трехточечная техника. Трехточечный тип крепления давно используется на большинстве промышленных минитракторах, в моделях с мощностью 20 л.с. и более. Одноточечный тип крепления также активно применяется и справляется с необходимым спектром операций. Минимальная мощность машины

Взять во внимание этот параметр необходимо, поскольку не все маломощные минитракторы могут агрегироваться с любой навеской. Некоторые агрегаты требуют более сильных машин

ВОМ (вал отбора мощности) – узел, который передает вращение от двигателя к навесному оборудованию на тракторе

Он имеет определенную частоту вращения. Максимальная совместимость с навеской будет обеспечена за счет вращения в 540 об/мин.

Расположение ВОМ также играет важную роль. Он бывает задний и передний. Задний – самая востребованная вариация, так как именно к нему присоединяется навесное оборудование, главным предназначением которого является обработка земли. Задний ВОМ дает возможность подключения таких органов, как: культиватор, снегоуборщик, косилка, щетка и т.д. Механика, имеющая оба вида вала отбора мощности, позволяет агрегировать минитрактор практически с каждым известным на сегодня агрегатом.

Пошаговая инструкция

Если навеска для минитрактора изготавливается в мастерской, тогда понадобятся тиски и наковальня. По готовой выкройке вырезается лист металла (толщина 3 мм). Затем детали загибаются. При выполнении данной работы соблюдается максимальная точность.

Для упрощения поставленной задачи используется труба либо баллон. Нижняя часть отвала и режущий элемент усиливаются металлической лентой (толщина 5 мм). Для ее фиксации используют потайные заклепки либо сварочный аппарат. Затем производится зачистка поверхности. С противоположной стороны приваривается держатель (длина до 40 см). Чтобы обрабатывать почву на разной глубине, рекомендуется обустроить в держателе 3-4 отверстия.

Для изготовления корпуса используется стальная труба прямоугольного сечения. Длина корпуса должна колебаться в пределах 0,5-1 м (с учетом количества навесной конструкции). С одной стороны трубы монтируется фланец (для фиксации каркаса к технике). С противоположной стороны монтируется рабочая часть плуга на болты.

Если изготавливается тяжелый плуг, тогда предусматривается монтаж двух колес. Их располагают относительно линии оси так, чтобы обеспечить равновесие плуга в процессе эксплуатации и снизить нагрузку на минитрактор.

При серьезном подходе минитрактор может стать серьезным помощником как фермеру-профессионалу, так и садовнику или огороднику любителю. Современная промышленность предлагает мимнитрактора буквально на любой объем аграрного производства, с учетом любой специфики. Однако цена нового фирменного минитрактора, к сожалению, доступна далеко не каждому. Существуют различные способы экономии на приобретении средства механизации аграрного труда.

Минитрактор из мотоблока

Например, можно заказать через сеть Интернет минитрактор из Китая и стран Юго-Восточной Азии. Можно воспользоваться онлайн-биржами и приобрести технику, бывшую в употреблении. Но даже такие сокращенные траты могут показаться избыточными для тех, кто занимается садом или огородом на любительском уровне, однако нуждается в «железной» поддержке своего нелегкого труда.

Что такое навеска?

В этом случае может стать полезен трактор, собранный из мотоблока.

Виды и их конструктивные особенности

Отвалом на мини-трактор называют вид дополнительного навесного оборудования, который выглядит подобно ковшу. Несмотря на одинаковое предназначение – убирать снежный покров, лопата бывает нескольких разновидностей.

Передний

Этот вариант навески имеет в своей конструкции гидроцилиндр, благодаря чему осуществляется запуск агрегата. Такое оборудование выполняет предназначение бульдозера, так как имеет переднюю навеску. Мини-трактор имеет большой вес, поэтому во время запуска лопаты могут возникать некоторые трудности при перевозках. Мини-трактор с передним типом отвала характеризуется маневренностью, качественной гидравликой. При помощи данного агрегата можно осуществлять расчистку снега, выравнивание дорожек, разравнивание площадок. Крепление переднего отвала происходит в специальном месте, которое предусматривает конструкция трактора.

Задненавесной

Грейдерный тип оборудования определяется как задненавесной. Процесс запуска происходит при помощи задней навески. Агрегат характеризуется наличием поворотного механизма и ступиц. Задненавесное оборудование можно подсоединить к любой марке мини-тракторов. Крепление происходит благодаря трехточечной крепежной системе.

В отличие от предыдущего варианта, данный вид навески не имеет гидроцилиндра. Очищение участков снега происходит при помощи заднего хода машины. Оборудование производится из качественных материалов, поэтому имеет возможность выполнять самые сложные задачи. Задненавесной отвал для мини-трактора используется в сфере сельского хозяйства, а также коммунальной. С помощью такой техники можно ухаживать за парковочной территорией, участками около школ и другими.

Основными характеристиками отвалов для мини-трактора разнообразных моделей можно назвать следующие:

вес, который составляет от 65 до 105 кг;
ширина – от 1, 2 до 2 метров;
мощность агрегат, которая может составлять не меньше чем 16 лошадиных сил.

Приемная сцепка, установленная на погрузчике — время трактора с Тимом

Нам часто приходится перемещать наш прицеп во дворе или ставить его в навес для хранения или обслуживания. Мы обнаружили, что передняя сцепка обеспечивает несколько ключевых преимуществ для этих быстрых перемещений.

Во-первых, использование погрузчика для подсоединения означает, что домкрат прицепа не нужно поднимать и опускать. Погрузчик может очень быстро поднять тягово-сцепное устройство, переместить его и снова опустить.

Во-вторых, при движении вперед легче зацепиться, чем при движении задним ходом, так как легче добиться регулировки влево/вправо.

Третье и, вероятно, самое большое преимущество заключается в том, что прицеп можно точно позиционировать при необходимости. Например, наш сарайчик маленький, каждый сантиметр на счету. Когда мы ставим прицеп, нам нужно, чтобы он был оптимально расположен. Прицепом НАМНОГО легче управлять, если он прикреплен к передней части трактора. Видео ниже продемонстрирует легкость управления прицепом при движении вперед.

Я сосредоточусь на версиях с креплением на погрузчик, а не на версиях на раме из-за дополнительной гибкости подъема прицепа с помощью погрузчика, а не подъема/опускания домкрата. Однако, если у вас нет погрузчика, вы все равно можете воспользоваться преимуществами точной навигации прицепа. Один из наших любимых поставщиков, компания Heavy Hitch, предлагает 2-дюймовый ресивер для передней части тракторов Deere 1-й серии. Если у вас нет загрузчика, это может быть отличным вариантом для вас.

Крюки Кена с болтовым креплением

Давайте рассмотрим некоторые варианты погрузчика. Ken’s Bolt On Hooks предлагает простую и эффективную приемную сцепку, монтируемую на ковше. С этой опцией я бы порекомендовал получить вариант «опорная пластина», так как ковш погрузчика несколько тонкий в верхней части, где будет установлен ресивер. Этот вариант отлично подходит, если вес дышла вашего прицепа относительно небольшой. Легкая сталь на ковше не может выдерживать большие нагрузки, прикладываемые к верхней части/центру ковша.

У меня есть эта сцепка на ведре. Посмотрите несколько видеороликов, например «Берег ручья Ширли», чтобы увидеть его.

Artillian

Artillian предлагает два варианта рам вил для поддонов. Если вы покупаете новые вилки, последнее поколение рамы грузоподъемностью 3000 фунтов имеет встроенный 2-дюймовый приемник. Если у вас уже есть рама грузоподъемностью 2300 фунтов (как у меня), вы можете добавить к раме 2-дюймовый адаптер сцепки приемника. Любой из этих вариантов даст прочная и гибкая сцепка приемника. Кристи называет это «вариантом кадиллака».

Если вы еще не приобрели вилки Artillian, сцепка ресивера может стать хорошей причиной для перехода на раму грузоподъемностью 3000 фунтов.

Крепления Titan

Другой подход заключается в использовании специальной приемной сцепки JD Quick Attach. Простота снятия ведра делает этот вариант привлекательным. Эта пластина лежала горизонтально для хранения, и ее можно было легко поднять с помощью функции наклона погрузчика. Такой подход может затруднить обзор сцепного устройства, когда вы пытаетесь зацепить прицеп, так как большая пластина, скорее всего, закроет вам обзор. (Спасибо Кристи за указание на это)!

Titan также продает версию этой приемной пластины для установки на бортовой погрузчик.

Наконец, вариант, который мы демонстрируем (и модифицируем) в этом видео. Эта опция добавляет 2-дюймовый ресивер прямо на одну из вилок. Этот вариант недорогой, легкий и простой в установке. Наименее любимая часть Кристи — отвратительные рождественские цвета!

Тот, который я купил, также шел со страховочной цепью. Однако на момент написания этой статьи эта версия недоступна.

Как сделать погрузчик на минитрактор своими руками?

Самодельный погрузчик на минитрактор обязательно состоит из трех основных элементов.

В их число входит:

ковш;
подъемный гидравлический механизм;
устройство управления и крепления ковша.

Очень важно перед сборкой погрузчика правильно рассчитать его вес. Он должен быть ниже массы минитрактора

В противном случае загруженная конструкция перевесит хозяйственную машину, и она может опрокинуться.

Алгоритм работ при сборке погрузчика выглядит следующим образом:

Сначала необходимо сделать ковш. Это один из самых простых этапов. Для этого нужно взять куски стальных пластин, толщиной не менее 6 мм. По бокам нужно приварить треугольные стенки, которые предотвращают высыпание материала. К нижней пластине потребуется приварить стержни, которые улучшат захват перевозимого сырья;
После этого нужно изготовить гидравлическую подъемную систему. Для ее сборки необходимо сделать 4 рычага, 4 гидравлических подъемника и стрелу. Сделать подъемники достаточно сложно без наличия необходимого оборудования. В связи с этим лучше купить уже готовые механизмы. Рычаги можно сделать из квадратной трубы подходящего сечения. Собирать стрелу лучше всего из П-образных швеллеров. Одной стороной конструкция крепиться к минитрактору, а другой – к ковшу;
Для сборки всего погрузчика потребуются различные крепежные узлы. В процессе изготовления следует правильно определить центр тяжести оборудования. Это предотвратит опрокидывание самодельной техники. Детально о сборке погрузчика расскажет видео.

В процессе изготовлении самодельного погрузчика одно из самых важных условий – это расчет и соблюдение всех пропорций. Придерживаясь их, фермер сможет сделать оборудование, которое будет максимально эффективным и полностью безопасным при эксплуатации.
