Виды ягодосборников, обзор популярных моделей

Особенности конструкции

Промышленники выпускают готовые модели сборника ягод. Однако большинство моделей делают из пластика или из тонкого легко гнущегося металла. При сборе урожая изделия повреждаются и ломаются.

Конструкция комбайна для ягод напоминает емкость с гребнем. Ведь кусты при сборе урожая «вычесывают». Ягоды остаются в приемнике, а ветки освобождаются от плодов. Ценятся модели, которые позволяют собирать урожай с минимальными повреждениями ветвей, т. к. в дальнейшем придется долго перебирать ягоды. Комбайны подходят для сбора следующих ягод

• смородина;
• клюква;
• брусника;
• черника;
• морошка;
• крыжовник.

Большинство дачников предпочитает самодельные конструкции комбайна. Они более надежные и долговечные. Короб делают из фанеры или дерева, а зубья из нержавеющего прута. Спицы продевают сквозь ветви и вычесывают ягоды, которые опускаются в приемник. Правильно изготовленный комбайн для сбора ягод может прослужить пять лет и более.

Внимание! Чтобы при сборе урожая плоды не повреждались, спицы с краев округляют. Чтобы вилы не отгибались и падали ягоды, прут делают из прочной стали, сечением 3 мм

Чертежи, размеры комбайнов для сборки ягод

Простой ковш со сборником и гребнем позволяет качественно и быстро собирать ягоды. Длина гребенки составляет 10-15 см, расстояние между зубьями 5 мм.

Ковши оснащают ручками из древесины, такая деталь не дает руке скользить и удобна в работе

Когда контейнер достаточно наполнен, ягоды пересыпают в ведро. Чтобы из совка не высыпался урожай, между гребнем и сборником устанавливают перегородку на шарнирах.

Подобные модели не подходят для сбора земляники, клубники и малины

Размеры ковша разнообразные. Наиболее удобными для работы специалисты считают комбайны со следующими параметрами:

• основание (сборник) – 7*15 см;
• боковины – 15-20*25-30 см;
• расстояние между зубьями – 5-6 мм;
• высота конструкции – 10 см.

Нижнюю стенку мастера делают из металлической сетки, деревянных брусочков и гребня

Виды приспособлений для снятия плодов

Самые большие и сочные фрукты вырастают на вершинах деревьев, ближе к солнцу.

Часто бывает так, что фрукты невозможно снять без специальных приспособлений, которые облегчают труд, и сокращают время сбора урожая.

Для этого создан целый арсенал различных приемов и инструментов, начиная с простых (лестницы, корзины, крюки), заканчивая специальным промышленным оборудованием (платформы).

Самый простой способ снимать плоды – встряхивать деревья и затем собирать упавшие фрукты.

Этот метод можно использовать для сбора вишни, орехов и т.п.

Для этого расстилают брезент на землю под ветвями дерева.

При встряхивании дерева используют защитные головные уборы — мотоциклетные или строительные шлемы.

Очевидные достоинства — быстрота и простота являются и самым большим недостатком этого метода, так как фрукты и ветви дерева при встряхивании могут быть повреждены.

Приспособление для встряхивания веток — это длинные стержни, в конце которых прикрепляют два крюка.

Они позволяют наклонять отдельные ветви и снимать высоковисящие плоды.

Крюки используют для всех видов фруктовых деревьев.

Для труднодоступных фруктов также используют лестницы и телескопические секаторы.

Секатор – это нож на длинной ручке.

Достоинство этого метода в том, что он не дает повредить ветви.

Однако фрукты, упавшие на землю, могут быть деформированы.

Самое распространенное приспособление для снятия плодов – это плодосъемник другое его название плодосборник или фруктоснималка.

Важная часть этого инструмента — длинная ручка (стержень), позволяющая снимать урожай даже с самой верхушки деревьев.

Стержень может быть из дерева или пластика.

Особенно удобен телескопический стержень, то есть ручка с регулируемой длиной.

При съеме плодосборником фрукт после отделения от веточки падает в корзинку.

Съемник используется для снятия всех видов фруктов, как одноплодных, так и гроздей винограда и др.

Для сбора урожая в промышленном масштабе применяют специальную технику и машины.

Некоторые из них позволяют снимать плоды с деревьев, а другие собирают фрукты, уже находящиеся на земле.

Промышленные веревочные шейкеры встряхивают деревья с помощью тросов.

Шейкеры могут быть прикреплены к задней части трактора.

Гидравлические встряхиватели деревьев оснащены захватывающим рычагом, который держит ствол дерева или толстые ветки.

Мнения о таких шейкерах расходятся.

Некоторые инженеры считают, что вибрация стимулирует рост корней.

С другой стороны, возникают опасения, что встряхивание повреждает дерево, и сокращает срок его жизни.

Применяют также передвижные платформы-подъемники для перемещения людей, собирающих урожай.

Такие платформы работают даже на небольших склонах.

Вакуумный аппарат

Аппарат подходит для сбора садовых, лесных ягод и даже орехов. Принцип действия вакуумного агрегата похож на работу обычного пылесоса.

Конструкция

Устройство состоит из пластикового корпуса, к которому крепится насадка в виде длинной трубки, заканчивающаяся гребёнкой. При поднесении конца трубы к ягодному кусту гребнем подцепляются плоды.

Затем, с помощью бензинового двигателя, загоняются внутрь насадки, попадают в бункер, предназначенный для сбора ягод. А листья и ветки, случайно попавшие внутрь, выдуваются обратно. Прибор крепится на спину сборщика ягод с помощью ремней и напоминает рюкзак.

Принцип работы вакуумного сборника прост, не требует специальных навыков и подходит для ягод практически любых размеров.

Модели

• Комбайн АП БМП г. Вологда — самый популярный вакуумный ягодосборник на отечественном рынке. В комплект входят дополнительные насадки: для брусники, черники и для клюквы и садовых ягод. Используется также и для сбора смородины, крыжовника. Справляется и с лесным орехом. Длина шланга воздуховода 1,2метра. Вес агрегата 10 кг. На российском рынке у этого комбайна не существует конкурентов.
• Итальянские механизмы марки «Cifarelli» можно применять для сбора ягод и орехов. В комплекте не входят насадки. Двигатель работает на бензине. Вес составляет около 13 кг.

Иностранные аналоги ориентированы больше на сбор плодов оливы, винограда.

Другие модели вакуумных комбайнов собираются кустарным способом на основе одного патента. Основой служит обычный пылесос с трубкой, воздуховодом и вместительным отсеком для сбора мусора.

Плюсы и минусы

Плюсы:

• не мешает при движении;
• руки остаются свободными;
• не надо наклоняться к каждому кусту;
• увеличивается скорость сбора ягод, тратится меньше сил.

Минусы:

стоимость порядка 30-37 тыс. рублей.

Плюсы и минусы приборов для сбора черники

Выглядит приспособление как небольшой контейнер с гребнем на конце. Комбайн как расчёска проскальзывает между веточками кустарника, захватывает плоды, отделяя их от стеблей с помощью «кошек» – специальных крюков изогнутой формы. Преимущество аппарата – ускорение сбора ягод и упрощение процедуры. Пользователь механизма меньше устаёт. Начинающий сборщик за 7-8 часов способен собрать до 12 кг черники, голубики или других ягод.

Простое приспособление фабричного изготовления стоит недорого – около тысячи рублей, что позволяет окупить его уже в первый день сбора. Кроме того, сделать комбайн можно самостоятельно из подручных материалов. Есть у приспособления и отрицательные стороны: повреждение ягод, кустарников. При сборе таким методом обрываются молодые побеги с листьями, что приводит к снижению плодоношения.

Механический

Это усовершенствованный вариант ручных моделей. Несколько дополнительных опций, сконструированных своими руками или добавленных с помощью квалифицированного мастера, улучшат приспособление, сделают его более удобным и практичным.

Модели

Приделанный к ручному ковшу длинный черенок помогает не наклоняться, а рычажок, привязанный к заслонке, при нажатии опускает её и не даёт ягодам выпадать наружу.

На первый взгляд напоминает совок для мусора на длинной палке. Подходит для сбора диких ягод и крыжовника.

Наши умельцы продают в интернете необычный вариант комбайна, сделанного своими руками. Выглядит она как садовая двухколёсная тачка с мотором и загребающими лопастями впереди.

На ровной поверхности собирает клюкву, чернику, голубику, бруснику.

Но в лесных условиях, на кочках и пеньках, на такой машине не развернёшься.

Цены таких устройств договорные.

Как сделать стакан-комбайн для сбора ягод своими руками

Простейшую модель изготавливают из шашлычных шпажек и листа фанеры. Для работы подойдут два небольших отрезка 10*10 см. Порядок изготовления стакана-комбайна для сбора ягод:

1. Из фанеры вырезают два круга. Из одной детали выбирают середину, оставив ободок шириной 0,7-1 см. В обеих заготовках проделывают отверстия сверлом 3 мм, с шагом 5 мм. Детали тщательно зашлифовывают наждачной бумагой. Обрабатывают влагоотталкивающим составом.

   На основы наносят столярный клей и вставляют шпажки сначала в кольцо, затем в донце

2. Сбор урожая производят, помещая ветку в стакан. Ягоды будут отрываться от плодоножки и падать в комбайн.

   Конструкция недолговечна, т. к. качество шпажек слабое, они быстро ломаются под воздействием веток

Как сделать грабли-комбайн для сбора ягод своими руками

Еще один вариант ручного сборщика. Для изготовления потребуются оцинкованное железо и спицы из нержавеющей стали. Порядок работы:

1. По выбранному чертежу вырезают детали. Для этого маркером наносят разметку на оцинкованный лист. Из полос делают держатели для спиц. Для этого на отрезок кладут кусок фанеры или железа толщиной 0,5см и отрезок через нее перегибают пополам.

   С шагом 5 мм при помощи болгарки и диска по металлу проделывают насечки, глубиной 2-3 мм для установки спиц

2. С каждого конца отрезают 2 см в один слой для удобства крепления. Получившийся сегмент крепят к полоскам 5*18 см (боковины).

   Вставляют спицы в отверстия и поочередно запаивают оловом для фиксации к одной и второй полоске

3. Отрезок алюминиевой трубы с двух концов сплющивают. Поперек крепят полоски к центру, шириной 1 см.

   На концах отрезкой высверливают отверстия и загибают на 1,5 см

4. Спицы выравнивают по уровню на одну длину 5-7 см. По углам боковин проделывают отверстия. Крепят ручку к торцам.

   Кончики спиц загибают в форме дуги

Внимание! При работе с электроинструментами следует соблюдать технику безопасности. Надевают защитные перчатки, очки и фартук

Чтобы ягоды не скатывались на землю, к задней стенке крепят мешок из холщовой ткани. Некоторые умельцы отрезают часть штанины от старых плотных джинсов, сшивают отверстие с одной стороны, а другую часть крепят к днищу при помощи бечевки или проволоки.

Ручные виды

Их называют также хапуга, совок, ручной комбайн или плодосборник. Чаще используются для сбора диких ягод: черники, брусники, клюквы.

На садовом участке им собирают чёрную, красную и белую смородину, крыжовник.

Для работы ручными плодосборниками нужна сноровка. Подцепить ягоды, не повредив ветки и стебель, сразу не у каждого ягодника получится.

Небольшое количество листков в любом случае попадает внутрь ковша. Стебли и сам куст остаются на месте без повреждений. Навык аккуратного сбора ягод вырабатывается постепенно.

Конструкция

Иногда добавляют заслонку, которая при опускании не даёт ягодам выкатываться обратно наружу из ковшика. В некоторых моделях добавлен плотный мешочек, который крепится к задней стенке ковшика. Ягоды, попавшие в мешок, не высыпаются обратно. Гребень крепится к нижнему краю ковша.

Ручка располагается на противоположной стенке. Размер зубьев и расстояние между ними зависит от вида ягод, для сбора которых предназначен прибор. Зубья имеют разную форму: плоские, круглые, загнутые или прямые, слегка заостренные на конце либо притупленные. Зазоры между ними могут быть от 3мм или больше.

Из каких материалов производят

По материалам изготовления все ручные комбайны делятся на

• пластиковые;
• металлические;

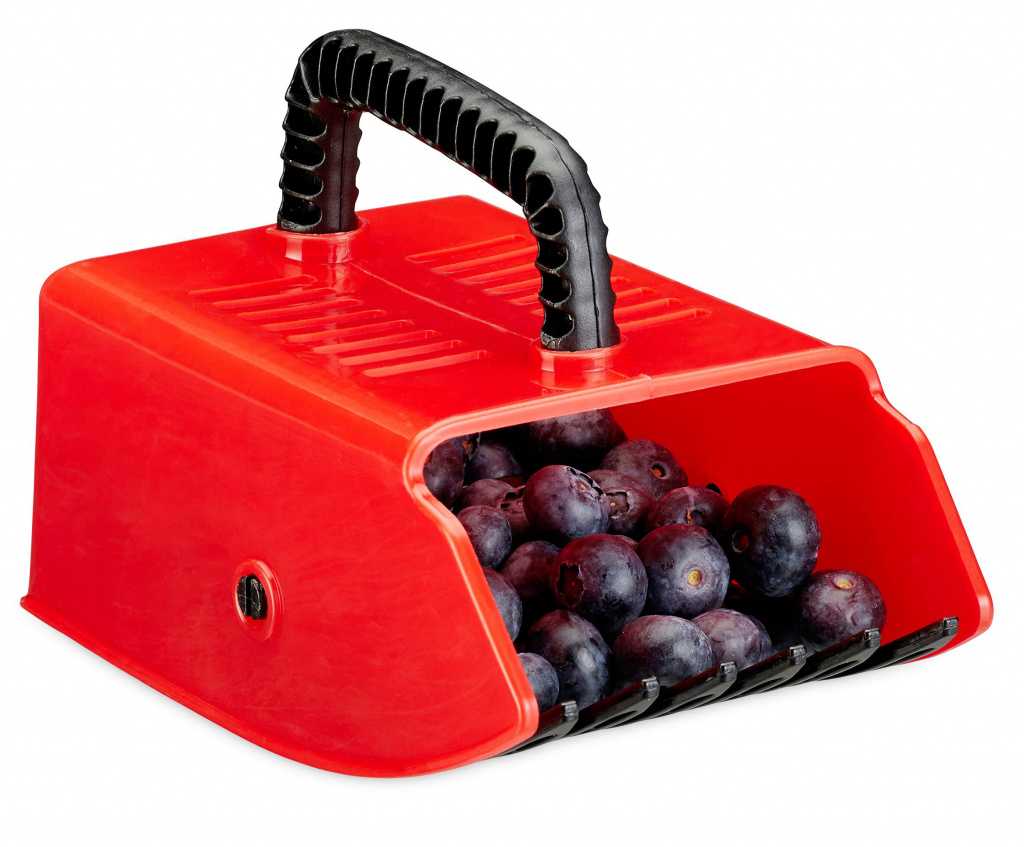

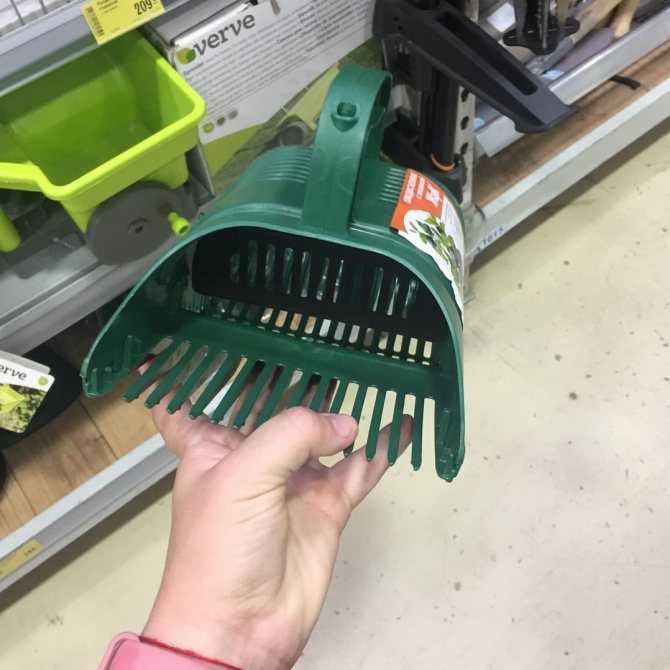

Пластиковые комбайны лёгкие, весят от 100 до 300 г. Ручка не давит на ладонь и не натирает мозоли. Отлично подходит детям. Они с удовольствием пользуются возможностью быстро и без усилий собирать любимые ягоды. Сомнение вызывает хрупкость материала: гребень сломается, если случайно приложить лишние усилия.

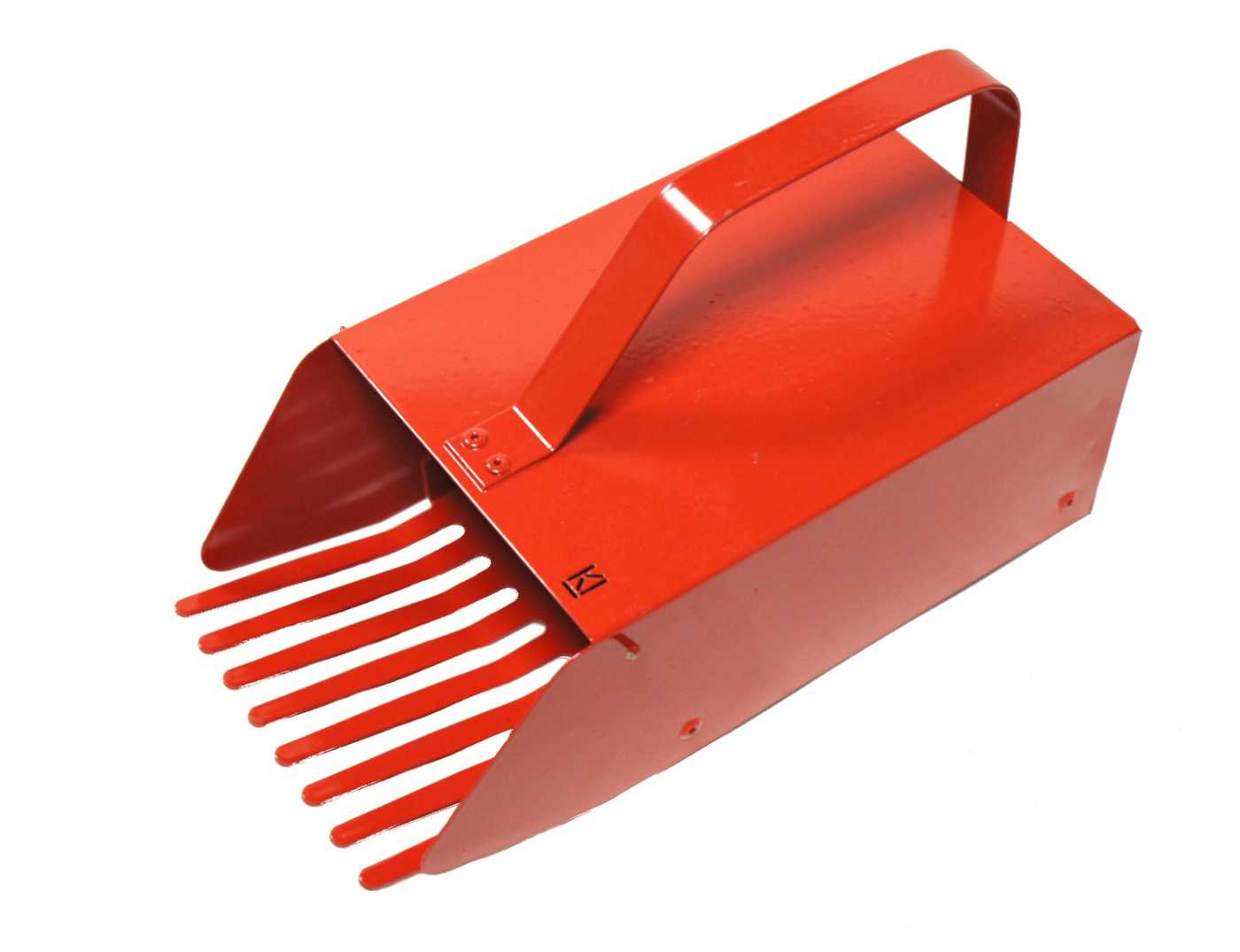

Плодосборник из металла надёжен, зубья гребёнки не сломаются от малейших перегрузок. Вес около 600г доставит определённые неудобства при долгом сборе урожая.

Следует обратить внимание на усовершенствование ручки: чтобы удобнее удерживать ковш, намотайте на неё ткань или изоленту. Тогда даже долгое использование не повредит ладони.

Модели ручных комбайнов

Предназначенные для сбора черники, брусники, клюквы, смородины, крыжовника ручные ягодосборники представлены различными моделями.

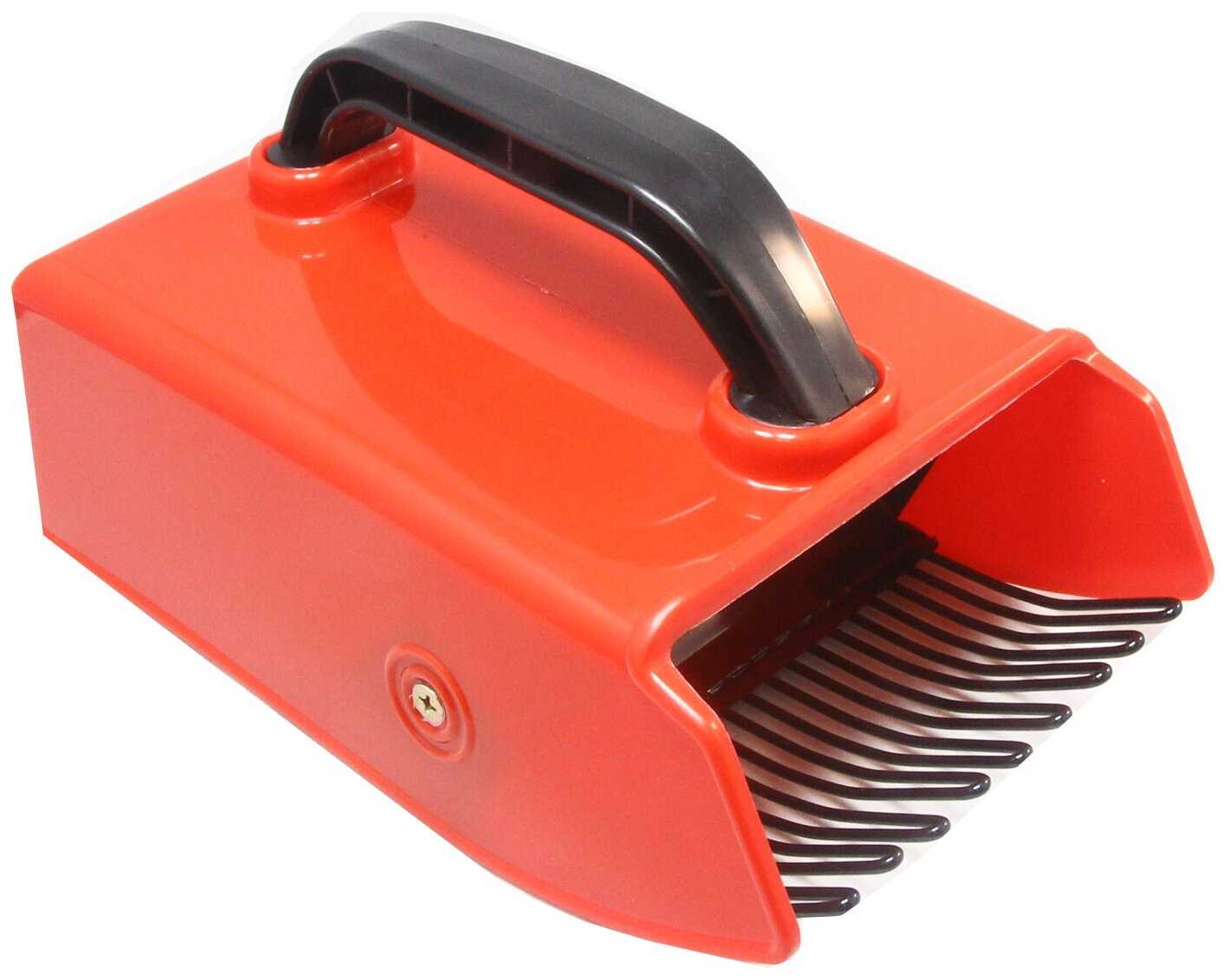

Отечественные «Жук» и «Гардения», самые популярные виды ручного пластикового комбайна. К достоинствам относят наличие заслонки, фигурную ручку, и мелкие отверстия в днище ковша, через которые мелкие ветки и листья падают наружу. Средняя цена 300 руб.

Вариант «Жук профи». Широкое входное отверстие увеличено почти в два раза. Количество собранных ягод возрастёт, а время, потраченное на эту работу, уменьшится.

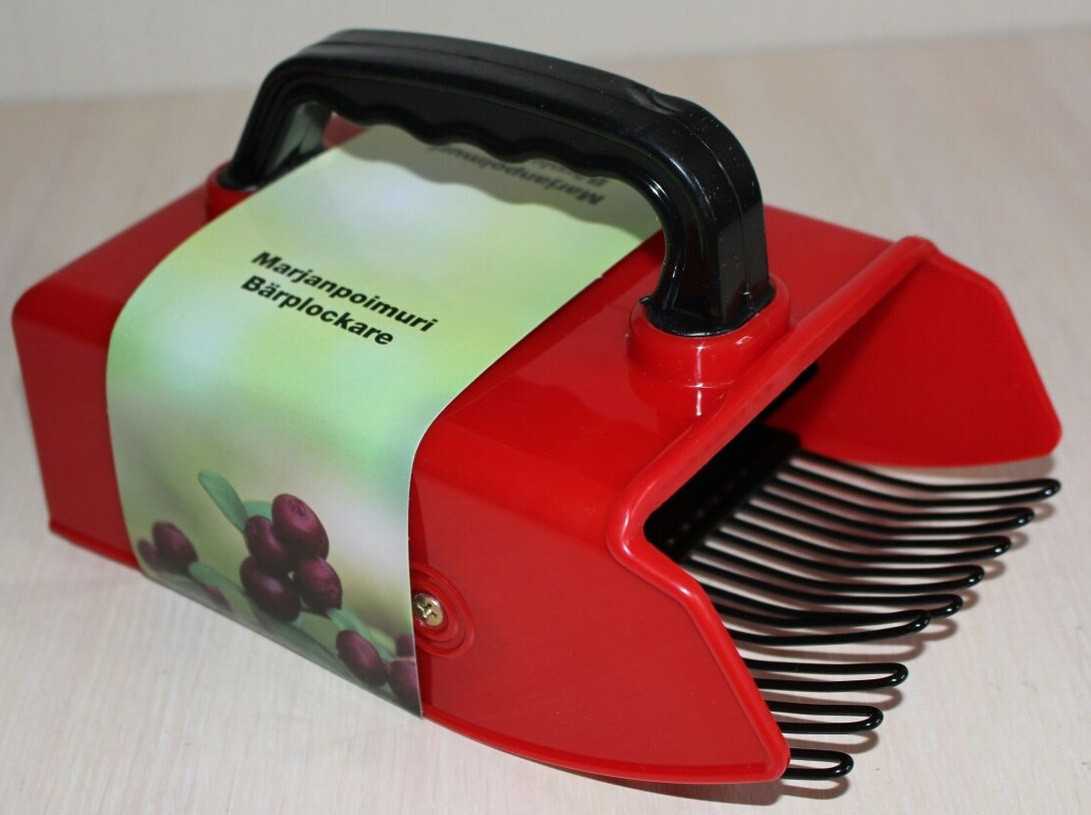

«Marjukka» и «Kaisa»из Финляндии. Прибор из пластика дороже российского аналога. Есть отверстия в дне контейнера, позволяющие мусору, попавшему внутрь вместе с ягодами, высыпаться из ковша. Прорезиненная ручка не скользит, плотно прилегает к руке. Изготовители предлагают и детские варианты в виде игрушечного бегемотика, раскрывающего пасть. Есть модификации с мешочком. Цена от 600 до 1200 руб.

Комбайны «Черника», «Клюква» созданы с учётом размера, кучности кустов и других особенностей ягоды, предназначенной для сбора. Корпус и зубья из нержавеющей стали прочные, выдерживающие большие нагрузки. В продаже можно найти различные модификации данных моделей с заслонкой или без неё. Есть модели с контейнером-мешочком. Стоимость от 600 до 1800 руб.

«Торопушка» отличается длинным рукавом для складирования ягод и отсутствием отдельно торчащих зубьев. Металлическая конструкция ковша укорочена, тем самым вес становится легче. Зубья закрыты вертикальными перегородками. Аккуратно поддевая ягоды, ловким движением насадка поднимается вверх, и собранные плоды попадают в длинный мешочек. По мере заполнения ягоды высыпают в ведро или другую ёмкость. Ценовой диапазон 1200-2600 руб.

Как сделать своими руками

Умельцы с лёгкостью изготавливают ягодосборники своими руками, используя подручные материалы. Берётся металлический лист, сгибается в форме буквы «П» и крепится к дну. В днище пробиваются отверстия, через которые будет вываливаться мелкий мусор.

По желанию к задней стенке привязывается брезентовый мешочек. На противоположном отверстии к дну закрепляется гребень. Зубчики гребня можно сделать из толстой негнущейся проволоки. Расстояние между зубьями зависит от размера ягод. Корпус можно выпилить даже из дерева, но учитывайте, что конструкция будет тяжёлой.

Некоторые изобретательные мастера приспосабливают к сбору ягод даже пластиковые бутылки, дорабатывая конструкции под свои потребности.

Плюсы и минусы

Плюсы ручных ягодосборников:

• экономичная стоимость;
• небольшой вес;
• компактность;
• подходят для детей.

Минусы:

• постоянные наклоны к каждому кусту, физическая нагрузка;
• требуется определённая сноровка, которая вырабатывается не сразу.

Классификация

А Вы используете плодосборник для сбора урожая?

ДаХочу попробовать

Есть несколько видов плодосъёмников, различных по конструкции и механизму сбора:

• Режущий – простой вариант с кольцом, снабжённым ножами, которые отделяют фрукт от плодоножки. Собранные продукты попадают в тканевый мешок.
• Механический – конструкция с проволочными «пальцами» для захвата, для управления которыми применяется рычаг на другом конце ручки. Смыкание элементов происходит при помощи натяжения пластикового или металлического троса.
• Чашевидный – безопасные пластиковые изделия. Имеют вид тюльпана с кромкой, разделённой на своеобразные лепестки. Фрукт срывается с дерева поворотом ручки по кругу.
• Совок с заслонкой – этот тип изделий предназначен для ягод. Частые зубцы позволяют эффективно «прочёсывать» кусты с голубикой, брусникой или черникой. Заслонка не даёт собранному материалу высыпаться.

Как сделать комбайн для сбора черники

Собирают приспособление из пластмассы, дерева, металла. Ягодосборником выступает ковш в форме коробка или матерчатый мешочек. Основным рабочим механизмом комбайна выступает гребенка. Оптимальная длина зубьев 6 см. Ширина зазоров – 5 мм. Гребенку можно приспособить от магазинной расчески или сделать самостоятельно. Обычно материалом для зубьев выступает стальная проволока или деревянные шашлычные шпажки.

На видео подробнее о самодельном комбайне:

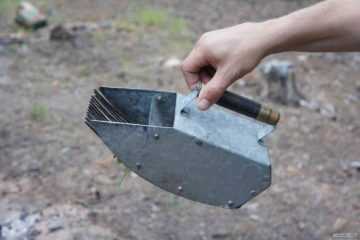

Хапуга для сбора черники из металлического листа

Прочный комбайн получается из тонкой листовой нержавейки. На крайний случай подойдет оцинковка. Состоит совок для сбора черники из ковша и ручки. Для изготовления первого элемента выполняют следующие действия:

1. Из листовой стали вырезают прямоугольную заготовку. По чертежу выгибают ребро жесткости. На длинных загнутых полках сверлят отверстия шагом 5 мм, куда будут вставлены зубья из проволоки.
2. Придерживаясь чертежа, из металла вырезают элемент корпуса. Выгибают боковые полки, образуя П-образную заготовку.
3. Зубья гребенки комбайна делают из нержавеющей прочной на изгиб проволоки толщиной 2 мм. Элементы должны иметь одинаковый изгиб. Удобнее зубья выгибать на деревянном шаблоне.
4. Последним элементом ковша комбайна является крепежный брусок. Деревянную рейку толщиной 10 мм сверлят через каждые 5 мм. В крепежный брусок будут вставлены зубья.

В собранном виде должен получиться ковш, но пока что без рукоятки.

Для ручки комбайна понадобится кусок алюминиевой или металлопластиковой трубы. Заготовку выгибают буквой «U». На один конец надевают деревянную круглую рукоятку. Второй конец трубы вставляют в отверстие, просверленное по центру бруска. Его размер равен параметрам крепежного бруска для зубьев.

Когда все узлы комбайна подготовлены, приступают к сборке. Сначала собирают ковш. Корпус соединяют с ребром жесткости и крепежным бруском. Для фиксации используют саморезы, заклепки. Зубья из проволоки сажают в отверстия на клей, чтобы они не выпадали. Ручку бруском крепят к зафиксированному на ковше крепежному бруску. Два деревянных элемента стягивают саморезами.

Готовый ковш для сбора черники пробуют в деле. Если зубья сильно травмируют ветки черники, проверяют зазоры. Возможно, некоторые элементы согнуты и плотно зажимают побеги.

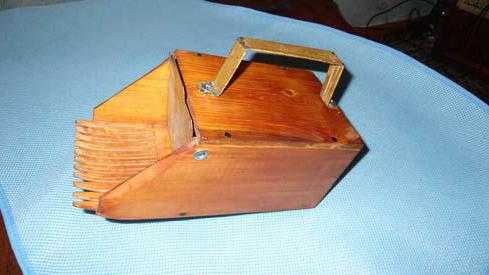

Ягодосборник для черники из дерева

Простой комбайн для черники своими руками получается из фанеры. По сути, устройство напоминает ковш экскаватора. Из фанеры выпиливают 5 заготовок: боковые элементы одинаковой формы и размера, верхняя крышка, задняя заглушка и нижняя расческа. Четыре фрагмента легко выпилить электролобзиком. Сложность состоит в изготовлении пятой детали – расчески. На прямоугольном куске фанеры точно расчерчивают зубья с одинаковым зазором. Каждый пропил аккуратно осуществляют, чтобы не сломать элемент расчески.

Заготовки соединяют между собой саморезами. К верхней крышке ковша комбайна крепят П-образную ручку. Ее делают из тонкой трубки или стальной пластины.

Комбайн для черники из пластиковой бутылки

Примитивный комбайн быстро можно соорудить из ПЭТ емкости. Бутылка выступит плодосборником для черники и гребенкой. Если во время прогулки в лесу попался урожайный куст, а комбайна с собой нет, стоит заглянуть в рюкзак. Взятый на пикник кетчуп, кефир или другой продукт в бутылке придется быстро использовать. Если есть выбор, емкость желательно брать жесткую с широким горлышком небольшого объема. Дополнительно из материалов потребуется палка, что не дефицит в лесу, кусок веревки или скотч. Из инструментов нужен нож или ножницы и маркер.

Уложив бутылку набок, маркером на боковой стенке рисуют окошко в виде флажка. Рабочей стороне, направленной зубьями к днищу емкости, придают форму английской буквы «W». По разметке ножом или ножницами вырезают фрагмент. Края гребенки достаточно острые, чтобы срезать чернику. Чем жестче стенка бутылки, тем прочнее получится расческа.

Вырезанный фрагмент выбрасывают. Для комбайна он не нужен. Бутылку плотно привязывают к палке донышком вверх. Желательно использовать скотч. С веревки бутылка будет соскальзывать. Сбор урожая осуществляют протягиванием приспособления по веточкам. Острая гребенка для сбора черники срезает тремя зубьями ягоды, и они скатываются в горлышко бутылки. Когда плодосборник заполнится, откручивают пробку. Через широкую горловину ягоды высыпают в кошелку.

Правила эксплуатации устройства

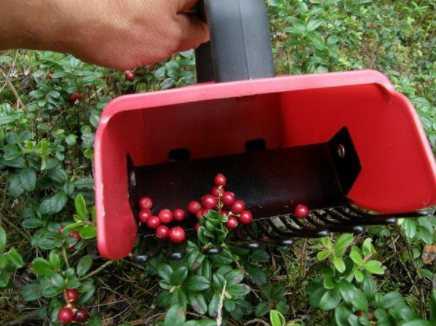

Пользоваться средством для сборки легко. Лопатку черпака с гребёнкой подводят снизу под плоды и поднимают вверх. Желательно не тянуть вбок, иначе можно травмировать растение и повредить ягоды. Плоды, оторвавшись, попадают в кузовок машинки, откуда затем их пересыпают в ведро или другую ёмкость. Вместимость стакана определяет периодичность опорожнения плодосборника.

Тем, кто занимается выращиванием или сбором дикорастущих плодов, пригодится механизм, который упрощает и ускоряет утомительную процедуру. Сборщики используют приспособления фабричного производства либо делают их самостоятельно из подручных материалов, подгоняя параметры аппарата под свои нужды.

Предыдущая
ЯгодыВремя сбора черноплодной рябины в регионах России
Следующая
ЯгодыКакими удобрениями можно подкормить голубику

Как сделать самодельный лоток-комбайн для сбора ягод своими руками

Специалисты считают эту модель наиболее удобной. Для изготовления применяют фанеру, остатки досок, ДСП. Процесс изготовления несложен, справляются даже новички. Этапы работ:

1. На фанеру наносят разметку по выбранному чертежу. Выпиливают детали по размерам: днище – 22*10*1,3см, верх – 15*12*0,7 см, боковины – 20*9*0,7 см 2шт., заглушка – 10*9*0,7. На днище вырезают зубцы шириной 5 мм на расстоянии 5 мм.

   Зубья выпиливают, скашивая к верхней части заготовки, чтобы получилась дуга

2. Боковые детали спиливают таким образом, чтобы снизу она была длиннее, а сверху короче. Все элементы окрашивают морилкой и покрывают 2-3 слоями лака.

   Если комбайн будет шире, это позволит захватить большую часть куста брусники

3. Соединяют по схеме детали в единую конструкцию. Сборку производят при помощи саморезов по дереву и шуруповерту.

   Чтобы комбайн для сбора ягод прослужило долго, выбирают доски без сучков

4. Вырезают ручку и перегородку из листовой стали. Места крепления выгибают до нужной формы. Ручку можно изготовить из доски толщиной 3 см и шириной 8 см.

   Размеры ручки 30*3 см, фиксатора 12*10 см

5. Чтобы перегородка свободно двигалась, верхнюю часть огибают вокруг гвоздя и крепят на болты.

   Фиксатор позволит удерживать ягоды в ковше, а при необходимости их пересыпают в ведро, поэтому проверяют, чтобы он свободно двигался по оси

Как изготовить комбайн для сбора ягод стоя своими руками

Усовершенствованная конструкция позволяет собирать урожай без наклонов. Это облегчает работу пожилым людям и тем, кто страдает от болей в спине. Даже спортивный подготовленный человек после целого дня наклонов и приседаний на следующий день будет страдать от крепатуры мышц.

Для работы потребуются лист фанеры толщиной 7-10 мм и стальной прут из нержавеющей стали сечением 3 мм.

Порядок выполнения работ по изготовлению комбайна для сбора ягод стоя:

1. На фанеру по выбранному эскизу простым карандашом наносят разметку, четко вымеряя размер деталей.

   Лобзиком и пилкой для фигурного реза выпиливают элементы

2. При помощи саморезов и шуруповерта крепят детали ковша днище и боковины в соответствии с чертежом.

   Части можно скреплять гвоздями и молотком

3. К задней торцевой стенке крепят петли и проверяют, чтобы деталь свободно двигалась. Дверь монтируют к коробу для сбора ягод.

   Чтобы деталь открывалась только когда необходимо освободить сборник, ее фиксируют резинкой, один конец которой крепят к стенке, а второй к боковине

4. Из стального нержавеющего прута сечением 3 мм, нарезают отрезки по 10 см длиной. Деталь промазывают универсальным клеем и приклеивают спицы. С внешней стороны зубцы затачивают, чтобы поверхность была ровной и округлой.

   С шагом 4-6 мм в держателе просверливают отверстие при помощи дрели и сверла по дереву диаметром 3 мм

5. Получившийся гребень вклеивают в комбайн для сбора ягод. Чтобы обеспечить хорошее прилипание, детали укрепляют струбциной.

   Чтобы комбайн был более прочным, в боковины вкручивают саморезы для надежной фиксации грабель

6. При помощи металлических уголков и саморезов к сборнику прикрепляют ручку.

   Ручку выпиливают из фанеры по шаблону

7. Берут два отрезка трубы 1,3 м и 0,7 м. Это будущие ручки. К деталям с одной стороны прикручивают поворотные элементы из фанеры.

   Держатели сборника крепят к ручке при помощи саморезов

8. Отступив 10 см от малой трубы, два отрезка скрепляют между собой куском трубы и оставшимися деталями поворотного механизма.

   Отступ в 10 см позволит регулировать движение комбайна во время сбора ягод

9. К задней стенке привинчивают болт в центре. При помощи бечевки соединяют дверку и место крепления двух труб.

   Отступив от верхнего края длинной рукоятки 20 см, крепят ремень, чтобы фиксировать его на руке

10. Производят тестирование в полевых условиях.

    Чтобы освободить комбайн от ягод, тянут за веревку и дверь открывается, так не приходится наклоняться даже для того, чтобы освободить сборник

Варианты инструмента с заслонкой

Пластиковые совки с удобной ручкой, позволяющие бережно собирать мелкие ягоды, не повреждая куст.

Cicle Жук 4607156361335

Плодосъёмник для сбора лесных ягод при помощи специальной гребёнки. Заслонка предотвращает выпадение накопленного продукта.

Преимущества:

закруглённые зубья для бережного сбора.

Отзывы:

Ирина Ерницкая	Мария Половцева
«Удобная штука для быстрого сбора ягод. Легко моется.»	«Изделие из качественного пластика, держится крепко. Если приноровиться и правильно пропускать ветку боком, то ягода собирается хорошо и быстро.»

Park

Устройство для сбора различных ягод с кустов: брусники, клюквы, черники. Изделие собрано из пластика и оборудовано заслонкой. Отверстия в нижней части позволяют избавиться от мелкого сора и листвы.

Преимущества:

• крепкий пластик;
• эргономичная форма.

Отзывы:

Леонид Акимичев:	Пётр Крахмалёв:
«Приобретал модель для черничных кустов. Совок недорогой и качественный, хорошо держит ягоду.»	«Лёгкий инструмент, благодаря заслонке можно не бояться случайно перевернуть – содержимое останется на месте. Значительно экономит время сборки урожая.»

Сравнительные характеристики моделей

Модель	Cicle Жук 4607156361335	Park
Длина, мм	230	235
Ширина, мм	150	146
Материал	Пластик	Пластик
Цена, р	250	350

Выбирая плодосъёмник для сада стоит учитывать вид фруктов и ягод, которые планируется собирать. Для высоких деревьев следует подобрать модели с телескопическими штангами оптимальной длины. Предпочтение лучше отдавать изделиям с более безопасной и щадящей пластиковой конструкцией, чтобы избежать повреждения веток.

Разновидности

Комбайны для сбора ягод бывают трёх типов: механические, вакуумные и ручные. Они отличаются по принципу действия, производительности, используемому приводу. Механические ягодосборники задействуют в фермерских хозяйствах при промышленном выращивании плодовых кустарников. Для разового применения подходят ручные или вакуумные конструкции. Они компактные, лёгкие, их можно использовать в любых условиях.

Механические

Активные комбайны причисляют к промышленной спецтехнике, разработанной для сбора ягод на больших плантациях. По компоновке механические сборщики бывают самоходными или прицепными. Первые представлены самостоятельными аппаратами, собранными на колёсном шасси. Они оборудованы двигателем внутреннего сгорания, трансмиссией, исполнительными орудиями. Рабочий орган – гребешок сконструирован для сбора определённого типа ягод, что вынуждает перенастраивать аппарат под различные культуры.

Прицепные механизмы работают только в связке с тяговой машиной. Рабочие органы получают вращение от вала отбора мощности, расположенного в задней части трактора. Прицепные конструкции стоят меньше самоходных за счёт упрощения аппарата, отсутствия двигателя и трансмиссии. Функционал агрегатов идентичен: они могут собирать ягоды разных размеров, растущие на любой высоте.

Вакуумные

Для облегчения ручной сборки разработали мобильный комплекс, который позволяет ускорить процесс, снизить физические нагрузки на пользователя аппаратом. Вакуумный ягодосборник сделан в виде ранца, который носят на спине. Он состоит из бензинового двигателя, накопительного контейнера, раструба с гребенчатой насадкой. Сбор черники или других плодов происходит за счёт потока воздуха, который захватывает ягоды, увлекая их в бункер. Трубка-манипулятор позволяет увеличить площадь обхвата, исключая частые перемещения оператора.

Ручные

Элементарные приспособления, состоящие из гребёнки, контейнера и ручки применяют на частном участке или при сборе дикорастущих ягод. Для их изготовления применяют пластик, металл или дерево. Сборщики ценят модели финских производителей: они сделаны из прочных материалов, что исключает поломку и обеспечивает долговечность эксплуатации. В садовых центрах представлены цельнолитые пластиковые конструкции. Они мало весят, не подвержены гниению и коррозии, но чувствительны к механическим воздействиям.

Финский ручной комбайн для сбора черники и других ягод

Изобретено очень удобное ручное приспособление в Финляндии, конструкция которого сертифицирована во многих европейских странах как безопасная для экологии. Оно представляет собой:

• пластиковый контейнер (похожий на закрытый очень крупный совок);
• прорезиненную удобную ручку;
• металлический ягодный отсекатель;
• защищенные спицы.

Последние могут быть загнутыми шпилькой, либо же иметь пластиковые шарики-ограничители на концах. На практике эти спицы поддевают ветку с ягодами, пока они не встретятся с отсекателем, затем они им отрываются от основания и стряхиваются в контейнер.

Эта конструкция не повреждает кусты ягодных растений, а сопутствующий сбору мусор легко удаляется просевом через размерные ячейки специального сита.
