Самодельная зернодробилка своими руками: чертежи, размеры

Принцип работы аппарата

Внимание! Степень измельчения готовой продукции определяется размерами ячеек сетки, а скорость перемалывания будет зависеть от остроты вращающихся ножей и мощности крутящего механизма. Поступающее в бак зерно дробится при помощи ножей, которые с большой скоростью вращаются внутри барабана Интенсивнее всего процесс разрушения будет происходить у стенок, так как на материал действует центробежная сила. Поступающее в бак зерно дробится при помощи ножей, которые с большой скоростью вращаются внутри барабана

Интенсивнее всего процесс разрушения будет происходить у стенок, так как на материал действует центробежная сила

Поступающее в бак зерно дробится при помощи ножей, которые с большой скоростью вращаются внутри барабана. Интенсивнее всего процесс разрушения будет происходить у стенок, так как на материал действует центробежная сила.

Каждый режущий элемент нужно наглухо прикрутить к втулке, которая, в свою очередь, насажена на вал электродвигателя. В качестве детали с осевым отверстием можно взять шкив от той же стиральной машины.

Один из двигателей, с втулкой и ножами, должен быть установлен на дне бака, там, где находятся узел активатора, сетка и, соответственно, выходное отверстие для готовой продукции. Второй генератор энергии крепится у съемного основания, у входного отверстия.

Он также имеет втулку и ножи. Чтобы защитить его от попадания пыли и семян, поверх режущих пластин устанавливается жестяная банка. В ней необходимо прорезать дырку, по диаметру совпадающую с размерами втулки и укрепить при помощи штативов.

Валы двигателей должны производить вращение в противоположных направлениях и быть установлены под углом в 20-25 градусов относительно друг друга.

Тогда выход раздробленного сырья получится максимально большим. При этом не теряется качество: зерна хорошо промалываются вращающимися в разные стороны ножами.

Как сделать дробилку для зерна своими руками пошагово

В качестве загрузочного бака я использовал бак от стиральной машины, к которому приварил кусок труби размером 40*60. Чтобы подача зерна каким-то образом могла регулироваться, необходимо немного подрезать стенку от трубы и вставить заслонку. Чтобы закрепить электродвигатель нужно вырезать отверстие в листе. Также делаем отверстие для вала двигателя. То же самое делаем для загрузки зерна, но таким образом, чтобы отверстие было как можно ближе центру.

Ножи я сделал из полос от жатки комбайна. Фланец необходимо выточить такой же высоты, как и барабан, а уже после этого приварить ножи. Их должно быть 8, на каждый ряд по 4 штуки. Расстояние между ними — 1 см. Каждый нож заточен под углом 45˚. Нижние ножи затачиваются таким образом, чтобы зерно подбрасывалось вверх. При вращении барабана зерно попадает в решето.

Бункер для загрузки зерна приваривается к листу, где заранее вырезаются отверстия. Чтобы приварить барабан, нужно тщательно зачистить лист. Двигатель прикрепляем болтами. Напрессованный фланец также фиксируется болтом на валу двигателя. Барабан можно приварить к листу с помощью полуавтомата. Стежки должны быть не очень большие. Ножи также должны находиться на одном уровне с барабаном. Барабан необходимо закрыть решетом. За основу взял внешний диаметр барабана. Этот агрегат может прослужить многие годы. Единственное, что нужно время от времени менять – это решето, которое может протереться. Также могут поизноситься ножи.

Устройство зернодробилки

В основном используют зернодробилки для фермерских хозяйств, но ведь и обычные дачники, и люди, регулярно живущие в деревнях и селах, часто прибегают к использованию зернодробилок. Некоторые из них, желая сэкономить на ее покупке, умудрились использовать в этом качестве обычную стиральную машину с небольшими переделками.

Зернодробилка является техническим агрегатом, с помощью которого можно изготовить корм для кормления скота в домашних условиях. Изготавливается он путем дробления и измельчения различных зерновых культур до мелкой консистенции.

Видео: Самодельная кормодробилка

Более подробно о зернодробилке своими руками смотрите на видео:

Известно, что переработанный и измельченный продукт гораздо лучше усваивается в организме животного, что положительно сказывается на его репродуктивных функциях и производительности, которая выражается в надое молока и несения яиц.

Таким образом, можно сказать, что зернодробилка является незаменимым помощником для любого фермера, который содержит крупное или среднее поголовье рогатого скота и птиц.

Частые закупки готовых комбикормов могут существенно ударить по бюджету, а вот самостоятельное изготовление кормов позволит достаточно неплохо экономить.

О том, как сделать культиватор своими руками подскажет данная ссылка.

Принцип работы всех зернодробилок похож на работу обычной бытовой кофемолки, только в более глобальных масштабах. Агрегат сначала включают в обычную электросеть, после чего запускают двигатель

Это очень важно, ведь мотор должен сначала прогреться, прежде чем можно приступать к работе

Далее, в специальный резервуар (бункер) засыпается сырье для переработки, после чего оно попадает в дробильную камеру, где и осуществляется сам процесс помола. Измельчение происходит с помощью специальных ножей, находящихся в этой камере.

Затем, сырье просеивается через сито определенного диаметра (в комплекте их, как правило, несколько). Именно диаметр данного сита будет определять фракцию, т.е. степень измельчения зерна или иных культур.

Кстати, в зависимости от характеристик конкретной зернодробилки, в ней можно перерабатывать самое различное сырье:

Некоторые агрегаты оборудованы специальной дисковой теркой, позволяющей измельчать различные корнеплоды, фрукты и траву.

Вообще, конструкция дробилки для зерен довольно простая, поэтому вполне можно изготовить ее в домашних условиях.

В интернете есть довольно много подробных способов с чертежами, описывающих данный процесс. Особого внимания заслуживает способ переделки из стиральной машины, ведь ее устройство уже чем-то напоминает пресловутую кофемолку.

Всю информацию про доильный аппарат АИД-2 найдете в этой статье.

Как выбрать зернодробилку – советы экспертов

Каждый фермер должен внимательно изучить несколько факторов, которые помогут подобрать надежную и достаточно мощную машину. Покупателю следует определиться с такими факторами:

• Область использования – для небольших хозяйств оптимальной станет заводская или собранная своими руками молотковая дробилка. Самодельная конструкция обойдется гораздо дешевле и будет обладать неплохим запасом мощности для переработки небольших партий зерна. Вместе с тем, такое устройство не сможет справиться с крупными партиями материала, поэтому владельцам крупных хозяйств придется покупать заводскую модель с регулировкой помола и рядом других функций;
• Мощность – ее должно быть достаточно для переработки максимально больших объемов зерна, которые могут потребоваться для хозяйства;
• Производительность – решая этот вопрос, фермер должен определить, какое количество зерна потребуется перерабатывать для питания птицы и скота. Агрегаты с высокой производительностью лучше всего подойдут для больших хозяйств, а машины, имеющие средний показатель, станут неотъемлемыми помощниками для небольших фермерских владений.

Ответив на каждый из этих вопросов, ферме без труда определится с необходимой ему машиной. Это поможет купить подходящий агрегат и не переплатить за него.

Зернодробилка из болгарки

Зернодробилка из болгарки Собрать зернодробилку можно, используя в качестве двигателя угловую шлифмашинку (болгарку) имеющую размер (диаметр) применяемого диска 115 или 125 мм.

Процесс сборки такого устройства состоит из следующих этапов:

1. Из водостойкой фанеры толщиной 8-10 мм вырезается лобзиком прямоугольное или круглое основание.
2. По центру основания делается круглое отверстие для редуктора болгарки.
3. По диагонали от центрального отверстия на основании делается еще одно для зернового бункера.
4. Из твердой высокоуглеродистой стали толщиной 1,5-2,0 миллиметра изготавливается нож-измельчитель.
5. Нож при необходимости отпускают на огне и сверлят по центру отверстие для крепления на вал редуктора болгарки.
6. При помощи наждака нож затачивается.
7. Болгарка укладывается на основание, ее круглый выступ помещается в вырезанное заранее отверстие.
8. При помощи самодельного хомута из металлической ленты и двух винтов болгарка закрепляется на основании.
9. На вал болгарки закрепляют и фиксируют заточенный нож-измельчитель.
10. Старую кастрюлю обрезают до половины, в ее днище сверлом 4 или 5 мм делают отверстия;
11. Полученное сито при помощи 4 уголков, заклепок или винтов закрепляют на основании со стороны ножа.
12. Собранная зернодробилка помещается на вместительную емкость – ведро или большую металлическую кастрюлю. В отверстие для зернового бункера вставляется пластиковая 5-литровая бутылка с обрезанным дном.

Обязательно почитайте: Как сделать инкубатор своими руками: с автоматическим и ручным переворотом, виды, описание

При работе болгарку подключают к сети, фиксирующей кнопкой на рукояти устанавливают постоянные обороты ножа. Для получения муки зерно засыпают его в самодельный приемный бункер — пластиковую бутылку.

При этом для регулировки подачи зерна в горлышке вставляют подвижную жестяную заслонку.

Как сделать своими руками из стиральной машины

Преимуществом данного способа является то, что при самостоятельной переделки стиральной машины в зернодробилку, не нужно прибегать к использованию сварочных и токарных работ.

Необходимые материалы

Для того, чтобы сделать самодельный агрегат, нам понадобятся следующие инструменты и материалы:

• собственно, сама стиральная машина (подойдет любая с вертикальной загрузкой, например, СМР-1,5);
• дополнительный электрический двигатель;
• дрель и сверла (от 3 до 16 мм);
• зубило и молоток;
• различные ключи;
• болты и гайки (M4, M6 и M8).

Также нам понадобится пара стальных пластин (32x5x0,15см и 42x5x0,15 см), которые можно вырезать из двуручной пилы или другого куска металла.

Кроме того, нам понадобится дополнительный расходный материал:

• металлический уголок (3×3 см);
• поворотные болты M8 с гайками-барашками – в количестве трех штук;
• 3-х литровые жестяные банки из под краски – в количестве трех штук;
• замки типа «лягушка» – в количестве трех штук.

В комплекте со стиральной машиной идут многочисленные болты и гайки, которые тоже пригодятся нам впоследствии.

С ценами на бытовые зернодробилки и кормоизмельчители ознакомитесь тут.

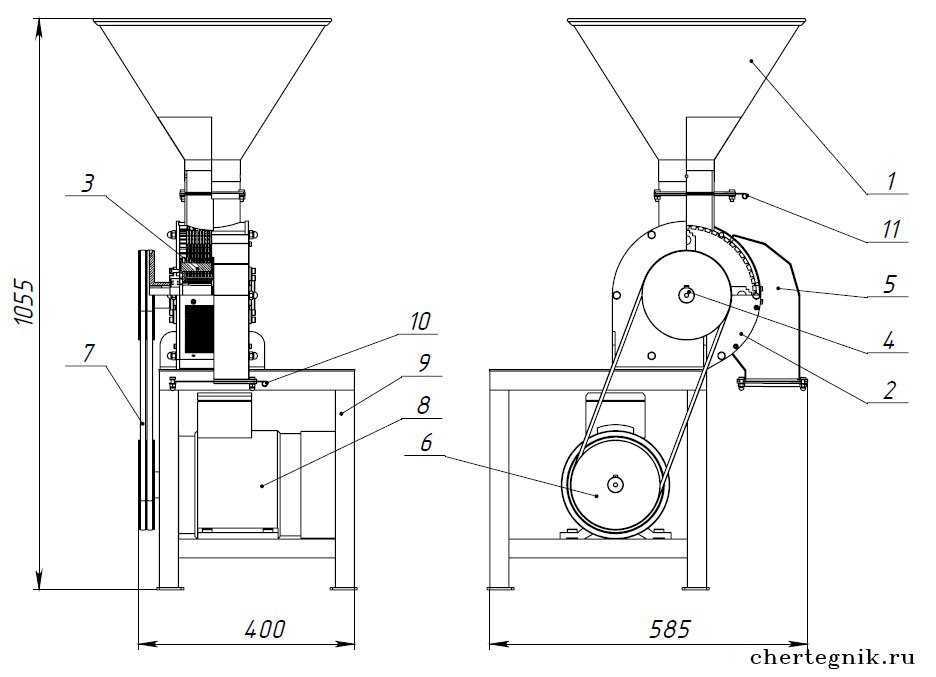

Чертёж и условия конструкции ДКУ

Приводить конкретные размеры тех или иных рабочих узлов самодельной зернодробилки вряд ли целесообразно. Дело в том, что в наличии у конкретного человека может оказаться совсем другая модель стиральной машины, которая имеет свои индивидуальные параметры и строение.

В данном случае, наиболее важным является само понимание условной конструкции, а также принцип работы всего устройства.

Зернодробилка своими руками из стиральной машины и ее чертежи довольно условны, на примере конкретной модели. Однако, взглянув на них, можно понять примерный ход дальнейших работ и устройство основных узлов:

Схема самодельной крупорушки

Рассмотрим на примере стиральной машины Ока, которую мы переделаем в зернодробилку. Разбирать ее нам не придется, нужно лишь открутить пластиковую часть активатора от устройства. Вся остальная конструкция нам понадобится в дальнейшем.

Что собой представляет доильный аппарат Доюшка узнаете здесь.

На месте открученного активатора будет располагаться дополнительный двигатель, а также режущие элементы – ножи, которые необходимо сделать обоюдоострыми.

Порядок действий

Итак, начнем работы, используя следующий порядок действий:

• Сделанные заранее ножи устанавливаем на шкив, толщина которого составляет 60 мм. Для этих целей нам понадобится фланец, который бы закреплял ножи, будучи одетым на шкив.
• Затем нужно оборудовать специальную воронку, через которую бы выходило переработанное сырье. В конструкции данных стиральный машин слив располагается, что очень кстати, в нашем случае. Именно слив мы и переделаем под эти цели.
• При помощи зубила нам нужно расширить диаметр слива, чтобы он был примерно 150 мм.
• Вставляем патрубок в получившиеся отверстие, после чего выводим его в сторону. Все, зерноотвод готов.
• Затем нам нужно установить решетку под необходимым углом. Это довольно трудный этап работы, поэтому нужно строго следовать инструкциям.
• Определяем радиус вращения режущих элементов, после чего делаем засечку в максимальной точке.
• Делаем небольшой отступ от засечки, после чего чертим линию. Здесь и будет располагаться наша решетка.
• Вырезаем решетку таким образом, чтобы она фиксировалась от одной стены бункера до другой. Закрепляем ее в конструкции.
• Напоминаем, что мы не используем метод сварки в нашей работе. Поэтому, если в конструкции находятся какие-либо щели, то замазываем их автомобильным герметиком.

В принципе, процесс работы подошел к концу. Теперь наступает не менее важный этап – первый запуск устройства и проверка его на нормальное функционирование. На панели стиральной машины выбираем наиболее быстрый режим вращения активатора, после чего запуска устройство.

Технология создания опрыскивателя своими руками описана в данном материале.

Даем ему поработать в течение пяти минут, следя за наличием посторонних шумов или вибрации. Также нужно проверить степень нагревания электрического двигателя, установленного на место активатора.

Установка ножей на шкив

Самодельная зернодробилка своими руками: чертежи, размеры, видео

Зернодробилка: чертежи, схемы, размеры, фото и видео самодельной зернодробилки. Зернодробилка незаменимая вещь в домашнем хозяйстве, применяется для измельчения зерен злаковых культур — кукурузы, пшеницы, ячменя, овса, для приготовления дерти или комбикормов для домашней птицы и животных.

Для домашнего хозяйства обычно не требуется мощная мельница, вполне достаточно небольшой зернодробилки изготовлением которой мы и займёмся в этой статье.

Существует довольно много разновидностей зернодробилок, мы рассмотрим самый простой вариант самодельной зернодробилки, который можно сделать своими руками.

Для изготовления дробилки понадобится:

• Электродвигатель мощностью около 1 кВт.
• Листовой металл толщиной 3 мм.
• Калёная сталь для ножа.
• Болты, гайки, шайбы, гроверы — М8.
• Металлическая бочка или ёмкость подходящих размеров.

Инструмент:

• Болгарка с отрезным кругом.
• Электродрель.
• Шлифовальный станок.
• Сварочный аппарат.
• Слесарный инструмент.

Самодельная зернодробилка: схема

Зернодробилка состоит из таких узлов:

1. Задвижка для регулирования подачи зерна в рабочую камеру.
2. Бункер для зерна.
3. Кнопка включения-выключения электродвигателя.
4. Электродвигатель.
5. Втулка.
6. Ось.
7. Шайба.
8. Гайка.
9. Винт.
10. Основание.
11. Корпус рабочей камеры.
12. Ёмкость для измельчённого зерна.
13. Болт.
14. Гайка.
15. Металлическая сетка (решето).

Схема рабочей камеры дробилки.

1. Основание.
2. Корпус рабочей камеры.
3. Винт.
4. Решето.

Изготовление самодельной зернодробилки

Для зернодробилки можно использовать двигатель от водяного насоса мощностью около 1,5 кВт 3000 об/мин.

Двигатель устанавливается на основание, металлический лист толщиной не менее 3 мм. В листе нужно просверлить отверстие диаметром чуть больше диаметра вала двигателя. Двигатель крепим к пластине болтами.

Рабочую камеру можно изготовить из листового металла 3 мм, вырезаем полоску толщиной 40 мм и выгибаем из неё кольцо диаметром 300 мм. Кольцо приваривается к основанию.

Для крепления ножа к валу двигателя понадобится муфта, заказать выточить муфту можно любому токарю.

Нож для зернодробилки можно изготовить из ножа газонокосилки или диска циркулярной пилы. Длина ножа должна быть соответственно на 10 – 20 мм меньше диаметра рабочей камеры. Нож крепится к муфте болтами М 8, муфта одевается на вал двигателя.

Дно рабочей камеры закрываем решетом, изготовить решето можно из металлической сетки с размером отверстий 3 – 3,5 мм. Решето крепим к рабочей камере шпильками и гайками, если требуется изменить размер помола достаточно поменять решето на другое с отверстиями требуемого диаметра.

Установка бункера для засыпки зерна. Под бункер можно использовать любую конусообразную ёмкость, для этого в верхней пластине рабочей камеры нужно сделать небольшое отверстие диаметром около 30 мм, приварить на него бункер и сделать задвижку для регулировки подачи зерна из бункера в камеру.

Зернодробилку устанавливаем на металлическую бочку или другую подходящую ёмкость.

Принцип работы самодельной зернодробилки

Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу просыпаться в рабочую камеру и измельчаться вращающимся ножом.

Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. В зависимости от диаметра отверстий решета вы получите либо крупный помол, либо мелкий, пока зерно не измельчится до такой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножом.

Задвижка на бункере нужна для регулирования подачи зерна, если двигатель начинает терять обороты, значит нужно уменьшить подачу зерна путем закрывания задвижки тем самым уменьшая размер входного отверстия.

Рабочий нож в процессе работы понемногу изнашивается, поэтому его нужно периодически менять.

При засыпке зерна в бункер нужно следить чтобы вместе с зерном в дробилку не попадали камни и металлические предметы которые могут повредить нож и вывести из строя двигатель.

Рекомендую посмотреть видео где показана самодельная зернодробилка в работе.

Устройство зернодробилки видео.

(2 4,50 из 5) Загрузка…

Виды домашних зернодробилок, классификация агрегатов

Практически все корма, которые выпускают для скота, имеют не очень удобную форму и довольно часто с трудом перевариваются животными, живущими на скотном дворе.

Для улучшения пищеварения корма целесообразно предварительно обработать. То есть пропустить через дробилку (измельчитель) и решето, которое в нем установлено.

Такой подход позволяет добавить к измельченному корму различные пищевые добавки, витамины и другие компоненты, входящие в рацион скота. При введении добавок, получаемую смесь необходимо тщательно перемешивать.

Тут надо сказать, что скот и птица с удовольствием принимают такой корм и это положительно сказывается на их весе.

Возможность получения питания для скота в такой форме существенно поднимает эффективность использования кормов.

Это интересно: Токарный станок ТВ-6 — устройство, технические характеристики

Инструкция по изготовлению зернодробилки

Чтобы изготовить устройство, необходимо знать, как сделать зернодробилку из старой стиральной машины. Этот процесс выглядит так:

• С помощью наждака заточить подготовленные стальные пластины.
• Изготовить или заказать фланец для закрепления ножей на шкиве.
• Уложить стиральную машину на бок, выкрутить фиксирующий болт на шкиве активатора.
• Установить технику в рабочее положение, вытащить активатор.
• Сделать отверстия в центре ножей и надеть их на шкив.
• Изготовить защиту. Она необходима, чтобы предотвратить попадание зерна внутрь техники, ведь пластиковый активатор больше по размеру, чем вал с ножами. Для этого нужно из жестяного куска сделать заплатку и накрыть ей втулку, а сверху всю конструкцию – резиновой прокладкой. Чтобы обеспечить лучшую герметичность, можно использовать герметик.
• Сделать воронку для отвода муки. Молотком и зубилом расширить отверстие слива для установки воронки.
• В подготовленное отверстие установить патрубок или кусок трубы, подходящий по диаметру. Закрепить болтами. Отвод готов.

Далее нужно установить решетку под углом 15°. Для этого потребуется:

• Определить высоту подъема ножей во время вращения и сделать пометку.
• Сделать от пометки небольшой отступ вверх и провести линию. Это будет граница, на которую устанавливается решетка.
• Чтобы придать решетке нужную форму и сделать как можно меньше зазоров между нею и стенками бака, можно воспользоваться картонным шаблоном. Для этого нужно взять лист картона, прислонить к отметке и загнуть края, пока не получится форма, плотно прилегающая к стенкам бака. Также необходимо учесть небольшие припуски для крепления решетки болтами.
• Подготовить решетку по диаметру бака.
• Установить решетку на нарисованной линии. Зазоров не должно быть, иначе зерно будет просыпаться в емкость для муки.
• Зафиксировать решетку при помощи гаек и болтов.
• Щели, появившиеся в ходе монтажа решетки, замазать холодной сваркой и дать ей высохнуть.
• Чтобы во время работы зерно не вылетало наружу, в крышке бака нужно проделать отверстие и в него вставить воронку для засыпания сырьевого материала. Также нужно установить фиксатор на крышку и боковую стенку стиральной машины. Это необходимо, чтобы она не открывалась в процессе работы будущей зернодробилки, и зерно не вылетало наружу.

Далее необходимо правильно подсоединить двигатель. Обычно из классического асинхронного двигателя выходят четыре провода – два к пусковой, а еще два – к рабочей обмотке. Правильно распознать их поможет электрическая схема или мультиметр, работающий в режиме омметра.

Чтобы определить тип проводов с помощью тестера, нужно:

• Поочередно коснуться щупом всех проводов до обнаружения парных.
• Меньшее сопротивление будет у проводов, идущих к рабочей обмотке.
• Теперь нужно соединить вместе один рабочий и один пусковой провод.
• Остальные провода крепятся к конденсатору либо к кнопке короткого импульса.
• Подключить шнур питания.
• Включить мотор в сеть и проверить его работу.
• Чтобы двигатель вращался в противоположную сторону, нужно поменять местами мотор пусковой обмотки.

Далее нужно запустить зернодробилку в холостом режиме примерно на три минуты и убедиться, что она исправно функционирует, двигатель не перегревается, нет посторонних звуков, ножи свободно вращаются и не касаются стенок бака или решетки. После этого можно приступать к помолу зерна.

Что это такое

Зернодробилки – это компактные устройства, как правило, многофункциональные. Их основной задачей является измельчение зерен до состояния крупы, пригодной для последующего использования.

Разновидности

Зернодробилки применяются в быту, сельскохозяйственной промышленности. От этого фактора зависит их разновидность. Ниже приведены образцы, используемые дома, на ферме.

Для использования в быту:

1. Хрюша. Данный аппарат можно использовать без перерыва, в течение 6 часов, в то время как многим другим требуется остановка через два часа после включения. Эта дробилка зерна имеет небольшие размеры, повышенный класс электробезопасности. Единственный недостаток заключается в том, что прибор не защищен от пыли, которая обильно выделяется во время работы. Именно поэтому нужно изготовить пылевую защиту, а иначе препарат запылится и придет в негодность.
2. Циклон. Он способен измельчать несколько видов зерновых культур (злаковых, масленичных). Также, существуют модели, которые можно использовать для обработки травы, корнеплодов. Агрегат способен работать долго (300 часов), от домашней сети.

Для промышленности:

1. ДКР. Принцип работы дает возможность загружать, выгружать сырье в автоматическом режиме. Такую функцию позволяет выполнять централизованный поток воздуха. Изделие может измельчать бобовые, злаковые, соевые культуры. ДКР позволяет изготовить от 800 до 3500 кг корма. Количество производимого, зависит от производителя и качества используемого сырья.
2. Himel. Зернодробилка не отечественного производителя, но, тем не менее, может работать в российских условиях. Агрегат способен перерабатывать до 10000 кг в час. Такое количество обусловлено силовой установкой мощностью от 5,5 до 55 киловатт. Кроме всего, у этой зернодробилки есть магнитный уловитель, который защищает рабочую камеру от попадания в нее мусора. Но данный аппарат имеет ножи из мягкого метала, поэтому придется их менять.

Какая лучше: роторная или молотковая

Обе дробилки существенно отличаются друг от друга. Роторные обладают большим размером, весом, мощностью. Зато они могут измельчать корнеплоды, травы, зерновые культуры. Роторными такие дробилки называют, потому что у них есть ротор с ножами, который может вращаться. Кроме того, такие зернодробилки нельзя использовать в малых помещениях, а еще они сложны в эксплуатации.

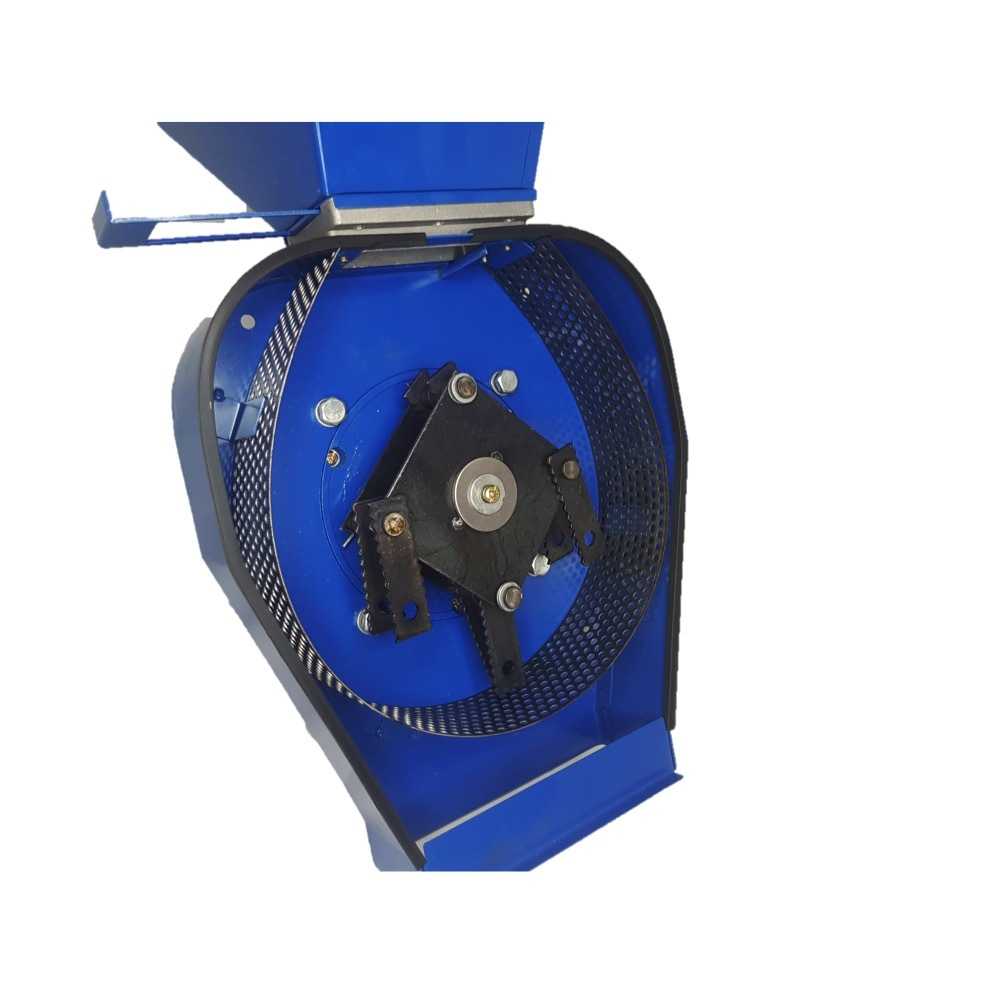

Молотковые же более просты в использовании. В них зерно перемалывается не с помощью ножей, а молотками, которые постоянно работают после запуска. Выделить, какая из двух дробилок лучше, сложно, тут больше уместно, где такие агрегаты будут работать. Если помещение маленькое подойдет молотковая, если большое, то роторная.

Самодельная зернодробилка своими руками: из болгарки, стиральной машины или пылесоса

Самодельная зернодробилка (крупорушка) – это простое и надежное устройство для измельчения зерна в муку. Изготавливаемая из подручных материалов, двигателей электроинструментов, бытовых приборов, она позволит обеспечить поголовье домашнего скота и птицы качественными комбикормами, кормовой мукой достаточно тонкого помола. При этом себестоимость сборки такой зернодробилки в 2-3 раза ниже, чем у фабричных аналогов, а получаемый же с их помощью корм мало чем уступает покупному. Это делает самодельную зернодробилку очень выгодным в экономическом плане приспособлением.

Зернодробилка из болгарки

Зернодробилка из болгарки

Собрать зернодробилку можно, используя в качестве двигателя угловую шлифмашинку (болгарку) имеющую размер (диаметр) применяемого диска 115 или 125 мм.

Процесс сборки такого устройства состоит из следующих этапов:

1. Из водостойкой фанеры толщиной 8-10 мм вырезается лобзиком прямоугольное или круглое основание.
2. По центру основания делается круглое отверстие для редуктора болгарки.
3. По диагонали от центрального отверстия на основании делается еще одно для зернового бункера.
4. Из твердой высокоуглеродистой стали толщиной 1,5-2,0 миллиметра изготавливается нож-измельчитель.
5. Нож при необходимости отпускают на огне и сверлят по центру отверстие для крепления на вал редуктора болгарки.
6. При помощи наждака нож затачивается.
7. Болгарка укладывается на основание, ее круглый выступ помещается в вырезанное заранее отверстие.
8. При помощи самодельного хомута из металлической ленты и двух винтов болгарка закрепляется на основании.
9. На вал болгарки закрепляют и фиксируют заточенный нож-измельчитель.
10. Старую кастрюлю обрезают до половины, в ее днище сверлом 4 или 5 мм делают отверстия;
11. Полученное сито при помощи 4 уголков, заклепок или винтов закрепляют на основании со стороны ножа.
12. Собранная зернодробилка помещается на вместительную емкость – ведро или большую металлическую кастрюлю. В отверстие для зернового бункера вставляется пластиковая 5-литровая бутылка с обрезанным дном.

При работе болгарку подключают к сети, фиксирующей кнопкой на рукояти устанавливают постоянные обороты ножа. Для получения муки зерно засыпают его в самодельный приемный бункер – пластиковую бутылку.

При этом для регулировки подачи зерна в горлышке вставляют подвижную жестяную заслонку.

Зернодробилка из стиральной машины

Зернодробилка из стиральной машины

Сделать простую и производительную зернодробилку из старой активаторной машины вертикального типа («Ока», «Волга», «Фея») можно следующим образом:

1. С машинки снимают отжимное устройство.
2. Положив стиральную машинку на бок, на шкиве активатора выкручивают фиксирующий (стопорный) его винт или болт.
3. Установив машинку в рабочее положение, активатор вынимают вместе с валом.
4. В нишу активатора крепится соответствующего размера и формы пластинка из листовой оцинкованной жести.
5. Из активатора выкручивают вал.
6. Из старой дисковой пилы, рапидного полотна вырезается трапециевидный нож, диаметр которого немного меньше или такой же, как у снятого активатора.
7. Нож затачивается на наждаке и при помощи двух гаек фиксируется на валу.
8. Вал с закрепленным ножом вставляется в отверстие в баке, фиксируется в шкиве стопорным винтом.
9. Для сбора конечного продукта помола – муки – сливное отверстие в самой нижней точке бака расширяют, используя молоток и зубило, вставляют в него отрезок стальной трубы и выводят под углом наружу.
10. Для того чтобы в конечный продукт не попадали крупные частицы, перед отверстием для сбора муки под углом 60-700 устанавливают мелкоячеистую стальную сетку или лист оцинкованной жести с отверстиями диаметром 4-5 мм.
11. Для загрузки зерна в съемной крышке машинки расширяют имеющееся отверстие и вставляют в него 5-литровую пластиковую бутылку с обрезанным дном.

Преимущества такой самодельной зернодробилки заключается в том, что для ее сборки не требуется составления чертежа, изготовления основания для двигателя.

Кроме того, она обладает хорошей устойчивостью, имеет вместительный бак (до 30-40 л) и невысокое потребление электричества.
