Какую выбрать картофелекопалку для мотоблока: выкапываем картофель быстро и легко

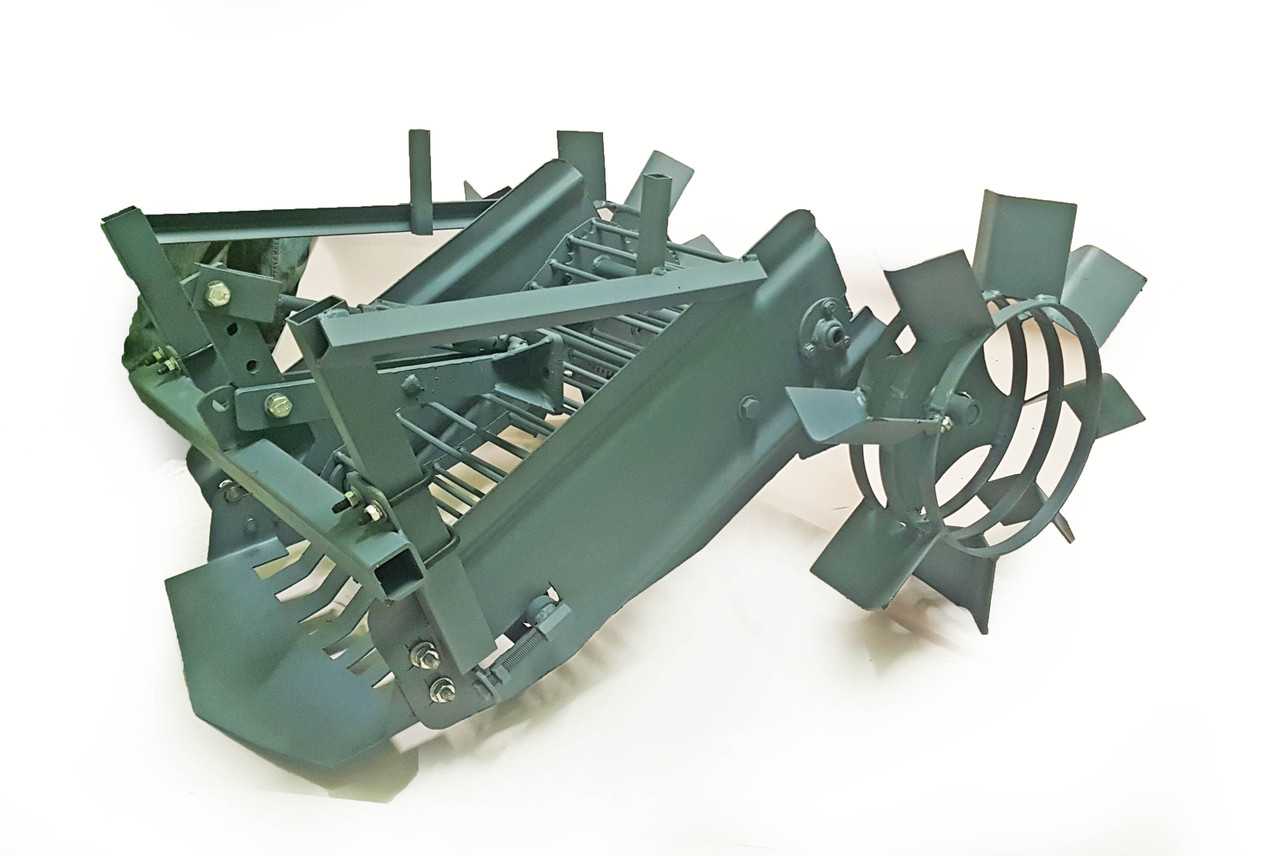

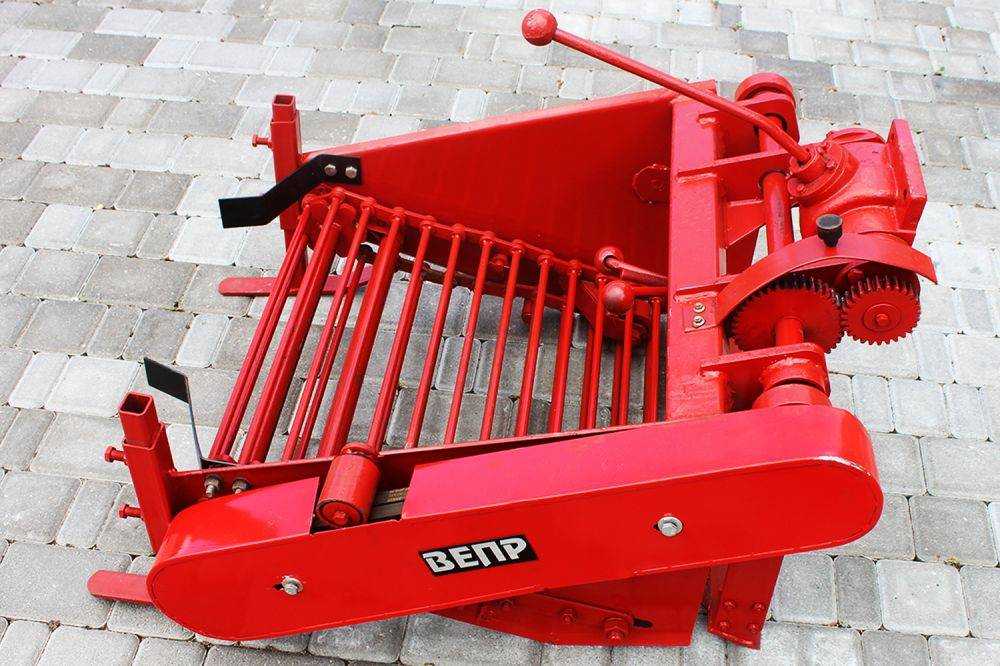

Грохотная картофелекопалка

Этот агрегат для копки картофеля также называют вибрационной картофелекопалкой, копалкой-трясучкой. Грохотная картофелекопалка состоит из трех частей — ножа, движущейся решетки с механизмами, обеспечивающими ее вибрацию, и металлического каркаса (рамы).

Картофелекопалка изготавливается в течение нескольких часов, работа требует опыта и навыка работы с сельхозтехникой. Для изготовления агрегата понадобятся:

• болгарка;
• сварочный аппарат;
• дрель, сверла по металлу;
• металлический профиль со стороной квадрата 2,5 см;
• стальной лист толщиной 3-5 мм;
• проволока стальная диаметром 8 мм (или арматура не рифленая того же диаметра);
• колеса;
• болты, шарниры, рычаги, эксцентрик, мерная лента, расходные материалы.

Также понадобится линейка и карандаш для разметки. Порядок работы при изготовлении грохотной картофелекопалки:

• отмеряют и нарезают металлический профиль для рамы (каркаса);
• сваривают каркас;
• в нижней части каркаса приваривают стойки для колес;
• внутри каркаса приваривают держатели для шарниров, на которые будет подвешиваться грохот;
• приваривают к каркасу кронштейны для установки редуктора и механизмов, которые будут создавать в агрегате возвратно-поступательные движения (вибрацию);
• из металлических прутьев сваривают короб-просеиватель (грохот);
• грохот на шарнирах подвешивают внутри каркаса;
• на кронштейны крепят редуктор, другое оборудование для создания вибрации, соединяют их с грохотом. При работе вращение вала мотоблока передается через механизмы (рычаг и шатун) на грохот, колебания создают вращение эксцентрика;
• из стального листа вырезается и изгибается до нужной формы нож картофелекопалки;
• нож-лемех на шарнирах крепится к нижней части рамы и грохоту;
• на агрегат надевают и закрепляют колеса.

Лемех-нож для гравитационной картофелекопалки делают разной формы. Он может быть согнутым и заостренным, выпуклым и вогнутым. Копка картофеля происходит следующим образом:

• Лемех заглубляется в грунт и срезает его вместе с клубнями.
• Нож постоянно колеблется в соответствии с колебаниями грохота, срезает грунт с картофелем и немного подкидывает клубни вверх, в грохот. Грохот совершает вибрационные, возвратно-поступательные движения в раме.
• Очищенные клубни скатываются с решетки и падают на пашню за картофелекопалкой (или сбоку от полосы, в зависимости от конструкции агрегата).

Конструктивные характеристики агрегата

Что представляет собой картофелекопалка для трактора? Это функциональное устройство, позволяющее отделять клубни овощной культуры от грунта. В результате действия механизма корнеплод поступает на поверхность почвы. Стоимость готовых механизмов очень высока. Планируя изготовление устройства своими руками, необходимо учесть, что все конструкции можно разделить на следующие типы:

• транспортерные;
• грохотные;
• универсальные.

Грохотная копалка включает лемех, привод и ствол. Производительность таких механизмов считается высокой. Работа картофелекопалки вибрационной для мотоблока происходит в следующем порядке:

• подхватывание земли и ее подача на специальный стол;
• просыпание почвы через щели под влиянием вибрирующего стола;
• высыпание клубней с противоположной стороны на почву.

Универсальная копалка, представляющая собой однорядный механизм веерного типа, должна быть укреплена к мотоблоку. К ней могут быть присоединены разные насадки, которые позволяют осуществлять некоторые виды сельхозработ:

• высадку клубней;
• подъем целины;
• окучивание растений;
• сортировку и уборку овощей осенью.

Самодельная картофелекопалка для мотоблока обеспечивает автоматизацию всего процесса уборки картофеля. Это в значительной степени позволяет облегчить выполнение сельскохозяйственных работ.

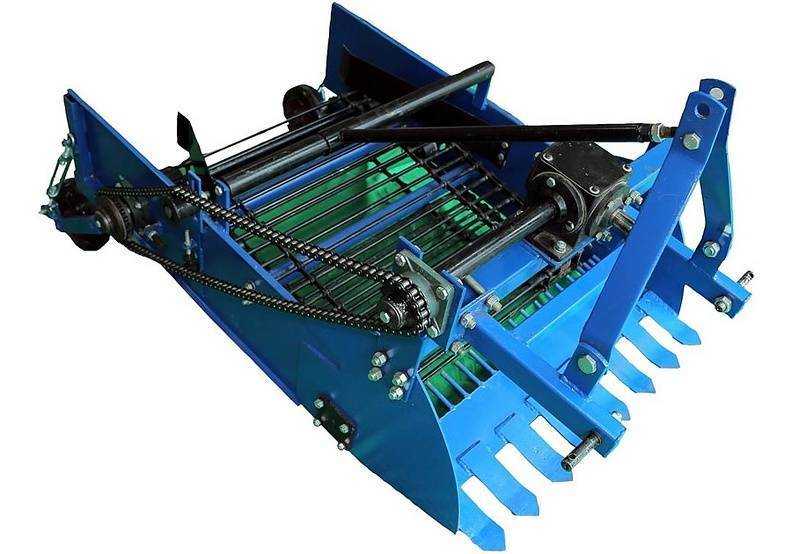

Транспортерная картофелекопалка

Другая модификация — транспортерная картофелекопалка. Транспортерный агрегат устанавливается на средние и тяжелые мотоблоки. По своим характеристикам схож с вибрационным устройством. Отличие заключается в том, что картофель движется и очищается от прилипшей земли по транспортерной ленте, а не собирается на вибростол. Такой вид копалки более практичен, чем вибрационный, но его использование целесообразно лишь для тяжелых почв.

Транспортерная лента чаще изготавливается из прутьев. Но применима также стальная сетка, есть модели с резиновой лентой на тканевой основе. Движение транспортера осуществляется при передаче крутящего момента от вала мотоблока через редуктор, цепи, зубчатые передачи.

Транспортерная картофелекопалка не повреждает клубни, легка в эксплуатации, агрегатируется с мощными мотоблоками и мини-тракторами. Промышленные образцы имеют следующие технические характеристики:

• габаритные размеры — 1140х740х47 мм;
• вес — 36 кг;
• скорость — 2 км/ч;
• глубина прокапывания — 20 см;
• ширина захвата — 53 см.

Самостоятельное изготовление транспортерной картофелекопалки после изучения схем работы заводских машин возможно, если мастер обладает опытом проведения подобных работ. Каждый мастер может проявить инженерную смекалку и внести в конструктивное решение свои элементы, чтобы усовершенствовать готовое изделие. Общая инструкция по сборке выглядит так:

• сварка каркаса рамы из стального квадратного профиля и уголков;
• изготовление из толстой листовой стали ножа-лемеха;
• установка валов для транспортерной ленты;
• сборка конвейерной ленты;
• монтаж кронштейнов и креплений для редуктора и зубчатой передачи;
• установка транспортерной ленты и механизмов;
• установка лемеха.

Оборудование с транспортером

Конвейерная картофелекопалка транспортерная имеет стандартный вид, при котором главными элементами является лемех и платформа с транспортером. Особенности:

• на платформу устанавливается транспортер, вид которого регламентируется требованиями;
• простое устройство позволяет совершать установку на почти любой вариант мотоблоков, в том числе отечественного производителя;
• часто используется в местах с твердой или суглинистой почвой;
• картофелевыкапыватель для мотоблока создается строго по заданным параметрам транспортера и платформы, так как это необходимо для нормального выкапывания клубней.

При самостоятельном создании стоит учесть два фактора, которые повлияют на установку и эксплуатацию. Первым фактором являются размеры устройства, позволяющие закрепить механизм на мотоблоке. Расчет всегда должен производиться с учетом параметров техники. Другой фактор – проявление универсальности. Большую часть самодельных устройств транспортерного типа можно дополнить вторичными элементами.

Особенности эксплуатации и полезные советы

Каким способом выкапываете картофель Вы?

КартофелекопалкойВ ручную

Первым делом картофелекопалку следует установить на мотоблок. С помощью длинного центрального винта можно отрегулировать максимально удобное положение агрегата относительно мотоблока. Именно этот фактор позволит регулировать глубину возделывания почвы. Винт затягивают ключом, после чего закрепляют приводной ремень, пропуская его ровно над натяжным роликом.

Для полноценного взаимодействия картофелекопалки и мотоблока необходимо отрегулировать все имеющиеся болты на прицепном узле. Делается это эмпирическим способом, каждый раз проверяя все необходимые качества.

Только после того, как картофелекопалка работает в нужном режиме, ее можно эксплуатировать по назначению.

• Какой мотокультиватор выбрать: обзор популярных моделей электрических и бензиновых культиваторов от легких до тяжелых, их характеристики, плюсы и минусы
• Как выбрать надежную мотолебедку для дачи и огорода: какие бывают, как работают, подойдут ли для вспашки, обзор 8 популярных моделей лебедок для сехозработ, их плюсы и минусы
• Лучшие минитракторы для дачи и дома: как выбрать лучший вариант, ТОП-10 с подробным обзором популярных моделей

Как сделать самодельную картофелекопалку для мотоблока

Прежде, чем приступить к изготовлению картофелекопалки для мотоблока, следует определиться, какой именно вид копалки вы хотите иметь в своем хозяйстве. Это во многом зависит от плотности почвы, так как, например, простая стрельчатая копалка легко справится с легкими почвами. При почве с плотной структурой простая копалка вам мало чем поможет – здесь более уместна конструкция с транспортерным механизмом.

Сделать простую картофелекопалку достаточно легко – для этого не требуются особые знания и умения.

Чертеж веерной картофелекопалки для мотоблока

Сошку для стрельчатого типа можно вырезать из старой лопаты, а в качестве направляющих стержней используются зубья от вил или арматура.

Необходимые инструменты и материалы

Чтобы сделать мотоблочный картофелекопатель вибрационного типа, потребуется немного больше времени и умения, а также специальные инструменты и оборудование.

Итак, нам в распоряжение нужно:

• аппарат для сварки;
• угловая шлифовальная машина (болгарка);
• электродрель и сверла по металлу;
• набор ключей;
• кувалда (тяжелый молоток);
• уровень, штангенциркуль, угольник,

Когда все будет в наличии, можно приступать к изготовлению агрегата.

Потребуются следующие материалы:

• металлический профиль П-образный (швеллер №8);
• сталь листовая толщиной около 8 мм;
• стальные или железные прутья 10 мм в сечении;
• железный уголок (металлопрокат);
• металлическая труба для стоек;
• крепежные элементы – пластины и стальные болты с гайками №10;
• роликовая цепь;
• колеса – металлические или на резиновом ходу.

Изготовление и сборка картофелекопалки

В конструкцию вибрационного картофелекопателя для мотоблока входят:

• рама-основа;
• лемех для вскапывания;
• подвесная система;
• тяга регулировки;
• грунтозацепы или колеса.

Сборку мотоблочного агрегата начнем с изготовления отдельных составляющих.

1. Рама сваривается из железного швеллера №8 и уголка 63×40 мм. Длина рамы должна быть приблизительно 120 см.

1. Один швеллер привариваем на расстоянии одной трети от начала рамы, а второй – приблизительно на расстоянии 1/6 от переднего края. Швеллеры послужат основанием для крепления регулятивной части копалки.

1. К боковым краям рамы с обеих сторон вертикально к земле привариваем на расстоянии друг от друга 10 см металлические стойки разной длины, начиная от 50 см (далее – 40, 30 и т.д.). К этим стойкам будет приварено основание для прутьев решетки.

1. К коротким стойкам с обеих сторон рамы наварите остатки швеллера. В итоге вы должны получить два жестких треугольника, на которые будет крепиться лемех.

1. Вырезаем из листового металла пластину нужной длины шириной приблизительно 30 мм и привариваем один ее конец к любому из полученных треугольников. Даем остыть, затем изгибаем ее при помощи кувалды и прикручиваем ко второму треугольнику на болтах.

1. Для изготовления лемеха подойдут металлические пластины, старый плуг или разрезанный вдоль кусок трубы диаметром 200 мм. Изгибаем по типу плуга и делаем округлую заточку детали, чтоб при работе не резать клубни картофеля. Крепим лемех к кожуху элеватора на четырех болтах, надежно затянув гайки.

1. Нарезаем арматуру на прутья необходимой длины так, чтобы один конец можно было приварить к металлической пластине, а другой свободно выступал за пределы рамы мотоблочной копалки. Привариваем прутья к металлической пластине, оставляя второй конец свободным, на расстоянии 4-5 см друг от друга. На боковые стороны элеватора поверх прутьев можно наварить полосы из листового металла, чтобы клубни не вываливались по бокам.
2. Свободные концы арматуры навариваются на металлическую скобу, изготовленную из полосы металла или трубы небольшого сечения. Скоба для подвижности укрепляется на конце рамы с помощью шарниров.

1. При желании элеватор можно заменить очистительным барабаном. Он изготавливается в форме полуцилиндра из металлических полос и арматуры.

1. Устанавливаем редукционный узел, который позволит изменять наклон элеватора и угол наклона лемеха. Редукционный блок крепится к стержню ползунка на подшипниках.

1. Крепим с помощью звездочек стержень соединяющего моста. Навариваем на него с обоих концов металлические диски и крепим колеса.
2. Крепят картофелекопалку к мотоблокам разных типов аналогично креплению другой техники.

Какой бы тип копалки вы ни выбрали, в любом случае самодельные картофелекопалки для мотоблока существенно облегчают земледельческий труд и при этом помогают значительно сэкономить на приобретении копалки промышленного производства.

Требования к конструкции

Перед тем как будет изготавливаться самодельная картофелесажалка, необходимо ознакомиться с основными параметрами посадки корнеплода. Агрегат должен обязательно выполнять два важных параметра:

• Картошка должна высаживаться на одинаковом расстоянии друг от друга. Лучше всего подойдет приспособление с регулируемым интервалом.
• Глубина высадки клубней должна быть одинаковой. В таком случае ожидается одинаковый период всхода растения.

Такие требования должны выполняться при создании приспособления любой конструкции. Но также не стоит забывать, что прибор лишь облегчает посадку картофеля, и участие человека все равно необходимо.

Самодельная картофелесажалка должна собираться на основе подготовленного чертежа и схемы. Их можно разработать самостоятельно в зависимости от наличия материала или взять готовые чертежи и схемы и доработать под свои потребности. Перед началом работы желательно проверить все размеры и данные.

Виды копалок

Покупные

Производственные копалки картофеля для минитрактора отличаются по конструкции от самодельных устройств. Наиболее распространенные типы покупных аппаратов:

1. Грохотные (вибрационные). После захвата картофеля он попадает на стол, который поддается вибрации, оттряхивая частицы грунта.
2. Транспортерные. Конструкция устройства такая же, как и у грохотной копалки, но на таком аппарате установлена решетка вместо стола.
3. Веерные. По принципу работы имеют схожие черты с вибрационным аналогом. Используется чаще не на минитракторах, а на мотоблоках. В ее конструкции нет подвижных элементов.

Самодельные

Самодельная копалка по функциональности хоть и уступает оригинальной продукции тракторных заводов, для частной собственности ее будет достаточно. Главное — раздобыть чертежи и подобрать необходимые материалы. Сам же процесс сборки аппарата не займет много времени. Самый простой вариант — сделать стрельчатую копалку. По конструкции она представляет собой вогнутую лопату с длинными прутьями.

Недостаток уборки картофеля таким устройством — это неудобство. Человеку приходится делать меньше движений, чем при работе с обычной лопатой. Для минитрактора такое устройство не подходит. Это обычная переделка инструмента, которая подойдет для работы на небольших огородах. 1-2 км засаженных грядок перекопать ею сложно.

Однорядная навесная копалка картофеля для минитрактора, которую можно сделать своими руками, должна быть максимально прочной и надежной. Легче всего сборке поддается вибрационная установка, рама которой сделана из металлических уголков 60 х 40 или 50 х 50. В качестве стола для картофеля можно использовать решетку.

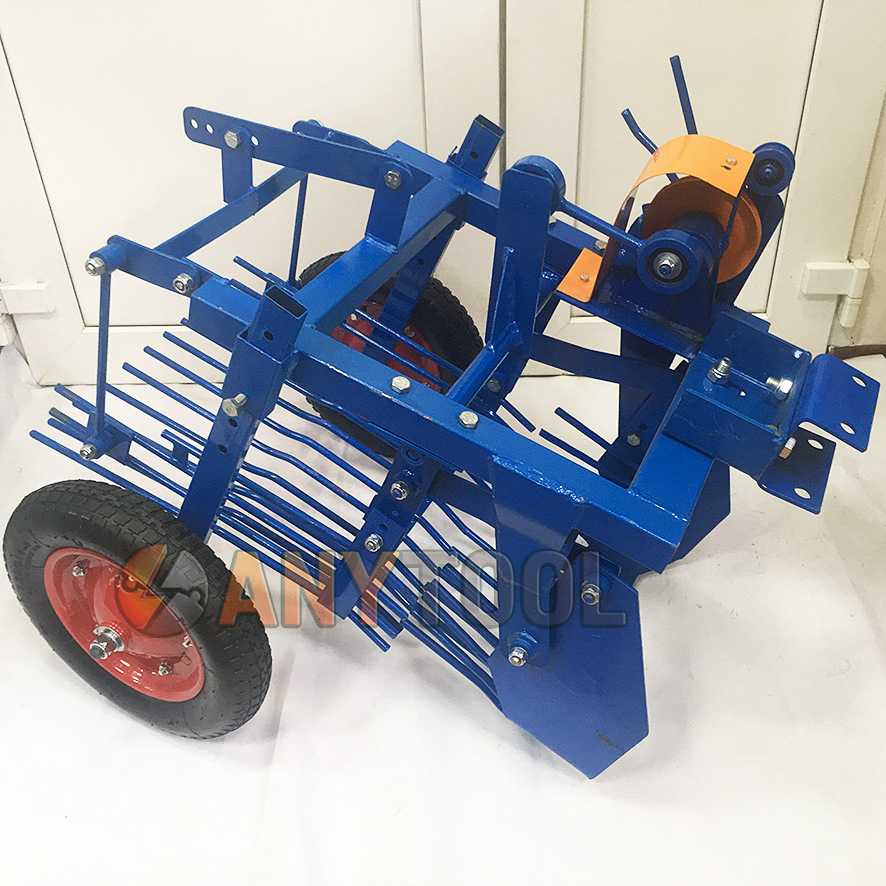

Веерная картофелекопалка

Это насадка пассивного типа. Она универсальна и проста в применении. Не оснащена вращающимися деталями, что гарантирует её надёжность — механизм не придёт в непригодность из-за больших нагрузок.

Выглядит как обычная лопата. Имеет заострённый нижний край. Зубья располагаются по верхнему краю. Работает так: острая часть входит в почву. Зубья достают корнеплод вместе с землёй. Картофелина падает на зубья, комки земли попадают на них и рассыпаются, плод выпадает на грунт с другой стороны.

Достоинства:

• работа выполняется качественно, даже на очень высоких скоростях;
• может функционировать при малой мощности;
• легко насаживается на мотоблок.

У данного вида имеются свои плюсы и минусы

Недостаток — часть урожая может остаться под землёй из-за малой глубины копки (15 см).

Эта насадка отлично подходит для работы с неплотной, рассыпчатой почвой, а также для сбора урожая на маленьких площадях, где не требуются высокие мощности.

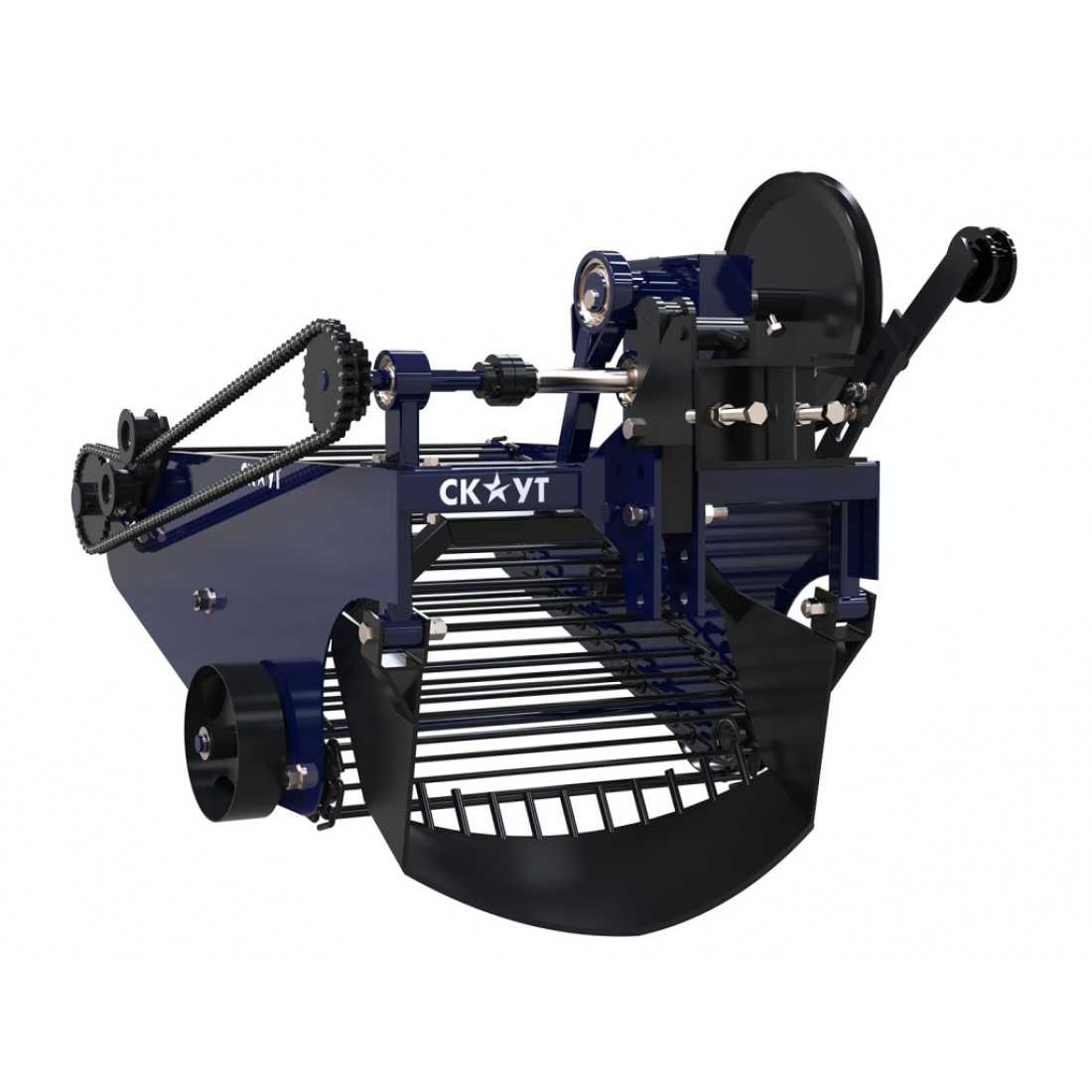

Картофелекопалка ККМ-1

Эта модель относится к вибрационному типу. Картофельная копалка ККМ-1 разработана для мотоблока Нева усовершенствованного вида.

Составные части конструкции:

• лемех;
• сито-решётка.

Решётка помещается на опорных колёсах.

Данное устройство состоит из нескольких элементов

Лемех срезает слой грунта. Пласт оказывается на решётке. Вибрация обеспечивает тщательное просеивание комочков земли сквозь прутья решётки-сита. Картофелины вместе с ботвой выбрасываются на грунт вслед за ходом агрегата.

Модели картофелекопалки ККМ применяются для работы на участках, где расстояние между рядами не меньше 60 см. Это довольно тяжёлый агрегат.

Технические характеристики:

• масса – 40 кг;
• габариты – 700×700×600 мм;
• скорость движения во время работы – 1,1-2,1 км/ч;
• глубина копания – 20 см;
• ширина площади захвата – 39 см;
• радиус поворота – 3 м;
• продуктивность – 0,2-0,5 га/час.

Достоинства:

• эффективна на тяжёлой грунтовой поверхности с твёрдой почвой (20 кг/см);
• на засорённой камнями земле (8-9 т/га);
• не требует излишней траты топлива;
• высокая продуктивность.

Недостатки:

• высокая стоимость;
• воздействие вибраций на тягу — самое незначительное.

Картофелекопатель грохотный Юрия Лескова: чертежи, фото и видео

Копатель для картофеля, изготовленный для мотоблока Нева умельцем-конструктором, показанный на картинке, представляет собой металлическую раму с установленными на нее колесиками, которые можно регулировать по высоте. Рабочая подвижная часть: шкив, соединенный с тягой (взята с автомобиля) через эксцентрик. Далее рабочая часть конструкции идет на лемех через дополнительные тяги. Лемех имеет зубья, изготовленные из стальной проволоки, и нож, сделанный из стальной пилы.

На видео показан процесс создания интересного агрегата. Также вы можете скачать чертежи и воспользоваться ими для создания собственноручно сделанной копалки для урожая картофеля.

Картофелекопатель грохотный Юрия Лескова: чертежи, фото и видео

Копатель для картофеля, изготовленный для мотоблока Нева умельцем-конструктором, показанный на картинке, представляет собой металлическую раму с установленными на нее колесиками, которые можно регулировать по высоте. Рабочая подвижная часть: шкив, соединенный с тягой (взята с автомобиля) через эксцентрик. Далее рабочая часть конструкции идет на лемех через дополнительные тяги. Лемех имеет зубья, изготовленные из стальной проволоки, и нож, сделанный из стальной пилы.

На видео показан процесс создания интересного агрегата. Также вы можете скачать чертежи и воспользоваться ими для создания собственноручно сделанной копалки для урожая картофеля.

Барабанная картофелекопалка

Картофелекопалка, оснащенная барабаном, применяется при обработке полей с помощью мини-трактора. Барабан получил название «беличье колесо». Такая конструкция позволяет очищать клубни картофеля от грунта за счет вращения решетчатой конструкции. Но те, кто использовал, отмечают, что в барабане повреждается кожура картофеля.

Самодельные барабаны встречаются редко, так как их изготовление — непростое дело. Барабан через зубчатые передачи, цепи и редуктор соединен с валом отбора мощности с помощью сцепки прямым приводом. Нож прикреплен к раме на шарнирах.

Затем конструкция приваривается к дискам и закрепляется на 2 осях. Барабан закрепляют на согнутых дисках. Опытные мастера используют для конструкции обода колес от велосипеда. Вал на подшипниках вращается и приводит в движение сам барабан. Грунт, подрезанный ножом, вместе с клубнями поступает в барабан. Земля высыпается через ячейки решетки, а картофель перемещается к краю и выпадает на пашню.

Технические характеристики, свойственные качественным видам сажалок

Для правильного выбора техники, производящей посадку картофеля, нужно решить, какие технические характеристики подойдут для процесса лучше всего и тогда уже определиться с выбором.

Приемлемые для картофелесажалок технические данные:

— скорость – от пяти до восьми километров в час;

— ширина рабочего захвата – 3,6 метра;

— глубина посадки клубней – пятнадцать сантиметров;

— частота посадки клубней – семьдесят штук на один гектар;

— ширина между картофельными клубнями – 35 сантиметров.

Необходимо также учитывать количество и глубину внесения удобрений минерального типа. Для удобной бесперебойной работы сажалки она должна иметь вместительную ёмкость для посадочного материала – не менее двух с половиной тонн, можно больше. Для удобрений подойдёт ёмкость от четырёхсот литров.

Как сделать картофелекопалка для минитрактора своими руками

Конструкция картофелекопалки достаточно простая:

• Рама, на которой крепятся основные конструкционные детали;
• Решетчатый стол для очистки картофеля от земли;
• Лемех, которым клубни вырываются с земли;
• Механизма крепления навески с техникой (минитрактором);
• Колёса – сталь или резина.

Кроме небольшого количества материалов нужно подготовить некоторые инструменты: сварку, болгарку, точилу, болты. Все элементы конструкции обязательно должны закрепляться сварочным аппаратом для надёжности.

Устройство картофелекопалки на минитрактор вполне можно изготовить самостоятельно, если использовать готовые чертежи и следовать предложенной схеме:

1. Изготовление рамы. Рама должна быть прочная и надёжная. Для создания основного каркаса нужен уголок сечением 60*40 миллиметров или швеллер. Из листа стали, толщина которого около 6-8 мм, вырезаются косынки-усилители углов рамы и других узлов. Фиксируются детали сваркой или болтами. Оптимально комбинировать методы крепления;
2. Сборка элеватора/решётки. Решётка сваривается из прутов и стальных полос диаметром около 10 миллиметров. Конструкция соединяется с валом, он способствует вибрированию решетчатого стола. Готовый элеватор закрепляется на раме болтами;
3. Лемех. Трубу, диаметр которой 200 мм, разрезают болгаркой, выгибают кольцо. Готовый нож затачивается точилом. Закрепляется лемех на раме и элеваторе болтами (10 мм);
4. Крепление колёс. Можно использовать вал с подшипниками или установить отдельно ступицы по сторонам навески;
5. Крепление. Можно приобрести готовый прицепной механизм под используемую технику или изготовить самодельное крепление по принципу покупного;
6. Колёса. Могут быть стальными или на резине. Оптимально иметь две пары. На стальных колёсах удобно передвигаться по твёрдой просушенной земле, в некоторых случаях нужны грунтозацепы. Если грунт влажный и рыхлый, больше подойдут колёса на резине, которые меньше проваливаются. В любом случае колёса должны быть широкими, чтобы картофелекопалка не погрузла в грунте.

Чтобы самостоятельно изготовить надёжную картофелекопалку, не нужны особые навыки или знания. Достаточно изучить чертежи, следовать описанной схеме и ознакомиться с предложенными видео.

картофелесажалка для минитрактора

Транспортёр для лучшей очистки

Копалка вибрационная упрощает подрезку слоя почвы с картофелем. Однако очистка клубней от остатков земли не всегда проходит успешно, поскольку срезанный пласт передвигается по прутьям под напором. Дополнительного воздействия нет, а прутья часто забиваются, что создаёт неудобства в процессе копки — приходится делать остановки для очистки.

Транспортёр — это движущаяся часть в картофелекопалке, куда поступает грунт с клубнями. Этот механизм позволяет сепарировать срезанный слой. В результате клубни получаются чистыми, практически без налипшего грунта. Транспортёр можно направить в приёмный бункер, что избавит от ручного труда на поле.

В целом конструкция аналогична вибрационной копалке, только вместо прутьев стоит транспортёр. Его выполняют из металлических прутьев или трубок, которые расположены параллельно друг другу. Они устанавливаются в подвижный обод или цепь. Можно изготовить транспортёр из стальной сетки или резиновой ткани.

Механизм приводится в действие от вала сельхозтехники через редуктор. Далее крутящий момент передаётся через цепь или зубчатую передачу. Перед изготовлением подобного устройства лучше изучить заводские схемы. Народными умельцами представлено множество конструкций, и каждый стремится предложить что-то оригинальное, что усовершенствует механизм.

Шаги по созданию транспортёрной копалки:

1. Изготовление рамы. Для этого используют стальной профиль с прямоугольным сечением.
2. Нож-лемех делают из листовой стали.
3. К каркасу крепят валики для ленты транспортёра.
4. Собирают ленту транспортёра и устанавливают.
5. Устанавливают кронштейны для редуктора и цепной или зубчатой передачи, после чего крепят сами устройства.
6. Ставят колёса.

Самодельная копалка для мини-трактора при установке приёмного бункера позволит механизировать весь процесс сборки урожая. Главное, что для создания подобного устройства не нужно тратить много денег. Необходимый материал найдётся дома или на свалке. В крайнем случае можно воспользоваться старыми механизмами.

Originally posted 2018-07-04 07:46:29.

Как настроить картофелекопалку на мотоблоке

Прежде чем начать собирать урожай при помощи нового оборудования для вашего мотоблока, необходимо его правильно настроить

При копке картофеля самой важной целью является не повредить корнеплоды

Поэтому, уделите особое внимание регулировке плуга

Как настроить картофелекопалку?

1. Найдите болты, которые располагаются между стойкой плуга и замком.
2. Ослабьте регулировочные болты.
3. Передвигайте плуг, настраивая расстояние его углубления в почву. Достаточно будет выставить 30 см, это примерное расстояние одного штыка лопаты; при настройке меньшей глубины будет риск повреждения корнеплодов.
4. Затяните болты.
5. Следующий шаг – настройка угла наклона полевой доски. Для этого крутите винтовую рукоять до упора доски в землю, а затем – в обратную сторону.
6. Остановитесь, когда задняя часть приподнимется на 2-5 сантиметров над грунтом.

Особенности конструкции

Картофелекопалка – это специальный вид навесного оборудования для мотоблока, целью которого является выкапывания картофеля.

Всего есть 4 основных вида, которые встречаются в продаже:

1. Веерная.
2. Барабанная.
3. Транспортерная.
4. Грохотная.

Веерная копалка для мотоблока представляет из себя плуг с прутьями. При работе плуг заглубляется ниже клубней, во время движения они поднимаются наверх, проходят по прутьям, где картофель очищается от земли и падает на землю. Это самый простой вариант, который проще всего сделать своими руками.

Самодельная картофелекопалка грохотного типа

Остальные 3 имеют более сложную конструкцию: ленты, барабаны, колеса и т.д. Требуют подключение вала отбора мощности, т.к. на них нужно вращать дополнительные механизмы. Они более затратны в изготовлении, но при этом более производительные и эффективные.

Для лучшего понимания, о чем идет речь, рекомендуем почитать статью про картофелекопалки для мотоблоков, в ней мы подробно разбирали каждый из видов, их выбор и приводили примеры популярных моделей.

В статье рассмотрим несколько вариантов изготовления каждого вида, чтобы любой мог сделать то, что ему нужно.

Барабанный вариант не будем рассматривать, т.к. по своей эффективности он уступает вибрационной и транспортерной, а в изготовлении сложнее, поэтому нет смысла.

Разновидности

Все картофелекопалки разделяются на 2 большие группы: однорядные и двухрядные. Первые отличаются наличием одного ряда зубьев, вторые оснащены двумя рядами стержней и считаются более сложными устройствами.

Однорядными бывают:

1. Вибрационные, или грохотные. Самый распространенный вариант. Модели оснащены горизонтальным лемехом, который в процессе работы роет землю. Он выглядит как перевернутая буква «П». Погружается на глубину от 20 до 30 см. Сзади находятся прутья. Расстояние между ними не позволяет клубням упасть обратно в только что выкопанную траншею. К прутьям прикреплен вертикальный поршень для создания вибрации. Комки под вибрационным потоком разбиваются и отправляются обратно на поле. Клубни падают следом на поверхность.
2. Транспортерные. Принцип работы тот же, что у вибрационной техники, но есть и отличия. Горизонтальный лемех заменяют плоские зубья, направленные вперед. Специальный привод запускает ленту транспортера. На ней картошка отсоединяется от грунта и затем падает на землю.
3. Веерные. Простая конструкция, включающая лемех в виде штыка лопаты и веер из металлических прутьев. Клубни из почвы по лемеху перемещаются назад, а затем через прутья падают на поверхность земли. Такая картофелекопалка отлично подходит для совместной работы с мини-трактором и мотоблоком.
4. Барабанные. Техника отличается наличием вращающегося барабана. В него попадает картофель, который после очистки от земли перемещается вниз.
5. Конные. Принцип работы заметно отличается от предыдущих моделей. Лемех поднимает клубни и транспортирует их во вращающееся колесо. Этот элемент движется в обратном направлении, сталкивая урожай к боковым пучкам из металлических прутьев. Затем клубни падают на землю, но чуть дальше выкопанных траншей.

В домашнем хозяйстве и на небольших фермах используют именно однорядные картофелекопалки. На полях с внушительным объемом овощей применяют двухрядные модели. Мы не будем описывать их подробно, поскольку предназначены они для подсоединения к тяжелой спецтехнике.

Как сделать грохотную

Грохотную копалку еще называют вибрационной. Во время работы она вибрирует, трясется, тем самым осыпая лишний грунт с картошки и издает грохот, за что и получила свое название.

В изготовлении достаточно сложная, требует много материалов, специальных механизмов и определенного опыта мастерства в таких делах.

Чтобы сделать картофелекопалку для мотоблока своими руками грохотного типа, рекомендуем посмотреть интересное видео, автор которого подробно рассказывает про особенности и этапы изготовления, приводит точные чертежи с размерами.

Чертежи с размерами

Для наглядности, приведем пример одного из чертежей с размерами, который прислал нам наш посетитель через форму комментариев.
