Обзор газонокосилок бренда briggs and stratton. технические характеристики и правила эксплуатации

Briggs&Stratton 750 Series

Данная модель двигателя оснащена горизонтальным валом общего назначения. Производитель гарантирует высокую эффективность работы, а также надежность, прочность, долговечность за счет использования высококачественного сырья. Устройство справляется с большими нагрузками без необходимости «уходить на перерыв».

Двигатель для мотоблоков наделен воздушным фильтром, к которому прилагается сменный патрон, а он, в свою очередь, оснащен поролоновым предочистителем (его еще называют двойным фильтрующим элементом). Такая деталь выступает в качестве защиты от пыли, песка, камней, которые поступают вместе с воздухом. Ведь засорение двигателя – частая причина поломок устройства.

Для изготовления основных деталей используется чугун. Этот материал значительно повышает прочность, производительность карбюратору. Таким образом, снижается риск быстрого износа мотоблока. Плюс ко всему улучшается контроль масла, необходимого для полноценной деятельности.

В этой модели клапаны расположены сверху. Прежде всего это влияет на увеличение срока службы устройства, а также положительно сказывается на экономии топлива. На эти же показатели оказывают воздействие и другие запчасти – подшипники. В модели XR750 они двойные шариковые.

Механический тип регулятора позволяет изменить частоту вращения – так, получится развить мощность до максимальных показателей, что необходимо при интенсивных работах.

Общая характеристика:

• высший крутящий момент – 10,17 Нм;
• рабочий объем – 163 куб. см;
• вместимость топливного бака – 3,1 литра;
• тип механизма – одноцилиндровый, четырехтактный, верхнее расположение клапанов;
• цилиндр изготовлен из чугунной стали;
• вес оборудования – 15,5 кг;
• тип карбюратора – поплавковый;
• вид регулятора – механический;
• за счет инновационного глушителя Lo-Tone агрегат не создает большого шума;
• особый вид электронного зажигания Magnetron позволяет быстро запустить устройство без сбоев.

Как проверить катушку зажигания в двигателе малого объема

Предупреждения об опасности

: При попытке запустить двигатель или оборудование избегайте любых вращающихся, движущихся частей или других опасных зон.

Вероятно, легче всего проверить катушку, поэтому это первое, что нужно проверить, приступая к устранению неполадок в системе зажигания.

Проверка катушки или якоря

Этап 1 : Закрепите один конец индикатора работы свечи (номер детали — 19368) на кабеле зажигания, а другой — на головке блока цилиндров, как показано ниже.

Если в зазоре индикатора появляется искра, катушка зажигания работает нормально. Если нет, ее нужно заменить.

Двигатель останавливается во время работы? Установите индикатор между кабелем зажигания и свечой зажигания и запустите двигатель. Когда он остановится, следите за окном.

Общие ошибки при проверке катушек

• Обязательно отсоедините катушку от жгута проводов оборудования, а также жгута проводов двигателя, и используйте индикатор работы свечи. Многие специалисты по ошибке заменяют рабочую катушку, потому что провод заземления катушки замыкается на куске листового металла.
• НЕ подключайте индикатор к свече зажигания для проверки этого. Это может запустить двигатель. Вы не сможете отключить его без установленного провода заземления.

Замена катушек зажигания или якорей

Особенности двигателей Briggs Stratton

Силовой агрегат, без сомнения, представляется одним из самых дорогостоящих и важных узлов конструкции любой моторизированной садовой техники. Несмотря на обилие моделей моторов, представленных на рынке, лидирующие позиции занимает двигатель Briggs Stratton различных модификаций.

Он выпускается одноименным американским концерном на протяжении многих лет. Ассортимент продукции данного производителя насчитывает множество наименований, причем в отличии от изделий других изготовителей, двигатели бренда Briggs Stratton постоянно совершенствуются и оснащаются новыми функциями.

Briggs Engine Compression Технические характеристики

Двигатели Briggs и Stratton предлагают номинальную мощность в диапазоне от 3,5 лошадиных сил до более 25 лошадиных сил для всех видов применения, включая газонокосилки, снегоуборщики и снегоочистители, тракторы для верховой езды, культиваторы, дробилки древесины и дровоколы. Знание спецификаций сжатия двигателей Briggs и Stratton, которые вы используете, поможет вам определить проблемы с двигателем, а также необходимый ремонт. Для двигателей Briggs и Stratton применяются два основных типа сжатия.

Briggs and Stratton L Компрессионные характеристики двигателя

Двигатель с головкой Briggs and Stratton L – это долговечный и долговечный двигатель, который может иметь горизонтальный или вертикальный коленчатый вал. Двигатель с L-образной головкой имеет клапаны сбоку от головки цилиндров; это оригинальный двигатель Бриггса и Страттона. Нормативы выбросов ограничивают использование двигателя с L-образной головкой во многих местах, поскольку он не так эффективен в отношении выбросов выхлопных газов, как другие типы двигателей. Степень сжатия любого двигателя с головкой Briggs и Stratton L должна составлять 6: 1.

Briggs and Stratton клапаны OHV для двигателей

Верхний клапан Бриггса и Страттона, или двигатель OHV, является заменой для двигателей серии L с головкой. Эти двигатели более эффективны с расходом топлива, а также с выбросами, и клапаны расположены непосредственно над головкой цилиндров и работают с кулачковым валом. Двигатели серии OHV также имеют более высокую степень сжатия, чем двигатели с L-образной головкой, причем в этих конструкциях стандартная степень сжатия составляет 8,5: 1.

Другие Бриггс Двигатели

Поскольку эти два основных типа двигателей являются единственными двумя марками Бриггса, вы должны обнаружить, что ваш собственный двигатель Бриггса и Страттона находится в пределах одного из этих коэффициентов сжатия. Вам нужно будет обратиться к руководству, чтобы определить, какие спецификации компрессии применяются

В любом случае, важной частью испытаний на сжатие является определение давления в фунтах на квадратный дюйм в цилиндре вашего двигателя. Если он не соответствует техническим характеристикам, вы можете восстановить или заменить двигатель для оптимальной работы

Популярные модели косилок

Рассмотрим самые популярные модели бензиновых газонокосилок, работу которых обеспечивают двигатели фирмы Briggs & Stratton.

AL-KO 119468 Highline 523 VS

В зависимости от места приобретения косилки (официальный магазин, онлайн-бутик или перекупщик), стоимость данного агрегата может существенно меняться – от 40 до 56 тыс. рублей. При этом официальный производитель зачастую проводит различные акции и устанавливает скидки.

К плюсам данной модели пользователи относят приятный дизайн, а также экономичность использования. При эксплуатации газонокосилки бензин не надо накачивать. Кроме того, удобство использования обеспечивает эргономичная ручка для управления. Также устройство отличается низким уровнем шума.

Makita PLM4620

Газонокосилка имеет функцию мульчирования, оснащена колесами на подшипниках. При этом довольно просто самостоятельно отрегулировать высоту среза. Травосборник отлично выполняет свои прямые функции по сбору отходов, скошенная трава не остается на газоне.

Champion LM5345BS

К основным преимуществам газонокосилки можно отнести ее мощь и самоходность, а основным недостатком пользователи называют большую массу. Соответственно, для транспортировки необходимо прикладывать большую физическую силу.

Покупатели устройства сообщают, что оно довольно долговечно – срок службы достигает 10 лет. Таким образом, цена полностью оправдывает качество. Ширина ножа составляет 46 сантиметров.

Makita PLM4618

В процессе работы газонокосилка не издает лишнего шума, что значительно повышает удобство и комфорт ее использования, особенно если вы проживаете в густонаселенном районе. Устройство довольно эргономично. Кроме того, на двигателе Briggs & Stratton функционируют такие модели косилок, как:

• Makita PLM4110;
• Viking MB 248;
• Husqvarna LB 48V и многое другое.

Таким образом, мы смогли убедиться, что двигатели Briggs & Stratton находят широкое применение и пользуются большой популярностью среди производителей садовой техники, что является доказательством высокого качества продукции компании.

Гарантия надёжности

Двигатели Briggs & Stratton – это выдающаяся производительность, высокая практичности, отличная мощность и безупречная надёжность. Они пользуются высоким спросом в самых разных странах – на сегодняшний день в мире находят регулярное применение более 100 млн силовых установок этого бренда. И владелец каждого из них может быть уверен, что при необходимости получит всю необходимую поддержку. Развитая сеть сервисных служб позволяет получить любое обслуживание – как гарантийное, так и послегарантийное. С ремонтопригодностью тоже не возникает никаких проблем, на заводах B&S производится широчайший ассортимент запчастей для всей линейки двигателей – причём как современных, так и прошлых поколений.

Категории современных двигателей Бриггс и Страттон

Briggs and stratton E Series Logo.

Моторы этой категории имеют низкий уровень токсичности, супер-мощной самой новой системой быстрого запуска, а также сочетают в себе функциональность и способность к долговременной работе.

Briggs and stratton E Series Logo

Серия, сочетающая все достоинства предыдущей, снабженная также системой запуска ReadyStart. Лучший вариант для быстрой работы и оптимального функционирования газонокосилки или мотоблока на вашем участке.

Briggs and stratton EX Series Logo

Сочетание качеств двух предыдущих серий с технологией ECO-PLUS. Эти двигатели продуцируют самое малое количество токсичных веществ, у них понижен объем испарений топлива, они идеально вписываются в концепцию экологичной техники, не загрязняющей воздух и растительность.

Торговые марки, под которыми briggs and stratton реализует технику со своими оригинальными двигателями в европейских странах (европейская линия продукции):

• Ferris;
• Snapper;
• Simplicity;

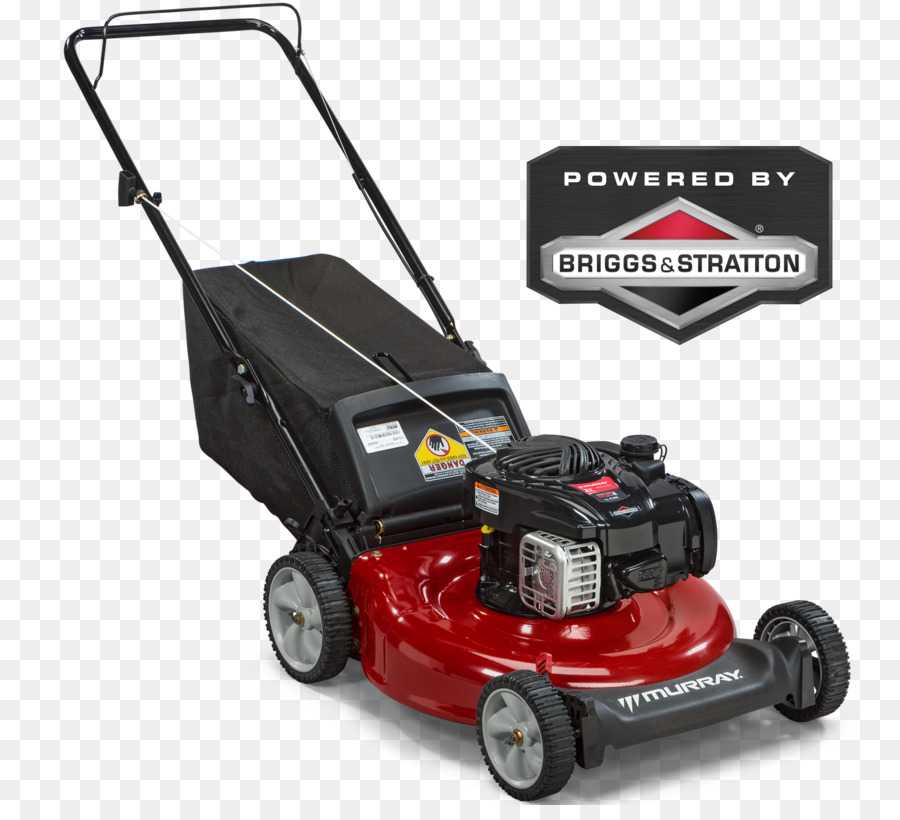

• Murray.

Каждый оригинальный мотор имеет соответствующий серийный номер, по которому на сайте производителя собственник техники может отыскать оригинальное руководство по эксплуатации двигателя.

Двигатели Briggs&Stratton: классификация, различия, основные понятия.

Просматереть сравнительную таблицу характеристик двигателей Briggs&Stratton (PDF) Выбирая садовую технику сегодня, зачастую дефицита в моделях не возникает, а скорее наоборот – человек просто теряется в предстоящем выборе. На рынке существует большой выбор производителей, с еще большим количеством представленных моделей, с трудноразличимыми на первый взгляд техническими спецификациями. Это объясняется тем, что большинство производителей, для облегчения собственного производства, заказывают композитные материалы для своей продукции у внешних поставщиков, которые, в свою очередь, поставляют их чуть ли не на весь мир. В итоге мы имеем большое количество «близнецов» под различными названиями, брендами, и странами – производителями. Зачастую, главное отличие в модельном ряде – это установленный двигатель. На рынке техники с четырехтактными двигателями (мотоблоки, мотокультиваторы, снегоуборщики. и т. д.), 90% всех моторов (за исключением китайских производителей) составляют двигатели Honda, Robin Subaru и Briggs&Stratton. Приблизительно 50% из этих моделей имеют в арсенале все – таки «Бриггс». Ежегодно, с конвейера американской компании Briggs&Stratton сходит около 12 миллионов надежных источников энергии для техники малых и средних классов. По причине большой популярности моторов Briggs&Stratton, даже на территории Украины, мы имеем развитую сервисную сеть, и можем твердо сказать – запасные части на двигатели есть, и стоят они достаточно недорого.

Далее, мы расскажем про различия в классификации модельного ряда четырехтактных двигателей американского производителя, ведь стоимость исходной машины может отличаться в несколько раз, в зависимости от типа установленного двигателя, даже если внешне вы не видите никаких различий. На малую садовую технику устанавливается всего несколько типов двигателей Briggs&Stratton.

Briggs&Stratton Intek OHV 55. Еще одна переходная модель, в своем роде. Преимущество перед предыдущими моделями заключается в кинематической схеме конструкции двигателя. Механизм клапанов соответствует маркировке OHV – и имеет верхнее расположение. В итоге, это означает, что двигатель в работе мощнее, экономичнее, и менее склонен к перегреву. В добавок, уменьшен уровень выхлопа. Воздушный фильтр – гофрированный картон.

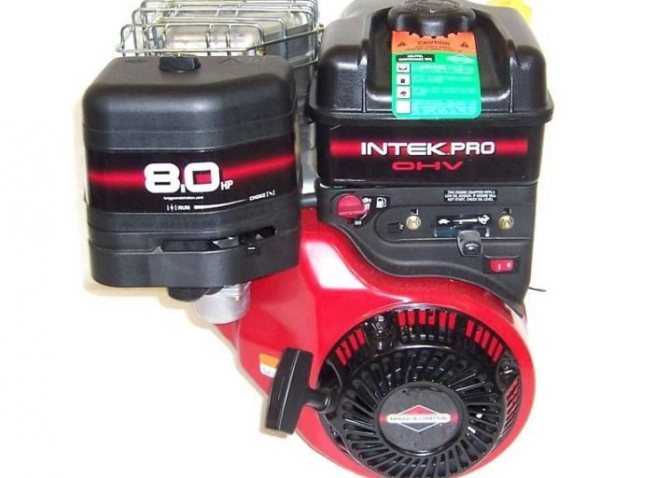

Briggs&Stratton Intek Edge OHV (55, 60), Intek Pro, Intek OHV 65. Вот эти двигатели уже можно считать полноценными профессионалами. Верхнее расположение клапанов (OHV), чугунная гильза цилиндра. Эти двигатели идеальны для садовой техники, использующейся в профессиональных целях. Так же, эти моторы используются на небольших мини электростанциях. Надежность и долговечность на высоком уровне. На практике это означает, что работоспособность и ресурс двигателя, чаще всего, превышает ресурс работы самого устройства.

Моментами, которыми вы можете поинтересоваться, в ходе выбора техники понятны. Все остальные маркировки двигателей Briggs&Stratton схожи, и очень легки в понимании. Однако отдельного разговора стоит еще одна серия двигателей американского производства – Briggs&Stratton Vanguard. Это профессиональны источники энергии, рассчитанные на постоянную работу при сверхнагрузках, в течение длительных рабочих смен. Все они имеют верхнерасположенные клапаны (OHV), чугунную гильзу цилиндра (Dura-Bore), оборудованы шарикоподшипниками высочайшей прочности, а некоторые имеют так же смазку под давлением. Производство данной серии двигателей ведется в Японии, что свидетельствует об их наивысшем уровне технологической оснащенности и качества. Видя на двигателе маркировку Vanguard, вы знаете, что данный тип двигателя не подведет вас ни при каких обстоятельствах.

Источник

Особенности самоходных бензиновых газонокосилок

Самоходные бензиновые газонокосилки созданы для того, чтобы быстро и эффективно ухаживать за газонами большой площади, и именно этим обусловлены их основные технические особенности, среди которых:

• использование бензиновых двигателей высокой мощности, поскольку вырабатываемая энергия расходуется как на работу режущих элементов, так и на движение техники;
• для такой техники используются более надежные двигатели с повышенным моторесурсом и в большинстве случаев системой защиты от перегрева и экономичным расходом топлива;
• расчет на длительную работу требует применения мощных систем охлаждения двигателя;
• минимум одна скорость движения вперед, во многих моделях предусмотрено несколько скоростей движения вперед и одна назад;
• возможность переключать скорости делает самоходные газонокосилки очень маневренными;
• поскольку самоходные бензиновые газонокосилки относятся к классу профессионального инструмента, практически для всех моделей характерны многофункциональность и наличие не только функции скоса травы, но и ее сбора в травосборник, бокового выброса и мульчирования;
• значительная ширина скашивания травы и надежная режущая система.

Двигатель газонокосилки / оборудования не запускается

Проблемы с запуском двигателя имеют несколько общих причин, особенно если вы используете газонокосилку или наружное силовое оборудование после хранения в зимний период или межсезонье.

Совет по безопасности: ВСЕГДА извлекайте / отсоединяйте свечу зажигания перед выполнением ремонта двигателя.

Этап 1: Проверьте топливо

Находится ли в баке вашего двигателя свежее, чистое топливо? Если он пуст, заполните его и продолжайте работать! Если он полный, убедитесь в том, что запорный клапан топлива открыт и чистый.

Старое топливо, грязь и мусор — это наиболее распространенные причины того, что наружное силовое оборудование не запускается должным образом. Если вы храните оборудование с неочищенным бензином в баке, это может привести к повреждению двигателя.

Предотвратите эту проблему заранее путем надлежащего хранения газонокосилки & наружного силового оборудования. Использование стабилизатора топлива не позволяет бензину создавать проблемы в двигателе малого объема.

Этап 2: Очистка карбюратора

Проблемы с карбюратором не позволяют запустить двигатель для газонокосилки Карбюратор регулирует перемещение воздуха и топлива через двигатель для приведения в движение вашего оборудования. Если он загрязнен, это может привести к плохой работе двигателя или проблемах при запуске.

>> Выполните эти действия для очистки карбюратора

Этап 3: Проверьте свечу зажигания & возможные проблемы с зажиганием

Общей причиной не запуска двигателей являются неподключенные, грязные или покрытые нагаром свечи зажигания. Свечи зажигания обычно необходимо заменять каждый сезон или 25 часов использования. Также вы должны проверить зазор свечи зажигания.

Если свечи зажигания выглядят хорошо, появлению искры также могут препятствовать проблемы с системой зажигания. Среди них могут быть неисправный провода свечи зажигания, короткое замыкание аварийного выключателя или повреждение шпонки маховика.

Этап 4: Проверьте клапаны &системы компрессии

Компрессия воздуха и топлива имеет решающее значение для двигателей газонокосилок и наружного силового оборудования. Система компрессии состоит из клапанов, поршней, цилиндров и колец, которые регулируют перемещение воздуха и топливных паров через двигатель. Клапаны впускают (впускной клапан) и выпускают (выпускной клапан) воздух, поршни перемещаются вперед и назад, подталкивая воздушно-топливную смесь к системе зажигания, а поршневые кольца делают систему герметичной.

Обзор газонокосилок бренда Briggs and Stratton. Технические характеристики и правила эксплуатации

Американская компания Briggs and Stratton известна во всем мире в качестве производителя двигателей для различной техники: бензокосилок, мотоблоков, минитракторов, триммеров. Двигатели производства briggs and stratton можно условно разделить на две крупных категории: с воздушным и с водяным охлаждением. Все двигатели предназначены для наружного оборудования.

Штаб-квартира компании расположена в штате Милуоки (США). Там же инженеры и механики компании разрабатывают, собирают и реализуют конечный продукт, распространяя товары, сошедшие с конвейера завода, по всему миру.

Уже более столетия briggs and stratton производит моторы различной мощности, отвечающие мировым стандартам качества и обладающие большой мощностью и долговечностью.

Отличительные характеристики двигателей briggs and stratton это:

• высокие экологические показатели (технология ECO-PLUS);
• дополнительные технологии (ECO PLUS Permeation — защита от просачивания вредных веществ сквозь бензобак, топливопровод, сальники и прокладки, ECO PLUS Ventilation — снижение количества выхлопов через систему вентиляции);
• концепция E SERIES, согласно которой в двигателе наиболее важным показателем является низкий уровень токсичности выделяемых мотором выхлопов;
• мощность;
• долговечность;
• высокая надежность и отсутствие необходимости делать частый ремонт;
• простой запуск.

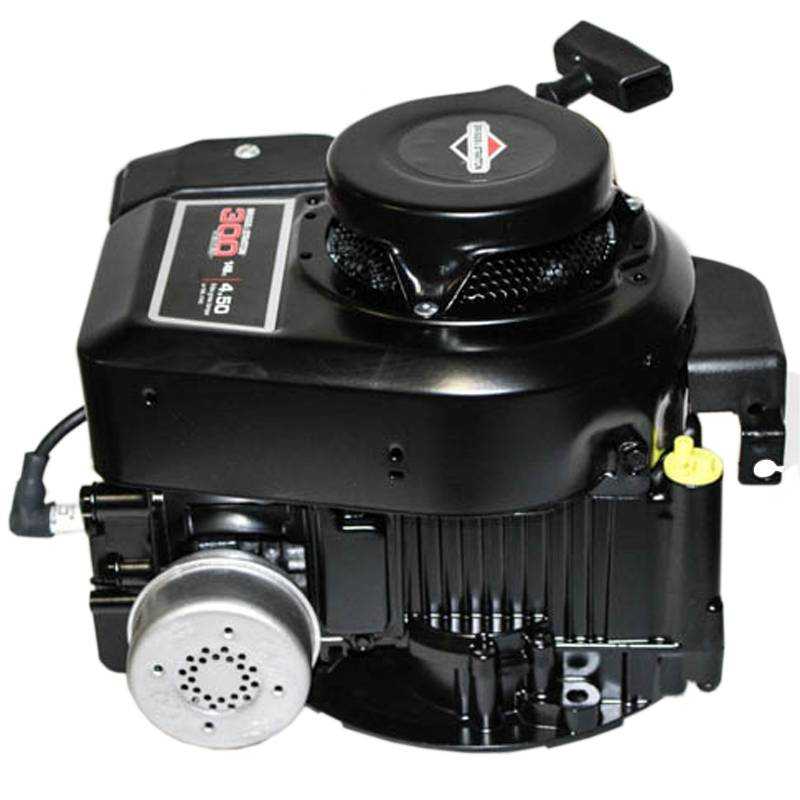

Двигатель Briggs&Stratton 450 09Т5 XSQ

Двигатели Briggs & Stratton 450 series — бензиновые двигатели для бытового использования с вертикальным расположением коленчатого вала от корпорации Briggs & Stratton, производимые в США и Японии. Моторы Бриггс энд Страттон 450 series предназначены для бытового использования в составе газонокосилок, мотоблоков.

Двигатель 450 09Т5 XSQ Briggs&Stratton — 4-тактный одноцилиндровый бензиновый двигатель с вертикальным расположением коленчатого вала, с воздушным охлаждением.

Вы можете приобрести в Компании Мотор-Ру как комплектные двигатели Briggs & Stratton, так и комплектующие и запасные части на необходимый Вам двигатель Briggs & Stratton. Составить заявку в произвольной форме на необходимую технику Briggs & Stratton Вы сможете на специализированной странице | заказов

Вы также, можете заказать и купить двигатель Briggs Stratton 450 09Т5 XSQ удобным для Вас способом — по телефону или посетив наши представительства.

Бензиновые двигатели Briggs Stratton 450 series оимеют очень широкое распространение для различных типов эксплуатации, в том числе они входят в состав комплектных устройств, таких как бензогенерторы и сварочные агрегаты, сельхозтехника и автономные лесопилки.

Таблица основных технических параметров двигателей Briggs&Stratton 450 09Т5 XSQ

Тип двигателя	одноцилиндровый, вертикальный вал
Диаметр цилиндра х Рабочий ход (мм)	65.1х44.4
Рабочий объём (см³,)	148
Объём топливного бака (л)	0.8
Объём масла (л)	0.6
Сухой вес (кг)	9.0
Габаритные размеры (длина х ширина х высота) (мм)	324х294х242
Гильза цилиндра	Алюминиевая
Крутящий момент Нм @ 3060об/мин*	6.1

Таблица модификаций двигателей Briggs&Stratton 400-500 series

Модель двигателя	Номинальная мощность,(кВт) л.с.
450 SERIES Модель 09Т5 XSQ	4.5
500 SERIES Модель 10Т5/10T6 XAQ	5.0
550 SERIES EVE Модель 10L8	5.5
550 SERIES Модель 10Т8 XHQ	5.5

Расходные материалы и запчасти на двигателя Briggs&Stratton 450 series модель 09Т5 XSQ

Фильтр воздушный

Свеча зажигания

Ручной стартер

Моторы Briggs&Stratton 450 серии рассчитаны на работу с использованием бензина A-92. В картер необходимо заливать моторное масло типа SAE10W40.

Для надежной работы необходимо производить регулярную замену масла и масляного фильтра, обслуживание воздушного фильтра и замену свечей зажигания согласно графику технического обслуживания на двигатель. Свечи зажигания заменять не реже 1 раза в год.

Особенности ремонта бензиновых газонокосилок

Газонокосилка очень востребована в летний период у дачников. Именно в это время поломка инструмента является крайне нежелательной. Причиной появления неполадок может стать неправильная эксплуатация агрегата, износ деталей, долгий простой в зимнее время и т.п.

Чтобы избежать проблем, связанных с ремонтом газонокосилок Хускварна. Макита, Ал-Ко и прочих фирм, необходимо регулярно выполнять техническое обслуживание конструкции. Большую часть подобных манипуляций можно выполнить и самостоятельно, не прибегая к помощи специалистов.

К таким процедурам относится:

• очистка газонокосилки от мелких частиц травы (самыми проблемными зонами считаются корпусная часть и лезвия ножей);
• периодическая смазка маслом всех двигающихся деталей;
• отслеживание уровня топлива в баке и его качества.

Своевременное техническое обслуживание газонокосилок – залог долгой службы конструкции

Рекомендации по профилактическому ремонту газонокосилок

Помимо технического обслуживания, производители бензиновых газонокосилок в целях продления срока службы приборов рекомендуют осуществлять профилактический ремонт.

Полезный совет!Не стоит делать профилактический ремонт самостоятельно. Лучше доверить его выполнение рукам профессионалов, так как малейшая ошибка может сделать дальнейшую эксплуатацию косилки небезопасной.

К категории профилактического ремонтного обслуживания относится:

• заточка ножей газонокосилки. которые износились или получили повреждения в ходе эксплуатации;
• диагностическое исследование конструкции, а точнее, ее топливной системы, которая в большинстве случаев становится причиной многих неприятностей.

Рекомендации поремонту газонокосилок Хондаи конструкций других производителей:

Бензиновые самоходные газонокосилки

Как предотвратить запуск газонокосилки Briggs and Stratton после стоянки?

Профилактика лучше, чем лечение. Проведение необходимого режима обслуживания и хранения в конце лета принесет свои плоды, когда вы захотите запустить двигатель в начале следующего лета.

В конце сезона кошения выполните следующие простые действия, и мы надеемся, что ваша газонокосилка Briggs and Stratton прослужит вам долгие годы:

1. Бензин стоит дорого, поэтому используйте газовый стабилизатор вместо того, чтобы сливать бензин из бака..
2. Менять масло в газонокосилке раз в сезон — отличная идея. Через час после последнего скашивания слейте старое масло и залейте новое масло. Используйте правильное масло для модели. Если ваша газонокосилка оснащена масляным фильтром, замените его одновременно.
3. Заменить свечу зажигания.
4. Если в вашей газонокосилке есть аккумулятор, отсоедините его и снимите с газонокосилки. В зависимости от модели аккумулятора также может быть хорошей идеей поместить его на подзарядку в межсезонье.
5. Очистите газонокосилку и проверьте ее на наличие повреждений.
6. Проверьте лезвия и, если они повреждены, замените их в соответствии с инструкциями производителя. Если вам неудобно менять ножи самостоятельно, отнесите газонокосилку Briggs and Stratton в местную мастерскую по ремонту газонокосилок.
