О граблях: валковые, конные, поисковые, для сбора ягод и сеноуборочные

Разновидности

Некоторые экземпляры навесного оборудования в фермерском хозяйстве представляют собой конные грабли, переделанные под мотоблок в целях экономии средств на покупку специализированных граблей. Такое решение приводит к наименьшим затратам, но оно далеко не единственное — на рынке навесного оборудования много выгодных предложений.

Для уборки сена и травы эффективны следующие виды навесного оборудования:

• поперечные грабли;
• валковые;

• ленточные;
• грабли карусельного типа.

У каждого из них свое преимущества, поэтому следует разобрать их подробно и по отдельности.

Поперечные

Крупногабаритная конструкция, рабочая основа которой — грабельная балка с длинными дугообразными зубьями. Агрегат перемещает ими сено и собирает его в валок. При помощи рукоятки оператор мотоблока осуществляет управление навесным механизмом, поднимая и опуская грабли, чтобы сбросить скошенную массу с зубьев и приступить к сборке следующего валка.

Навесное оборудование агрегатируется к прицепной скобе мотоблока при помощи специального адаптера, что позволяет использовать любое дополнительное оборудование на мотоблоке.

Такие грабли успешно работают с сухим сеном, соломой и опавшей листвой, но для этого ширина захвата граблей должна быть не менее одного метра, количество зубьев при этом — не меньше одного на каждые 10 сантиметров.

Валковые

При сложной конструкции и высоких требования к эксплуатации валковые грабли — более производительное решение, чем поперечный аналог. Их применяют не только для сбора травы, но и для выравнивания свежего грунта.

В целом валковые грабли практически универсальны для любой работы со скошенной травой и хорошо справляются со следующими задачами:

• загребание;
• ворошение;
• оборачивание и разбрасывание валков;
• разделение валков.

На валковые грабли устанавливаются механические элементы для направления мощи или цепной привод, которые необходимы для передачи вращения от основного мотора на двигательный механизм агрегата.

Мнение эксперта
Левин Дмитрий Константинович
Эксперт по столярным инструментам

Рабочими элементами этого агрегата являются колеса лучевого типа, которые расположены под углом к направлению движения и оснащены зубьями. Захваченную зубьями первого колеса скошенную массу перехватывают зубья второго колеса — и так до последнего, после чего скошенная масса укладывается в валки.

Благодаря такому устройству валковые грабли имеют следующие преимущества:

• высокая маневренность позволяет применять валковые грабли на полях с разной площадью и непропорциональной формой;
• специальная форма зубьев обеспечивает непрерывный контакт одновременно нескольких зубьев с почвой, способствуя качественному захвату скошенной массы без попадания земли.

На валковые грабли могут быть установлены до пяти пар колес, что помогает охватывать сразу большие территории. Самые крупные валковые грабли могут одновременно переворачивать сено на полосе около трех метров шириной и собирать его валки на два метра. Это обеспечит производительность обработки вплоть до одного гектара в час.

Особенности применения валковых граблей

При использовании валковых граблей оператор может поддевать траву, переворачивать её, а затем собирать в валки или загребать сено за собой. Такое комбинирование возможно путем изменения направления крутящего момента.

• Если одна сторона агрегата крутится по часовой стрелки, а другая – против, то скошенная масса собирается в центральный валок.
• Если рабочие стороны агрегата поставлены развернутым углом, колёса выстроятся одним рядом и сгребут с земли мусор, что крайне удобно, например, при работе в саду.

Ленточные

Чаще всего ленточные грабли применяются для переворачивания и встряхивания травы, чему способствует их устройство. Они прогоняют траву через конвейер, также формируя валки. Ленточные грабли менее универсальны, чем валковые, но по производительности превосходят поперечные грабли. Расположенные поперек движения закрепленные на раме колеса с зубцами сгребают скошенную массу и сваливают её в валок.

Так же, как и в случае с валковыми, ленточные грабли оснащены механизмами для передачи вращения на рабочие колеса агрегата.

Карусельного типа

Особенность граблей карусельного типа заключается в том, что скошенную массу они подхватывают закрепленными к грабельной балке длинными вращающимися спицами с зубцами, а затем сгребают в валки. В движение механизмы приводятся так же от основного двигателя мотоблока.

Какие грабли для мотоблока стали бы использовать Вы?

ВалковыеПоперечные

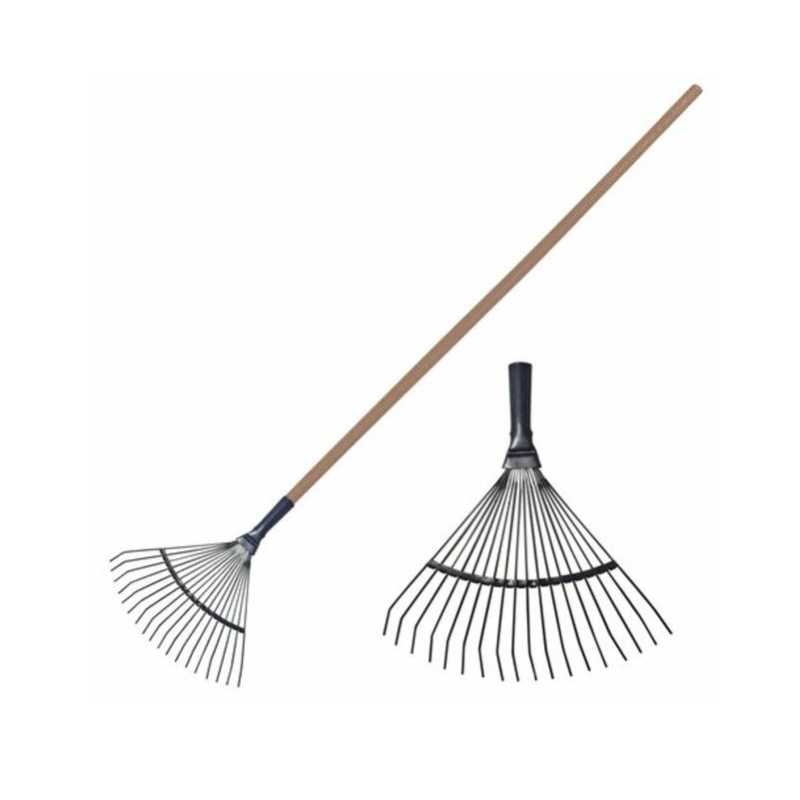

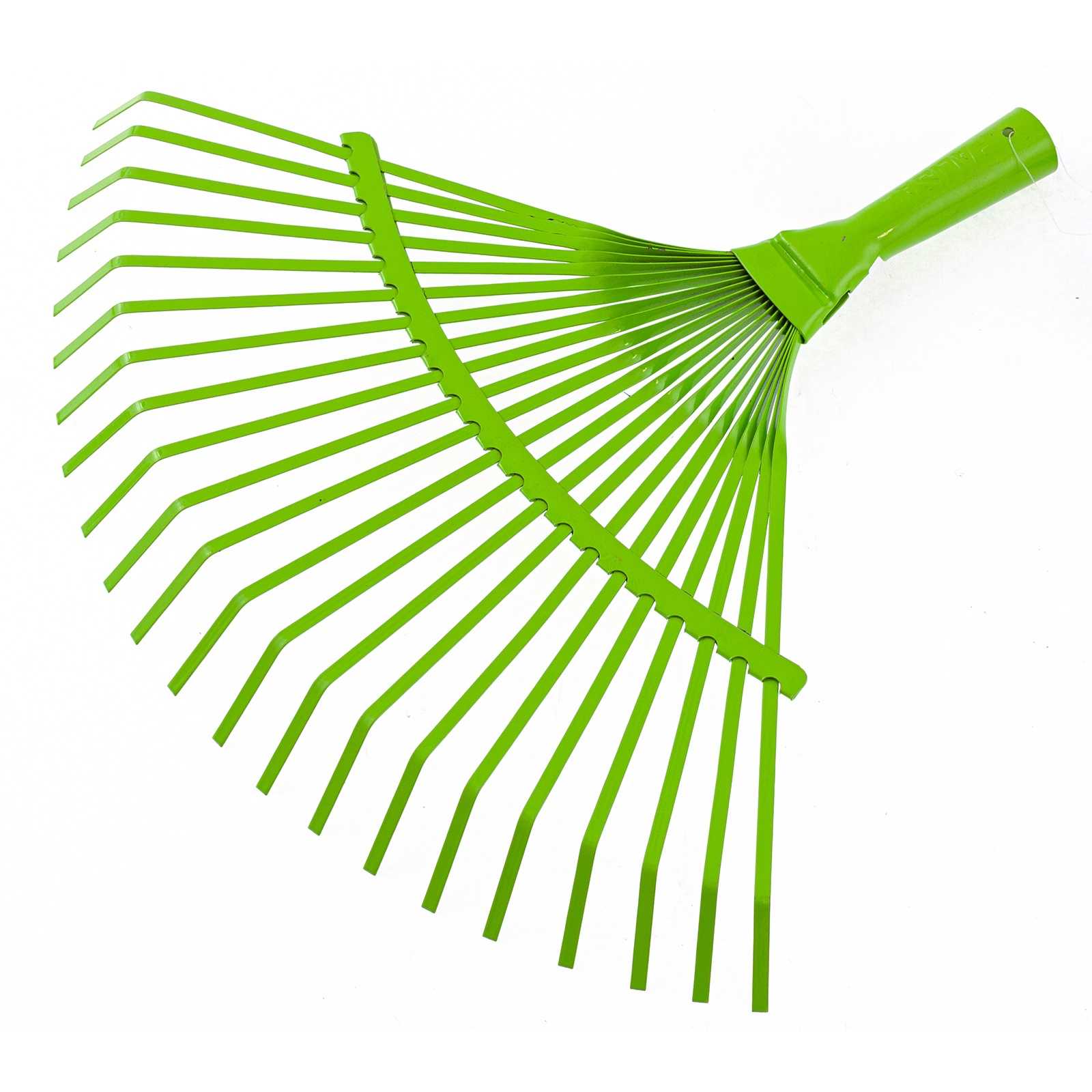

ВЕЕРНЫЕ ГРАБЛИ

Принципиальным отличием веерных грабель является V-образная рабочая часть, составленная из многочисленных проволочных или пластинчатых зубьев, загнутых на концах. Такой инструмент идеально подходит для уборки растительных остатков и мелкого мусора.

Проволочные веерные грабли, изготовленные из прочной проволоки диаметром не менее 3 мм, обладают большей жесткостью в сравнении с пластинчатым инструментом, рабочая часть которого состоит из тонких упругих пластинок (металлических или пластиковых), пружинящих при столкновении с небольшими препятствиями. Поэтому проволочное приспособление лучше подойдет для расчистки ровного участка с негустым и невысоким растительным покровом, а пластинчатая разновидность окажется полезна для вычесывания мелкого легкого мусора на рельефной местности. Проволочные веерные грабли можно использовать для прореживания и неглубокой аэрации газона; а пластинчатые, наоборот, уберегут молодые побеги травяного покрова от повреждений.

ВЕЕРНЫЕ ГРАБЛИ

Принципиальным отличием веерных грабель является V-образная рабочая часть, составленная из многочисленных проволочных или пластинчатых зубьев, загнутых на концах. Такой инструмент идеально подходит для уборки растительных остатков и мелкого мусора.

Проволочные веерные грабли, изготовленные из прочной проволоки диаметром не менее 3 мм, обладают большей жесткостью в сравнении с пластинчатым инструментом, рабочая часть которого состоит из тонких упругих пластинок (металлических или пластиковых), пружинящих при столкновении с небольшими препятствиями. Поэтому проволочное приспособление лучше подойдет для расчистки ровного участка с негустым и невысоким растительным покровом, а пластинчатая разновидность окажется полезна для вычесывания мелкого легкого мусора на рельефной местности. Проволочные веерные грабли можно использовать для прореживания и неглубокой аэрации газона; а пластинчатые, наоборот, уберегут молодые побеги травяного покрова от повреждений.

Самодельные грабли для сена

Чтобы сделать грабли деревянные для сена, понадобится несколько видов древесины. Обычно черенок делается из хвойных пород. Колодка и зубья должны быть изготовлены из твердых лиственных пород дерева: березы, вяза, ясеня, рябины. Древесину лучше брать без сучков.

Самодельные грабли для сена

Основные характеристики пород древесины:

1. Сосна обладает твердостью, легкостью, устойчивостью к влаге, биостойкостью, прочностью.
2. Березовая древесина легкая, прочная и хорошо поддающаяся обработке.
3. Вяз обладает прочностью, твердостью и упругостью, сравнимой с древесиной дуба. Водостойкий, но трудно поддается обработке режущими инструментами.
4. Ясень по прочности превосходит дуб, стоек к деформациям.

Колодка

Грабли для уборки сена начинают делать с колодки. С березового чурбана снимают кору, после чего просушивают в темном и сухом месте. Форма колодки может быть прямой или криволинейной. Параметры колодки:

• длина – 50-60 см;
• ширина – 5 см;
• высота – 3 см.

На заметку! Острым 10-миллиметровым сверлом в колодке просверливают отверстия под зубья. Шероховатость стенок отверстий позволит зубьям более надежно держаться в пазах. Диаметр составляет от 10 до 15 мм, шаг – 40 мм.

Между отверстиями под зубья делают пару квадратных или круглых отверстий под будущую вилку рукоятки. При этом должна соблюдаться перпендикулярность.

Зубья

Для зубьев используется та же древесина, что и для колодки. Можно взять березовый обрубок длиной 135 мм. Торцовую сторону чурки расчерчивают на квадраты со стороной 13-15 мм. С помощью топорика чурку раскалывают по разметке. При помощи острого ножа каждую из заготовок доводят до нужной формы зубца.

Зубья на граблях

Каждый зубец состоит из рабочей части и головки. Длину головки определяет толщина колодки. Ее диаметр должен превышать диаметр отверстия в колодке на 1-2 мм. Это обеспечит прочную, плотную посадку зуба. Острые кромки нужно затупить во избежание задирания стенок отверстия при посадке зубца. Рабочая часть зуба составляет от 95 до 100 мм в длину. Концы зубьев формируют с помощью ножа.

Чтобы избежать раскалывания колодки, во время посадки зубцов в отверстия используется зажим в виде клина. Зубья вгоняют в отверстия при помощи молотка или киянки. Чтобы избежать выпадения и потери зубьев, можно закрепить их при помощи гвоздей.

Описание инструмента

Валкообразование является одним из основных этапов уборки сена. Поэтому спрос на эффективно осуществляющие такую операцию грабли ворошилки постоянно растет. На сегодняшний день разработано несколько типов и модификаций подобного оборудования для трактора. Наиболее востребованы среды них роторные и колесные навесные модели.

Тракторные роторные ворошилки представляют собой колесно-пальцевую конструкцию, основой которой являются утолщенные трубы-роторы. На этих горизонтально вращающихся роторах закреплены при помощи пружин с несколькими зубцами сгребающие сено пальцы. Это обеспечивает равномерность нагрузки на устройство и хорошее воспроизведение рельефа обрабатываемой территории.

Вращающий момент передается роторам посредством карданного типа шарниры подобно автомобильным штрусам, что обеспечивает равенство угловых скоростей. Привод плавный и имеет защиту от самопроизвольного запуска при транспортировке. Данного типа тракторные ворошилки обладают возможностью регулировки высоты ворошения и угла атаки. Они не имеют собственного хода и навешиваются на колесный трактор, работая через систему гидравлики и вал отбора мощности.

Колесные грабли представляют собой навесную на трактор конструкцию из закрепленных на консоли плавающего типа колес. На них установлены согнутые проволочные пальцы-пружины для ворошения сена. Поскольку внешне такое устройство напоминает нарисованное детской рукой солнышко, то именно такое народной название получили эти тракторные ворошилки.

Эффективность их работы увеличивается за счет того, что колеса располагаются под углом относительно направления движения трактора и несколько перекрывают зоны вращения друг друга. Плавающая подвеска обеспечивает прекрасную амортизацию, поэтому ворошилка хорошо справляется с неровностями рельефа, легко преодолевая оросительные каналы и насыпи. Колеса у нее взаимозаменяемые и каждое из них закрепляется на двух подшипниках, что увеличивает срок эксплуатации устройства и облегчает ремонт. Вращение колес независимо и осуществляется посредством кардана, цепной или ременной передачи. Поэтому такие грабли ворошилки можно применять в качестве навесного оборудования для трактора, минитрактора или мотоблока.

В зависимости от модели для трактора выпускаются устройства с четырьмя и пятью колесами. Разница между ними заключается только в ширине захвата, что определяет скорость работы и продуктивность ворошения и сгребания скошенной растительности в валки на поле одинакового размера. Также подобные грабли ворошилки нередко делают своими руками. Как правило, эти самодельные устройства предназначены для навеса на используемый в хозяйстве небольшой трактор или мотоблок.

Общие рекомендации

Фермеры выбирают самостоятельную сборку грабель, чтобы сэкономить деньги. Однако стоит учитывать, что траты на самодельные ворошилки будут меньше только при наличии достаточного количества металлолома, т.е. при отсутствии необходимости закупать расходные материалы. В результате конструкции, собранные своими руками, служат долго, а их мощность не уступает заводским приспособлениям.

Главная рекомендация — решить, какой вид инструмента больше подходит обрабатываемому участку земли.Так как, например, грабли типа «солнышко» и ворошилки на ленточной конструкции будут работать эффективно только на ровных полях.

Кроме этого, стоит подумать над выбором устройства конструкции, т.к. роторные приспособления — это одно крутящееся колесо, что может быть травмоопасным из-за большого радиуса вращения.

Источник

Изготавливаем черенок

Дабы получить надежный и удобный черенок для граблей, сделанный своими руками, лучше всего начать с выбора древесины:

• сосна – не боится влаги, достаточно легкая, но непрочная;
• береза – является лучшим вариантом, сочетающим достаточную прочность и небольшой вес, легко поддается обработке;
• бук – по своим качествам максимально приближен к березе, но требует дополнительную обработку;
• тополь – также относится к оптимальным вариантам по качеству, весу и простоте обработки;
• дуб – наиболее прочный материал, но тяжелый и сложно поддается обработке.

Для самостоятельного изготовления черенка можно взять нестандартный материал – ствол молодого деревца (лучшими считаются: лещина, осина или клен). Подобрать нужную длину заготовки и проверить, чтобы она была без дефектов (сучки, трещины). Дополнительно шлифовать или окрашивать готовый черенок не стоит, так как очень гладкая поверхность черенка будет проворачиваться и натирать водянки, мозоли

Очень важно уже готовый черенок хорошо подогнать и надежно закрепить в держателе граблей. Также следует обрезать черенок, чтобы он не выходил за посадочное гнездо

Грабли солнышко своими руками

Издавна грабли применялись в сельскохозяйственных работах, считаясь главным их атрибутом.

В настоящее время в целях повышения производительности и облегчения труда человека применяют усовершенствованные модели и устройства, которые можно использовать в промышленных масштабах.

Важно Многофункциональные культиваторы Fermer FM-811MX

Одним из таких практичных изобретений стали грабли ворошилки, которые были придуманы для ворошения и сборки скошенной травы или другой растительности.

Они эффективно и быстро справляются с большими объемами работы и в сотни раз продуктивнее обыкновенного ручного инструмента с деревянным черенком.

Такие грабли, как правило, прицепляют к трактору или мотоблоку в качестве навесного оборудования.

Машина едет по участку и тянет за собой данное приспособление, которое в свою очередь механически шевелит и сгребает высушенное сено в удобные для дальнейшей уборки и перевозки валы.

Конструкция

Существует немало разновидностей подобных устройств, самыми распространенными из которых являются роторные и колесно-пальцевые механизмы.

Грабли ворошилки роторного типа – это колесно-пальцевая конструкция, основанная на трубе-роторе. К роторам посредством пружин закрепляются пальцы, что собирают сено.

Колесные грабли – это навесное устройство, визуально напоминающее нарисованное солнце. Оно состоит из нескольких колес с прикрепленными к ним пальцами из прочной проволоки и зафиксированными на консоли.

За вращение колес отвечает кардан, цепная и ременная передача.

Колеса расположены под небольшим наклоном по отношению к направлению, по которому движется машина, и перекрывают области вращения каждого из соседних колес.

Благодаря работе пальцев сено не только приподнимается и переворачивается, но и отлично и равномерно вентилируется, что немаловажно при высушивании скошенной растительности. Колесное приспособление типа «солнышко», предназначенное для мотоблока или маленького трактора можно вполне сделать своими руками, имея желание и определенные навыки. Колесное приспособление типа «солнышко», предназначенное для мотоблока или маленького трактора можно вполне сделать своими руками, имея желание и определенные навыки

Колесное приспособление типа «солнышко», предназначенное для мотоблока или маленького трактора можно вполне сделать своими руками, имея желание и определенные навыки.

Изготовление

Чтобы навесное приспособление для ворошения сухой растительности нормально работало, нужно постараться и рассчитать необходимое оснащение, учитывая мощность и тягловый класс трактора или мотоблока.

Грабли «солнце» к мотоблоку, как правило, могут иметь не более трех дисков, т.к. двигатель не выдержит большей нагрузки.

Такие самодельные приспособления не будут обладать слишком широким охватом площади, но вполне сгодятся для применения на сравнительно небольших участках.

Колесные диски можно смастерить из тонких (4 миллиметра) листов стали. К ним фиксируются пальцы для ворошения сена.

Пальцы должны быть изготовлены из высококачественной стали толщиной от 4 до 7 миллиметров, предназначенной для изготовления пружин и рессор.

Такой материал отличается высокой упругостью и позволяет работать даже в том случае, если вместе с растениями попадаются камни.

Пальцы должны быть изогнуты и благодаря пружинной стали принимать первоначальный вид при изгибах и скручивании в процессе работы.

Для того, чтобы полученная конструкция держалась на мотоблоке или тракторе, нужна специальная навеска.

При изготовлении ее своими руками важно помнить о необходимости механизма регулировки, который предусматривает наличие толстых металлических пружин

Делаем самодельные грабли ворошилки для сена с фото, чертежами и видео пояснение

Давно прошли времена, когда сено убирали и ворошили при помощи обычных граблей. Прогресс облегчить тяжелый фермерский труд, и справляться с покосными работами стало намного проще.

Производители сельскохозяйственной техники предлагают довольно эффективное навесное оборудование для уборки сена.

Подобное оборудование не всегда по карману начинающим фермерам, поэтому многие предпочитают делать грабли ворошилки своими руками.

Ворошилка для сена на мотоблок

Грабли-ворошилки для мотоблоков и мини-тракторов представляют собой устройство колесно-пальцевого типа. Основными элементами инструмента являются вращающиеся колеса с установленными на них сгребающими стальными «пальцами». Благодаря виду конструкции за ворошилками закрепилось название «грабли солнышко». Они классифицируются по следующим параметрам:

1. По типу агрегатируемой машины – тракторные (навесные или полунавесные грабли) и конные (мотоблочные – как навесной инструмент).
2. По количеству установленных ворошительных роторов. Самыми распространенными устройствами являются трех-, четырех- и пяти-колесные. Чем больше рабочих колес установлено на граблях, тем выше будет производительность – в среднем грабли солнышко способны обрабатывать 6-8 Га за час работы.
3. По типу конструкции ворошилки подразделяются на:

• колесно-пальцевые;
• барабанные;
• зубчатые.

По способу формирования валков сена устройства подразделяются на поперечные и боковые.

Грабли-ворошилки широко применяются на фермерских участках со сложным рельефом, а благодаря несложной конструкции их можно с легкостью отремонтировать своими руками в полевых условиях. К плюсам данного типа граблей также относится возможность ворошения готовых валков для предотвращения сгнивания травы в случае ее повышенной влажности.

Специалисты отмечают, что производительность хороших ворошителей на 1/3 выше, чем у других насадок. Более того, если купить действительно хорошие грабли, они проработают много лет и не будут требовать замены

При выборе ворошителей следует особое внимание уделить качеству. В этой модели очень много механизмов, которые могут быстро прийти в негодность, если окажется, что грабли изготовлены из некачественных деталей

Эксплуатация и уход

Чтобы продлить срок эксплуатации садового инструмента, нужно проявить немного заботы о нем после использования. Грабли после работы в саду необходимо очистить от земляных комков, травы. Металлические части нужно очистить от ржавчины при помощи щетки или специального средства.

Не стоит разбрасывать грабли, чтобы не подвергаться риску пораниться. Нужно приучиться после работы сразу убирать садовые инструменты в отведенное для них место. Деревянные рукоятки следует периодически шлифовать, придавая им гладкость. Во избежание высыхания древесины рекомендуется протирать их льняным маслом. Периодически нужно снова покрывать их краской или лаком.

Обратите внимание! Сломанный черенок можно временно починить с использованием липкой ленты и клея. Домашние садово-огородные инструменты хранят в вертикальном положении или подвешивают на стену

Это помогает защитить их от сырости.

Приспособление для тюкования сена

Для подборки сена с целью последующего уплотнения применяют роторно-ленточные механизмы с прессами и валками. Трудно самостоятельно сделать такие грабли для мотоблока своими руками. Чертежи на них сложные, с большим количеством подшипников и взаимосвязанных узлов.

Для создания плотных тюков или намотки сухой утрамбованной травы лентами требуется большое усилие. В основном это делается в крупных хозяйствах с помощью трактора. Навесное оборудование в виде ленточных граблей и уплотнителя для мотоблока имеется в продаже. Зубья закреплены рядами поперек ленты, которая вращается на роторах. Движение при захвате происходит снизу вверх. Затем по ленте сено перемещается в бункер. Степень прессования малая, но погрузка и хранение упрощаются.

Конвейерные грабли подбирают узкую полосу травы, в пределах метра. Это ограничено возможностью конструкции и шириной ленты. Без накопителя можно использовать для ворошения. Недостаток — в малой производительности и сложности конструкции.

Эксплуатация и уход

Чтобы продлить срок эксплуатации садового инструмента, нужно проявить немного заботы о нем после использования. Грабли после работы в саду необходимо очистить от земляных комков, травы. Металлические части нужно очистить от ржавчины при помощи щетки или специального средства.

Не стоит разбрасывать грабли, чтобы не подвергаться риску пораниться. Нужно приучиться после работы сразу убирать садовые инструменты в отведенное для них место. Деревянные рукоятки следует периодически шлифовать, придавая им гладкость. Во избежание высыхания древесины рекомендуется протирать их льняным маслом. Периодически нужно снова покрывать их краской или лаком.

Обратите внимание! Сломанный черенок можно временно починить с использованием липкой ленты и клея. Домашние садово-огородные инструменты хранят в вертикальном положении или подвешивают на стену

Это помогает защитить их от сырости.

Преимущества

Простота и прочность конструкции ворошилок делают возможным применение данного вида сеноуборочного оборудования практически на любых почва. Зубцы граблей и большинство деталей агрегата делаются из прочной пружинистой стали, благодаря чему грабли могут работать даже после попадания на них камней. Даже сделанные своими руками навесные грабли ворошилки на трактор позволяют качественно и бережно собрать скошенную сухую растительную массу и уложить его в ровные сенные валки. Наибольшей популярностью пользуются ворошилки «Солнышко». Это обусловлено рядом преимуществ:

• минимальные затраты на обслуживание оборудования;
• навесная конструкция обеспечивает длительный срок эксплуатации;
• конструкция имеет мощную раму и тяговое дышло;
• удобный перевод оборудования в транспортное или рабочее состояние;
• цена.

Большинство фермеров утверждает, что благодаря применению роторных граблей ворошилок, агрегатируемых с мини-тракторами потери высушенной растительной массы во время ее сгребания сводится к минимуму. К тому же «пальцы» на колесах ворошителя не только хорошо взбивают сено, но и переворачивают его, благодаря чему улучшается вентиляция валков и соответственно повышается качество сенной массы.

Применение граблей-ворошилок

После проведения покосных работ следует подготовить траву к превращению ее в сено. Это означает, что необходимо сформировать валки, время от времени переворачивать, собрать в тюки или рулоны. Заводские или самодельные грабли ворошилки собирают скошенную траву в валки и при необходимости переворачивают их для просушки. Чтобы пользоваться сеноуборочным оборудованием применяют мотоблоки, минитрактора, трактора и даже лошадей. Это намного эффективнее, чем работать ручным инструментом. Можно выполнять следующие операции:

Изготовленные своими руками грабли для минитрактора обладают рядом преимуществ. Устройство более эффективно, в сравнении с ручным инструментом, легко транспортируется к площадке хранения и занимает мало места. Доступная цена, а также нет проблем с покупкой запчастей.

Все ворошилки можно разделить на несколько видов. Так, например, грабли различаются по вращению рабочих элементов при образовании валков поперечные и боковые. Также их разделяют по типу рабочих механизмов:

По типу тяги оборудование бывает тракторным и лошадиным. Второй тип может использоваться вместе с мотоблоком. Установка заводских или самодельных грабельвозможна тремя способами:

Роторные ворошилки считаются наиболее дорогими, поэтому многие предпочитают делать своими руками, тем более что с запчастями нет никаких проблем. Их можно приобрести в специализированных магазинах или снять со старой техники. Сделать самостоятельно грабли не так уж сложно, было бы желание и опыт обращения со слесарным инструментом.

Принцип работы

Граблями называется сельскохозяйственный инструмент, используемый для устранения земляных комьев, корней сорняков, рыхления грунта между растениями. Деревянные изделия служат для садовых работ по уборке, рыхлению и сгребанию сена и травы. Конструкция инструмента представлена деревянной колодкой с заостренными зубьями, черенком и муфтой.

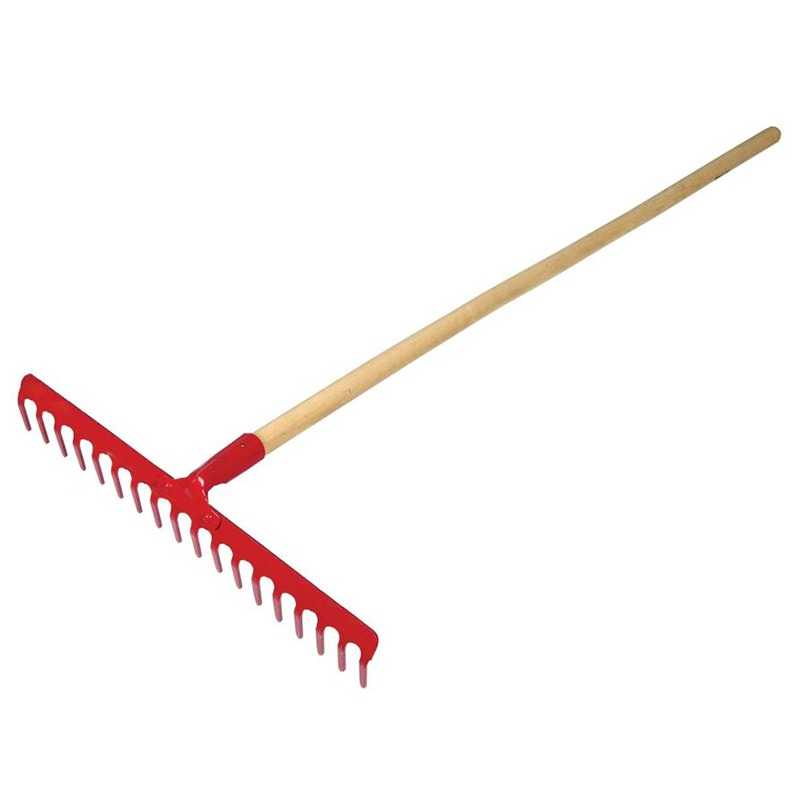

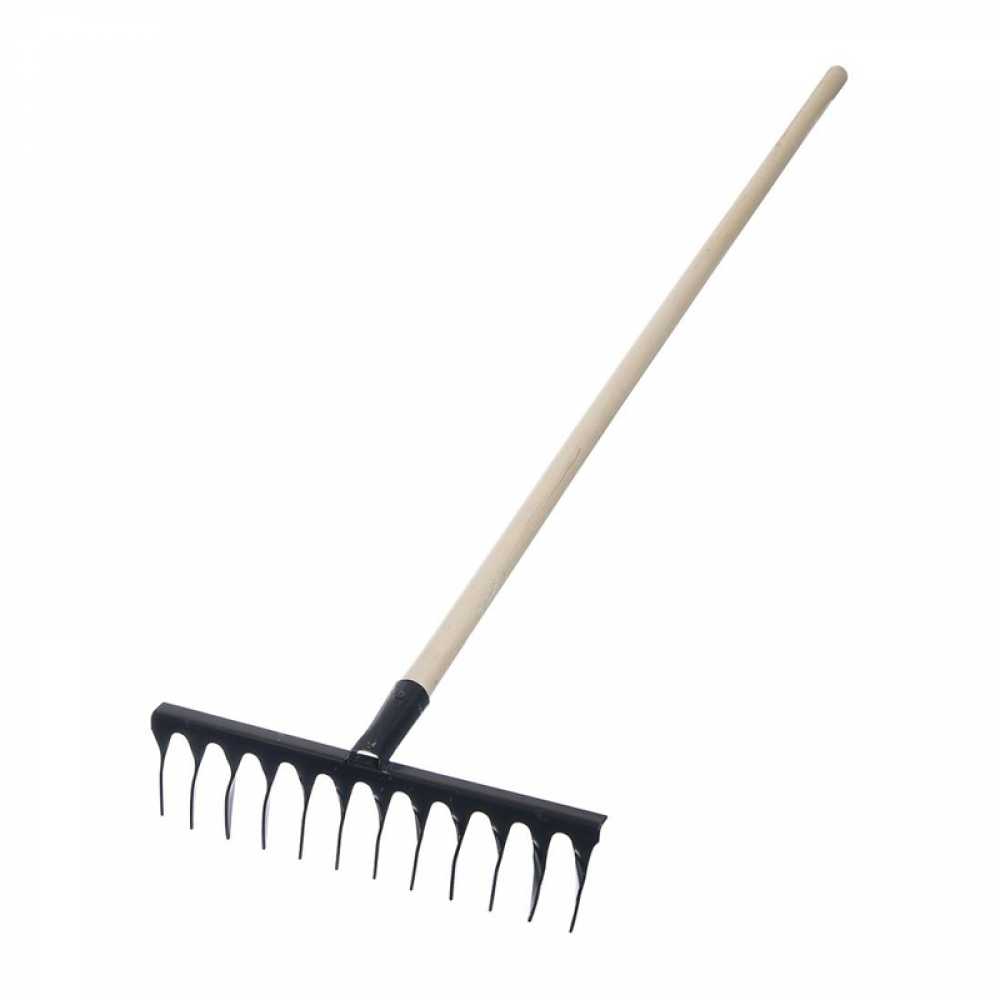

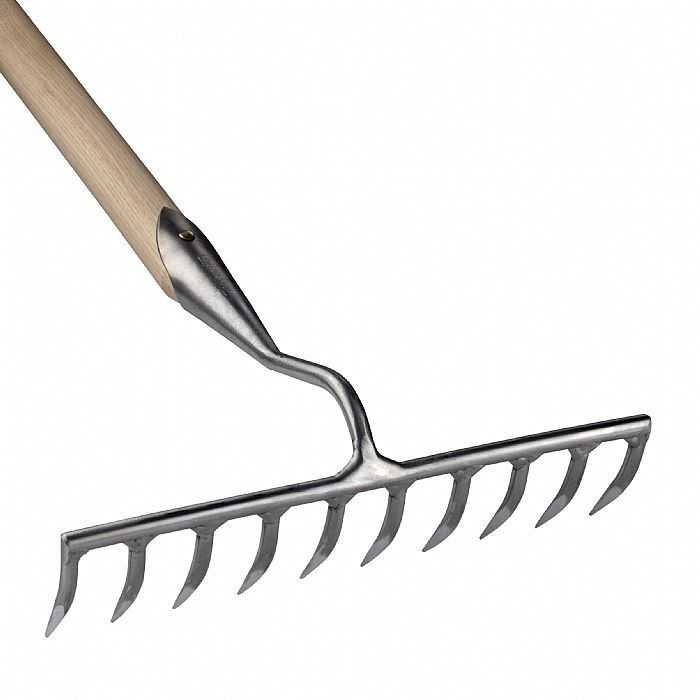

Прямые грабли для сена выглядят в виде буквы «Т», хребет крепится перпендикулярно рукоятке. Хороший инструмент должен обладать легким, длинным черенком и не создавать лишнего напряжения во время работы. Зубья должны быть короткими, широко расставленными, слегка загнутыми вовнутрь. Обычно их количество не превышает 7-9 штук.

Грабли — ворошилки Солнышко цена изделия

В РФ Грабли Солнышко четырёхколёсные предлагаются за 30000,00 – 35000,00 р. Пяти колёсная конструкция стоит 35500 р. От турецких производителей стоимость за единицу техники колеблется от 33000,00 до 36700,00 р.

Польские и турецкие производители заполнили ранее пустовавшую нишу малой сельскохозяйственной техники. Российские аграрии в этом плане не проигрывают. Наоборот, чем выше конкуренция, тем ниже цена.

Следовательно, появляется шанс у большего числа фермеров купить нужную технику. А она действительно необходима. Работает быстро, качественно убирает сено, высвобождая людей на другие, не менее важные работы.

Необходимый материал и инструменты

Для начала необходимо позаботиться о наличии инструмента, так как от этого будет зависеть вся дальнейшая работа. В первую очередь необходим сварочный аппарат, болгарка, разводной ключ и дрель со сверлом по металлу. Если с резкой метала проблем возникнуть не должно, то для качественных сварных швов потребуется навык. Ротор будет вращаться на довольно больших оборотах, а в случае поломки может повредить трактор или создать опасную ситуацию для жизни человека.

Для самих самодельных роторных граблей к трактору понадобятся металлические прутья шириной в 10 мм, трубки с наружным диаметром 50 мм и с внутренним диаметром 50 мм, также можно для рамы выбрать металлический профиль. Далее, нужен карданный вал, а точнее, его шарнирная часть, а также набор шестеренок и цепь, о которых будет написано далее. Для различных работ по укреплению конструкции и подобного необходима листовая сталь толщиной в 5 мм. Для самого ротора лучше всего подойдет задний мост автомобиля в сборе, а наличие родного карданного вала будет только к лучшему.

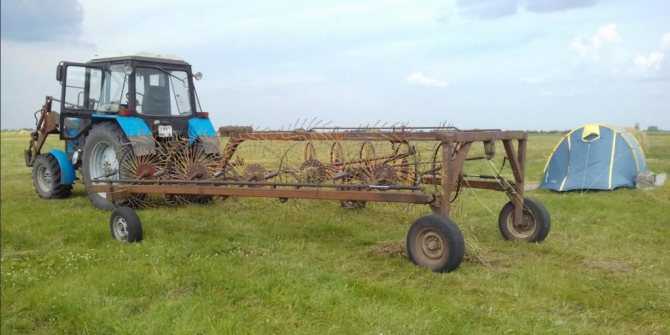

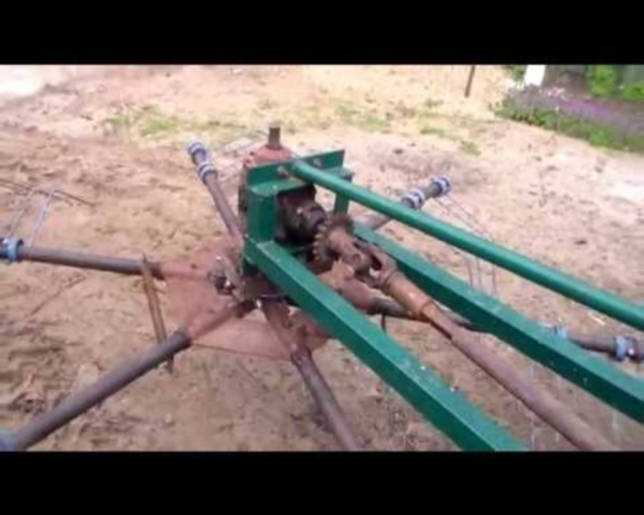

Фото самодельных роторных граблей на трактор Т-25

Делаем самодельные грабли ворошилки для сена с фото, чертежами и видео пояснение

Давно прошли времена, когда сено убирали и ворошили при помощи обычных граблей. Прогресс облегчить тяжелый фермерский труд, и справляться с покосными работами стало намного проще.

Производители сельскохозяйственной техники предлагают довольно эффективное навесное оборудование для уборки сена.

Подобное оборудование не всегда по карману начинающим фермерам, поэтому многие предпочитают делать грабли ворошилки своими руками.

Как сделать грабли на мини-трактор

Самостоятельно сделать сеноуборочную технику не составит труда. Подобное оборудование отлично подойдет для фермеров владеющих небольшими земельными наделами и минитракторами. Представленный вариант предназначен для использования в сцепке с мини-техникой и оснащен 5 сгребающими колесами. Перед тем как сделать грабли на трактор своими руками нужно подготовить следующие материалы:

Чертежи и примерные размеры.

• металлическая труба (часто применяют старую мотоциклетную раму);
• кронштейны для крепления колес;
• проволока из пружинистой стали толщиной 4-8 мм для сгребающих пальцев;
• стальные листы для изготовления дисков рабочих колес;
• по 2 подшипника в ступицы для каждого колеса;
• детали для изготовления навески для крепления ворошилки, сделаннойсвоими руками, к силовой установке.

Для ступиц лучше всего использовать ступицы от Жигулей, поскольку в них имеются конические подшипники. Это позволит повысить износостойкость и долговечность ходовой части.

На представленном выше рисунке показано устройство.

Необходимо быть осторожным при создании ротора, что бы при вероятной поломке он не стал причиной выхода из строя силовой установки, а также не причинил вред здоровью человека управляющего оборудованием.

Оптимальным вариантом, при изготовлении роторного узла будет использование заднего автомобильного моста.

Правильно собранные ворошилки позволяют значительно облегчить сборку и ворошение сухой растительной массы, а также ее последующее тюкование.

Роторные грабли отличаются бережным обращением при сборке таких культур, как например, люцерна. Использование граблей ворошилок позволит минимизировать потери при заготовке сенажа.

Преимущества

Простота и прочность конструкции ворошилок делают возможным применение данного вида сеноуборочного оборудования практически на любых почва.

Зубцы граблей и большинство деталей агрегата делаются из прочной пружинистой стали, благодаря чему грабли могут работать даже после попадания на них камней.

Даже сделанные своими руками навесные грабли ворошилки на трактор позволяют качественно и бережно собрать скошенную сухую растительную массу и уложить его в ровные сенные валки. Наибольшей популярностью пользуются ворошилки «Солнышко». Это обусловлено рядом преимуществ:

• минимальные затраты на обслуживание оборудования;
• навесная конструкция обеспечивает длительный срок эксплуатации;
• конструкция имеет мощную раму и тяговое дышло;
• удобный перевод оборудования в транспортное или рабочее состояние;
• цена.

Большинство фермеров утверждает, что благодаря применению роторных граблей ворошилок, агрегатируемых с мини-тракторами потери высушенной растительной массы во время ее сгребания сводится к минимуму. К тому же «пальцы» на колесах ворошителя не только хорошо взбивают сено, но и переворачивают его, благодаря чему улучшается вентиляция валков и соответственно повышается качество сенной массы.

Заключение

Грабли ворошилки, купленные в специализированном магазине или сделанные своими руками, позволяют быстро, качественно и с минимальными потерями производить заготовки сена для кормовой базы своих хозяйств. К тому же, они снижают материальные и временные затраты, позволяя высвободить рабочую силу для выполнения других задач.
