Картофелекопалка для мотоблока: особенности выбора и самые популярные модели

Особенности конструкций и виды

Перед тем как сделать картофелекопалку для мотоблока своими руками, надо изучить устройство, конструктивные особенности и подготовить необходимые для работы инструменты и материалы. Принцип работы для всех моделей един: зубья механизма вонзаются в землю и выгребают земляной ком вместе с корнеплодами. Урожай при этом может собираться в бункер или оставаться на грядке. Зависеть это будет от конструктивного решения модели. Картофелекопалки бывают:

• веерные (стрельчатые);
• вибрационные (грохотные);
• транспортерные.

Опытные мастера проявляют инженерную смекалку и создают самостоятельно многофункциональные агрегаты, которые используются и для посадки корнеплодов, и для окучивания, и для сбора урожая.

Оптимальная толщина металла

Навесная конструкция собирается из металлических деталей. Толщина листовой стали должна подбираться с учетом предполагаемой нагрузки: чем больше она будет, тем толще должен быть и материал. Специалисты рекомендуют использовать листы толщиной не меньше 8 мм.

Колеса для копалки

Конструкция оснащается подвижными колесами. При изготовлении копалки в домашней мастерской их можно позаимствовать от старой садовой тачки. Широкие шины облегчат передвижение по грядкам. Лучший вариант — оснащенные осью. К оси крепятся стойки, в которых делают стопорные отверстия.

Как вариант, можно использовать металлические. Они сделают конструкцию тяжелее, что улучшит работу рала на твердых почвах. Резиновые будут хуже передвигаться по влажному грунту, лучше в такой ситуации будут себя показывать резиновые, но с тракторным протектором.

Способы соединения

Все элементы агрегата соединены методом контактной сварки (электро- или газовой), а также при помощи классических крепежей (болты, гайки). Причем преимущество болтового соединения состоит в том, что при необходимости агрегат можно разобрать и собрать.

Виды

В зависимости от технологических особенностей, картофелекопалки бывают нескольких видов: веерная, грохотная, барабанная, транспортерная, конвейерная, вибрационная. Каждая из них предназначена для определенных типов грунта и объемов обрабатываемой территории.

Веерная

Свое название получила благодаря расположению прутьев в виде веера. Рабочий механизм имеет форму плуга, от которого отходят равноудаленные прутья.

Принцип работы прост: плужок погружается в землю, под воздействие тяги мотоблока картофель поднимается с глубины и попадает на прутья, где отряхивается от лишней почвы и ложится ковром на грядку.

Преимуществами является простота в изготовлении и невысокая стоимость. К недостаткам относится быстрая изнашиваемость прутьев и их слом при использовании на твердых грунтах.

Грохотная

Имеет более сложную конструкцию с дополнительными колесами и точками опоры. Содержит решетку, которая наклонена относительно почвы под углом.

Картофелекопалка заглубляется ниже места расположения картофеля, после чего картофель поднимается на поверхность, удаляется лишняя земля на решетке, а корнеплод располагается на поверхности земли.

К преимуществам относят возможность получения максимально очищенного от земли картофеля. Недостатком является невысокая продуктивность.

Барабанная

Представляет собой сложный механизм, который упрощает работу землевладельца по максимуму. С помощью плужка, который углубляется в слой почвы, картофель поднимается и попадает на решетку, после чего он транспортируется во вращающийся барабан. Далее картофель дополнительно очищается от земли и попадает в ящик.

Есть и другой принцип работы барабанной картофелекопалки: нож подрезает слой земли вместе с картофелем и захватывает его в барабан, где под воздействием постоянного движения лишняя почва отсеивается, а картофель высыпается на землю.

Преимуществом является способность обработки больших площадей, а также транспортировка картофеля непосредственно в тару. Нет необходимости дополнительно собирать картофель с поверхности земли. К недостаткам относят невозможность использования на твердых почвах.

Транспортерная

Состоит из двух основных частей: транспортер, по которой движется картофель и лепеха, с помощью которой поднимается пласт земли с корнеплодом. Не применяется для влажных и вязких грунтов.

Недостатком является невозможность использования на полях, где имеются сорняки. Стебли растений попадают в транспортер, наматываются и тормозят работу картофелекопалки.

Конвейерная

Картофелекопалка представляет собой ковш с заглублением, по центру которого установлена конвейерная лента.

Корнеплоды поднимают вместе с почвой, перемещают на ленту, где происходит удаление остатков земли. Далее картофель укладывается на поверхность земли.

Преимуществом является возможность обработки сразу нескольких грядок одновременно. Картофель при этом чистый и с минимальными повреждениями.

Принцип действия грохотной картофелекопалки и как работает грохот

Грохотная кратофелекопалка работает за счет передачи движения лопате с мотоблока или ДВС через привод (удлинитель или цепная передача). Для копки картошки используют лемех, который устанавливают горизонтально. Он взрезается в почву и поднимает клубни, смешанные с грунтом.

Эта «масса» поступает на горизонтальную решетку, которая постоянно вибрирует. Благодаря этому почва стряхивается вниз, а клубни медленно двигаются назад и, достигнув края поверхности, падают на землю (на саму борону или в сторону).

Как правило, в самодельных устройствах невозможно отрегулировать глубину погружения или силу вибрации. Однако при желании эти функции можно предусмотреть, после чего менять параметры во время работы.

Внимание! Грохотные картофелекопалки применяются для копки легких и средних по плотности почв (показатель твердости не более 20 кг/см2). Инструмент может быстро выйти из строя из-за копки глинистой, каменистой почвы

Картофелекопалки с грохотом

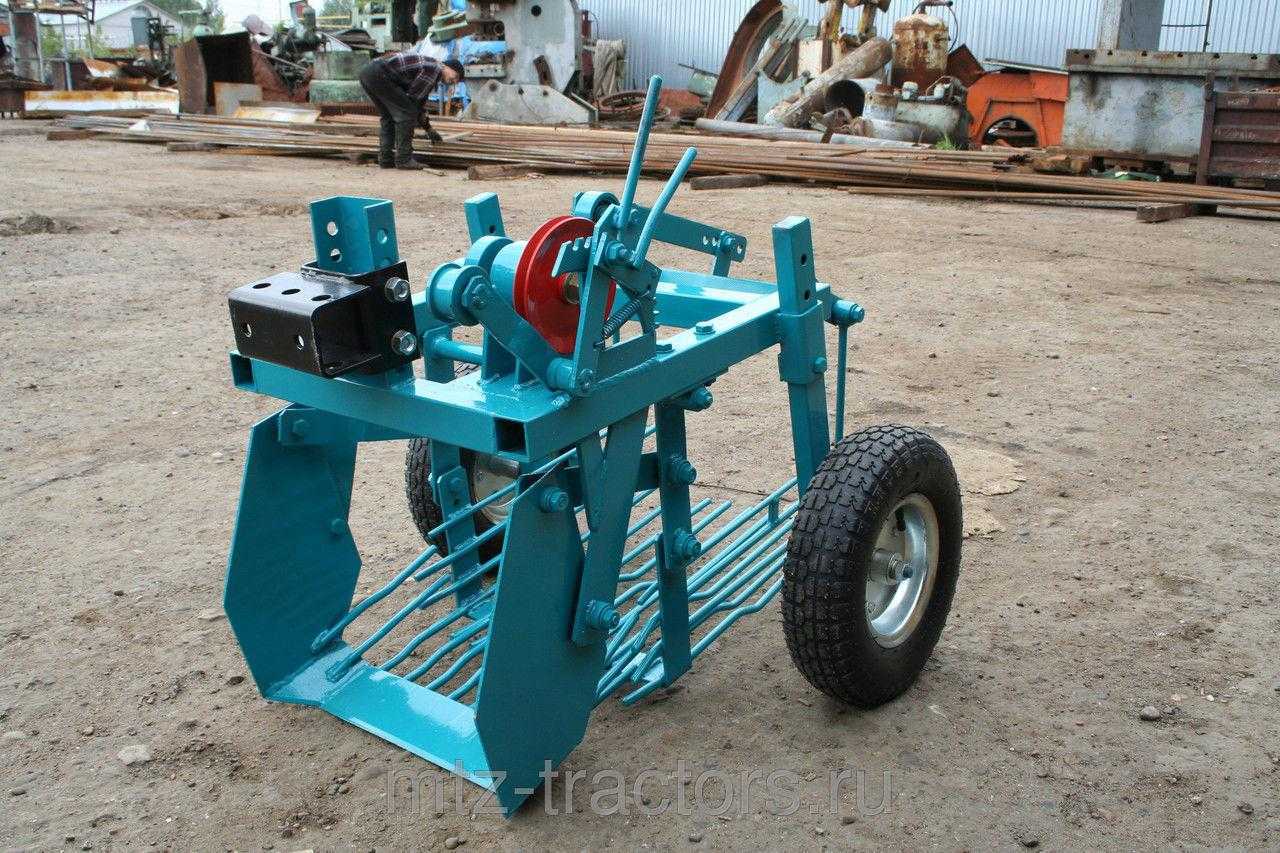

Это наиболее распространенный вид картофелекопалок, выпускающихся различными машиностроительными заводами в России и за рубежом. Имеет небольшие конструктивные различия, в первую очередь в конструкции привода решетки грохота – колеблющегося во время работы поддона, что позволяет картофелю частично очиститься от земли во время движения картофелекопалки.

Нож такой копалки может иметь разную конфигурацию. Он может быть закреплен неподвижно, а может крепиться шарнирно и незначительно колебаться во время движения, упрощая процесс выкапывания клубней. Ширина ножа составляет 35 – 40 см.

Устройство и как работают картофелекопалки для мотоблоков

Основной принцип, на котором строится работа картофелекопалки, заключается в выкапывании клубней и рыхлении почвы. Несмотря на то, что эти действия можно повторить вручную, использование оборудования позволяет ускорить процесс в несколько раз.

Классическая конструкция имеет простой вид. Как правило, состоит устройство из зубьев, сошки, наконечника и планки. В зависимости от вида агрегат может быть оснащен вибратором, колесами или редуктором.

Работает картофелекопалка по элементарному принципу. С помощью зубьев устройство погружается в почву на необходимую глубину и выкапывает клубни. Затем плоды перемещаются на верхний слой земли, предварительно просеявшись от излишков грунта.

Классическая картофелекопалка механизирована лишь частично, при сборе урожая выкопанные клубни необходимо собирать вручную Внимание! Устройство применимо не только для картофеля, часто агрегат используют при сборе свеклы, лука, чеснока и прочих корнеплодов. Главное условие, которое нужно учесть при изготовлении копалки для разных видов культур, – расстояние между зубьями

Чертежи, схемы, размеры картофелекопалок для мотоблоков Нева, Крот, Каскад, МТЗ-09Н, Салют, Агат

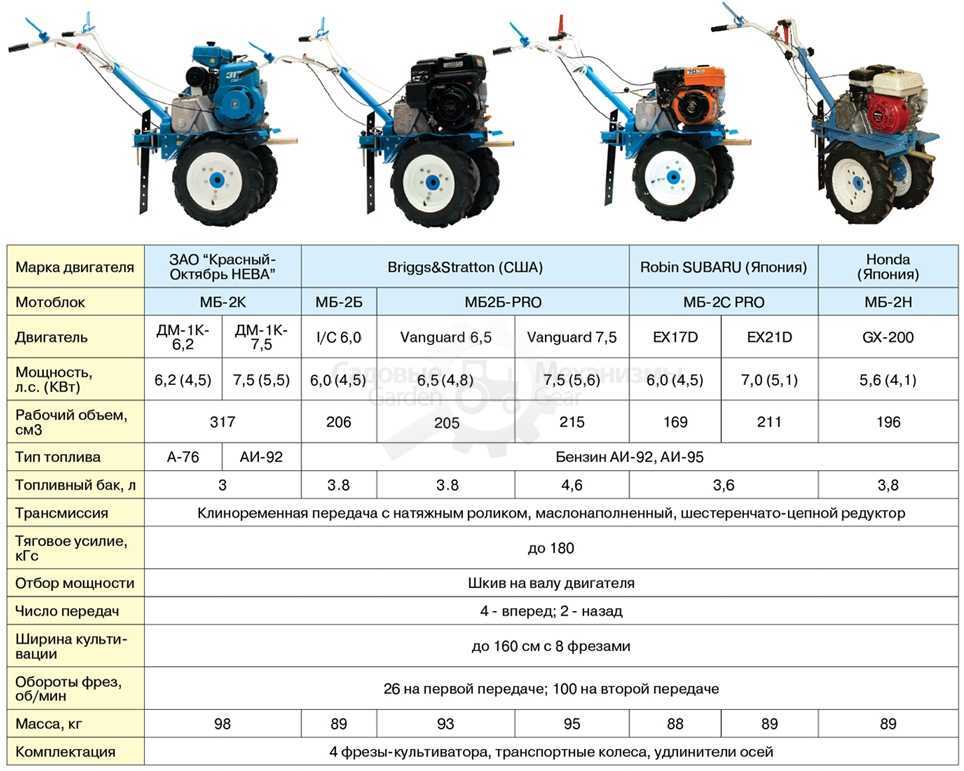

Самым востребованным среди фермеров и владельцев земельных участков считается мотоблок «Нева». Он имеет удобную в пользовании конструкцию и мощные технические характеристики. Наиболее подходящей самодельной картофелекопалкой для мотоблока «Нева» является устройство грохотного типа.

Из-за специфики своей работы грохотная картофелекопалка для мотоблока «Нева» получила второе название – вибрационная

Универсальный вариант для всех типов мотоблоков – картофелекопалка модели «Полтавчанка». Параметры такого устройства составляют 950×790×800 мм, глубина обработки – 25 см. Эти характеристики позволяют использовать агрегат в любых условиях, независимо от почвы и типа посевов. «Полтавчанка» ценится за высокую производительность при относительно небольших габаритах.

«Полтавчанка» пользуется популярностью у владельцев мотоблоков «Крот» и «Агат»

Мотоблоки «Салют» и «МТЗ-09Н» схожи по своему строению, потому при изготовлении картофелекопалок для этой техники зачастую используют тождественные чертежи. Копалки для данных устройств имеют одинаковую систему крепления, что позволяет применять один и тот же агрегат для обеих моделей.

«Салют» и «МТЗ-09Н» имеют оригинальную конструкцию, потому чертеж картофелекопалки для этих устройств отличается особенностями

Для мотоблока «Каскад» также рекомендуется вибрационная картофелекопалка, однако из-за более массивных колес устройство для сбора урожая может иметь отличные от подобного оборудования параметры.

Зачастую при изготовлении вибрационной копалки для мотоблока «Каскад» изменения вносят в расположения лемеха и размер колес

Какая картофелекопалка лучше?

Наиболее лучших картофелекопалок нету – их вид необходимо подбирать, исходя из своей цели:

• Веерообразная – наиболее простое и дешёвое устройства для огорода. При отсутствии тяжёлой почвы и относительно маленького участка данный вид устройства наиболее оптимальный.
• Грохотная – более удобное и производительное устройства для сбора урожая. Более дорогая при покупке или самостоятельном изготовлении, но хороша при большой посевной площади – она позволяет быстро собрать урожай практически без его потери в %.
• Транспортная – более лучший вид грохотного типа, используемый для обработки большой посевной площади. Несмотря на свою цену – быстро окупается при необходимости постоянно собирать большие объёмы клубней как картофельных, так и прочих.
• Барабанная – крайне редко встречается в магазинах и в основном изготавливается самостоятельно. По изготовление сходство с изготовлением грохотного механизма, но в практическом использовании – кроме более хорошего отделения грунта от клубней конструкция уступает грохотной картофелекопалки.

Вибрационные картофелекопалки

Самостоятельное изготовление стрельчатой копалки

Самодельная картофелекопалка для мотоблока стрельчатого типа является простым видом навесного оборудования. В чём-то она похожа на культиватор. Чтобы её сконструировать, не нужно много материала и сложных инструментов. Операции по сборке просты и при минимальных навыках выполнимы любым хозяйственным дачником.

Необходимые материалы:

• швеллер из стали;
• соха — её можно вырезать из старой лопаты или пилы от циркулярки, но лучше взять качественную сталь толщиной не менее 5 мм;
• уголки из металла на 40 и 63 см;
• прутья из стали в количестве 8 штук — можно снять с отслуживших вил или сломанного садового инструмента, заменить арматурой.

Устройство в итоге должно получиться небольшого размера. Нужно сделать так, чтобы его было легко цеплять к мотоблоку «Нева». Подвижные части в стрельчатой копалке отсутствуют, поэтому ломаться нечему. Главное, чтобы сама конструкция выдержала и не треснула.

Порядок изготовления:

1. Швеллер используется в качестве основания. На него монтируют прицепное устройство.
2. На основание устанавливают соху.
3. К сохе приваривают прутья, которые отделяют клубни от песка.

Недостатки устройства:

• Небольшая ширина полосы — около 25 см, из-за этого примерно на 15−20% увеличиваются потери урожая.
• Велик риск нанесения повреждений клубням от ножа.

Как сделать картофелекопалку для мотоблока своими руками

Перед тем как приступать к изготовлению устройства, облегчающего сбор урожая, необходимо понять его принцип. Самодельная картофелекопалка для мотоблока состоит из двух стальных ножей, использующихся для разрезания пластов грунта. Корнеплоды, собранные лемехом, вместе с землей поступают по решетке в специальный бункер для овощей.

В отличие от сварных швов болтовое соединение является несколько выигрышным вариантом, поскольку дает возможность в случае необходимости разобрать по частям копалку. Здесь не требуется специальных инструментов, достаточно воспользоваться дрелью со сверлом и парой ключей. Самодельная копалка для мини-трактора, мотокультиватора изготавливается из металлических листов толщиной 5-7 мм. Таких размеров вполне хватает для сборки высокопрочностной конструкции.

Подготовительный этап

Для небольших хозяйств лучше изготавливать устройства средних размеров. Их проще навешивать на мотоблок, они не создают трудностей в процессе эксплуатации. Чтобы сделать грохотную картофелекопалку своими руками, потребуется произвести необходимые расчеты и с их учетом создать чертеж, схему. Только при таком подходе можно изготовить агрегат для сбора корнеплодов.

Материалы и инструменты:

• Для изготовления основы устройства – рамы – понадобится несколько металлических уголков размером 63×40 мм. Их нужно приварить друг к другу.
• Железный швеллер №8 или трубы длиной 130 см.
• Листовой металл толщиной 7 мм для ножей и стенок.
• Арматура с сечением 10 мм.
• Метизы в случае крепления деталей при помощи болтов.
• Цепь, способствующая передаче вращательных движений.
• Металлические стойки (фрагменты труб, швеллера).
• Резиновые либо металлические колеса (зависит от типа грунта на участке).
• Барабан из арматуры либо металла.
• Болты №10 для крепления ножей.
• Сварочный агрегат для изготовления основы устройства и соединения его частей.
• Головки на трещотке или набор гаечных ключей.
• Молоток, кувалда.
• Ножовка по металлу, ножницы.
• Дрель и набор сверл для работы с металлом.

Технология изготовления

Чтобы понятнее и проще было изготовить картофелекопатель грохотного типа своими руками, рекомендуется четко придерживаться этапов сборки:

1. Первым делом при помощи сварочного аппарата соединить швеллер (трубу) и металлические уголки. В итоге получится основа самодельного агрегата – рама, на которой будет держаться вся конструкция. Длина основы 120 см.
2. Отступив от рамы вниз 30 см, нужно приварить еще одну трубу (швеллер), которая потребуется для монтажа регулирующих элементов картофелекопалки.
3. Начав с одного из краев, приваривают вертикально к земле металлические стойки, выдерживая шаг длины стоек в 10 см (первая, самая длинная, – 50 см, а потом 40 см, 30 см). К этим стойкам сваркой присоединяют основание, на котором будет крепиться решетка из прутьев.
4. После всех манипуляций необходимо соединить металлические стойки между собой, используя остатки швеллера. В итоге они должны напоминать треугольник.
5. К одному из таких треугольников следует приварить металлическую пластину шириной 30 см. Когда сварочные швы полностью остынут, нужно согнуть ее, используя для этих целей кувалду, затем зафиксировать у второго треугольника. Нож можно изготовить из хорошо заточенных металлических пластин (двух штук), ненужного плуга либо фрагмента трубы (200 мм), изогнутой по форме плуга. Обязательно следует произвести заточку лемеха. Крепить его лучше к элеватору болтами, размер которых 10.
6. Следующим этапом следует приварить арматуру к раме, приступая со стороны металлической пластины. Другая ее сторона должна оставаться в свободном положении. Между арматурой необходимо выдерживать расстояние в 4-4,5 см. Чтобы поднятые клубни из земли не вываливались из решетки, можно по бокам прутьев присоединить сваркой лист толстого металла. Как вариант, вместо элеватора можно использовать барабан-очиститель, выполненный из арматуры с сечением 10 мм в виде полуцилиндра. Его крепят к основанию копалки.
7. На решетку или элеватор нужно установить валы, которые будут реагировать на вращение колес, создавая вибрацию.
8. При помощи подшипников крепят редукционный блок к стержню.
9. В завершение собирается опорно-транспортный узел, в который входят роликовые цепи, колеса, металлические диски, стержень. Благодаря цепям происходит передача вращательных движений на валы. В качестве соединяющего моста выступает стержень, который крепится звездочками. К нему сваркой присоединяются диски, необходимые для установки колес.

Крепление для мини-трактора, мотоблока аналогично крепежу к ним других устройств.

Особенности эксплуатации и полезные советы

Простейшая картофелекопалка для мотоблока своими руками

Даже самая простая копалка, сделанная своими руками, облегчит труд при уборке картофеля мотоблоком. Преимущества самоделки очевидны:

• не потребуется существенных финансовых вложений;
• при изготовлении земледелец учтет характеристики почвы собственного участка и самого мотоблока, к которому будет крепиться оборудование;
• для обслуживания и ремонта не потребуются услуги профессиональной мастерской.

Стрельчатая картофелекопалка пассивного типа — простейший навесной механизм, изготавливается по типу штыковой лопаты из изогнутого листа железа и прутьев, приваренных веером, для отсеивания земли.

Такая модернизированная копалка не требует разработки детального чертежа и справится со сбором корнеплодов на участке с легкой почвой. Изготовить ее сможет даже начинающий домашний мастер.

Как окучивать картошку мотоблоком

Окучивание картофеля — важный для развития клубней процесс. Если не приваливать землей кусты, то расти будут корни, а картофелины будут мелкими и деформированными. Под толщей земли плоды будут защищены от вредителей, к тому же в процессе параллельно происходит очищение земли от сорняков. Проведение такой работы требует немалых физических усилий, а если участок большой, то и временных затрат.

Обработка картофеля мотоблоком имеет ряд преимуществ перед ручным окучиванием. Правила обработки почвы механизированным способом при этом обязательны для соблюдения. Окучивать картошку мотоблоком надо после дождя, когда земля впитает влагу. Гребни сухой земли могут привести к пагубным последствиям, а из мокрой получатся вязкие комки.

Для работы понадобится листерный или дисковый самодельный окучник для картофеля. Если оборудовать окучник регулировочным механизмом, то можно будет подстраивать инструмент под ширину междурядий, меняя положение крыльев. Популярностью пользуются простые по конструкции дисковые окучники.

У навесного дискового устройства с узлом крепления к мотокультиватору может быть 1 пара дисков или несколько пар (количество зависит от мощности машины). Диски вогнутой формы — главный элемент конструкции, их изготавливают из листа стали толщиной 2 мм и скрепляют между собой под углом. Диски вращаются за счет скольжения во втулках.

Перед началом работы мотоблоком надо настроить угол наклона и глубину задела. Картофель окучивают на малой скорости, перемещая мотоблок и прицеп ряд за рядом. Первое окучивание опытные земледельцы рекомендуют проводить при появлении ростков. Картофель даст подземные побеги, и куст будет мощным, с крупными клубнями. Когда кусты вырастут до 30-40 см, окучивают картофель во второй раз. Если на участке почва тяжелая, плотная, то провести рыхление можно еще раз.

Уважаемые фермеры, вы пользуетесь таким полезным устройством для мотокультиваторов, как картофелекопалкой? Поделитесь секретами по ее изготовлению своими руками.

Как сделать картофелекопалку для мотоблока своими руками

При наличии инструментов и материалов самостоятельно сделать картофелекопалку не так уж и сложно. Главное, следовать инструкции.

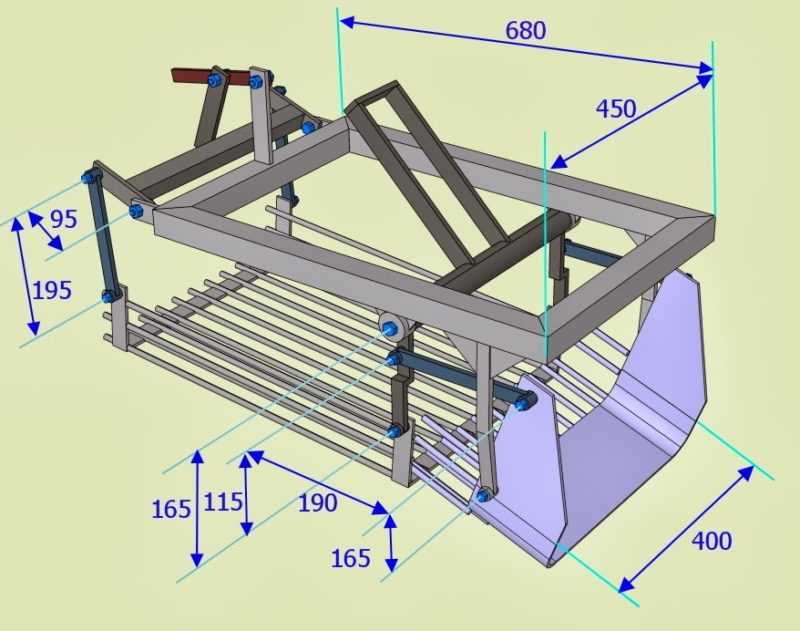

Чертежи и размеры

Для маленьких хозяйств лучше всего подходит устройство небольшого размера. Оно должно легко навешиваться на мотоблок и быть простым в эксплуатации.

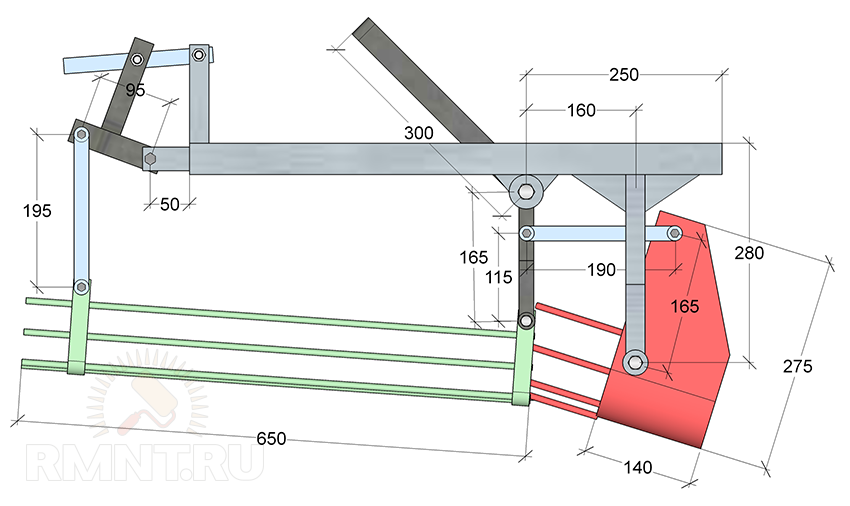

Ниже представлен чертеж грохотной картофелекопалки.

Пошаговая инструкция

Перед началом работ по изготовлению картофелекопалки для мотоблока важно ознакомиться с инструкцией по созданию таких агрегатов. Первым делом подготавливают весь требуемый инструмент и материалы:

• прутья арматуры;
• гайки и болты;
• железная пластина;
• металлические уголки;
• металлическая труба;
• сварочный аппарат;
• болгарка
• дрель;
• гравер.

Создание рамы

В основе любого самодельного устройства лежит рама

Ее важно изготовить максимально качественно

Сварка крепежного прямоугольника

С помощью крепежного прямоугольника формируют каркас всего агрегата, поэтому его изготавливают очень внимательно.

Для создания каркаса понадобится металлическая труба длиной 4 м и диаметром около 50 мм. Ее разрезают на 4 части. Две из них должны иметь длину в 100 см, а остальные — 80 см. Нарезанные трубы сваривают так, чтобы получился прямоугольник. После этого края шлифуют, чтобы убрать острые углы.

Крепление перемычки

Перемычка понадобится в будущем для монтажа специальных тяг, которые будут регулировать угол наклона. Ее устанавливают в центре прямоугольного каркаса.

Также производят монтаж двух небольших трубок длиной до 10 см и диаметром около 25 мм. На них будут устанавливаться колеса. После приваривания трубок в каждой из них делают отверстия диаметром в 15 мм.

Монтаж вертикальных стоек

Для увеличения надежности к раме закрепляют вертикальные стойки. От перемычки отступают вдоль рамы 5-10 см, и перпендикулярно приваривают небольшой стальной квадрат размером 35 на 35 см. После этого отступают еще 15 см и приваривают железные стойки длиной в 30 см. В итоге готовая конструкция внешне должна напоминать перевернутую лестницу.

Соединение стоек

Для соединения краев стоек рекомендуют использовать металлические полосы толщиной в 0,5 мм. Их приваривают к стойкам под углом в 45°, а затем соединяют края между собой. Полученная конструкция будет в форме треугольника.

Рало и скатная доска

После изготовления рамы переходят к созданию рала и скатной доски. Они требуются для выкапывания клубней и очистки их от земли.

Сваривание рала

Для создания рала берут небольшой железный лист размером 30 на 30 см. В нем делают 2 отверстия под болты М12. Также отверстия придется просверлить в каждой стойке. После этого металлический лист прикручивают к раме.

С противоположной стороны размещают другой лист металла размером 60 на 30 см и толщиной в 0,5 мм. Посередине листа несколько раз бьют кувалдой, чтобы образовался конус.

Сваривание скатной доски

Картофелекопалка обязательно должна иметь скатную доску. Лучше всего использовать арматуру диаметром в 10 мм и длиной около 1 м. Ее приваривают через каждые 4-5 см к ралу и противоположной стороне картофелекопалки.

Установка регулировочных тяг

Регулировочные тяги позволяют отрегулировать наклон картофелекопалки и каждого установленного прута. Их монтируют к первой поперечине рамы. Для уменьшения угла тягу придется выкручивать так, чтобы ее штоки начали высовываться.

Монтаж колес

Для установки подходят любые колеса со строительных тачек, так как их грузоподъемность не должна быть большой. К каждому колесу приваривают крепление и монтируют их на подготовленные ранее места.

Картофелекопалка своими руками. Handmade automatic potato digger

Особенности конструкций

Устройство обладает некоторыми особенностями. При креплении навесов к мотоблоку соблюдают последовательность, это необходимо для того, чтобы обеспечить частям необходимую подвижность.

Оптимальная толщина металла

Чтобы приспособление не нарушало центровки, учитывают вес и толщину металлических листов. Куски стали не должны быть меньше 5 миллиметров. Для прутьев необходимо железо или сталь с небольшим диаметром, не более 10-15.

Колеса для копалки

Для картофелекопалок разного типа предусмотрено наличие колес или грунтозацепов, которые закреплены на колесной оси. Грунтозацепы расположены под зубчатым колесом. Приходя в движение, они влекут его за собой. Зубчатое колесо, в свою очередь, приводит в движение вал транспортного устройства.

Способы соединения

Выбор способа соединения зависит от ответа на вопрос: предусмотрен ли метод сборки и последующего разбора копалки.

1. Если устройство планируют разбирать, то соединяют части болтами.
2. Если копалка в разборе не нуждается, то выбирают сварочный метод.

Оба способа достаточно надежны.

Принцип действия грохотной картофелекопалки и как работает грохот

Грохотная кратофелекопалка работает за счет передачи движения лопате с мотоблока или ДВС через привод (удлинитель или цепная передача). Для копки картошки используют лемех, который устанавливают горизонтально. Он взрезается в почву и поднимает клубни, смешанные с грунтом.

Эта «масса» поступает на горизонтальную решетку, которая постоянно вибрирует. Благодаря этому почва стряхивается вниз, а клубни медленно двигаются назад и, достигнув края поверхности, падают на землю (на саму борону или в сторону).

Как правило, в самодельных устройствах невозможно отрегулировать глубину погружения или силу вибрации. Однако при желании эти функции можно предусмотреть, после чего менять параметры во время работы.

Внимание! Грохотные картофелекопалки применяются для копки легких и средних по плотности почв (показатель твердости не более 20 кг/см2). Инструмент может быстро выйти из строя из-за копки глинистой, каменистой почвы
