Сила дровокола: разновидности дровоколов, советы по выбору

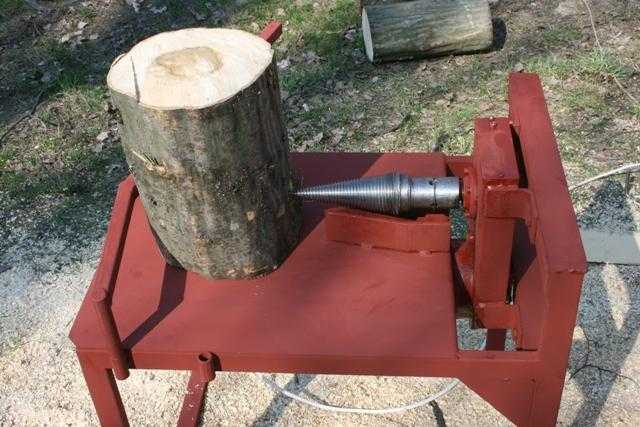

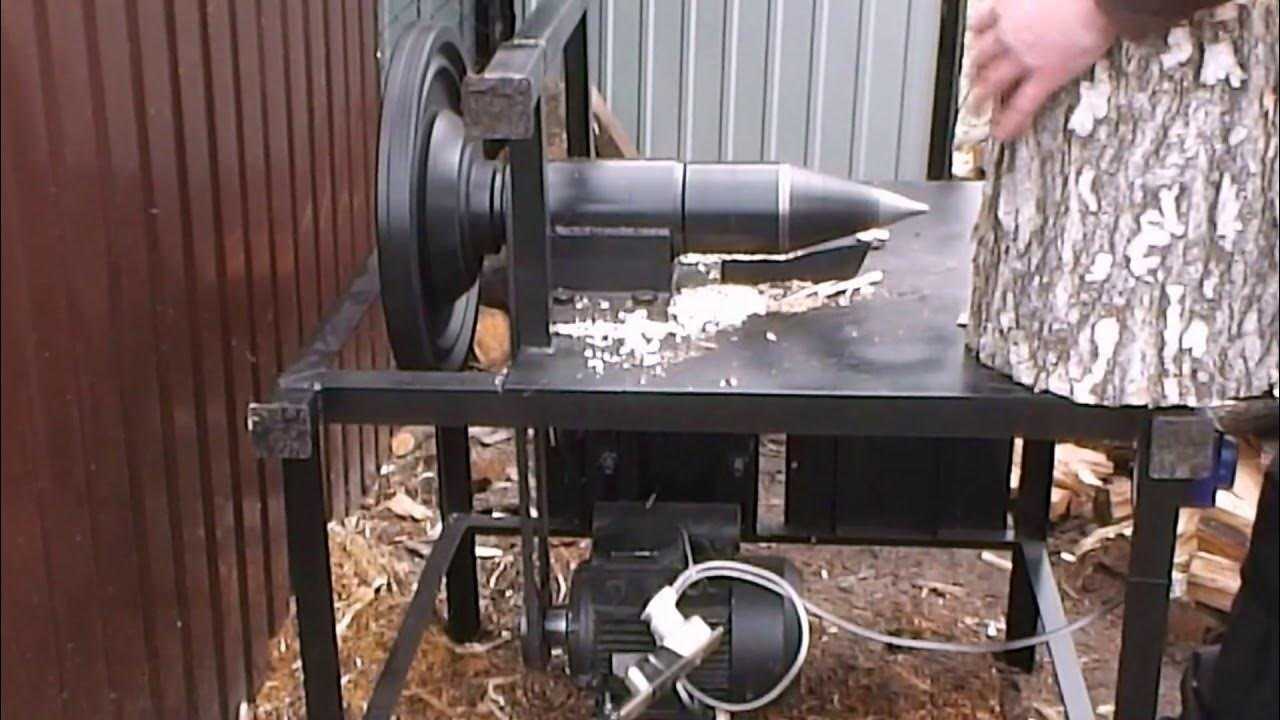

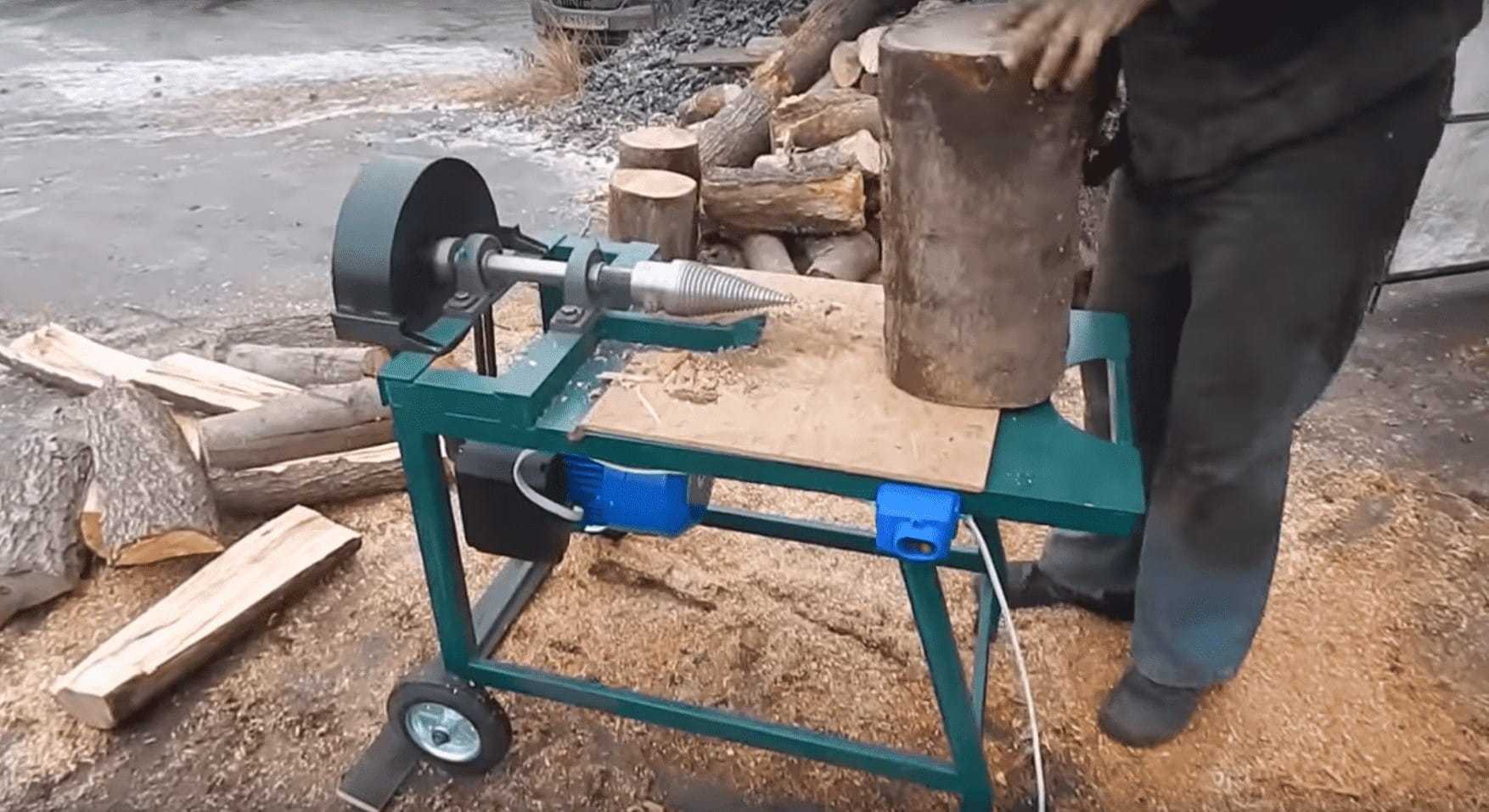

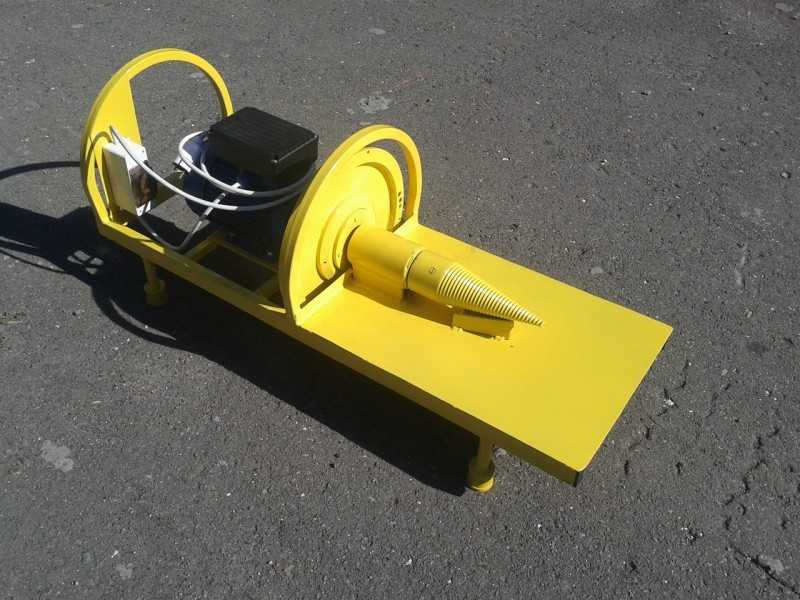

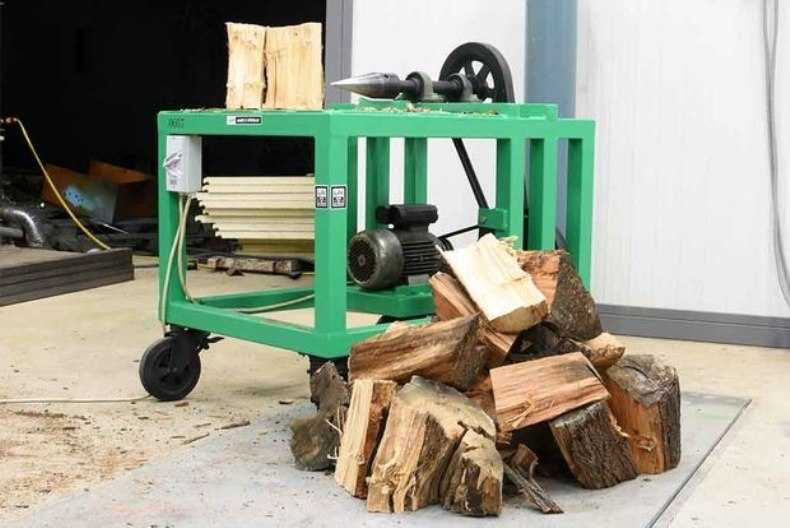

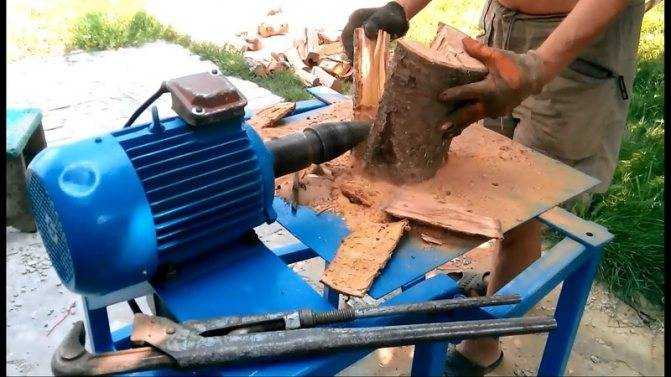

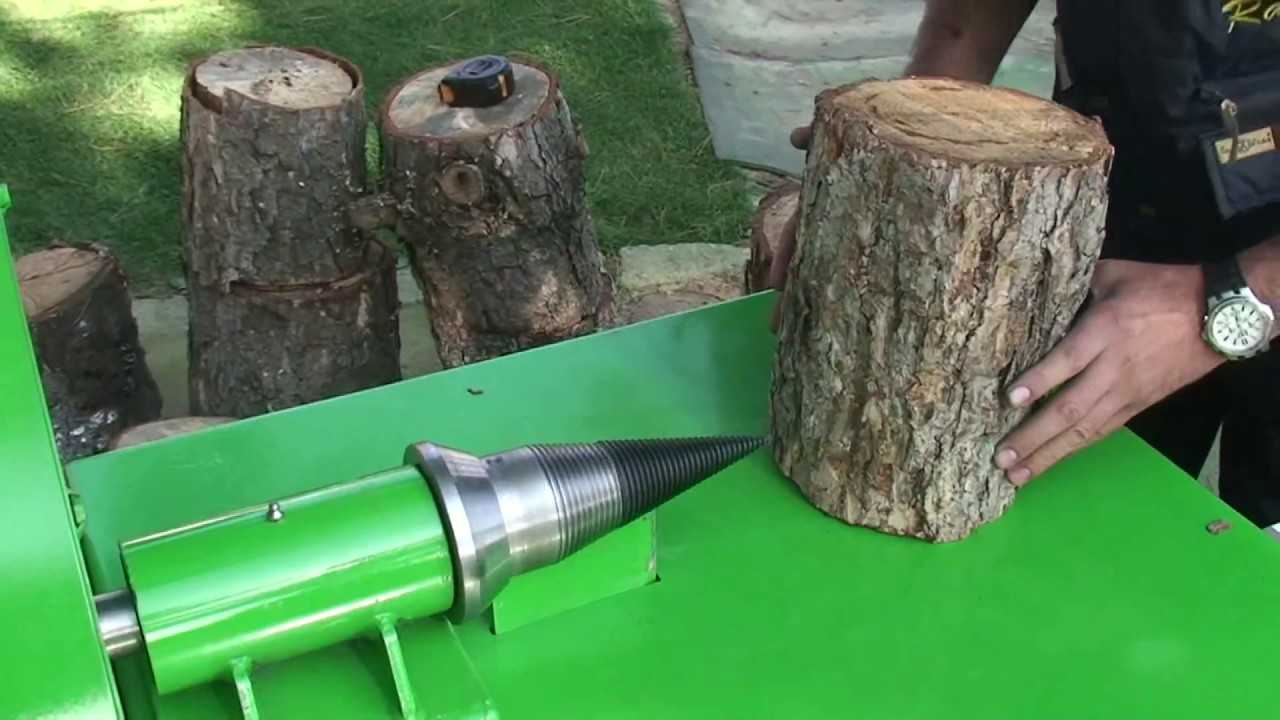

Как сделать дровокол конусного типа своими руками

Основная сложность в этом устройстве – сама конусная деталь. Она должна иметь определенный шаг резьбы и форму.

В качестве привода можно использовать любой электродвигатель (в том числе бензиновый или на дизтопливе) подходящей мощности.

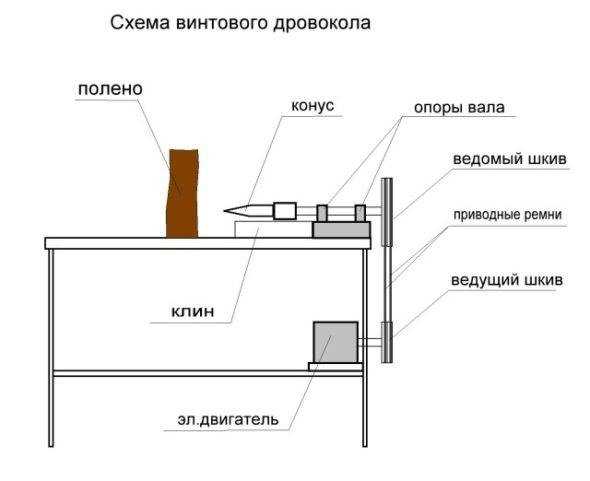

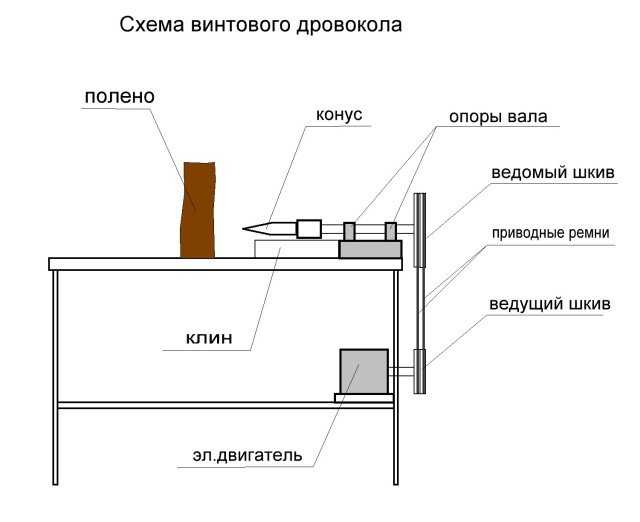

Принципиальная схема устройства достаточно проста.

Если винтовой колун насажен непосредственно на ось двигателя, то максимальная допустимая скорость вращения вала не должна превышать 500 об/мин. Мощность желательна от 3 кВт. Найти такой двигатель не просто, поэтому лучше использовать передаточные механизмы. Самый простой вариант – приводные ремни на шкивах. Большую продуктивность даст редуктор, например, от мотоцикла.

Последовательность изготовления:

• сварить стол с полкой, ориентируясь по высоте на свой рост (удобна столешница на высоте 70…85 см от пола). Положение полки зависит от длины приводного ремня. Ее лучше приварить уже ПОСЛЕ того, как установлен конус и определено место положения электродвигателя;
• с помощью распорок или опор автомобильного кардана установить на подшипниках конус;
• определить положение вала электродвигателя, приварить полку и установить на нее двигатель;
• вставить распорку из сгона гайки и трубы между двигателем и опорой конуса;
• натянуть цепь (приводной ремень) и проверить правильность движения конуса.

Важно: устанавливать чурки для раскола можно ТОЛЬКО ВЕРТИКАЛЬНО! В противном случае древесина может попасть под конус и заклинить его или изогнуть вал. Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины. Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины

Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины.

Последовательность сборки и нюансы вытачивания, а также нарезки резьбы на конусе смотрите в видео ниже.

Механические помощники для раскалывания дров

Ряд предприятий металлообработки изготавливают дровоколы. По принципу действия их делят на несколько типов:

1. Колуны – установки рубящего действия. Осуществляется постановка чурбаков на специальные опоры, а затем наносятся удары утяжеленным долотом.
2. Клин для рубки ставят неподвижно, на них опирают раскалываемые предметы. Удары наносят тяжелыми кувалдами, раскалывание выполняется при прохождении через пассивный рабочий орган.
3. Давилки – это установки с механическим приводом толкателя. Бревно укладывается на ложе, а потом его проталкивают через плоский или крестообразный нож.
4. Винтовые разрушители внедряются внутрь слоистого материала. Проникая глубже, расщепляют даже прочную и свилеватую древесину.

Лучшие приспособления вертикального типа

Аппарат имеет компактные размеры и не займет много места. Его можно разместить в маленьком помещении. Однако, во время эксплуатации необходимо строго соблюдать технику безопасности. Пенек должен ровно устанавливаться на рабочую поверхность.

Нылгинский механический завод СДК-1

Каркас изделия имеет внушительные размеры. Это дает возможность расщеплять на станке большие бревна, крупные пеньки и бруски. Ременная передача приводит в движение конический бур, который разрывает подаваемые заготовки на части. Многие пользователи сами модернизируют агрегат. Для этого они улучшают инерцию и снижают нагрузку на двигатель. К ступице прикрепляется автомобильное колесо. Оно выполняет функцию маховика.

К широкому корпусу прикреплены мощные ножки. Они добавляют устойчивость на ровной поверхности. Основание покрыто качественной краской, которая защитит металлическую поверхность от коррозии и обеспечит продолжительный срок службы изделия. Агрегат подойдет для быстрой заготовки дров на зиму. Он быстро расщепит пеньки и чурки на поленья нужного размера.

дровокол Нылгинский механический завод СДК-
Достоинства:

• простота сборки и долговечность;
• достаточная мощность;
• удобство в эксплуатации;
• широкая станина.

Недостатки:

высокая стоимость.

Champion LSV6000

Аппарат оснащен регулировкой положения станины, которую можно менять в зависимости от размера поленьев. Функция обеспечивает высокую производительность дровокола. На станке удобно работать, поскольку он содержит минимальное число элементов управления.

Объемный каркас оснащен ножками, которые гарантируют устойчивость конструкции во время эксплуатации. Рукоятки не проскальзывают в руках. Агрегат оснащен колесами внушительного диаметра, что обеспечивает легкое перемещение конструкции с одного места на другое.

Основание выполнено из прочного железа, которое устойчиво к деформации. Это дает гарантию долгого срока службы изделия. На станке можно расщеплять заготовки длиной до 107 см. Он подойдет для масштабных заготовительных работ.

дровокол Champion LSV6000
Достоинства:

• достаточная мощность силового агрегата;
• аппарат удобно передвигать по территории;
• каркас выполнен из прочной стали, что обеспечивает долгий срок службы.

Недостатки:

очень шумная работа.

Greenween GW-DR1-T

Стальной корпус обработан специальной краской, которая устойчива к воздействию влаги и перепаду температур. Покрытие защитит металл от появления очагов коррозии. Изделие можно эксплуатировать в любых условиях. Оно имеет маленькие размеры (350х280х280 мм). Для хранения и перевозки в комплекте идет специальный чехол, сделанный в виде тубуса.

В станок можно подавать заготовки длиной не более 450 мм. На каркасе имеются отверстия, с помощью которых аппарат можно закреплять для более безопасной эксплуатации. Все режущие элементы двигаются. Ограничительный круг помогает во время работы. Все это дает возможность аккуратно расщеплять пеньки. Агрегат идеально подойдет для заготовки дров на даче или загородном доме.

дровокол Greenween GW-DR1-T
Достоинства:

• станок легко транспортируется;
• обладает высокой безопасностью;
• имеются дополнительные отверстия для крепления к поверхности;
• долгий срок эксплуатации.

Недостатки:

неустойчивость бревен.

Kolundrov «Стилет»

Принцип действия станка основан на концентрации ударной силы в одном месте. Во время работы снижена нагрузка на позвоночник и поясницу пользователя. Человек может долгое время колоть дрова без усталости. Агрегат разъединяет подаваемую заготовку на 4 части. Конструкция сделана таким образом, что защитит работника от травмирования. Верхнее кольцо аппарата предотвратит разброс колотых поленьев. Также оно защищает острые ножи от случайных механических повреждений.

Дровокол имеет небольшой вес. Сделано устройство из железа марки Ст3. Оно имеет антикоррозийное покрытие, которое состоит из 8 слоев. Аппарат оснащен уникальной системой клиньев, которые разъединяют на секции сырые пеньки с большими сучками. Лезвия заточены очень остро. Каркас выполнен монолитно, поэтому обладает большим сроком службы. Ломаться практически нечему. Ударно-инерционная система позволяет разрывать древесину любых пород деревьев.

дровокол Kolundrov «Стилет»
Достоинства:

• ручки имеют покрытие, которое плохо скользит;
• небольшая масса;
• качественная защитная краска и высокая прочность конструкции.

Недостатки:

быстрый износ рабочей прокладки.

Классификация по положению в пространстве

В зависимости от способа укладки бревна выделяют вертикальные, горизонтальные устройства.

Разберем их отличия и особенности.

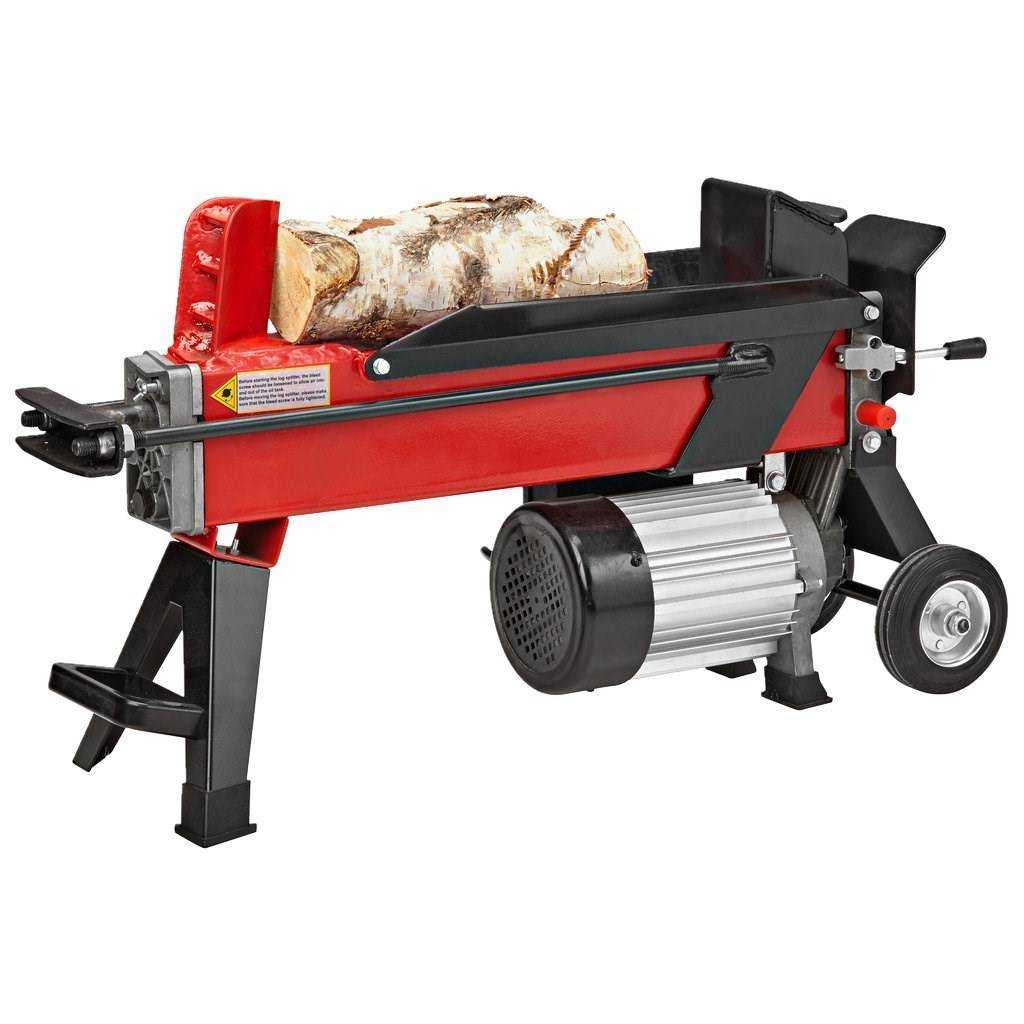

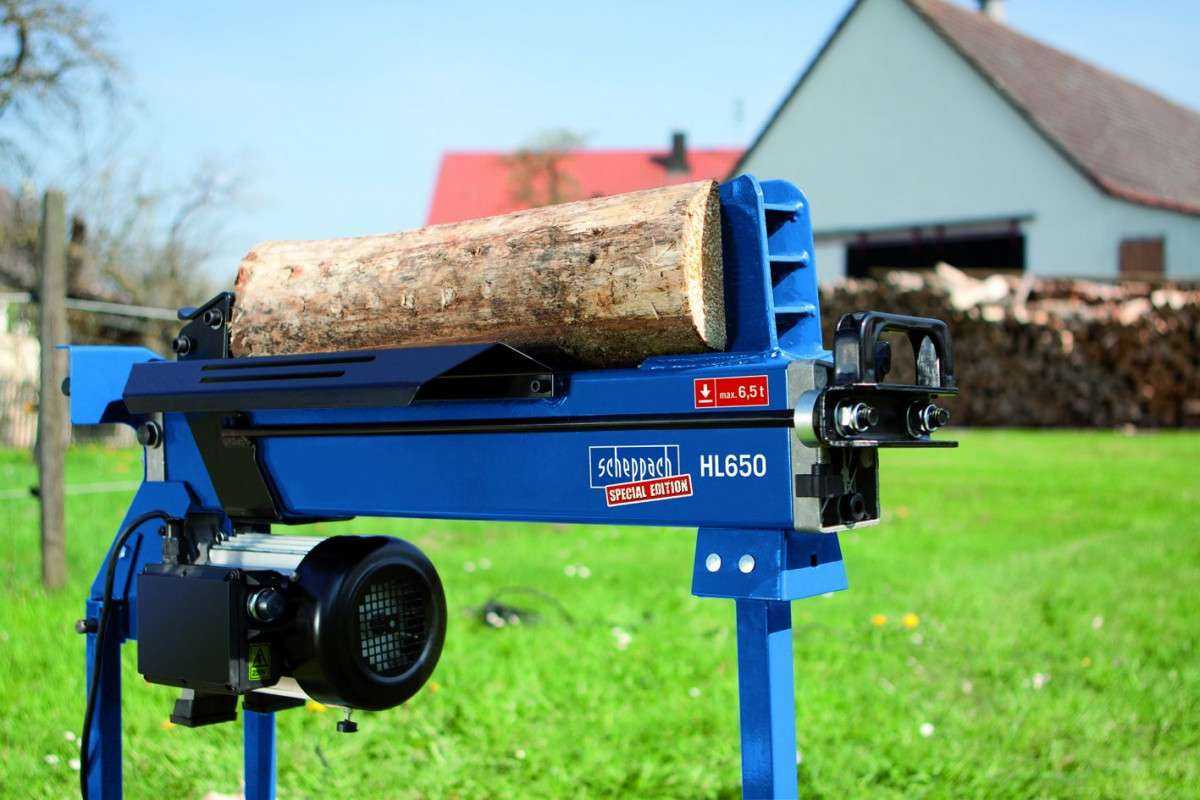

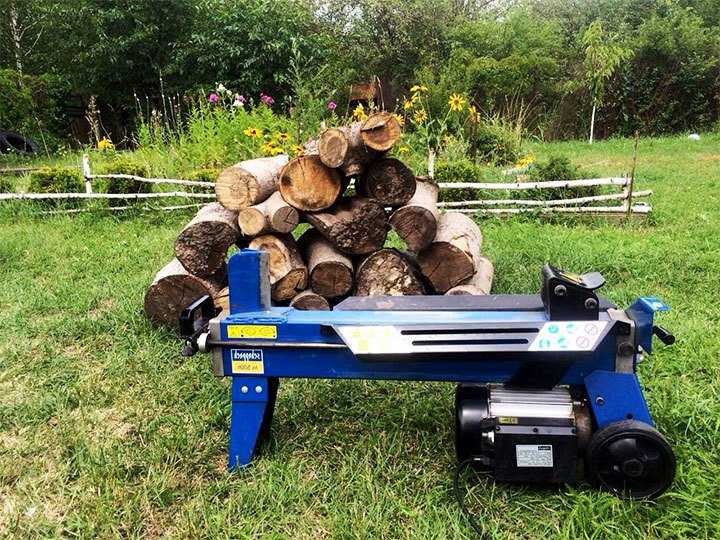

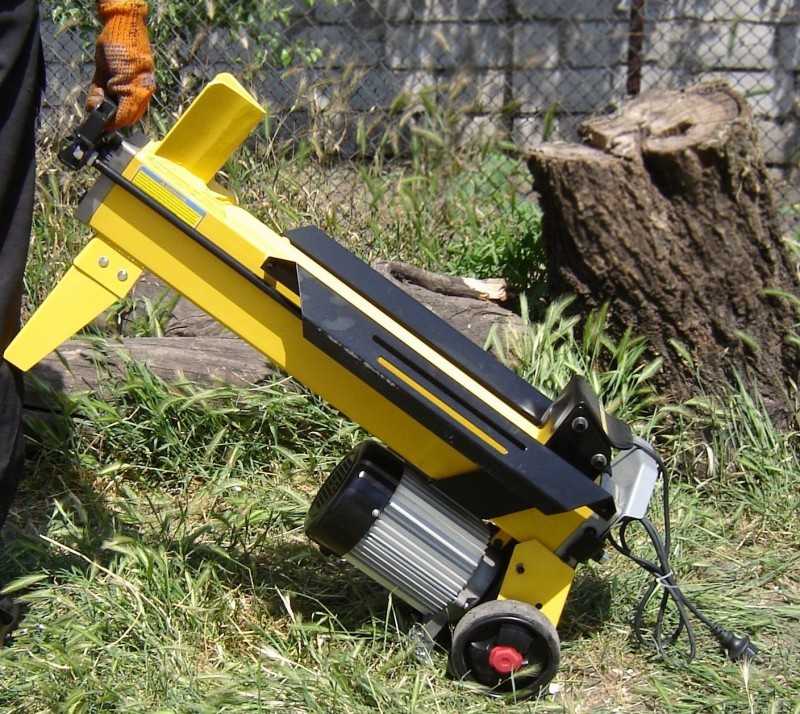

Горизонтальный

Этот тип бытового назначения, используется для колки дров в домашних условиях, на колесах, поэтому его удобно перемещать по участку.

Больше подходит для самостоятельного изготовления.

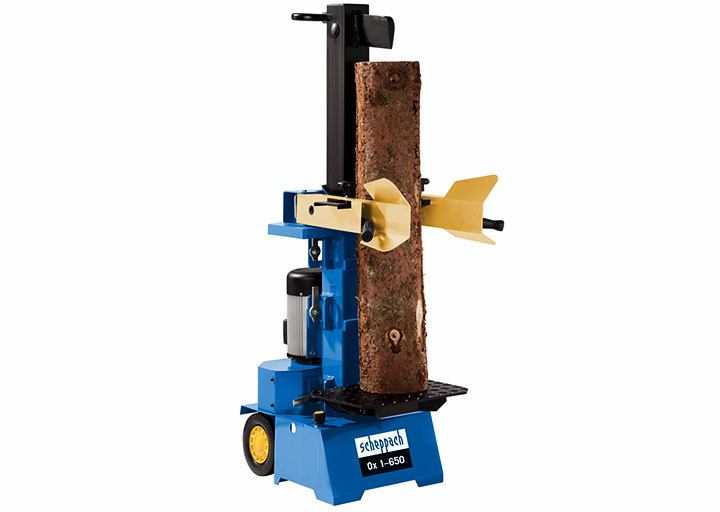

Вертикальный

Применяются чаще в промышленных целях. Поручать работу на нем рекомендуется профессиональным кольщикам.

Отличается высокой производительностью и мощностью.

Для большинства электрических моделей нужна трехфазная сеть 380 вольт.

По безопасности оборудование в разы уступает горизонтальному, поскольку зона раскола круговая. Во избежание получения травмы рабочий должен быть в плотных защитных перчатках, очках, одежде.

Проще не бывает

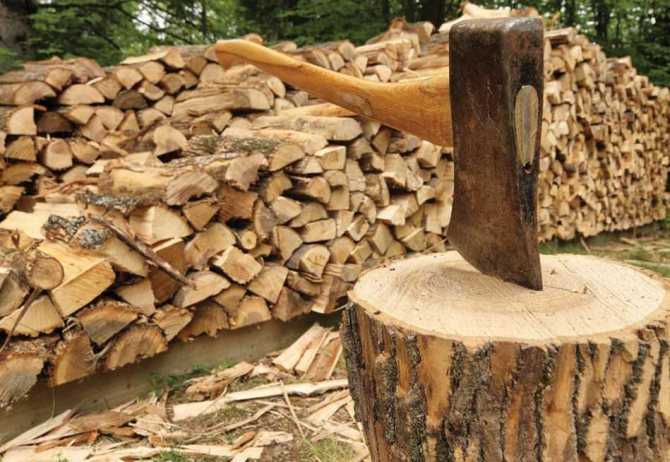

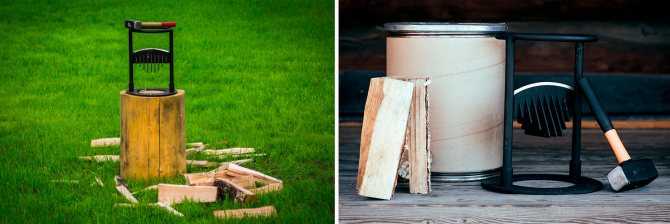

Простейший энергонезависимый ручной дровокол это не что иное как топор-колун. Если пользоваться им понемногу, но регулярно, чтобы выработались навык и глазомер, то он даже безопаснее механических и механизированных и производительнее первых. При условии, что конфигурация колуна и топорища оптимальны и согласованы.

Топор-колун прошел длительную эволюцию и продолжает совершенствоваться. Справа на рис. дан чертеж колуна Стрела, приспособленного для ручной колки суковатых и свилеватых кряжей; слева – топорища для него (колун на нем крепится клином). С топорищем как хотите, нравится вам махать топором или нет, а вот самый колун нам еще очень пригодится, см. далее.

Чертежи колуна для дров Стрела и топорища к нему

Но и чего не надо

Опасный способ ручной колки дров

В интернете уже несколько лет гуляет находка некоего финского фермера: колоть чураки на дрова в автошине, см. рис. справа. Чем хорошо то, что расколотая чурка не развалится, а останется торчать в обечайке, непонятно. Зато понятно другое. Если при обычной колке дров промазать колуном вместо чурака по плахе, топорище больно отдаст в руки. Можно даже не удержаться на ногах и ушибиться. Но если промахнуться тем же колуном по резине, можно обухом получить по лбу. Так что не надо. Шина-дровокол курьез, но никак не полезный.

Плюсы и минусы самодельных моделей

Рассмотрим несколько наиболее успешных моделей механических дровоколов, которые просты в изготовлении, удобны в использовании, безопасны и способны максимально упростить процесс переработки древесины в дрова. Механические дровоколы подразделяются на несколько видов. Рассмотрим их положительные стороны и недостатки.

Механизированный дровокол

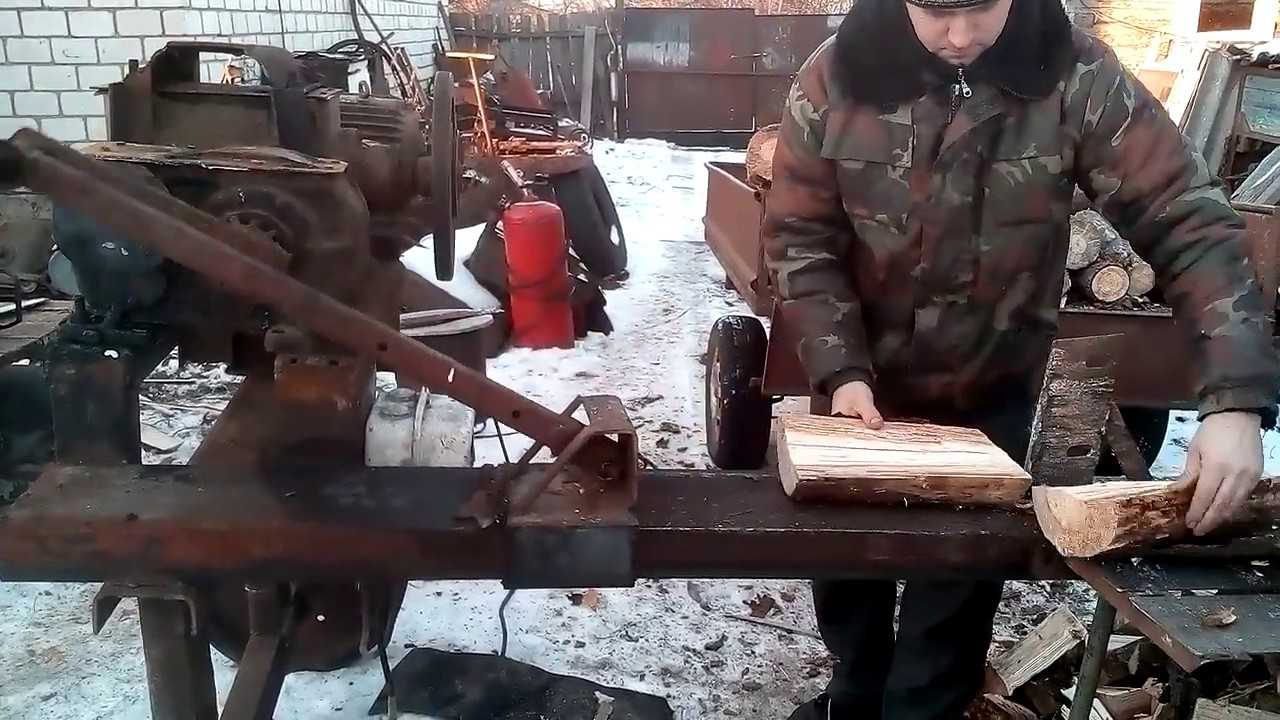

Несложный вариант самодельного дровокола с простейшим приводом, изготовить который проще всего, так как он не требует больших денежных затрат. Даже в том случае, когда необходимых деталей не найдется, их приобретение не составит особенного труда. Однако наибольшую пользу такое устройство принесет только при минимальной потребности в дровах. Минусами такого дровокола являются длинная ручка, на которую крепится резак, и немалые усилия. Но даже такой примитивный механический дровокол способен заметно облегчить труд по заготовлению дров.

Пружинный прижимной дровокол

Прижимной или пружинный дровокол подразумевает под собой определенные затраты на материалы для изготовления, но значительно снизит нагрузку на мускулы работника. Механика остается прежней, но к стойке добавляют полку для пружины. Пружина должна не деформироваться при сжатии и иметь определенную упругость (рис. 2). Высота станины такого дровокола обычно 65-80 см. Конструкция нехитрая, занимает немного места, но имеет свои недостатки:

• такой дровокол требует комплексной работы с ударным инструментом, что повышает риск получения травмы;
• он значительно облегчает, но не сводит усилия при заготовке дров к минимуму.

Вертикально-инерционный дровокол

Еще один простой вариант механического дровокола. Плюсами такого дровокола служат простота изготовления и дешевизна материала. А также этот дровокол приятно облегчит работу с мягкими породами древесины. Минусов у такого дровокола немного — он бесполезен для работ с вязкими разновидностями дерева, так как колун будет вязнуть в полене и достать его, учитывая малые размеры дровокола, будет проблематично.

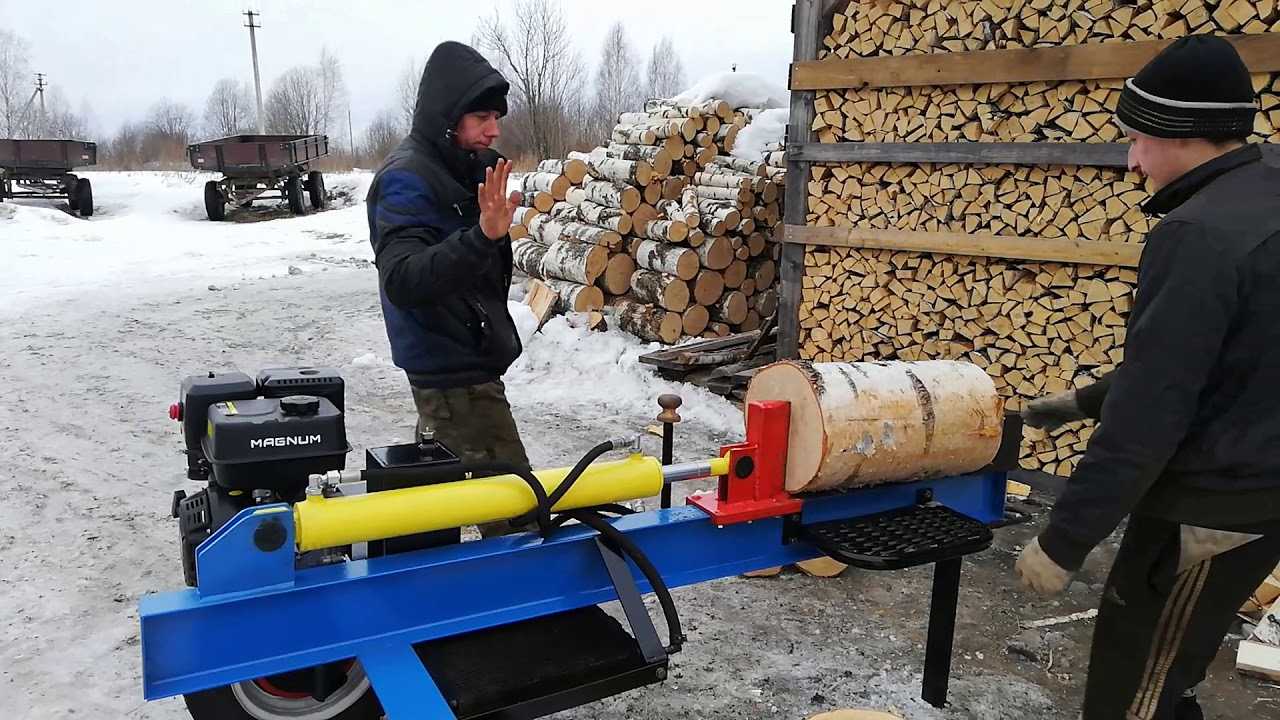

Электромеханический дровокол

Для того чтобы максимально облегчить свой труд в процессе превращения древесины в твердое топливо посредством применения механического дровокола, возможно установить на него электрический привод, как это показано на фото (рис. 4). Однако изготовление такого дровокола требует определенных затрат, знаний в электромеханике, умения читать чертежи и применения электросварки.

Цель использования

Важно учитывать усиление расщепления. Эта характеристика является одной из наиболее важных показателей

В том случае, если вы владеете загородным домом, имеете печное отопление, тогда следует технику выбирать с усилением до 5 тонн. С помощью его применения можно без особых усилий подготовить дрова на зиму.

В случае использования коммунальных служб применяют функцию до 5 – 7 тонн. Модели такого плана являются более интенсивными, чем бытовые модели. Они не такие большие, как, например, профессиональные типы.

К видам дровоколов относят также промышленные модели. Для них усиление расщепления составляет 7 – 25 тонн. Такая модель совмещает в себе несколько функциональных нагрузок. Помимо основной задачи – колки дров, с его помощью можно заняться торцовкой бревен.

На фото дровокола можно отметить бытовые, полу профессиональные модели. Для них достаточно небольшого показателя. Ведь большая скорость не понадобится, а цена остается высокой, что не является рациональным решением.

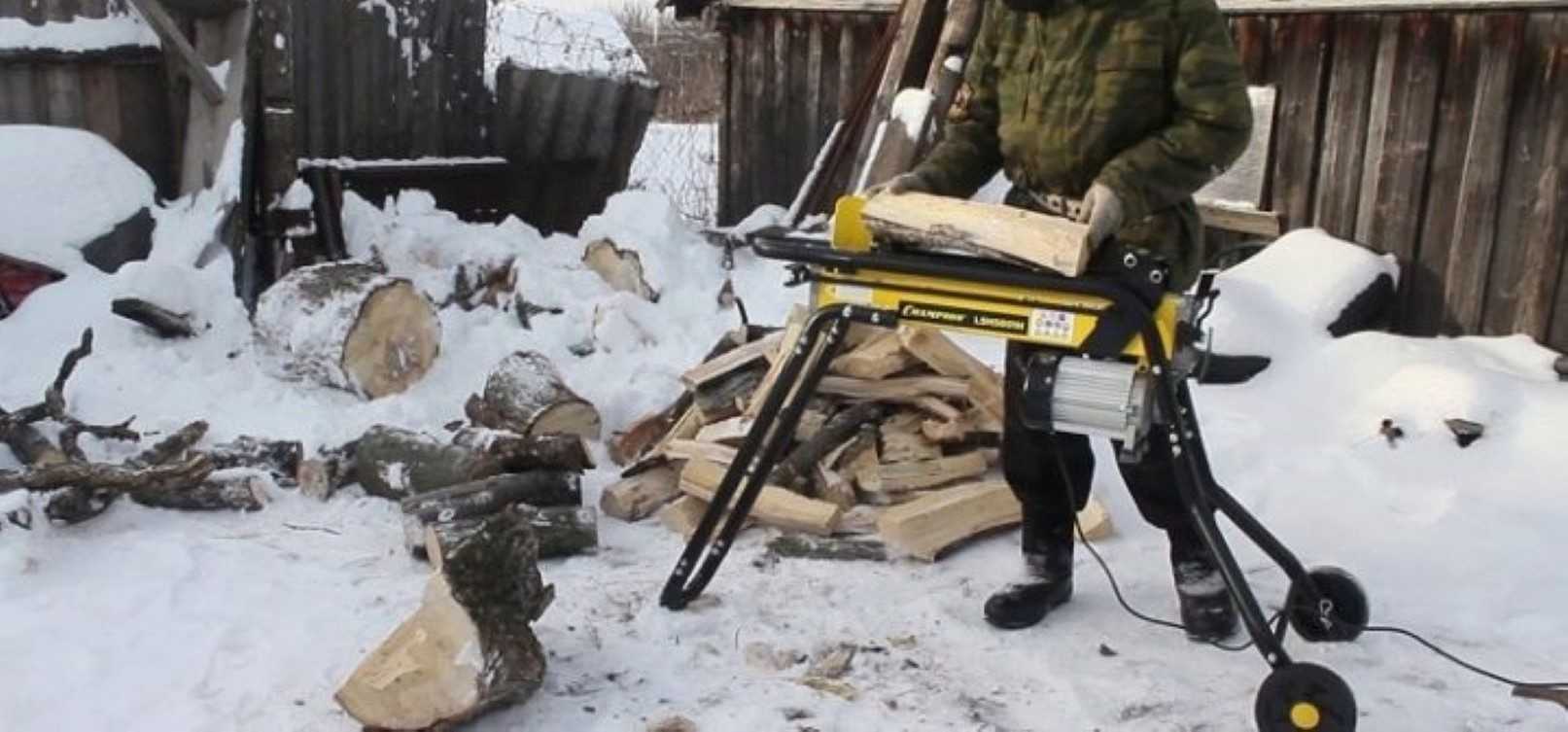

Электрический дровокол PATRIOT CE 5215

В завершение предлагаем посмотреть на лучший электродровокол, который порадует вас удобством эксплуатации и хорошим функционалом. CE 5215 будет полезен для собственников дачных и частных участков. Устройство использует горизонтальный тип расположения бревен. Внешний вид достаточно яркий: здесь в значительной мере превалируют оранжевые тона. Конструкция предполагает наличие рамы, которая изготовлена методом сварки металлической трубы. CE 5215 оснащается мощным электрическим двигателем на 1,5 кВт. Усилие раскалывания равняется 4 т, чего в полной мере хватает для бревен средней толщины. Давление в гидравлике – 16 Мпа, что является достаточно средним показателем, объем масла – 3,5 л. Вы можете раскалывать бревна в диаметре до 25 см, максимальная длина полена – 52 см. Говоря об удобстве управления, производитель позаботился о комфорте для оператора: рычаг гидравлической системы оснащен триггерным предохранителем, что исключает случайный запуск изделия. При работе пользователь должен будет использовать две руки, для замены масла потребуется помощь ассистента.

Электрический гидравлический дровокол PATRIOT CE 5215

Достоинства:

• комфорт транспортировки дровокола
• длительная гарантия от компании (3 года)
• простота установки и эксплуатации
• удобные колеса для перемещения в комплекте
• доступное руководство
• компактные габариты
• эффективная защита от попадания рук в рабочую зону
• низкая степень шума при работе
• небольшой вес дровокола
• достаточная длина сетевого провода
• устойчивость на поверхности
• стильный внешний вид
• бюджетная цена
• долговечность

Недостатки:

неудобное расположение кнопок и рычага управления

Электродровоколы являются одним из наиболее эффективных помощников на даче либо в загородном доме. Данный инструмент сводит к минимуму физические нагрузки и позволяет сэкономить немало времени. Самыми распространенными принято считать инструменты, которые работают от электросети. Они комфортны в эксплуатации и работают даже в помещении. Однако выбор электрического дровокола будет зависеть от поставленных пользователем задач.

Бить или давить?

Расщепление чураков считается опасным производственным процессом: вывернувшаяся из станка болванка способна расплющить человека, а отлетевшая щепа пронзить его насквозь. Совершенно исключить нештатные ситуации при колке дикой древесины невозможно – она в этом отношении материал далеко не полностью предсказуемый. Как следствие, кое-какие виды технической классификации устройств для расщепления сырой древесины нужно иметь в виду, чтобы сделать дровокол, достаточно безопасный в быту. А именно – ударного он действия или нажимного:

• Механизированные расщепители ударного действия с промежуточным накопителем энергии – высокоэффективны, экономичны, почти полностью избавляют оператора от мускульных усилий, но конструктивно сложны и в работе наиболее опасны. Справляются с любыми чураками, в т.ч. с комлевыми кряжами вяза и лиственницы.
• То же, ручные без механического энергоаккумулятора – энергонезависимы, дешевы, конструктивно просты. Могут использоваться в нажимном режиме и таким образом раскалывать свилеватые и суковатые чураки до 25-30 см длиной. Мускульных усилий требуют меньше, а безопасность работы выше, чем при ручной колке колуном на плахе. Малопроизводительны; пригодны для нерегулярной и эпизодической подготовки дров.

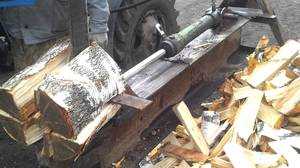

• Нажимные расщепители с приводом от ДВС или электромотора – достаточно дороги (см. далее). Также почти полностью исключают мускульные усилия оператора. Производительность достаточна регулярного снабжения дровами дома до 200-300 кв. м зимой с морозами до –40 и ниже. Безопасность достижима максимально возможная для данного класса устройств. Недостатки – сложность конструкции и довольно большое энергопотребление в виде электричества или жидкого топлива.

Почему – не бить

В механических ударных дровоколах относительно слабый движок через гидромуфту раскручивает маховик. Таким образом, мотор работает практически все время на оптимальных оборотах и потребляет минимум топлива/электричества. Затем с маховиком вводится в зацепление (гидравлическое или фрикционное) кривошип с толкателем, подающий чурак на нож-колун. Сила удара колоссальна: в маховик диаметром 60-80 см может быть «накачано» энергии больше, чем ее в 100 кг авиабомбе. Чурак фактически не колется, а режется ножом несмотря ни на какие дефекты дерева.

За рубежом, где энергоносители и качественная прямослойная древесина дороги, бытовые механоударные дровоколы выпускаются и пользуются спросом, см. фото в начале. Импорта таких устройств в РФ нет, а промышленные дорабатывают свой ресурс и аналоги на замену им не разрабатываются. Причина – крайне опасны. Современные композитные супермаховики не разрываются, но остановить толчок от маховика и тем самым предотвратить развитие нештатной ситуации в угрожающую и опасную невозможно. Поэтому далее в статье механоударные дровоколы с накоплением энергии не рассматриваются.

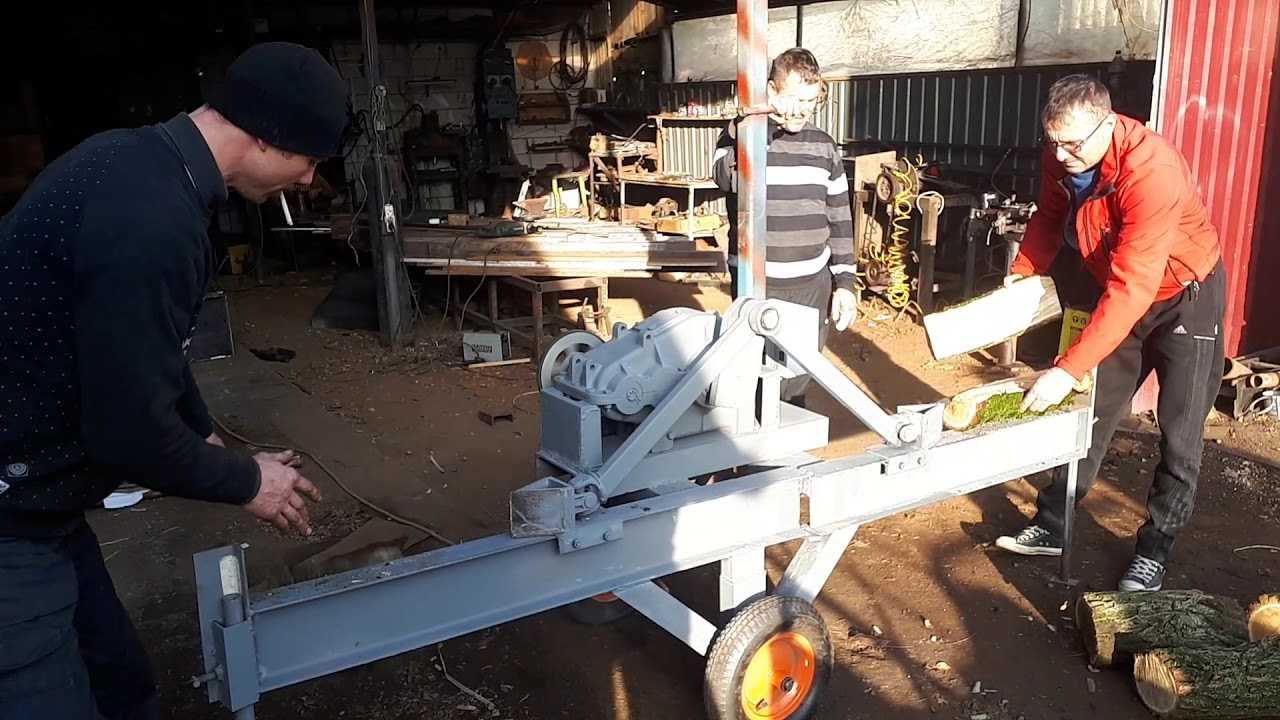

Реечный дровокол

Из названия сразу можно понять, что в механизме задействована рейка, а колун крепится к ней. При нажатии на специально установленную ручку устройство приводится в действие, и полено раскалывается. Ручкой производится зацепление шестерен, и рейка с колуном передвигается к бревну. Бревно устанавливается между колуном и упором, который расположен на кожухе редуктора.

Такой колун очень хорошо подходит для использования в домашних условиях. В основном аппараты такого типа работают от электричества и приводятся в работу от электродвигателя, занимают небольшое пространство, и специальное обслуживание не требуется. При сборке нужно сразу определить, какой будет максимальная длина полена и мощность самого устройства. Как и другие виды, продается в заводском варианте, но самодельный колун обойдется дешевле.

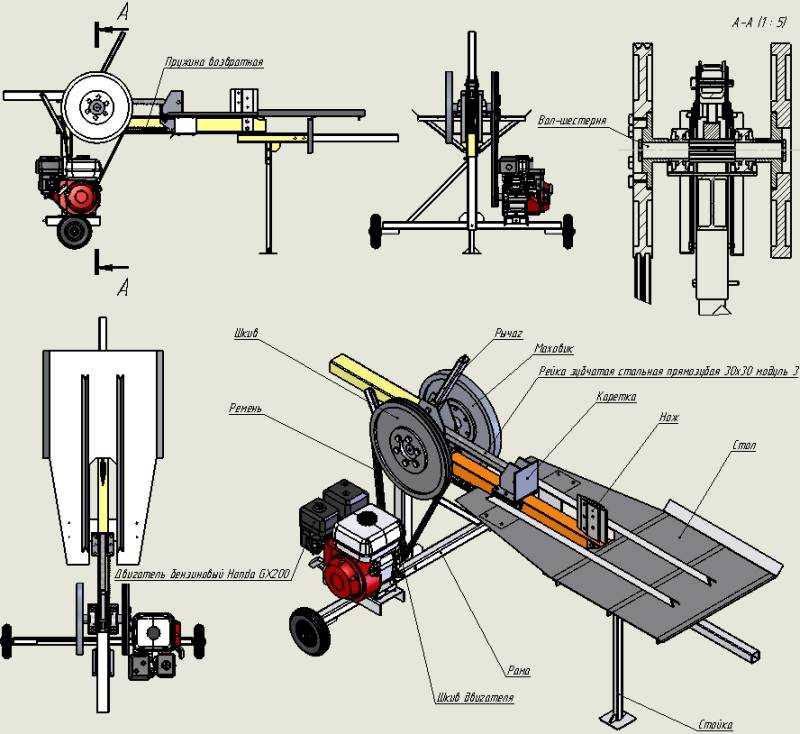

Конструкция реечного колуна

Самое сложное — это зубчатая передача. Для основы нужно изготовить мощную стальную станину, к которой будет прикреплен мотор, редуктор и все остальные детали. Мотор желательно выбирать не менее 2 кВт. Для передачи движения используются шкивы с соотношением 1:4 или редуктор с соотношением передачи выше 8:1.

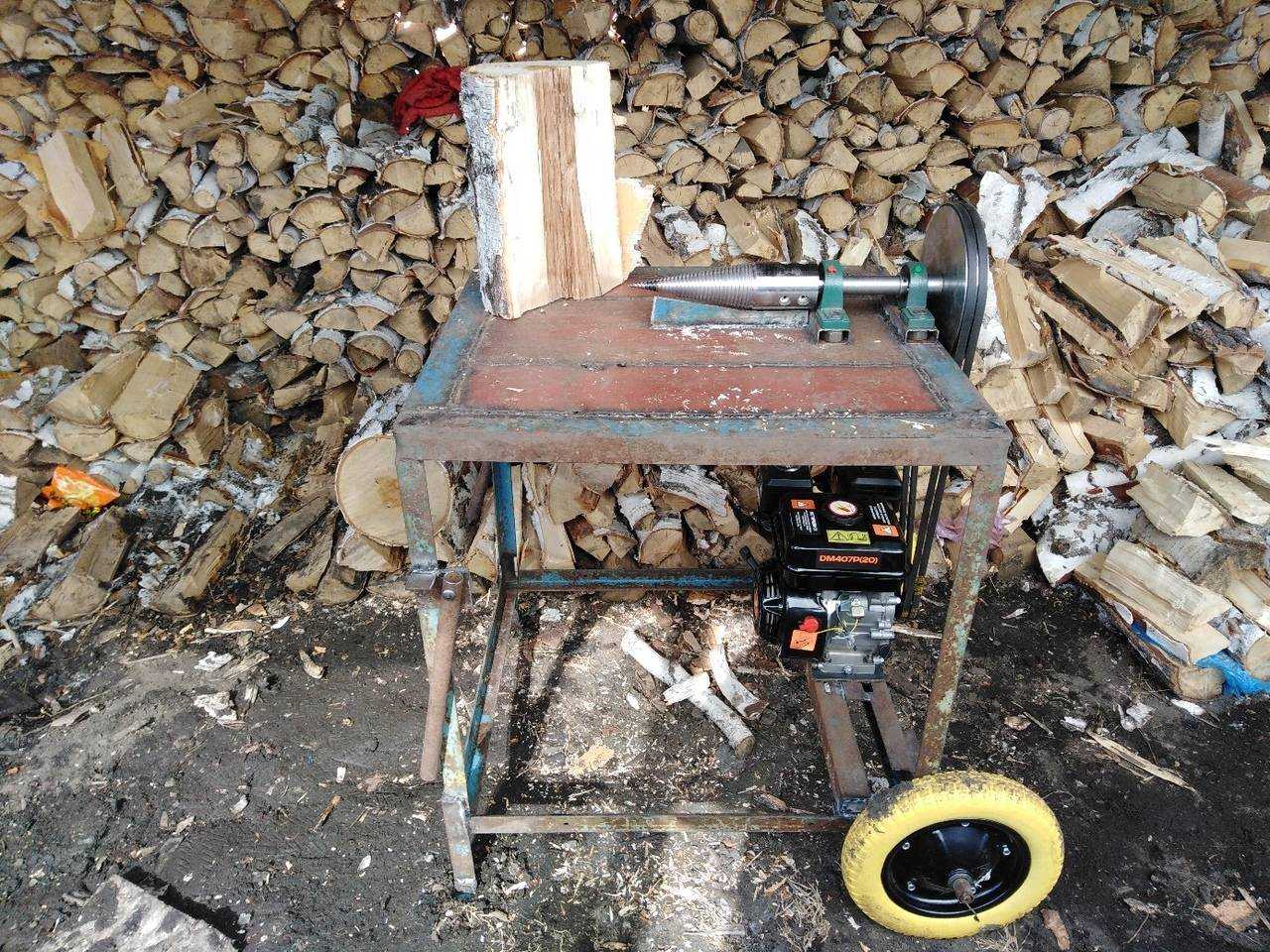

При отсутствии электродвигателя можно использовать бензиновые моторы, но из-за больших оборотов придется увеличивать соотношение передачи редуктора. Колун изготавливается из крепкой стали толщиной не меньше 10 мм, с заточенным краем под 90 градусов. Шестерня реечной подачи устанавливается над станиной с расстоянием 40−60 мм и от ножа по длине двух обрабатываемых полен. Высоту каретки определяют высотой установки шестерни реечного механизма, они должны быть одинаковы.

На передней части каретки, напротив ножа, устанавливается поперечная пластина, которая будет толкателем, рекомендуется использовать сталь толщиной больше 7 мм. На каретке устанавливается шарнирное соединение, которое дает возможность рейке подниматься и опускаться. Для поднятия рейки выше станины устанавливается пружина, которая в то же время двигает каретку в сторону редуктора. Дальше устанавливается рычаг, которым управляется работа станка, — при нажатом рычаге рейка зацепляется с шестерней и двигается к полену. Сама рейка изготавливается короче от длины между подающей пластиной к ножу.

Как сделать дровокол своими руками: инструкция по изготовлению простейшего винтового агрегата

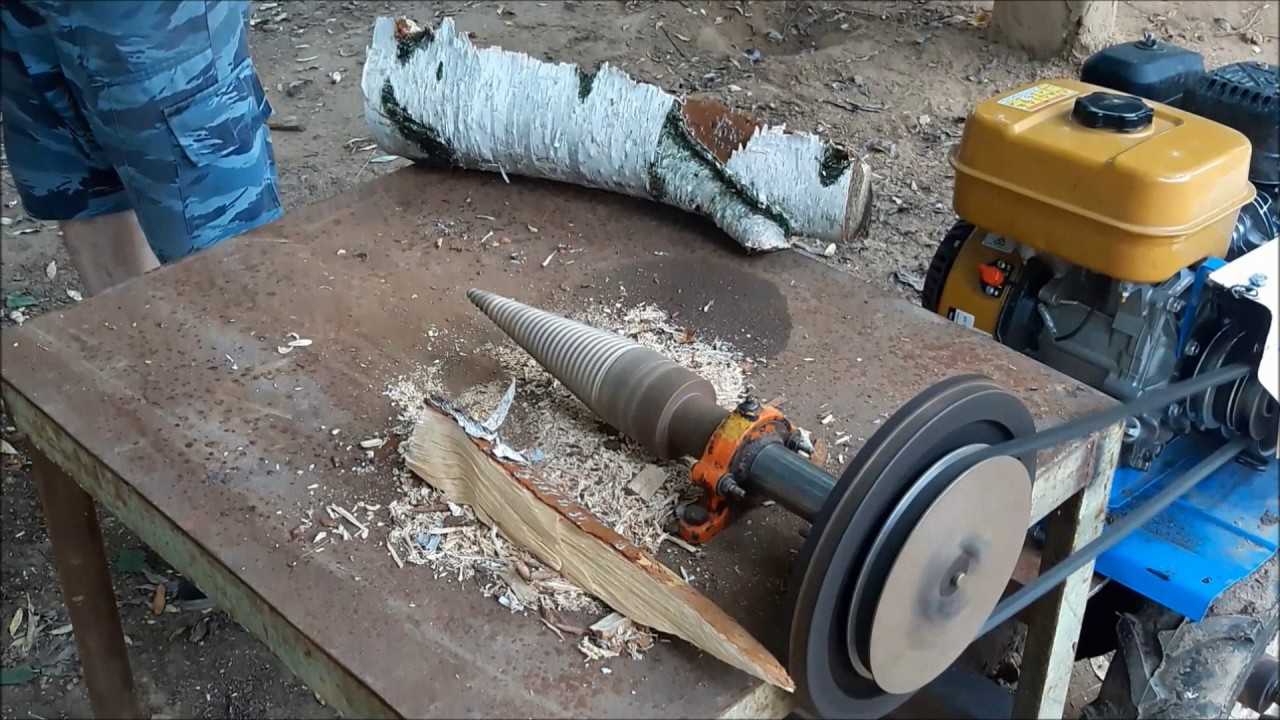

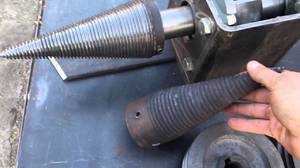

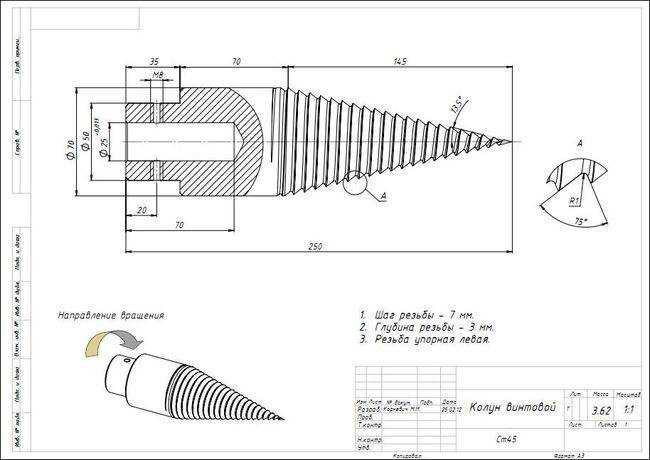

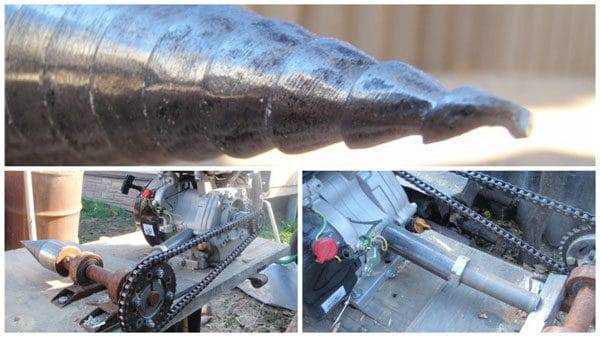

Как самостоятельно выточить конус?

Работы по изготовлению конуса:

1. Металлическая болванка насаживается на шкив электродвигателя.
2. Добившись ее свободного вращения можно начинать снимать с заготовки лишний металл.
3. После подготовки болванки на ней нужно будет нарезать левую резьбу. Остановиться лучше на упорной резьбе, которая будет хорошо входить в чурбак и долго прослужит. Метрическая резьба даже без особенных нагрузок будет быстро изнашиваться.

Готовый конус насаживается на вал с подшипниками, а на его конец устанавливается взятый от мотоциклетного колеса фланец со звездочкой.

На валу конус фиксируется с помощью штифтов и болтов. При этом слишком сильно затягивать детали не рекомендуется, чтобы в случае заклинивания конуса в чурке его можно было легко вытащить газовым ключом, так как не всегда есть возможность повернуть вал в обратном направлении.

Советы по выбору

Ручной дровокол подойдёт для малого объёма заготовки дров. Им удобно подготавливать розжиг для мангала или бани

Устройство также будет актуально в местах где нет доступа к электросети и другим видам питания.
Для длительной работы важно выбрать агрегат с регулируемой станиной, чтобы можно было установить оптимальную высоту. В таком случае заниматься заготовкой получится даже сидя на табуретке.
Другим важным параметром является размер материала, который будет обрабатываться прибором

В большинстве случаев модели с допустимой длиной брёвен в 50 см вполне достаточно.

Если планируется раскалывать толстые чурки, то лучше отдать предпочтение приспособлениям без кольцевого ограничителя.
Хорошим дополнением станет специальная защита лезвия от случайных ударов кувалдой в процессе рубки.
Стоит обратить внимание на модели с прочным, устойчивым основанием. Лучше если оно будет широким, особенно когда планируется использовать агрегат дома и не хочется испортить вмятинами пол.. Предпочтительнее покупать изделия проверенных и известных фирм, которые могут предоставить гарантийное обслуживание и замену устройства в случае получения брака или поломки деталей

Предпочтительнее покупать изделия проверенных и известных фирм, которые могут предоставить гарантийное обслуживание и замену устройства в случае получения брака или поломки деталей.

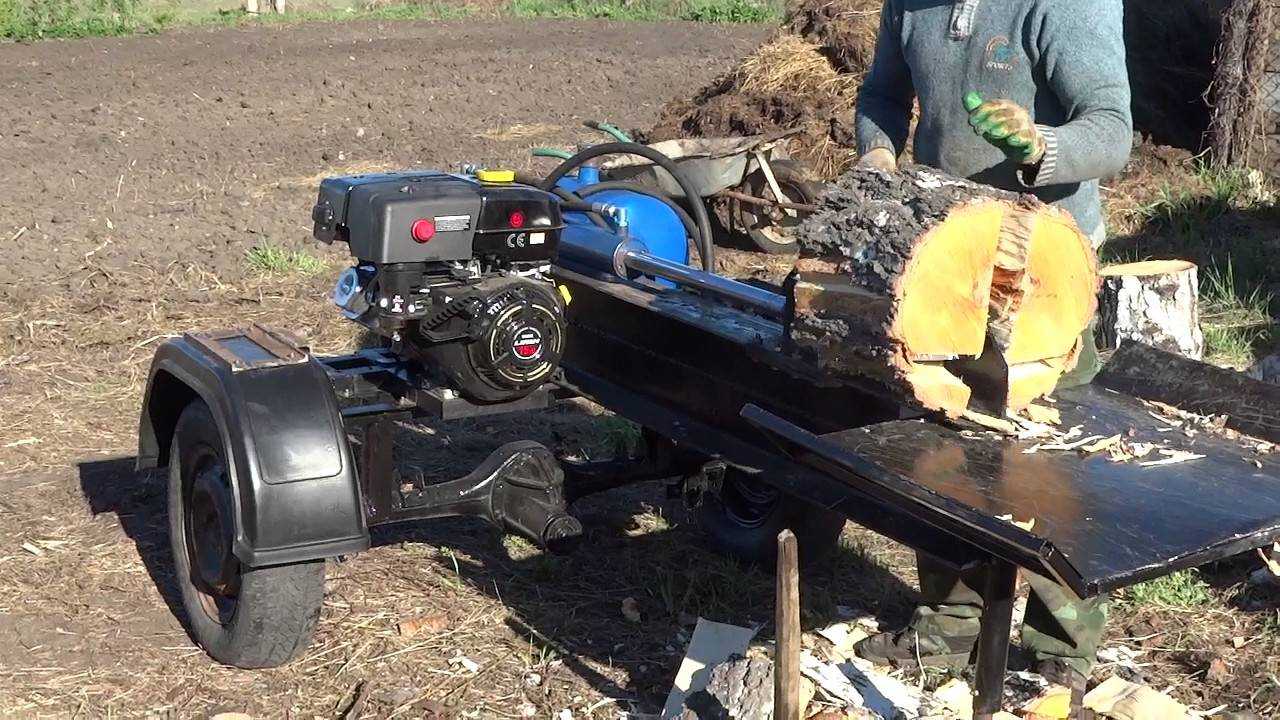

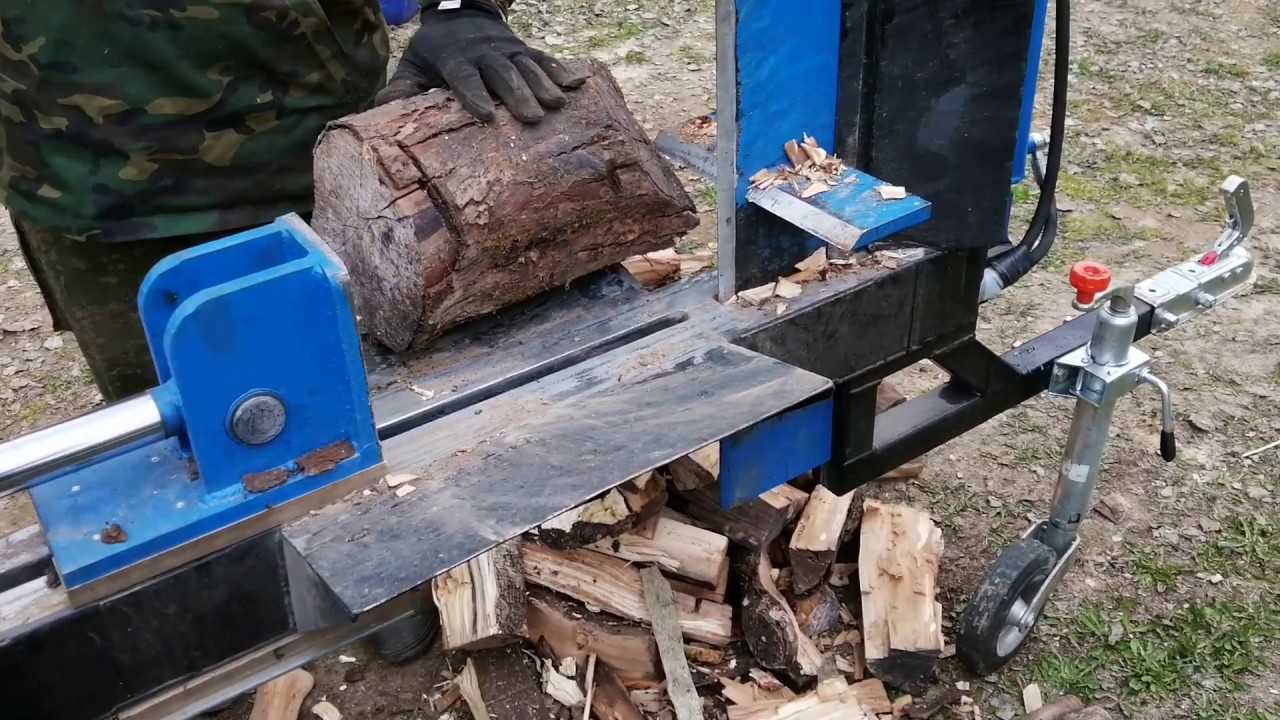

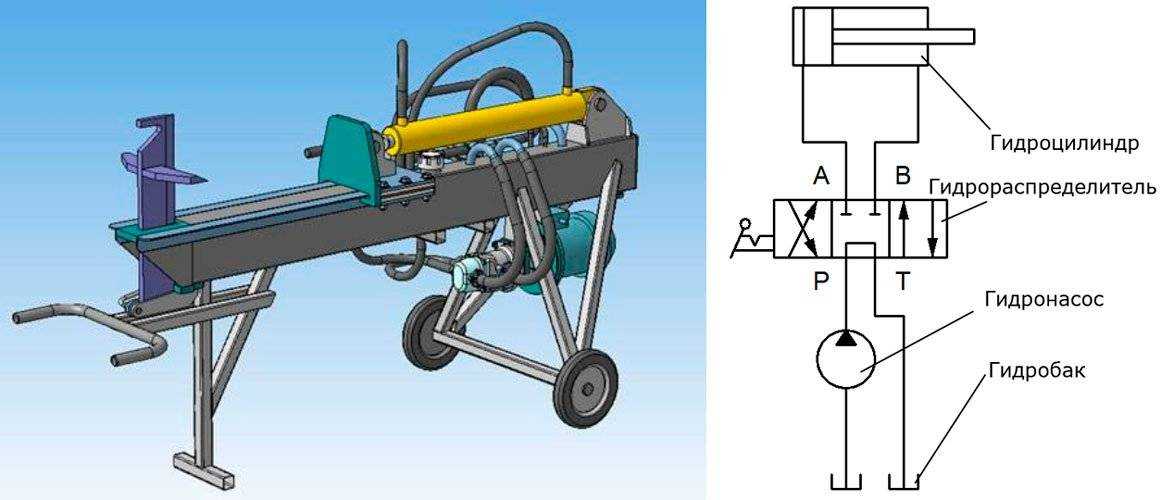

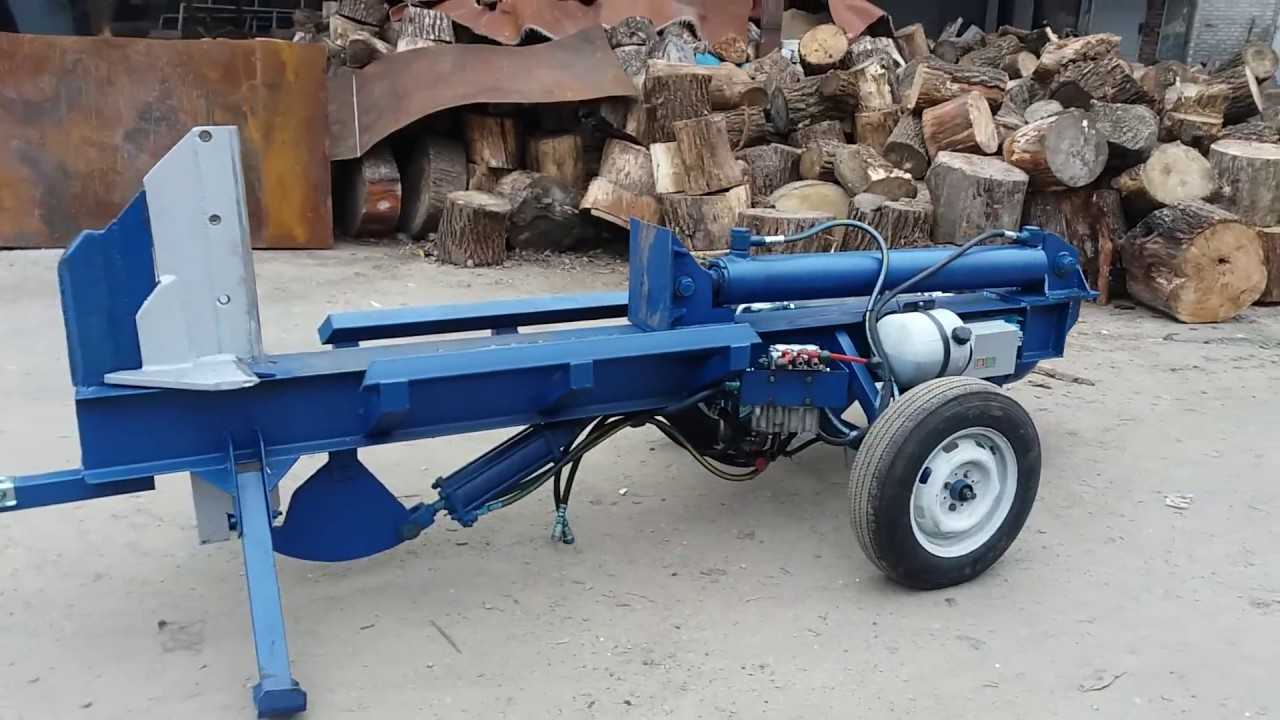

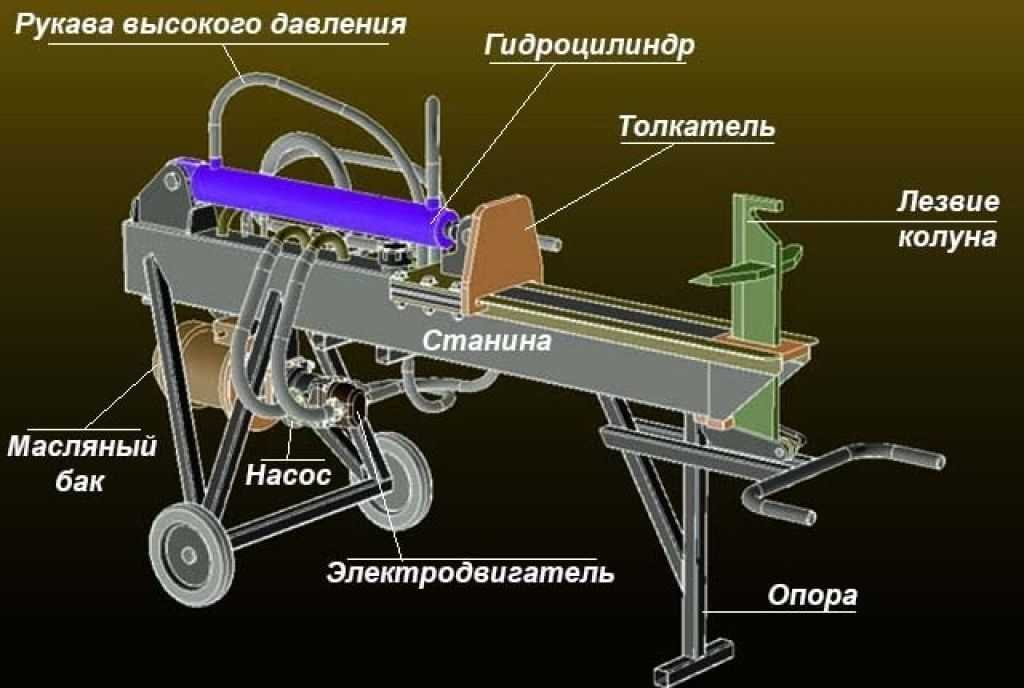

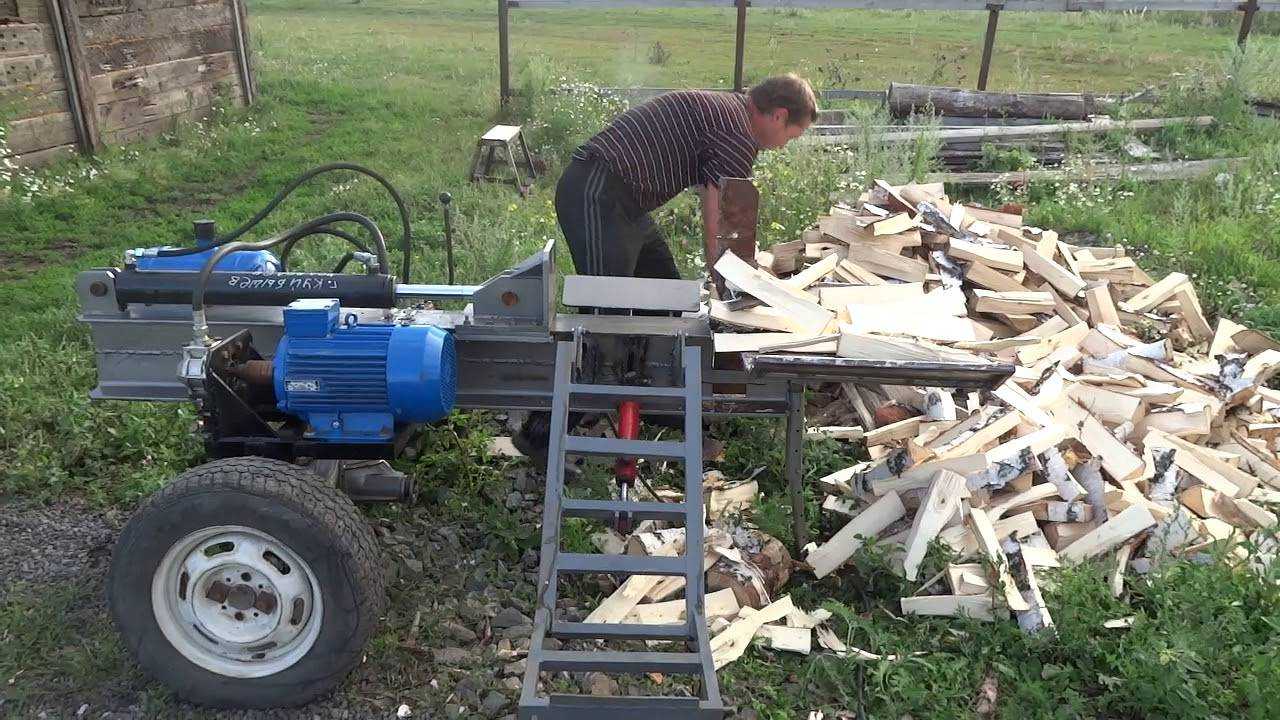

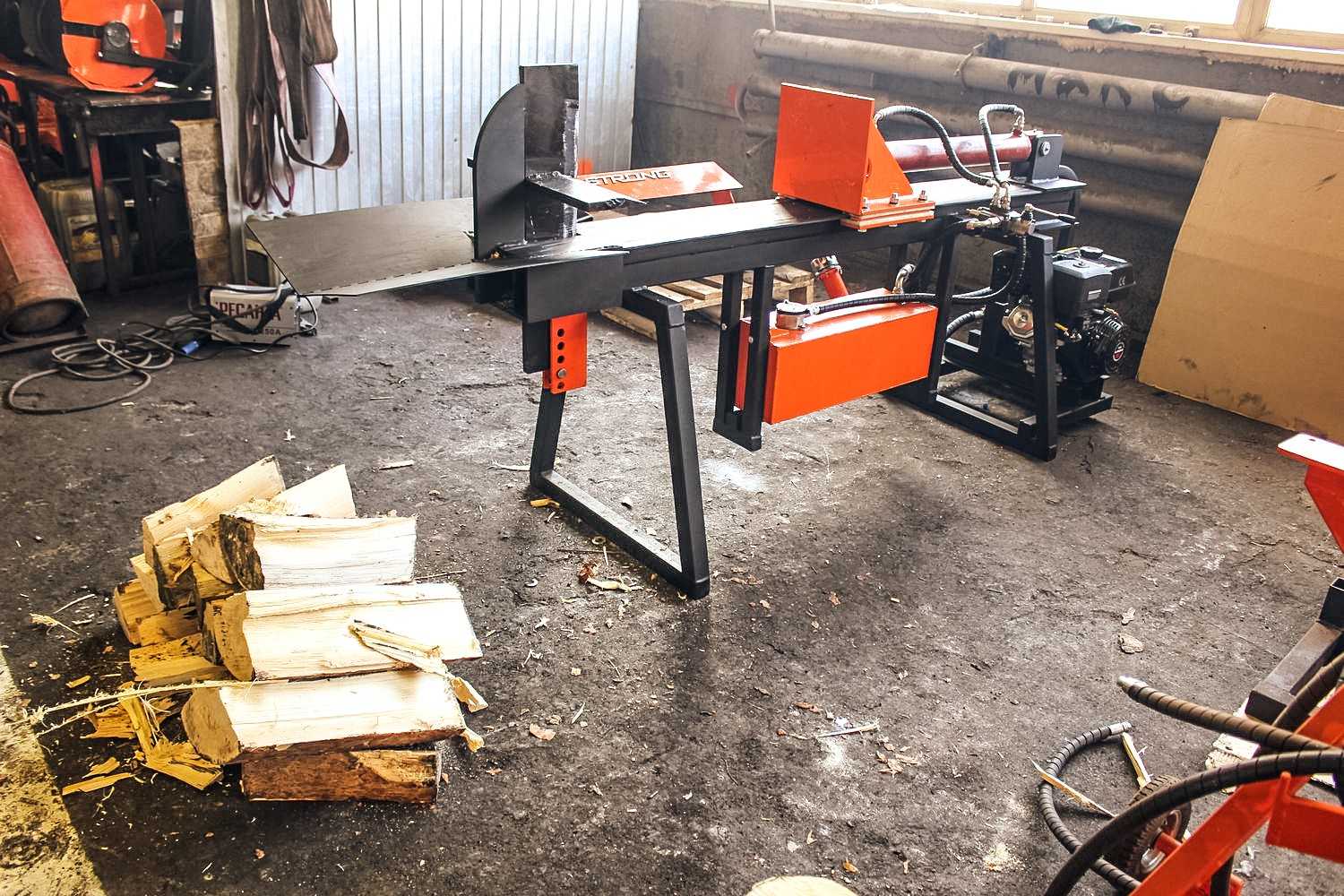

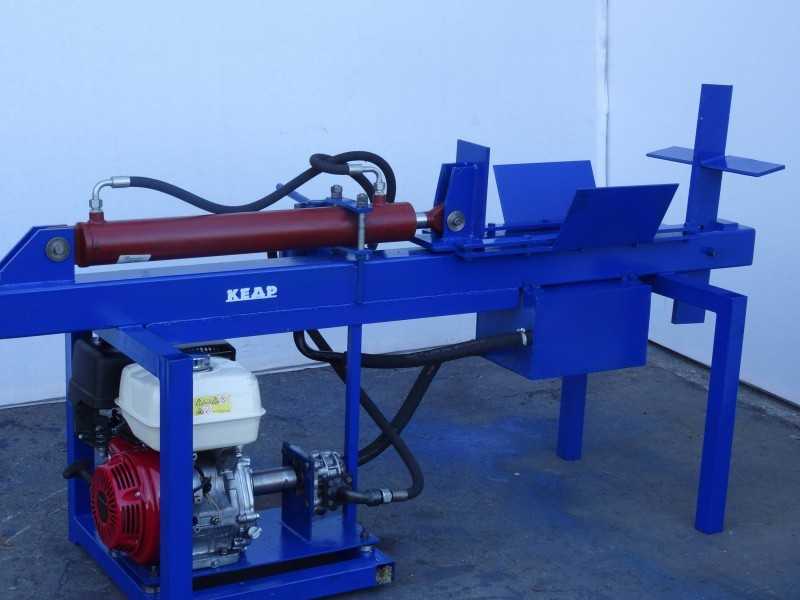

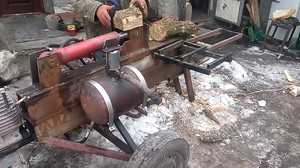

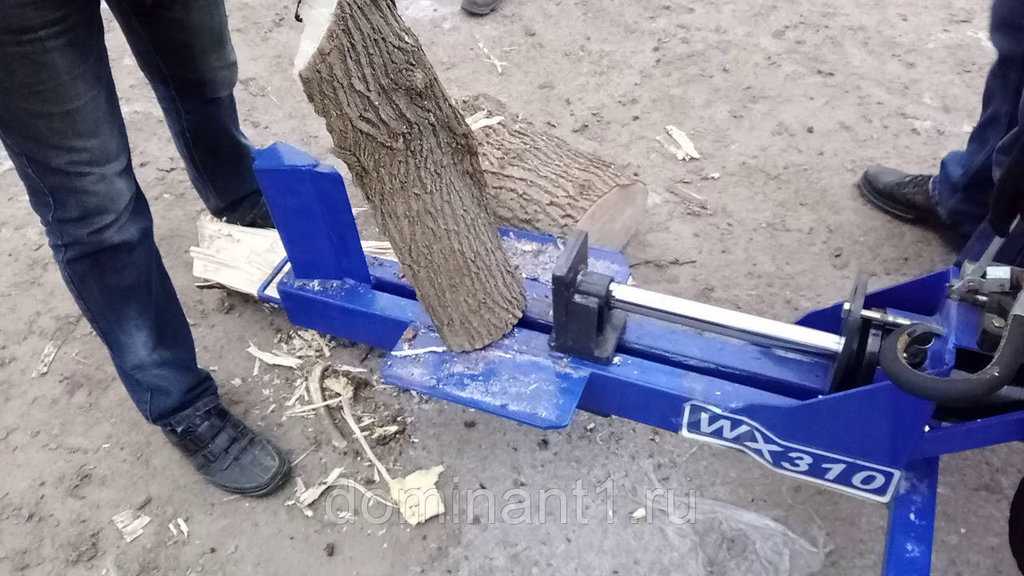

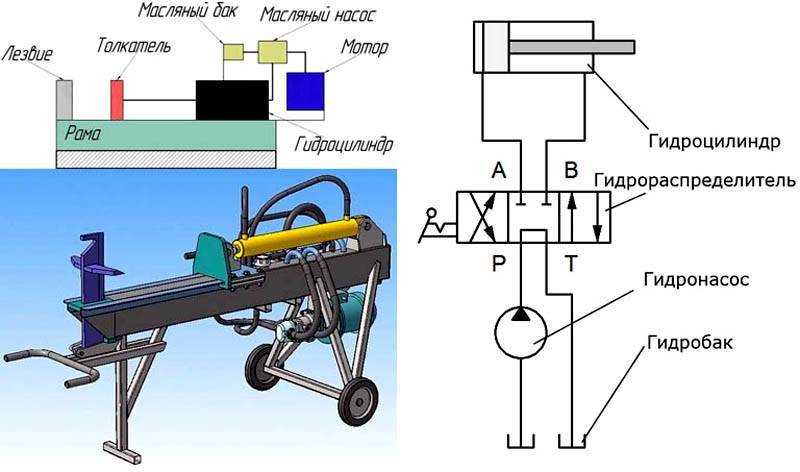

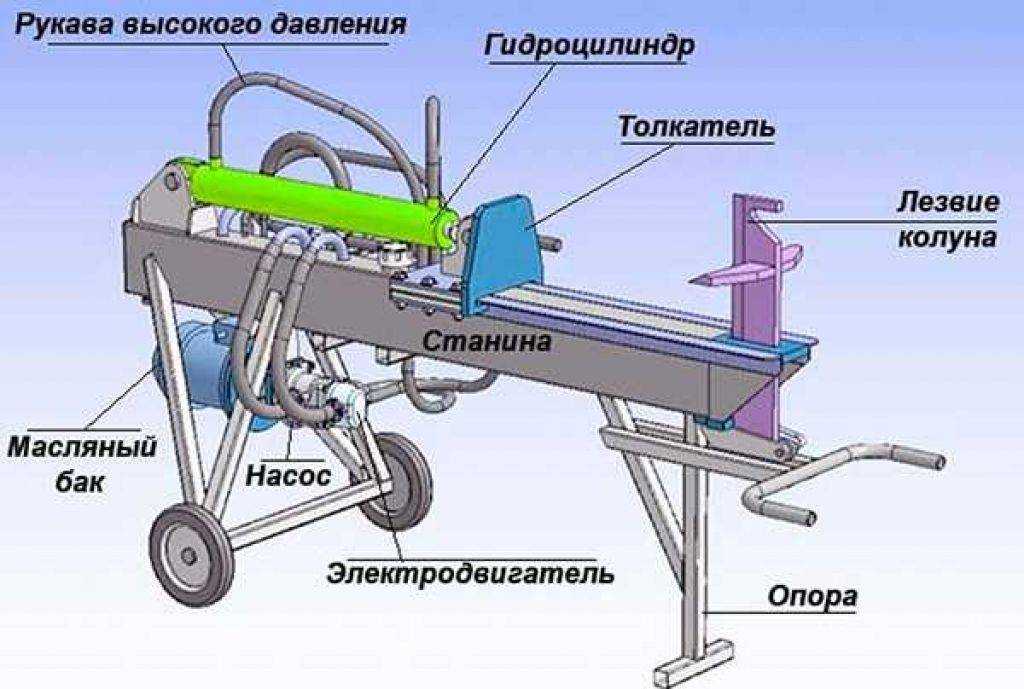

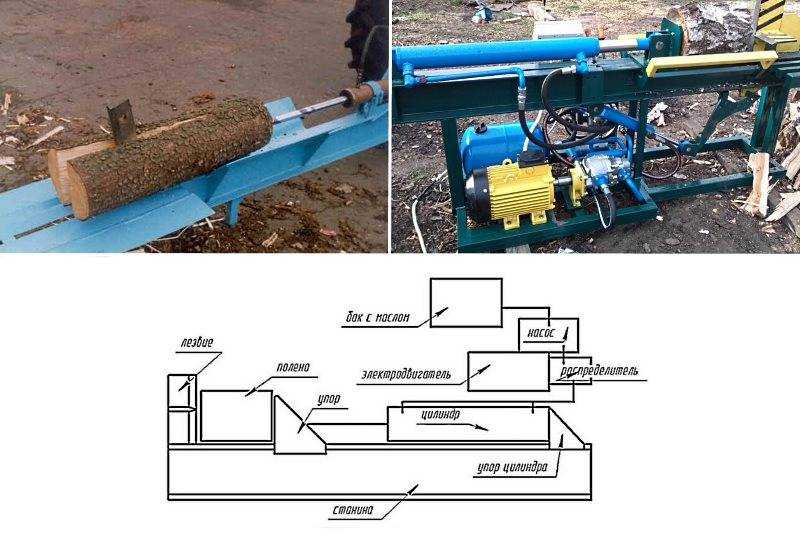

Устройство с гидравлическим приводом

• насос типа МШ-10;
• шланги высокого давления;
• регулятор подачи воздуха;
• автомат питания;
• гидроцилиндр (подойдёт от трактора «Беларусь»);
• электродвигатель трёхфазный (5 кВт);
• металл листовой (для изготовления ножа, упора и бака);
• швеллер и уголки (для рамы).

Когда все вышеуказанные комплектующие будут в вашем распоряжении, можно приступать к сборке гидроколуна своими руками:

1. Сваривают раму с направляющей из швеллера, уголка или двутавровой балки.
2. Снизу устанавливают электродвигатель, соединённый с гидронасосом. Последний, в свою очередь, посредством шлангов сообщается с баком, в который заливают масло.
3. Масляный резервуар соединяют шлангами высокого давления с гидроцилиндром, расположенным продольно над рабочей поверхностью.
4. С другой стороны, по центру штока гидроцилиндра, вертикально установлен нож. Он должен быть клиновидным, с углом между поверхностями 20-25°. Лучше всего такой нож сделать из рессоры, установленной вертикально, а по обе стороны от неё приварить крылья, изготовленные из листового металла, и расположенные под указанным углом.
5. К штоку гидроцилиндра крепят упор, который можно вырезать из листового металла, либо сварить из уголка или швеллера.

Более подробно и наглядно узнать о сборке гидравлического дровокола своими руками, вы сможете из видео.

Теперь вы знаете как сделать дровокол своими руками, и при необходимости сумеете изготовить его самостоятельно. Вовсе необязательно в точности следовать нашим инструкциям, вы можете взять их за основу, в качестве общей концепции, внеся какие-то собственные решения.

Традиции или технологии?

Наши предки, и не только наши, предпочитали дрова рубить топором. Пилы появились в обиходе сравнительно недавно, и распространение имели меньшее, чем топоры. Это связано как с большими потерями материала – до 5% дерева уходит в опилки, не пригодные для растопки – так и с тем, что расколотые по волокнам поленья лучше горят и хранятся.

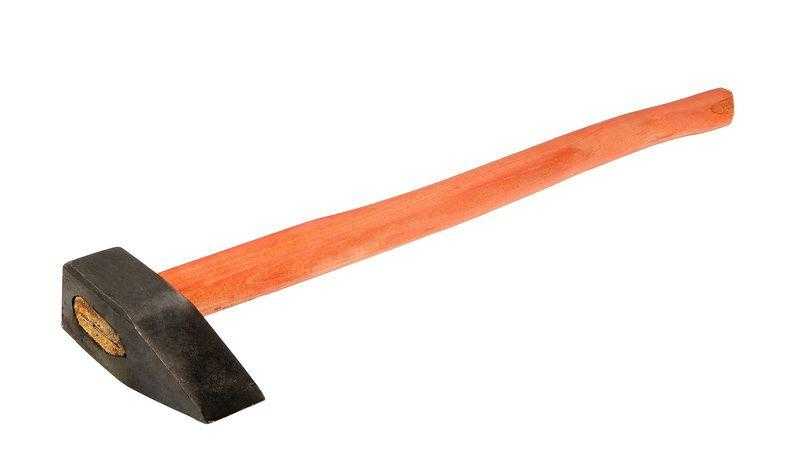

Традиционный топор для рубки дров называется колуном, от слова «колоть», «кол». Это массивное изделие весом обычно в 2…3 кг, со слабо выраженным лезвием и длинной рукоятью. Такая конструкция обусловлена тем, что вся сила должна уходить в удар, не отдаваясь в руках и плечах рубщика.

Однако такая работа требует достаточной физической силы и выносливости, но в большей степени – навыков. Опытные рубщики утверждают, что на любом полене есть особые точки, удар по которым способен расколоть даже самое твердое дерево без большого приложения силы.

Более современный вариант – это так называемые дровоколы.

Это механическое устройство с ручным, гидравлическим или электрическим приводом, которое позволяет раскалывать кругляк на отдельные поленья.

Поскольку изготовление обычного колуна, то есть массивного топора, в домашних условиях доступно только практикующим кузнецам с достаточным опытом и соответствующим оборудованием, поговорим о приспособлении для механизированной расколки чурбаков, которое также в просторечии называется колуном, а не только древоколом.
