О тракторных граблях: поперечные, колесно пальцевые, ворошилки, ленточные

Грабли ворошилки ГВК-6

Этот механизм с пальцевым колесом имеет лопастные колеса с тридцатью двумя подпружиненными пальцами на каждом. Это позволяет одновременно сгребать валки с двух сторон и поднимать сено.

Назначение

Модель ГВК-6 сочетает в себе функции сразу трех устройств:

• Грабли загребали скошенное сено.
• Ворошилка, которая позволяет переворачивать сухую траву, чтобы она не гнила. Кроме того, с его помощью при необходимости можно переворачивать и готовые рулеты.
• Грабли, которые собирают высушенное сено в аккуратные валки, которые легко переносить и транспортировать.
• Есть возможность удвоения барабанов.

Особенности

Механизм работает с довольно высокой скоростью — за час получается обработать до шести гектаров. К тому же большая часть его аналогов не справляется с влажной травой (у них ПДК 70 процентов). Что ж, модель ГВК-6 вполне способна обрабатывать траву, влажность которой составляет 85 процентов.

Для обслуживания требуется только один водитель трактора. Надежность и простота конструкции, а также возможность быстрой смены пальцев — несомненные достоинства агрегата.

также удобно, что его можно легко подсоединить к трактору, не требуя подсоединения карданного вала. Единственный недостаток — довольно слабые гоночные колеса.

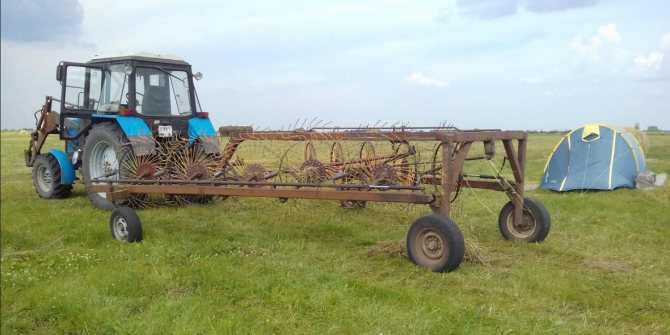

Фотография ворошилки ГВК-6

Пошаговая инструкция

Вначале нам необходимо изготовить раму, длина которой будет напрямую зависеть от захвата роторных граблей. Максимальный охват граблей не должен превышать 3,5 метра. В этом случаи длина рамы будет равна 2,5 метрам. Но а ширину выбираем в зависимости от крепления для навесного оборудования трактора. Форму можно придать наподобие стрелы башенного крана, так как с нагрузкой именно она лучше всего справиться. В итоге мы должны получить форму, которая с одной стороны равна ширине крепления, а со второй, которая постепенно идет на сужение.

Далее приступаем к созданию ротора. Идеальным вариантом для этих целей может стать задний мост автомобиля. Еще одно преимущество данной детали заключается в том, что достать его не так уж и сложно, так как практически на всех старых автомобилях он в исправном состоянии.

Теперь же нам нужно подумать о понижении передачи, так как стандартные 540 об/мин ВОМ для трактора достаточно много. Лучше всего организовать две передачи, одна из которых способна обеспечить скорость до 80 об/мин, а вторая примерно 20. В этом случаи роторные грабли можно использовать, как для сгребания, так и для ворошения.

Как вариант, вал проходящий через корпус можно разделить на две части. Затем смещаем их на одинаковый угол в противоположные стороны (вверх низ).

Часть со стороны трактора крепим к раме при помощи подшипников и металлических пластин, а вторую часть пружинами натягиваем к днищу корпуса. По бокам (из труб) делаем ограничители хода по горизонтали.

После этого надеваем шестерни на вал и соединяем их цепью. Чтобы сменить передачу меняем шестерню и длину цепи на валу ротора, так как благодаря пружинам компенсируется разница в диаметре шестерней.

Весьма неплохим решением в качестве ротора может также стать и автомобильный диск, на который (чтобы расходились от центра) привариваем 10 трубок с внутренним диаметром в 50 мм. Их также усиливаем пластинами. Длина самих трубок должна составлять примерно 400 мм. Нарезаем трубки с наружным диаметром в 50 мм и вставляем их на 150 мм вглубь труб на роторе. При этом общий диаметр получившегося ротора должен составить не более 3,5 м.

Далее в трубках проделываем несколько сквозных дырок, чтобы можно было бы продевать болт для фиксации.

Теперь же делаем сами грабли. В трубках ротора просверливаем отверстия по диаметру прутьев с шагом в 50 мм. Далее продеваем прутья, после чего, чтобы концы не касались земли, еще и обрезаем. Затем привариваем их. Но при наличии специального инструмента для нарезания резьбы, можно также и сверху зафиксировать гайкой, предварительно приварив фиксирующее кольцо снизу.

Приспособление оптимизирует работу при ворошении покосов низкостебельных растений и сборке сена. При помощи мотоблока или тракторной машины оборудование позволяет:

• собирать высохшую траву в кучки;
• ворошить скошенное, гарантируя равномерную просушку сена;
• оборачивать и разбрасывать валки сена;
• сдваиевать соседние валки подсохшей травы;
• очистить территорию после уборки урожая.

Подобную работу можно выполнять вручную или с помощью лошади. Однако использование физически затратного ручного труда может оправдать себя только на небольших участках (дачный участок, сад). В остальных случаях целесообразно использовать навесные грабли ворошилки на трактор. Они помогут быстро и качественно справиться с поставленными задачами.

Устройство и предназначение

Грабли-ворошилки пришли на смену обычным граблям, которые применялись для сгребания травы после покоса. С их появлением удалось механизировать процесс заготовки сена и полностью исключить использование тяжёлого ручного труда. Конструктивно грабли-ворошилки представляют собой двухсекционную колесно-пальцевую конструкцию, в которой секции способны работать как вместе, так и по отдельности. Каждый блок состоит из рамы, опорных колёс и вращающихся роторов, которые и являются главными рабочими частями агрегата. Крепление роторов к раме выполняется посредством конических подшипников, а крутящий момент, необходимый для их вращения, передаётся при помощи карданного вала тягача. Опорные колёса приходят в движения за счёт сцепления с поверхностью земли во время движения трактора.

Каждый из роторов оборудован сгребающими пальцами, для изготовления которых используется высокопрочная сталь. В зависимости от модели количество роторных пальцев может быть различным – от 32 до 48 штук. Закрепление роторных колёс осуществляется посредством пружинной подвески, что предотвращает механические повреждения рабочих элементов и продлевает срок службы агрегата. Роторы располагаются под некоторым углом по отношению к линии движения тягача, а благодаря крутящемуся регулировочному рычагу, могут быть подняты или опущены на нужную для более эффективной работы высоту. Этот же рычаг применяется для перевода агрегата в режим транспортировки, когда роторы высоко поднимают над землей, чтобы не повредить при передвижении.

Это интересно: Пневматический домкрат — описание, преимущества и советы по выбору

Общие рекомендации

Фермеры выбирают самостоятельную сборку грабель, чтобы сэкономить деньги. Однако стоит учитывать, что траты на самодельные ворошилки будут меньше только при наличии достаточного количества металлолома, т.е. при отсутствии необходимости закупать расходные материалы. В результате конструкции, собранные своими руками, служат долго, а их мощность не уступает заводским приспособлениям.

Главная рекомендация — решить, какой вид инструмента больше подходит обрабатываемому участку земли.Так как, например, грабли типа «солнышко» и ворошилки на ленточной конструкции будут работать эффективно только на ровных полях.

Кроме этого, стоит подумать над выбором устройства конструкции, т.к. роторные приспособления — это одно крутящееся колесо, что может быть травмоопасным из-за большого радиуса вращения.

Грабли солнышко своими руками

Издавна грабли применялись в сельскохозяйственных работах, считаясь главным их атрибутом.

В настоящее время в целях повышения производительности и облегчения труда человека применяют усовершенствованные модели и устройства, которые можно использовать в промышленных масштабах.

Важно Многофункциональные культиваторы Fermer FM-811MX

Одним из таких практичных изобретений стали грабли ворошилки, которые были придуманы для ворошения и сборки скошенной травы или другой растительности.

Они эффективно и быстро справляются с большими объемами работы и в сотни раз продуктивнее обыкновенного ручного инструмента с деревянным черенком.

Такие грабли, как правило, прицепляют к трактору или мотоблоку в качестве навесного оборудования.

Машина едет по участку и тянет за собой данное приспособление, которое в свою очередь механически шевелит и сгребает высушенное сено в удобные для дальнейшей уборки и перевозки валы.

Конструкция

Существует немало разновидностей подобных устройств, самыми распространенными из которых являются роторные и колесно-пальцевые механизмы.

Грабли ворошилки роторного типа – это колесно-пальцевая конструкция, основанная на трубе-роторе. К роторам посредством пружин закрепляются пальцы, что собирают сено.

Колесные грабли – это навесное устройство, визуально напоминающее нарисованное солнце. Оно состоит из нескольких колес с прикрепленными к ним пальцами из прочной проволоки и зафиксированными на консоли.

За вращение колес отвечает кардан, цепная и ременная передача.

Колеса расположены под небольшим наклоном по отношению к направлению, по которому движется машина, и перекрывают области вращения каждого из соседних колес.

Благодаря работе пальцев сено не только приподнимается и переворачивается, но и отлично и равномерно вентилируется, что немаловажно при высушивании скошенной растительности. Колесное приспособление типа «солнышко», предназначенное для мотоблока или маленького трактора можно вполне сделать своими руками, имея желание и определенные навыки. Колесное приспособление типа «солнышко», предназначенное для мотоблока или маленького трактора можно вполне сделать своими руками, имея желание и определенные навыки

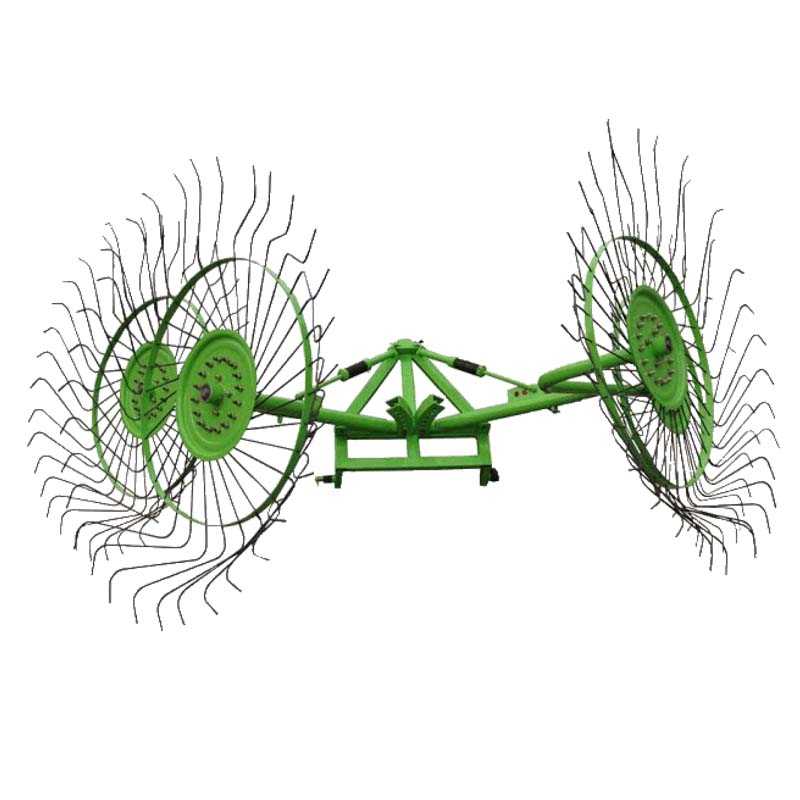

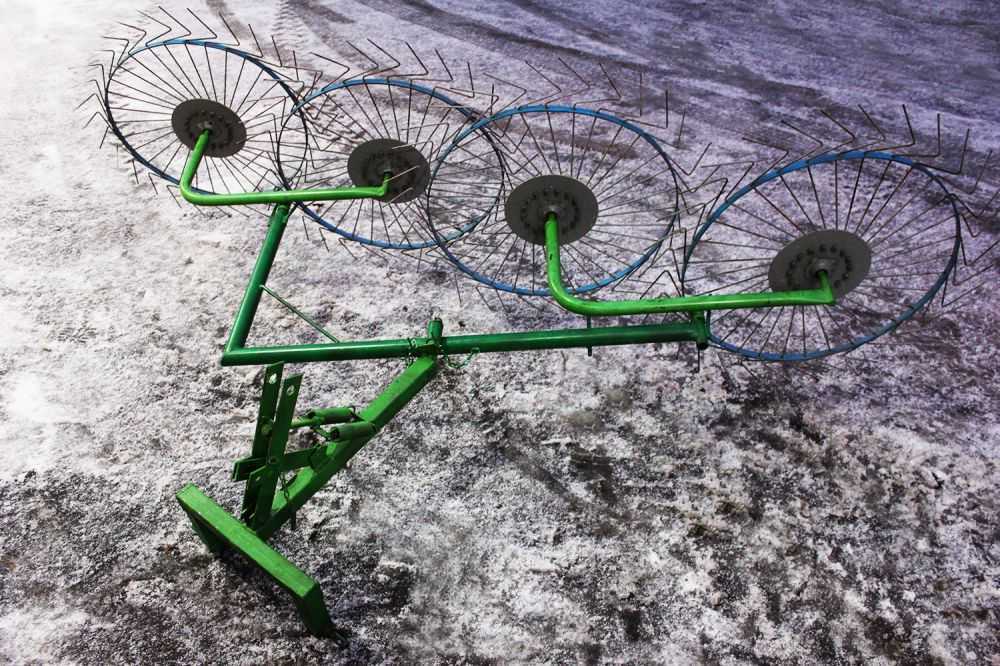

Колесное приспособление типа «солнышко», предназначенное для мотоблока или маленького трактора можно вполне сделать своими руками, имея желание и определенные навыки.

Изготовление

Чтобы навесное приспособление для ворошения сухой растительности нормально работало, нужно постараться и рассчитать необходимое оснащение, учитывая мощность и тягловый класс трактора или мотоблока.

Грабли «солнце» к мотоблоку, как правило, могут иметь не более трех дисков, т.к. двигатель не выдержит большей нагрузки.

Такие самодельные приспособления не будут обладать слишком широким охватом площади, но вполне сгодятся для применения на сравнительно небольших участках.

Колесные диски можно смастерить из тонких (4 миллиметра) листов стали. К ним фиксируются пальцы для ворошения сена.

Пальцы должны быть изготовлены из высококачественной стали толщиной от 4 до 7 миллиметров, предназначенной для изготовления пружин и рессор.

Такой материал отличается высокой упругостью и позволяет работать даже в том случае, если вместе с растениями попадаются камни.

Пальцы должны быть изогнуты и благодаря пружинной стали принимать первоначальный вид при изгибах и скручивании в процессе работы.

Для того, чтобы полученная конструкция держалась на мотоблоке или тракторе, нужна специальная навеска.

При изготовлении ее своими руками важно помнить о необходимости механизма регулировки, который предусматривает наличие толстых металлических пружин

Делаем самодельные грабли ворошилки для сена с фото, чертежами и видео пояснение

Давно прошли времена, когда сено убирали и ворошили при помощи обычных граблей. Прогресс облегчить тяжелый фермерский труд, и справляться с покосными работами стало намного проще.

Производители сельскохозяйственной техники предлагают довольно эффективное навесное оборудование для уборки сена.

Подобное оборудование не всегда по карману начинающим фермерам, поэтому многие предпочитают делать грабли ворошилки своими руками.

Преимущества

Сельскохозяйственные орудия предназначены для облегчения работы человека при обработке почвы и других садовых и огородных работах. Здесь грабли-сеноворошилки имеют неоспоримые преимущества. В первую очередь следует отметить следующие показатели:

• высокая производительность (намного выше ручной обработки);
• удобство хранения и транспортировки на рабочем месте;
• хорошая и эффективная продолжительность работы;
• сносная стоимость, а также возможность самостоятельного создания в домашних условиях;
• невысокая стоимость обслуживания (дешевые запчасти и запчасти, а также небольшой вес, что способствует небольшому увеличению расхода топлива мини-трактором или мотоблоком).

Принцип работы

Процесс валкообразования при помощи граблей-ворошилок достаточно прост и состоит в следующем: движение агрегата по полю осуществляется благодаря тягачу, в роли которого может выступать или обычный трактор, или мини-трактор. Роторные колёса начинают вращение, а их пальцы при этом сгребают скошенную траву таким образом, что захваченная первым ротором трава уводится чуть вбок и передается второму и последующим колёсам. В результате после прохождения травы через все роторы формируются равномерные и объёмные валки, каждый из которых уже хорошо взрыхлён и воздухопроницаем. Такая технология сбора травы позволяет сену быстро просохнуть и не перепреть. Ширину валков при этом можно регулировать с помощью передних и задних растяжек.

Следующая функция агрегата — ворошение сена — выглядит следующим образом: угол положения роторов относительно земли несколько изменяют, из-за чего собранная с помощью пальцев трава не поступает на следующее колесо, как это было в предыдущем случае, а вспушивается и остается лежать на том же месте. Переворачивание подвяленной травы достигается путём продвижения секции агрегата вдоль сформированного валка, который при этом немного отодвигается и переворачивается. Эксплуатация грабель-ворошилок выполняется одним трактористом, причём благодаря простоте конструкции и отсутствию сложных узлов и агрегатов ремонт и замена вышедших из строя частей может быть выполнена в полевых условиях.

Описание инструмента

Валкообразование является одним из основных этапов уборки сена. Поэтому спрос на эффективно осуществляющие такую операцию грабли ворошилки постоянно растет. На сегодняшний день разработано несколько типов и модификаций подобного оборудования для трактора. Наиболее востребованы среды них роторные и колесные навесные модели.

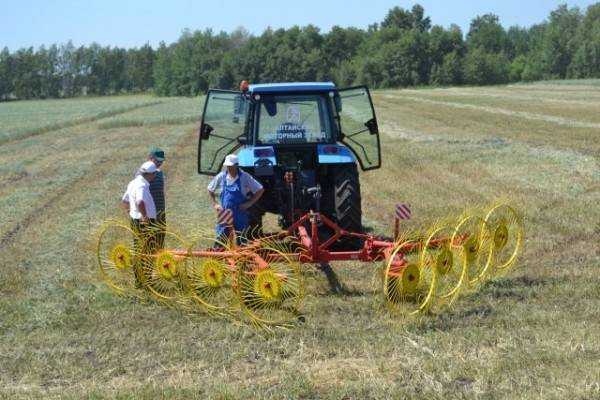

Тракторные роторные ворошилки представляют собой колесно-пальцевую конструкцию, основой которой являются утолщенные трубы-роторы. На этих горизонтально вращающихся роторах закреплены при помощи пружин с несколькими зубцами сгребающие сено пальцы. Это обеспечивает равномерность нагрузки на устройство и хорошее воспроизведение рельефа обрабатываемой территории.

Вращающий момент передается роторам посредством карданного типа шарниры подобно автомобильным штрусам, что обеспечивает равенство угловых скоростей. Привод плавный и имеет защиту от самопроизвольного запуска при транспортировке. Данного типа тракторные ворошилки обладают возможностью регулировки высоты ворошения и угла атаки. Они не имеют собственного хода и навешиваются на колесный трактор, работая через систему гидравлики и вал отбора мощности.

Эффективность их работы увеличивается за счет того, что колеса располагаются под углом относительно направления движения трактора и несколько перекрывают зоны вращения друг друга. Плавающая подвеска обеспечивает прекрасную амортизацию, поэтому ворошилка хорошо справляется с неровностями рельефа, легко преодолевая оросительные каналы и насыпи. Колеса у нее взаимозаменяемые и каждое из них закрепляется на двух подшипниках, что увеличивает срок эксплуатации устройства и облегчает ремонт. Вращение колес независимо и осуществляется посредством кардана, цепной или ременной передачи. Поэтому такие грабли ворошилки можно применять в качестве навесного оборудования для трактора, минитрактора или мотоблока.

В зависимости от модели для трактора выпускаются устройства с четырьмя и пятью колесами. Разница между ними заключается только в ширине захвата, что определяет скорость работы и продуктивность ворошения и сгребания скошенной растительности в валки на поле одинакового размера. Также подобные грабли ворошилки нередко делают своими руками. Как правило, эти самодельные устройства предназначены для навеса на используемый в хозяйстве небольшой трактор или мотоблок.

Taarup 9443 kverneland

Это роторная модель с одним рабочим диском. Несмотря на то что оборудование относится к широкозахватному, оно может использоваться для работы с тракторами малой и средней мощности. Стоит отметить, что в зависимости от модели, на роторе может находиться порядка 12 зубьев. Оборудование выпускается в шести различных модификациях. Ширина охватываемой площади может варьироваться от 320 до 430 сантиметров. Модель довольно лёгкая, её вес составляет 460 килограмм.

Из особенностей можно отметить трёхточечную навеску фиксированного или поворотного типа. Последний вариант устанавливается опционально. Стоит отметить и механическую настройку оборудования. Это позволяет с высокой эффективностью работать на полях со сложной геометрией и рельефом. По желанию заказчика производители могут установить дополнительное колесо или усиленные мосты.

Навесные грабли Taarup 9443 Kverneland

Устройство

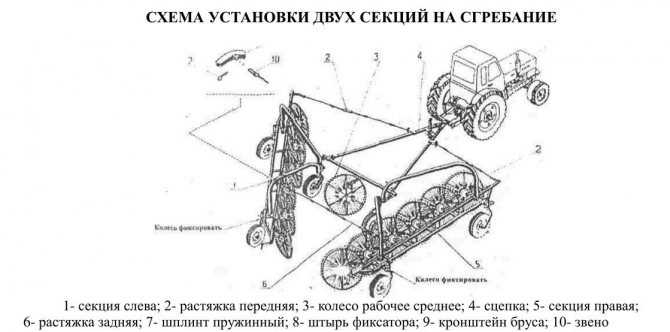

На основной опорной раме есть две секции: левая и правая. Эти разделы можно использовать одновременно или по отдельности. Механизм перемещается по полю на опорных колесах: каждая секция оснащена тремя колесами (для передвижения) и пятью крыльчатками, закрепленными по ходу движения. Эти колеса, оснащенные регулятором, имеют подпружиненные наклонные штифты.
Вращающийся рычаг управления позволит опустить колеса, если орудие не соберет всю траву с поля, или поднять их, если грабли закопаны. Далее с помощью рычага грабли переводятся в режим холостого хода (для транспортировки). В этом положении угол наклона пальцев изменяется так, чтобы они не касались посторонних предметов. Этот режим позволяет быстро переключаться без изменения рабочего угла и других настроек.

Самодельные отвалы

Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.

Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.

Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.

В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:

• исполнительный (рабочий) орган;
• механизм поворота;
• кронштейн крепления.

Углы поворота:

Поворот лопаты в сторону позволяет удалять снежную массу во время движения. Перейдя на сайты для мастеров-любителей, можно найти множество информации о том, как сделать отвал для мотоблока своими руками.

Отвал из баллона

Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:

• С баллона стравить избыточное давление, если таковое было.
• Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
• Разрезать получившуюся трубу вдоль на две половины
• При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
• Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
• Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
• Установка производится посредством толстого пальца.

Толщина баллона достаточная и усиления не требуется. Но можно нижнюю часть можно оборудовать плотной резиной, которая будет удалять рыхлый снег и не портить уплотненную дорогу. Для этого нужно взять жесткую резину от роторного конвейера.

Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.

Отвал из листовой стали

Некоторые мастера предпочитают пользоваться новым материалом, а не б/у элементами. Так можно изготовить самодельную отвальную лопату из стального листа толщиной 3 мм. Для усиления конструкции взять полосовую сталь толщиной не менее 5 мм.

Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.

Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).

3 мм — толщина небольшая, поэтому требуется усиление. Вырезать из 3 мм листа полосу 850х100х3. Закрепить можно болтовым соединением, но придется сначала сверлить или прихватить полосу сваркой.

Как видно, для проведения работ понадобятся:

• рабочий материал;
• болгарка с дисками;
• электродрель со сверлами;
• болты с гайками;
• сварочный аппарат с электродами;
• гаечные ключи;
• круглая или профильная труба.

Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.

Преимущества

Грабли-ворошилки навесные на тракторе или с роторным механизмом — это незаменимые помощники в проведении очистных работ на участке или в мини-хозяйстве. Техника отличается высокой производительностью с повышенной скоростью выполняемых работ. Самые лучшие показатели профессионалы фиксируют на длинных прямых дистанциях. На угловых участках такие грабли работают медленнее.

Огромный плюс данных устройств — это способ присоединения к трактору или другой движущейся технике. Для такого крепления не используется вал отбора мощности.

Применяя ворошилки на тракторах с роторными граблями, сводятся к минимуму потери во время уборочных работ, при этом пальчиковыми ворошителями, прикрепленными на колесах, взбивается сено, аккуратно переворачивается, тем самым повышается вентиляция складываемых валок.

Преимущества

• минимальные затраты на обслуживание оборудования;
• навесная конструкция обеспечивает длительный срок эксплуатации;
• конструкция имеет мощную раму и тяговое дышло;
• удобный перевод оборудования в транспортное или рабочее состояние;
• цена.

Большинство фермеров утверждает, что благодаря применению роторных граблей ворошилок, агрегатируемых с мини-тракторами потери высушенной растительной массы во время ее сгребания сводится к минимуму. К тому же «пальцы» на колесах ворошителя не только хорошо взбивают сено, но и переворачивают его, благодаря чему улучшается вентиляция валков и соответственно повышается качество сенной массы.

Самодельные грабли поперечные

Здраствуйте! Собираюсь собрать грабли поперечные 3 метра для уборки сена. У кого есть фото? Кто нибудь делал зубья самостоятельно? Почем зоводские зубья? А то у нас просят за один зуб 240 руб. Спасибо!

Здраствуйте! Собираюсь собрать грабли поперечные 3 метра для уборки сена. У кого есть фото? Кто нибудь делал зубья самостоятельно? Почем зоводские зубья? А то у нас просят за один зуб 240 руб. Спасибо!

Лови! Основание труба к ней стандартная секция а колесо с Таврии от задней балки часть отрезана.Файлы:imgp0880_0.jpgimgp0878.jpg

Спасибо Алексей И. А сколько зубьев? где можно купить эти зубья по дешовке или самому сделать? А где гидравлика?

Спасибо Алексей И. А сколько зубьев? где можно купить эти зубья по дешовке или самому сделать? А где гидравлика?

Это грабли одного знакомого,мои с гидравликой,фото есть но не очень. Самодельные пальцы хлопотно сделать! Пальцы граблей у нас в магазине были по 120р.шт. сделай заявку привезут дешевле. Поспрашивай у кого нибудь да есть. Я нашел прицепные старинные за 8т.р. на фото ниже,из них двое можно сделать.Файлы:imgp0391.jpg

Здраствуйте Алексей. где их продают? не могли ли вы скинуть контактную информацию?

Здравствуйте Алексей. где их продают? не могли ли вы скинуть контактную информацию?

У нас в селе есть магазин,ещё узнаю откуда возят! От нас до Бирска 200км.Могу попробовать попутно с кем нибудь выслать,если надо.Но сперва уточню.Пиши в личку.

Изменено Редактором: Для рекламы есть форум «» правила размещения в данном форуме написаны здесь.

Так же Вы совершенно бесплатно можете разместить своё коммерческое предложение в разделе «предложения«

Алексей И я начинающий заготовитель сена у меня год были примерно такие же грабли а потом сделал раскатные по образцу заводских скорость сгребания выросла в два с половиной раза .Зубы в волгограде стоят примерно столько же

Алексей И я начинающий заготовитель сена у меня год были примерно такие же грабли а потом сделал раскатные по образцу заводских скорость сгребания выросла в два с половиной раза .Зубы в Волгограде стоят примерно столько же

Фото граблей по возможности покажи.

Мы с отцом сделали у себя во дворе поперечную согребалку складную, по дороге 5иметровой согребалкой не вариант, просматривали вариант котрый на заводе выпускают типа шарнирный это тяжело и не надежно. Придумали по своему складывать ее. Просмотрев по интернету так еще никто не выкладывал, или недгодались, или кто додумался до токого не выкладывал в инете, или я плохо искал. Вот и решил расказать всем как лучше сделать. Конструкция состоит из двух рам, одна Т-образная на ней и держиться сама эта грабля с гидроцелиндром. А другая состоит из шаси и сцепки и на ней врашается первая рама как на вертлюге. при транспортном положении рама с граблей вращается и закрепляется в доль сцепки. Очень удобно. Файлы:073_1.jpg024_3.jpg022_4.jpg025_4.jpg

А зубья так ни кто и не указал как к брусу крепятся .

Грабли

Грабли для мотоблока — навесное оборудование, присоединяемое к агрегату при помощи специального адаптера, можно встретить модели, агрегатируемые при помощи сцепки.

Кроме того, это оборудование имеет несколько модификаций:

• ленточные грабли (ворошилки);
• поперечные сеноуборочные грабли;
• грабли “Солнышко”.

Рассмотрим каждую модификацию подробнее:

Поперечные сеноуборочные грабли

Это навесное оборудование используется для качественного сгребания сена или травы в валки.

Насадка используется в комплекте с адаптером, превращающим мотоблок в мини-трактор. Рабочий орган приподнимается при помощи рычага и им же опускается. Работа осуществляется с опущенными граблями.

Установка данного навеса возможна, как в передней части мотоблока (имеется специальный поворотный механизм), так и в задней его части. Грабли выполнены из прочной стали, защищены специальным антикоррозийным покрытием, имеют длительный срок службы.

При желании, владельцы садовой техники могут сделать грабли для мотоблока своими руками, для этого в интернете имеется множество описаний, подробных чертежей и видеороликов.

Грабли “Солнышко”

Грабли-ворошилки для мотоблока “Солнышко” состоят из трубчатой рамы, на которую может крепиться от двух до четырех независимо вращающихся дисков. Такие сеноворошилки идеальны на площадях с неровным рельефом.

О том, как работают эти грабли ворошилки для мотоблока расскажет короткое видео:

Ленточные грабли

Ленточные грабли также принадлежат к категории ворошилок. Их можно приобрести в магазинах, или же изготовить своими руками из подручных материалов. Как сделать грабли на мотоблок собственноручно расскажет и покажет видео:

https://youtube.com/watch?v=driPK7J3mGw

Это оборудование позволяет быстро сформировать стог, захватывая и перебрасывая скошенную траву, сено и даже присохшие кормовые культуры.

Сеноворошилки, будь то “Солнышко”, или ленточного типа, намного производительнее своих поперечных аналогов, их конструкция более сложна, требования к эксплуатации повышены. Кроме того ими актуально пользоваться для перебрасывания сена с одной стороны (высохшей) на другую, для более быстрой просушки.

Как сделать грабли на трактор?

Изготовить грабли для трактора своими руками не так уж сложно. Самодельная конструкция будет отличаться от заводской параметрами, идеально подобранными под Ваши условия пользования. Перед началом изготовления следует определиться с типом будущего оборудования (колесные или роторные грабли). В первую очередь выбор будет зависеть от типа рельефа. Роторные грабли подойдут для ровного рельефа, так как они работают на определенной высоте. На холмистой, неровной поверхности легче будет работать с колесными регулируемыми граблями.

Также следует обзавестись чертежами, инструментами и необходимыми заготовками.

Чертеж колесных граблей типа «Солнышко»

Для изготовления колесных граблей типа «Солнышко» Вам понадобятся:

из инструментов – сварка, болгарка, ключи, сверло, измерительные инструменты и т. д.;

• металлические трубы для рамы (можно взять готовую раму от старого мотоцикла);
• кронштейны для колес;
• проволока толщиной около 6 мм для изготовления сгребающих пальцев;
• металлические листы толщиной около 4 мм для изготовления рабочих дисков;
• подшипники для колес;
• запчасти для изготовления устройства для крепления к трактору.

Для крепления колес подойдут ступицы от автомобиля. Далее дело за малым – скрепление всех деталей воедино и присоединение оборудования к трактору. На видео ниже продемонстрировано рабочие возможности самодельных граблей такого типа на тракторе ХТЗ:

Для изготовления роторных граблей на трактор понадобятся такие материалы:

• металлические пруты диаметром около 1 см;
• трубы диаметром с наружным и внутренним диаметром 5 см;
• металлопрофиль для рамы;
• карданный вал;
• набор шестеренок и цепей;
• лист металла толщиной около 5 мм (для укрепления конструкции).

Начинается процесс изготовления со сборки рамы. Ширина будет зависеть от крепления к трактору, длина – от рабочего захвата граблей. В качестве ротора можно использовать задний мост от автомобиля. Он идеально подойдет хотя бы потому, что внутри уже есть шестерни для передачи движения. Перед установкой все же следует редуктор обрезать, а дифференциал заварить.

Для ротора подойдет диск от автомобиля, на который от центра привариваются 10 труб. Усиливаем их пластинами. Длина труб должна быть около 40 см. Вставляем в них трубы с наружным диаметром 5 см. Делаем отверстия для регулировки длины, соединяем трубы с помощью болта для фиксации. Далее из прутьев изготавливаются и закрепляются собственно грабли.

Для понижения оборотов от ВОМ центральный вал разделяют на 2 части и смещают на одинаковый угол вверх и вниз. Со стороны трактора вал крепится к раме с помощью пластины с подшипниками.

Вторую половину пружинами оттягивают к дну корпуса, по бокам из труб делаются горизонтальные ограничители хода. На вал надеваются шестерни, соединяются цепью. Пружина позволит беспрепятственно менять цепь, несмотря на разницу диаметра шестерней.

Самостоятельное изготовление

Многие профессионалы, обрабатывая небольшие участки с помощью мини-тракторов, самостоятельно изготавливают сопутствующие инструменты. Грабли-ворошилки навесные на трактор не исключение, и сделать их несложно своими руками. Для мини-техники в небольших хозяйствах достаточно устанавливать 5 сгребающих колес. При использовании мотоблока в качестве движущего механизма можно делать всего 3 металлических колеса.

Для изготовления пальцевых граблей-ворошилок «Солнышко» необходимо использовать такие материалы:

1. Труба из металла, которая нужна, чтобы сделать раму;
2. Кронштейны для крепления колес;
3. Стальная проволока для изготовления сгребающих пружин. Толщина должна быть от 4 до 8 мм;
4. Подшипники в количестве двух штук. Их крепят в ступицы для установки колес;
5. Детали для навески, с помощью которой ворошилка будет крепиться к мини-трактору;
6. Листы из стали для изготовления дисков рабочих колес. Толщина по 4 мм.

При конструировании ротора необходимо учитывать принципы техники безопасности, чтобы в случае поломки не вышел из эксплуатации весь трактор или мотоблок, а также никто не пострадал. Для роторной части часто используют собранный задний автомобильный мост. Плюсом для такой конструкции ворошилки будет и наличие карданного вала.
