О граблях ворошилках своими руками: самодельные грабли для уборки сена

Самодельное оборудование

Для изготовления в домашних условиях самодельного оборудования для мотоблока, помогающего быстро и качественно убирать сено, используются такие запчасти:

• 2 колеса с диаметром от 30 до 50 см (можно брать автомобильные);
• прут или труба для металла (с него изготавливается ось);
• дышло (делается из профильной трубы);
• прутья, диаметром около 6-8 мм (идут на зубья);
• пружины;
• трубы с диаметром 3 см для оси и 4 см для крепления.

Весь механизм самоделки состоит из:

• дышла;
• рычага;
• тяги, которая поднимает и опускает грабли;
• подкоса;
• стойки;
• вил или граблей с зубами;
• ступицы;
• оси;
• колес.

Следует использовать такие инструменты:

• ножовку;
• молоток;
• сварочный аппарат;
• перфоратор.

Садоводы рекомендуют выбирать складывающуюся модель граблей. Они более удобные и мобильные при транспортировке. Именно от самодельных граблей можно добиться скорости и мобильности в уборке сена.

Важно! Все работы должны проводиться только с соблюдением чертежа. Его можно составить самостоятельно

При изготовлении отрезки труб сваривают в одно целое

Если размер позволяет, то их можно очень прочно вставить (одну трубу в другую). Тяговой механизм – вращение мотоблока. При этом в колеса не нужно вставлять подшипники. Можно выбирать любой диаметр захвата граблей

При изготовлении отрезки труб сваривают в одно целое. Если размер позволяет, то их можно очень прочно вставить (одну трубу в другую). Тяговой механизм – вращение мотоблока. При этом в колеса не нужно вставлять подшипники. Можно выбирать любой диаметр захвата граблей.

Первым делом нужно соорудить основу. Для этого на ось надевают колеса. На ось наваривают площадки для усиления крепления механизма. В качестве площадок подходят полоски из твердой стали, они закрепляются на расстоянии примерно 12 см от колеса.

Важно! Дышло закрепляется точно по центру оси колес. Рабочий механизм изготавливают следующим образом

На ось колеса приваривают стойки, к которым так же приваривают 2 отрезка трубы с диаметром 4 см

В нее вставляют ось граблей, которая должна свободно поворачиваться. С обеих сторон делаются стопорные кольца, чтобы грабли не сдвигались в стороны. После выполнения этих операций грабли снабжаются рычагом, необходимым для изменения вертикального положения зубьев

На ось колеса приваривают стойки, к которым так же приваривают 2 отрезка трубы с диаметром 4 см. В нее вставляют ось граблей, которая должна свободно поворачиваться. С обеих сторон делаются стопорные кольца, чтобы грабли не сдвигались в стороны. После выполнения этих операций грабли снабжаются рычагом, необходимым для изменения вертикального положения зубьев

Рабочий механизм изготавливают следующим образом. На ось колеса приваривают стойки, к которым так же приваривают 2 отрезка трубы с диаметром 4 см. В нее вставляют ось граблей, которая должна свободно поворачиваться. С обеих сторон делаются стопорные кольца, чтобы грабли не сдвигались в стороны. После выполнения этих операций грабли снабжаются рычагом, необходимым для изменения вертикального положения зубьев.

Самодельные грабли для мотоблока

Зубья крепят к оси граблей. Рекомендуется изготавливать их из проволоки диаметром не менее 6 мм. Лучше всего они крепятся с помощью сварки. На дышло прикрепляют стойку вместе с сидением.

Важно! Рычаг лучше снабдить дополнительной пружиной, чтобы не тратить силы на удержание руками. После испытаний самодельной насадки на мотоблок будет ясно, стоит ли исправлять возможные недоделки в нем

Чтобы он прослужил дольше, следует смазать все детали, подвергающиеся сильному трению, солидолом

Чтобы он прослужил дольше, следует смазать все детали, подвергающиеся сильному трению, солидолом

После испытаний самодельной насадки на мотоблок будет ясно, стоит ли исправлять возможные недоделки в нем. Чтобы он прослужил дольше, следует смазать все детали, подвергающиеся сильному трению, солидолом.

Грабли для мотоблока – устройство, существенно облегчающее любые сельскохозяйственные работы. Существующие на рынке модели подходят практически ко всем видам мотоблоков. Садовод-любитель может легко сделать качественную модель граблей для мотоблока своими руками, имея простые подручные средства.

Самодельные грабли поперечные

Здраствуйте! Собираюсь собрать грабли поперечные 3 метра для уборки сена. У кого есть фото? Кто нибудь делал зубья самостоятельно? Почем зоводские зубья? А то у нас просят за один зуб 240 руб. Спасибо!

Здраствуйте! Собираюсь собрать грабли поперечные 3 метра для уборки сена. У кого есть фото? Кто нибудь делал зубья самостоятельно? Почем зоводские зубья? А то у нас просят за один зуб 240 руб. Спасибо!

Лови! Основание труба к ней стандартная секция а колесо с Таврии от задней балки часть отрезана. Файлы: imgp0880_0.jpg imgp0878.jpg

Спасибо Алексей И. А сколько зубьев? где можно купить эти зубья по дешовке или самому сделать? А где гидравлика?

Спасибо Алексей И. А сколько зубьев? где можно купить эти зубья по дешовке или самому сделать? А где гидравлика?

Это грабли одного знакомого,мои с гидравликой,фото есть но не очень. Самодельные пальцы хлопотно сделать! Пальцы граблей у нас в магазине были по 120р.шт. сделай заявку привезут дешевле. Поспрашивай у кого нибудь да есть. Я нашел прицепные старинные за 8т.р. на фото ниже,из них двое можно сделать. Файлы: imgp0391.jpg

Здраствуйте Алексей. где их продают? не могли ли вы скинуть контактную информацию?

Здравствуйте Алексей. где их продают? не могли ли вы скинуть контактную информацию?

У нас в селе есть магазин,ещё узнаю откуда возят! От нас до Бирска 200км.Могу попробовать попутно с кем нибудь выслать,если надо.Но сперва уточню.Пиши в личку.

Изменено Редактором: Для рекламы есть форум «» правила размещения в данном форуме написаны здесь.

Так же Вы совершенно бесплатно можете разместить своё коммерческое предложение в разделе «предложения«

Алексей И я начинающий заготовитель сена у меня год были примерно такие же грабли а потом сделал раскатные по образцу заводских скорость сгребания выросла в два с половиной раза .Зубы в волгограде стоят примерно столько же

Алексей И я начинающий заготовитель сена у меня год были примерно такие же грабли а потом сделал раскатные по образцу заводских скорость сгребания выросла в два с половиной раза .Зубы в Волгограде стоят примерно столько же

Фото граблей по возможности покажи.

Мы с отцом сделали у себя во дворе поперечную согребалку складную, по дороге 5иметровой согребалкой не вариант, просматривали вариант котрый на заводе выпускают типа шарнирный это тяжело и не надежно. Придумали по своему складывать ее. Просмотрев по интернету так еще никто не выкладывал, или недгодались, или кто додумался до токого не выкладывал в инете, или я плохо искал. Вот и решил расказать всем как лучше сделать. Конструкция состоит из двух рам, одна Т-образная на ней и держиться сама эта грабля с гидроцелиндром. А другая состоит из шаси и сцепки и на ней врашается первая рама как на вертлюге. при транспортном положении рама с граблей вращается и закрепляется в доль сцепки. Очень удобно. Файлы: 073_1.jpg 024_3.jpg 022_4.jpg 025_4.jpg

А зубья так ни кто и не указал как к брусу крепятся .

Разновидности борон для минитрактора

Есть несколько классификаций борон. Остановимся на наиболее важных.

По глубине обработки различают:

• тяжелые бороны – обрабатывают почву достаточно качественно. Проникают на глубину до 10 см, разбивают большие комья земли;
• средние – обрабатывают почву на глубину до 8 см;
• легкие – используются для заделывания семян, выравнивания поверхностного слоя грунта. Способны проникать в почву на глубину до 6 см.

По конструкции рабочих элементов бороны различают:

зубовые – самый старый и распространенный вид бороны. Изготовлена в виде решетки из тонких металлических пластинок, к которым приварены различные зубья (прямые, изогнутые). Особой модернизированной разновидностью этого типа борон являются пружинные бороны для минитрактора;

дисковые бороны для минитрактора – универсальные, могут использоваться на любых типах грунта, в том числе при наличии инородных частиц, грубых стеблей растений и камней. Состоят из определенного количества выгнутых дисков с зазубринами, расположенных под углом;

комбинированные (шлейфобороны) – состоят из ножей, зубьев и выравнивателей (цепи или металлические прутья). Хорошо подходят для обработки грунта перед посевом.

По типу сцепки различают:

• активные – бороны, которые присоединены к ВОМ и работают независимо, без дополнительного навесного оборудования;
• комбинированные – которые работают вместе с другой навеской (например, сеялками).

Как работает ворошитель

На грабли ворошилки для мотоблочной техники устанавливают специальный элемент для отбора мощи или привод на цепи, который необходим для передачи вращения от основного мотора на вращательный механизм данного оборудования. Одновременную работу могут вести 5 пар колёс, что позволит охватить большую территорию осуществления необходимой разновидности работ.

Благодаря специальной конструкции, предусматривающей колёса с зубьями, расположенными по ободу, фермер может поддевать плахи травы, переворачивая их, а также собирая в кучу или загребая всё за собой. Такая разновидность грабель позволит человеку выполнить сразу несколько разных функций, благодаря наличию угла игольчатых колёс. Комбинирование задач осуществляется путем изменения направления крутящего момента.

Ворошитель работает по определенному принципу

Например, когда одна из сторон агрегата крутится как часовая стрелка, а другая – наоборот, всё сено или солома соберутся в центральную колею, что в дальнейшем позволит легко их собрать в одну кучу. Если же грабли должны послужить как обыкновенный инструмент, но с большей шириной, угол забора стоит изменить на 180 градусов. Таким образом, колёса встанут в один ряд и соберут с поверхности весь садовый мусор. Принцип работы устройства достаточно прост, именно поэтому грабли на мотоблок можно собрать самому по ранее составленной схеме.

Ножницы для стрижки газона

Стрижка газона — обязательное мероприятие. Рынок предлагает механические, электрические, бензиновые газонокосилки и триммеры. Однако на участке встречаются труднодоступные для таких механизмов места. Кроме горизонтального подравнивания травы, требуется и вертикальное — для выравнивания краев и кромок газона. Для этих процедур нужны газонные ножницы, которые делятся на две основные группы:

Ножницы для газона принято делить на:

• ножницы механические (ручные);
• ножницы газонные аккумуляторные.

Механические ножницы для газона (ручные) бывают обычными и поворотными. Принцип действия не отличается от бытовых

При выборе инструмента следует обратить внимание на следующие моменты:

• материал изготовления ручек. Приспособления с пластиковыми рукоятками выигрывают по сравнению с деревянными. Они не натирают ладони и не скользят;
• плавность хода лезвий;
• балансировку.

НА ФОТО: Ножницы для стрижки газона отлично справятся с травой, растущей возле заборов и бордюров. Электрические ножницы для газона обходятся гораздо дороже. В то же время они намного удобнее в эксплуатации. Как правило, они оснащены телескопической ручкой, что позволяет работать стоя. Настоятельно рекомендуем выбирать устройства с литий-ионным аккумулятором, емкость больше, а скорость зарядки быстрее.

Многие производители выпускают модели, которые исключают заклинивание ножей и налипание травы. А газонные ножницы Gardena комплектуются дополнительными насадками для стрижки кустарников и живых изгородей.

НА ФОТО:Аккумуляторные ножницы для газона от Gardena снабжены удобной телескопической ручкой.

НА ФОТО:Специальная насадка позволяет использовать инструмент как триммер для стрижки живых изгородей.

Самодельное оборудование

Для изготовления в домашних условиях самодельного оборудования для мотоблока, помогающего быстро и качественно убирать сено, используются такие запчасти:

• 2 колеса с диаметром от 30 до 50 см (можно брать автомобильные);
• прут или труба для металла (с него изготавливается ось);
• дышло (делается из профильной трубы);
• прутья, диаметром около 6-8 мм (идут на зубья);
• пружины;
• трубы с диаметром 3 см для оси и 4 см для крепления.

Весь механизм самоделки состоит из:

• дышла;
• рычага;
• тяги, которая поднимает и опускает грабли;
• подкоса;
• стойки;
• вил или граблей с зубами;
• ступицы;
• оси;
• колес.

Следует использовать такие инструменты:

• ножовку;
• молоток;
• сварочный аппарат;
• перфоратор.

Садоводы рекомендуют выбирать складывающуюся модель граблей. Они более удобные и мобильные при транспортировке. Именно от самодельных граблей можно добиться скорости и мобильности в уборке сена.

Важно! Все работы должны проводиться только с соблюдением чертежа. Его можно составить самостоятельно

При изготовлении отрезки труб сваривают в одно целое

Если размер позволяет, то их можно очень прочно вставить (одну трубу в другую). Тяговой механизм – вращение мотоблока. При этом в колеса не нужно вставлять подшипники. Можно выбирать любой диаметр захвата граблей

При изготовлении отрезки труб сваривают в одно целое. Если размер позволяет, то их можно очень прочно вставить (одну трубу в другую). Тяговой механизм – вращение мотоблока. При этом в колеса не нужно вставлять подшипники. Можно выбирать любой диаметр захвата граблей.

Первым делом нужно соорудить основу. Для этого на ось надевают колеса. На ось наваривают площадки для усиления крепления механизма. В качестве площадок подходят полоски из твердой стали, они закрепляются на расстоянии примерно 12 см от колеса.

Важно! Дышло закрепляется точно по центру оси колес. Рабочий механизм изготавливают следующим образом

На ось колеса приваривают стойки, к которым так же приваривают 2 отрезка трубы с диаметром 4 см

В нее вставляют ось граблей, которая должна свободно поворачиваться. С обеих сторон делаются стопорные кольца, чтобы грабли не сдвигались в стороны. После выполнения этих операций грабли снабжаются рычагом, необходимым для изменения вертикального положения зубьев

На ось колеса приваривают стойки, к которым так же приваривают 2 отрезка трубы с диаметром 4 см. В нее вставляют ось граблей, которая должна свободно поворачиваться. С обеих сторон делаются стопорные кольца, чтобы грабли не сдвигались в стороны. После выполнения этих операций грабли снабжаются рычагом, необходимым для изменения вертикального положения зубьев

Рабочий механизм изготавливают следующим образом. На ось колеса приваривают стойки, к которым так же приваривают 2 отрезка трубы с диаметром 4 см. В нее вставляют ось граблей, которая должна свободно поворачиваться. С обеих сторон делаются стопорные кольца, чтобы грабли не сдвигались в стороны. После выполнения этих операций грабли снабжаются рычагом, необходимым для изменения вертикального положения зубьев.

Самодельные грабли для мотоблока

Зубья крепят к оси граблей. Рекомендуется изготавливать их из проволоки диаметром не менее 6 мм. Лучше всего они крепятся с помощью сварки. На дышло прикрепляют стойку вместе с сидением.

Важно! Рычаг лучше снабдить дополнительной пружиной, чтобы не тратить силы на удержание руками. После испытаний самодельной насадки на мотоблок будет ясно, стоит ли исправлять возможные недоделки в нем

Чтобы он прослужил дольше, следует смазать все детали, подвергающиеся сильному трению, солидолом

Чтобы он прослужил дольше, следует смазать все детали, подвергающиеся сильному трению, солидолом

После испытаний самодельной насадки на мотоблок будет ясно, стоит ли исправлять возможные недоделки в нем. Чтобы он прослужил дольше, следует смазать все детали, подвергающиеся сильному трению, солидолом.

Грабли для мотоблока – устройство, существенно облегчающее любые сельскохозяйственные работы. Существующие на рынке модели подходят практически ко всем видам мотоблоков. Садовод-любитель может легко сделать качественную модель граблей для мотоблока своими руками, имея простые подручные средства.

Самодельные отвалы

Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.

Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.

Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.

В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:

• исполнительный (рабочий) орган;
• механизм поворота;
• кронштейн крепления.

Углы поворота:

Поворот лопаты в сторону позволяет удалять снежную массу во время движения. Перейдя на сайты для мастеров-любителей, можно найти множество информации о том, как сделать отвал для мотоблока своими руками.

Отвал из баллона

Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:

• С баллона стравить избыточное давление, если таковое было.
• Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
• Разрезать получившуюся трубу вдоль на две половины
• При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
• Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
• Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
• Установка производится посредством толстого пальца.

Толщина баллона достаточная и усиления не требуется. Но можно нижнюю часть можно оборудовать плотной резиной, которая будет удалять рыхлый снег и не портить уплотненную дорогу. Для этого нужно взять жесткую резину от роторного конвейера.

Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.

Отвал из листовой стали

Некоторые мастера предпочитают пользоваться новым материалом, а не б/у элементами. Так можно изготовить самодельную отвальную лопату из стального листа толщиной 3 мм. Для усиления конструкции взять полосовую сталь толщиной не менее 5 мм.

Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.

Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).

3 мм — толщина небольшая, поэтому требуется усиление. Вырезать из 3 мм листа полосу 850х100х3. Закрепить можно болтовым соединением, но придется сначала сверлить или прихватить полосу сваркой.

Как видно, для проведения работ понадобятся:

• рабочий материал;
• болгарка с дисками;
• электродрель со сверлами;
• болты с гайками;
• сварочный аппарат с электродами;
• гаечные ключи;
• круглая или профильная труба.

Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.

Как сделать грабли на трактор своими руками видео

Расскажу я про свой мотороллер Муравей 1984 года выпуска, модель 5.403к и что я делал с ним в период май 2009 — сентябрь 2009. То, что будет описано ниже, не является завершенной работой, автор полностью осознал все косяки и уже давно приступил к их исправлению с чистого листа.

Предлагаем ознакомиться Как выращивать хурму в домашних условиях

Итак, не буду подробно рассказывать, как он у меня оказался, скажу только, что купил я его у деда моего друга за 3 тысячи рублей, а в придачу мне достался второй двигатель, валявшийся в кузове, и второй редуктор-дифференциал. На этом мотороллере дед нас катал, когда нам еще не было и 5 лет. Вытащив это чудо на свет из гаража, когда оно было еще во владении деда, мы поняли, что те 13 лет, которые Муравей провел под дырявой крышей, среди кроликов и курей не прошли для него бесследно.

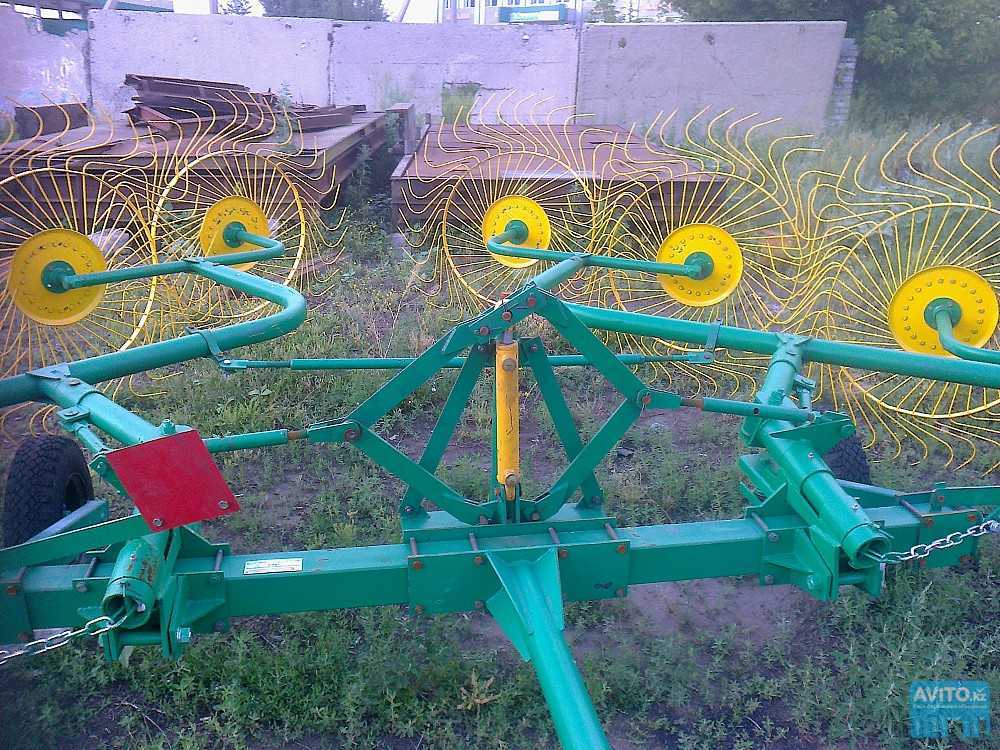

грабли-ворошилки для минитрактора типа «Солнышко»;
грабли роторные.

Есть несколько классификаций борон. Остановимся на наиболее важных.

По глубине обработки различают:

• тяжелые бороны – обрабатывают почву достаточно качественно. Проникают на глубину до 10 см, разбивают большие комья земли;
• средние – обрабатывают почву на глубину до 8 см;
• легкие – используются для заделывания семян, выравнивания поверхностного слоя грунта. Способны проникать в почву на глубину до 6 см.

По конструкции рабочих элементов бороны различают:

зубовые – самый старый и распространенный вид бороны. Изготовлена в виде решетки из тонких металлических пластинок, к которым приварены различные зубья (прямые, изогнутые). Особой модернизированной разновидностью этого типа борон являются пружинные бороны для минитрактора;

дисковые бороны для минитрактора – универсальные, могут использоваться на любых типах грунта, в том числе при наличии инородных частиц, грубых стеблей растений и камней. Состоят из определенного количества выгнутых дисков с зазубринами, расположенных под углом;

комбинированные (шлейфобороны) – состоят из ножей, зубьев и выравнивателей (цепи или металлические прутья). Хорошо подходят для обработки грунта перед посевом.

По типу сцепки различают:

• активные – бороны, которые присоединены к ВОМ и работают независимо, без дополнительного навесного оборудования;
• комбинированные – которые работают вместе с другой навеской (например, сеялками).

Изготовить самодельную борону можно быстро и легко по такому алгоритму:

1. Изготовьте раму. В качестве заготовок подойдут трубы и металлопрофиль. Не стоит делать раму слишком большой и массивной, чтобы не перегружать минитрактор.
2. По центру рамы закрепляется вал, который усиливается стойками. Диаметр подбирается исходя из размеров дисков.
3. Диски крепятся на вал под небольшим углом, на расстоянии 5-7 см друг от друга. Размещены диски должны быть симметрично. Диаметр – не менее 25 см.
4. Также стоит сделать на краях дисков небольшие надрезы болгаркой для увеличения эффективности работы.

• металлическая труба (часто применяют старую мотоциклетную раму);
• кронштейны для крепления колес;
• проволока из пружинистой стали толщиной 4-8 мм для сгребающих пальцев;
• стальные листы для изготовления дисков рабочих колес;
• по 2 подшипника в ступицы для каждого колеса;
• детали для изготовления навески для крепления ворошилки, сделаннойсвоими руками, к силовой установке.

Для ступиц лучше всего использовать ступицы от Жигулей, поскольку в них имеются конические подшипники. Это позволит повысить износостойкость и долговечность ходовой части. На представленном выше рисунке показано устройство. Необходимо быть осторожным при создании ротора, что бы при вероятной поломке он не стал причиной выхода из строя силовой установки, а также не причинил вред здоровью человека управляющего оборудованием.

Оптимальным вариантом, при изготовлении роторного узла будет использование заднего автомобильного моста. Правильно собранные ворошилки позволяют значительно облегчить сборку и ворошение сухой растительной массы, а также ее последующее тюкование. Роторные грабли отличаются бережным обращением при сборке таких культур, как например, люцерна. Использование граблей ворошилок позволит минимизировать потери при заготовке сенажа.

Делаем самодельные грабли ворошилки для сена с фото, чертежами и видео пояснение

Давно прошли времена, когда сено убирали и ворошили при помощи обычных граблей. Прогресс облегчить тяжелый фермерский труд, и справляться с покосными работами стало намного проще.

Производители сельскохозяйственной техники предлагают довольно эффективное навесное оборудование для уборки сена.

Подобное оборудование не всегда по карману начинающим фермерам, поэтому многие предпочитают делать грабли ворошилки своими руками.

Как сделать грабли на мини-трактор

Самостоятельно сделать сеноуборочную технику не составит труда. Подобное оборудование отлично подойдет для фермеров владеющих небольшими земельными наделами и минитракторами. Представленный вариант предназначен для использования в сцепке с мини-техникой и оснащен 5 сгребающими колесами. Перед тем как сделать грабли на трактор своими руками нужно подготовить следующие материалы:

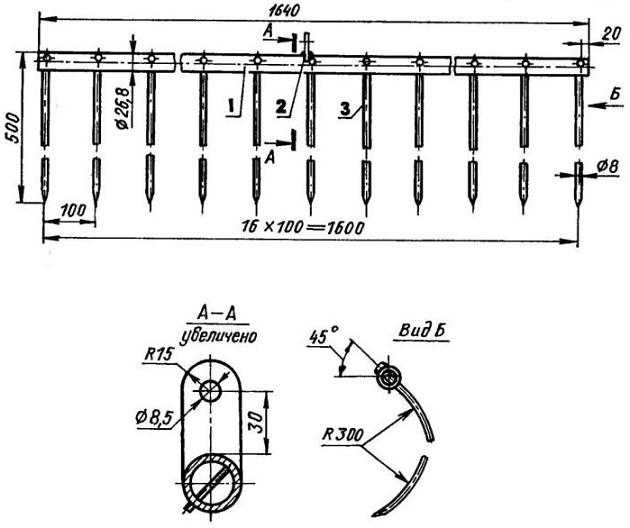

Чертежи и примерные размеры.

• металлическая труба (часто применяют старую мотоциклетную раму);
• кронштейны для крепления колес;
• проволока из пружинистой стали толщиной 4-8 мм для сгребающих пальцев;
• стальные листы для изготовления дисков рабочих колес;
• по 2 подшипника в ступицы для каждого колеса;
• детали для изготовления навески для крепления ворошилки, сделаннойсвоими руками, к силовой установке.

Для ступиц лучше всего использовать ступицы от Жигулей, поскольку в них имеются конические подшипники. Это позволит повысить износостойкость и долговечность ходовой части.

На представленном выше рисунке показано устройство.

Необходимо быть осторожным при создании ротора, что бы при вероятной поломке он не стал причиной выхода из строя силовой установки, а также не причинил вред здоровью человека управляющего оборудованием.

Оптимальным вариантом, при изготовлении роторного узла будет использование заднего автомобильного моста.

Правильно собранные ворошилки позволяют значительно облегчить сборку и ворошение сухой растительной массы, а также ее последующее тюкование.

Роторные грабли отличаются бережным обращением при сборке таких культур, как например, люцерна. Использование граблей ворошилок позволит минимизировать потери при заготовке сенажа.

Преимущества

Простота и прочность конструкции ворошилок делают возможным применение данного вида сеноуборочного оборудования практически на любых почва.

Зубцы граблей и большинство деталей агрегата делаются из прочной пружинистой стали, благодаря чему грабли могут работать даже после попадания на них камней.

Даже сделанные своими руками навесные грабли ворошилки на трактор позволяют качественно и бережно собрать скошенную сухую растительную массу и уложить его в ровные сенные валки. Наибольшей популярностью пользуются ворошилки «Солнышко». Это обусловлено рядом преимуществ:

• минимальные затраты на обслуживание оборудования;
• навесная конструкция обеспечивает длительный срок эксплуатации;
• конструкция имеет мощную раму и тяговое дышло;
• удобный перевод оборудования в транспортное или рабочее состояние;
• цена.

Большинство фермеров утверждает, что благодаря применению роторных граблей ворошилок, агрегатируемых с мини-тракторами потери высушенной растительной массы во время ее сгребания сводится к минимуму. К тому же «пальцы» на колесах ворошителя не только хорошо взбивают сено, но и переворачивают его, благодаря чему улучшается вентиляция валков и соответственно повышается качество сенной массы.

Заключение

Грабли ворошилки, купленные в специализированном магазине или сделанные своими руками, позволяют быстро, качественно и с минимальными потерями производить заготовки сена для кормовой базы своих хозяйств. К тому же, они снижают материальные и временные затраты, позволяя высвободить рабочую силу для выполнения других задач.

Виды навесок

Культиватор своими руками

Навеска на минитрактор своими руками изготавливается из профиля из стали. Лучшие метод изготовления – сварка. Должно получиться оборудование для подсоединения любого рабочего оборудования.

Чаще всего применяется трехточечная насадка. Она обеспечивает легкое движение оборудования в различных геометрических плоскостях. Практически все сельскохозяйственное оборудование разработано так, чтобы к нему можно было подсоединить трехточечные насадки.

Трехточечная навеска на минитрактор

Исключением является мини-трактор, у которого есть гусеничный ход. Для такого агрегата обычно применяют универсальную насадку, которая в случае необходимости может легко трансформироваться в двухточечную.

Грабли для мотоблока чертежи

Ниже, чертежи ручных грабель, но переделав узел сцепления, их вполне можно использовать с мотоблоком.

1 — дышло; 2 — рычаг; 3 — тяга; 4 — подкос; 5 — стойка; 6 — грабли; 7 — ступица; 8 — ось; 9 — колесо

Грабли в рабочем положении и в сложенном

Стойка с подкосом

1 — втулка (труба 33,5×3,2, 2 шт.); 2 — поперечина (труба 21,3×2,8); 3 — втулка поперечины (труба 26,8×2,8); 4 — подкос (труба 21,3×2,8); 5 — ножка (труба 26,8×2,8, 2 шт.); 6 — втулка (труба 33,5×3,2, 2 шт.)

Тяга и ее шарнирное соединение с кронштейнами

1 — тяга (труба 21,3×2,8); 2 — болт М8; 3 — гайка М8 (2 шт.); 4 — кронштейн; 5 — консоль граблей

Дышло

1 — рукоятка (труба 21,3×2,8); 2 — дышло (труба 26,8×2,8); 3 — кронштейн (Ст3, лист s5,2 шт.); 4 — упор (Ст3, лист s5, выполняется с размерами поз. З без отверстия); 5 — переходная втулка (труба 33,5х3,2)

Чертеж рычага подъема-опускания граблей

1 — рычаг (СтЗ, полоса 30×4); 2 — ручка (СтЗ, пруток диаметром 12)

Грабли

1 — консоль (труба 26,8×2,8;); 2 — кронштейн; 3 — зуб (сталь 45, пруток d8,17 шт.)

Как видно из чертежей, размеры этих граблей, довольно большие, так ширина захвата составляет 1640 мм. Но всегда, размеры можно уменьшить исходя из задач и особенностей вашего мотоблока.

Виды граблей

Чтобы проводимая на участке работа была максимально эффективной, но с минимальными усилиями, нужно использовать различные виды граблей по их прямому назначению. Прямые грабли – самый универсальный вид. У данного типа зубья расположены перпендикулярно к черенку, слегка согнутые внутрь. Они прекрасно подходят:

• для сгребания листьев;
• рыхления почвы;
• разравнивания земли после перекапывания;
• извлечения оставшихся корней.

Среди традиционных типов выделяют грабли с витыми зубьями – они лучше разбивают груды земли и хорошо вспушивают почву. Самодельные грабли из дерева обычно имеют широкое основание с короткими зубьями. Основное их предназначение – это уборка сухих сорняков и скошенной травы. Для указанного вида зачастую делают деревянные или алюминиевые черенки.

Веерные грабли состоят из основания, напоминающего раскрытый веер. Зубья представляют собой длинные тонкие прутья, согнутые на концах. Зачастую такие грабли используются:

• для выгребания листьев и мелкого мусора из труднодоступных мест;
• уборки газона перед стрижкой;
• прореживания газона.

Выбирая веерные грабли, стоит учесть некоторые конструкторские особенности: чтобы не травмировать молодые растения лучше воспользоваться инвентарем с пластиковыми зубьями; для работ вдоль заборов и в углах отлично подойдут грабли треугольной формы и т. д. В сельском хозяйстве также выделяют разные типы граблей, в зависимости от особенностей устройства механизмов:

• ленточные;
• грабли-ворошилки колесные (ГВК);
• колесно-пальцевые, которые также относятся к ГВК;
• поперечные и пр.

Среди агрегатов класса ГВК специалисты лучшими называют следующие модели: ГВК-6, ГВК-7, ГВК-3, ГВК «Солнышко», ГВК-2,5КТ. В частности, ГВК-6 прекрасно сгребают подсушенную траву, сено и солому в валки определенного размера, а также производят ворошение прокосов так, что травяная масса собирается в воздушный, не скрученный валок. Принцип работы ГВК заключается в том, что во время движения агрегата рабочие колеса крутятся и пальцами перемещают траву на длину захвата колеса. После прохода всех колес сено перемещается к центральной оси, таким образом, формируя валок. Такие агрегаты сейчас многие умельцы делают своими руками, приспосабливая под свои потребности и особенности техники, рельеф, выращиваемые культур и т. д.
